Ergoldsbacher Karat®

Farbpalette
Naturrot

2002: Ergoldsbacher Karat® Titansilver

2005: Karat® LED-First

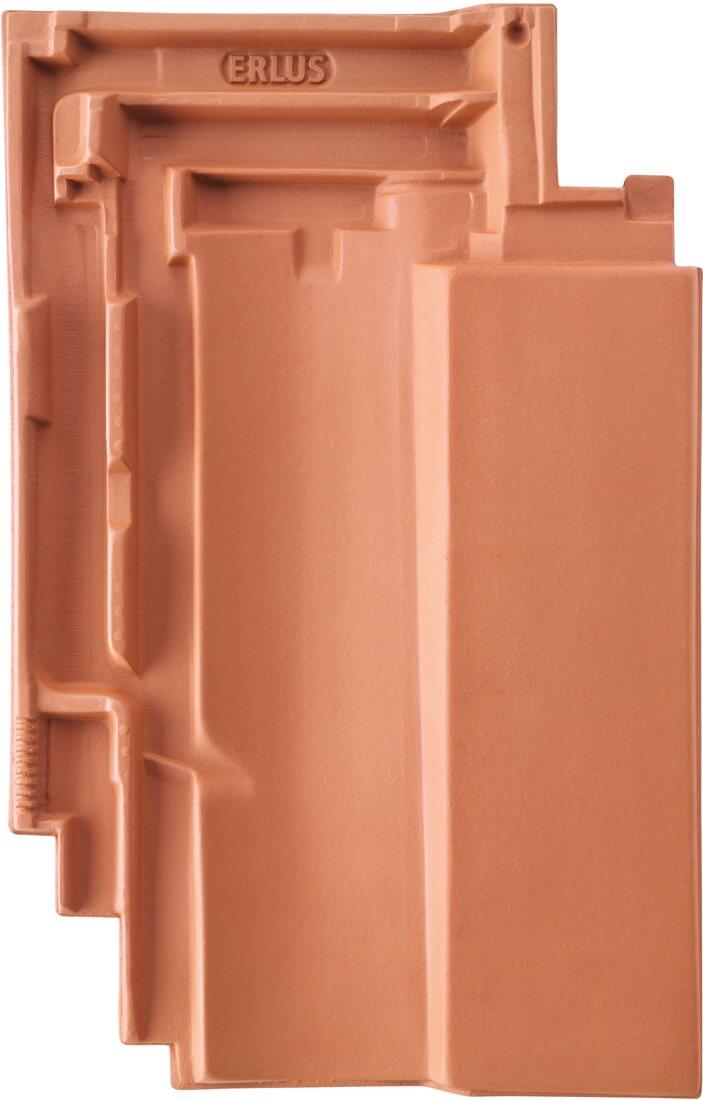

  • Karat® - Naturrot | Flächenziegelbild | © © ERLUS AG 2021
  • Karat® - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021

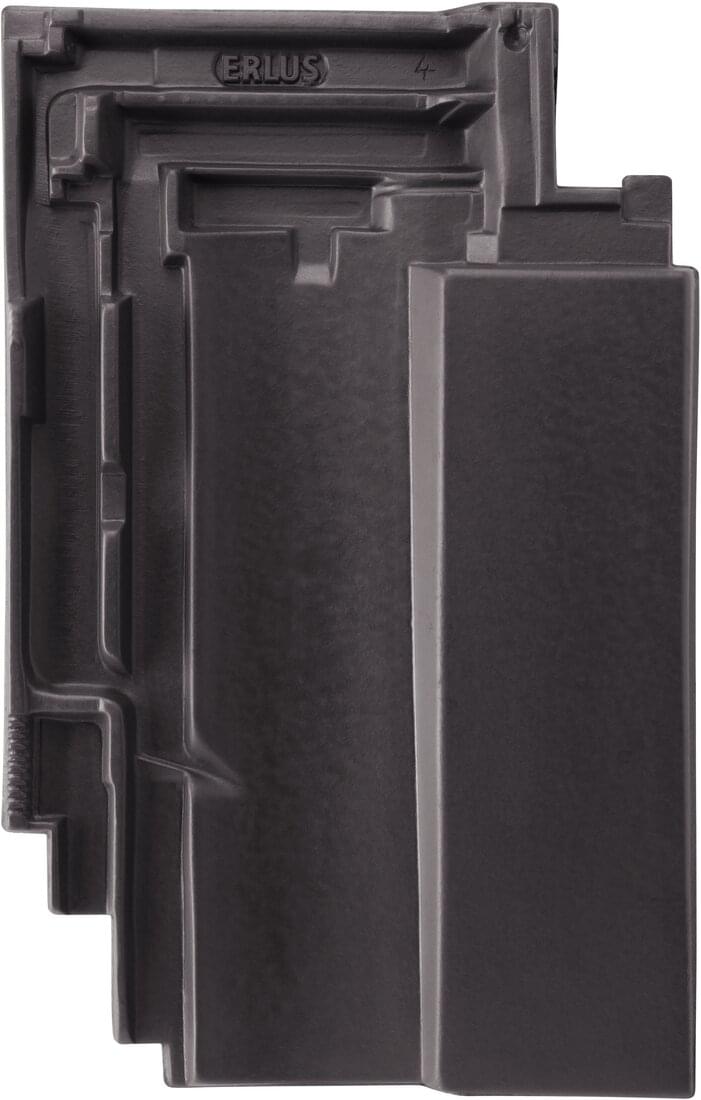

  • Karat® - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021

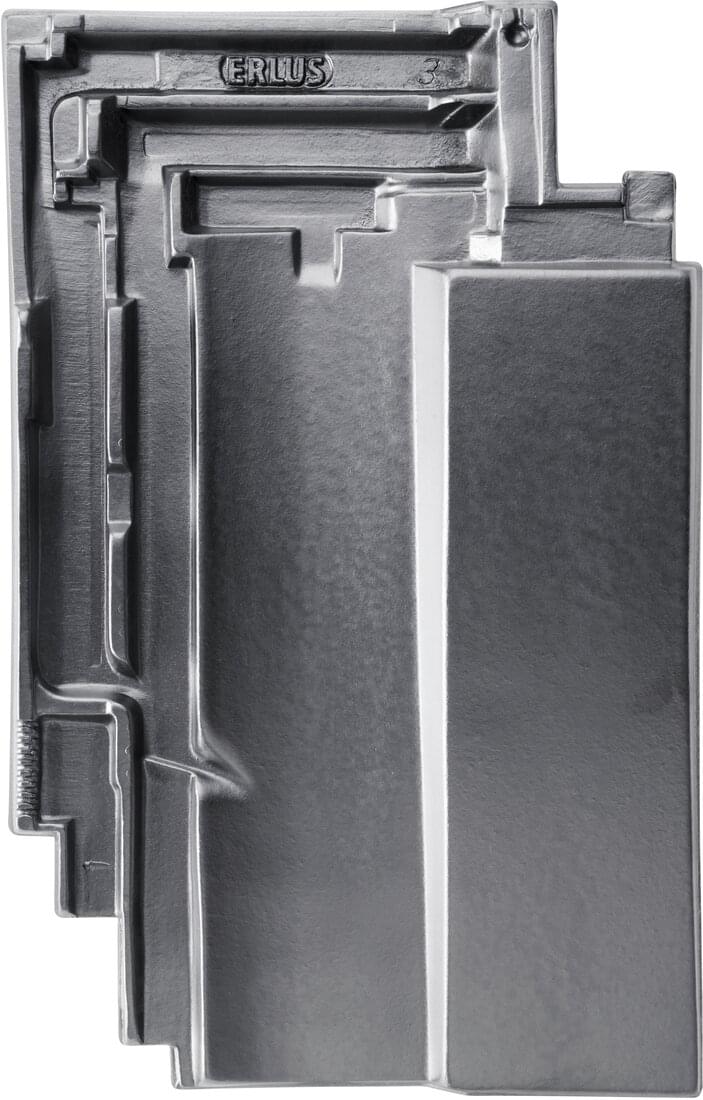

  • Karat® - Titansilver | Flächenziegelbild | © © ERLUS AG 2021
  • Karat® - Diamantschwarz | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 27,0 x 42,0 cm
Lattweite: ca. 32,6 - 33,1 cm
Mittlere Deckbreite: ca. 20,2 cm
Bedarf je m²: ca. 15,0 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 50 kg/m²
Paletteninhalt: 240 Stück
Palettengewicht: ca. 865 kg
Bündelgröße: 5 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: modellabhängig
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 - - - - - - - - - - -

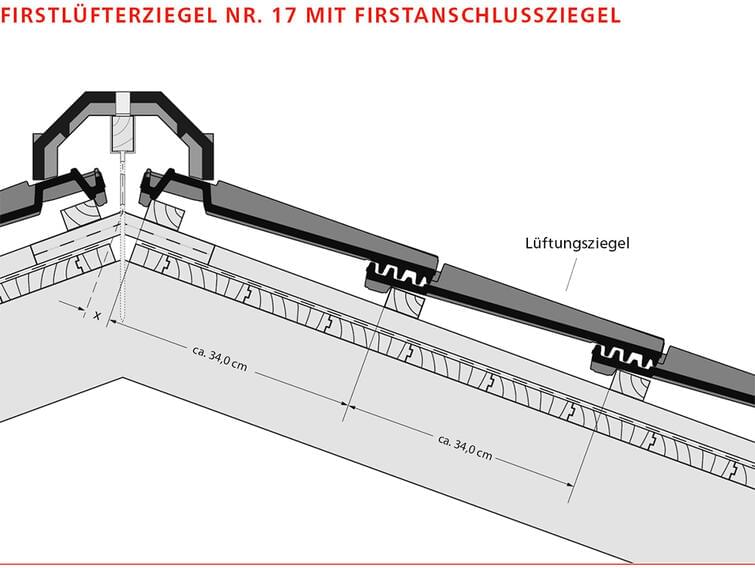

Firstlüfterziegel Nr. 17 Lü 65 60 60 60 60 50 50 45 35²⁾ - -
Firstlüfterziegel Nr. 19 Lü 40 40 40 35 35 30 20 20 20 - -
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 65 65 60 60 60 50 55 50 40 45 40
Firstlüfterziegel Nr. 17 Lü 65 65 60 60 60 50 55 55 - - -
Firstlüfterziegel Nr. 19 Lü 55 50 45 45 45 45 35 30 - - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Karat®*

Regeldachneigung 16°, Mindestdachneigung 7°, durch wissenschaftlichen Nachweis, jahrzehntelange Praxisbewährung allgemein in Fachkreisen als Regel der Technik anerkannt (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 16° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 16° bis ≥ 12° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 12° bis ≥ 10° Kl. 3 Kl. 3 Kl. 3 Kl. 3
von < 10° bis ≥ 7° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 16° Kl. 6 Kl. 6
von < 16° bis ≥ 12° Kl. 4 Kl. 4
von < 12° bis ≥ 10° Kl. 3 Kl. 3
von < 10° bis ≥ 7° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 16° Kl. 5 Kl. 4
von < 16° bis ≥ 12° Kl. 3 Kl. 3
von < 12° bis ≥ 10° Kl. 3 Kl. 3
von < 10° bis ≥ 7° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

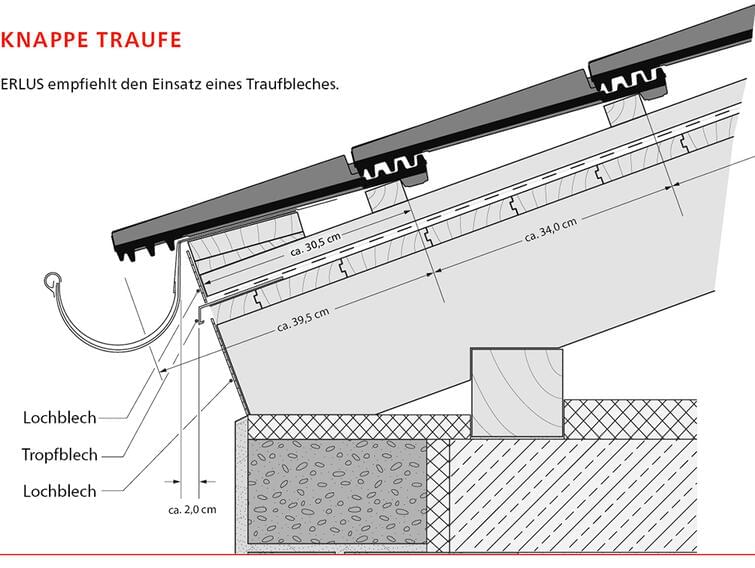

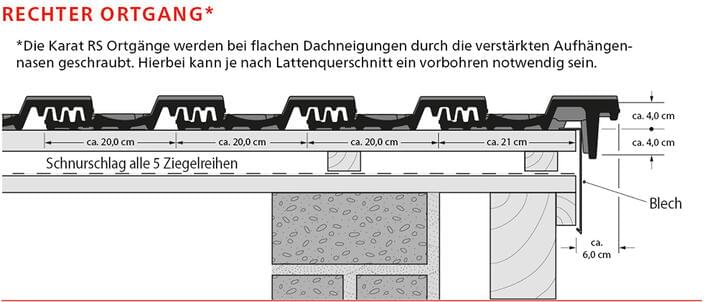

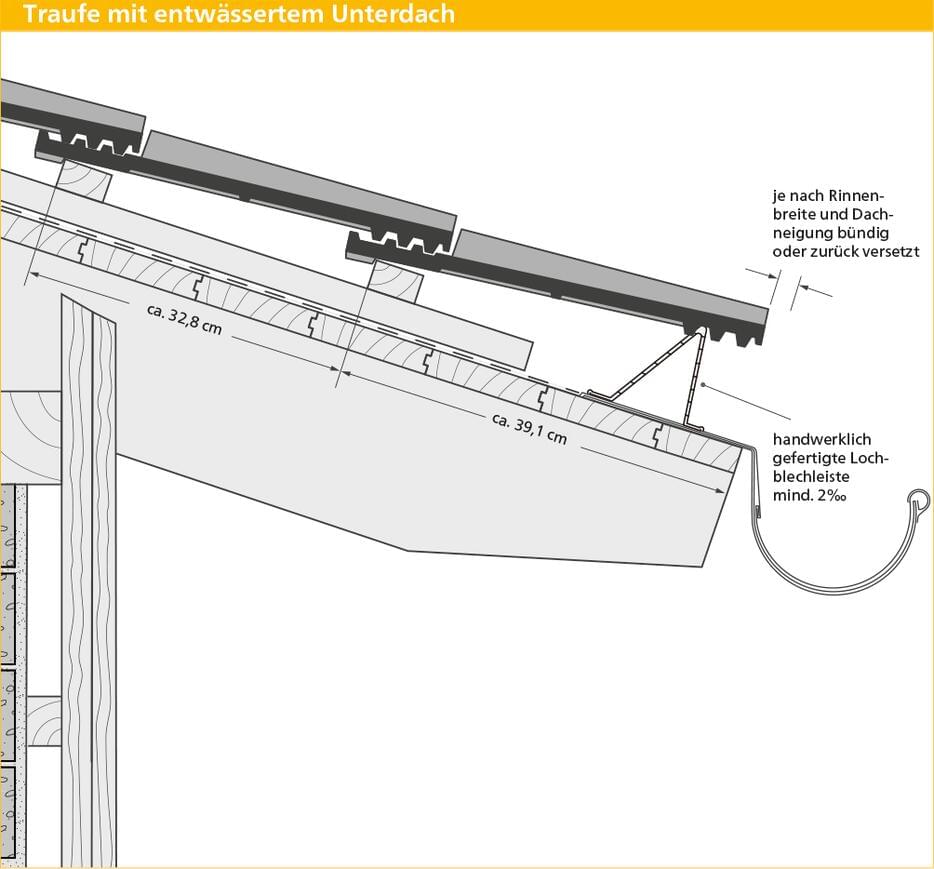

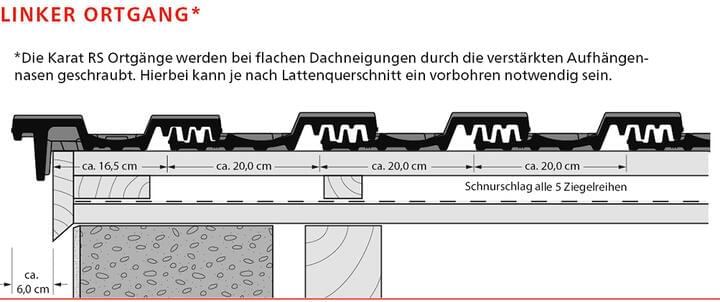

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Karat®

  • Alleinstellung am Markt

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • 4-Ziegeleck mit geschütztem Verriegelungszapfen

  • iF design award für den Karat ® Titansilver

  • Einzigartiges Design unverwechselbare Alternative zum Glattziegel

  • Regeldachneigung 16°

  • Große Farbvielfalt

  • Besonders regensicher durch 3-fache Kopf- und 2-fache Seitenverfalzung

Flächenziegel

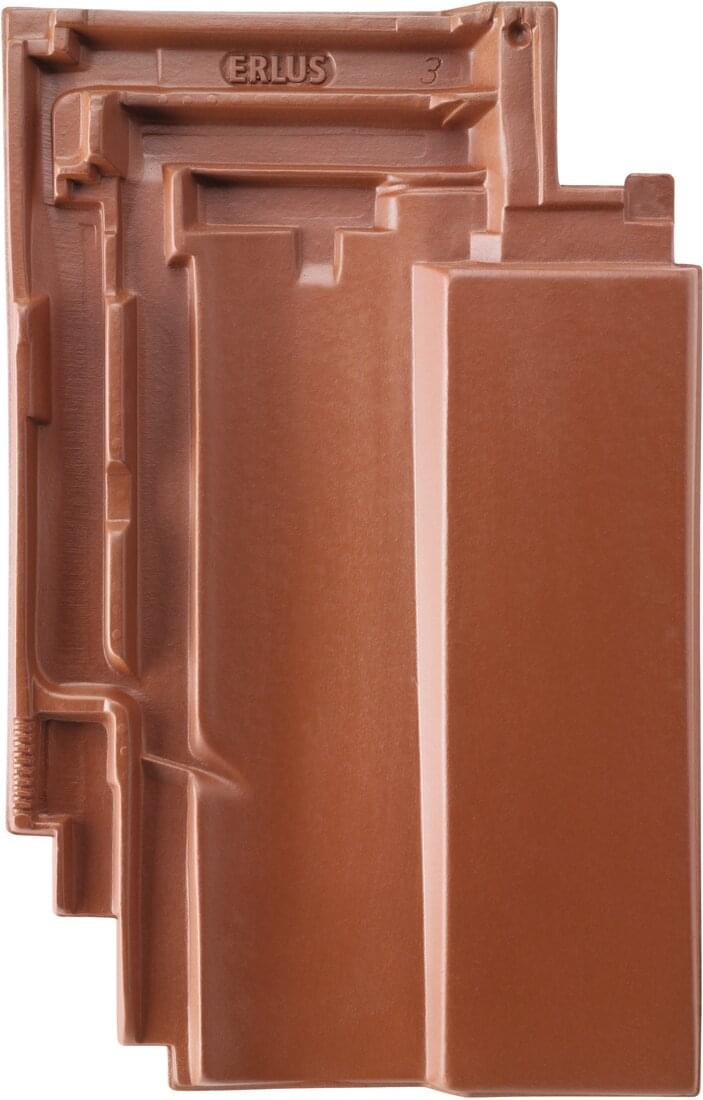

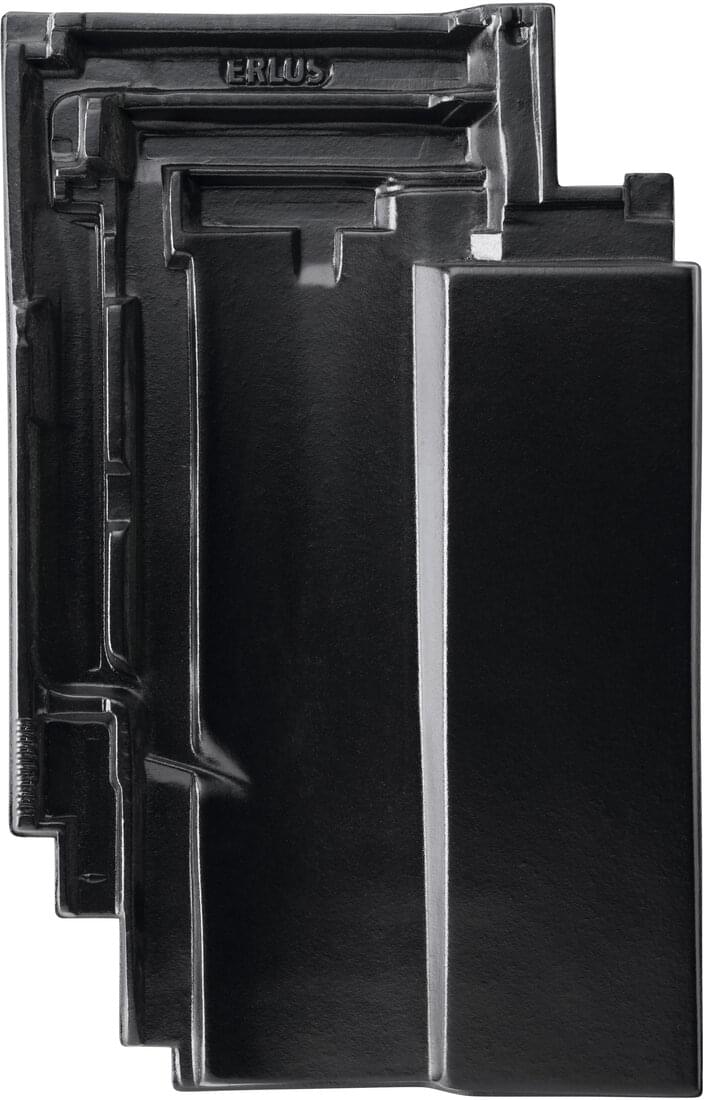

Karat® - Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Karat® - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
Karat® - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
Karat® - Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Doppelwulstziegel
Karat® - Firstanschlussziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
Karat® - Firstanschluss-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
Karat® - Firstanschluss-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
Karat® - Firstanschluss-Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Doppelwulstziegel

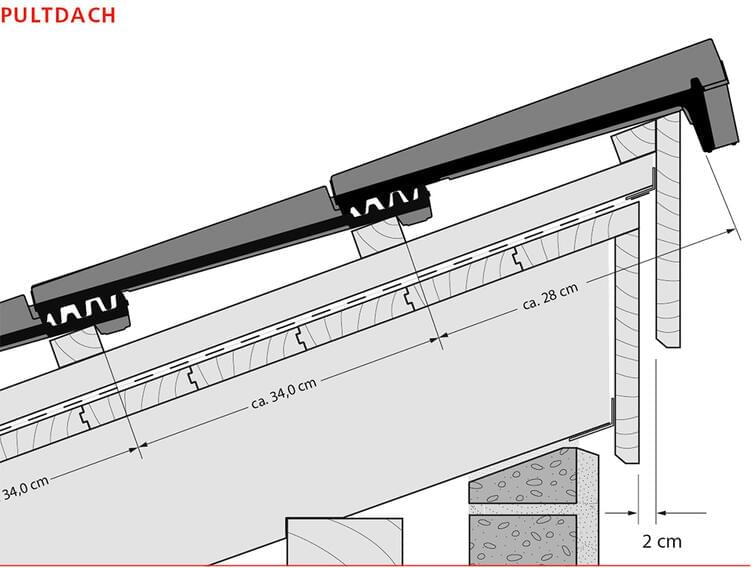

Karat® - Pultdachziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdachziegel
Karat® - Pultdach-Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Doppelwulstziegel
Karat® - Pultdach-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel links
Karat® - Pultdach-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel rechts
Karat® - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel

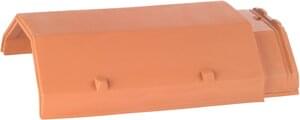

Firstziegel Nr. 17 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 17

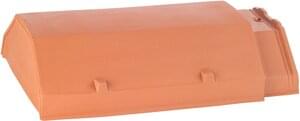

Firstabschlussziegel Nr. 17 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 17
Firstziegel Nr. 17 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 17
Firstlüfterziegel Nr. 17 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 17 Lü

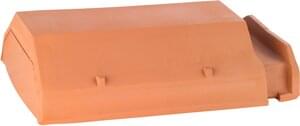

Firstanfangsziegel Nr. 17 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 17 Lü

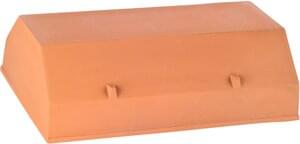

Firstendziegel Nr. 17 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 17 Lü

ERLUS Markenzubehör

Karat® | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Karat® - ALU-SYSTEM Antennenhaube naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Karat® - ALU-SYSTEM Durchführungsziegel für Solaranlagen naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Karat® | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Gratanfänger für Firstziegel Nr. 17 | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 17
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Lieferprogrammbild
Firstklammer Nr. 15/17 Lü
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

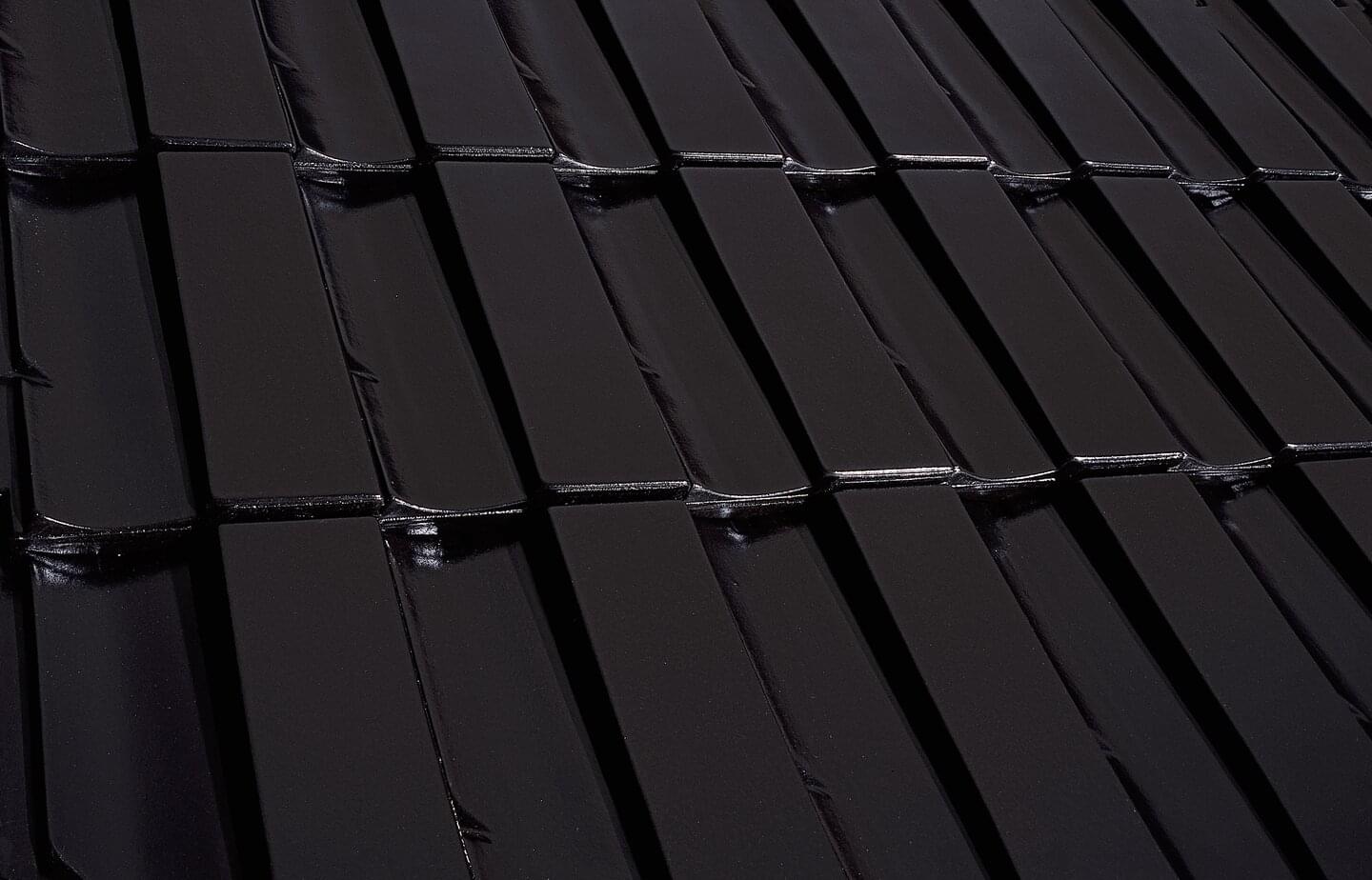

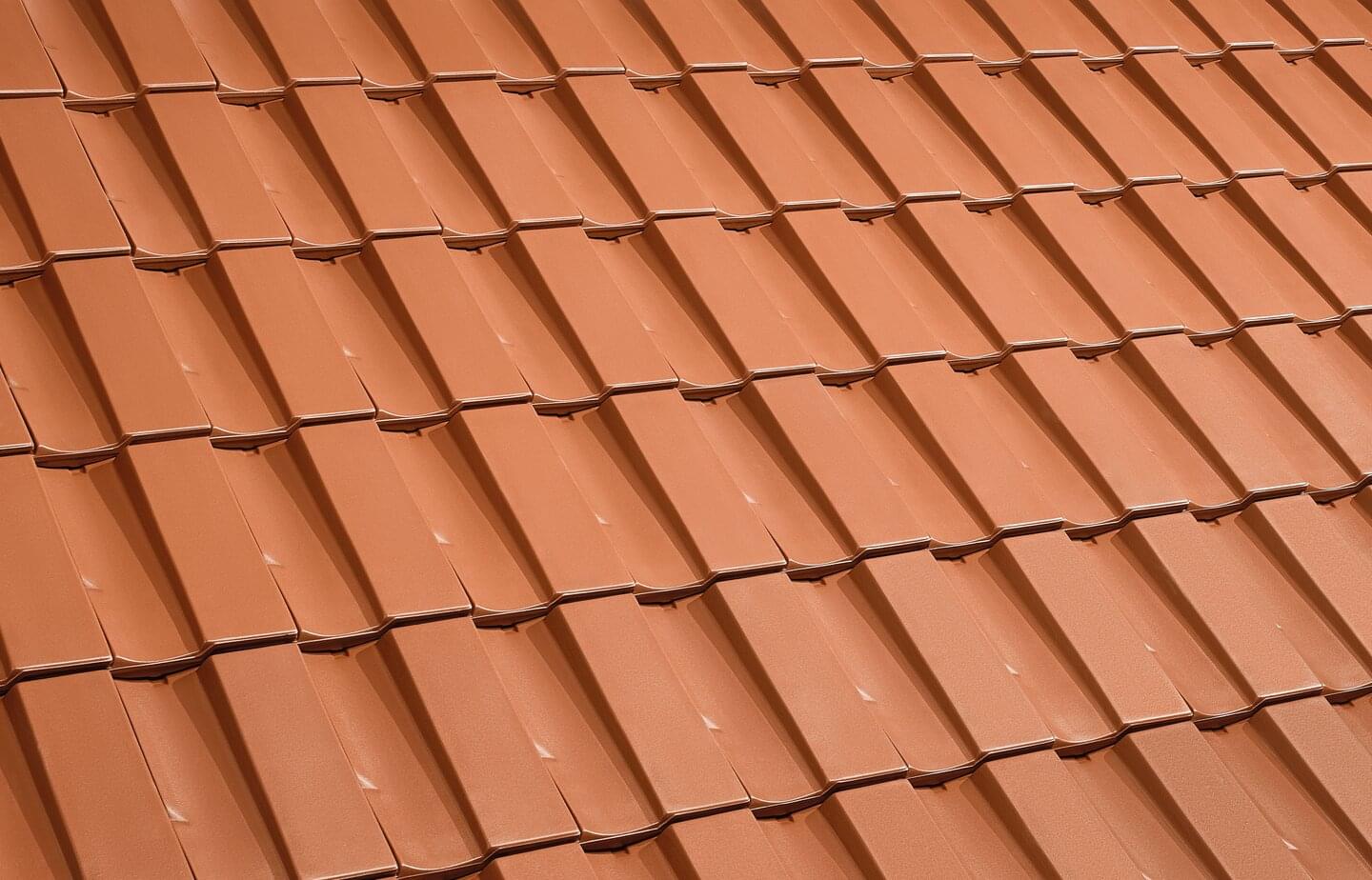

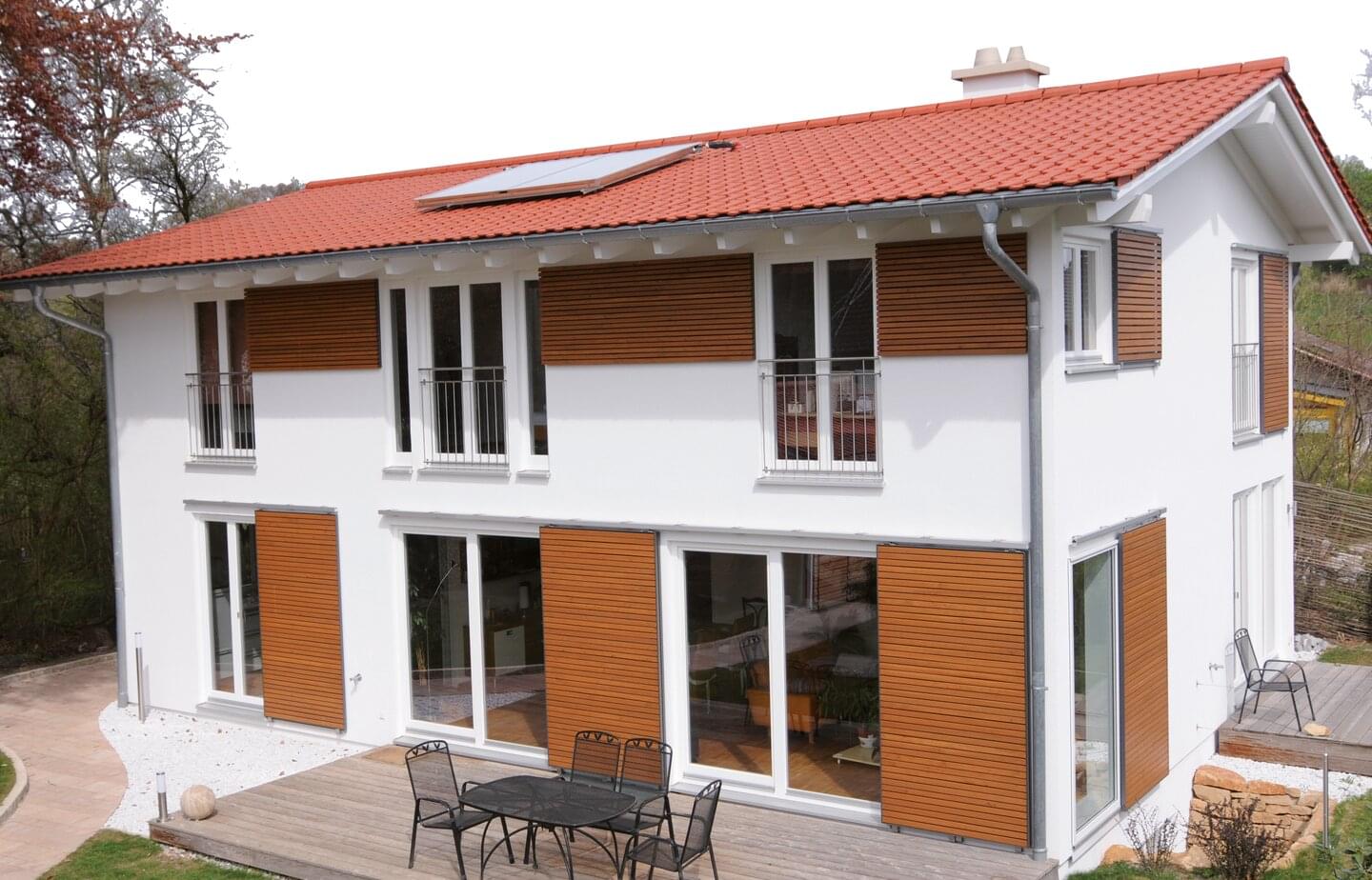

Karat® - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
Karat® - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun
Karat® - Diamantschwarz | Dachflächenbild | © © ERLUS AG 2021 Diamantschwarz

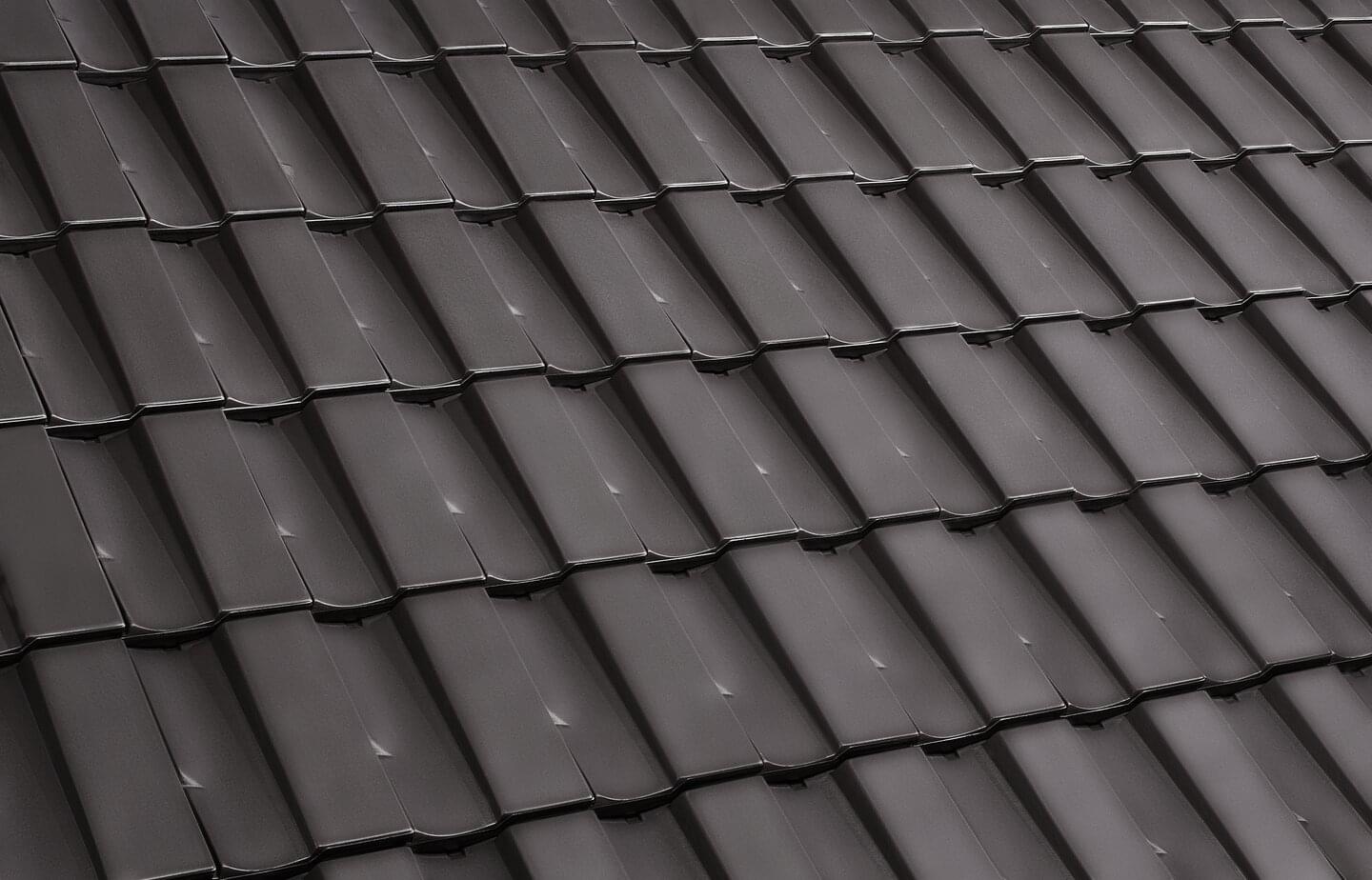

Karat® - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit
Karat® - Titansilver | Dachflächenbild | © © ERLUS AG 2021 Titansilver

Referenzobjekte

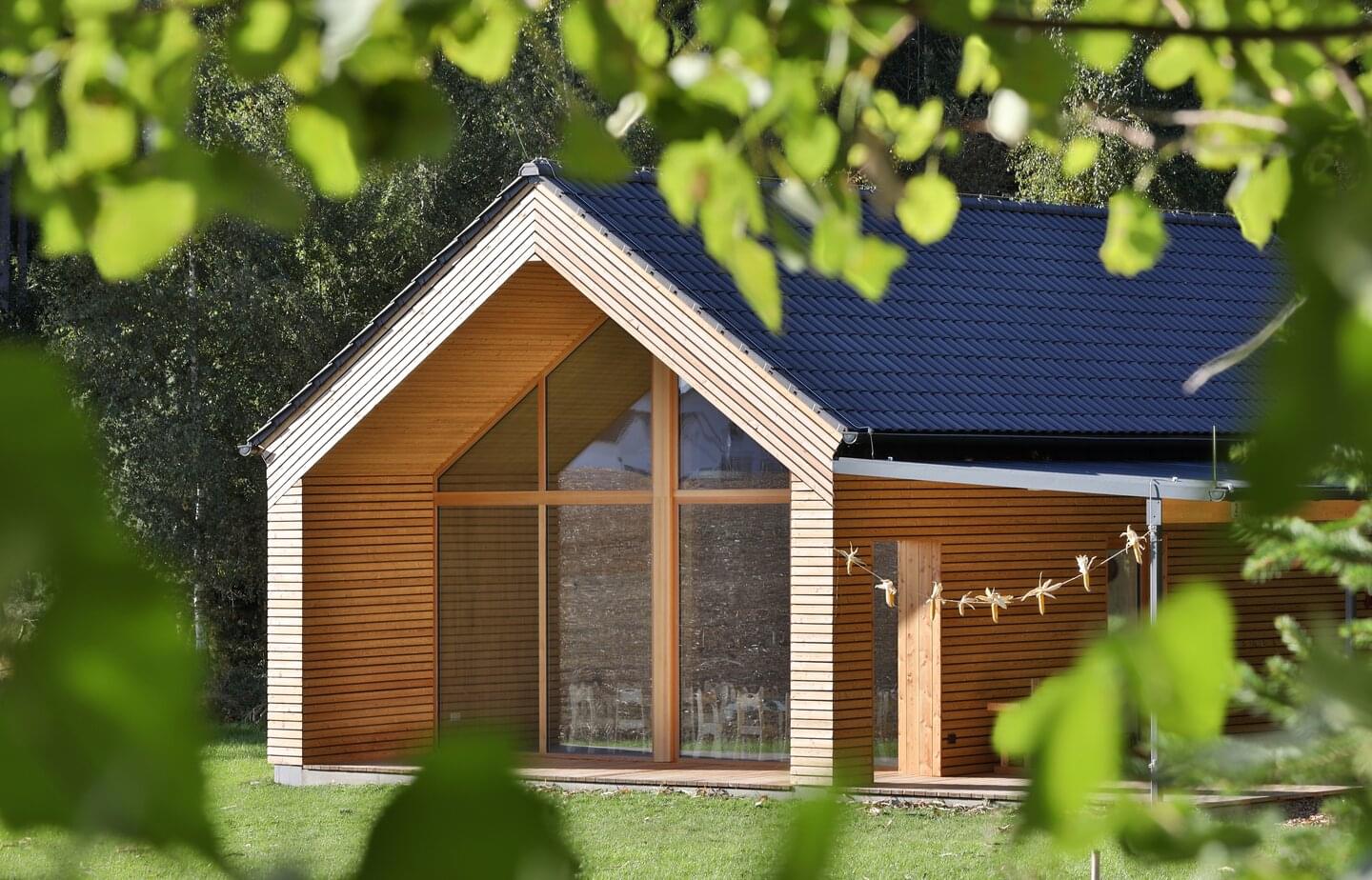

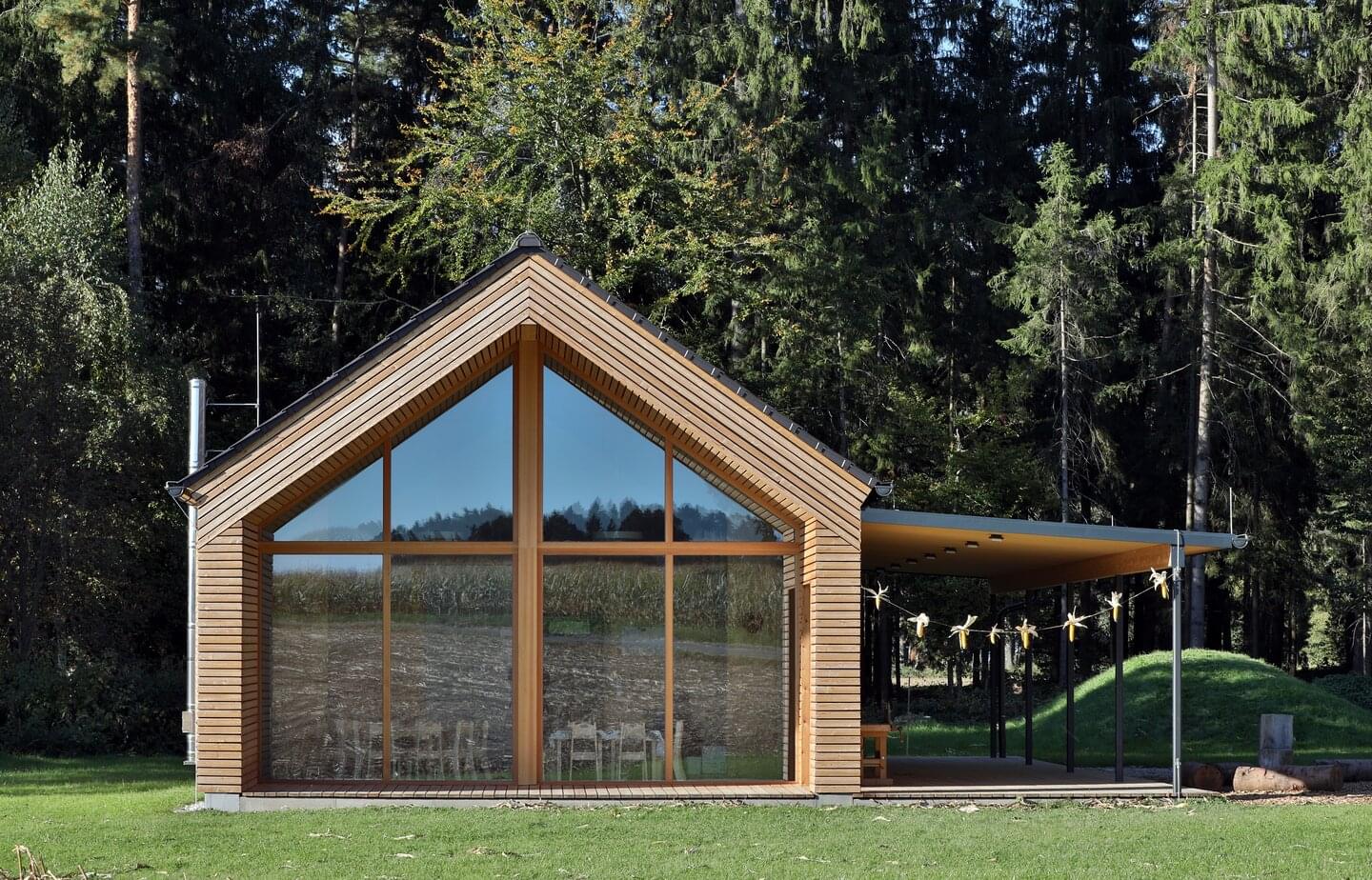

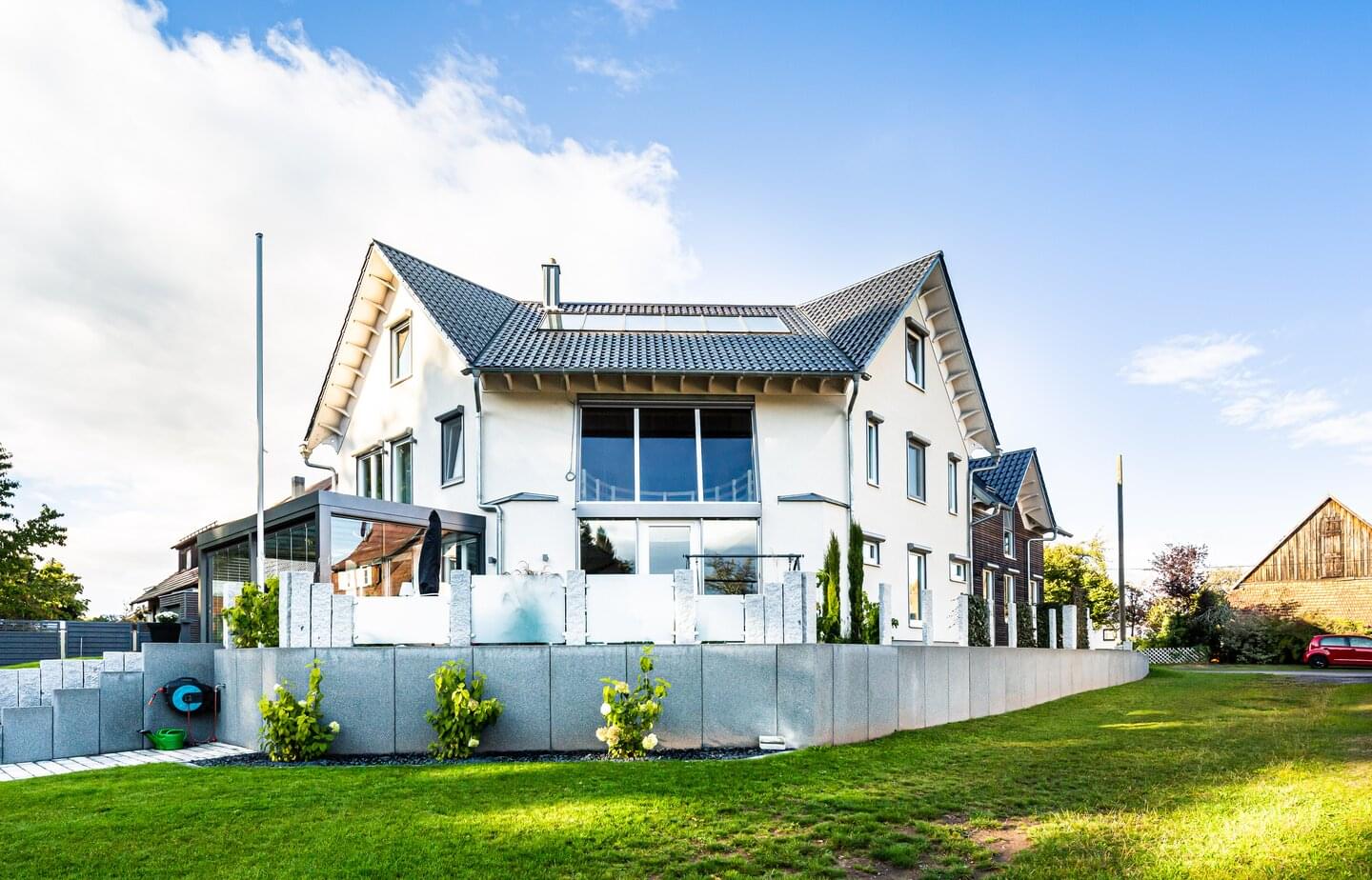

Ergoldsbacher Karat® - Naturrot | © ERLUS AG 2019 Ergoldsbacher Karat® - Naturrot

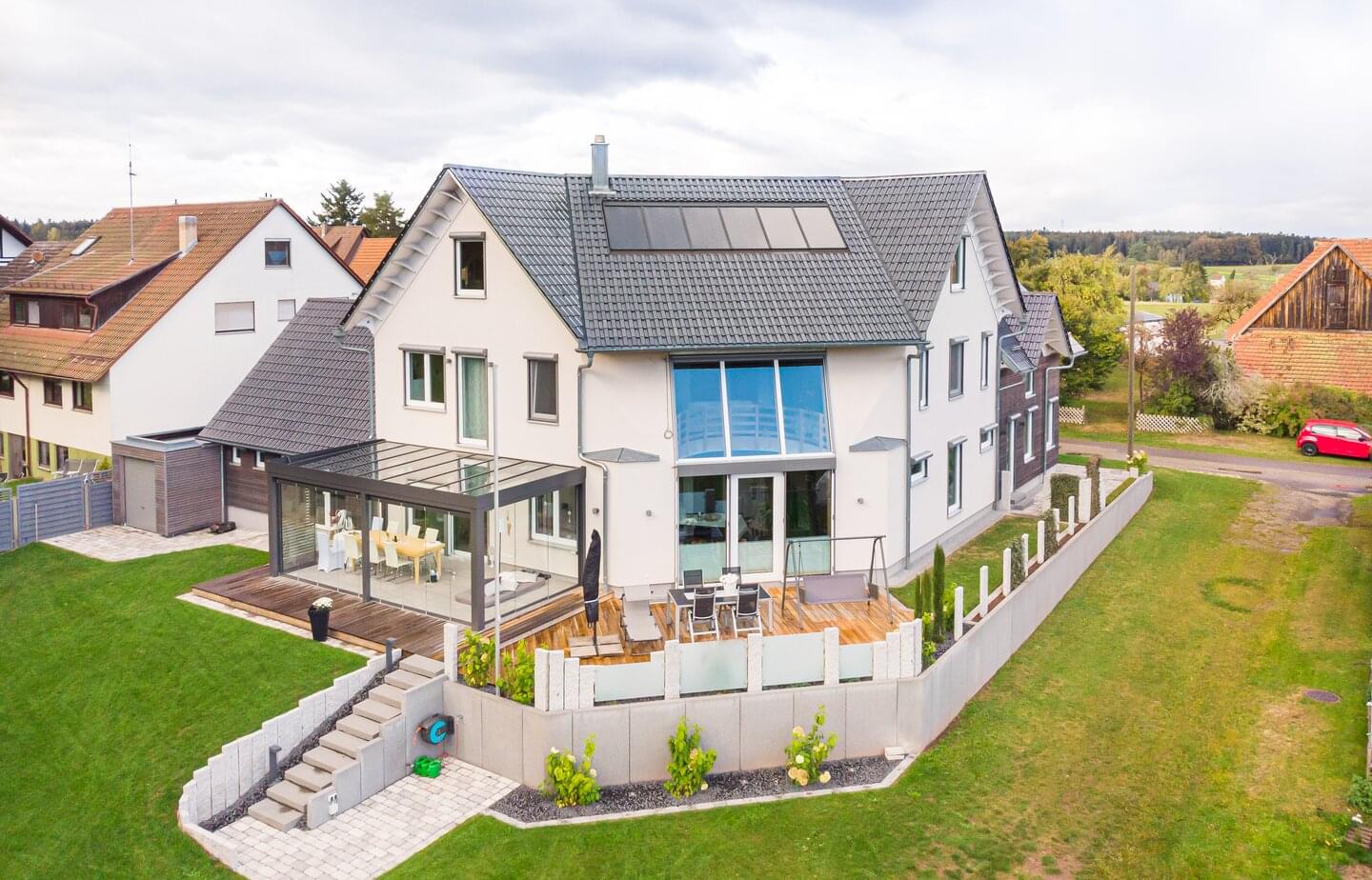

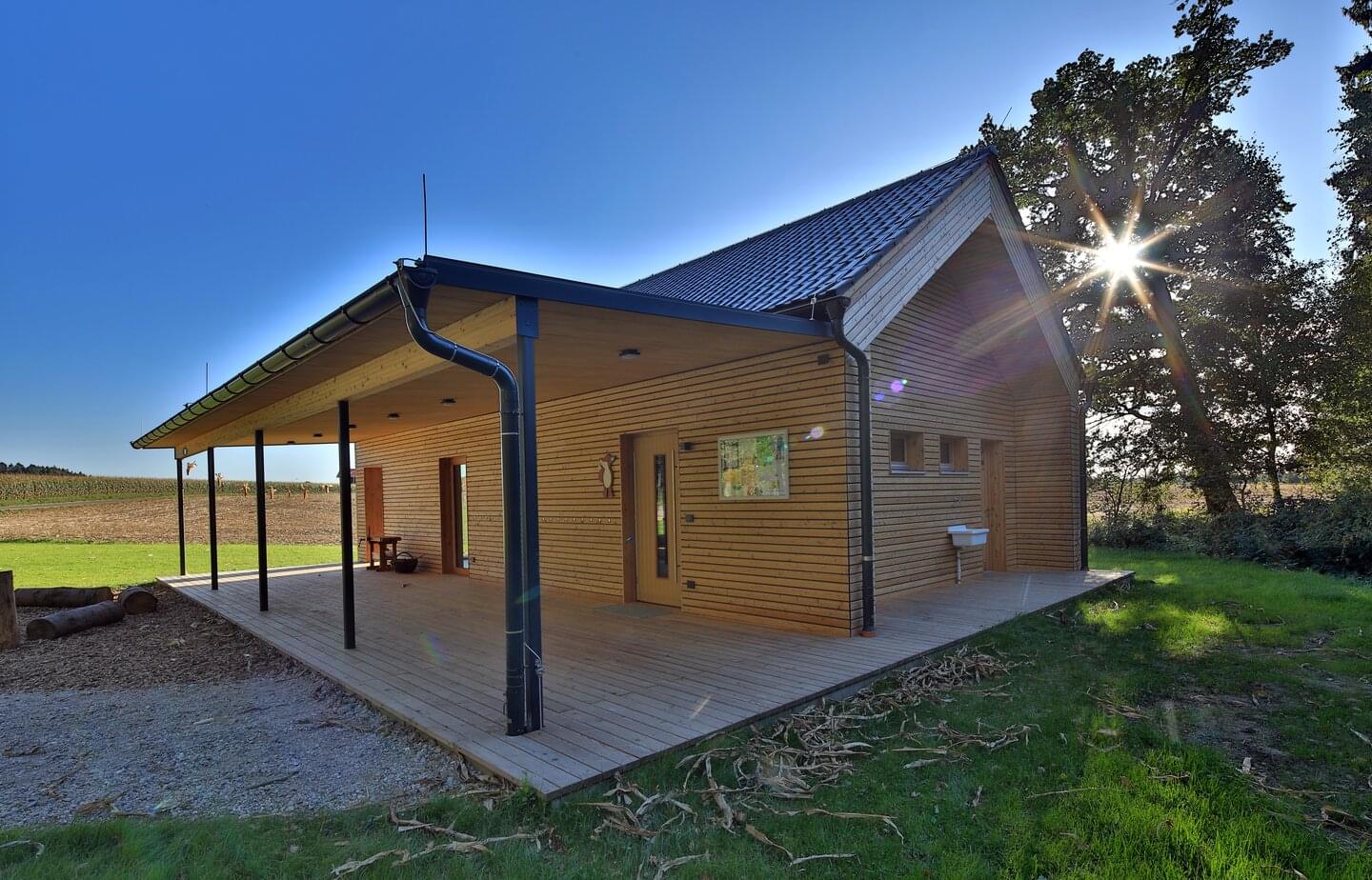

 Ergoldsbacher Karat® - Titansilver | © ©ERLUS 2021 Ergoldsbacher Karat® - Titansilver
 Ergoldsbacher Karat® - Titansilver | © ©ERLUS 2021 Ergoldsbacher Karat® - Titansilver

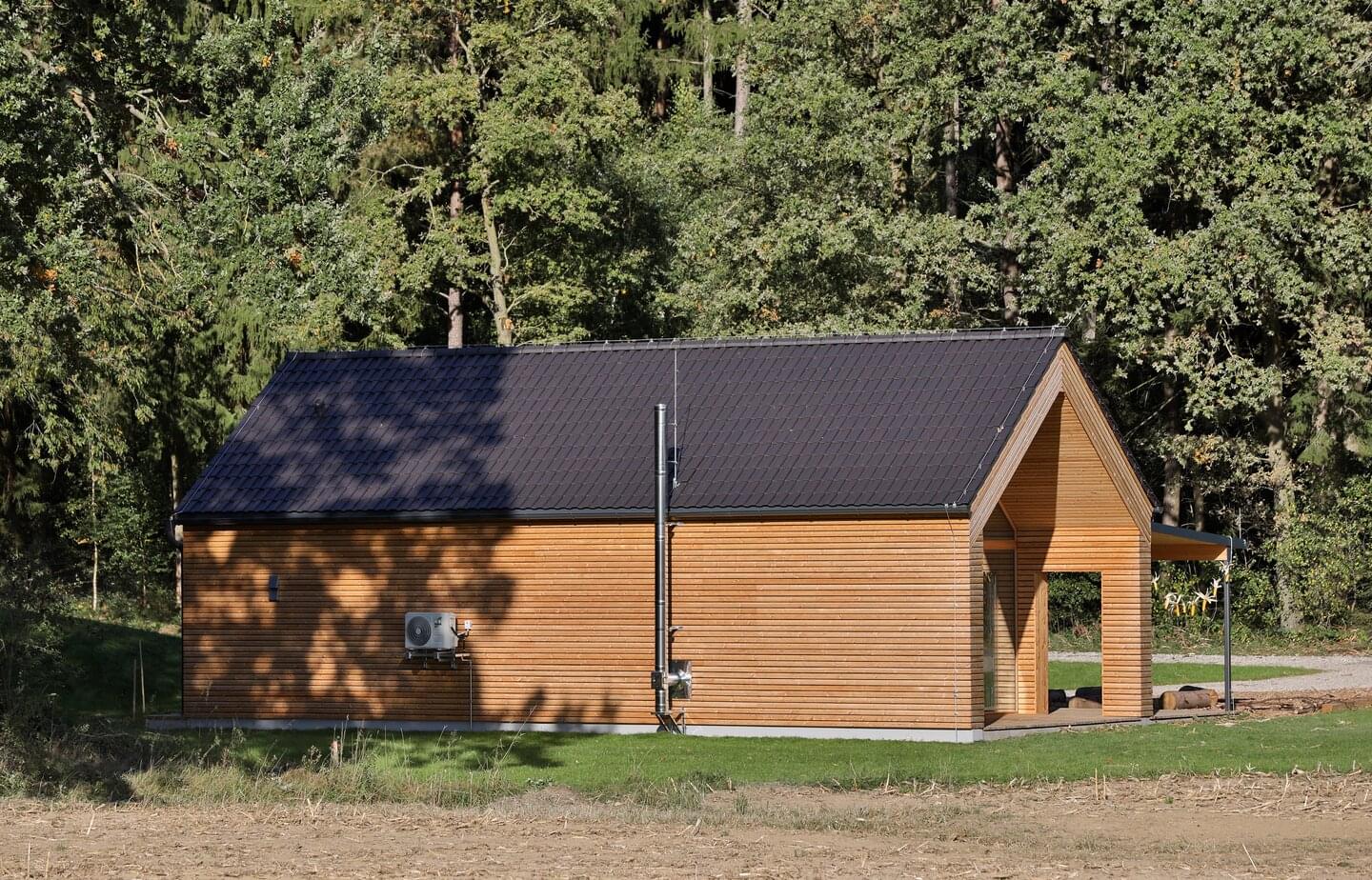

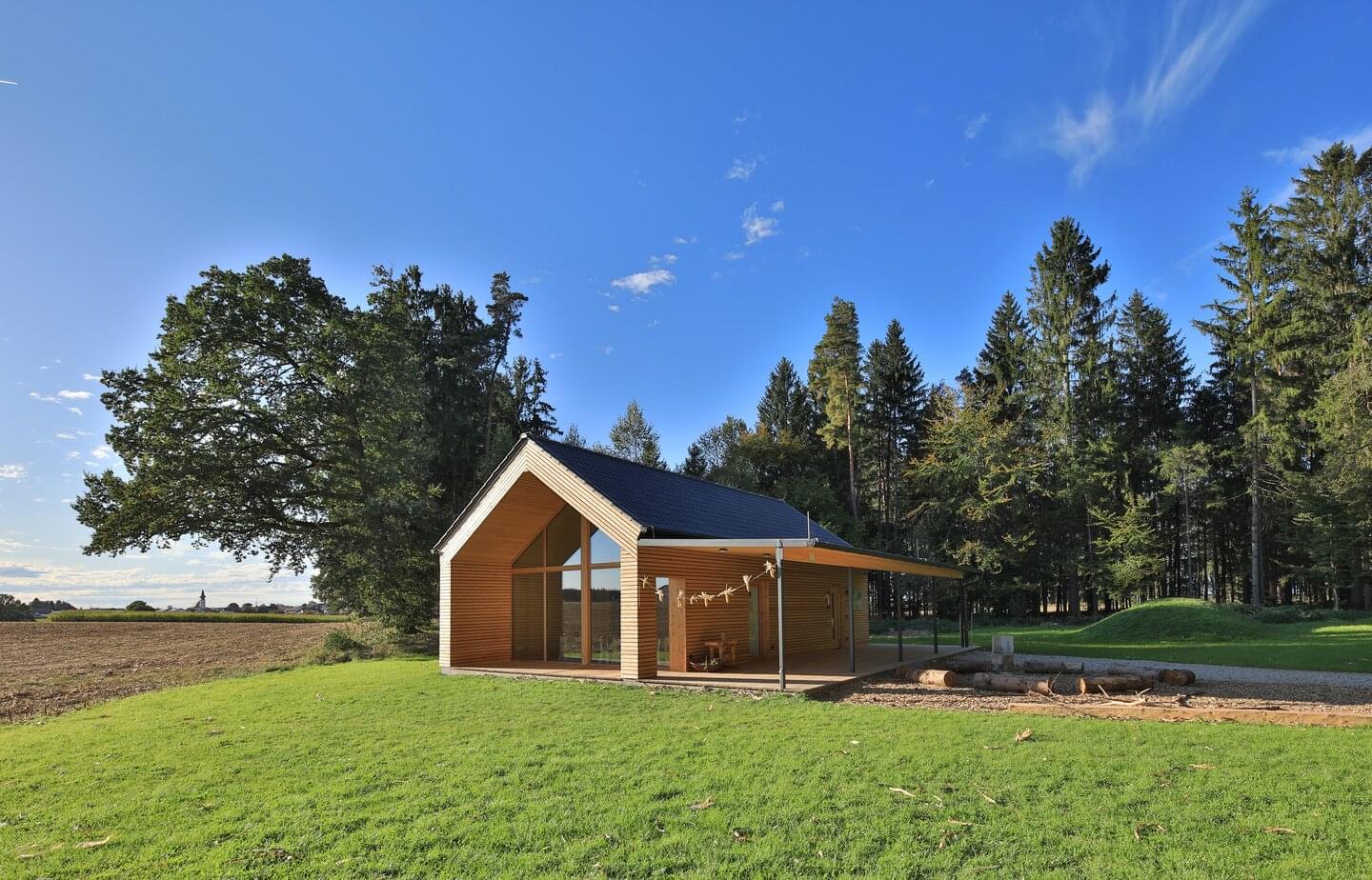

Ergoldsbacher Karat® - Anthrazit Ergoldsbacher Karat® - Anthrazit
Ergoldsbacher Karat® - Anthrazit Ergoldsbacher Karat® - Anthrazit
Ergoldsbacher Karat® - Anthrazit Ergoldsbacher Karat® - Anthrazit
Ergoldsbacher Karat® - Anthrazit Ergoldsbacher Karat® - Anthrazit
Ergoldsbacher Karat® - Anthrazit Ergoldsbacher Karat® - Anthrazit

2002: Ergoldsbacher Karat® Titansilver

2005: Karat® LED-First

Repräsentiert gutes Design: zeitlos, modern seit fast 50 Jahren.

Nach fast 50 Jahren kann man getrost von einem Design-Klassiker sprechen. Denn der Ergoldsbacher Karat® hat bis heute nichts von seiner Aktualität eingebüßt. Er ergänzt sich perfekt mit moderner Architektur und ist technisch einzigartig. Mit einer Regeldachneigung von 16° (MDN 7°) eignet er sich bestens für flachere Dächer. Das hat er seiner ausgefeilten technischen Formgebung zu verdanken die den Ziegel zudem besonders regensicher macht: 3-fache Kopfverfalzung, doppelte Seitenverfalzung und ein 4-Ziegeleck mit geschütztem Verriegelungszapfen.

Bedarf / m²: ca. 15,0 Stück
Mindestdachneigung: 7 °
Regeldachneigung: 16 °
