Ergoldsbacher E 58 S Lotus Air®

Farbpalette
Lotus air® rot
  • E 58 S Lotus Air® - Lotus air® rot | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 26,0 x 42,0 cm
Lattweite: ca. 33,5 - 35,5 cm
Mittlere Deckbreite: ca. 20,2 cm
Bedarf je m²: ab 13,9 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 45 kg/m²
Paletteninhalt: 256 Stück
Palettengewicht: ca. 831 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 65 55 50 50 45 45 55 50 40 - -
Firstlüfterziegel Nr. 15 Lü 75 70 60 60 60 60 50 45 50 50²⁾ 50²⁾
Firstziegel Nr. 18 50 45 40 40 30 30 30 35 35 25 25
Firstlüfterziegel Nr. 19 Lü 45 40 35 35 30 30 30 30 - - -
Firstziegel Nr. 21 45 35 35 35 30 30 30 30 30 - 25
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 75 70 65 60 60 60 60 55 60 - -
Firstlüfterziegel Nr. 15 Lü 80 75 70 65 65 60 60 - - - -
Firstziegel Nr. 18 60 50 45 40 45 40 40 40 35 30 25
Firstlüfterziegel Nr. 19 Lü 60 50 45 40 40 40 40 40 - - -
Firstziegel Nr. 21 60 50 45 40 40 35 35 35 35 25 15

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 S

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 22° Kl. 6 Kl. 6
von < 22° bis ≥ 18° Kl. 4 Kl. 4
von < 18° bis ≥ 14° Kl. 3 Kl. 3
von < 14° bis ≥ 10° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher E 58 S

  • Kompatibel mit E 58

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Kleinformatiger Flachdachziegel mit 20 mm Verschiebebereich

  • Große Farbauswahl

  • Lattweitengruppe 34,0 cm

  • Regeldachneigung 22° nach Dachdecker-Fachregelwerk

  • Sehr flexibel und verlegefreundlich

  • Besonders robust und bruchsicher

Flächenziegel

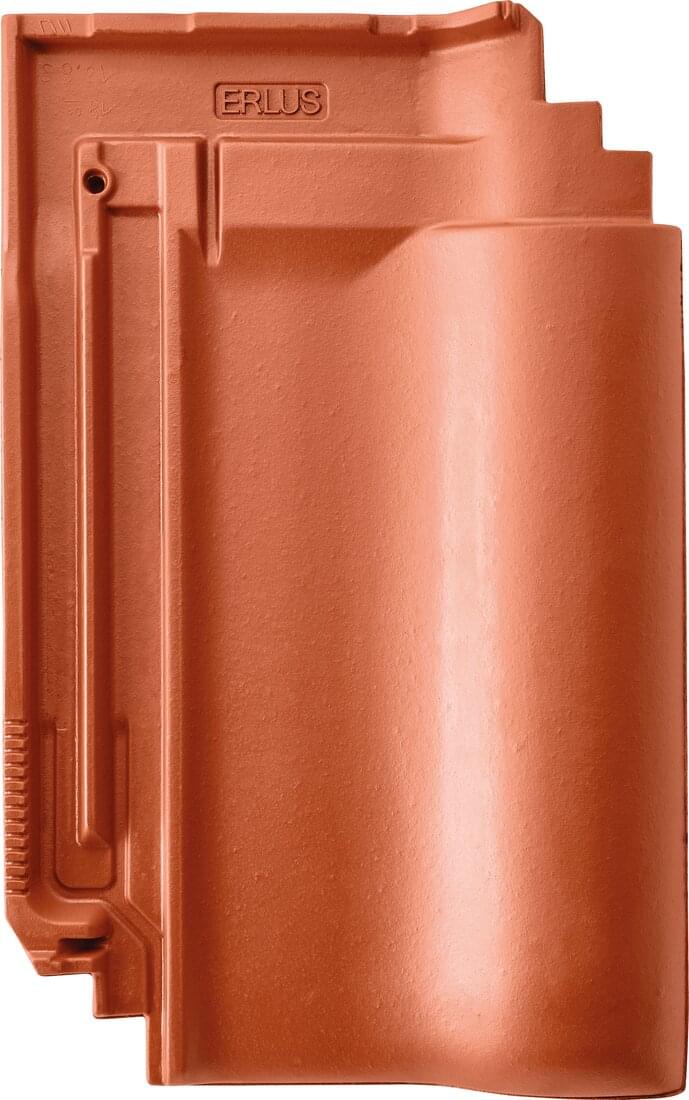

E 58 S Lotus Air® - Lotus air® rot | Lieferprogrammbild | © © ERLUS AG 2021
Flächenziegel

ERLUS Standardzubehör

E 58 S - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
E 58 S - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
E 58 S - Firstanschlussziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
E 58 S - Firstanschluss-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
E 58 S - Firstanschluss-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
E 58 S - Pultdachziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdachziegel
E 58 S - Pultdach-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel links
E 58 S - Pultdach-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel rechts
E 58 - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel

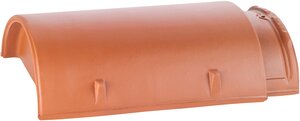

Firstabschlussziegel Nr. 15 Lotus air® rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15

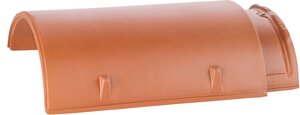

Firstausgleichsziegel Nr. 15 Lotus air® rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15

ERLUS Markenzubehör

E 58 S - ALU-SYSTEM Sanitärlüfter DN 125 komplett naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
E 58 S - ALU-SYSTEM Raumlüfter DN 150 vormontiert mit UD-Manschette naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Raumlüfter DN 150 vormontiert mit UD-Manschette
E 58 S - ALU-SYSTEM Antennenhaube naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
E 58 S - ALU-SYSTEM Durchführungsziegel für Solaranlagen naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
E 58 S - ALU-SYSTEM Solarträger naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
KERAMIK Walmkappe für Firstziegel Nr. 15 Lotus air® rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
E 58 S - Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.) rotbraun (beschichtet) | Lieferprogrammbild
Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

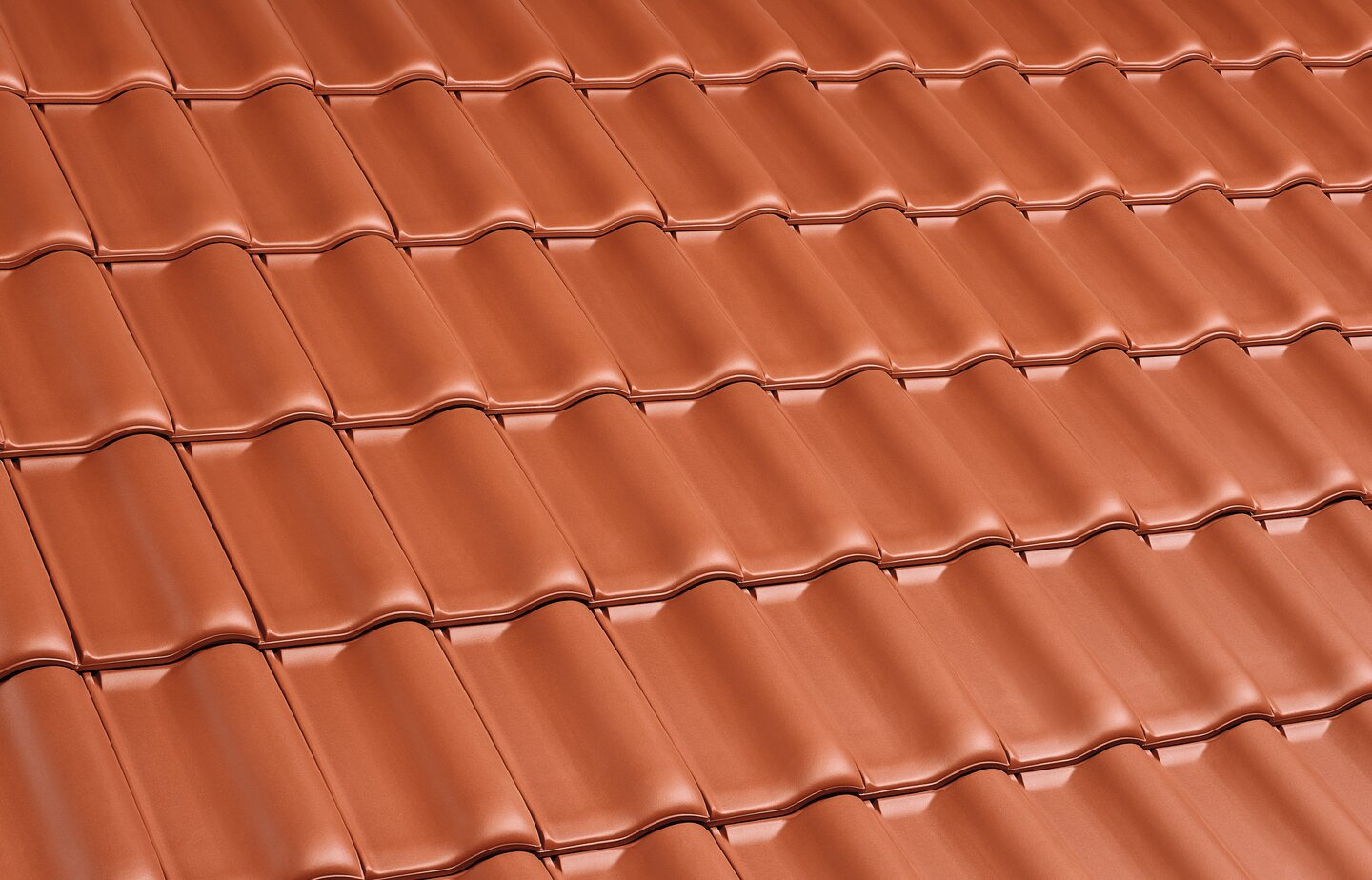

E 58 S Lotus Air® - Lotus air® rot | Dachflächenbild | © © ERLUS AG 2021 Lotus air® rot
E 58  |  E 58 SL

Ein Klassiker für die Sanierung perfektioniert

Der Ergoldsbacher E 58 S – ein Mitglied der bewährten Ergoldsbacher E 58-Familie – überzeugt mit seinem großen Schiebebereich. Das macht ihn zur idealen, verlegefreundlichen „Umdeckpfanne” für die Dachsanierung. Eine Anpassung an das bestehende Dach ist somit besonders einfach. Zeitaufwändige kostentreibende Schneidearbeiten sind mit dem beliebten Flachdachziegel daher kaum ein Thema.

Bedarf / m²: ab 13,9 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °
