Ergoldsbacher E 58
Technische Daten
| Größe: | ca. 26,0 x 42,0 cm |
| Lattweite: | ca. 33,8 - 34,3 cm |
| Mittlere Deckbreite: | ca. 20,2 cm |
| Bedarf je m²: | ca. 14,5 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 45 kg/m² |
| Paletteninhalt: | 256 Stück |
| Palettengewicht: | ca. 820 kg |
| Bündelgröße: | 4 Stück |
| Hagelwiderstandsklasse (HW): | 4 |
| Lattweitengruppe: | 34,0 cm |
| Lattweite Firstanschlussziegel | ca. 34,5 - 35,5 cm |
| Lattweite Firstanschluss-Schiebeziegel | ca. 15,0 - 33,0 cm |
| Lattweite Firstanschluss-Lüfter-Schiebeziegel | ca. 15,0 - 33,0 cm |

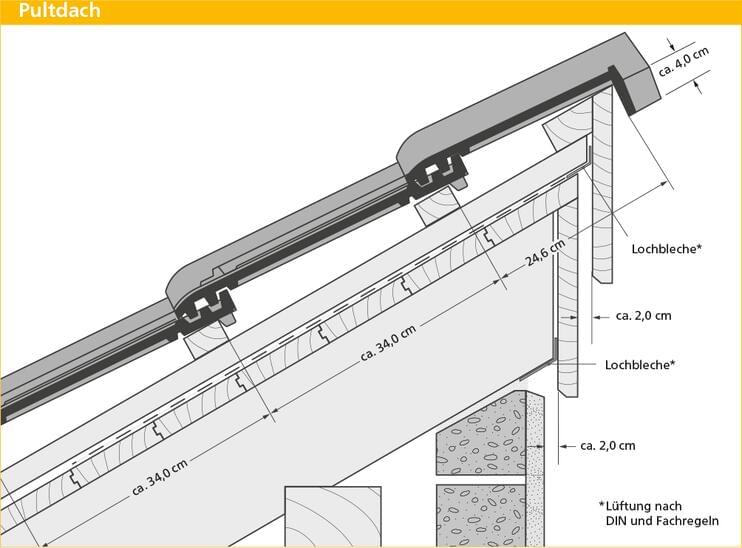

| Lattweite Pultdachziegel | ca. 24,4 - 24,8 cm |

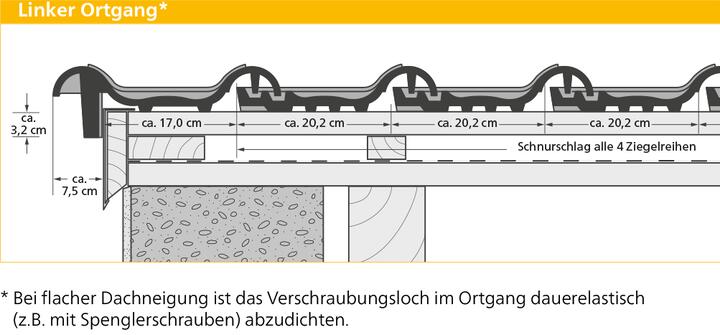

| Schnürmaß Ortgangziegel links | ca. 17 cm |

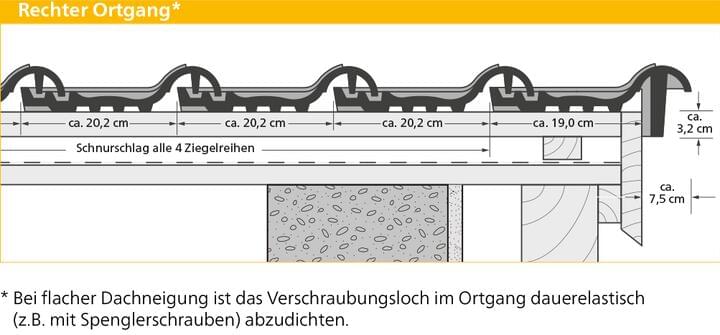

| Schnürmaß Ortgangziegel rechts | ca. 19 cm |

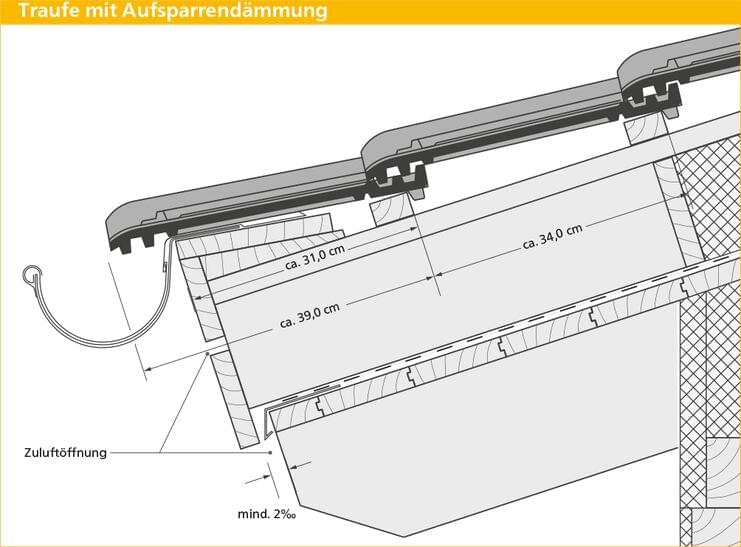

| Mittleres Traufenlattmaß | ca. 30 cm |

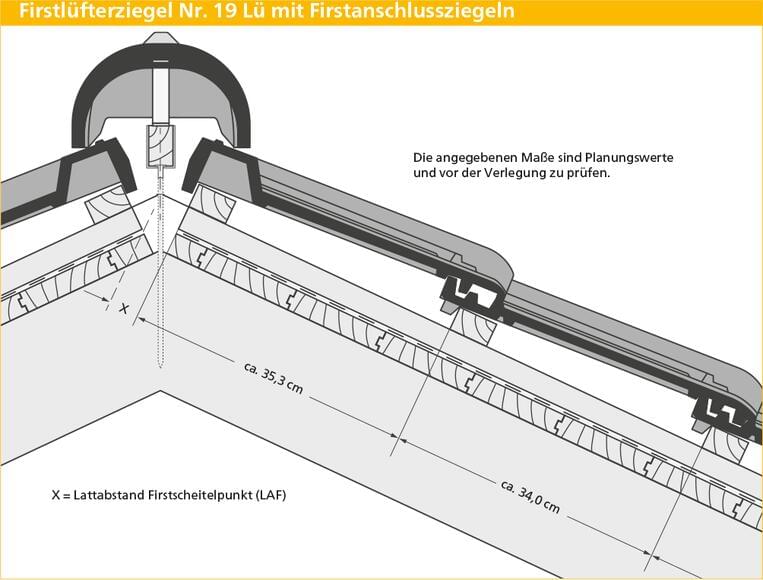

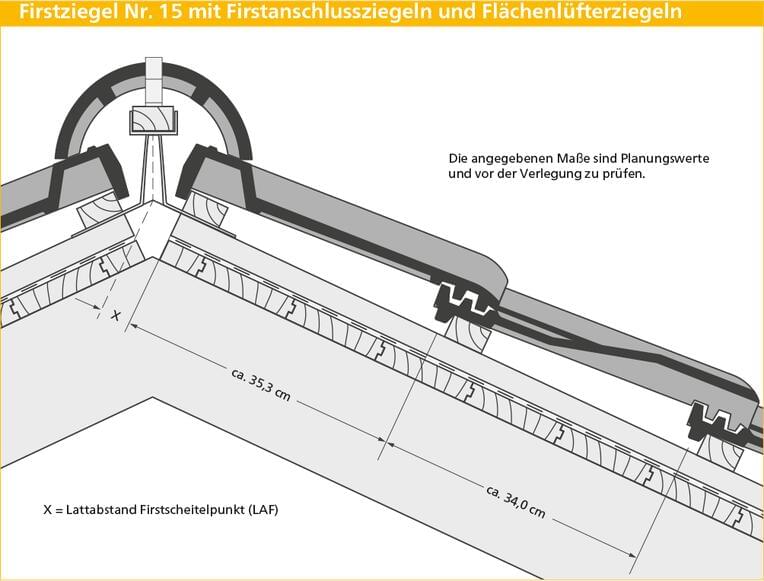

| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 65 | 55 | 50 | 50 | 45 | 45 | 55 | 50 | 40 | - | - |
| Firstlüfterziegel Nr. 15 Lü | 75 | 70 | 60 | 60 | 60 | 60 | 50 | 45 | 50 | 50 | 50 |
| Firstziegel Nr. 18 | 50 | 45 | 40 | 40 | 30 | 30 | 30 | 35 | 35 | 25 | 25 |
| Firstlüfterziegel Nr. 19 Lü | 45 | 40 | 35 | 35 | 30 | 30 | 30 | 30 | - | - | - |
| Firstziegel Nr. 21 | 45 | 35 | 35 | 35 | 30 | 30 | 30 | 30 | 30 | - | - |
| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 15 | 70 | 65 | 65 | 55 | 60 | 50 | 55 | 45 | 60 | - | - |
| Firstlüfterziegel Nr. 15 Lü | 75 | 70 | 65 | 60 | - | - | - | - | - | - | - |
| Firstziegel Nr. 18 | 55 | 50 | 45 | 40 | 35 | 30 | 30 | 30 | 25 | 25 | 25 |
| Firstlüfterziegel Nr. 19 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Firstziegel Nr. 21 | 50 | 45 | 45 | 40 | 30 | 30 | 30 | - | 25 | 25 | 15 |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58
Regeldachneigung 20°, Mindestdachneigung 10°, durch wissenschaftlichen Nachweis, jahrzehntelange Praxisbewährung allgemein in Fachkreisen als Regel der Technik anerkannt (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen undUnterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.
Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)
| Dachneigung | 0 w.e.A.* | 1 w.e.A.* | 2 w.e.A.* | 3 w.e.A.* |
|---|---|---|---|---|
| ≥ 20° | Kl. 6 | Kl. 6 | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 4 | Kl. 3 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 3 | Kl. 3 | Kl. 3 |
| von < 12° bis ≥ 10° | Kl. 2 | Kl. 2 | Kl. 1 | Kl. 1 |
| Dachneigung | 0 w.e.A.* | 1 w.e.A.* |
|---|---|---|
| ≥ 20° | Kl. 6 | Kl. 6 |
| von < 20° bis ≥ 16° | Kl. 4 | Kl. 4 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 3 |
| von < 12° bis ≥ 10° | Kl. 2 | Kl. 2 |
| Dachneigung | 2 w.e.A.* | 3 w.e.A.* |
| ≥ 20° | Kl. 5 | Kl. 4 |
| von < 20° bis ≥ 16° | Kl. 3 | Kl. 3 |
| von < 16° bis ≥ 12° | Kl. 3 | Kl. 3 |
| von < 12° bis ≥ 10° | Kl. 1 | Kl. 1 |

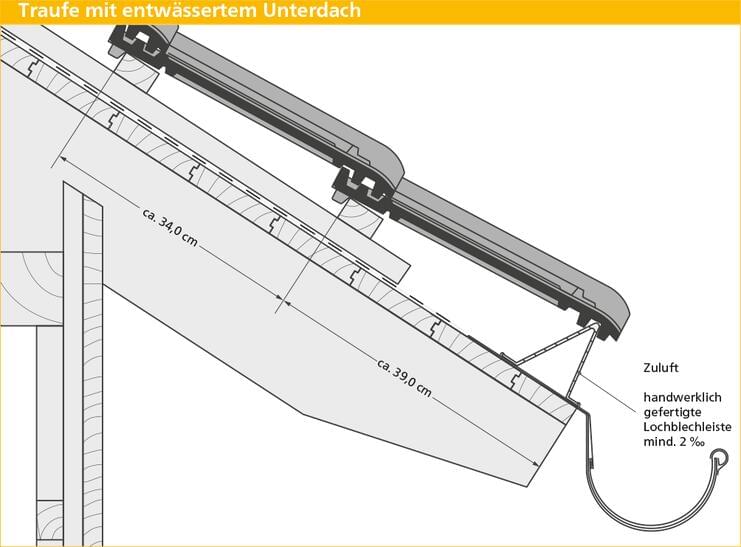

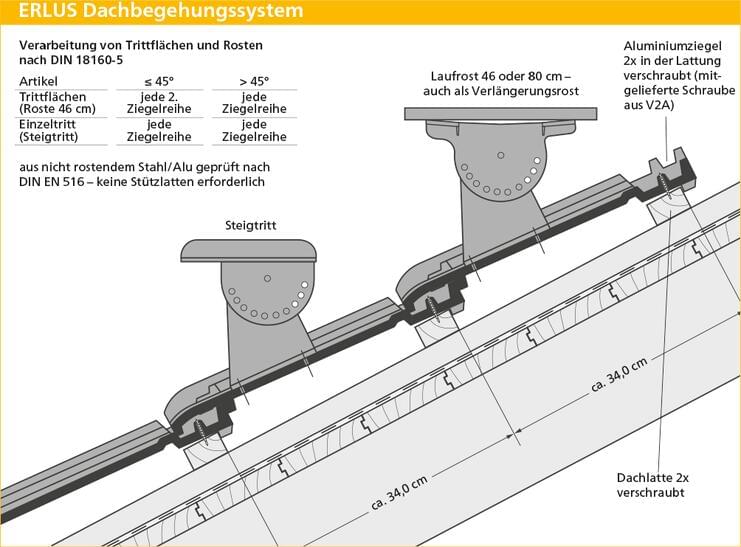

Technische Zeichnungen
Diese Argumente sprechen für den
Ergoldsbacher E 58
Kompatibel mit E 58 S
Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
Lattweitengruppe 34,0 cm
Extrem verlegefreundlich 4er Bündel, Einhandziegel, kein Anheben im nächsten Gang
Optimierte Regeldachneigung von 20° 2° weniger als eine Normpfanne
Klassische Flachdachpfanne
Besonders robust und bruchsicher

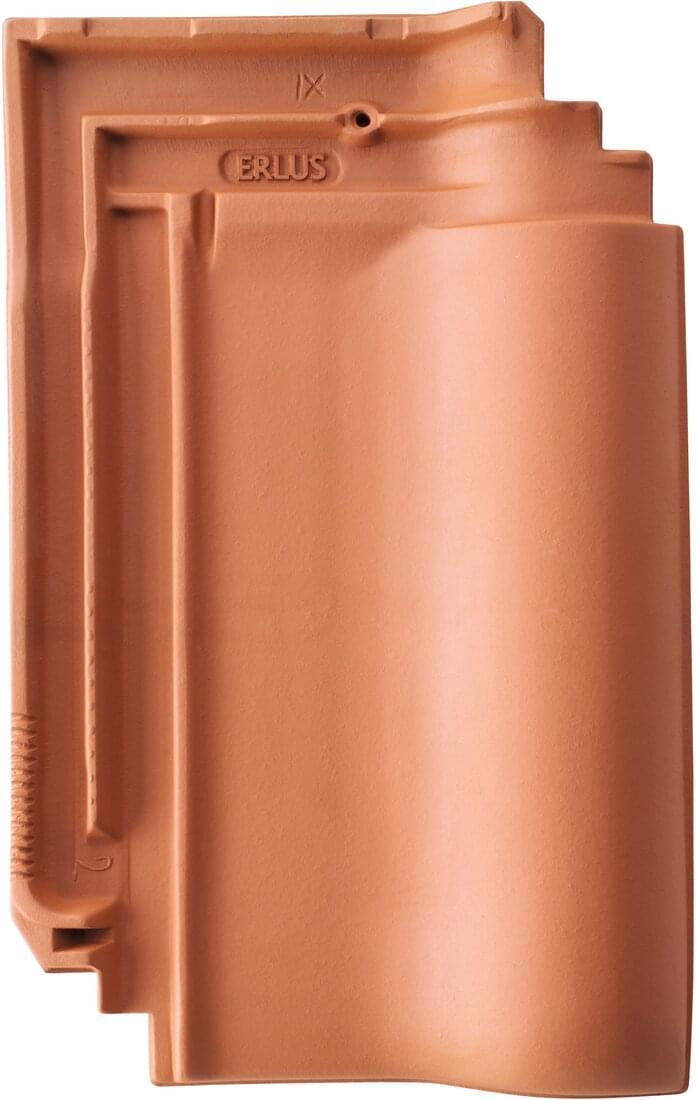

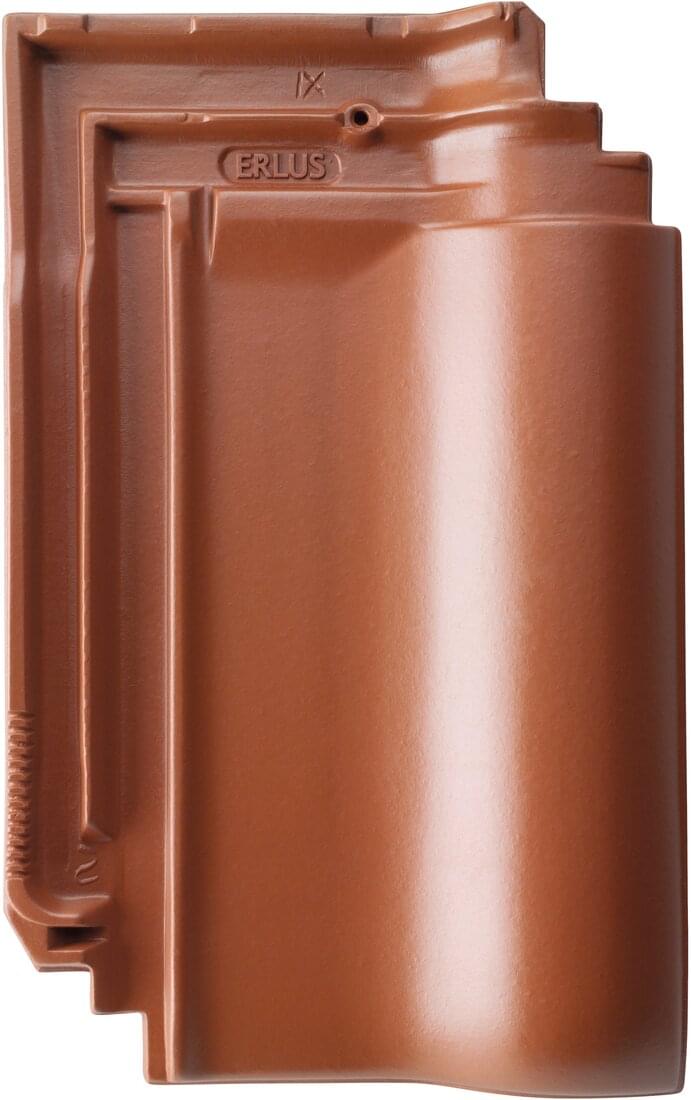

Flächenziegel
ERLUS Standardzubehör
ERLUS Markenzubehör
Dachflächen

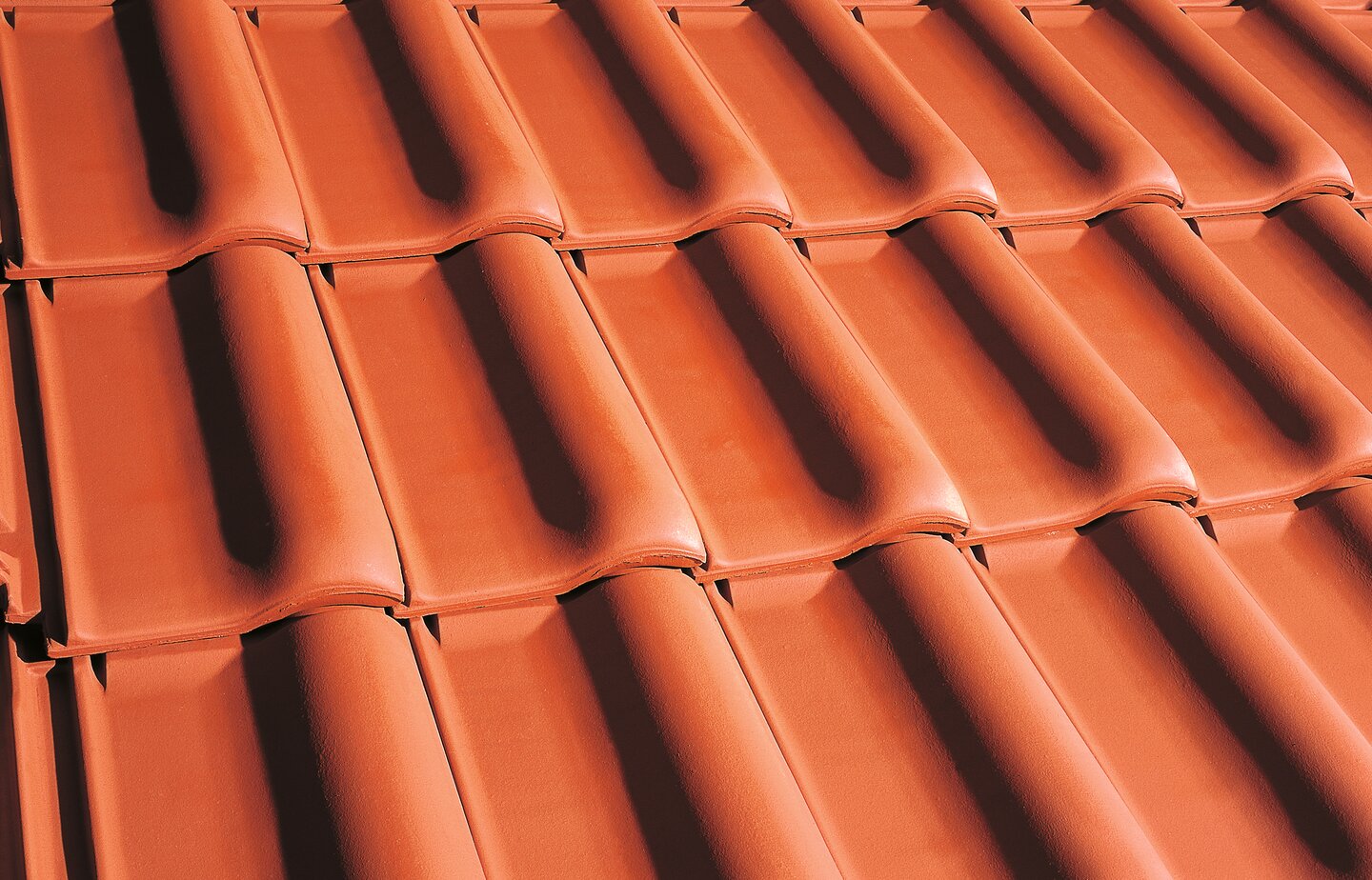

Naturrot

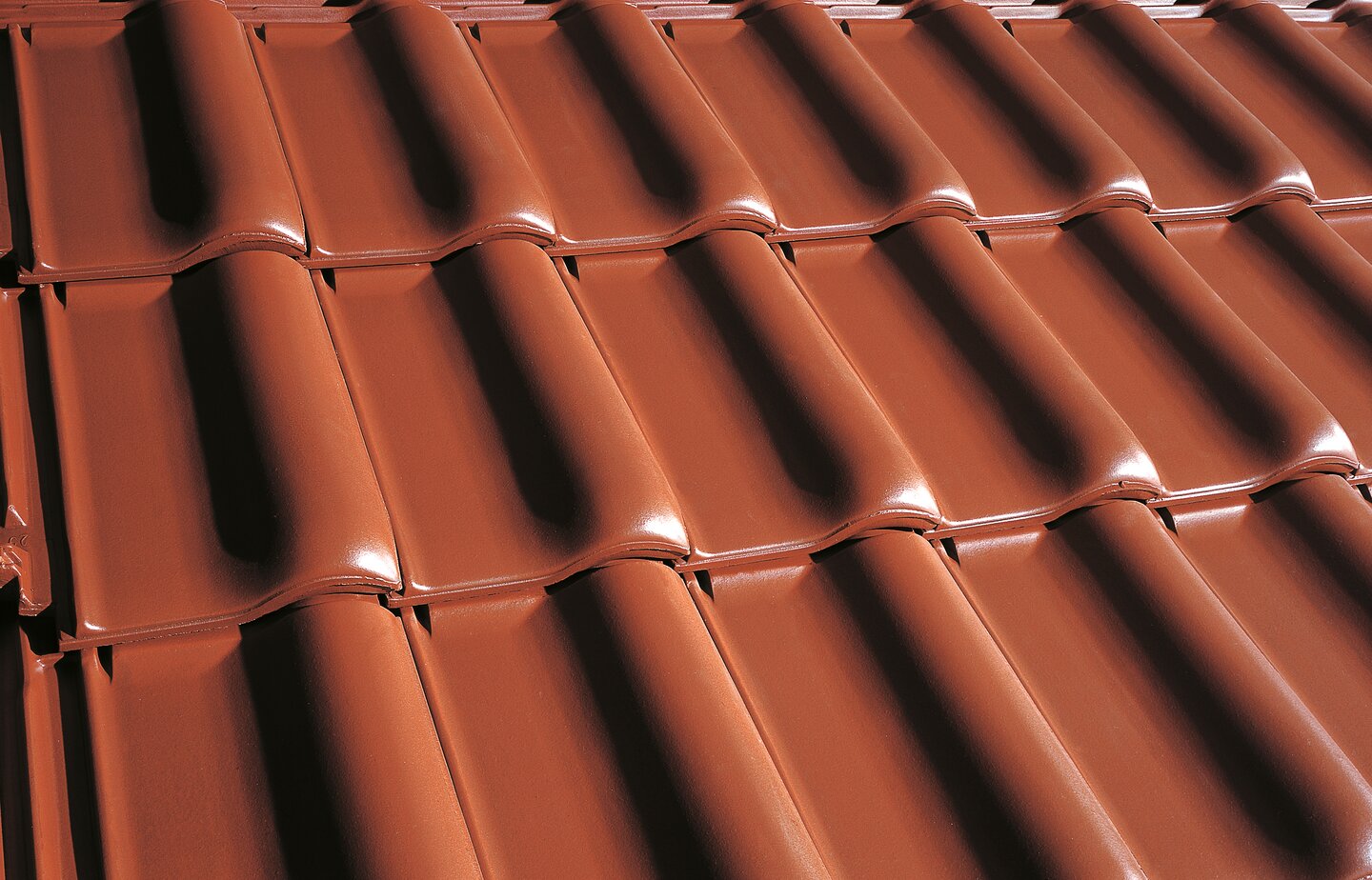

Kupferbraun

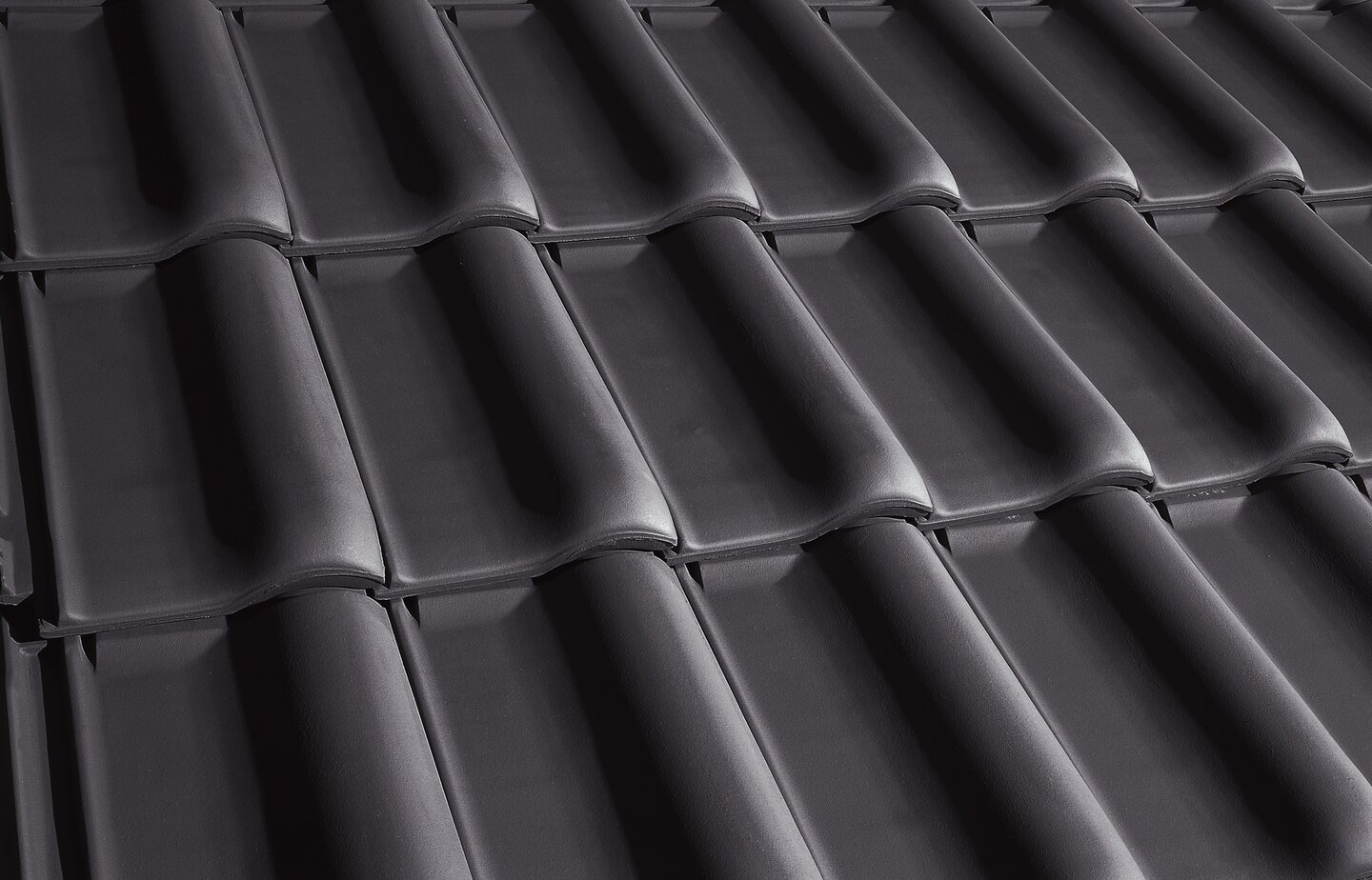

Anthrazit
