ERLUS E 58 SL-D

retour à la gamme

Palette de coloris

Gris graphite (teintée dans la masse)

Caractéristiques techniques

Dimensions :	env. 29,5 x 46,5 cm
Pureau moyen :	env. 32,5 - 35,5 cm
Largeur utile :	env. 24,3 cm
Tuiles par m² :	à partir 11,5 pièces
Poids au m², selon DIN 1055, lattage inclus :	env. 0,55 kN/m²
Poids réel au m² sans lattage :	env. 47 - 51 kg/m²
Nombre de pièces par palette :	240 pièces
Poids de la palette :	env. 1.035 kg
Paquets de :	5 pièces
Classe de résistance à la grêle :	4
Groupe de pureau :	34,0 cm

Autres données techniques

Valeur moyenne lattage à l´égout	env. 36 cm

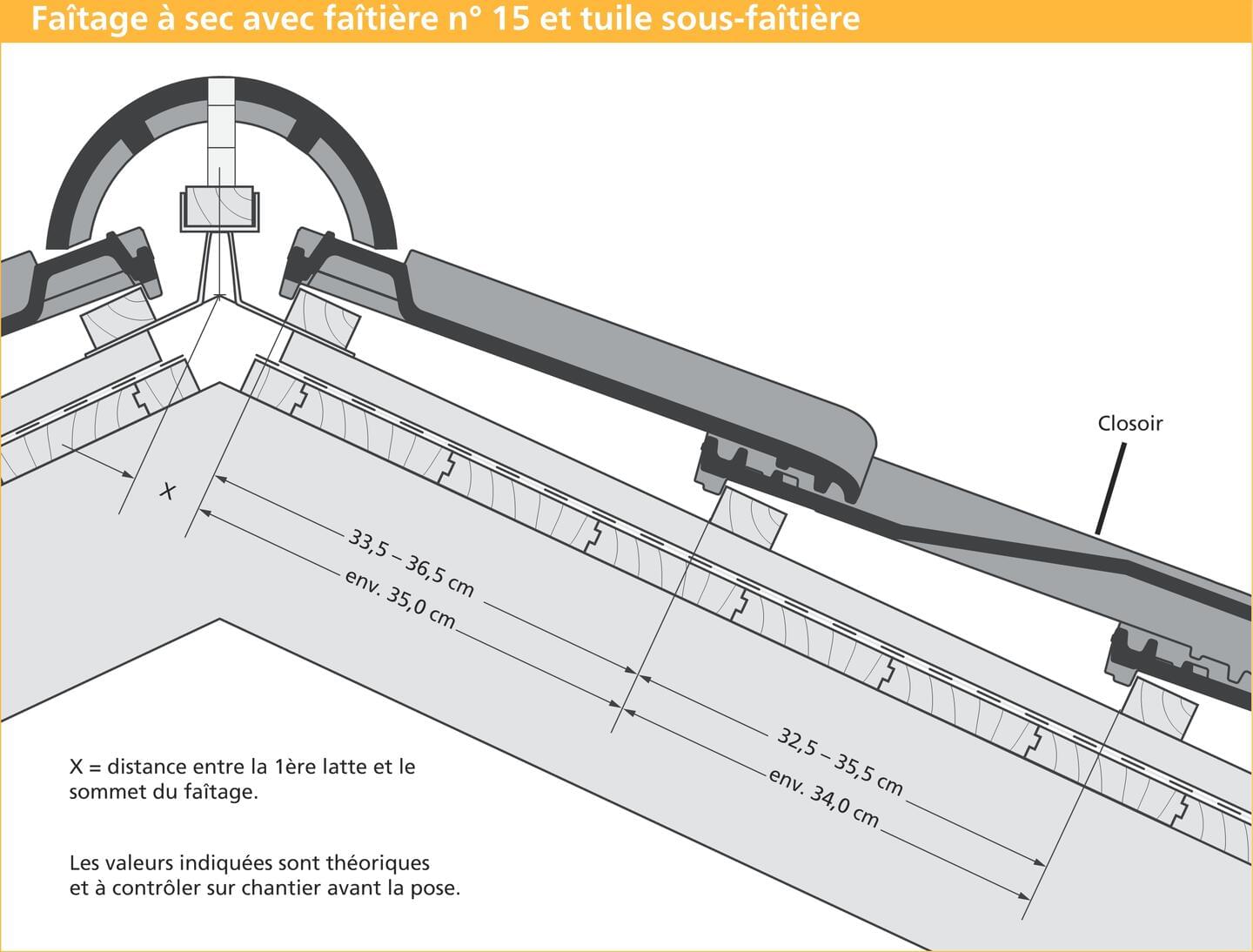

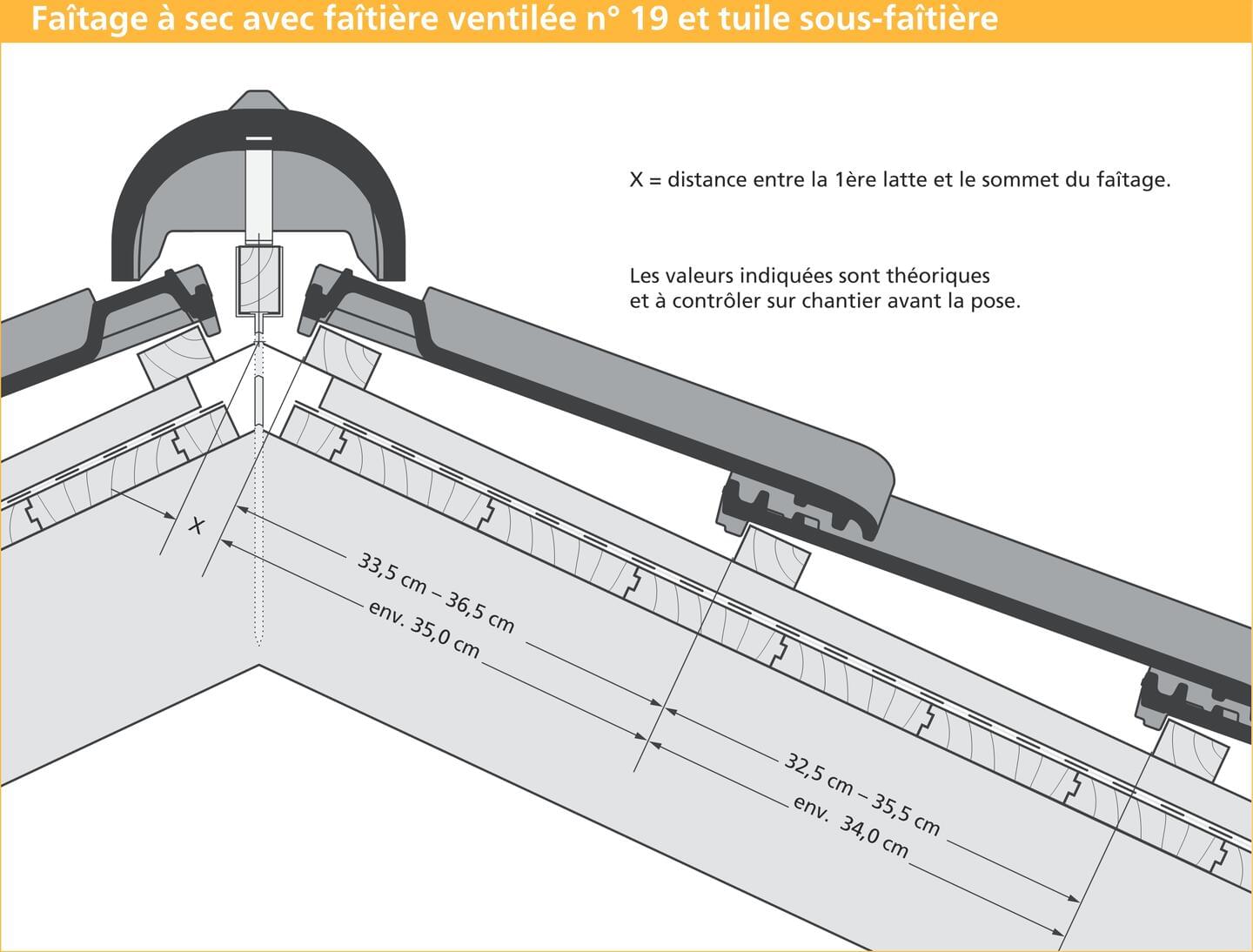

Distance entre l'axe du faîtage et la 1ère latte
X (distance) en mm	avec tuiles de sous-faîtage ¹⁾
Pente en °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Faîtière no. 15	60	55	50	45	45	45	40	40	45	-	-
Faîtière ventilée no. 15 Lü	70	65	60	60	55	50	50	45	45²⁾	45²⁾	40²⁾
Faîtière no. 18	45	40	35	35	30	30	30	30	30	25	20
Faîtière ventilée no. 19 Lü	40	35	30	30	30	30	25	30	35	-	-
Faîtière no. 21	40	35	30	30	25	25	25	25	25	25	-

X (distance) en mm	Distance entre l'axe du faîtage et la 1ère latte²⁾
Pente en °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Faîtière no. 15	70	65	60	60	60	55	60	55	55	-	-
Faîtière ventilée no. 15 Lü	75	70	65	60	55	50	-	-	-	-	-
Faîtière no. 18	50	45	45	45	30	30	30	30	30	25	20
Faîtière ventilée no. 19 Lü	50	40	35	35	30	30	25	30	-	-	-
Faîtière no. 21	50	40	35	35	30	30	30	25	25	-	-

1) sans closoir2) avec closoir

La mise en oeuvre des tuiles ERLUS E 58 SL doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.

Prescriptions de pose ERLUS pour la tuile ERLUS E 58 SL et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier

d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, pente nominale 20°, pente minimale 10°, selon les avancées technologiques actuelles.

Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.

Des exigences accrues sont:
- grande longueurs de rampant >10 m
- écoulement d'eau concentré sur des parties de la toiture, par ex. sous des descentes de gouttières, aux croisements de noues ou autres
- surfaces de toiture particulières telles que lucarnes incurvées, toits en tonneau ou conique / en cône
- régios enneigées > 1,5 kN/m² de charge de neige au sol
- régions exposées au vent de la zone 4 ou en situation de crête et de sommet ou de formation de gorges

Classes
Classe 1: Sous-couverture étanche à l´eau, realisée à partir de membrane étanche, recouvrant la contrelatte, soudée ou collée
Classe 2: Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3: Ecran souple ou rigide (posé sur un support continu, isolant ou voligeage) avec un traitement consolidé des joints/raccords et bande d´étanchéité aux clous sous la contrelatte
Classe 4: Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints
Classe 5: Ecran de sous-toiture souple ou rigide (posé sur support continu, isolant ou voligeage)

Définition du type de sous-couverture à utiliser
Pente du toit	exigence min.	une contrainte supplémentaire*
≥ 20°	Classe 5	Classe 4
de < 20° à ≥ 16°	Classe 4	Classe 3
de < 16° à ≥ 12°	Classe 3	Classe 2
de < 12° à ≥ 10°	Classe 1	Classe 1

Définition du type de sous-couverture à utiliser
Pente du toit	exigence min.	une contrainte supplémentaire*
≥ 20°	Classe 5	Classe 4
de < 20° à ≥ 16°	Classe 4	Classe 3
de < 16° à ≥ 12°	Classe 3	Classe 2
de < 12° à ≥ 10°	Classe 1	Classe 1

Nous recommandons de convenir par contrat individuel de l´exécution qui correspondra à l'état de la technique ou à l'état de la science et de la technique.

* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

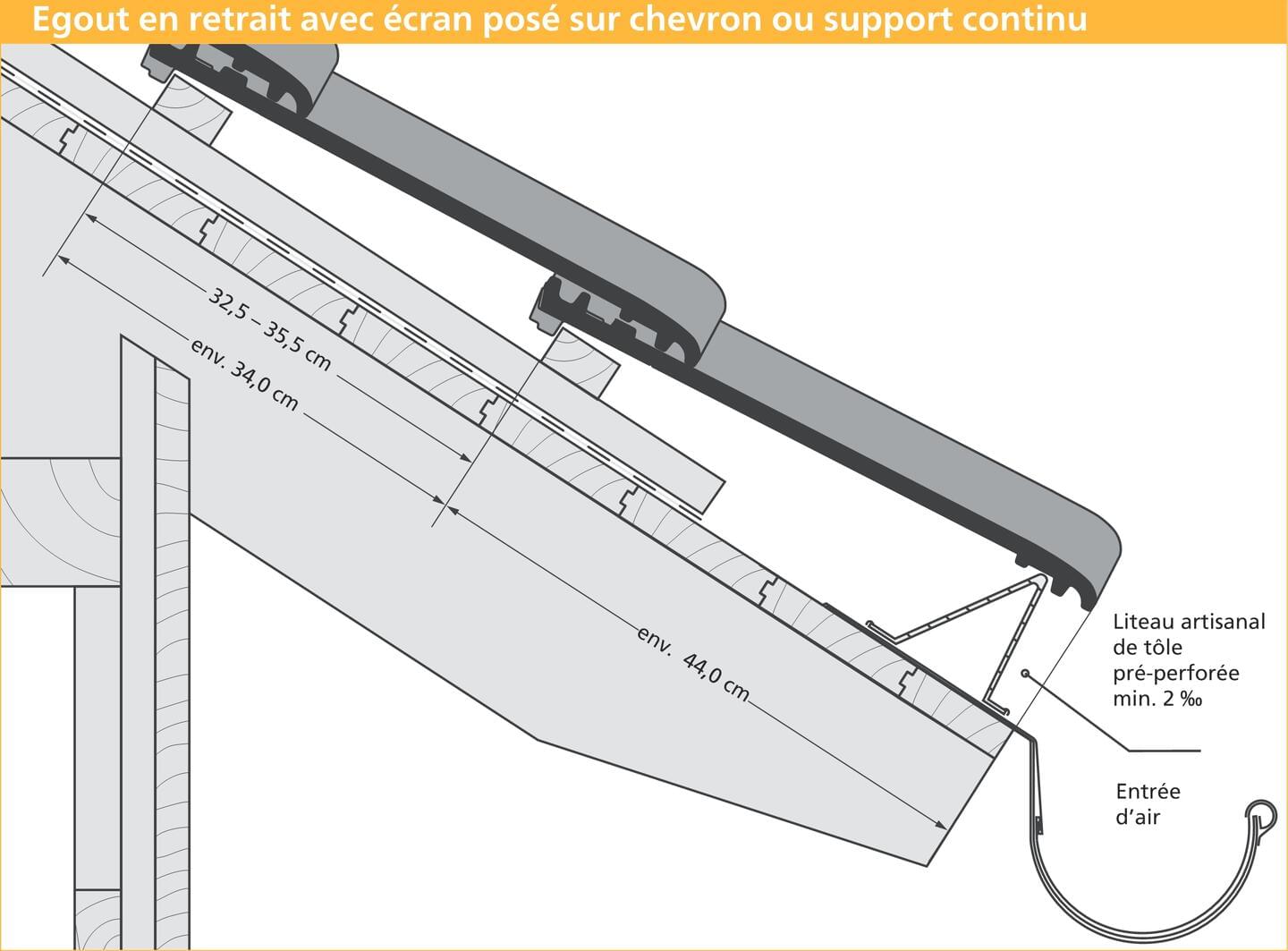

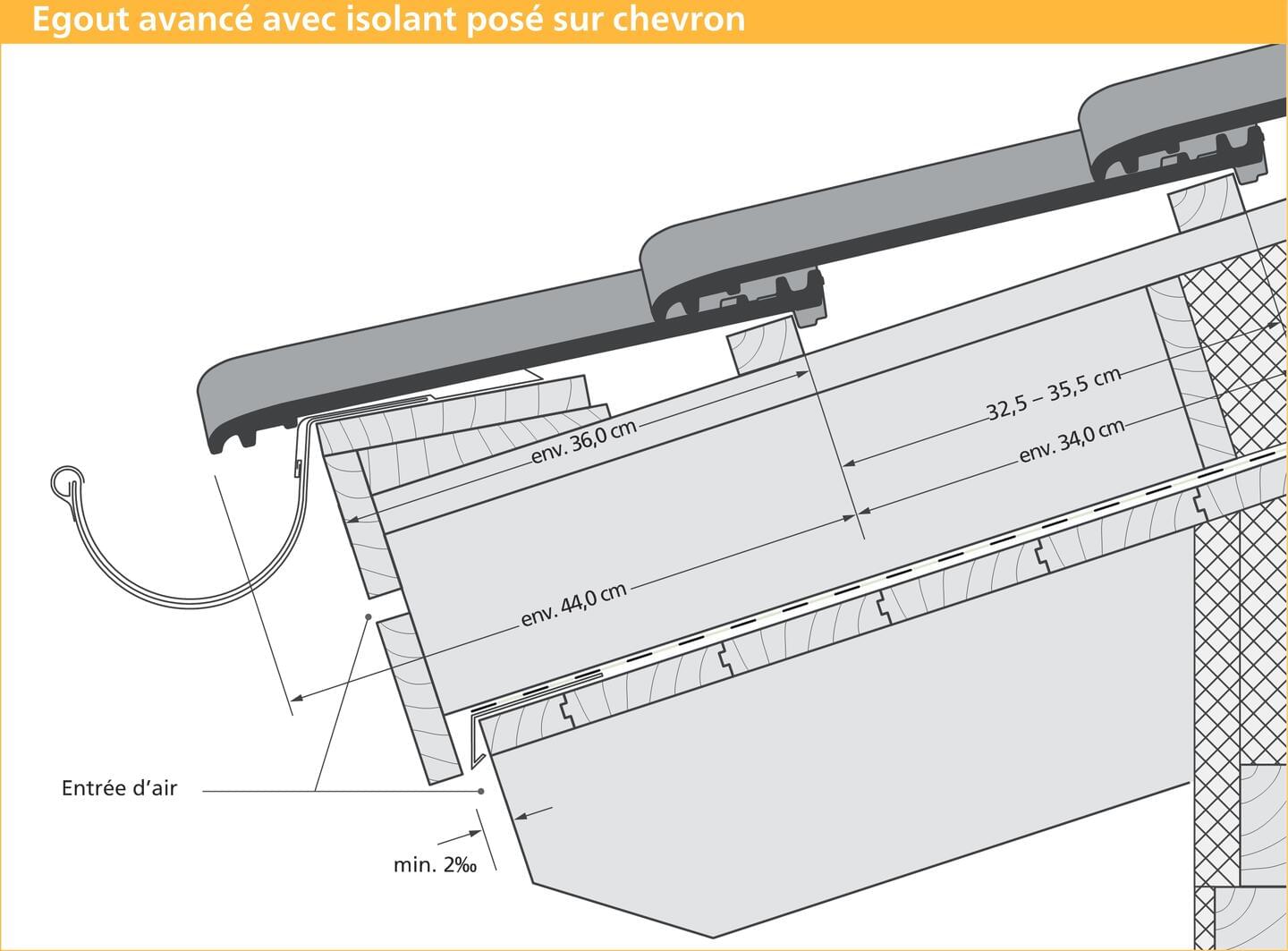

Dessins techniques

Argumentaire ERLUS E 58 SL-D

NOUVEAU: Engobe noblé gris graphite et gris ardoise
NOUVEAU: Grâce au quadruple recouvrement à l´angle de tuile
NOUVEAU: Teintée dans la masse
Gamme complète d ́accessoires de qualité y compris tuiles en aluminium.
Particulièrement robuste et résistante à la casse
Groupe de pureau 34,0 cm
Très haute résistance aux tempêtes : vents portants ou turbulences grâce au quadruple recouvrement à l´angle des tuiles.
Mise en oeuvre très confortable grâce à un jeu latéral entre tuiles important
Pente nominale (sans écran) : 20°
30 mm de pureau variable

Tuile standard

Accessoires ERLUS

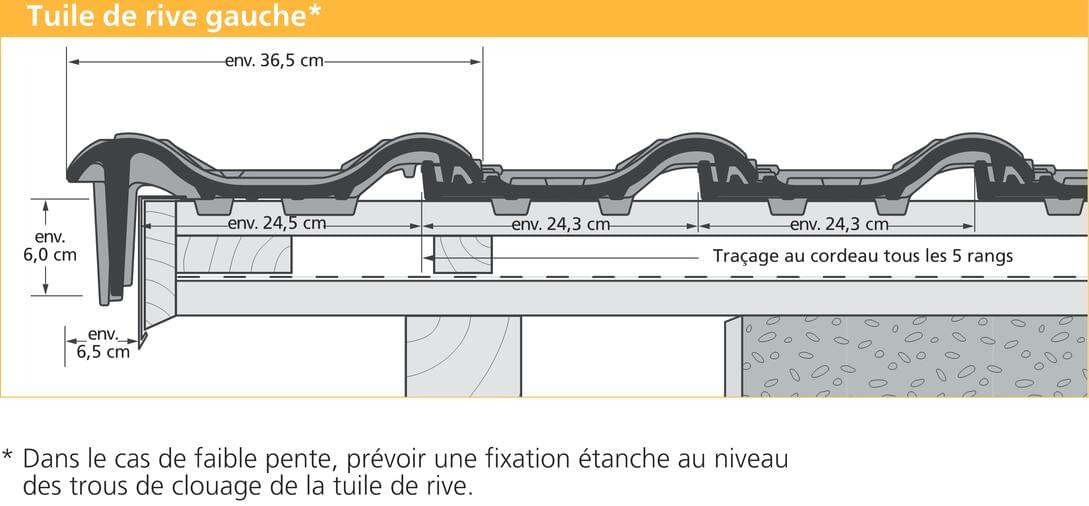

Tuile de rive gauche

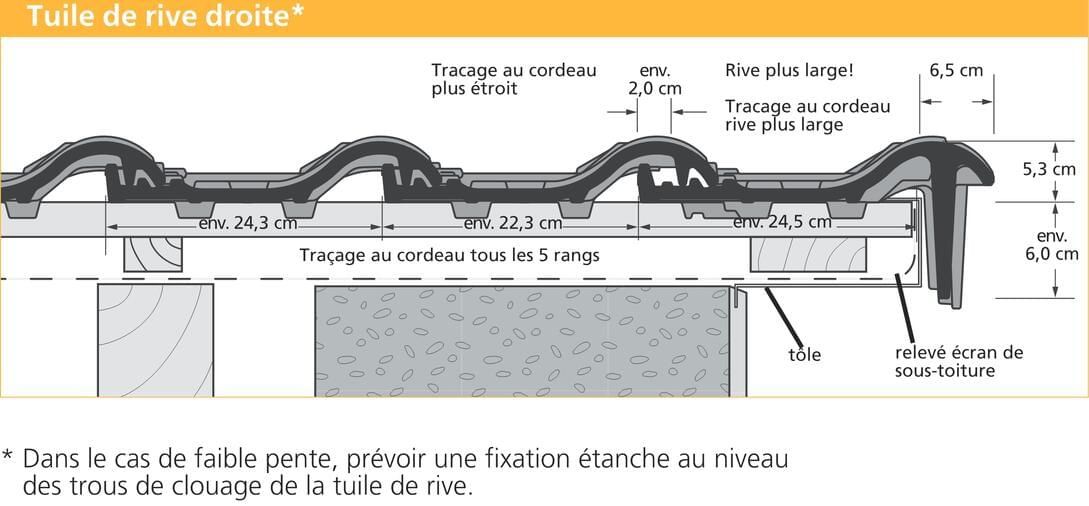

Tuile de rive droite

Tuile double bourrelet

Tuile sous faîtière

Tuile sous faîtière de rive gauche

Tuile sous faîtière de rive droite

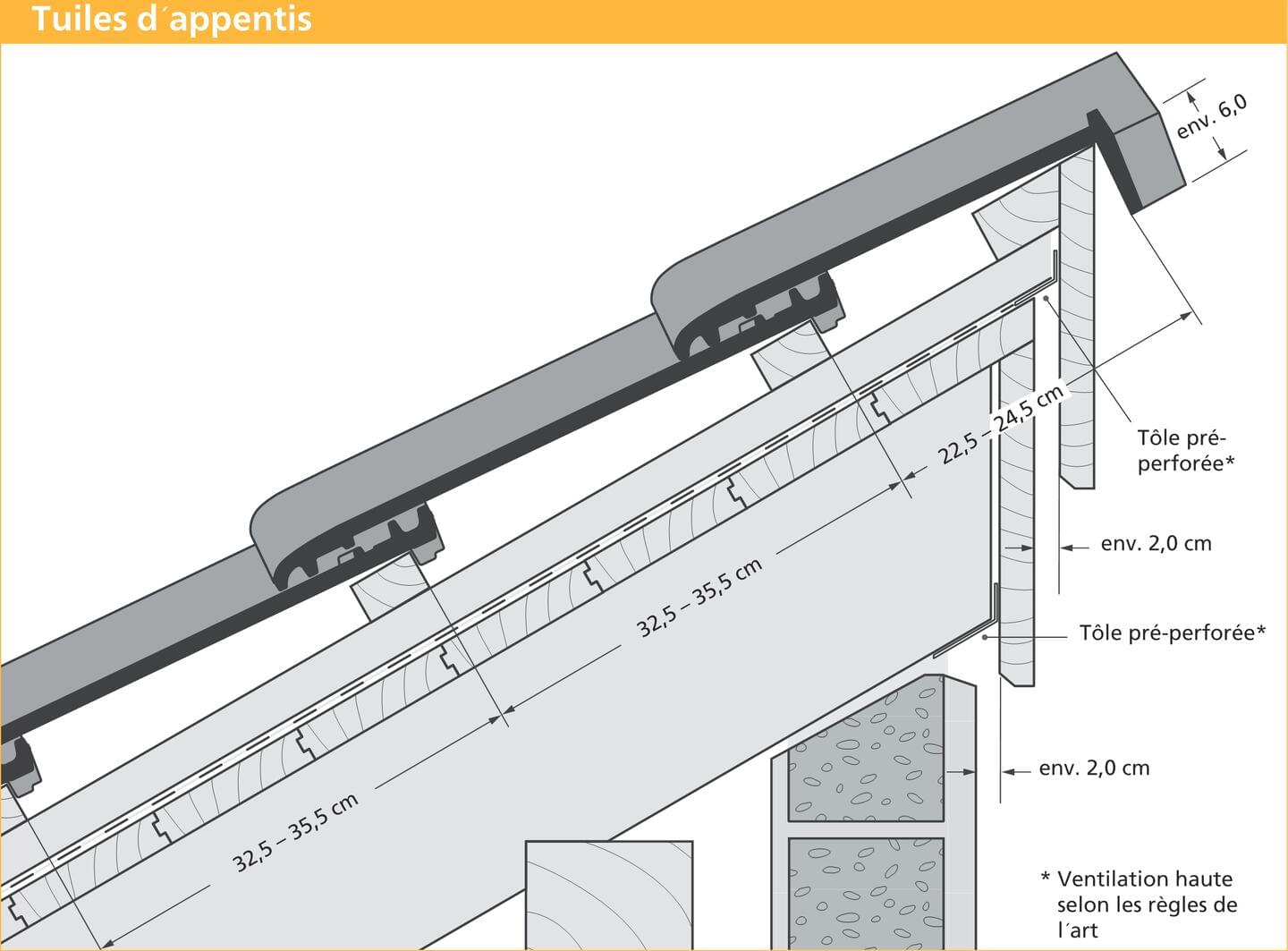

Tuile d‘appentis

Tuile d‘appentis de rive gauche

Tuile d‘appentis de rive droite

Châtière

Accessoires marque ERLUS

Tuile alu. de ventilation sanitaire

Tuile alu. de passage de mât d'antenne

Tuile alu. de passage tuyau de panneaux solaires

Tuile alu. avec support pour échelle pare-neige

Tuile alu. avec support pour 2 tubes pare-neige

Manchon de raccord pour tubes alu. pare-neige

Tuile alu. avec support pour rondins bois pare-neige

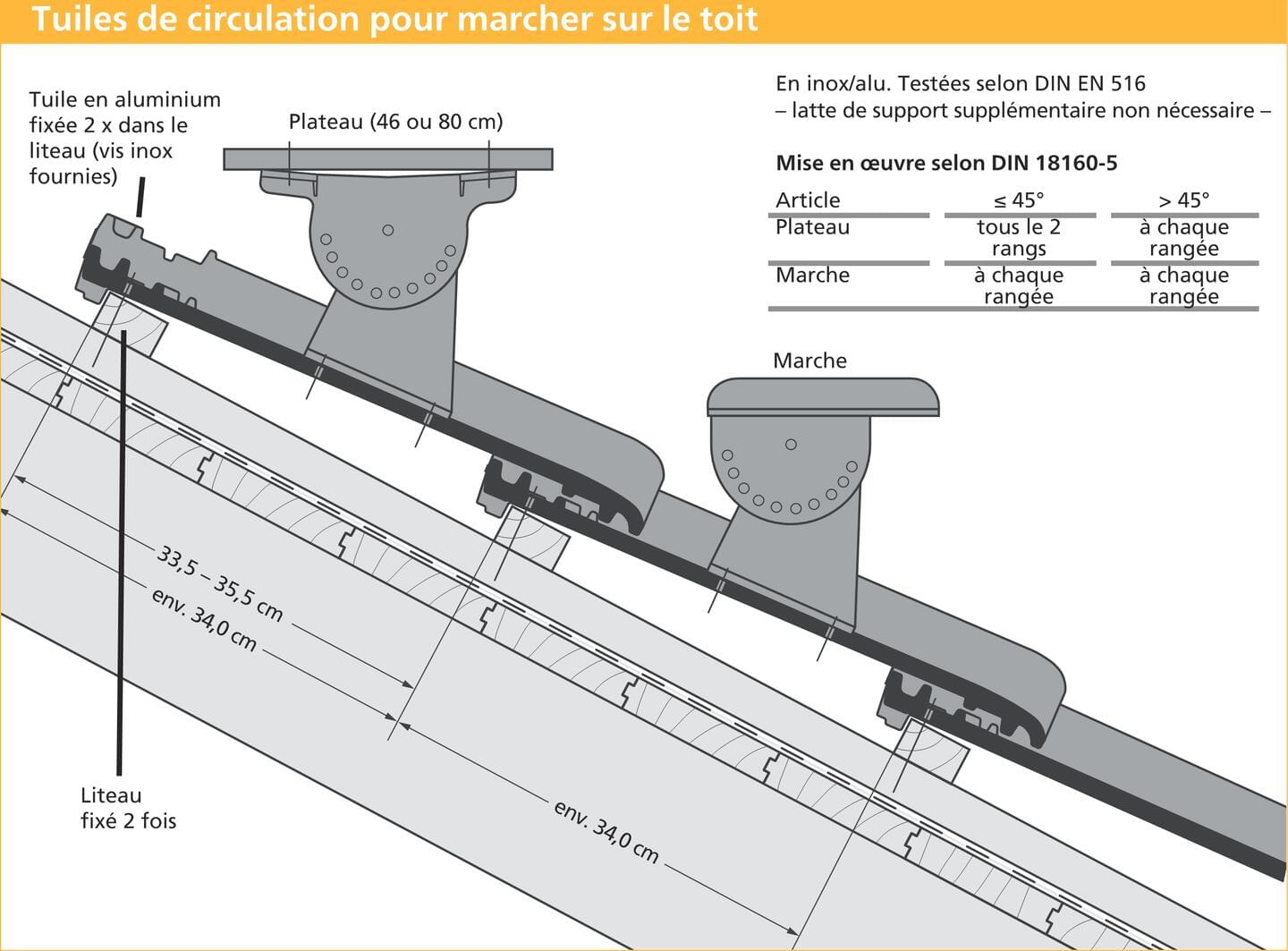

Tuile alu. de circulation

2 tuiles alu. de circulation, dim. 50 x 25 cm

2 tuiles alu. de circulation, dim. 80 x 25 cm

Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm

Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation

Tuile alu. support avec crochet de service

Tuile alu. de support de panneaux solaires

ERLUS système universel de support de panneau solaire avec châtière

Crochets de pannetonnage universels ERLUS type I M pour section de latte 24x48

Crochets de pannetonnage universels ERLUS type II M pour section de latte 30/50

Aspect de surface

Références

La tuile panne universelle

La tuile en terre cuite ERLUS E 58 SL-D est un modèle économique qui rassemble tous les avantages de la famille des tuiles pannes. Son moule est dérivé de la panne traditionnelle E 58 mais de nombreux détails la distinguent du modèle d´origine. Cette tuile est particulièrement adaptée pour la rénovation des toitures couvertes en tuiles béton de par sa zone de pureau. Bien qu´elle ait la facilité de pose d´une tuile de taille moyenne, la tuile ERLUS E 58 SL-D a le rendu visuel d'une tuile de petit format.

Tuiles par m²: à partir 11,5 pièces

Pente minimale: 10 °

Pente nominale: 20 °
