Ergoldsbacher Karat® XXL

retour à la gamme

Palette de coloris

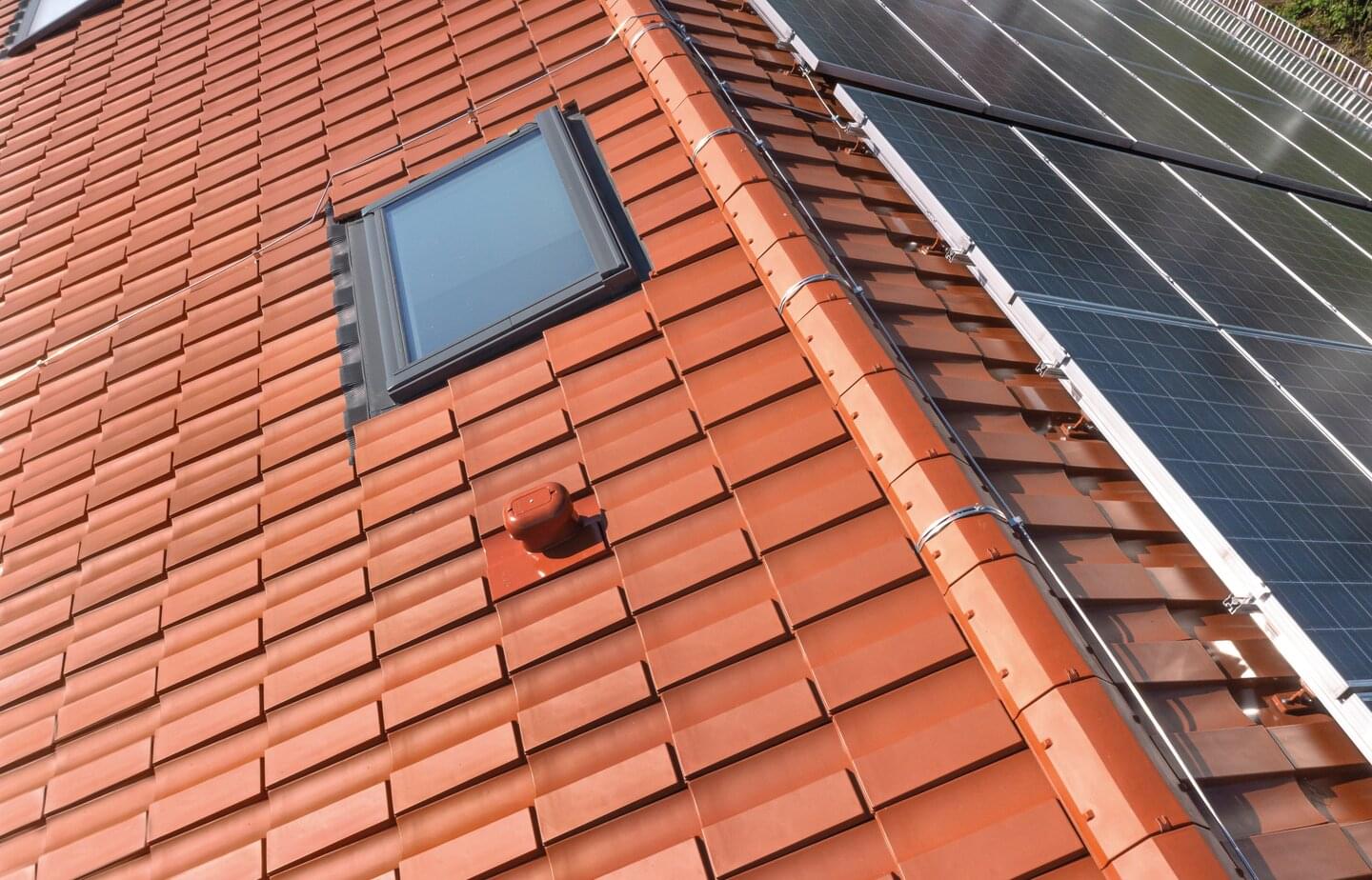

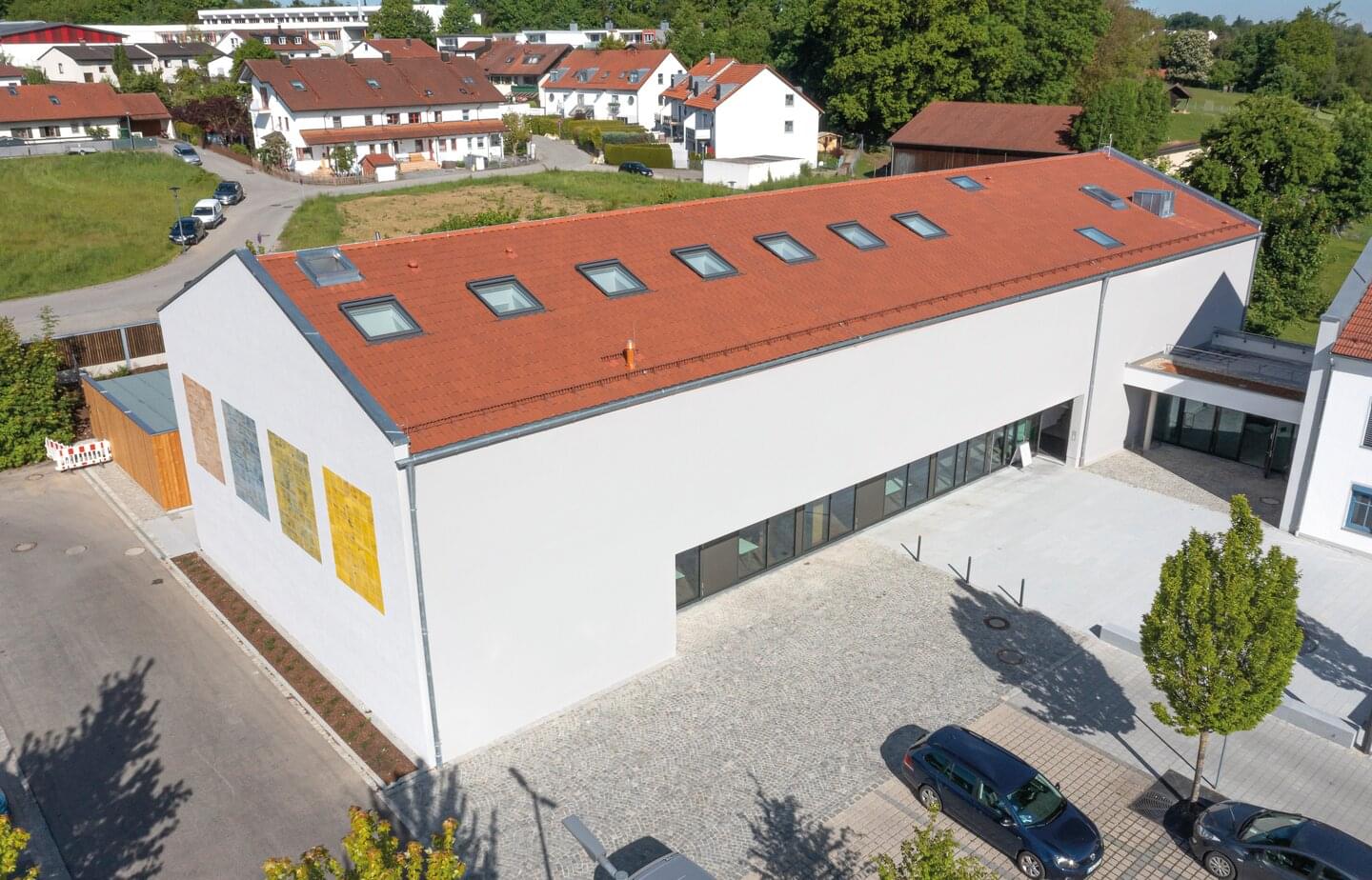

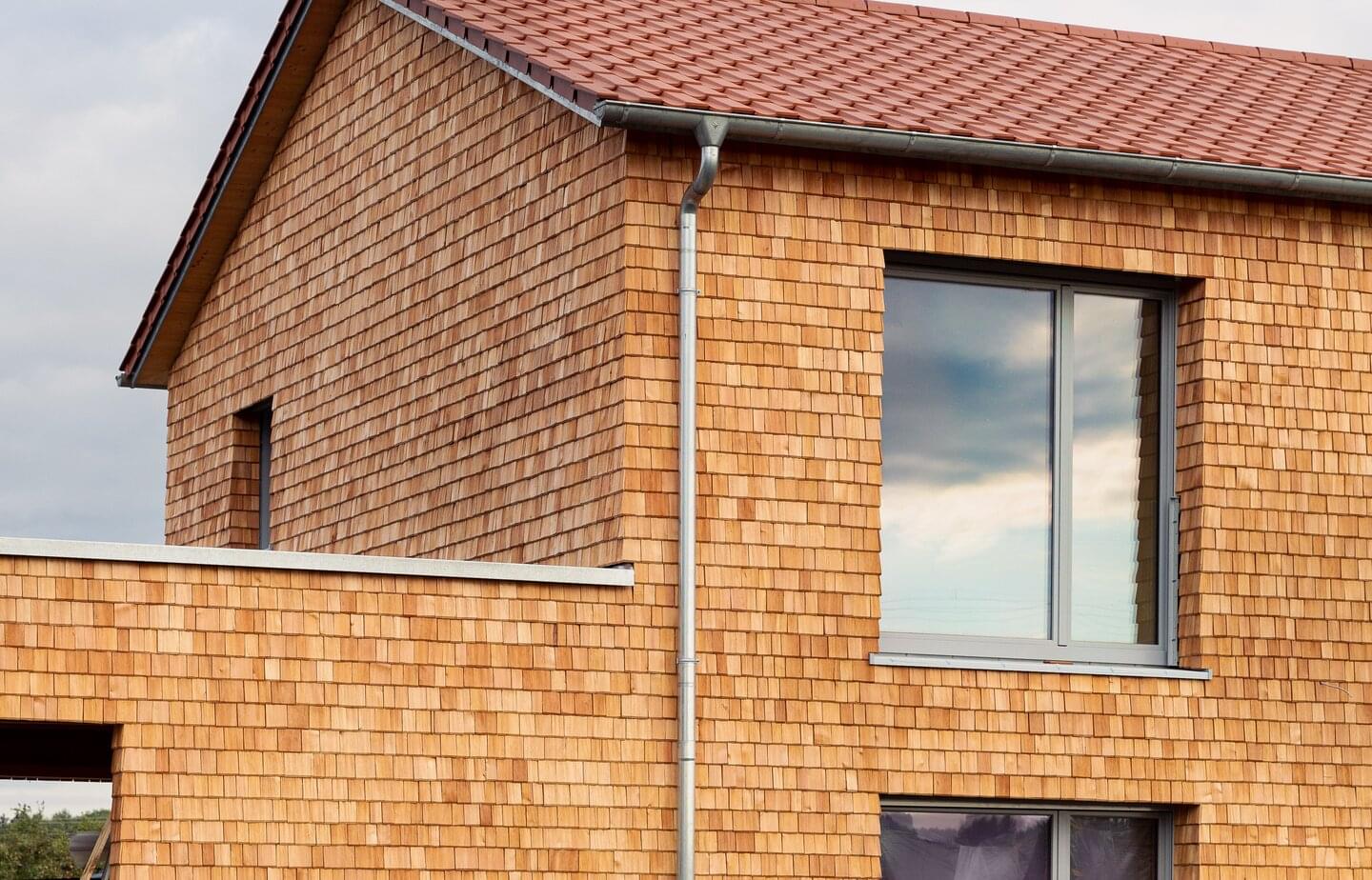

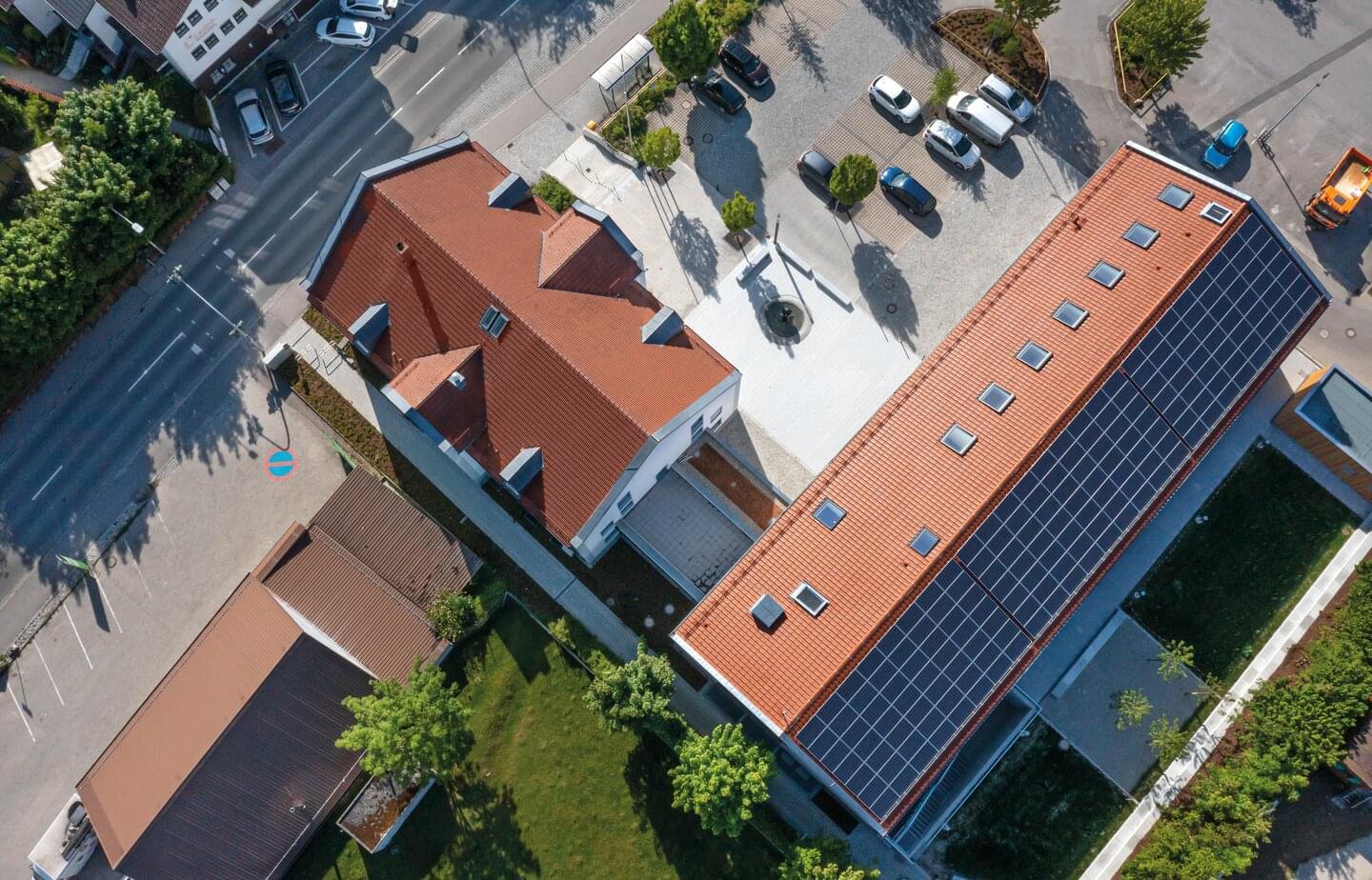

Rouge vieilli

2006: Ergoldsbacher Karat® XXL

Caractéristiques techniques

Dimensions :	env. 32,5 x 48,0 cm
Pureau moyen :	env. 38,5 - 40,5 cm
Largeur utile :	env. 26,7 cm
Tuiles par m² :	à partir 9,0 pièces
Poids au m², selon DIN 1055, lattage inclus :	env. 0,55 kN/m²
Poids réel au m² sans lattage :	env. 47,7 kg/m²
Nombre de pièces par palette :	224 pièces
Poids de la palette :	env. 1.235 kg
Paquets de :	4 pièces
Classe de résistance à la grêle :	4
Groupe de pureau :	38,5 cm

Autres données techniques

Valeur moyenne lattage à l´égout	env. 37 cm

Distance entre l'axe du faîtage et la 1ère latte
X (distance) en mm	avec tuiles de sous-faîtage ¹⁾
Pente en °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Faîtière no. 17	50	50	40	40	35	35	35	30	30	-	-
Faîtière ventilée no. 17 Lü	55	50	45	45	40	40	40	30	-	-	-
Faîtière ventilée no. 19 Lü	40	30	30	30	-	-	-	-	-	-	-

X (distance) en mm	Distance entre l'axe du faîtage et la 1ère latte²⁾
Pente en °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Faîtière no. 17	55	50	45	45	40	40	40	45	-	-	-
Faîtière ventilée no. 17 Lü	60	55	50	50	45	45	-	-	-	-	-
Faîtière ventilée no. 19 Lü	-	-	-	-	-	-	-	-	-	-	-

1) sans closoir2) avec closoir

La mise en oeuvre des tuiles Karat® XXL doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.

Prescriptions de pose ERLUS pour la tuile Karat® XXL et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier

Pente nominale 20°, pente minimale 10°, d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, selon les avancées technologiques actuelles.

Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.

Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit

Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés

Définition du type de sous-couverture à utiliser
Pente du toit	exigence min.	une contrainte supplémentaire*
≥ 22°	Classe 5	Classe 4
de < 22° à ≥ 18°	Classe 4	Classe 3
de < 18° à ≥ 14°	Classe 3	Classe 2
de < 14° à ≥ 10°	Classe 1	Classe 1

Définition du type de sous-couverture à utiliser
Pente du toit	exigence min.	une contrainte supplémentaire*
≥ 22°	Classe 5	Classe 4
de < 22° à ≥ 18°	Classe 4	Classe 3
de < 18° à ≥ 14°	Classe 3	Classe 2
de < 14° à ≥ 10°	Classe 1	Classe 1

* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

Dessins techniques

Argumentaire Karat® XXL

Manipulation facile 5,3 kg par pièce Paquets de 4
Double emboîtement en tête et double emboîtement latéral
Fonctionnelle et sûre grâce à son double emboîtement en tête et son double emboîtement latéral
Lauréate du reddot design award
Rentable Moins de 10 pièces par m² Pose facile et rapide
Regeldachneigung 22°
Pureau variable de 20 mm
Groupe de pureau: 38,5 cm. Modèle de la famille XXL.

Tuile standard

Accessoires ERLUS

Tuile de rive gauche

Tuile de rive droite

Tuile sous faîtière

Tuile sous faîtière de rive gauche

Tuile sous faîtière de rive droite

Tuile d‘appentis

Tuile d‘appentis de rive gauche

Tuile d‘appentis de rive droite

Châtière

Faîtière no. 17

About de faîtière no. 17

Faîtière d‘ajustement no. 17

Faîtière ventilée no. 17 Lü

Faîtière de début no. 17 Lü

Faîtière de fin no. 17 Lü

Accessoires marque ERLUS

Tuile alu. de ventilation sanitaire

Tuile alu. de passage de mât d'antenne

Tuile alu. de passage tuyau de panneaux solaires

Tuile alu. avec support pour échelle pare-neige

Echelle pare-neige (20 cm x 3 m)

Tuile alu. avec support pour 2 tubes pare-neige

Tube alu. pare-neige (2 mètres)

Manchon de raccord pour tubes alu. pare-neige

Tuile alu. avec support pour rondins bois pare-neige

Tuile alu. de circulation

2 tuiles alu. de circulation, dim. 50 x 25 cm

2 tuiles alu. de circulation, dim. 80 x 25 cm

Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm

Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation

Tuile alu. support avec crochet de service

Tuile alu. de support de panneaux solaires

Rallonge de fronton céramique universelle pour about de faîtière

Rencontre 3 directions céramique no. 17 N

About d'arêtier arrondi pour faîtières céramiqueno. 17

ERLUS système universel de support de panneau solaire avec châtière

Crochets de pannetonnage universels ERLUS type I M pour section de latte 24x48

Crochets de pannetonnage universels ERLUS type II M pour section de latte 30/50

Clips faîtières no. 15/17

Clips faîtières no. 15/17 Lü

Closoir alu. (31 cm x 5 m)

Closoir peigne d'égout, élément d'1 mètre

Aluminium fronton d'about de faîtage

Aspect de surface

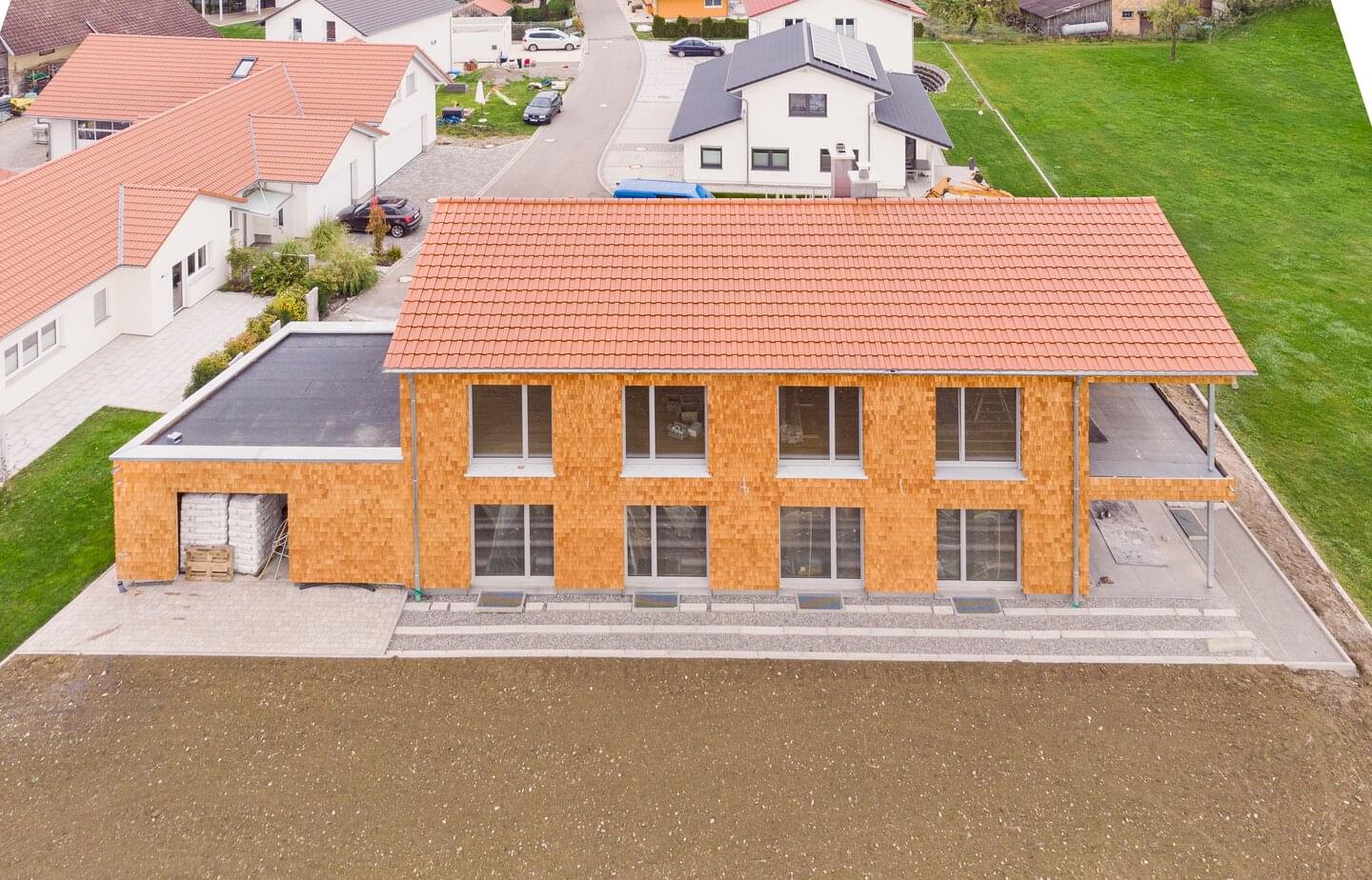

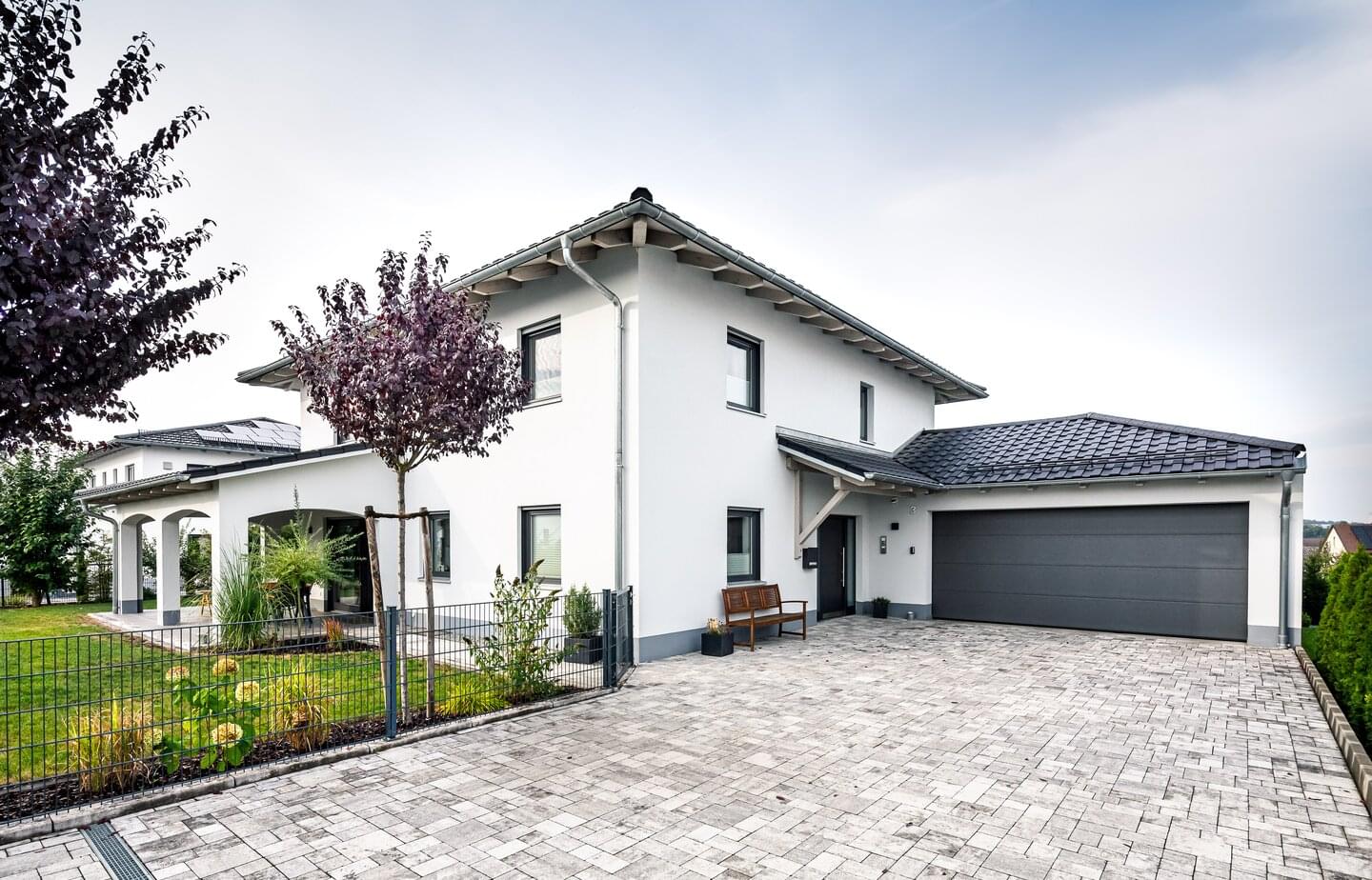

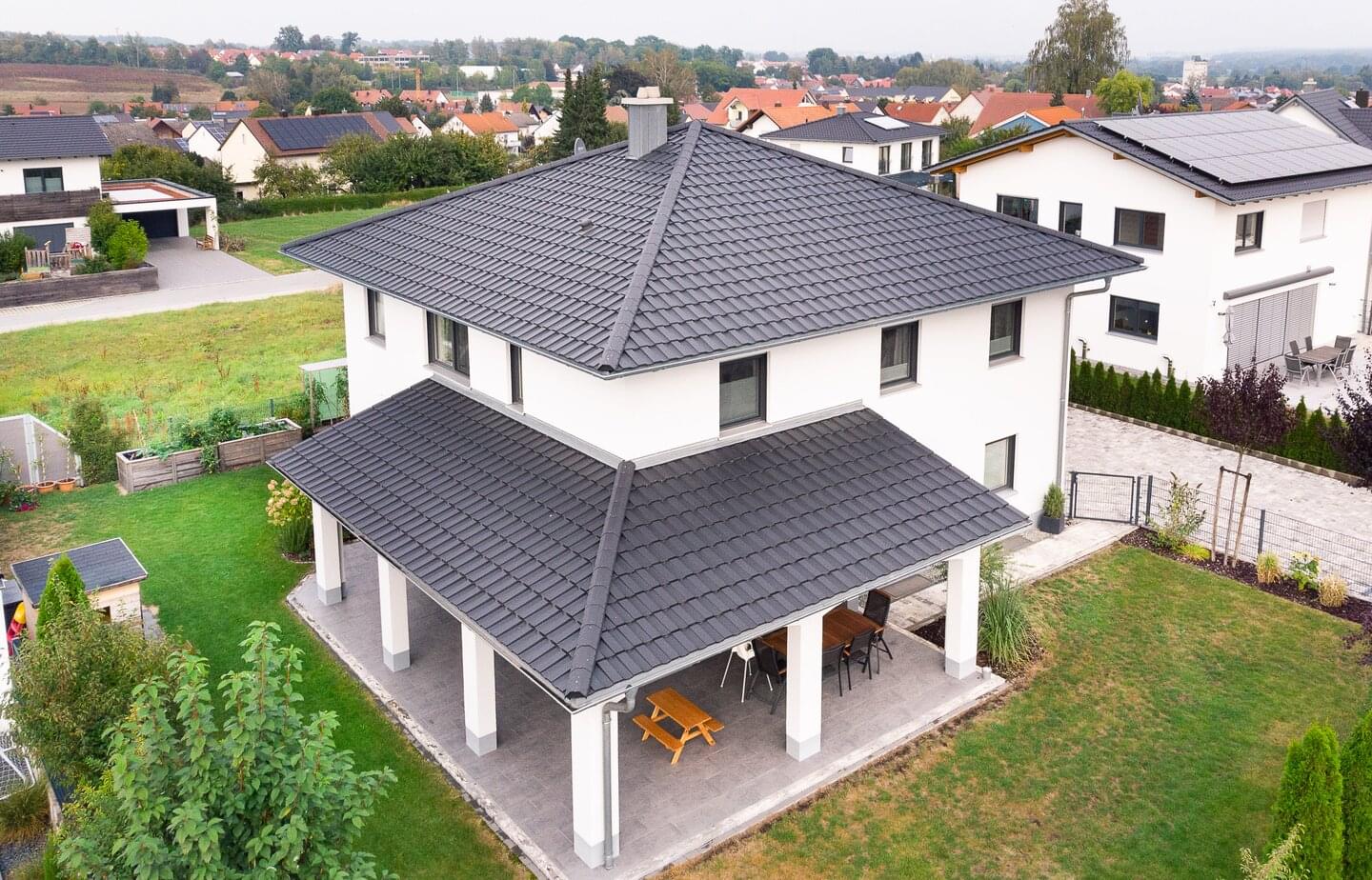

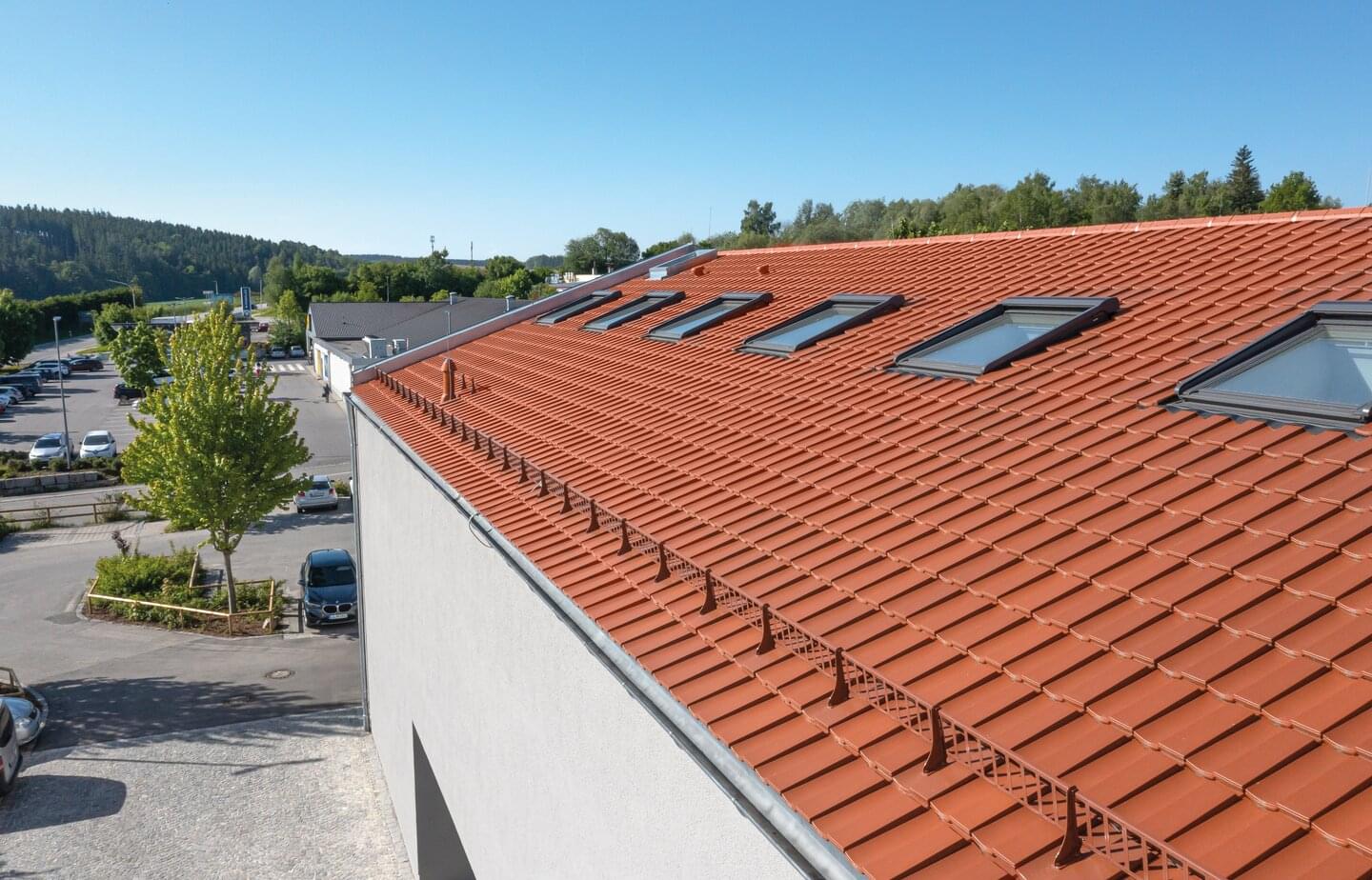

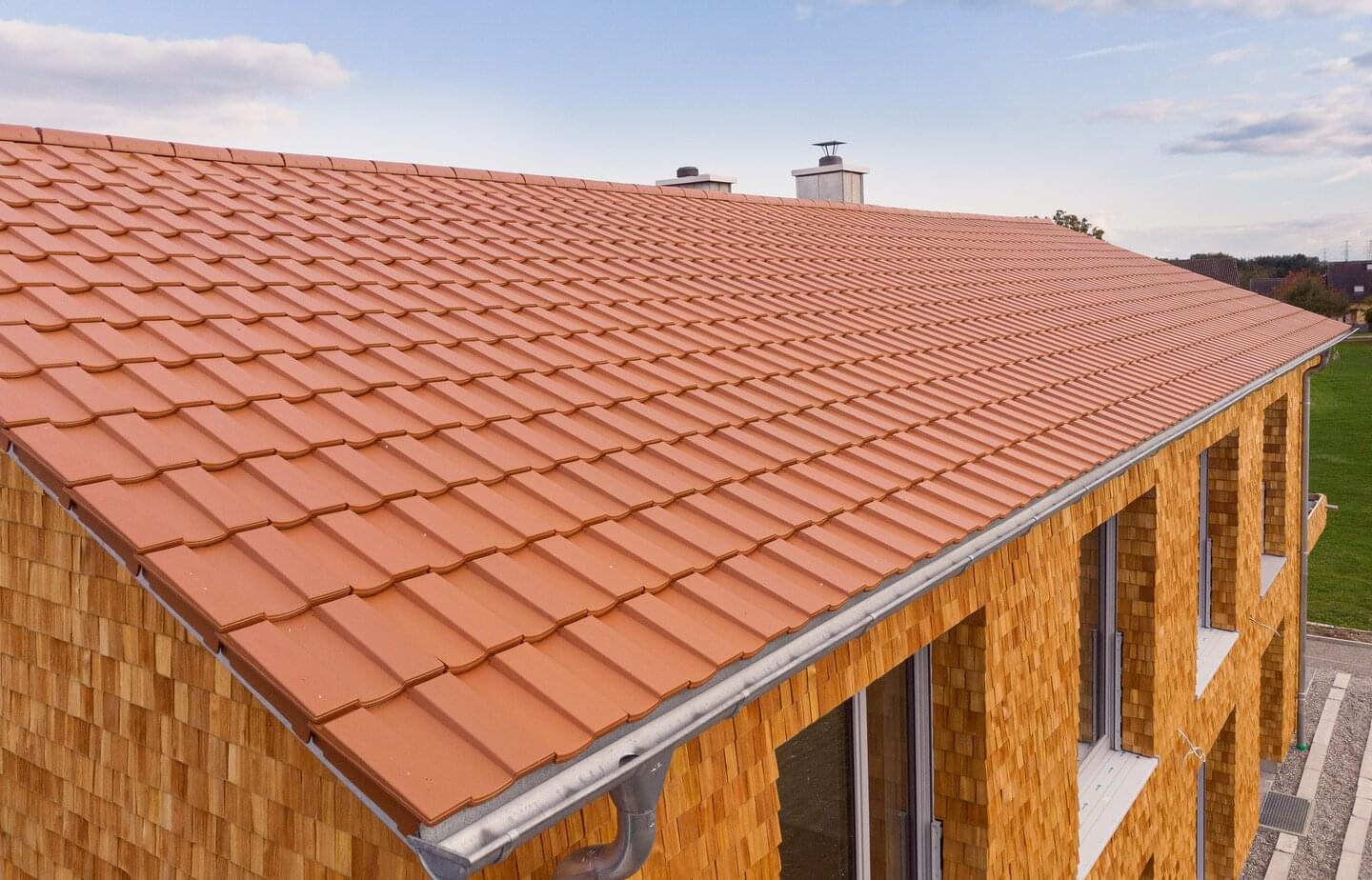

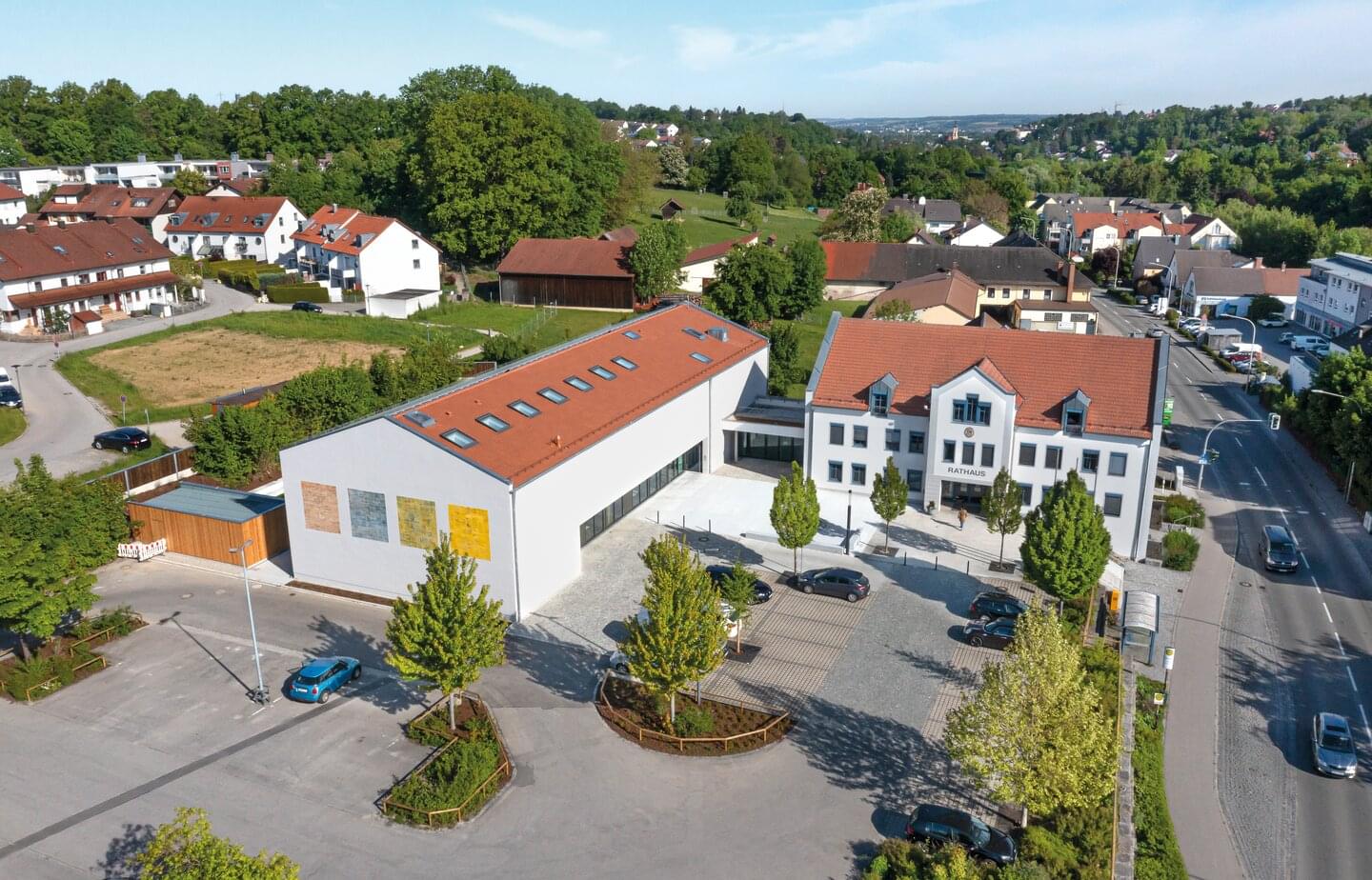

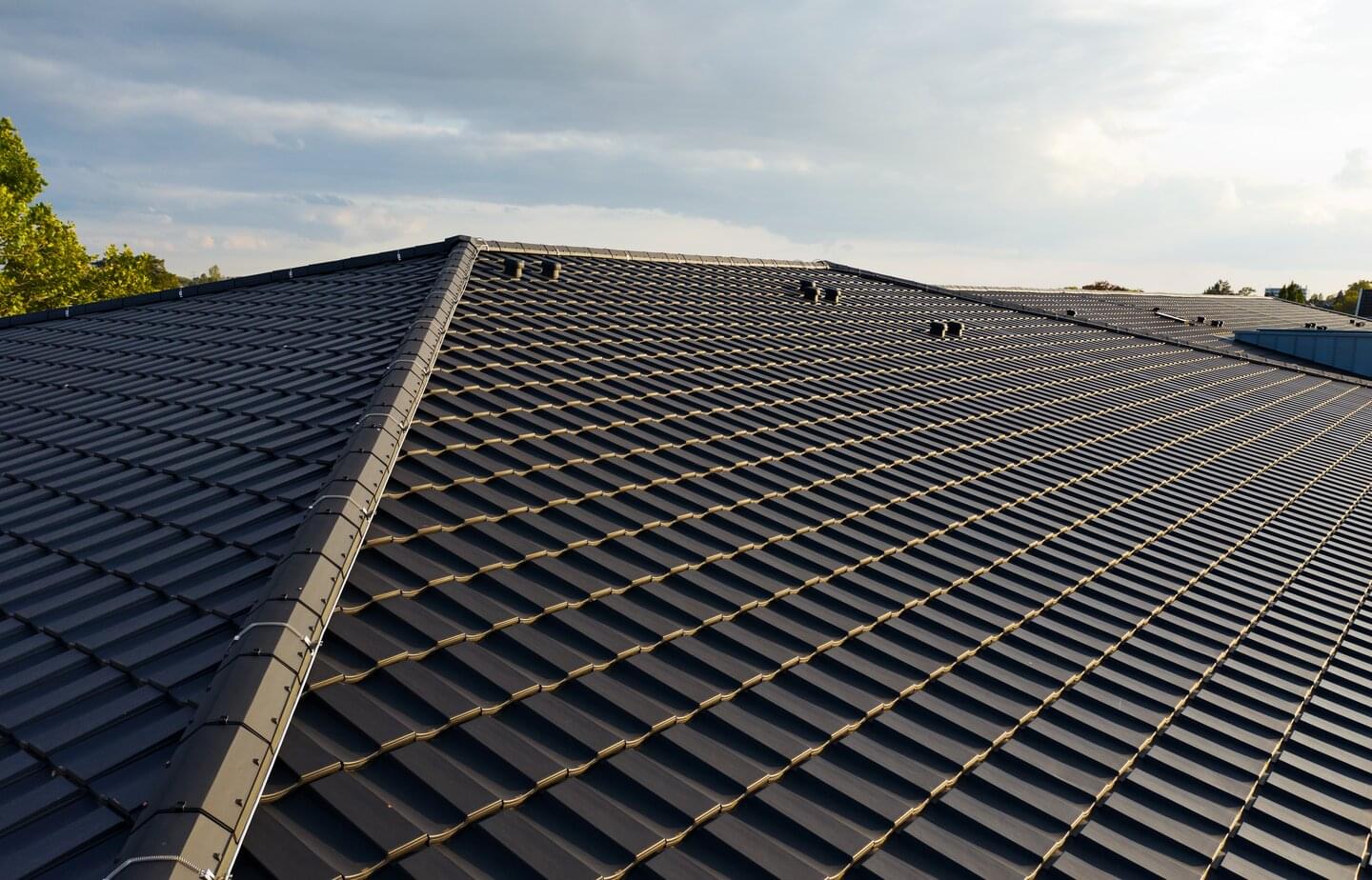

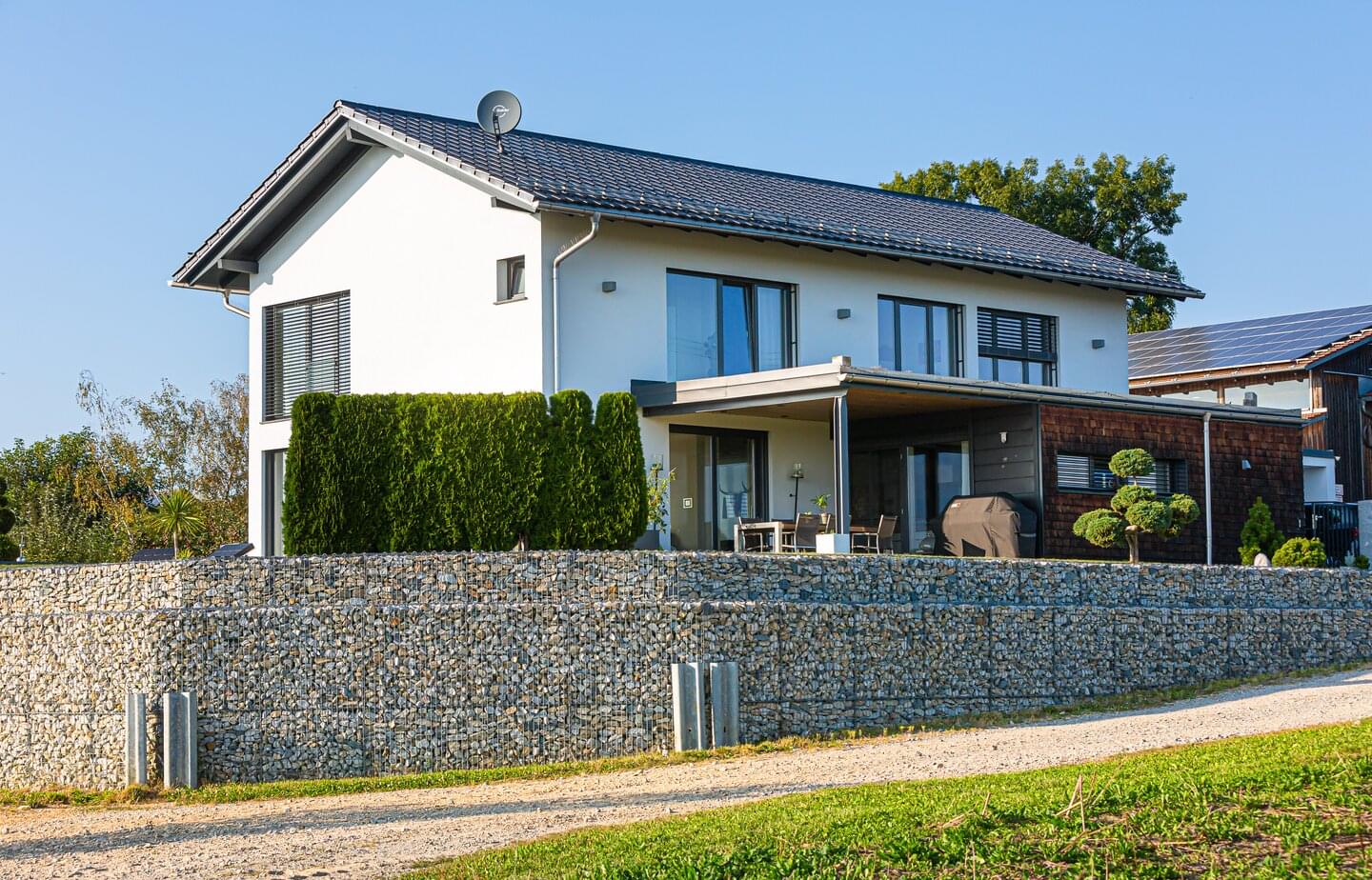

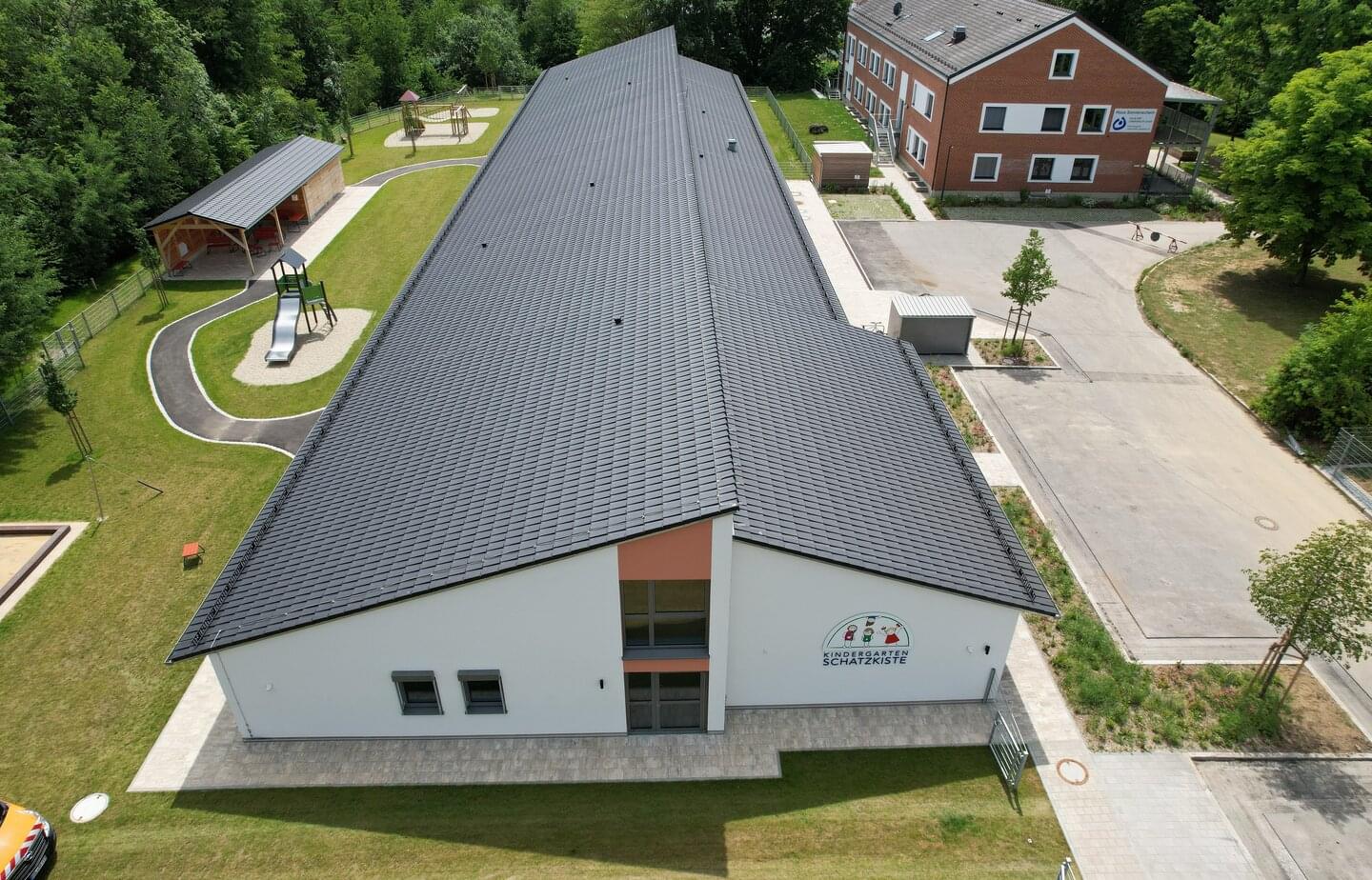

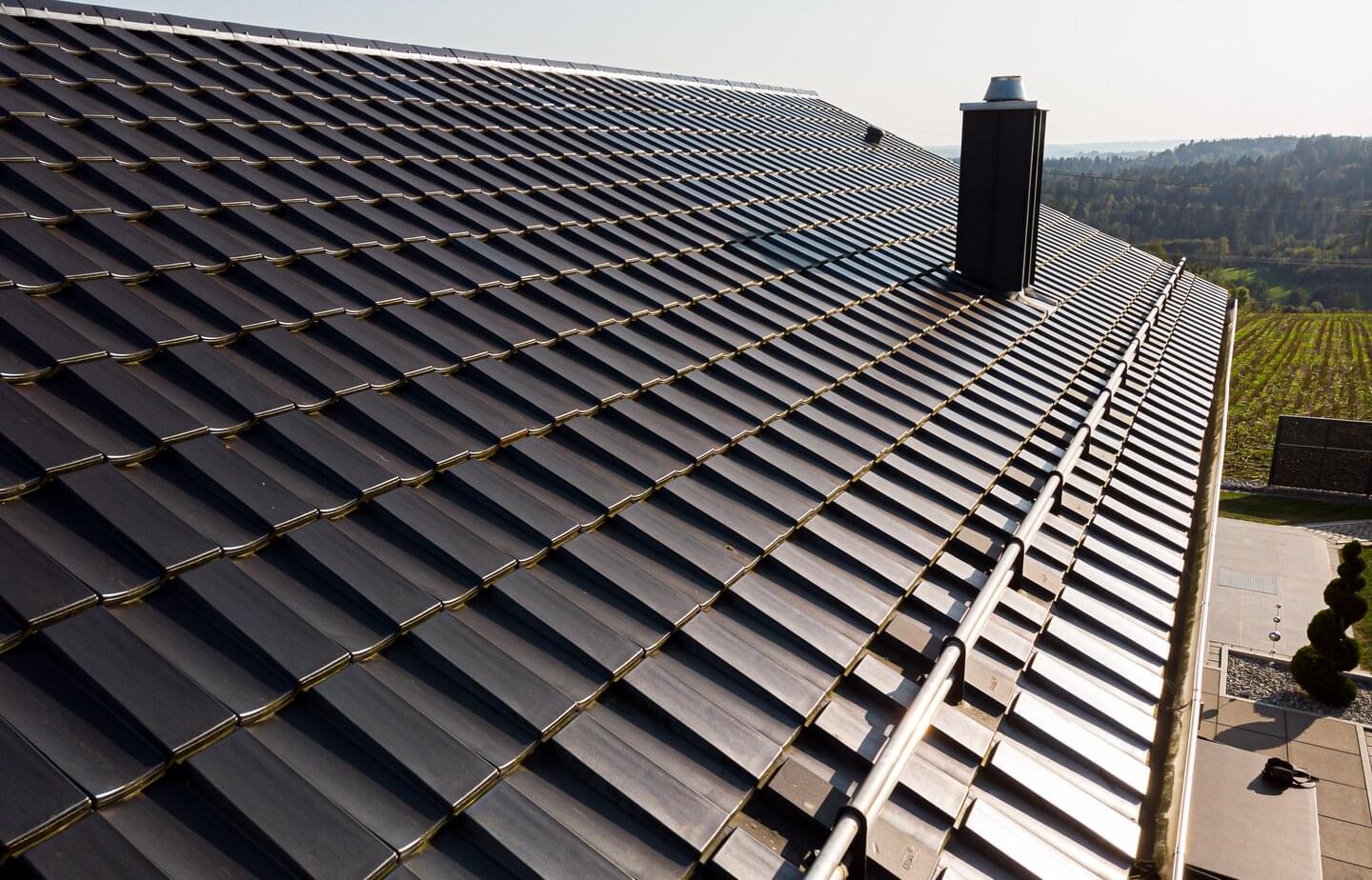

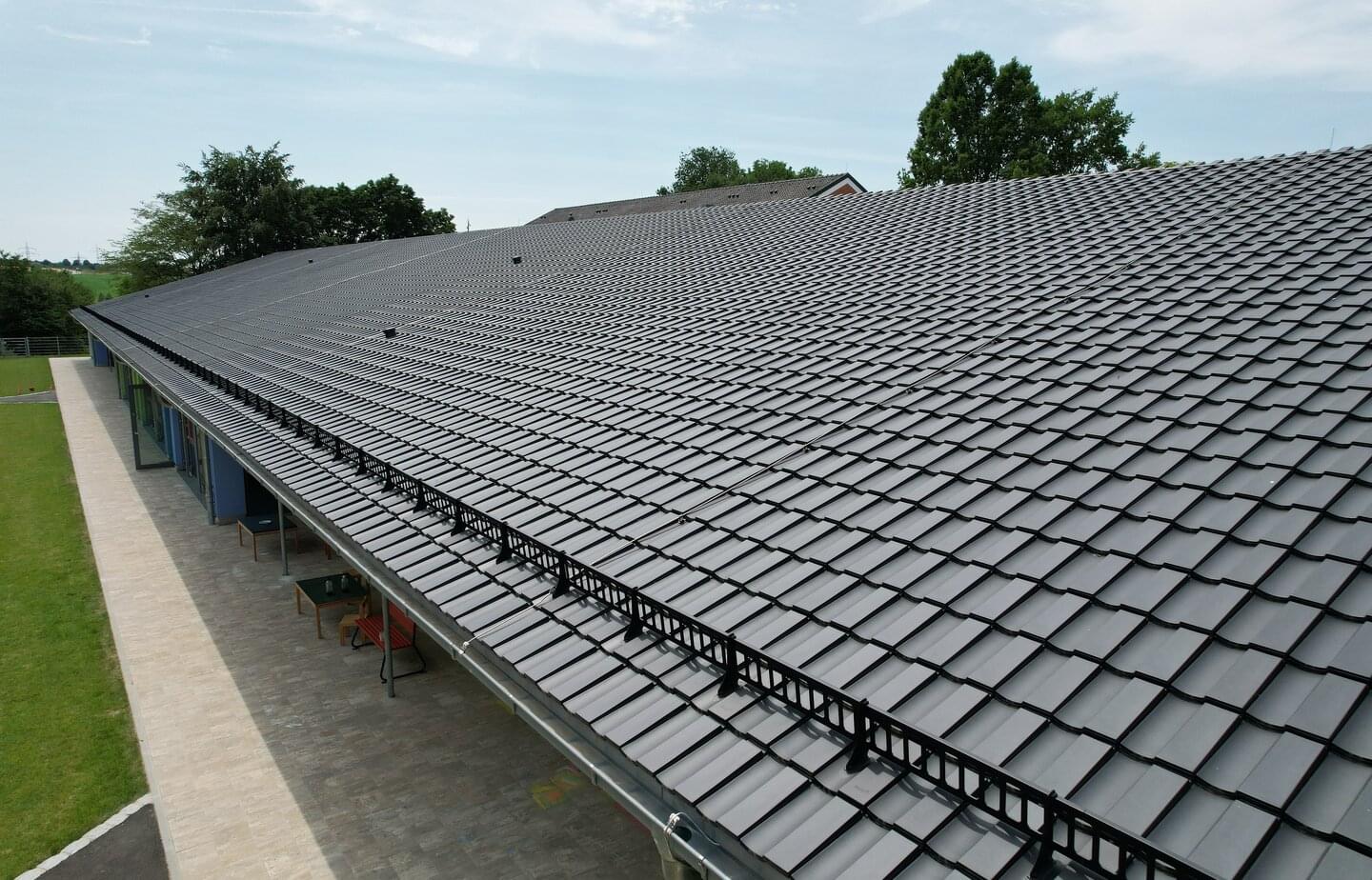

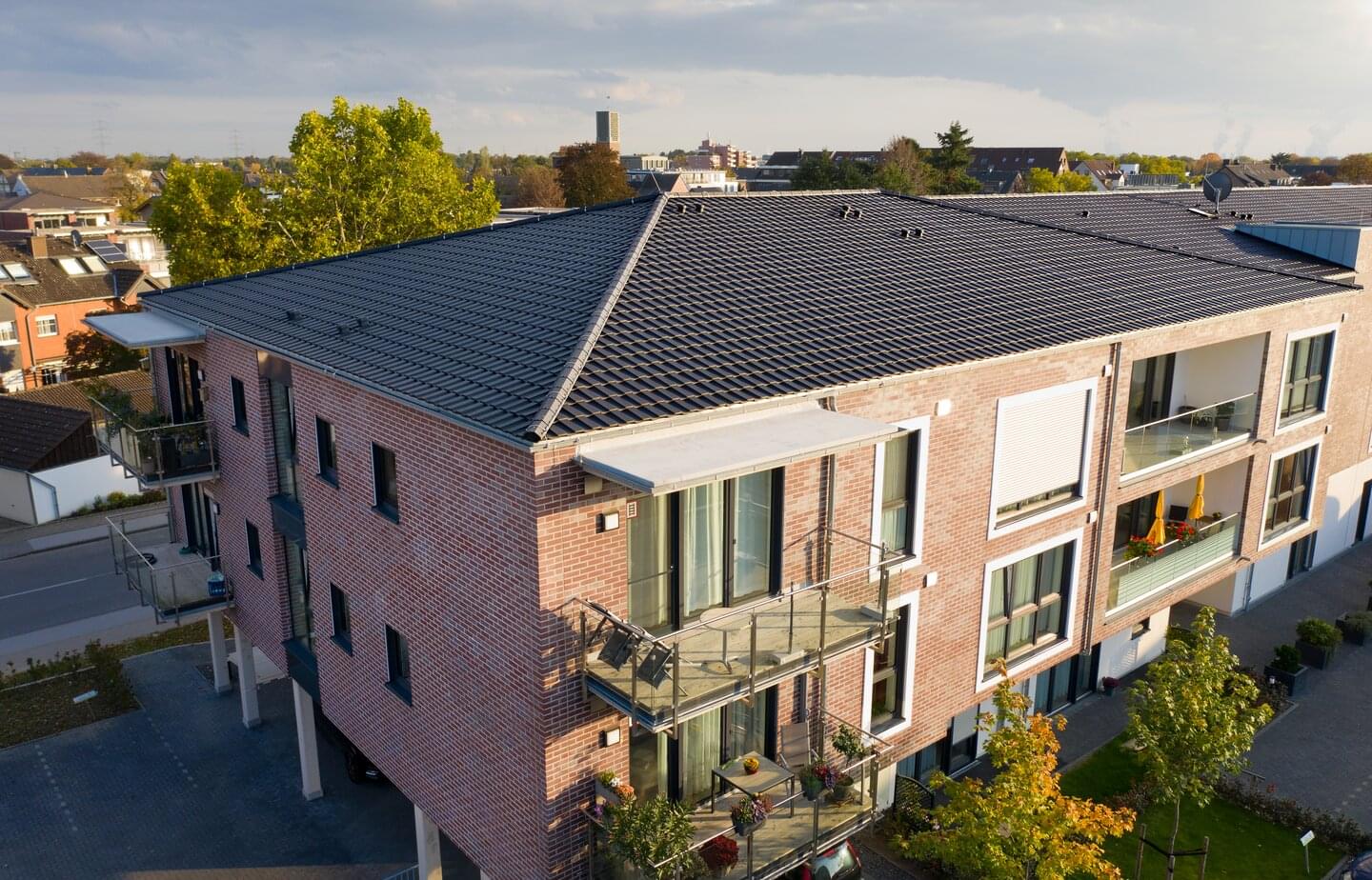

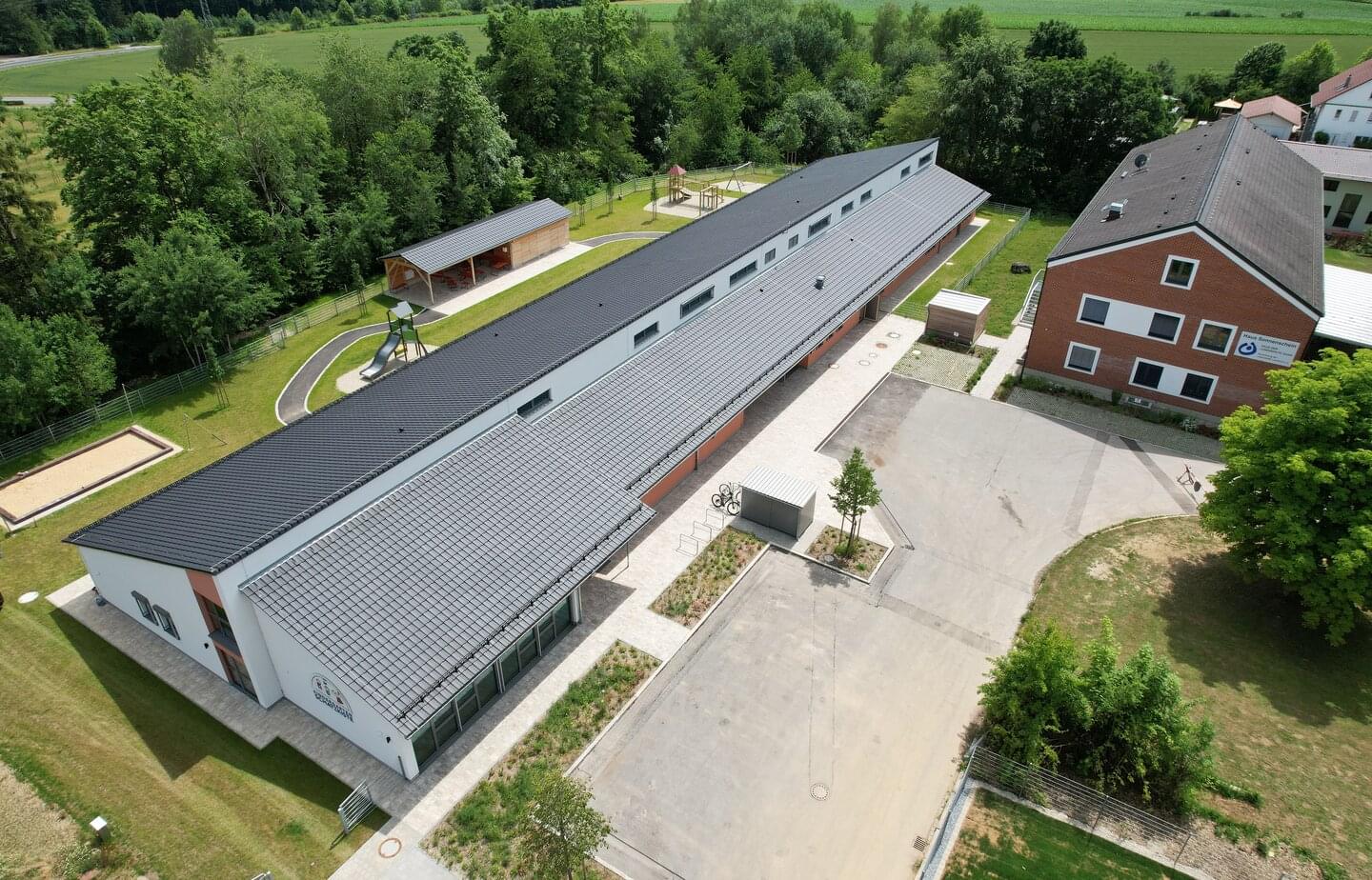

Références

2006: Ergoldsbacher Karat® XXL

Un design contemporain exclusif en format XXL

La tuile Karat® XXL ne suit pas des modes éphémères mais sa beauté est intemporelle et exclusive. C´est pour cette raison qu´elle a reçu le prestigieux reddot design award. Associant rentabilité et design haut de gamme, la tuile Karat® XXL est particulièrement appréciée pour qui souhaite un design exigeant et novateur ainsi qu´une une fonctionnalité optimale. C´est un modèle grand format très polyvalent et rentable qui convient aussi bien aux toits fortement inclinés qu'aux toits à faibles pentes. Le double emboîtement large et profond latéral et en tête de tuile permet une protection remarquable contre la pénétration des eaux pluviales. Pour des toitures au rendu ultra-contemporain et original.

Tuiles par m²: à partir 9,0 pièces

Pente minimale: 10 °

Pente nominale: 22 °
