Ergoldsbacher Hohlfalz SL
Caractéristiques techniques
| Dimensions : | env. 30,5 x 46,5 cm |
| Pureau moyen : | env. 32,5 - 35,5 cm |
| Largeur utile : | env. 24,4 cm |
| Tuiles par m² : | à partir 11,5 pièces |
| Poids au m², selon DIN 1055, lattage inclus : | env. 0,55 kN/m² |
| Poids réel au m² sans lattage : | env. 55,0 - 60,0 kg/m² |
| Nombre de pièces par palette : | 192 pièces |
| Poids de la palette : | env. 985 kg |
| Paquets de : | 4 pièces |
| Classe de résistance à la grêle : | 4 |
| Groupe de pureau : | 34,0 cm |
| Valeur moyenne lattage à l´égout | env. 36 cm |
| X (distance) en mm | avec tuiles de sous-faîtage 1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pente en ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |

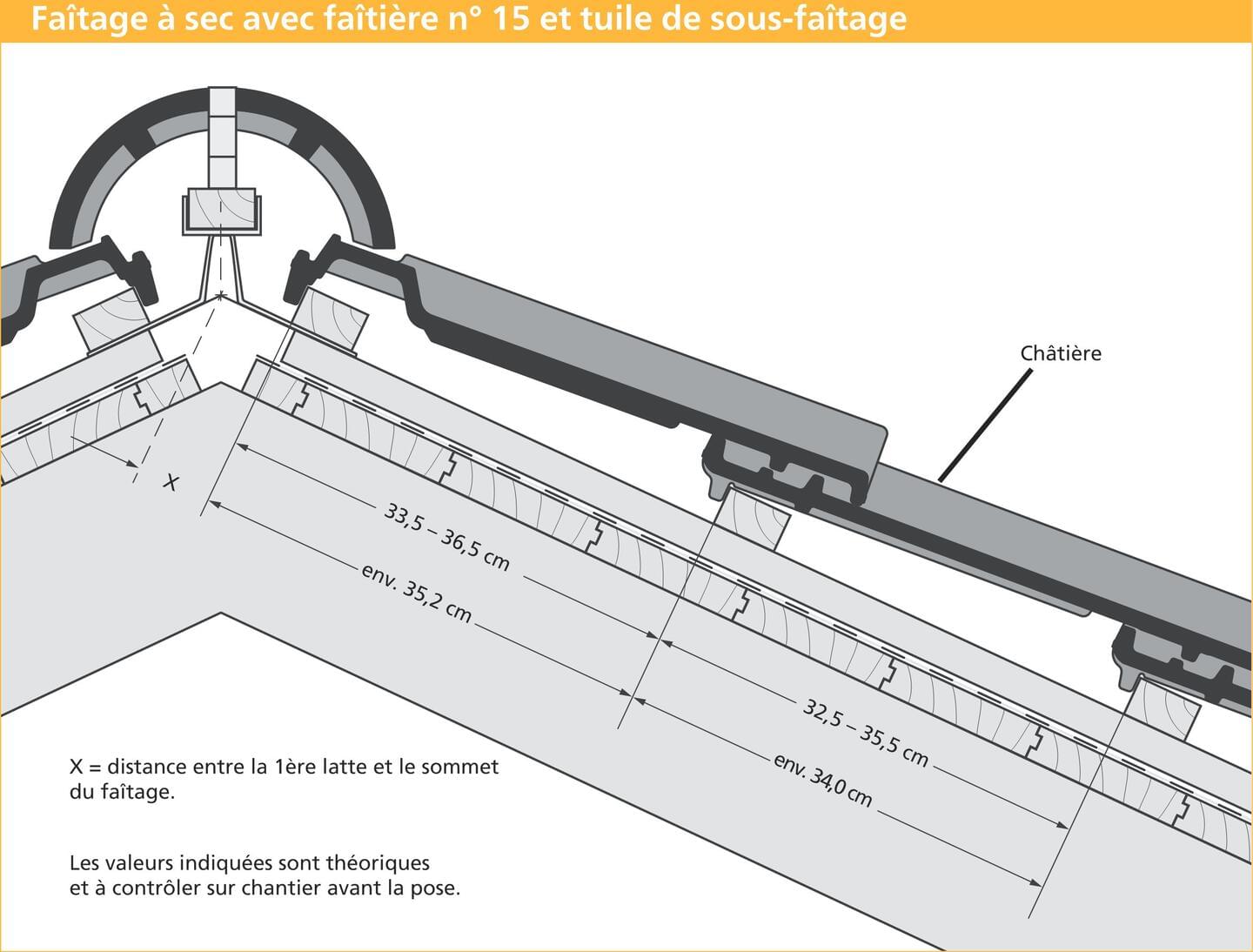

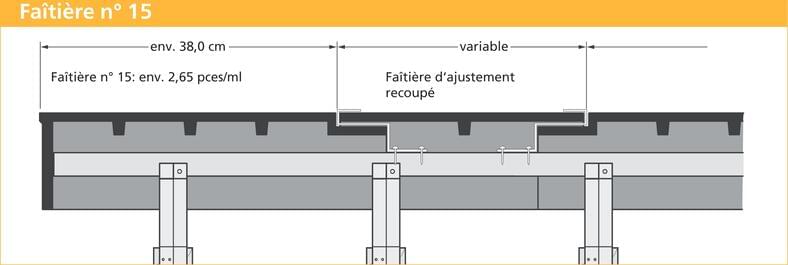

| Faîtière no. 15 | 70 | 70 | 60 | 60 | 55 | 55 | 50 | 50 | 40 | 40²⁾ | 55²⁾ |

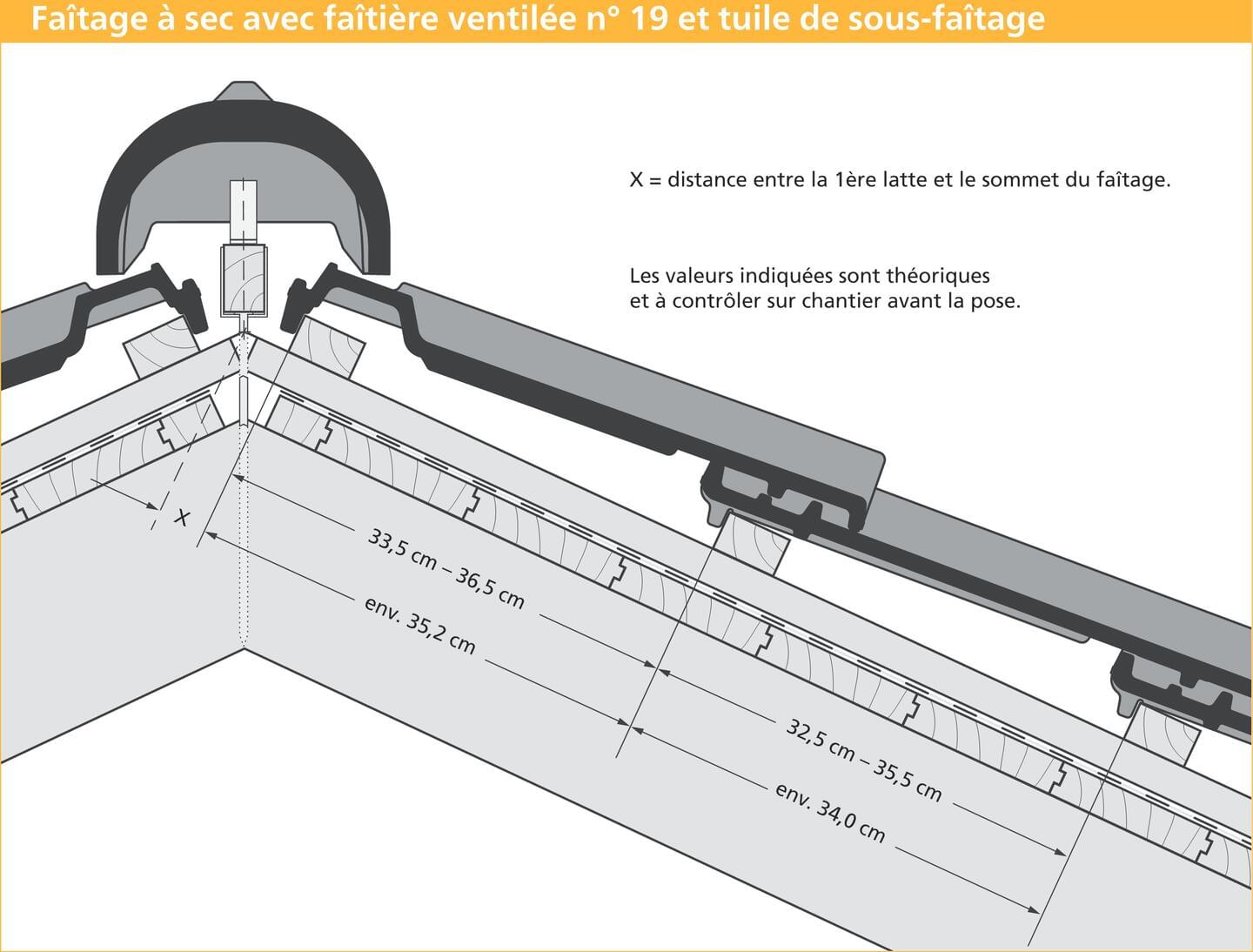

| Faîtière ventilée no. 15 Lü | 70 | 70 | 60 | 60 | 55 | 50 | 50 | 50 | 40²⁾ | 50²⁾ | 55²⁾ |
| Faîtière no. 18 | 70 | 65 | 60 | 50 | 45 | 40 | 40 | 30 | 25 | 30 | 20 |

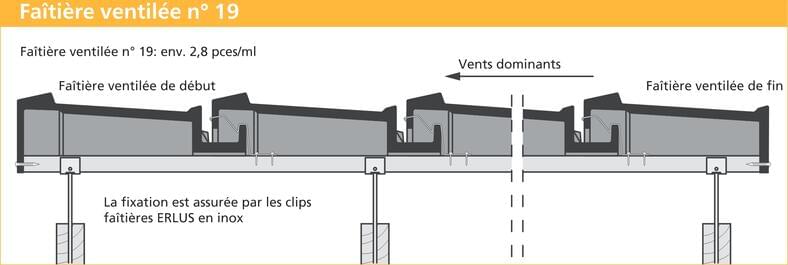

| Faîtière ventilée no. 19 Lü | 50 | 45 | 40 | 40 | 30 | 30 | 30 | 30 | 30²⁾ | - | - |
| Faîtière no. 21 | 60 | 60 | 45 | 45 | 40 | 40 | 30 | 30 | 25 | 30 | 20 |
| X (distance) en mm | Distance entre l'axe du faîtage et la 1ère latte2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pente en ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Faîtière no. 15 | 80 | 75 | 75 | 70 | 60 | 60 | 55 | 55 | 55 | 55 | 45 |
| Faîtière ventilée no. 15 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Faîtière no. 18 | 75 | 75 | 75 | 60 | 55 | 55 | 50 | 45 | 45 | 40 | 40 |
| Faîtière ventilée no. 19 Lü | - | - | - | - | - | - | - | - | - | - | - |
| Faîtière no. 21 | 75 | 70 | 70 | 60 | 55 | 50 | 45 | 45 | 40 | 35 | 35 |
1) sans closoir2) avec closoir
La mise en oeuvre des tuiles Hohlfalz SL doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.
Prescriptions de pose ERLUS pour la tuile Hohlfalz SL et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier
Pente nominale 20°, pente minimale 10°, d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, selon les avancées technologiques actuelles.
Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.
Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit
Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés
| Pente du toit | aucune contrainte supplémentaire* | une contrainte supplémentaire* | deux autres contraintes supplémentaires* | trois autres contraintes supplémentaires* |
|---|---|---|---|---|
| ≥ 20° | Classe 6 | Classe 6 | Classe 5 | Classe 4 |
| de < 20° à ≥ 16° | Classe 4 | Classe 4 | Classe 3 | Classe 3 |
| de < 16° à ≥ 12° | Classe 3 | Classe 3 | Classe 3 | Classe 3* |
| de < 12° à ≥ 10° | Classe 2 | Classe 2 | Classe 1 | Classe 1 |
| Pente du toit | aucune contrainte supplémentaire* | une contrainte supplémentaire* |
|---|---|---|
| ≥ 20° | Classe 6 | Classe 6 |
| de < 20° à ≥ 16° | Classe 4 | Classe 4 |
| de < 16° à ≥ 12° | Classe 3 | Classe 3 |
| de < 12° à ≥ 10° | Classe 2 | Classe 2 |
| Pente du toit | deux autres contraintes supplémentaires* | trois autres contraintes supplémentaires* |
| ≥ 20° | Classe 5 | Classe 4 |
| de < 20° à ≥ 16° | Classe 3 | Classe 3 |
| de < 16° à ≥ 12° | Classe 3 | Classe 3* |
| de < 12° à ≥ 10° | Classe 1 | Classe 1 |

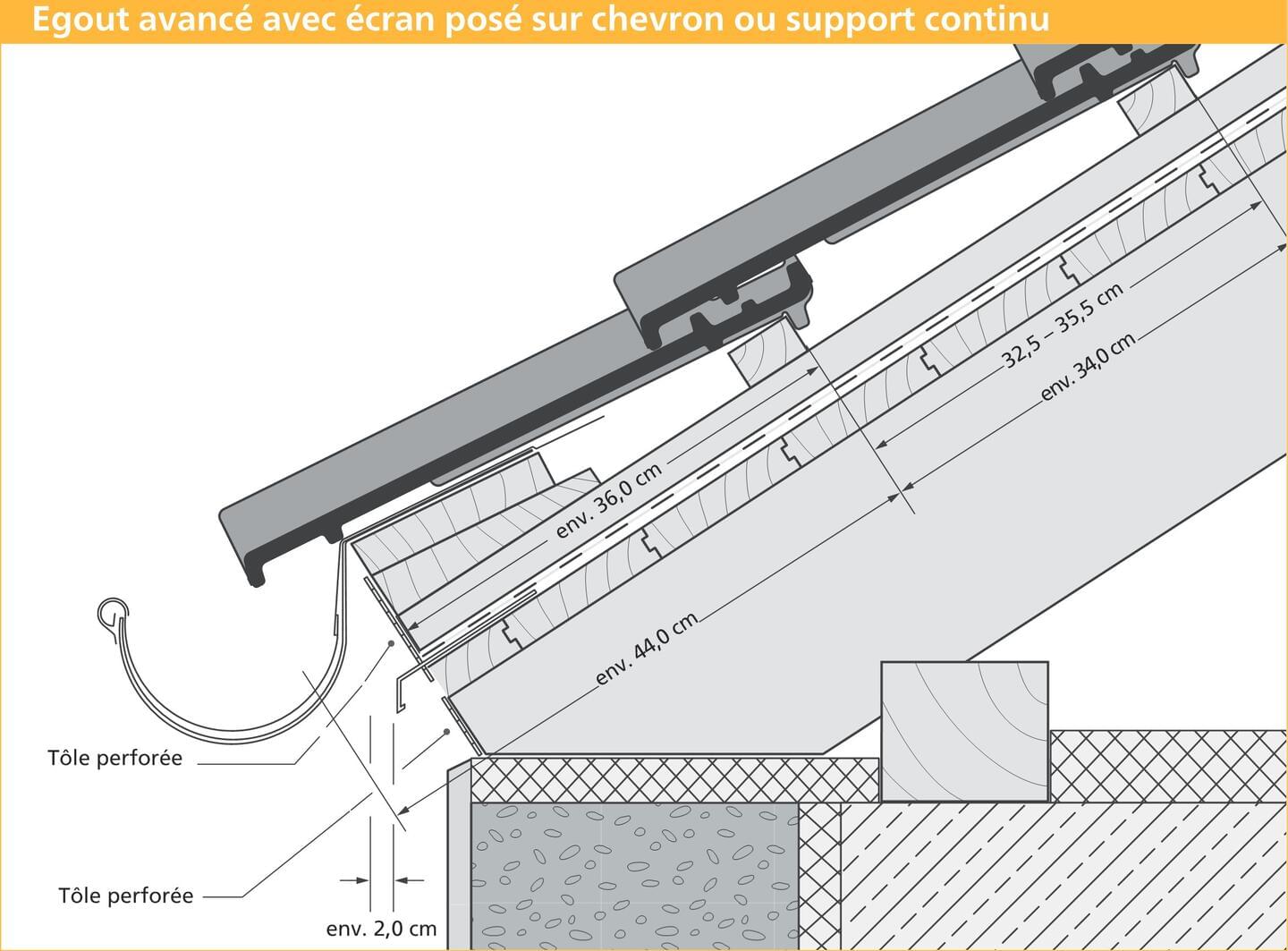

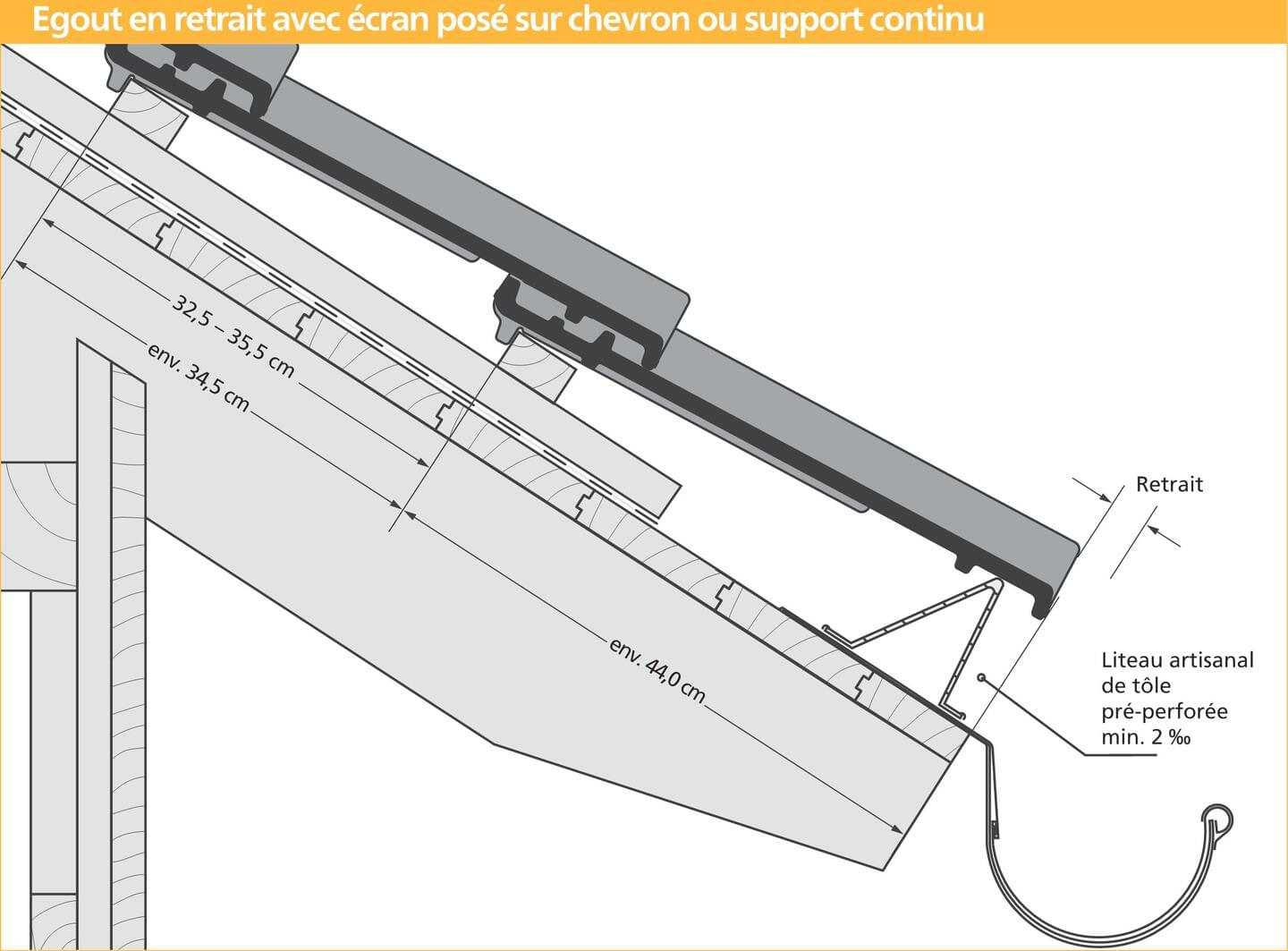

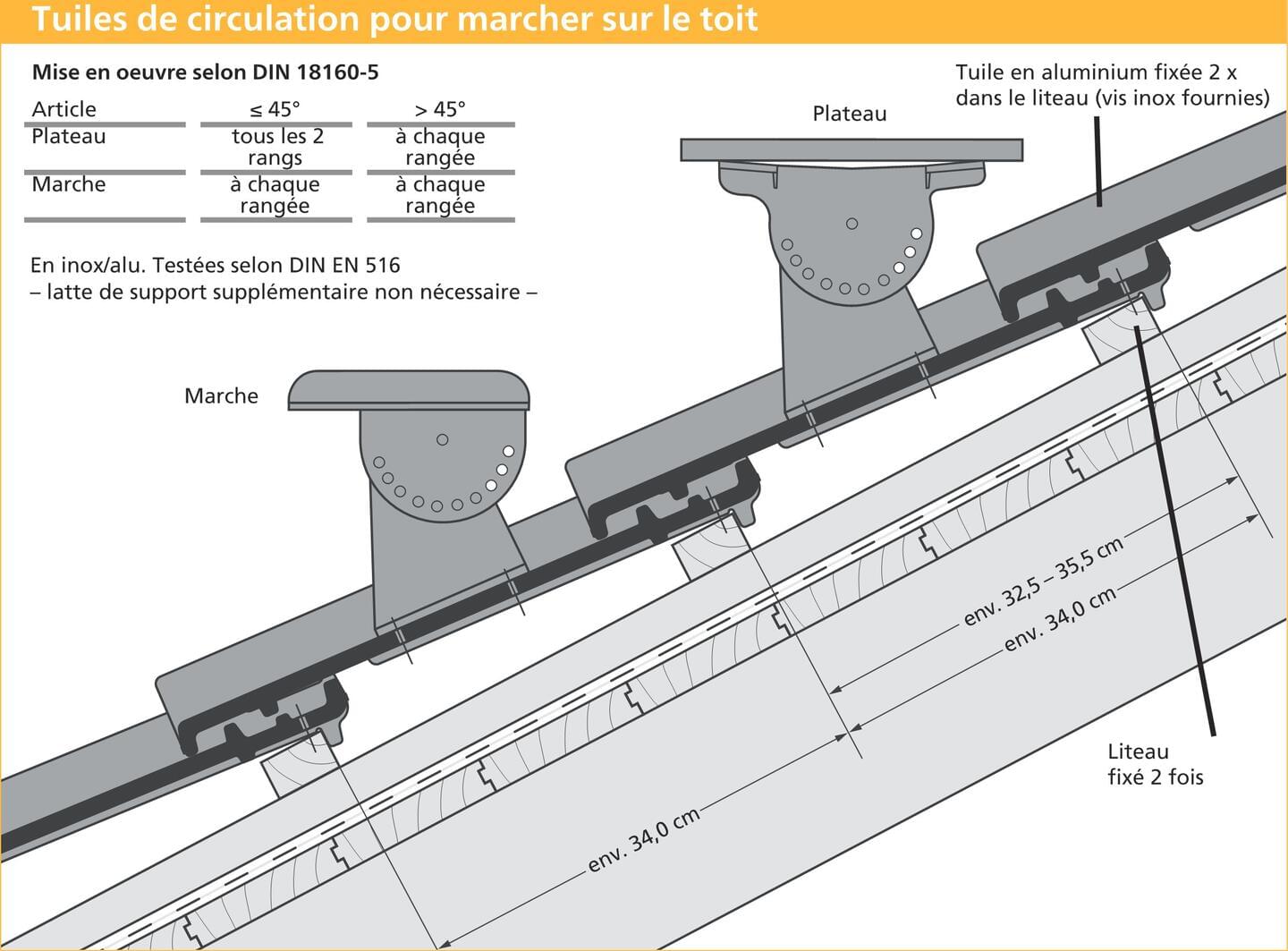

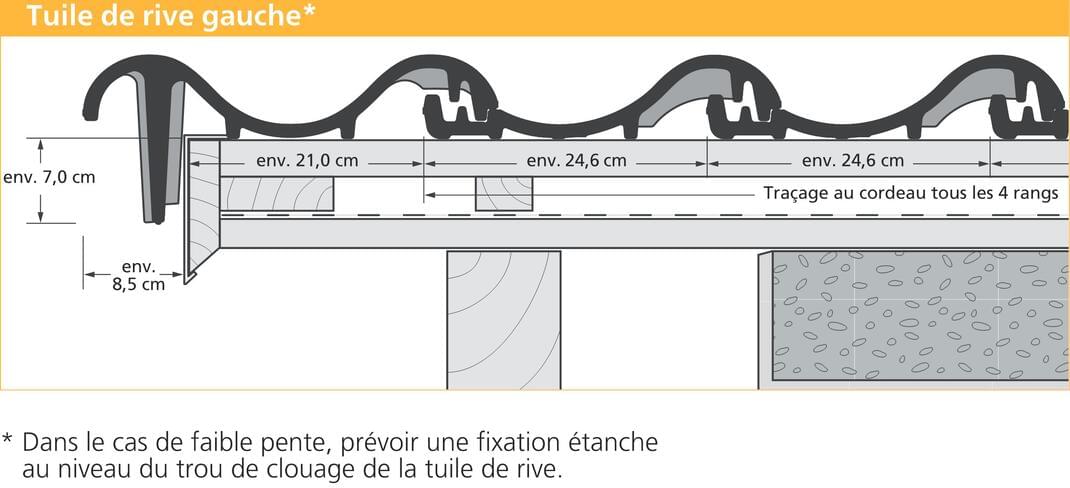

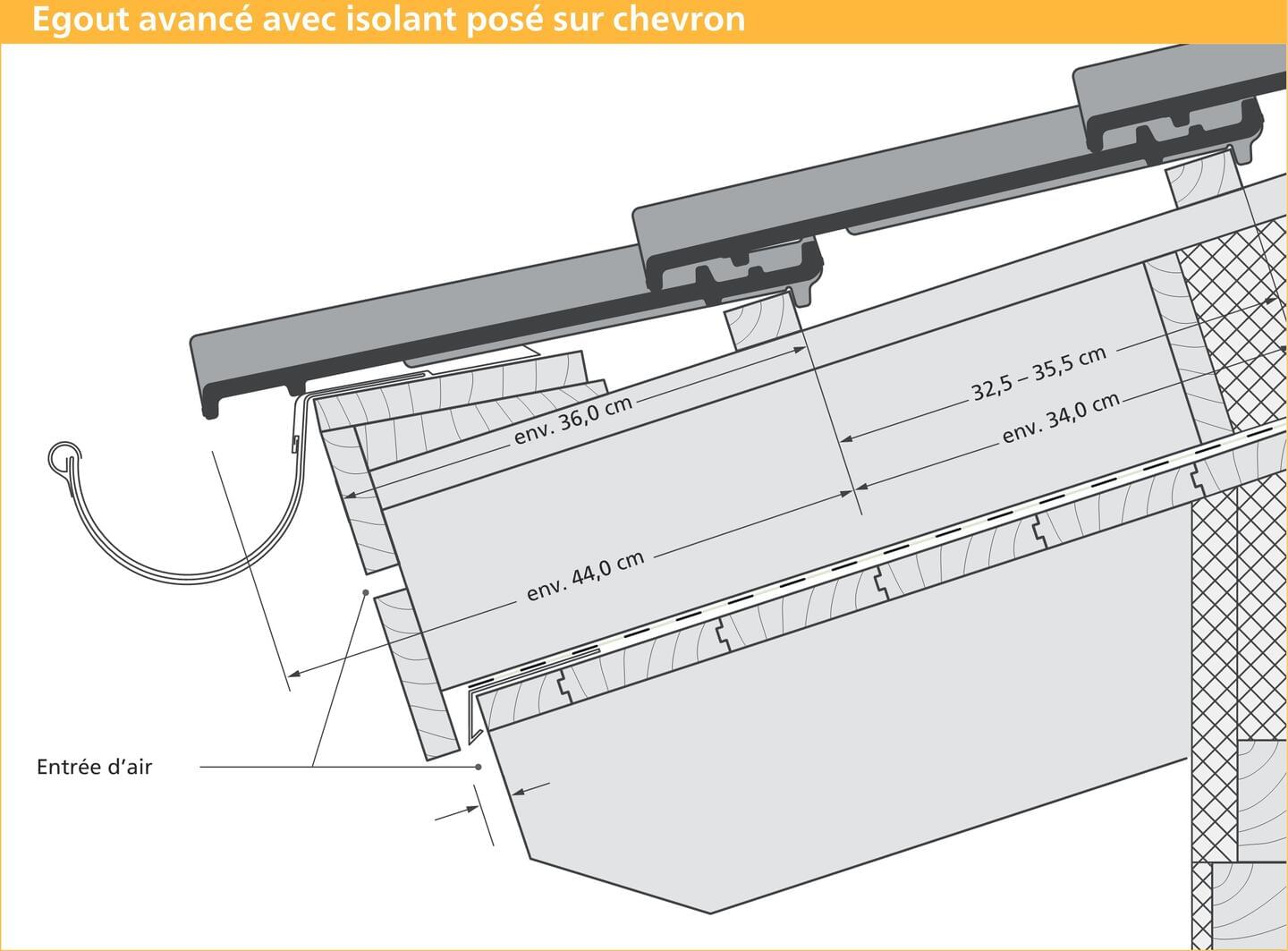

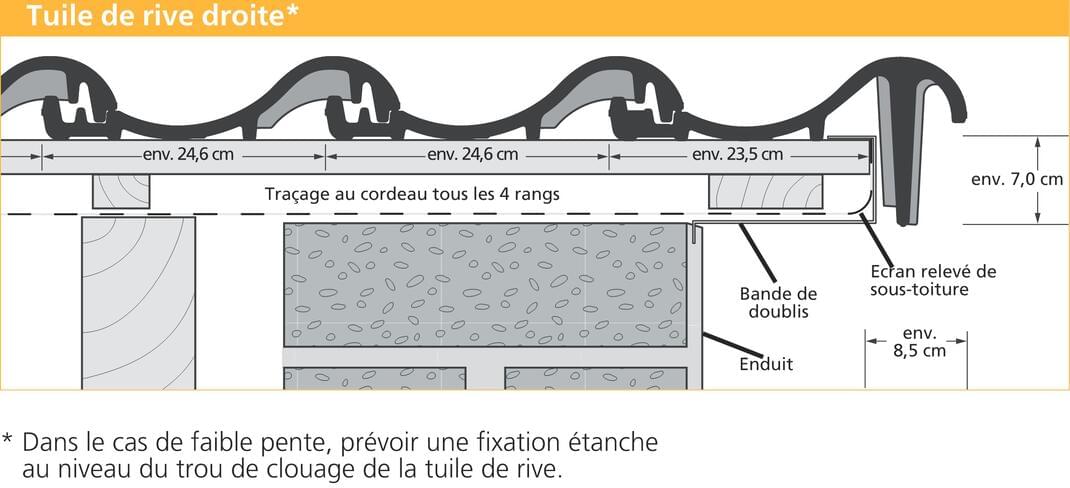

Dessins techniques
Argumentaire Hohlfalz SL
Ondulation en forme de «S» à caractère historique
Pureau variable de 30 mm avec emboîtements performants en tête de tuile
Excellente résistance au vent Triple recouvrement à l´angle des tuiles
Céramique très fine de grande qualité
Rentable 11,5 pièces par m²
Pente nominale (sans écran) : 20°
Palette de coloris classique
Profil harmonieux
Tuile standard
Accessoires ERLUS
Accessoires marque ERLUS
Aspect de surface
Rouge naturel
Rouge vieilli
Noir saphir
Noir mat
