ERLUS Tuile Panne de Moine

Palette de coloris
Rouge naturel
  • Tuile Panne de Moine - Tuile standard | Motif de tuiles plates | © © ERLUS AG 2021

Caractéristiques techniques

Dimensions : env. 25,5 x 41,5 cm
Pureau moyen : env. 33,7 cm
Largeur utile : env. 20,8 cm
Tuiles par m² : env. 14,5 pièces
Poids au m², selon DIN 1055, lattage inclus : env. 0,80 kN/m²
Poids réel au m² sans lattage : env. 65 kg/m²
Nombre de pièces par palette : 128 pièces
Poids de la palette : env. 639 kg
Paquets de : 4 pièces
Classe de résistance à la grêle : 4
Groupe de pureau : spécifique au modèle
Distance entre l'axe du faîtage et la 1ère latte
X (distance) en mm avec tuiles de sous-faîtage 1)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 7 110 100 90 90 80 80 70 70 70 - -
Faîtière no. 15 100 90 90 90 80 80 80 80 80 80 70
X (distance) en mm Distance entre l'axe du faîtage et la 1ère latte2)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 7 40 35 30 30 30 30 35 10 - - -
Faîtière no. 15 50 35 30 30 55 45 45 20 10 - -

1) sans closoir2) avec closoir

Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit

Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés

Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 22° Classe 5 Classe 4
de < 22° à ≥ 18° Classe 4 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 2
de < 14° à ≥ 10° Classe 1 Classe 1
Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 22° Classe 5 Classe 4
de < 22° à ≥ 18° Classe 4 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 2
de < 14° à ≥ 10° Classe 1 Classe 1
* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

Dessins techniques

Argumentaire ERLUS Tuile Panne de Moine

  • Zubehör aus einer Hand

  • Verlegefreundlicher im Vergleich zu Mönch-/ Nonnenziegeln

  • Konische Wulst-Optik wie Mönch-/ Nonnenziegel

  • Ausgeprägte Licht- und Schattenwirkung durch hohes Profil

  • Besonders regensicher durch hohe Seitenverfalzung

  • Regeldachneigung 22°

  • Ideal für den Denkmalschutz

  • Particulièrement robuste et résistante à la casse

Tuile standard

Tuile Panne de Moine - Tuile standard | Image accessoires
Tuile standard

Accessoires ERLUS

Tuile Panne de Moine - Tuile double bourrelet Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile double bourrelet
Tuile Panne de Moine - Tuile sous-faîtière de ventilation à double bourrelet Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile sous faitiere double bourrelet
Tuile Panne de Moine - Tuile sous-faîtière de ventilation Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile sous-faîtière de ventilation
Tuile Panne de Moine - Tuile d‘égout Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile d‘égout
Tuile Panne de Moine - Tuile d'égout à double bourrelet Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile d'égout à double bourrelet
 | Image accessoires | © © ERLUS AG 2021
Faîtière no. 7
About de faîtière no. 7 Rouge naturel | Image accessoires
About de faîtière no. 7
Faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 15
About de faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About de faîtière no. 15
Faîtière d‘ajustement no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière d‘ajustement no. 15

Accessoires marque ERLUS

Tuile Panne de Moine - Tuile céramique de ventilation sanitaire diam. 125 mm Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile céramique de ventilation sanitaire diam. 125 mm
Tuile Panne de Moine - Tuile céramique de passage d’antenne Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile céramique de passage d’antenne
Fronton céramique avec logo ERLUS Rouge naturel | Image accessoires
Fronton céramique avec logo ERLUS
Rencontre 4 directions pour faîtières céramique Rouge naturel | Image accessoires
Rencontre 4 directions pour faîtières céramique
About d'arêtier arrondi pour faîtières céramiqueno. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About d'arêtier arrondi pour faîtières céramiqueno. 15
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type II X pour section de latte 30x50

Aspect de surface

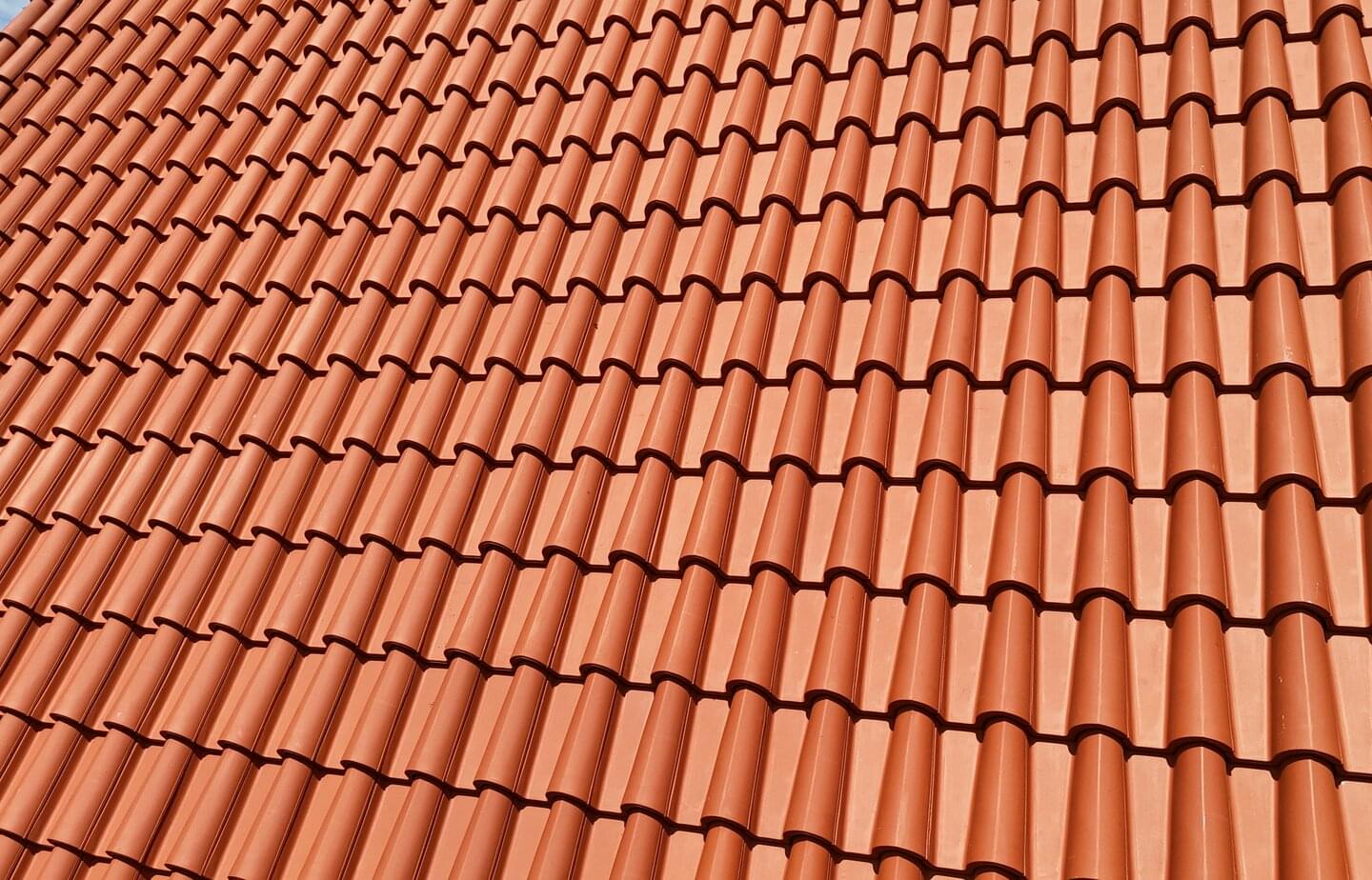

Tuile Panne de Moine - Tuile standard | Motif de surface toît | © © ERLUS AG 2021 Rouge naturel

Références

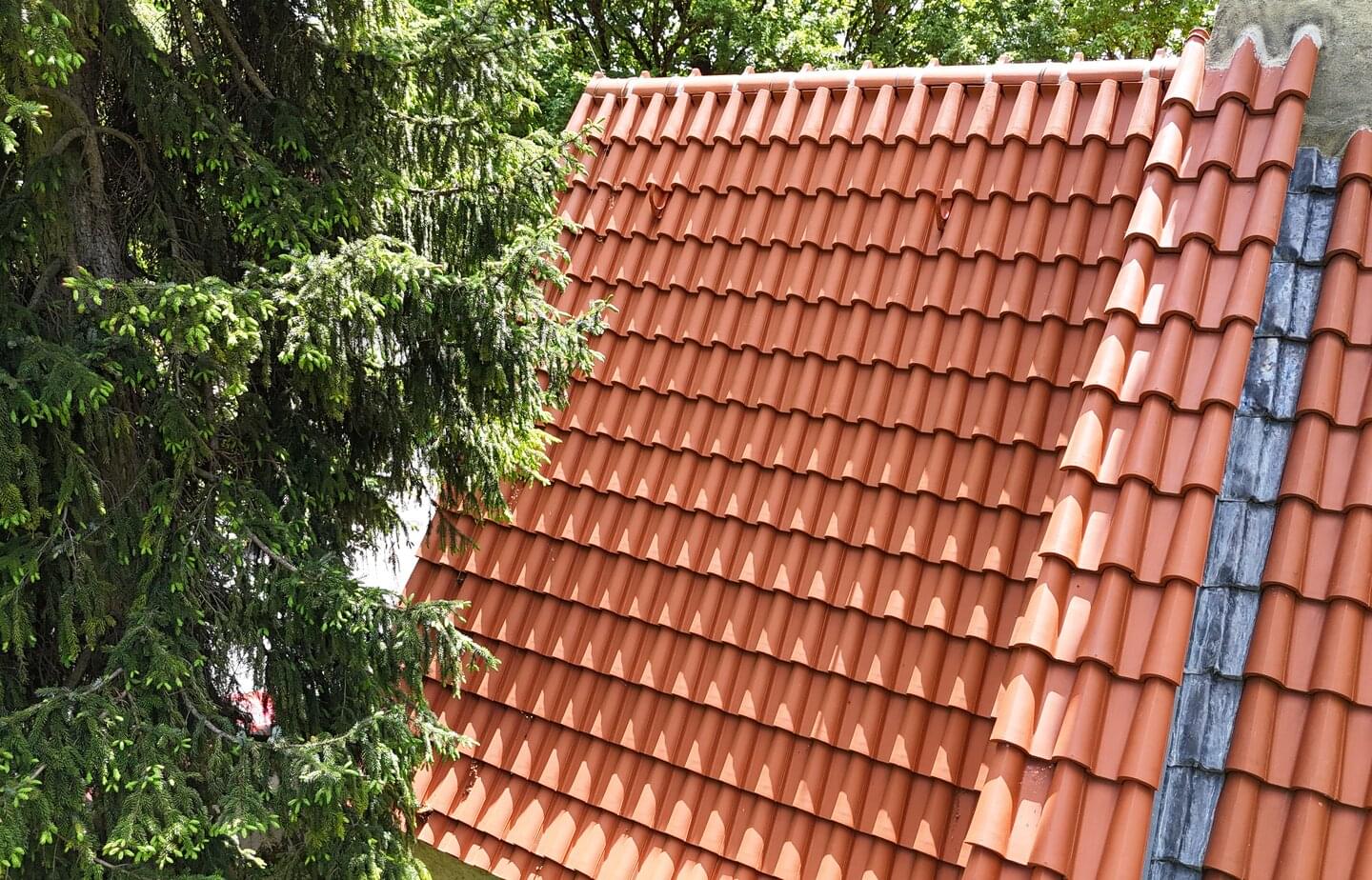

Ergoldsbacher Tuile Panne de Moine - Rouge naturel | © ©ERLUS 2021 Ergoldsbacher Tuile Panne de Moine - Rouge naturel

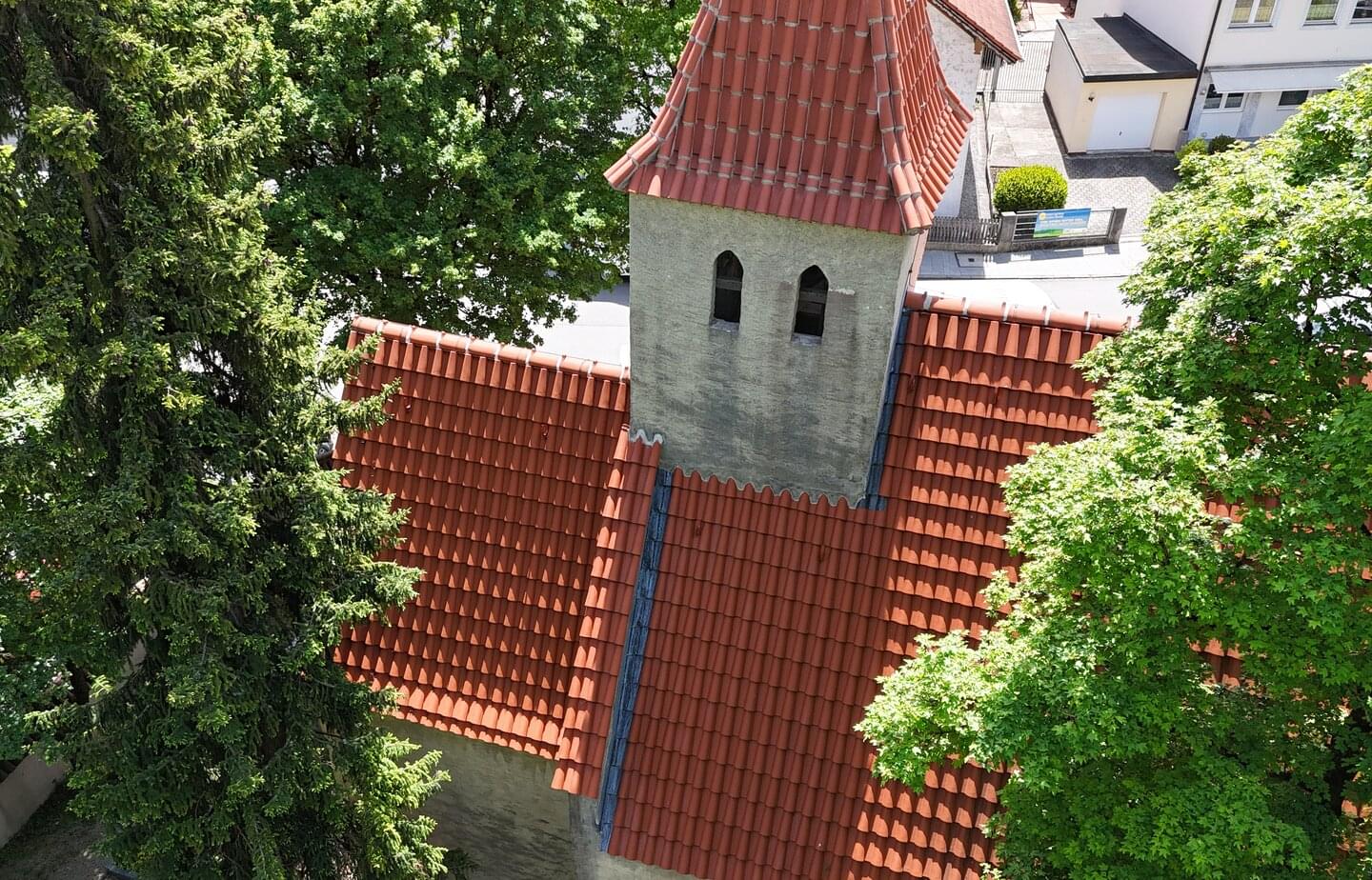

Ergoldsbacher Tuile Panne de Moine - Rouge naturel | © ©ERLUS 2021 Ergoldsbacher Tuile Panne de Moine - Rouge naturel

Die klassische Mönch-/ Nonnenoptik in wirtschaftlicher Ausführung

Die Ergoldsbacher Mönchpfanne ist ein guter Kompromiss zu einer Mönch-/ Nonneneindeckung. Der Aufwand beim Verlegen ist geringer, was Zeit und Kosten spart. Anders als die historische Urform lässt sich dieser Ziegel sogar bis zu einer 22° flachen Dachneigungverdecken. Besonders schön wirkt die Mönchpfanne durch ihre starke Licht- und Schattenwirkung. Das ausgeprägte Profil der Dachpfanne ist wie geschaffen für Gebäude mit historischem Charakter und Häuser mit mediterranem Flair.

Tuiles par m²: env. 14,5 pièces
Pente minimale: 10 °
Pente nominale: 22 °
