Ergoldsbacher E 58 SL-D

Farbpalette
Graphitgrau (durchgefärbt)

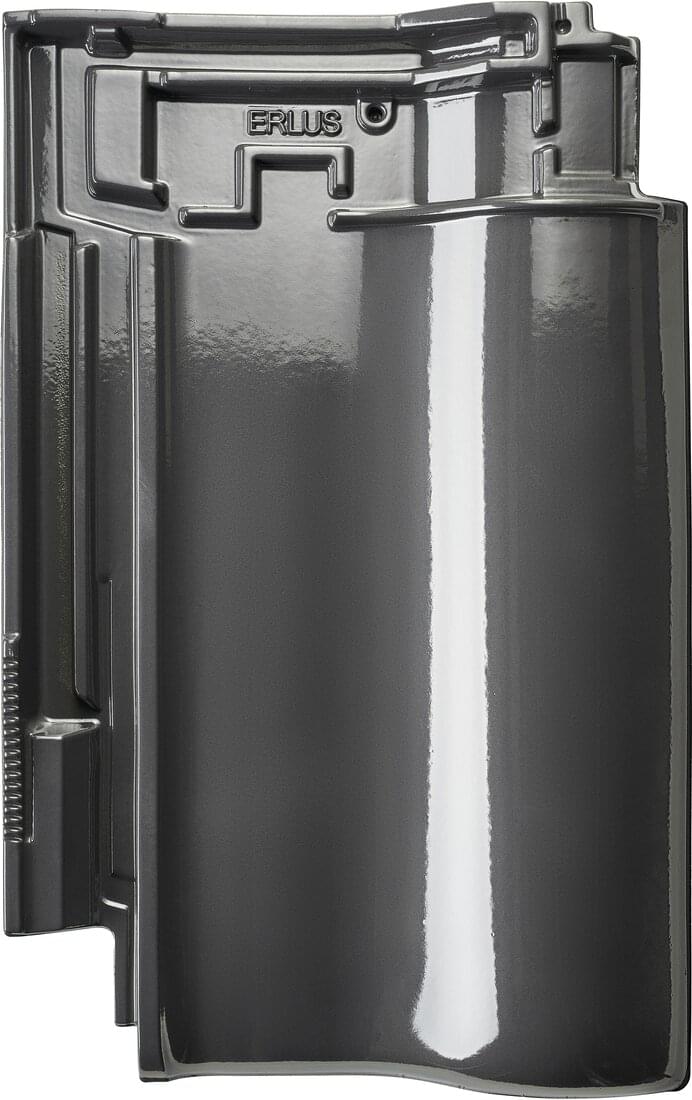

  • E 58 SL-D - Flächenziegel Graphitgrau (durchgefärbt) | Flächenziegelbild | © © ERLUS AG 2021

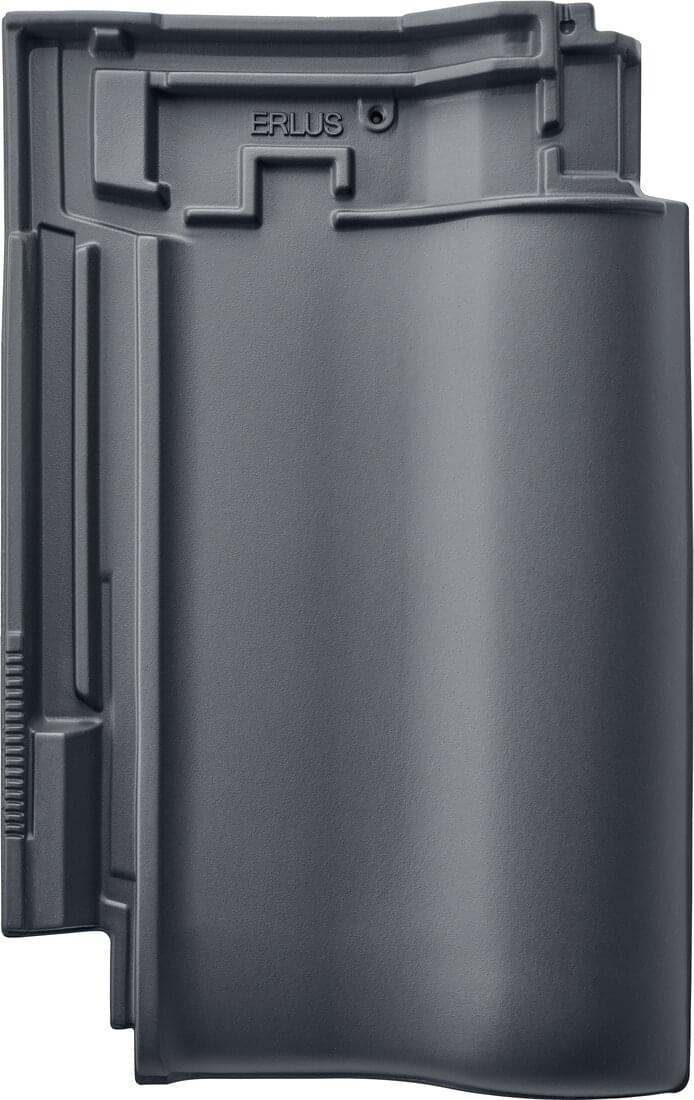

  • E 58 SL-D - Flächenziegel Schiefergrau (durchgefärbt) | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 29,0 x 46,5 cm
Lattweite: ca. 32,5 - 35,5 cm
Mittlere Deckbreite: ca. 24,3 cm
Bedarf je m²: ab 11,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 50 - 55 kg/m²
Paletteninhalt: 240 Stück
Palettengewicht: ca. 1.017 kg
Bündelgröße: 5 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 60 55 50 45 45 45 40 40 45 - -
Firstlüfterziegel Nr. 15 Lü 70 65 60 60 55 50 50 45 45²⁾ 45²⁾ 40²⁾
Firstziegel Nr. 18 45 40 35 35 30 30 30 30 30 25 20
Firstlüfterziegel Nr. 19 Lü 40 35 30 30 30 30 25 30 35 - -
Firstziegel Nr. 21 40 35 30 30 25 25 25 25 25 25 -
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 70 65 60 60 60 55 60 55 55 - -
Firstlüfterziegel Nr. 15 Lü 75 70 65 60 55 50 - - - - -
Firstziegel Nr. 18 50 45 45 45 30 30 30 30 30 25 20
Firstlüfterziegel Nr. 19 Lü 50 40 35 35 30 30 25 30 - - -
Firstziegel Nr. 21 50 40 35 35 30 30 30 25 25 - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 SL

Regeldachneigung 20°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 20° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 20° bis ≥ 16° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 16° bis ≥ 12° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 12° bis ≥ 10° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 20° Kl. 6 Kl. 6
von < 20° bis ≥ 16° Kl. 4 Kl. 4
von < 16° bis ≥ 12° Kl. 3 Kl. 3
von < 12° bis ≥ 10° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 20° Kl. 5 Kl. 4
von < 20° bis ≥ 16° Kl. 3 Kl. 3
von < 16° bis ≥ 12° Kl. 3 Kl. 3*
von < 12° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher E 58 SL-D

  • NEU: Graphitgrau und Schiefergrau

  • NEU: verbessertes 4-Ziegeleck

  • NEU: durchgefärbter Tonscherben

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Besonders robust und bruchsicher

  • Lattweitengruppe 34,0 cm

  • Hohe Sturm- und Windsogsicherheit durch verhaktes 4-Ziegeleck

  • Extrem verlegefreundlich durch großes Falzspiel

  • Regeldachneigung 20°

  • 30 mm Verschiebebereich

Flächenziegel

E 58 SL-D - Flächenziegel Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Flächenziegel

ERLUS Standardzubehör

E 58 SL-D - Ortgangziegel links Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
E 58 SL-D - Ortgangziegel rechts Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
E 58 SL-D - Doppelwulstziegel Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Doppelwulstziegel
E 58 SL-D - Firstanschlussziegel Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
E 58 SL-D - Firstanschluss-Ortgangziegel links Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
E 58 SL-D - Firstanschluss-Ortgangziegel rechts Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
E 58 SL-D - Pultdachziegel Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Pultdachziegel
E 58 SL-D - Pultdach-Ortgangziegel links Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel links
E 58 SL-D - Pultdach-Ortgangziegel rechts Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel rechts
E 58 SL-D - Lüftungsziegel Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel
Firstabschlussziegel Nr. 15 Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15

ERLUS Markenzubehör

E 58 SL-D - ALU-SYSTEM Sanitärlüfter DN 125 komplett graphitgrau - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
E 58 SL-D - ALU-SYSTEM Antennenhaube graphitgrau - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
E 58 SL-D - ALU-SYSTEM Durchführungsziegel für Solaranlagen graphitgrau - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
E 58 SL-D - ALU-SYSTEM Solarträger graphitgrau - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
KERAMIK Walmkappe für Firstziegel Nr. 15 Graphitgrau (nicht durchgefärbt) | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Graphitgrau (durchgefärbt) | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M

Dachflächen

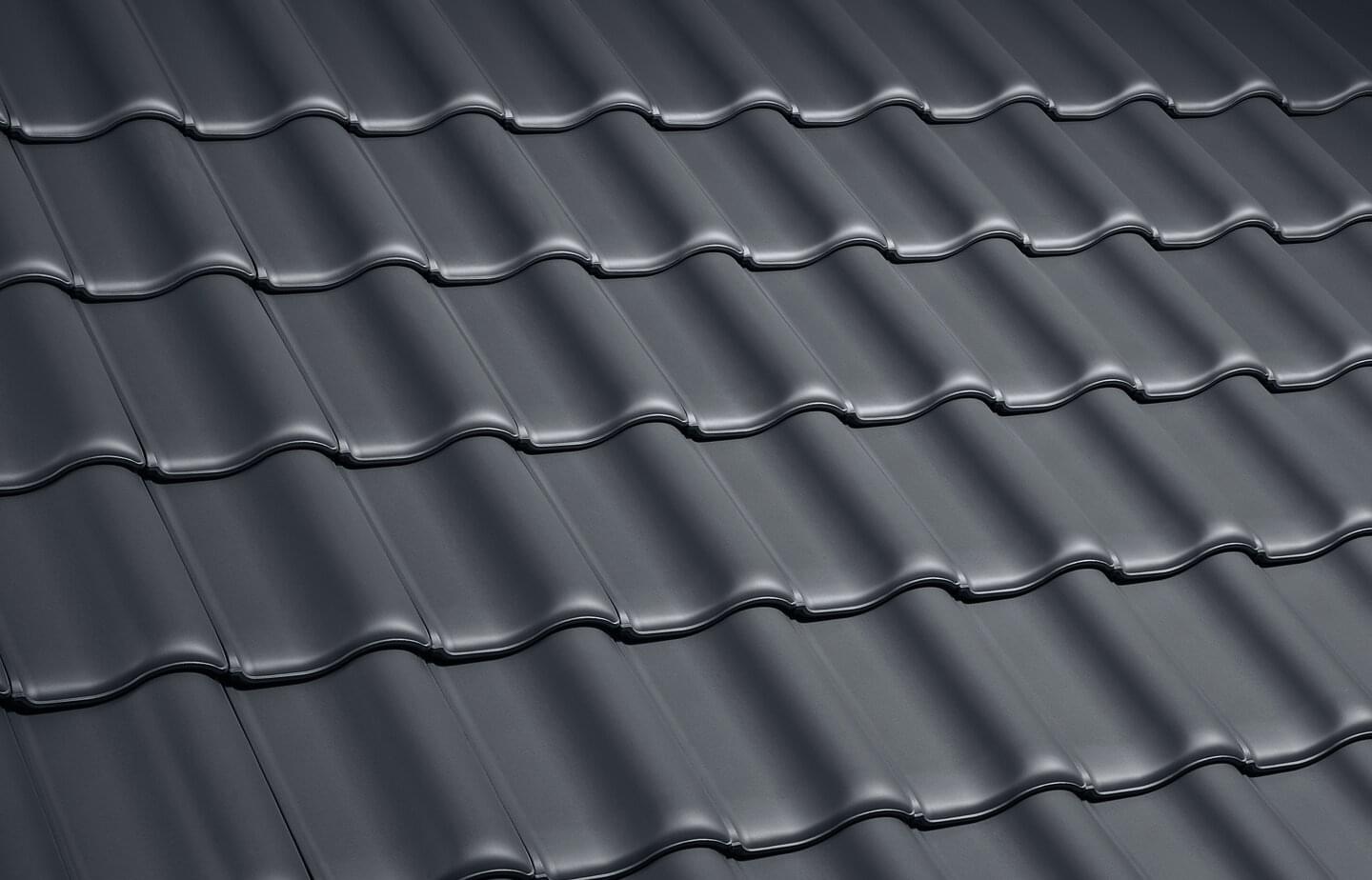

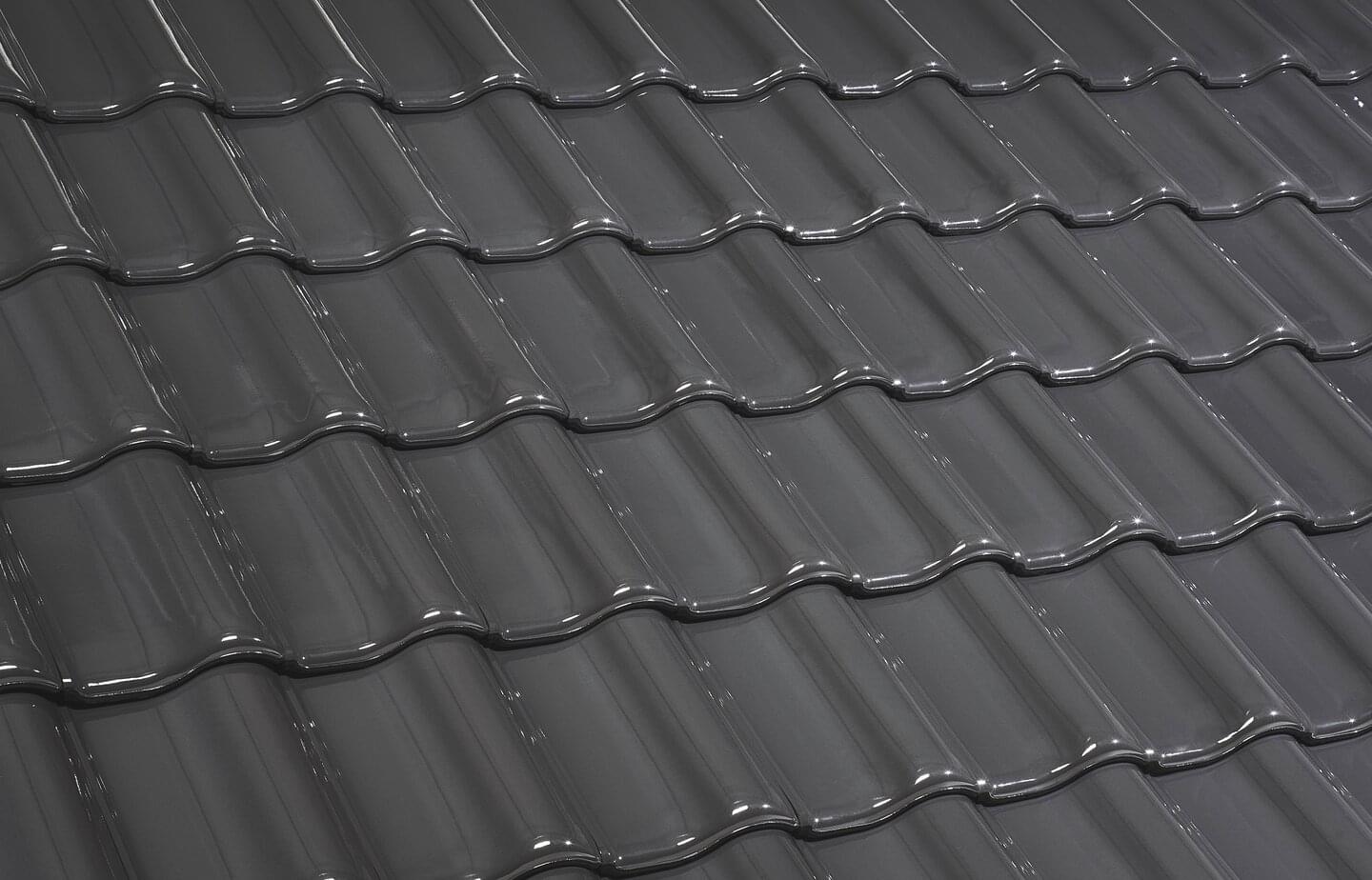

E 58 SL-D - Flächenziegel Graphitgrau (durchgefärbt) | Dachflächenbild | © © ERLUS AG 2021 Graphitgrau (durchgefärbt)
E 58 SL-D - Flächenziegel Schiefergrau (durchgefärbt) | Dachflächenbild Schiefergrau (durchgefärbt)

Durchgefärbt – für dunkle Schnittkanten

Den beliebten Sanierungsdachziegel Ergoldsbacher E58 SL gibt es jetzt formoptimiert und durchgefärbt in den neuen Farben Graphitgrau und Schiefergrau. Die graubraune Brennfarbe des Tonscherbens entsteht durch das Beimengen hochwertiger Mineralien, die die keramische Masse dunkel färben: Dadurch fallen Schnittkanten oder unvermeidbare Lädierungen kaum mehr auf.

Bedarf / m²: ab 11,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 20 °
