Ergoldsbacher Level RS®

Farbpalette
Sinterrot

2023: Ergoldsbacher Level RS®

  • Level RS® - Sinterrot | Flächenziegelbild | © © ERLUS AG 2021
  • Level RS® - Rot Sinterbrand | Flächenziegelbild
  • Level RS® - Sintergrau | Flächenziegelbild | © © ERLUS AG 2021
  • Level RS® - Sinterschwarz Matt | Flächenziegelbild

Technische Daten

Größe: ca. 29,0 x 48,5 cm
Lattweite: ca. 38,0 - 39,0 cm
Mittlere Deckbreite: ca. 23,0 cm
Bedarf je m²: ca. 11,3 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 54 kg/m²
Paletteninhalt: 160 Stück
Palettengewicht: ca. 793 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 38,5 cm
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 55 55 55 50 50 45 45 35 - - -
Firstlüfterziegel Nr. 17 Lü 55 55 55 50 50 50 60 - - - -
Firstlüfterziegel Nr. 19 Lü 45 45 45 35 30 30 35 40 - - -
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 45 45 55 50 50 50 60 40 30 - -
Firstlüfterziegel Nr. 17 Lü 45 45 55 50 50 55 60 - - - -
Firstlüfterziegel Nr. 19 Lü 45 45 40 40 30 30 35 35 - - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Level RS®

Regeldachneigung 16° im Halbverband verlegt, bei Reihenverlegung ist die RDN 22°, Mindestdachneigung 10°; entsprechend dem Stand von Wissenschaft und Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 16° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 16° bis ≥ 12° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 12° bis ≥ 10° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 16° Kl. 6 Kl. 6
von < 16° bis ≥ 12° Kl. 4 Kl. 4
von < 12° bis ≥ 10° Kl. 3 Kl. 3
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 16° Kl. 5 Kl. 4
von < 16° bis ≥ 12° Kl. 3 Kl. 3
von < 12° bis ≥ 10° Kl. 3 Kl. 3*
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Level RS®

  • Sinterqualität klinkerhart gebrannt bei 1.200° C, geringe Wasseraufnahme (unter 5%)

  • Hohe Windsogsicherheit bei Verbanddeckung (bereits ohne Verklammerung)

  • Hagelwiderstandsklasse 4

  • Ausgeprägte Sturmkerben für den passgenauen Sitz der Sturmklammer I+II

  • Tiefe Ringverfalzung mit 3-fachem Kopf- und Seitenfalz

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

Flächenziegel

Level RS® - Sinterrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Level RS® - 1/2 Ziegel Sinterrot | Lieferprogrammbild
1/2 Ziegel
Level RS® - Ortgangziegel links Sinterrot | Lieferprogrammbild
Ortgangziegel links
Level RS® - Ortgangziegel rechts Rot Sinterbrand | Lieferprogrammbild
Ortgangziegel rechts
Level RS® - 1/2 Ortgangziegel links/ Doppelwulst-Set Sinterrot | Lieferprogrammbild
1/2 Ortgangziegel links/ Doppelwulst-Set
Level RS® - 1/2 Ortgangziegel rechts Sinterrot | Lieferprogrammbild
1/2 Ortgangziegel rechts
Level RS® - Doppelwulstziegel Sinterrot | Lieferprogrammbild
Doppelwulstziegel
Level RS® - Firstanschlussziegel Sinterrot | Lieferprogrammbild
Firstanschlussziegel
Level RS® - 1/2 Firstanschlussziegel Sinterrot | Lieferprogrammbild
1/2 Firstanschlussziegel
Level RS® - Firstanschluss-Ortgangziegel links Sinterrot | Lieferprogrammbild
Firstanschluss-Ortgangziegel links
Level RS® - Firstanschluss-Ortgangziegel rechts Sinterrot | Lieferprogrammbild
Firstanschluss-Ortgangziegel rechts
Level RS® - 1/2 Firstanschluss-Ortgang links/-Doppelwulst-Set Sinterrot | Lieferprogrammbild
1/2 Firstanschluss-Ortgang links/-Doppelwulst-Set
Level RS® - 1/2 Firstanschluss-Ortgangziegel rechts Sinterrot | Lieferprogrammbild
1/2 Firstanschluss-Ortgangziegel rechts
Level RS® - Firstanschluss-Doppelwulstziegel Sinterrot | Lieferprogrammbild
Firstanschluss-Doppelwulstziegel
Level RS® - Pultdachziegel Sinterrot | Lieferprogrammbild
Pultdachziegel
Level RS® - Pultdach-Ortgangziegel links Sinterrot | Lieferprogrammbild
Pultdach-Ortgangziegel links
Level RS® - Pultdach-Ortgangziegel rechts Sinterrot | Lieferprogrammbild
Pultdach-Ortgangziegel rechts
Level RS® - Lüftungsziegel Sinterrot | Lieferprogrammbild
Lüftungsziegel
Firstziegel Nr. 15 Sinterrot | Lieferprogrammbild
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstziegel Nr. 17 Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 17
Firstabschlussziegel Nr. 17 Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 17
Firstziegel Nr. 17 Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 17
Firstlüfterziegel Nr. 17 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 17 Lü
Firstanfangsziegel Nr. 17 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanfangsziegel Nr. 17 Lü
Firstendziegel Nr. 17 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstendziegel Nr. 17 Lü
Firstlüfterziegel Nr. 19 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Level RS® - ALU-SYSTEM Sanitärlüfter-PV-Flachluefter sinterrot - alu | Lieferprogrammbild
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Level RS® - ALU-SYSTEM Antennenhaube sinterrot - alu | Lieferprogrammbild
ALU-SYSTEM Antennenhaube
Level RS® - ALU-SYSTEM Durchführungsziegel für Solaranlagen sinterrot - alu | Lieferprogrammbild
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Level RS® - ALU-SYSTEM Solarträger rot sinterbrand - alu | Lieferprogrammbild
ALU-SYSTEM Solarträger
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Sinterrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 17
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 17 | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 17
KERAMIK Gratanfänger für Firstziegel Nr. 19 Naturrot | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 19
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

Level RS® - Sinterrot | Dachflächenbild Sinterrot
Level RS® - Rot Sinterbrand | Dachflächenbild Rot Sinterbrand
Level RS® - Sinterschwarz Matt | Dachflächenbild Sinterschwarz Matt
Level RS® - Sintergrau | Dachflächenbild Sintergrau

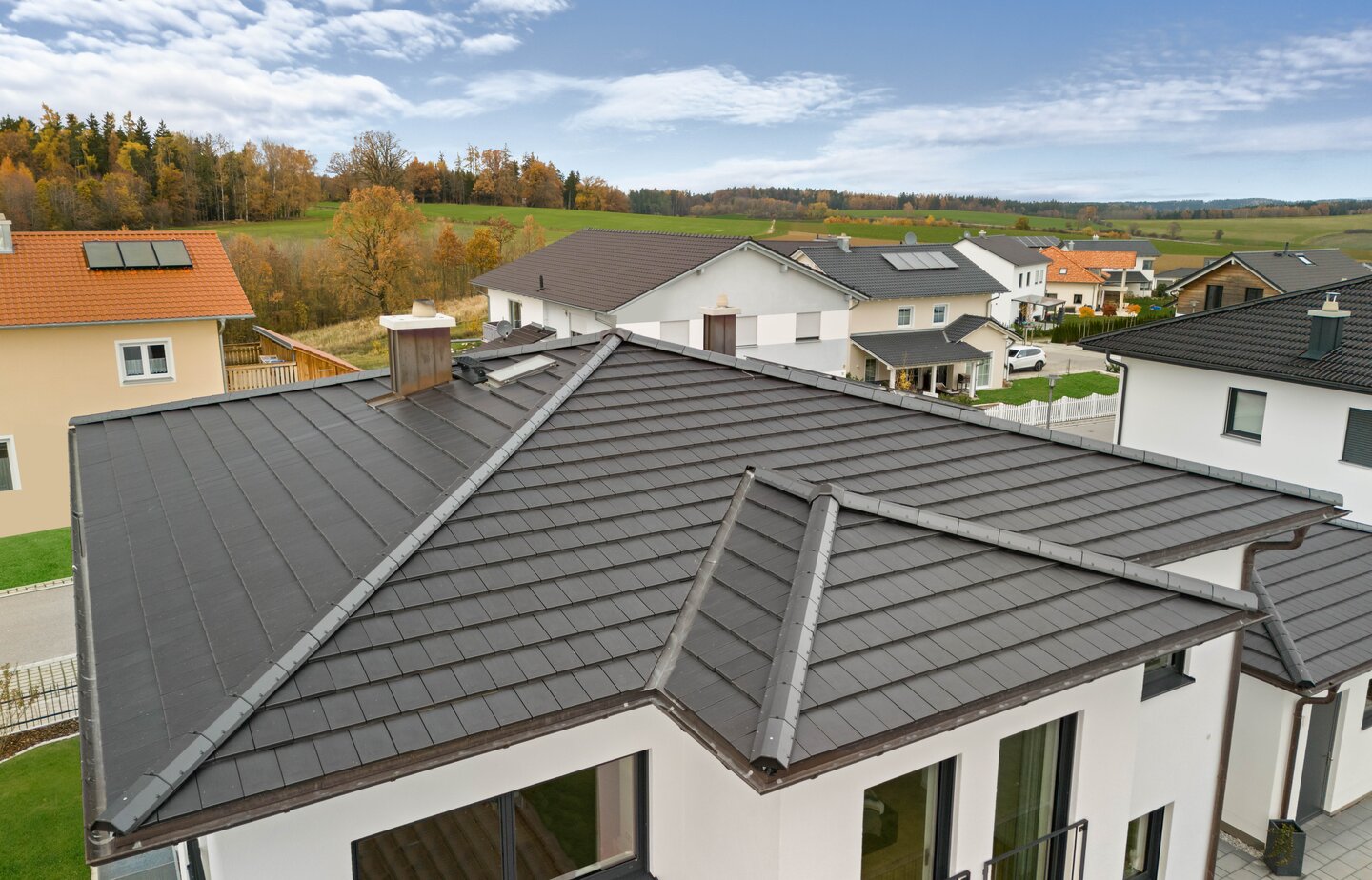

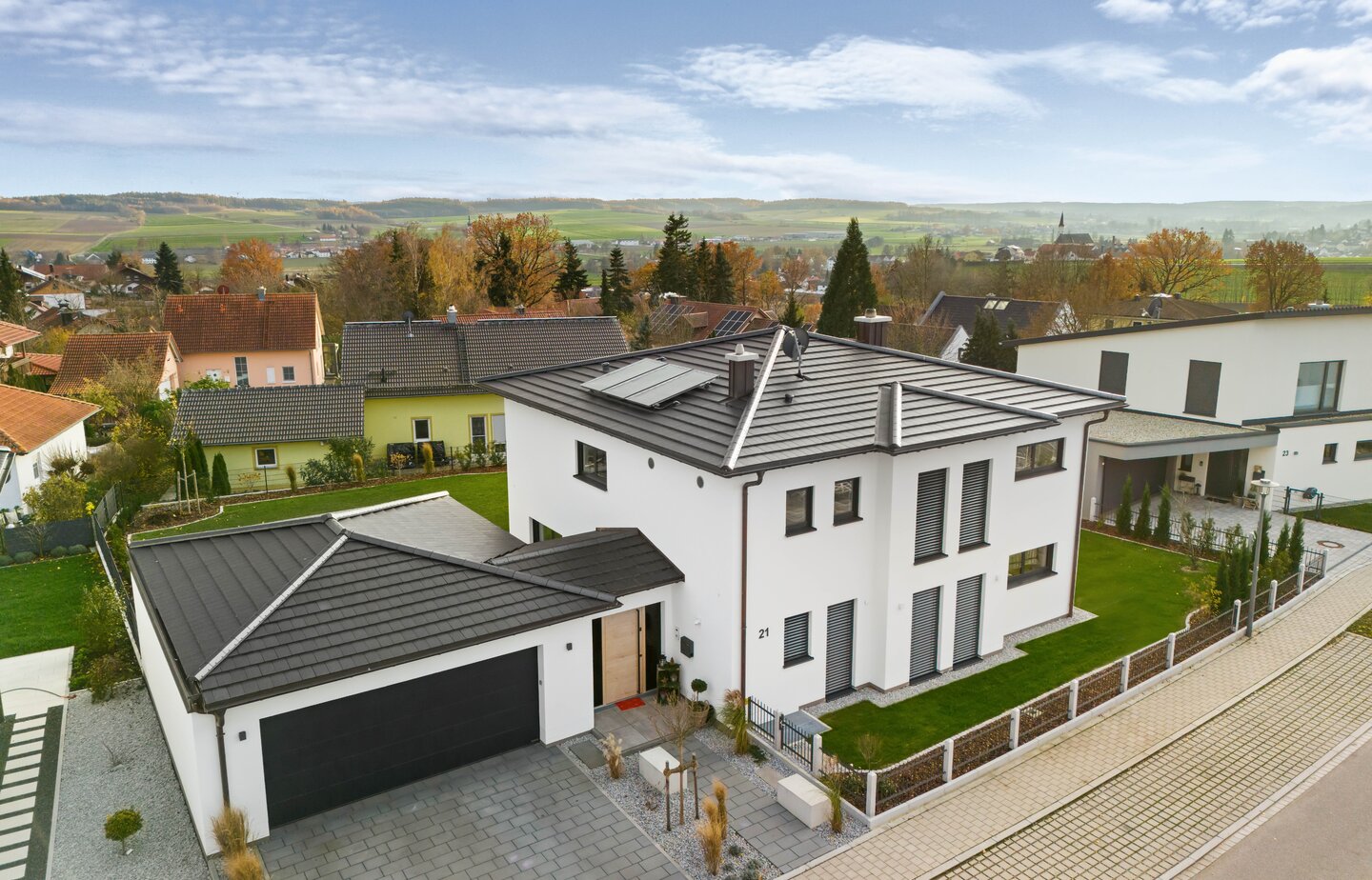

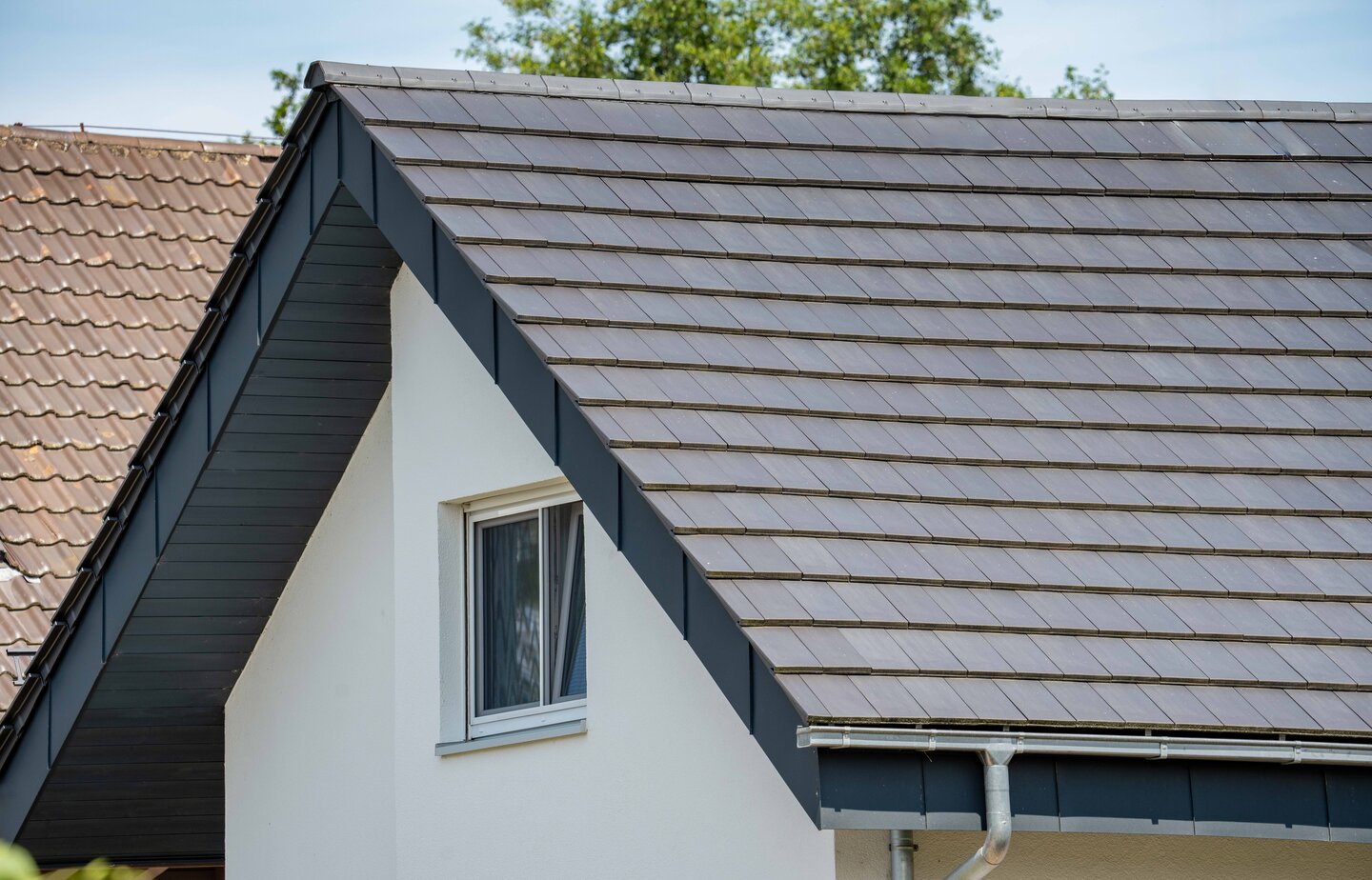

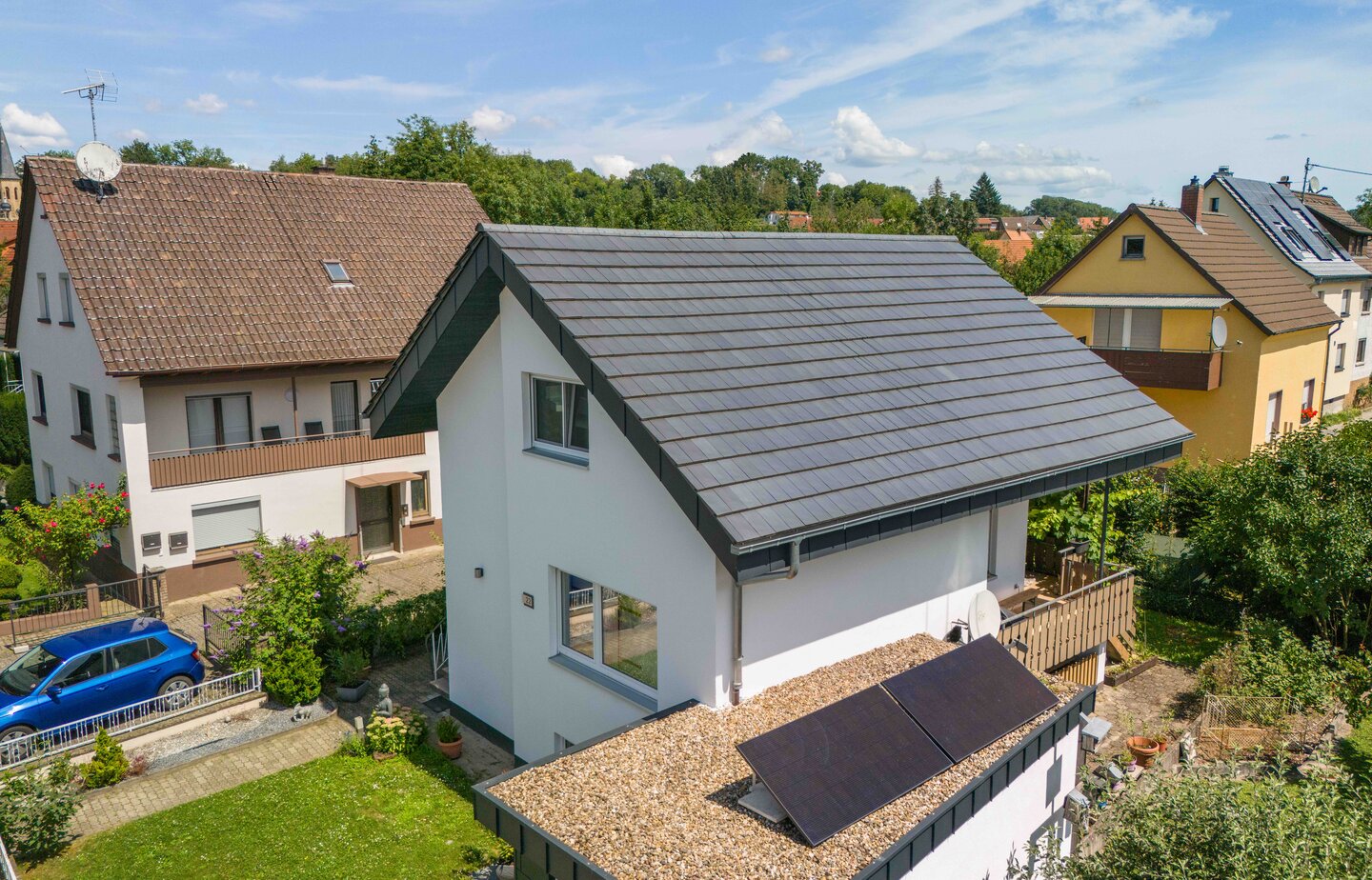

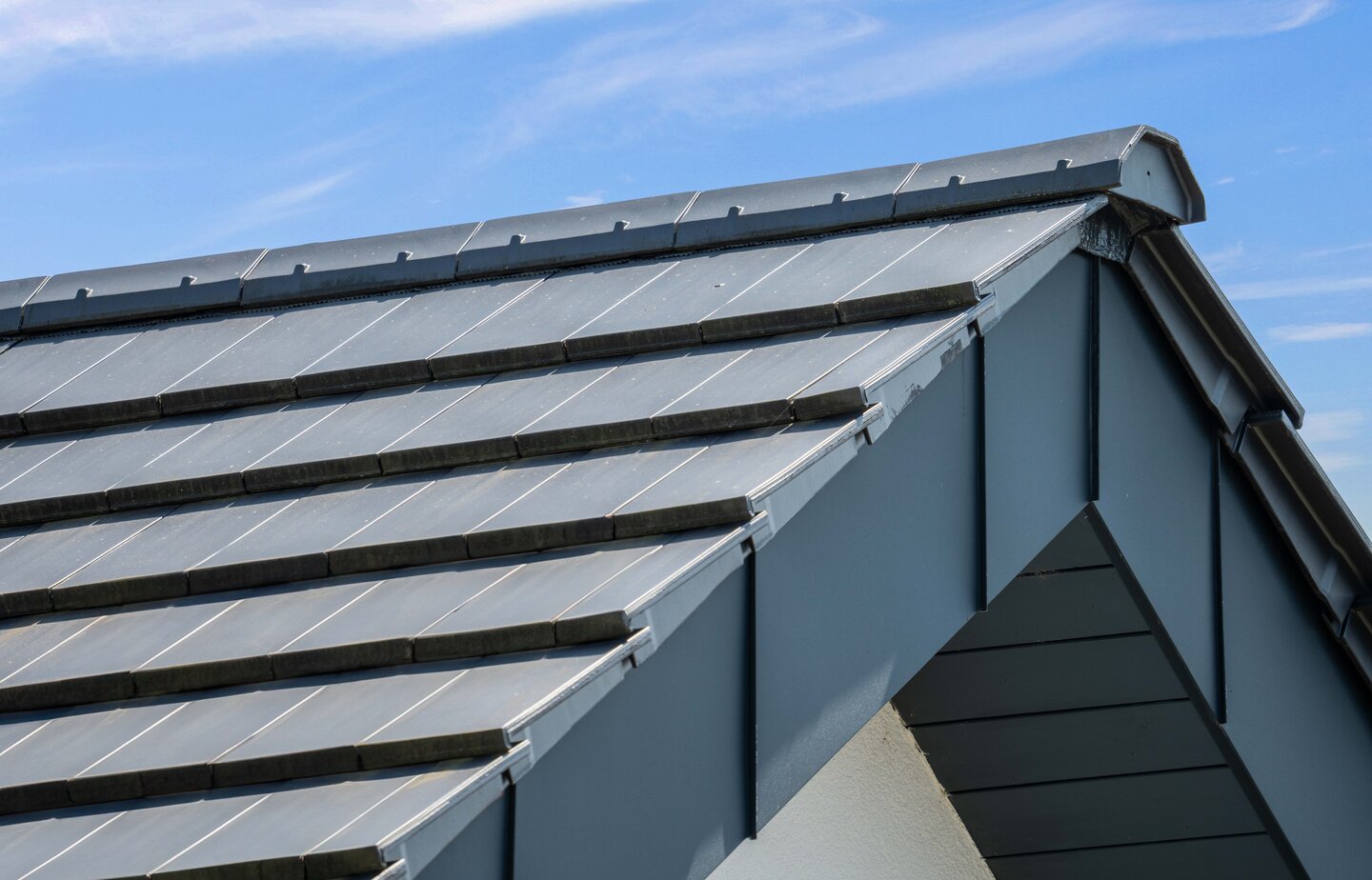

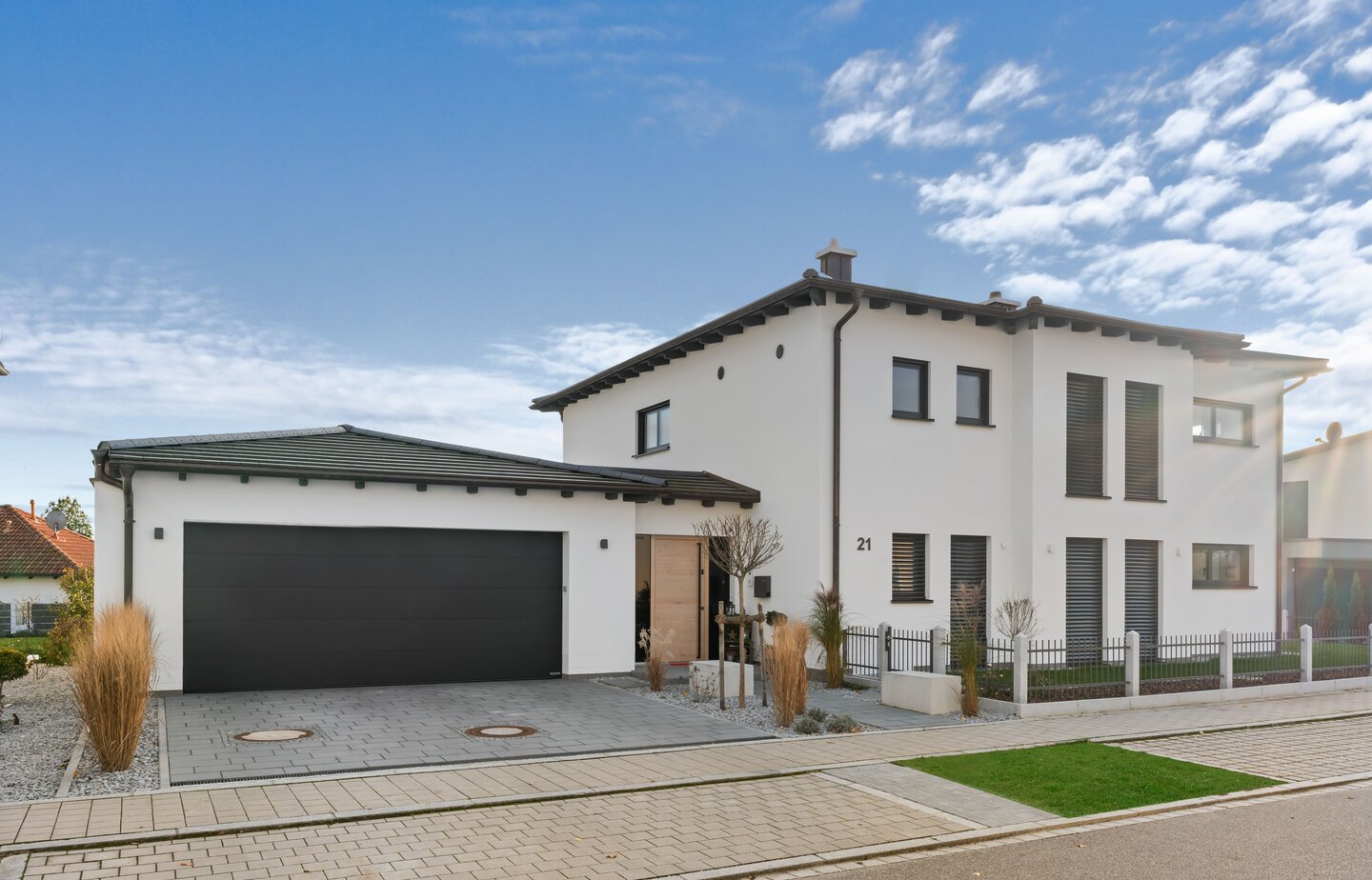

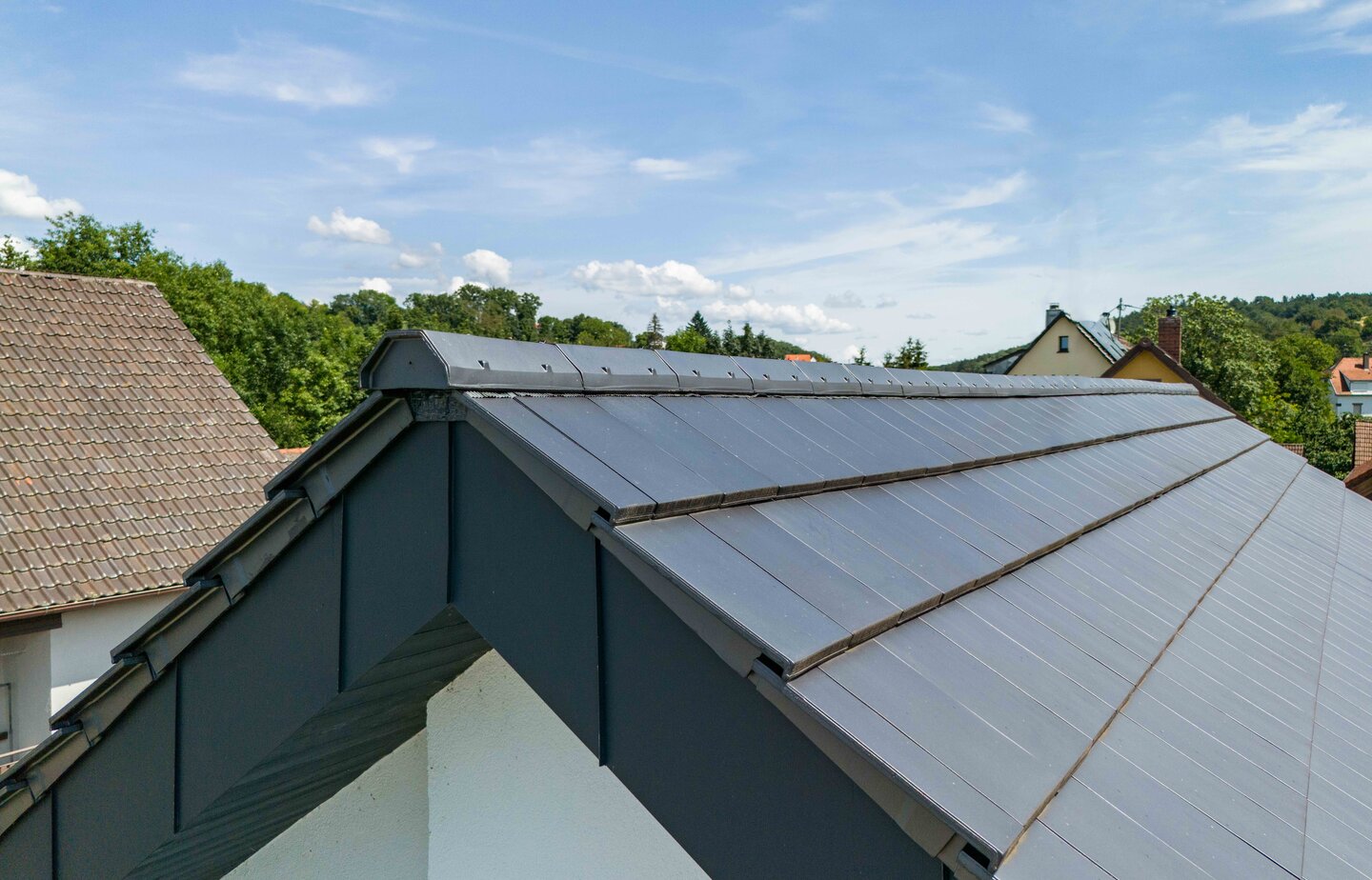

Referenzobjekte

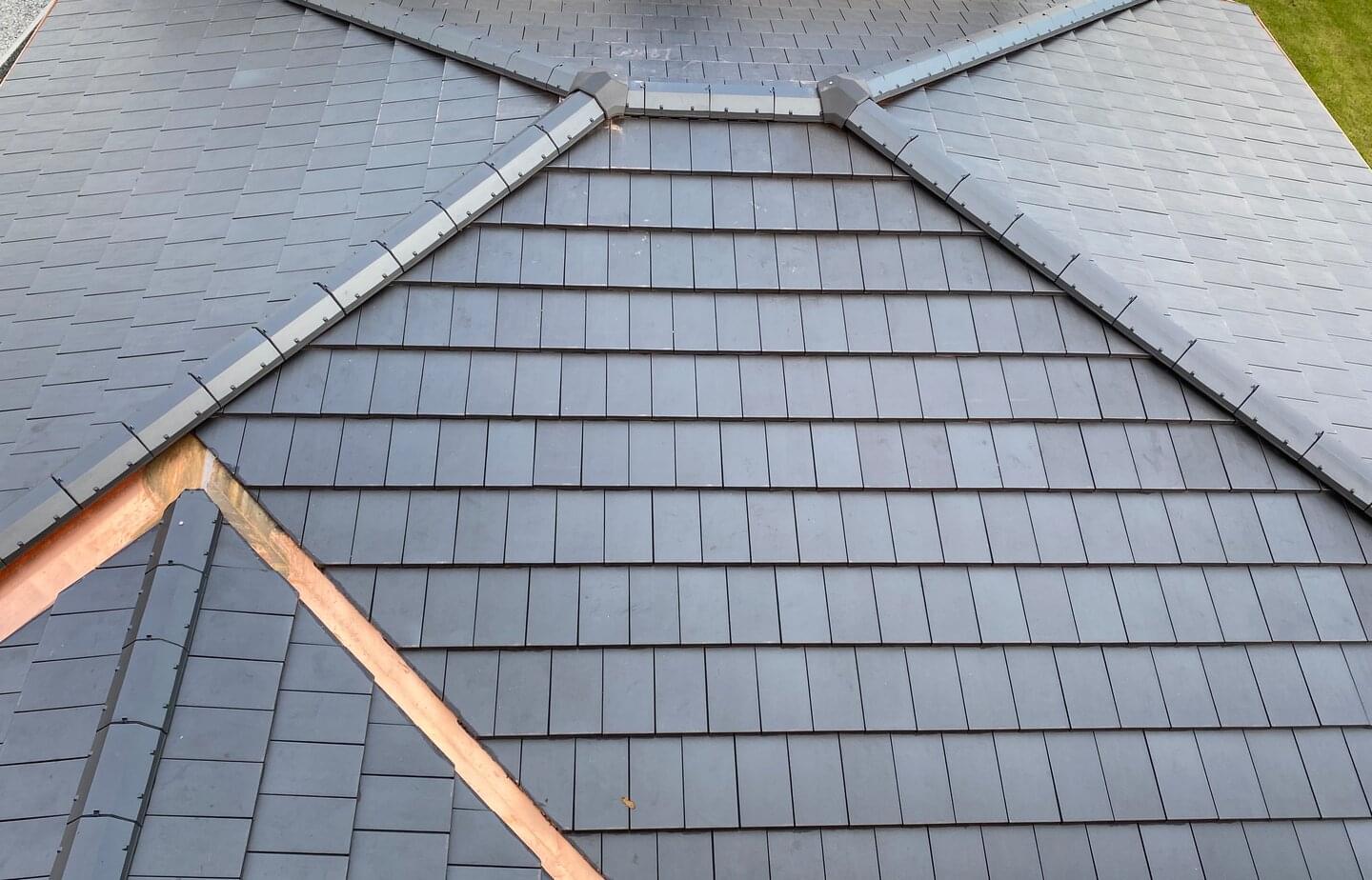

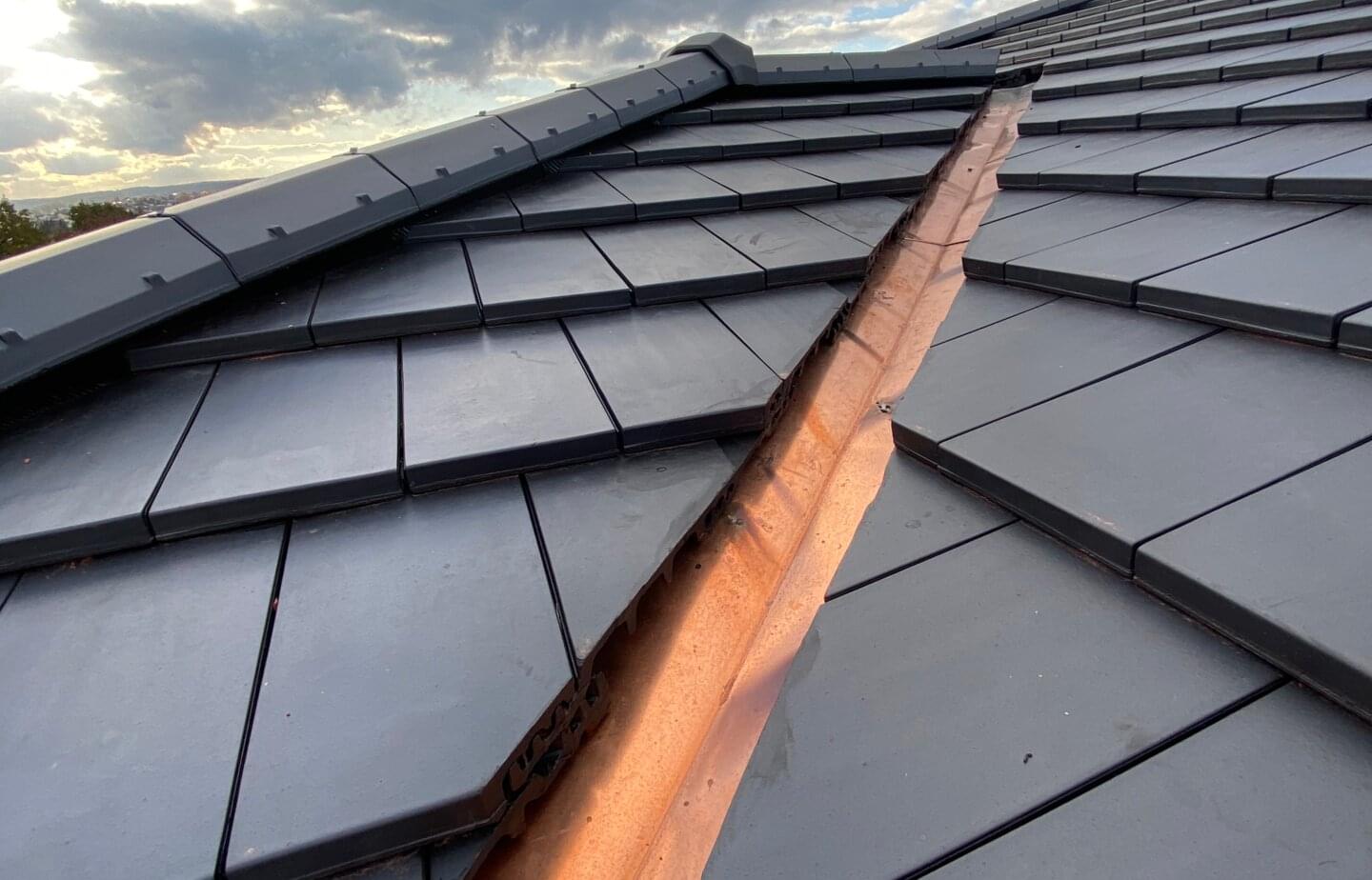

Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl | © ERLUS/Zimmerei Pöschl 2021 Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl

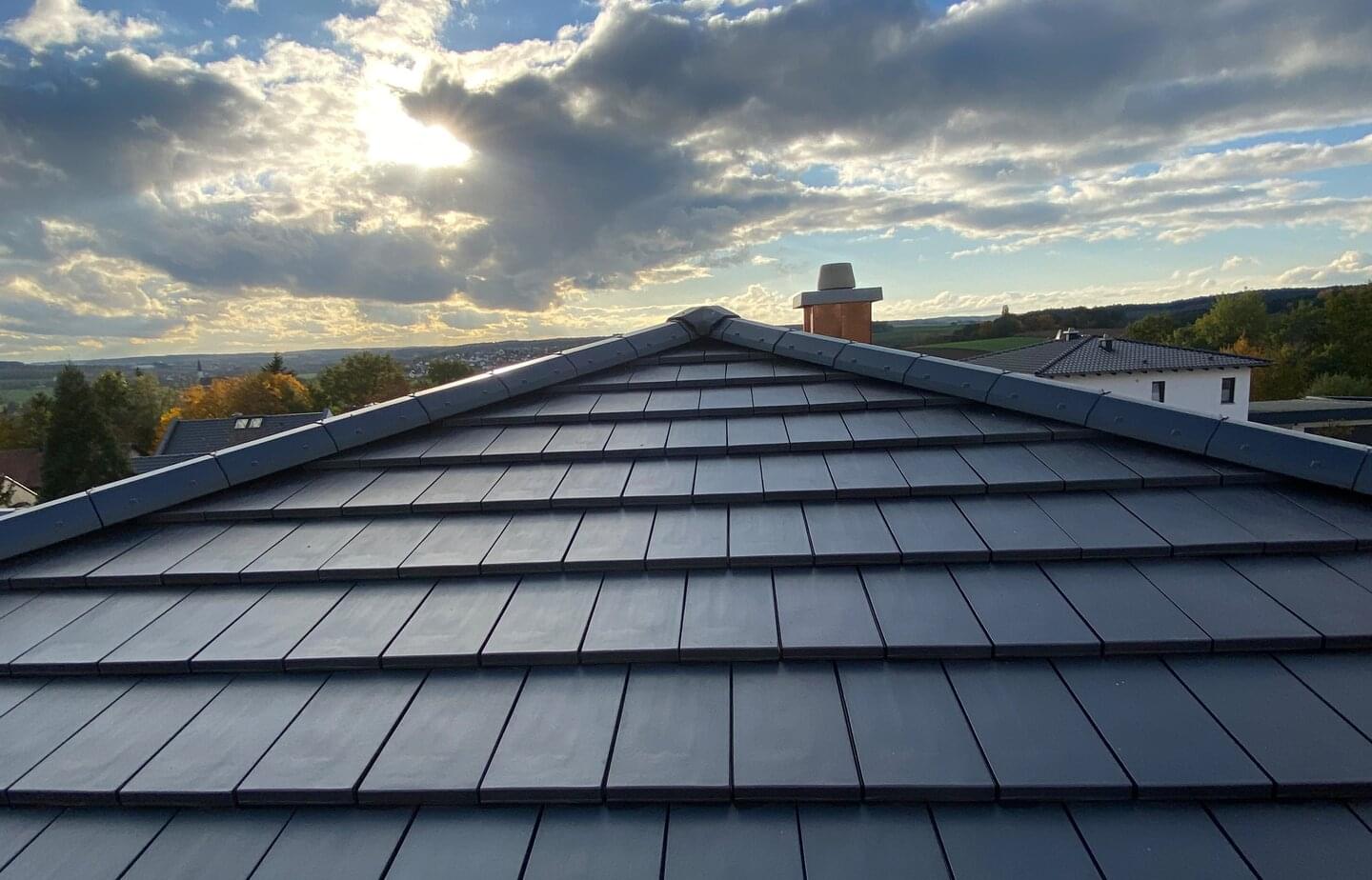

Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl | © ERLUS/Zimmerei Pöschl 2021 Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl

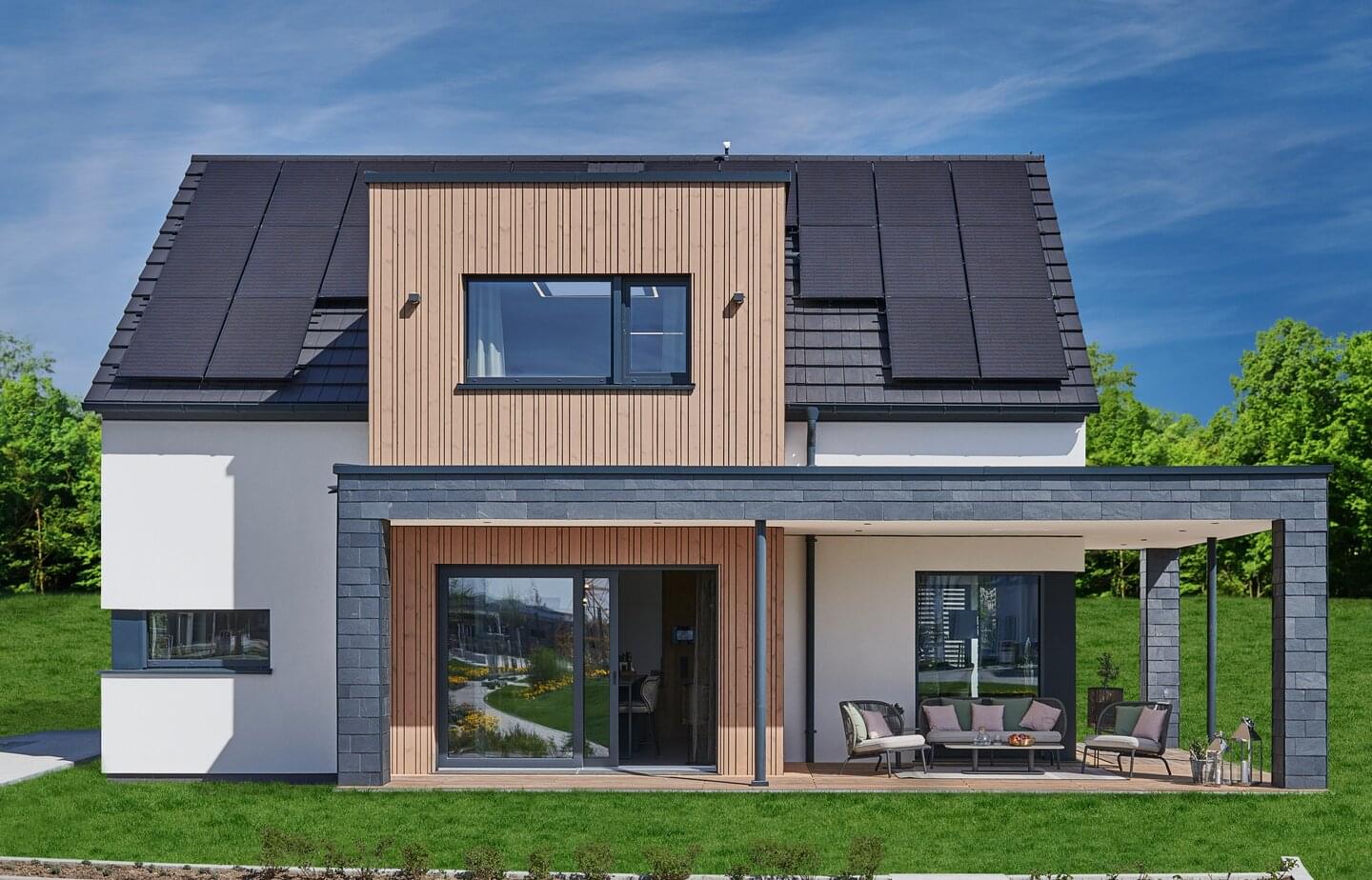

Ergoldsbacher Level RS® - Sintergrau  | © Kampa Ergoldsbacher Level RS® - Sintergrau

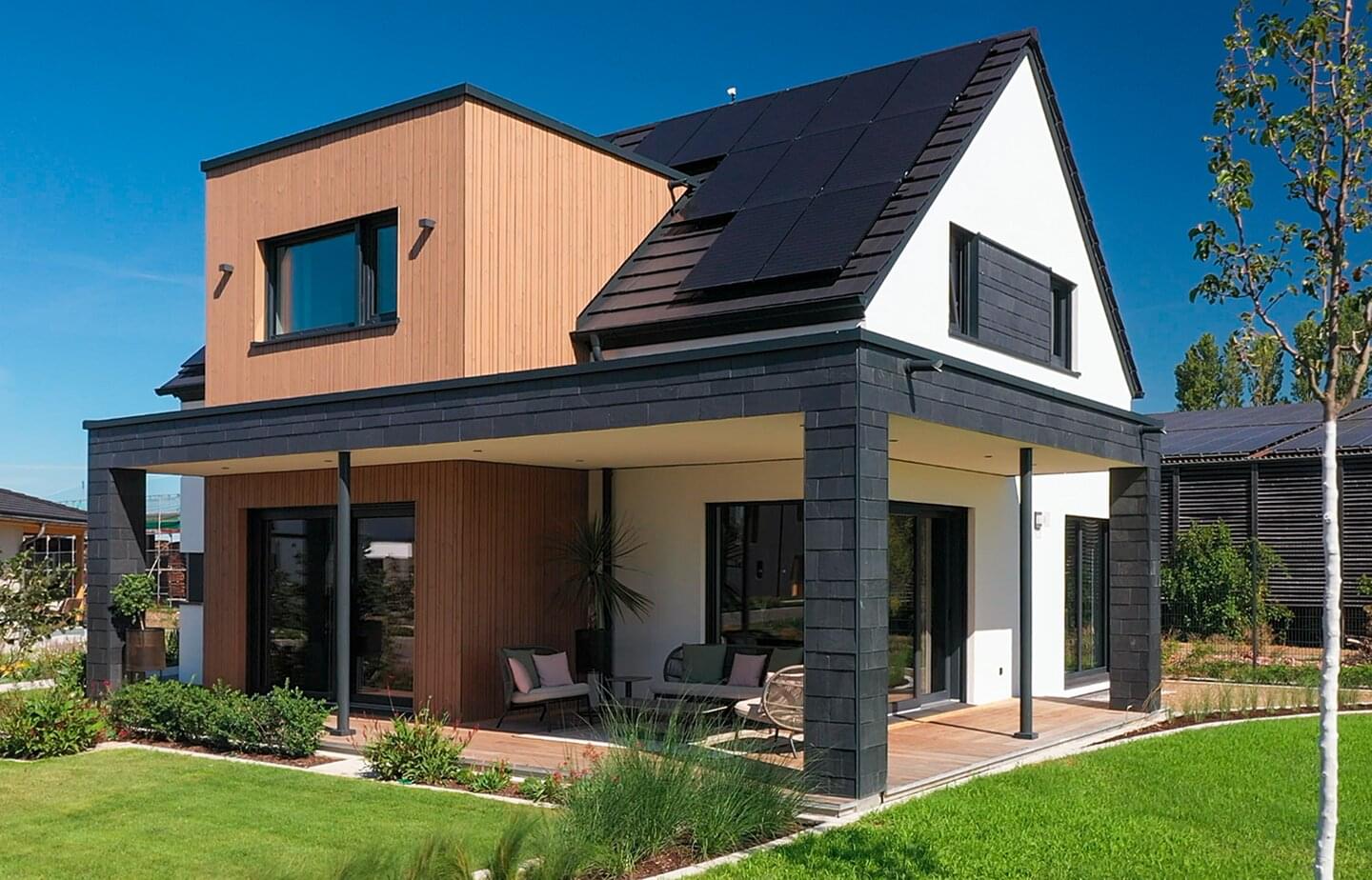

Ergoldsbacher Level RS® - Sintergrau  | © Kampa Ergoldsbacher Level RS® - Sintergrau

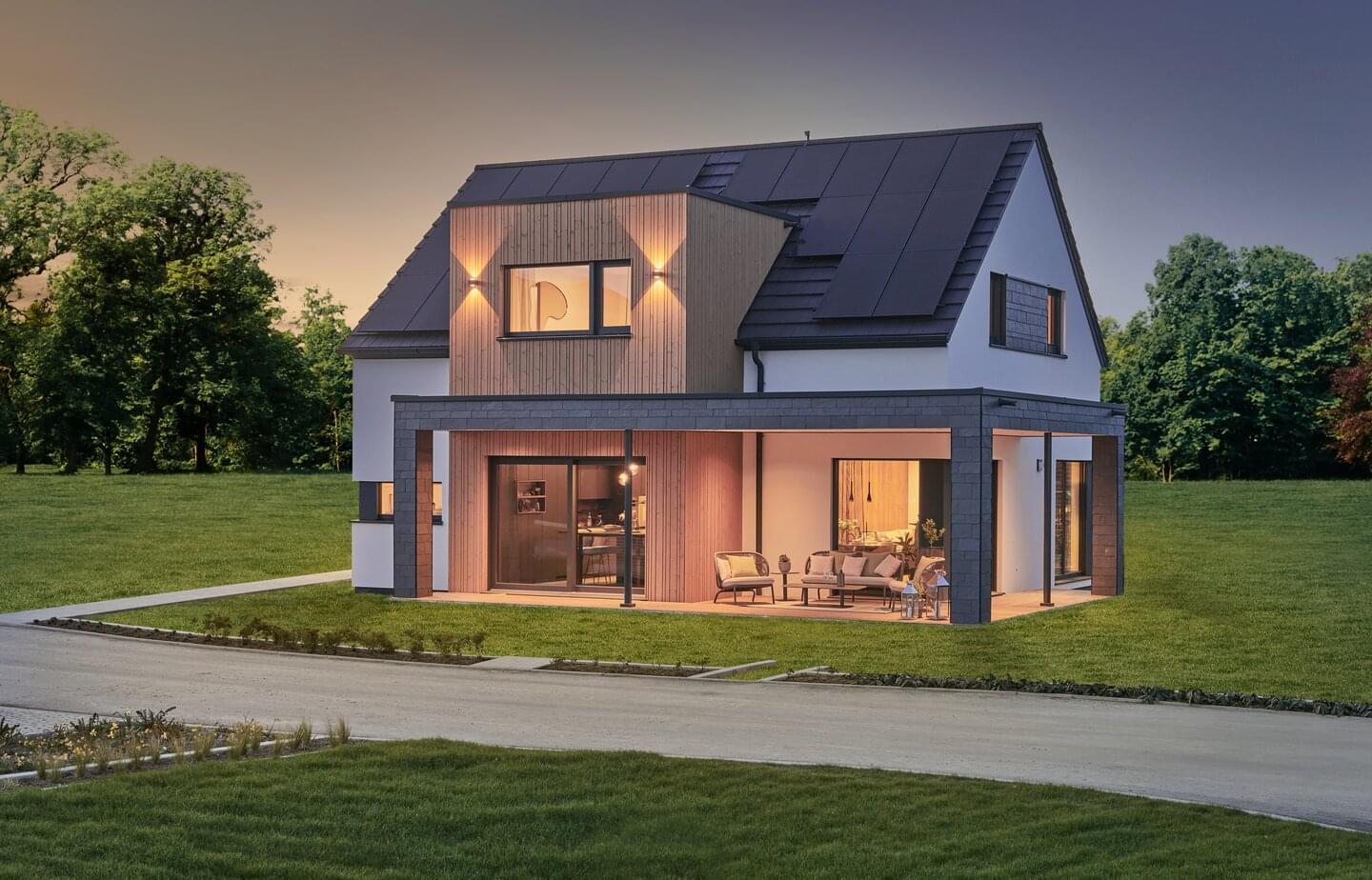

Ergoldsbacher Level RS® - Sintergrau  | © Kampa Ergoldsbacher Level RS® - Sintergrau

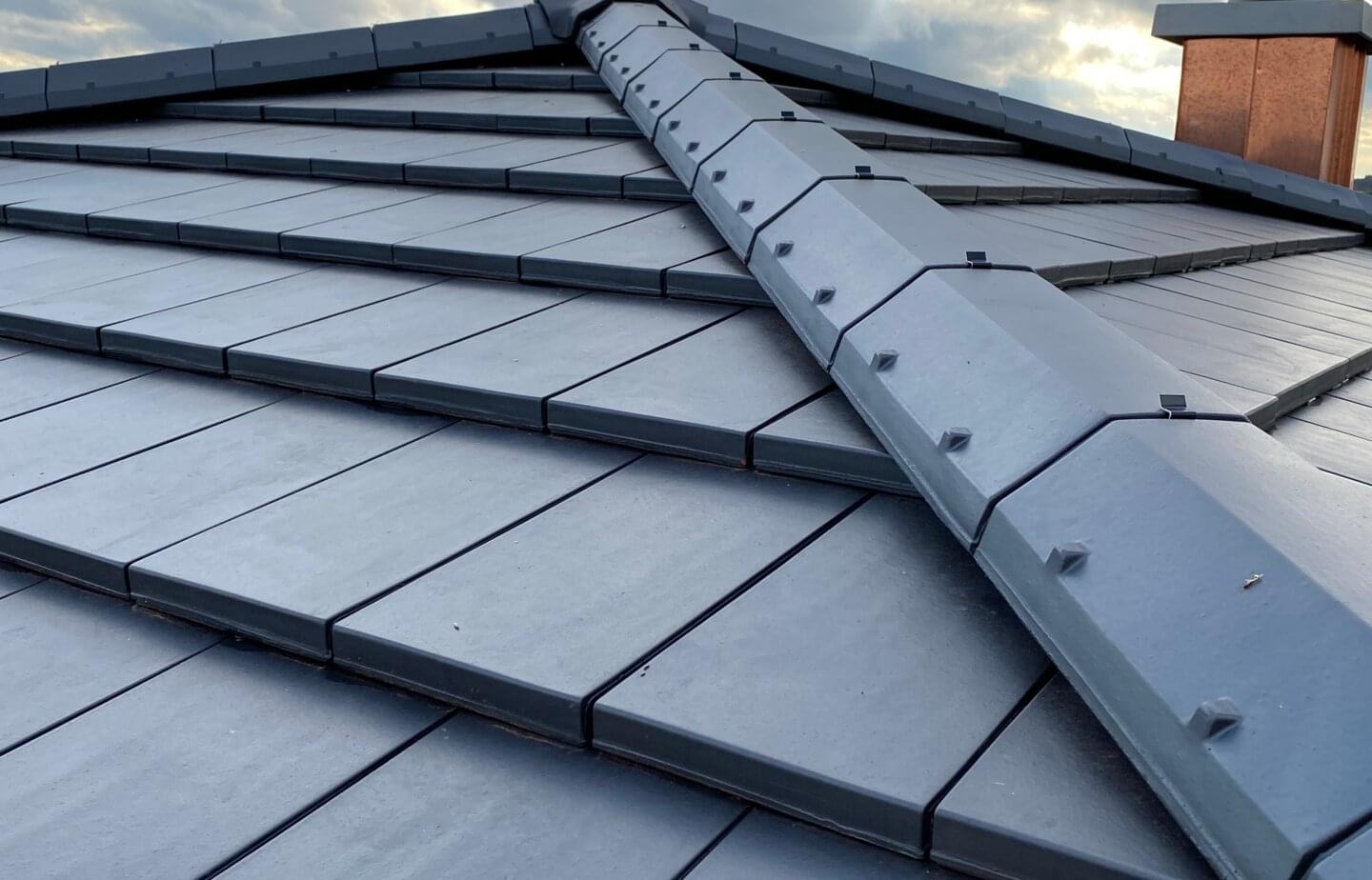

Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl | © ERLUS/Zimmerei Pöschl 2021 Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl

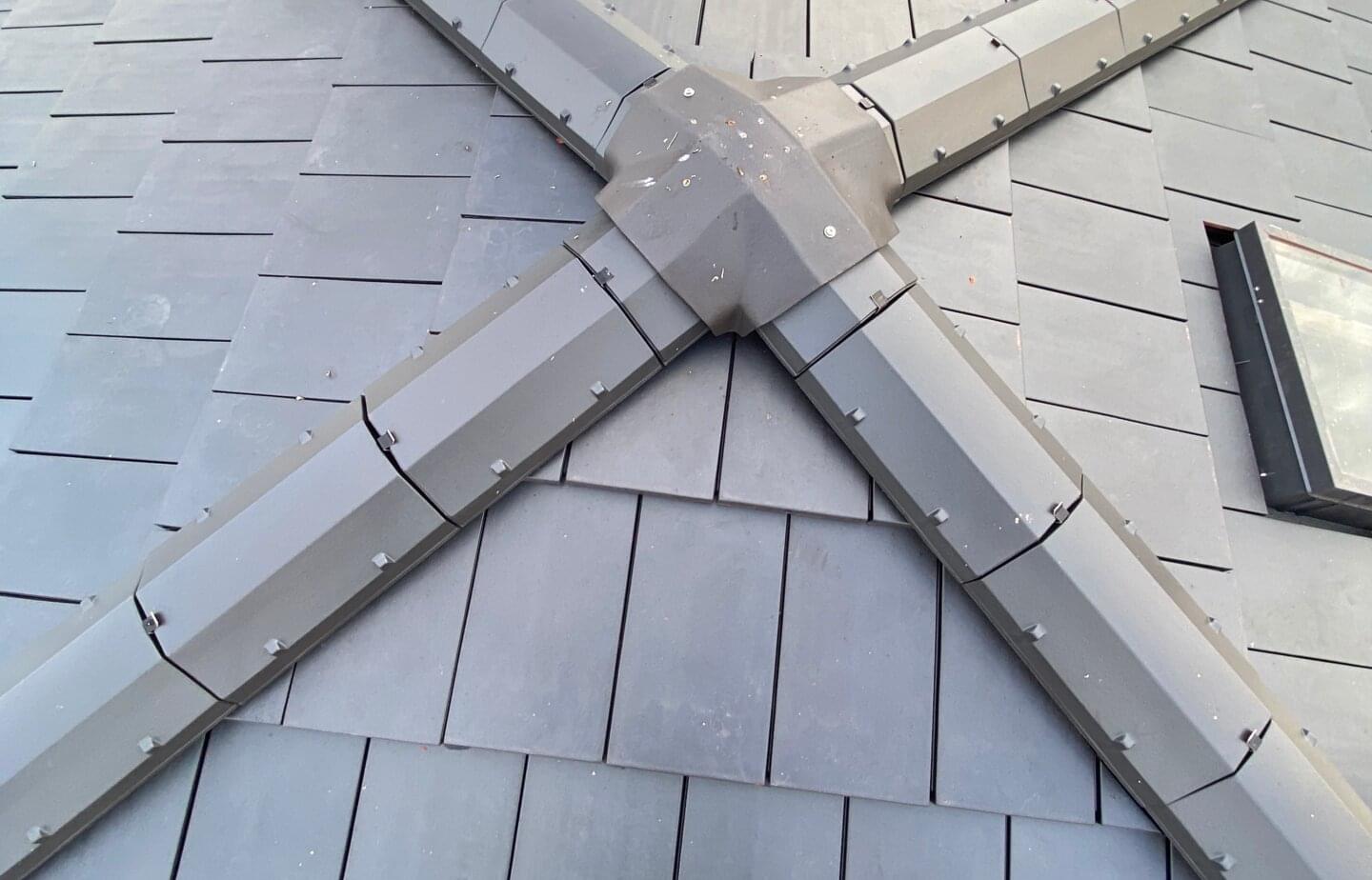

Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl | © ERLUS/Zimmerei Pöschl 2021 Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl
Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl | © ERLUS/Zimmerei Pöschl 2021 Ergoldsbacher Level RS® - Sintergrau ©ERLUS/Zimmerei Pöschl

2023: Ergoldsbacher Level RS®

Pures Design für flach geneigte Dächer – glatt, kantig, regensicher ab 10°

Der Ergoldsbacher Level RS® ist bereits der dritte Spezialist für flach geneigte Dächer. Auffallend ist seine klare, kantige Form mit geradem Abschluss. Bedeutend ist seine tiefe Ringverfalzung mit 3-fachem Kopf- und Seitenfalz. Durch diese formtechnische Besonderheit wird das Wasser auf der Ziegeloberfläche perfekt abgeleitet. So bleibt selbst bei flachen Dachneigungen (im Halbverband verlegt: Regeldachneigung 16°, Mindestdachneigung 10°) die Unterkonstruktion trocken. Der neue Ergoldsbacher Level RS® ist die echte Lösung: ein regensicherer Dachziegel, der kein wasserdichtes Unterdach braucht!

Bedarf / m²: ca. 11,3 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 16 °
