Ergoldsbacher Reformpfanne XXL®

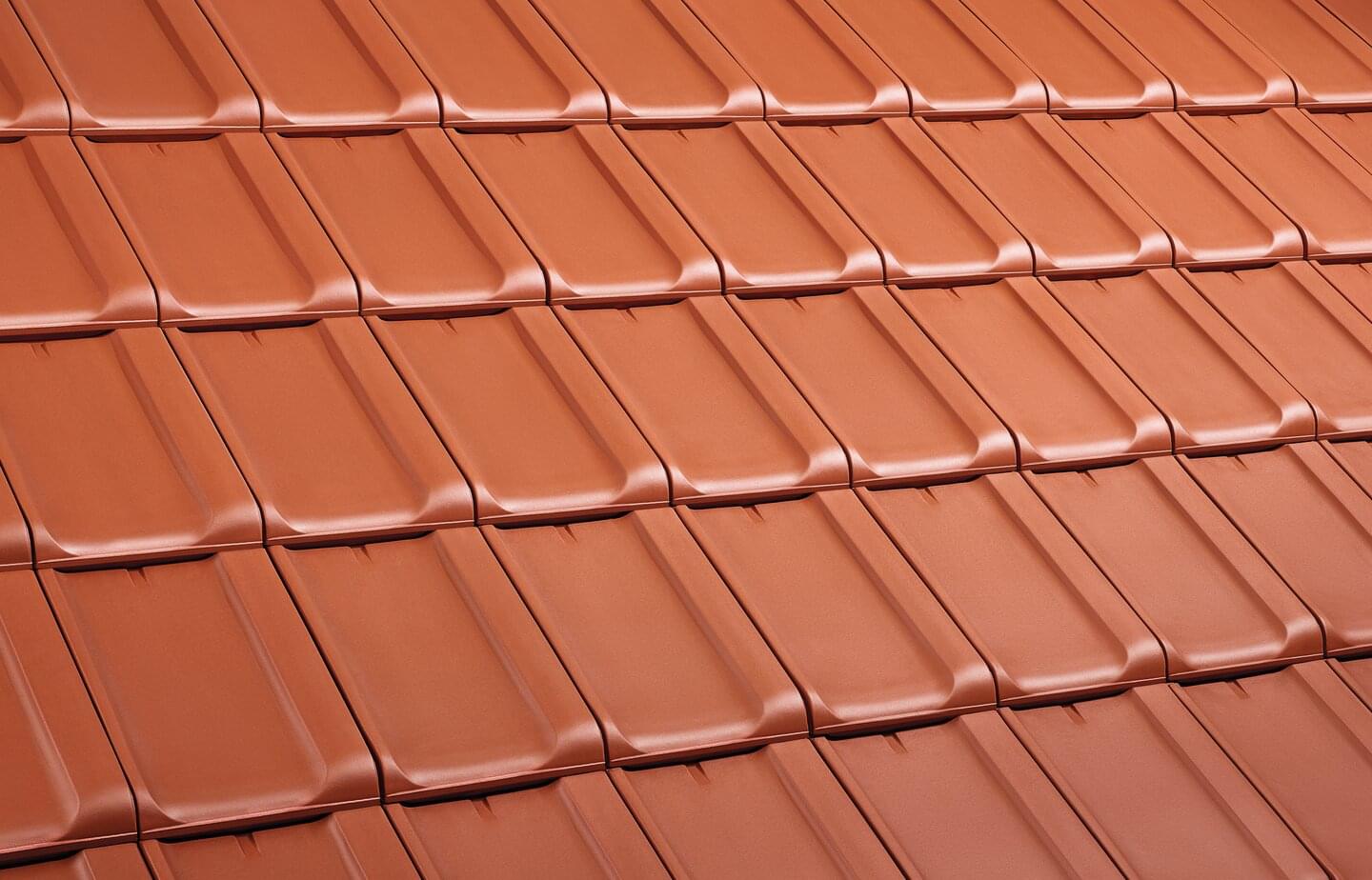

Farbpalette
Rot

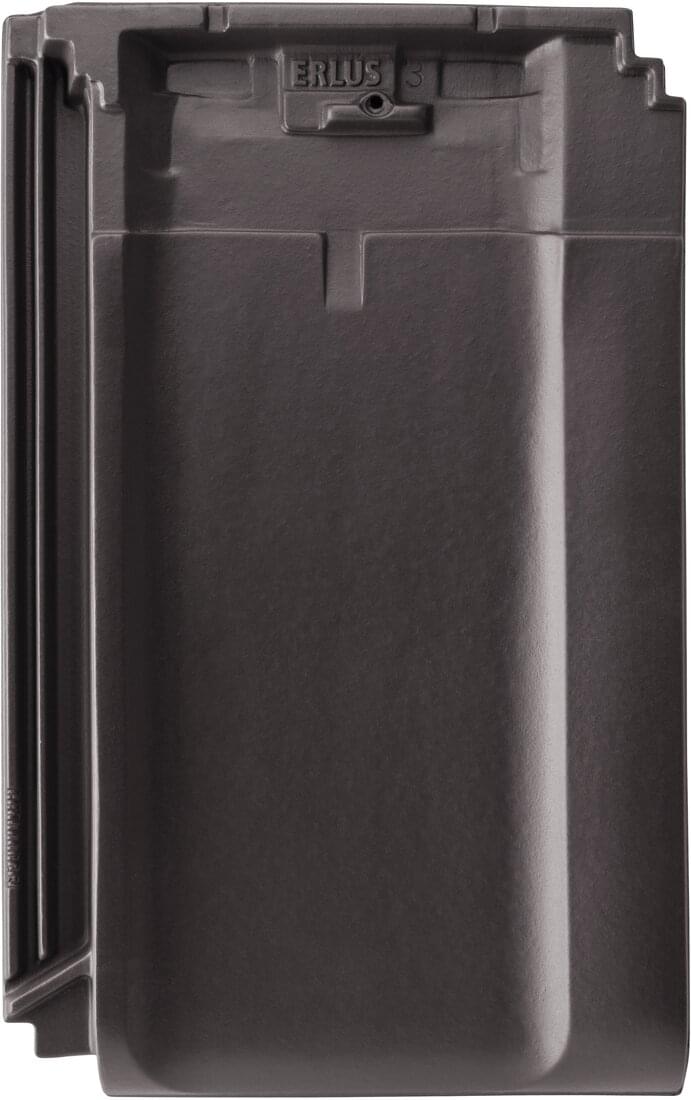

  • Reformpfanne XXL® - Rot | Flächenziegelbild | © © ERLUS AG 2021
  • Reformpfanne XXL® - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 29,5 x 46,5 cm
Lattweite: ca. 37,7 - 39,7 cm
Mittlere Deckbreite: ca. 25,7 cm
Bedarf je m²: ab 9,8 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 40 kg/m²
Paletteninhalt: 240 Stück
Palettengewicht: ca. 1.141 kg
Bündelgröße: 5 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 38,5 cm

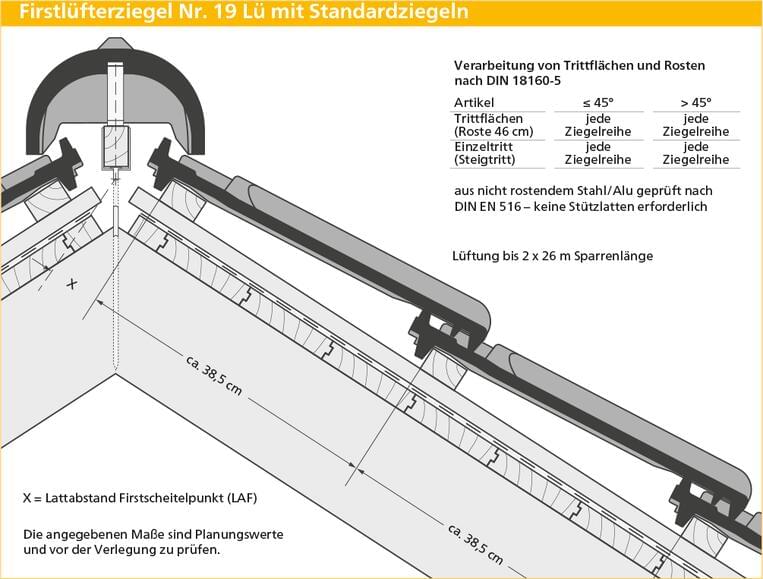

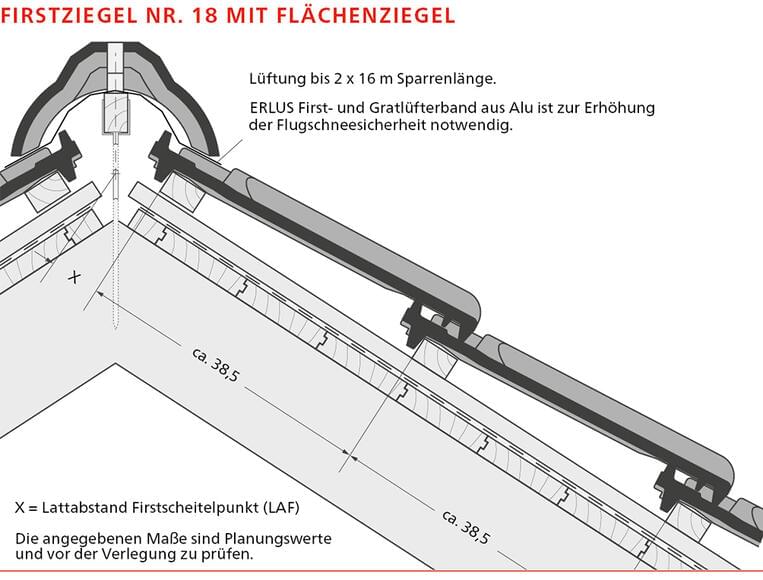

X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 65 60 50 50 50 45 45 45 40 - -
Firstlüfterziegel Nr. 15 Lü 70 65 60 60 60 60 60 - - - -
Firstziegel Nr. 17 65 60 55 50 50 45 45 45 40 - -
Firstlüfterziegel Nr. 17 Lü 65 60 55 55 50 - - - - - -
Firstziegel Nr. 18 50 45 35 30 35 35 35 30 30 30 -
Firstlüfterziegel Nr. 19 Lü 45 40 35 35 35 35 30 25 - - -
Firstziegel Nr. 21 45 40 35 35 35 35 30 25 25 25 25

1) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für die Ergoldsbacher Reformpfanne XXL®

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3 Kl. 3 Kl. 3
von < 14° bis ≥ 10° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 22° Kl. 6 Kl. 6
von < 22° bis ≥ 18° Kl. 4 Kl. 4
von < 18° bis ≥ 14° Kl. 3 Kl. 3
von < 14° bis ≥ 10° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3
von < 14° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

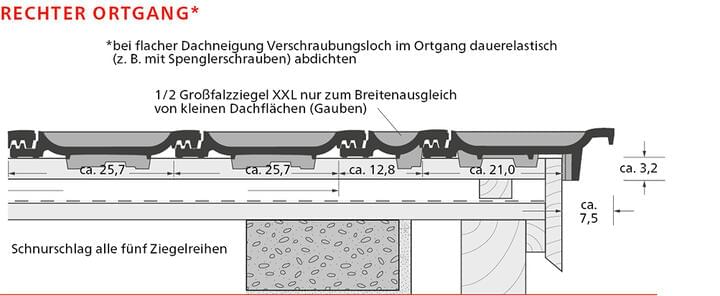

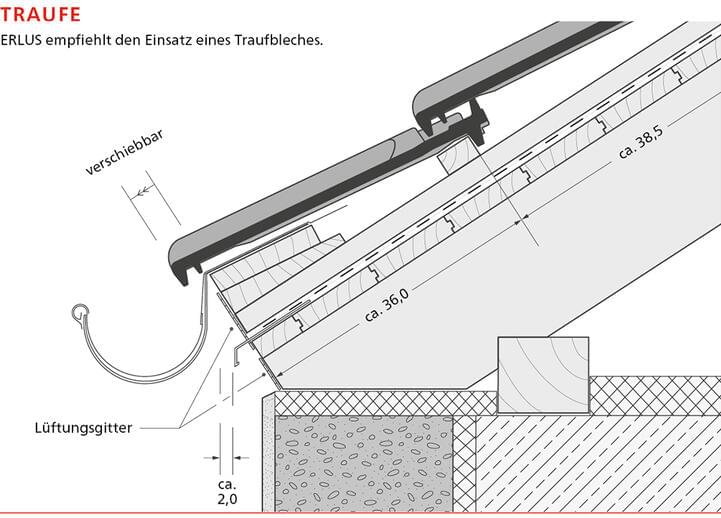

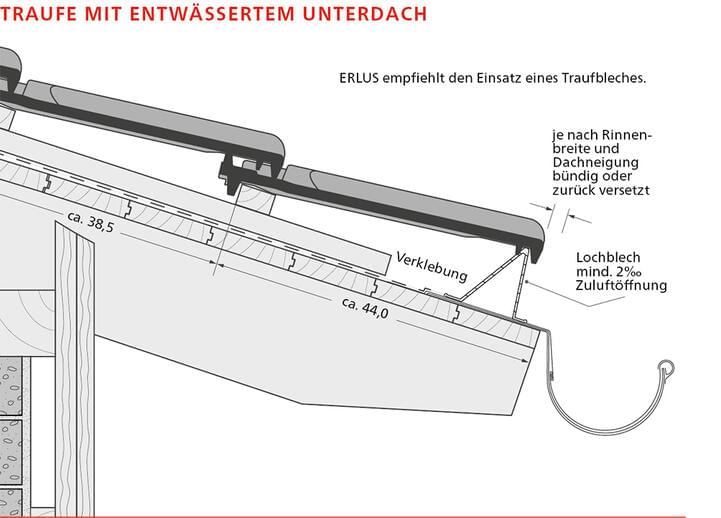

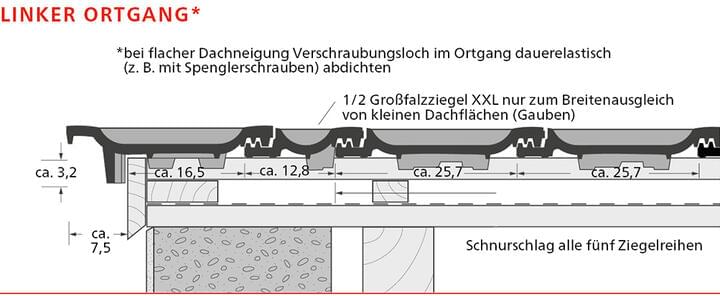

Technische Zeichnungen

Diese Argumente sprechen für die Ergoldsbacher Reformpfanne XXL®

  • Leichtes Handling 4,0 kg pro Stück, sehr gut und schnell zu verlegen

  • Niedrige Profilhöhe ideal für Zelt- und Walmdächer

  • Kostensparende Alternative zu Glattziegeln

  • Idealer Sanierungsziegel Verschiebebereich 2 cm

  • Profitabel in der Unterkonstruktion, 10er-Format

  • Regeldachneigung 22° nach Dachdecker-Fachregelwerk

  • Umfangreiches Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

Flächenziegel

Reformpfanne XXL® - Rot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Reformpfanne XXL® - Ortgangziegel links Rot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
Reformpfanne XXL® - Ortgangziegel rechts Rot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
Reformpfanne XXL® - Doppelwulstziegel Rot | Lieferprogrammbild | © © ERLUS AG 2021
Doppelwulstziegel
Reformpfanne XXL® - Pultdachziegel Rot | Lieferprogrammbild
Pultdachziegel
Reformpfanne XXL® - Pultdach-Ortgangziegel links Rot | Lieferprogrammbild
Pultdach-Ortgangziegel links
Reformpfanne XXL® - Pultdach-Ortgangziegel rechts Rot | Lieferprogrammbild
Pultdach-Ortgangziegel rechts
Reformpfanne XXL® - Lüftungsziegel Rot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel
Firstziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstendziegel Nr. 19 Lü
Firstziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 21
Firstabschlussziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 21
Firstausgleichsziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 21

ERLUS Markenzubehör

Reformpfanne XXL® | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Reformpfanne XXL® - ALU-SYSTEM Antennenhaube rot - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Reformpfanne XXL® - ALU-SYSTEM Durchführungsziegel für Solaranlagen rot - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Reformpfanne XXL® - ALU-SYSTEM Solarträger rot - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 18 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 18
KERAMIK Gratanfänger für Firstziegel Nr. 19 Naturrot | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 19
KERAMIK Gratanfänger für Firstziegel Nr. 21 Rot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Lieferprogrammbild
Firstklammer Nr. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Großfalzziegel XXL® - Acrylglas | Lieferprogrammbild | © © ERLUS AG 2021
Acrylglas
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

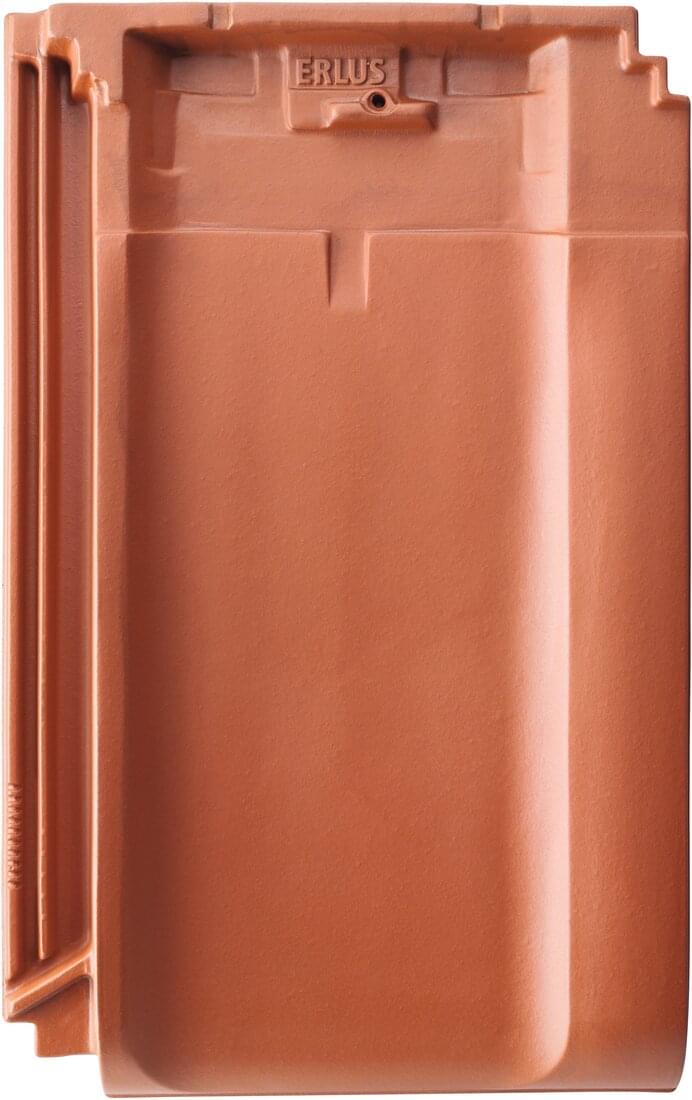

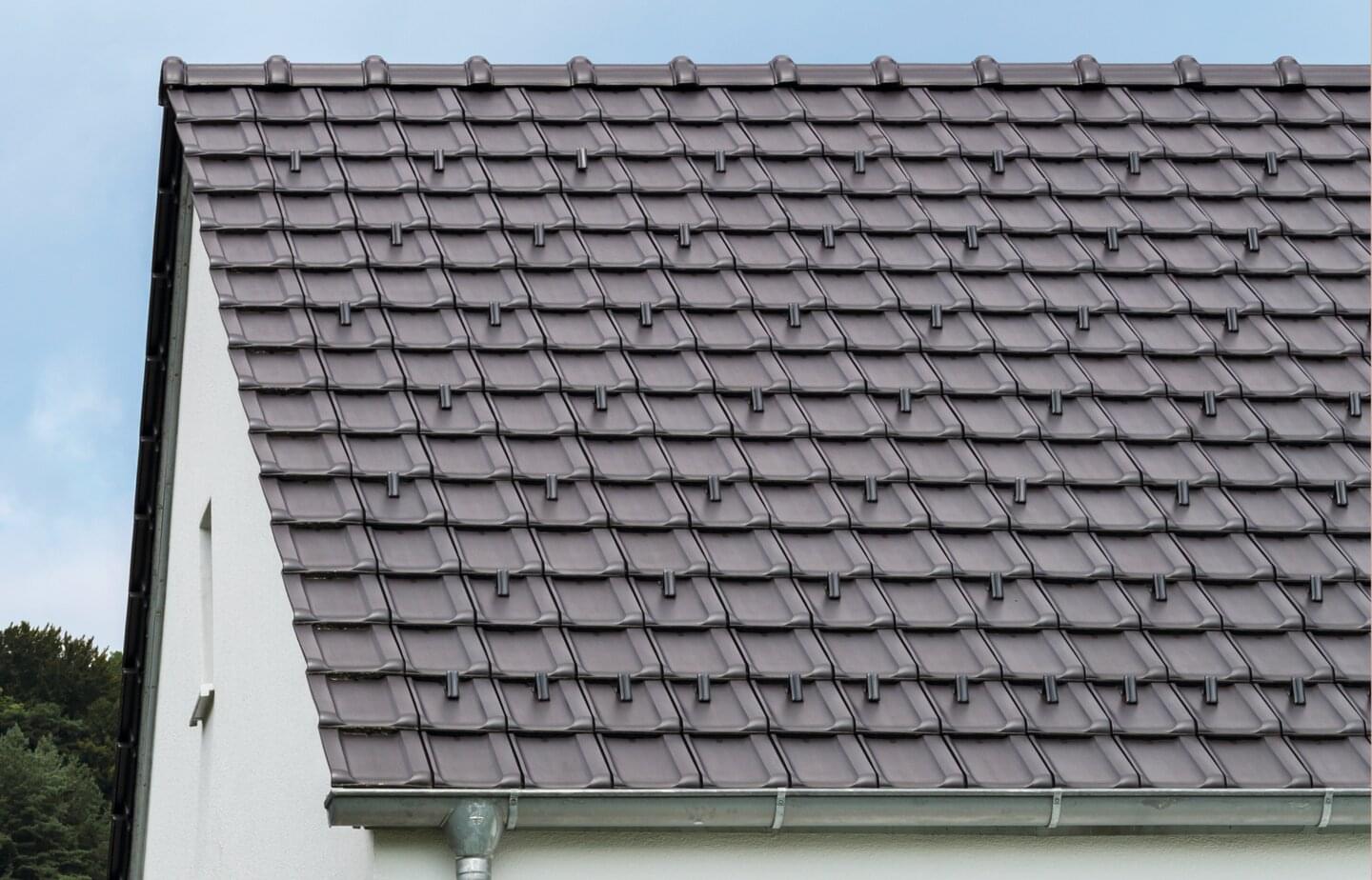

Reformpfanne XXL® - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot

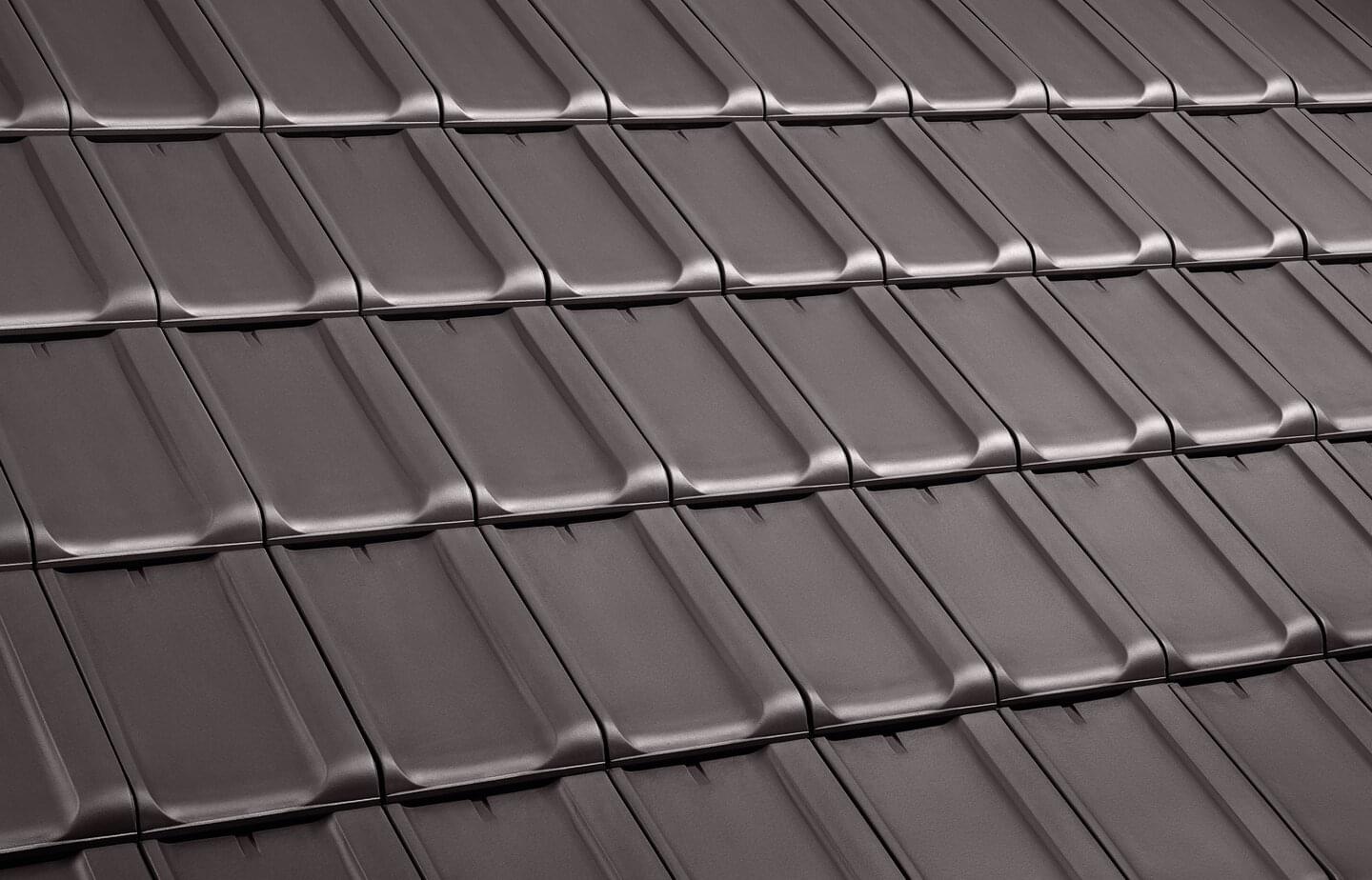

Reformpfanne XXL® - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

Referenzobjekte

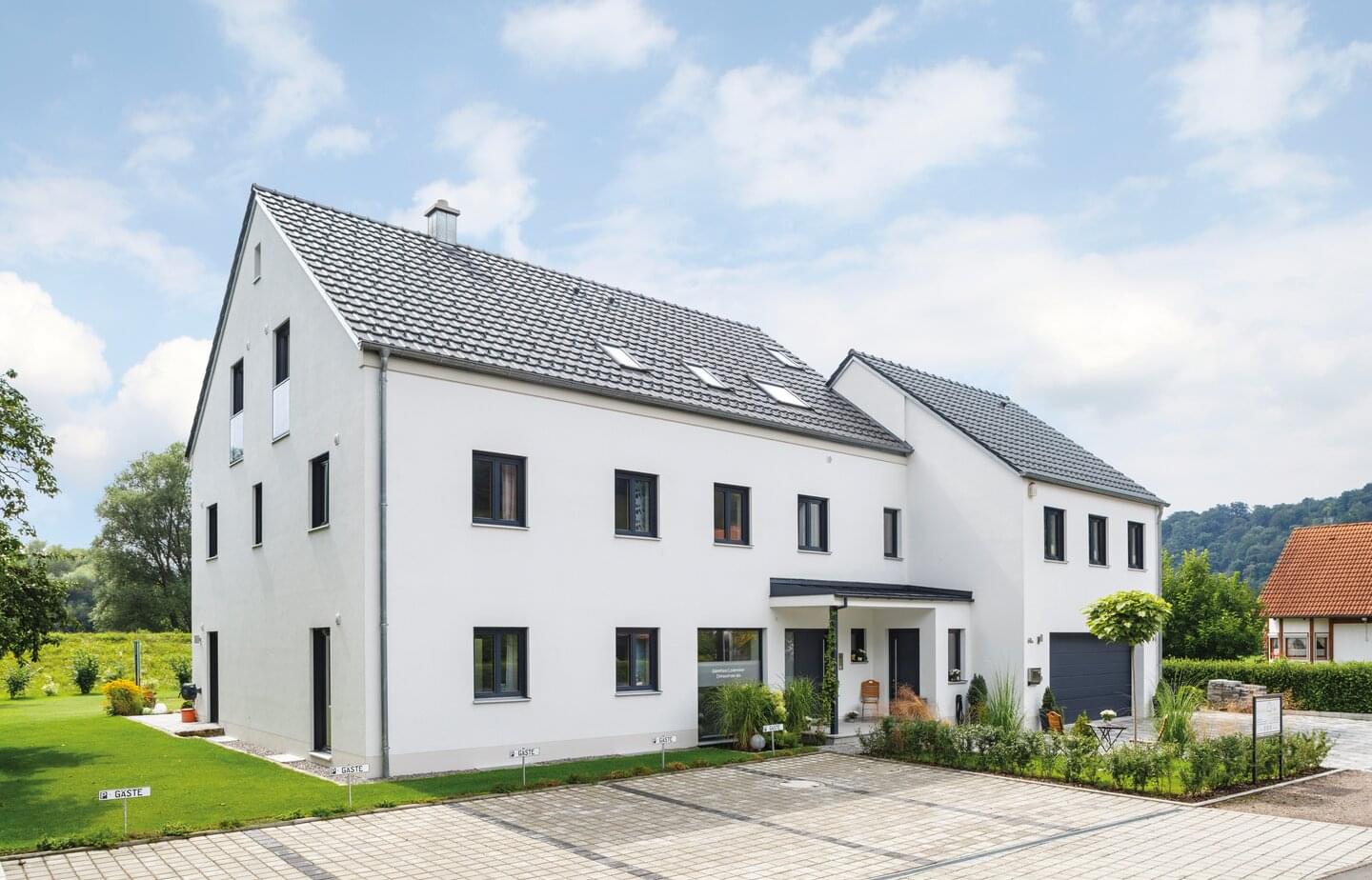

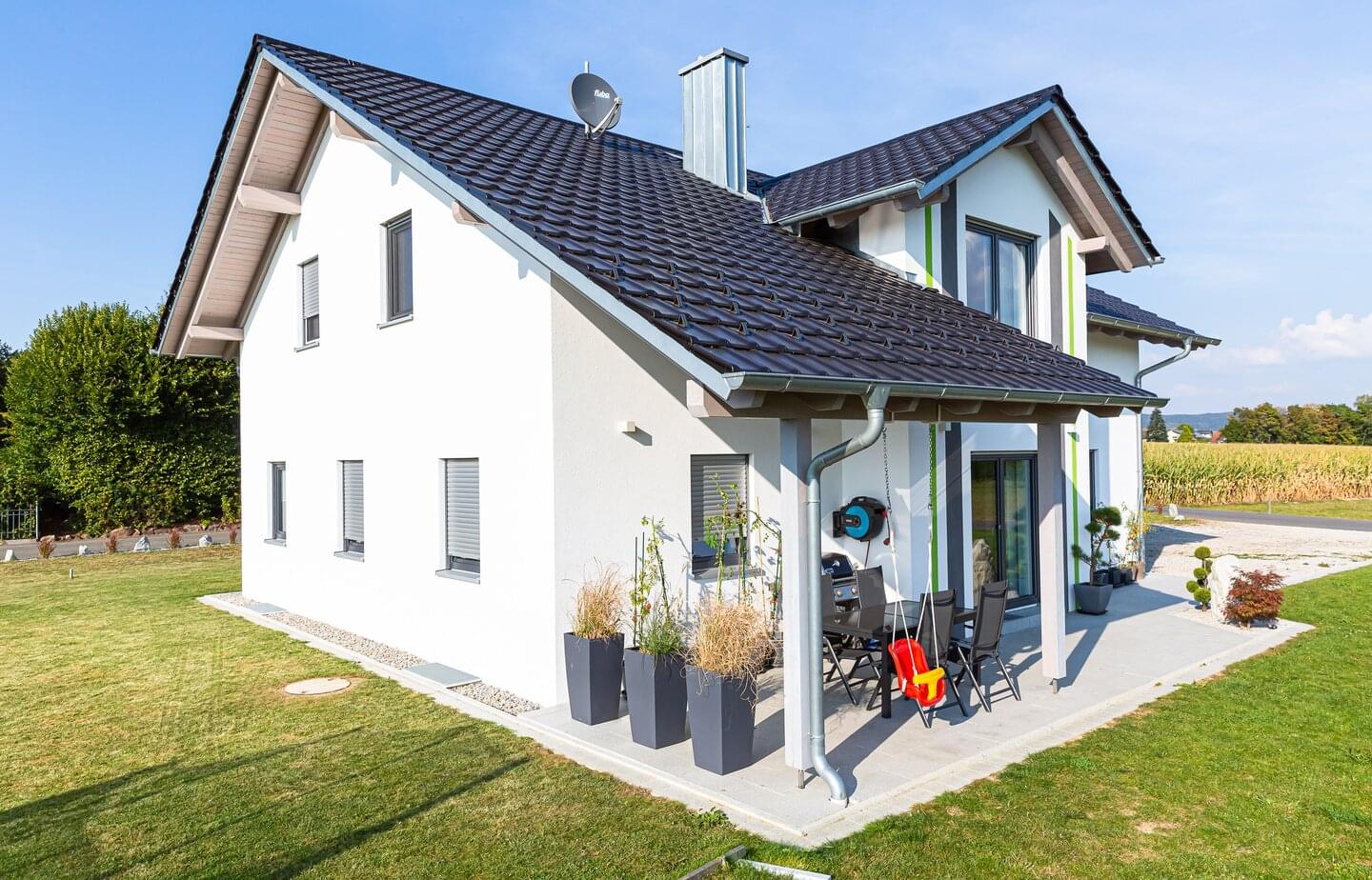

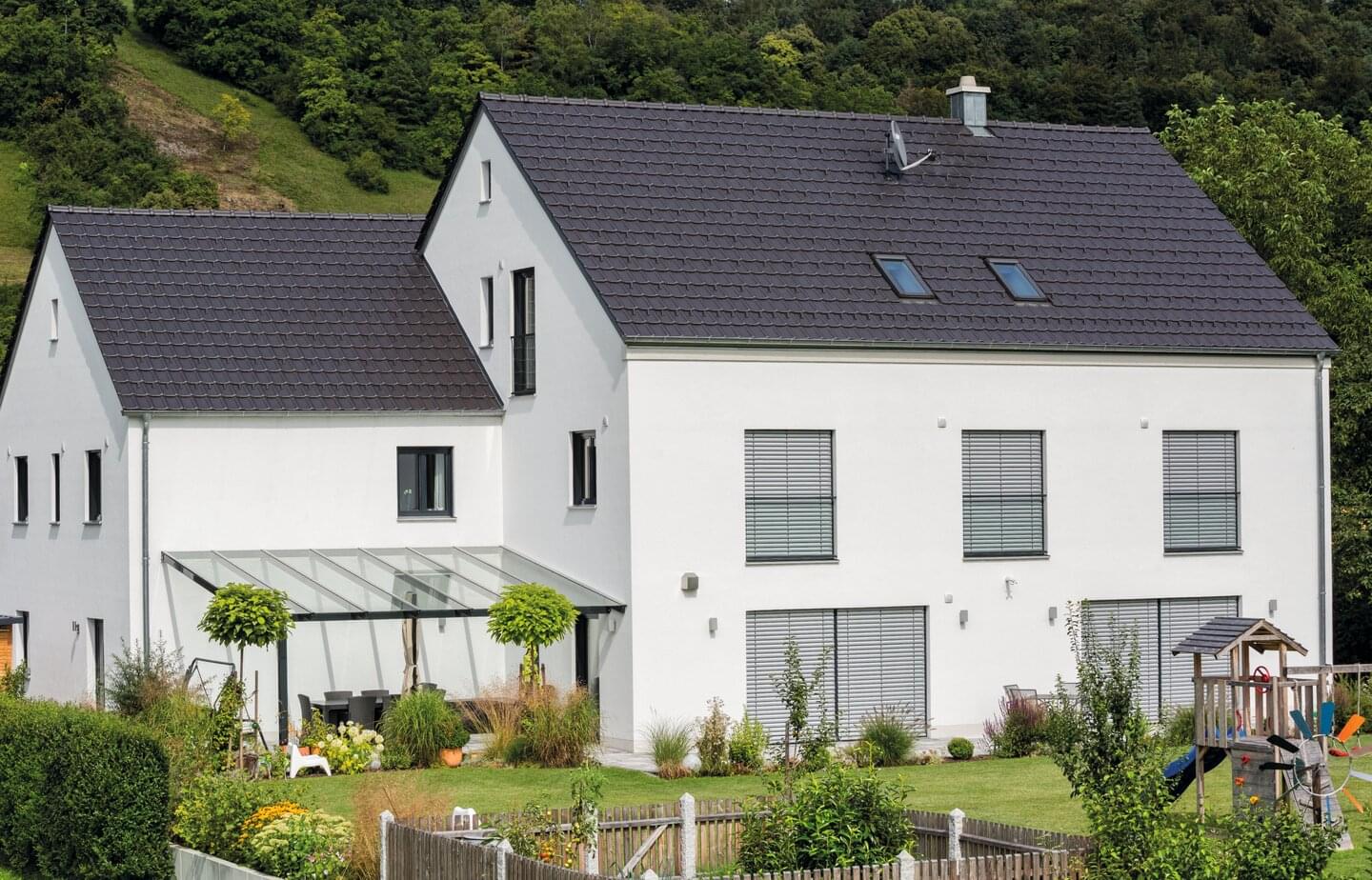

Ergoldsbacher Reformpfanne XXL® Anthrazit | © ERLUS AG 2019 Ergoldsbacher Reformpfanne XXL® Anthrazit
Ergoldsbacher Reformpfanne XXL® Anthrazit | © ERLUS AG 2019 Ergoldsbacher Reformpfanne XXL® Anthrazit
Ergoldsbacher Reformpfanne XXL® Anthrazit | © ERLUS AG 2019 Ergoldsbacher Reformpfanne XXL® Anthrazit
Ergoldsbacher Reformpfanne XXL® Anthrazit | © ERLUS AG 2019 Ergoldsbacher Reformpfanne XXL® Anthrazit

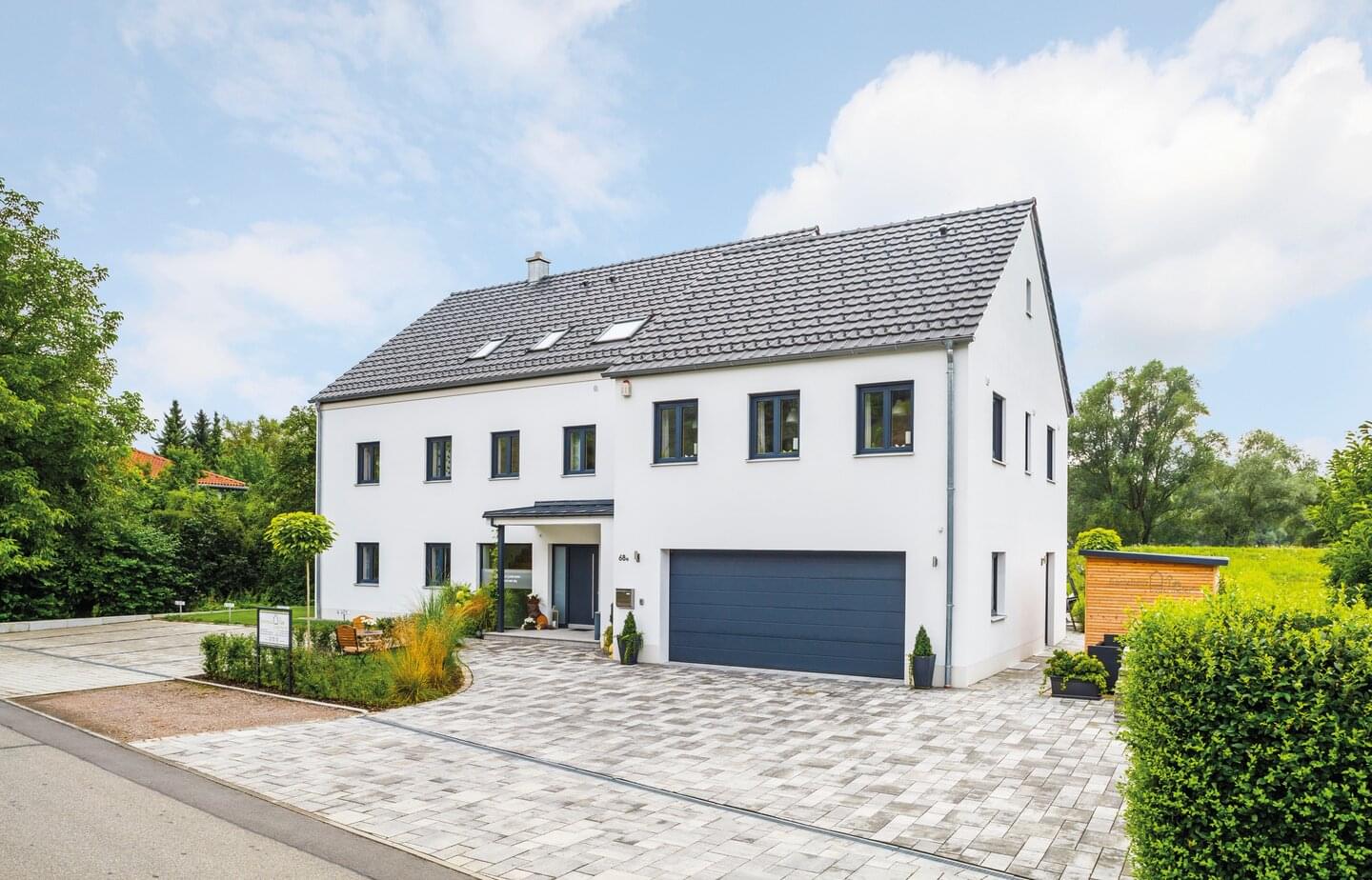

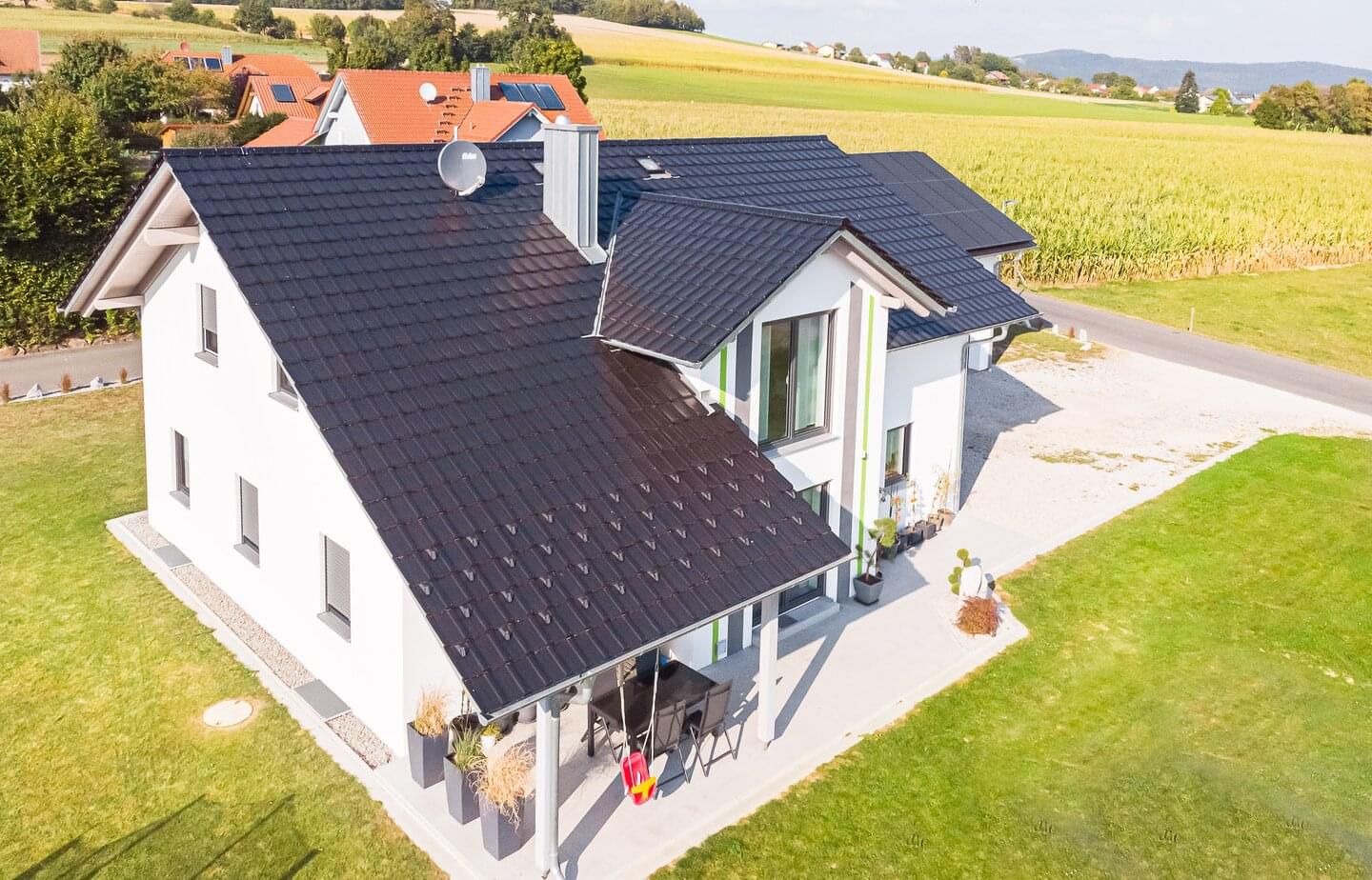

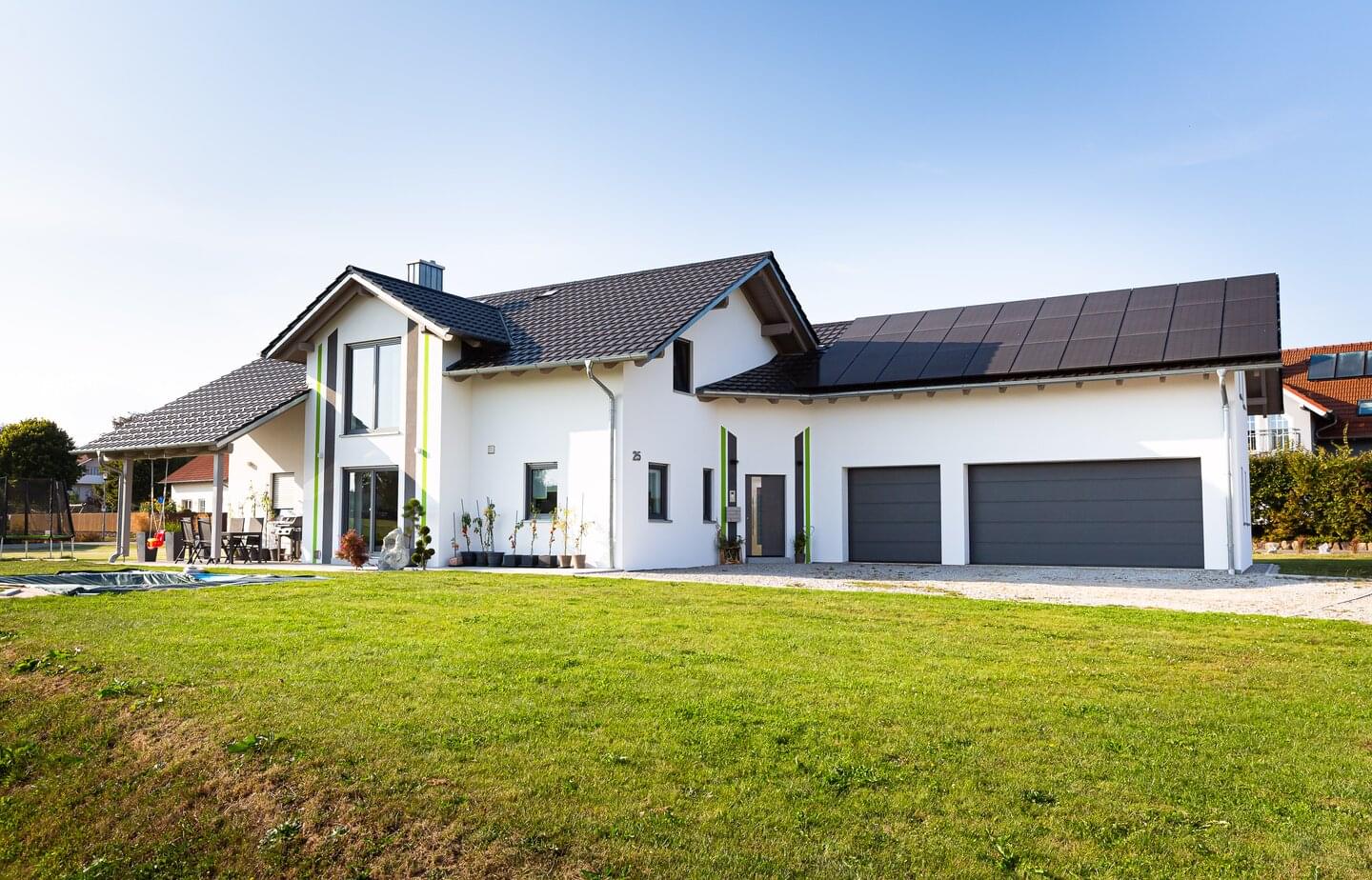

 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz | © ©ERLUS 2021 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz
 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz | © ©ERLUS 2021 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz
 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz | © ©ERLUS 2021 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz
 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz | © ©ERLUS 2021 Ergoldsbacher Reformpfanne XXL® - Diamantschwarz

Stilvolles Reformdesign im zeitsparenden Großformat

Die Ergoldsbacher Reformpfanne XXL® ist eine klassische Reformpfanne mit klaren Kanten und ausgewogenen Proportionen. Dadurch eignet sie sich für den traditionellen Baustil ebenso gut wie für moderne Architektur. Die flache Form der Ergoldsbacher Reformpfanne XXL® passt auch perfekt zu Zelt- und Walmdächern: Weil der Firstziegel gut aufliegt, wirkt der Grat nicht aufgesetzt. Das vielseitige Dachziegelmodell aus der XXL-Familie ist außerdem eine attraktive Empfehlung anstelle eines Glattziegels.

Bedarf / m²: ab 9,8 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °
