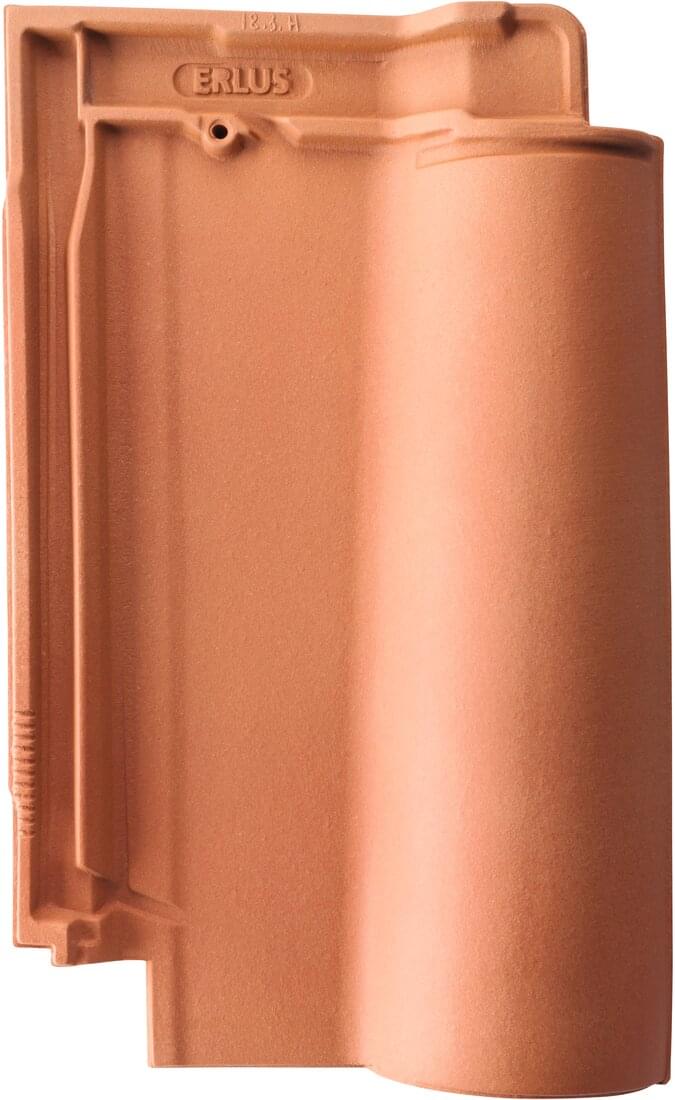

Ergoldsbacher Monaco

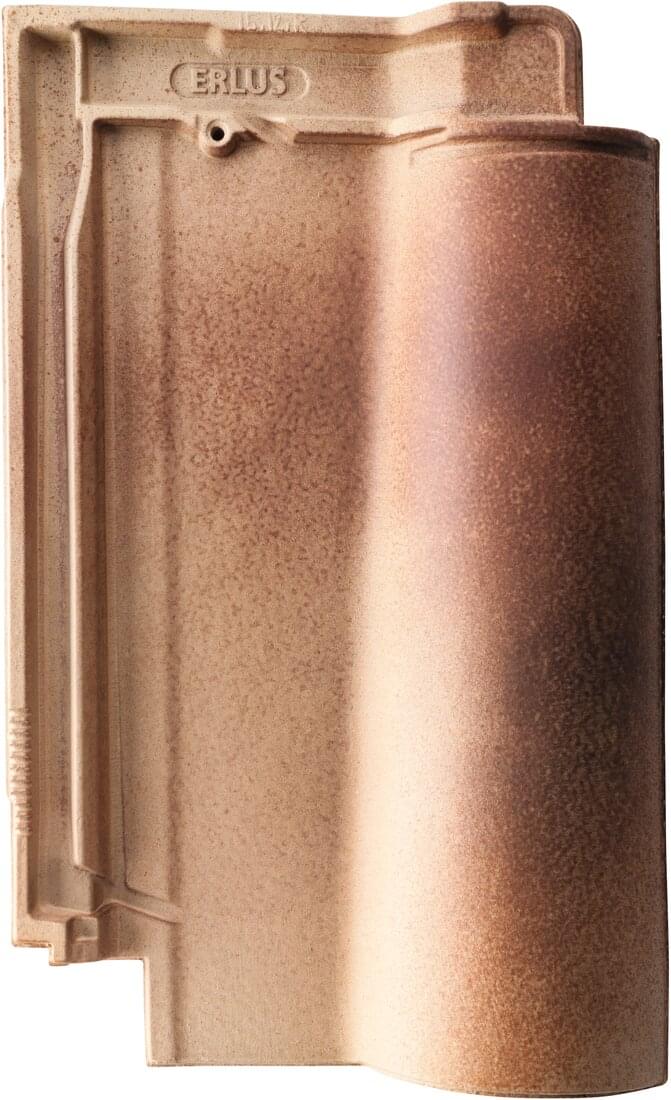

Farbpalette

Naturrot

Technische Daten

Größe:	ca. 25,5 x 42,0 cm
Lattweite:	ca. 33,8 - 34,3 cm
Mittlere Deckbreite:	ca. 19,9 cm
Bedarf je m²:	ca. 14,5 Stück
Gewicht nach DIN 1055 einschl. Lattung:	ca. 0,55 kN/m²
Realgewicht ohne Lattung:	ca. 55 kg/m²
Paletteninhalt:	192 Stück
Palettengewicht:	ca. 755 kg
Bündelgröße:	4 Stück
Hagelwiderstandsklasse (HW):	4
Lattweitengruppe:	34,0 cm

Weitere technische Daten

Lattweite Firstanschluss-Lüfterziegel	ca. 34,0 cm
Schnürmaß Ortgangziegel links	ca. 18 cm
Schnürmaß Ortgangziegel rechts	ca. 19.5 cm
Mittleres Traufenlattmaß	ca. 30 cm

Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm	Firstanschlussziegel¹⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 15	90	90	90	80	80	75	70	80	-	-	-
Firstlüfterziegel Nr. 15 Lü	100	90	90	80	80	75	75	-	-	-	-
Firstziegel Nr. 18	95	90	90	80	75	70	60	60	60	-	-
Firstziegel Nr. 21	80	80	80	70	70	60	55	50	45	40	-

X-Maß LAF in mm	Maßangaben für Ausführung mit Flächenziegeln²⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 15	60	60	40	40	35	35	30	30	30	25	25
Firstlüfterziegel Nr. 15 Lü	-	-	-	-	-	-	-	-	-	-	-
Firstziegel Nr. 18	50	40	40	35	20	15	15	10	10	10	5
Firstziegel Nr. 21	40	40	35	30	20	15	15	10	-	-	-

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Monaco

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Mehr zum Thema „geeignete regensichernde Zusatzmaßnahmen” finden Sie in unserer technischen Information für Planer und Verarbeiter.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	mind. An.	erhö. An.	2 w.e.A.*	3 w.e.A.*
≥ 22°	Kl. 6	Kl. 6	Kl. 5	Kl. 4
von < 22° bis ≥ 18°	Kl. 4	Kl. 4	Kl. 3	Kl. 3
von < 18° bis ≥ 14°	Kl. 3	Kl. 3	Kl. 3	Kl. 3*
von < 14° bis ≥ 10°	Kl. 2	Kl. 2	Kl. 1	Kl. 1

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	mind. An.	erhö. An.
≥ 22°	Kl. 6	Kl. 6
von < 22° bis ≥ 18°	Kl. 4	Kl. 4
von < 18° bis ≥ 14°	Kl. 3	Kl. 3
von < 14° bis ≥ 10°	Kl. 2	Kl. 2

Dachneigung	2 w.e.A.*	3 w.e.A.*
≥ 22°	Kl. 5	Kl. 4
von < 22° bis ≥ 18°	Kl. 3	Kl. 3
von < 18° bis ≥ 14°	Kl. 3	Kl. 3*
von < 14° bis ≥ 10°	Kl. 1	Kl. 1

* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

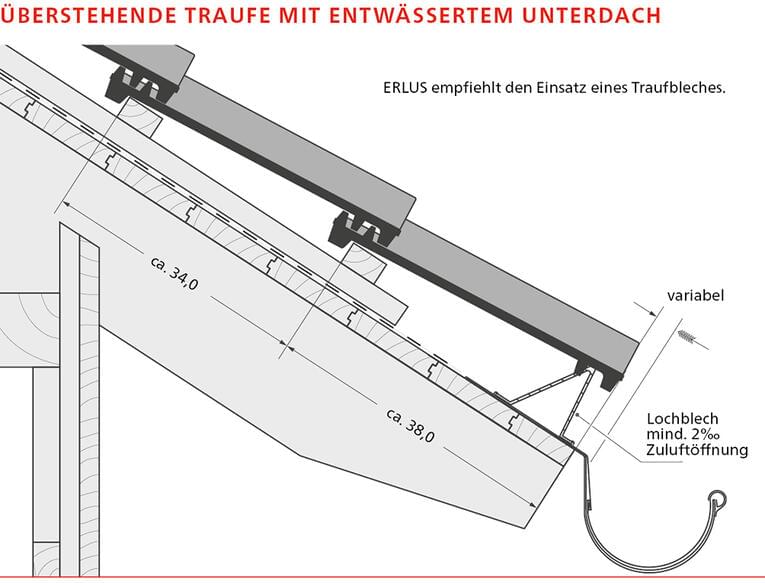

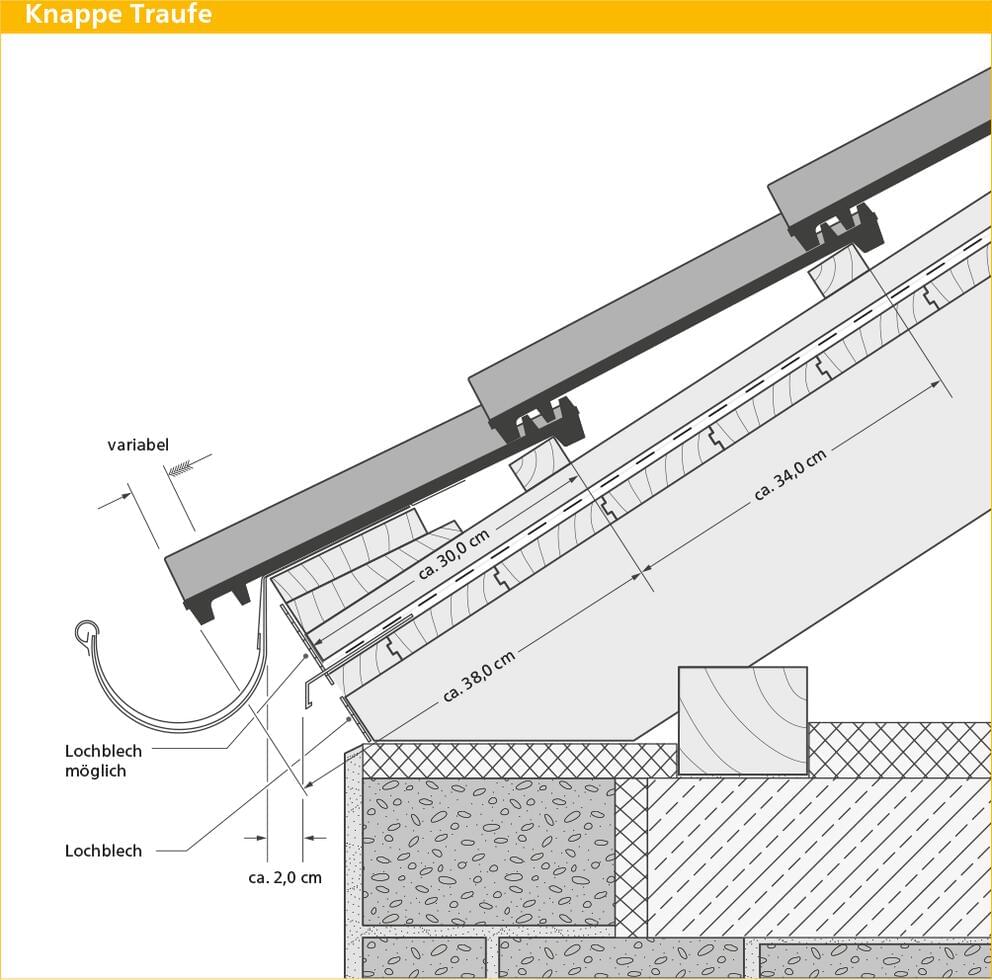

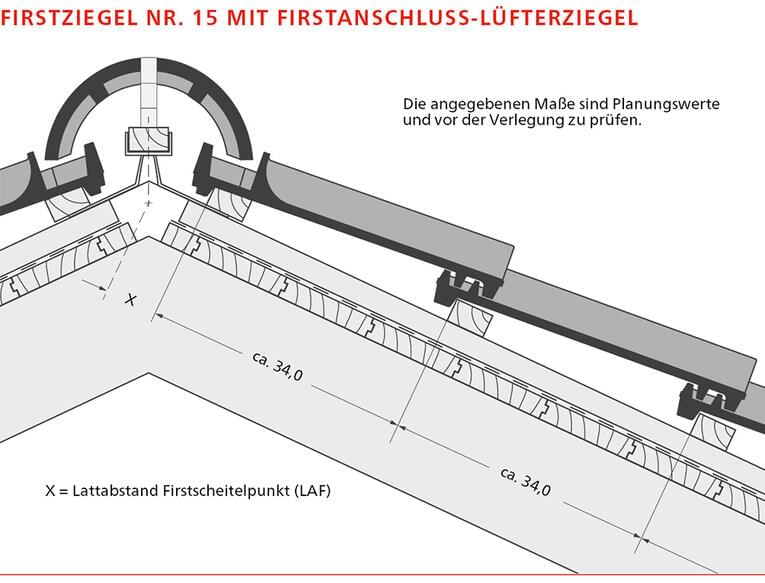

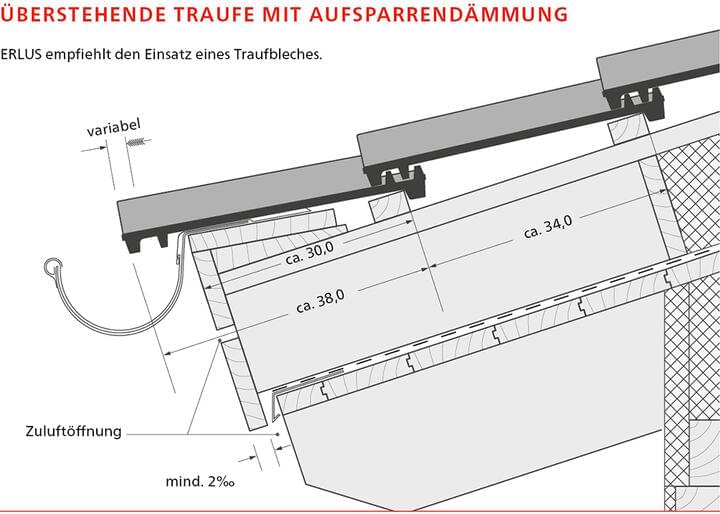

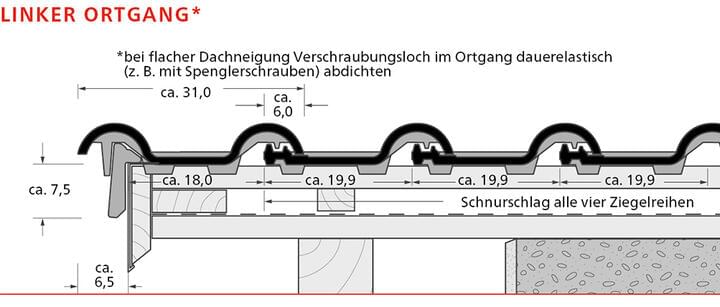

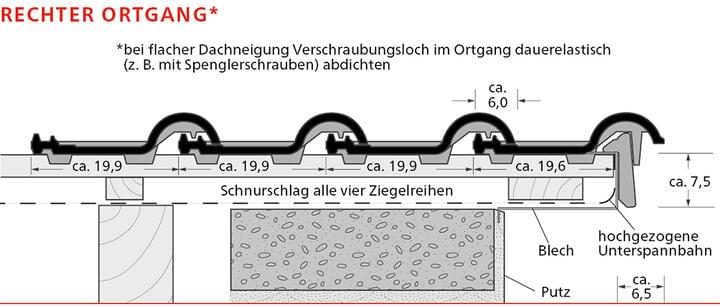

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Monaco

Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
Sehr verlegefreundlich
Kleinformatiger Flachdachziegel
Besonders regensicher durch hohe Verfalzung
Lattweitengruppe 34,0 cm
Langer Ortgangschenkel möglich
Konische Wulst-Optik ähnlich wie Mönch-/Nonnenziegel
Besonders robust und bruchsicher

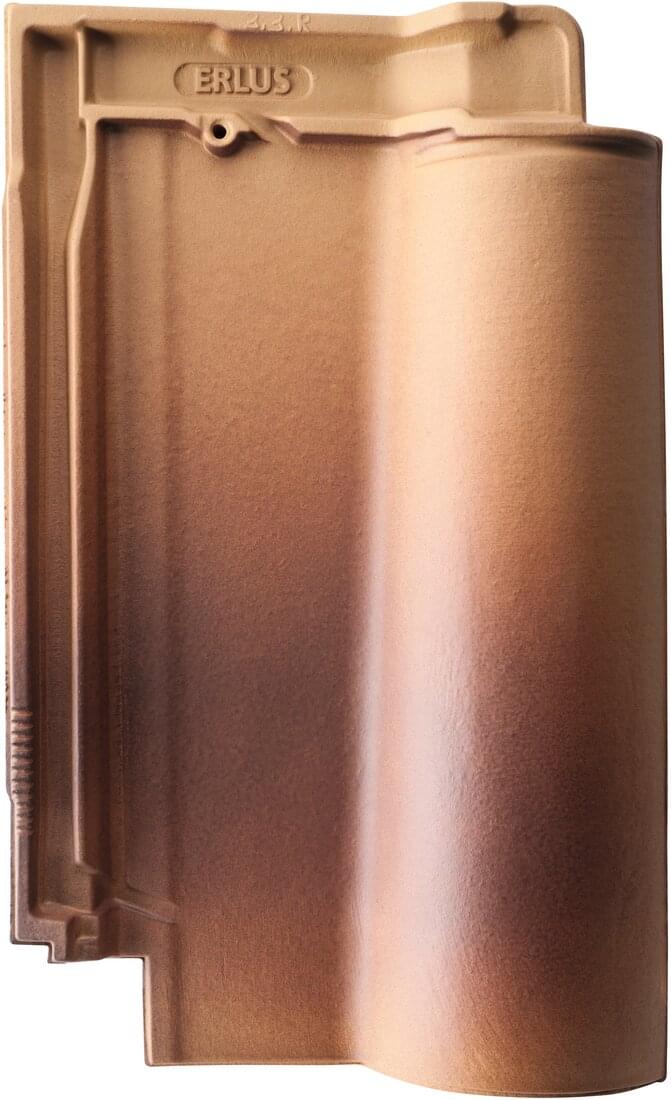

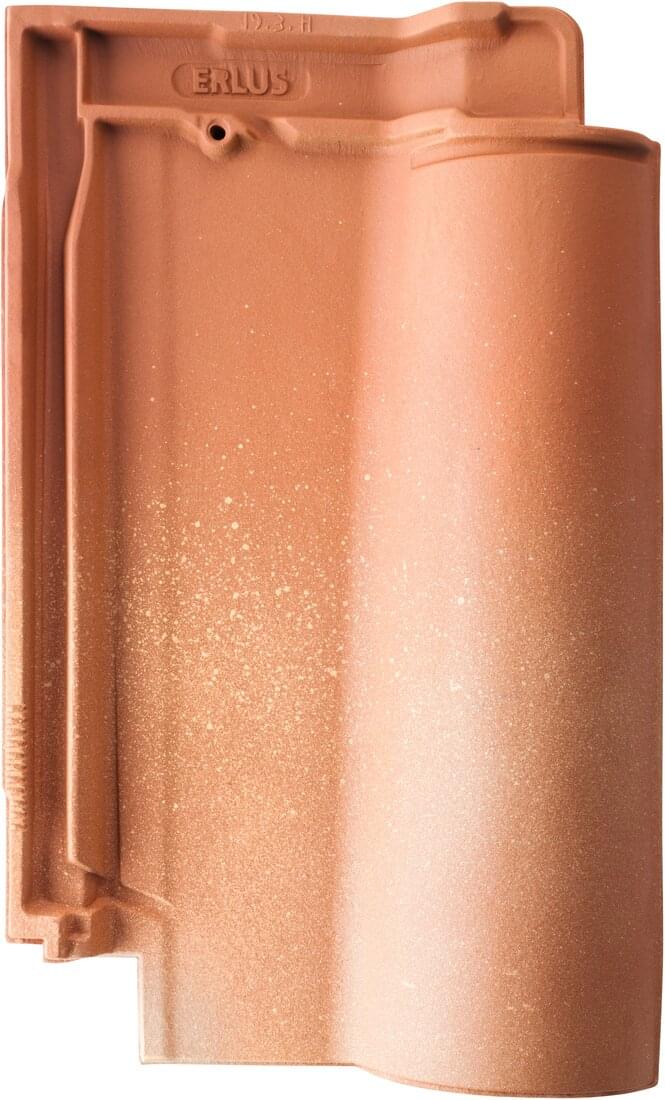

Flächenziegel

ERLUS Standardzubehör

Ortgangziegel links - kurzer Steg

Ortgangziegel rechts - kurzer Steg

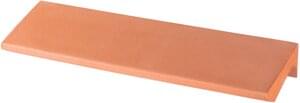

Ortgangschenkel

Firstanschluss-Lüfterziegel

Firstanschluss-Lüfter-Ortgangziegel links - kurzer Steg

Firstanschluss-Lüfter-Ortgangziegel rechts - kurzer Steg

Traufziegel

Trauf-Ortgangziegel links - kurzer Steg

Lüftungsziegel

Firstziegel Nr. 15

Firstabschlussziegel Nr. 15

Firstausgleichsziegel Nr. 15

ERLUS Markenzubehör

ALU-SYSTEM Sanitärlüfter DN 125 komplett

ALU-SYSTEM Antennenhaube

ALU-SYSTEM Durchführungsziegel für Solaranlagen

ALU-SYSTEM Schneefanggitterhalter

ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang

ALU-SYSTEM Schneefangdoppelrohrhalter

ALU-SYSTEM Schneefangrundrohr, 2 m lang

ALU-SYSTEM Rohrverbinder für Schneefangrundrohr

ALU-SYSTEM Rundholzhalter

ALU-SYSTEM Steigtritt

ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Verlängerungsrost 80 x 25 cm

ALU-SYSTEM Laufrosthalter unbeschichtet

ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A

ALU-SYSTEM Solarträger

KERAMIK Sanitärlüfter DN 125 komplett

KERAMIK Firstendscheibe mit ERLUS-Logo

KERAMIK Walmkappe für Firstziegel Nr. 15

KERAMIK Zeltdachspitze für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 15

Universal ERLUS Sturmklammer I M

Firstklammer Nr. 15 / 17

Gratlüfterband aus Alu - 31 cm x 5 m

Firstendscheibe aus Alu, flach

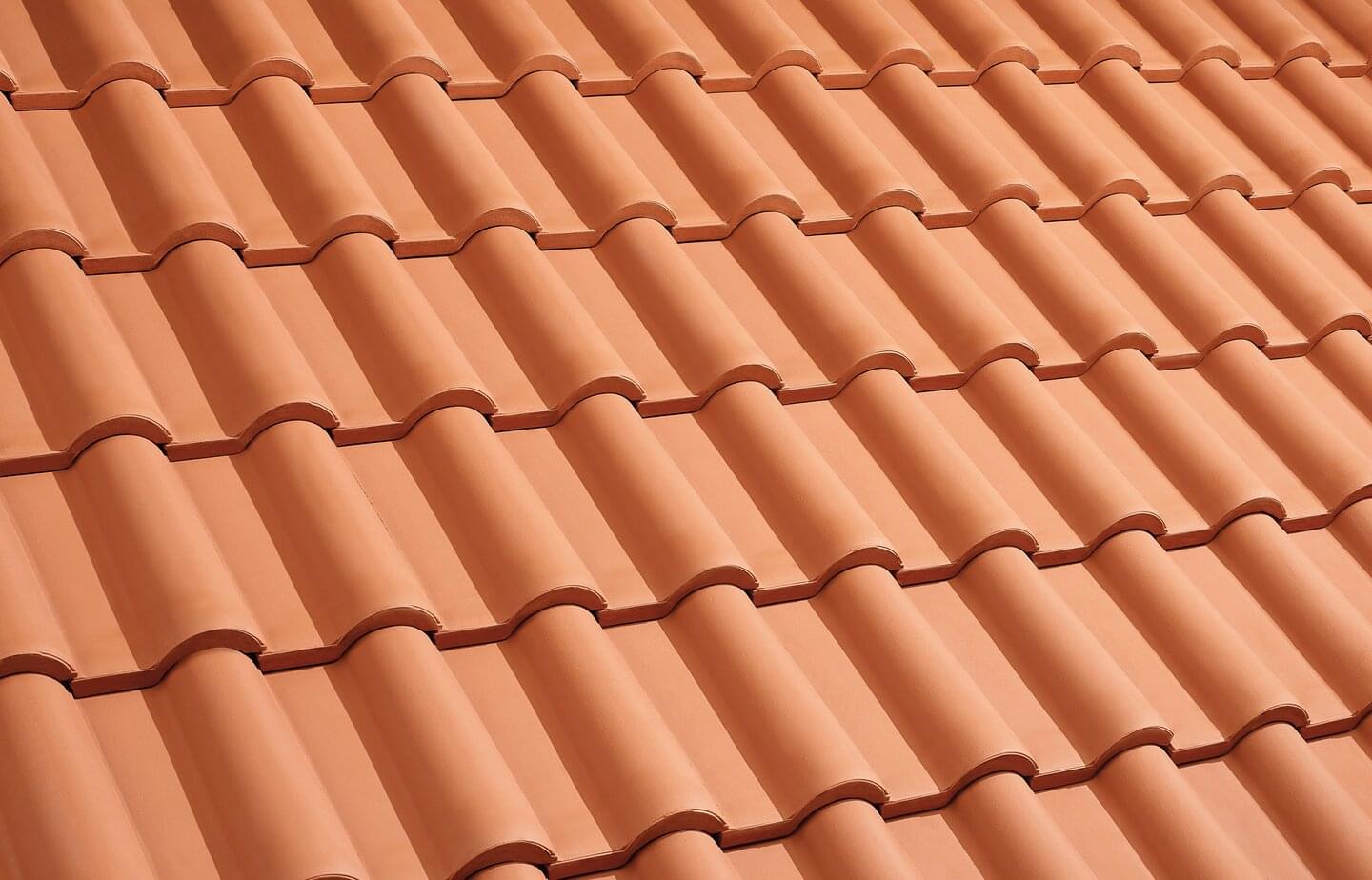

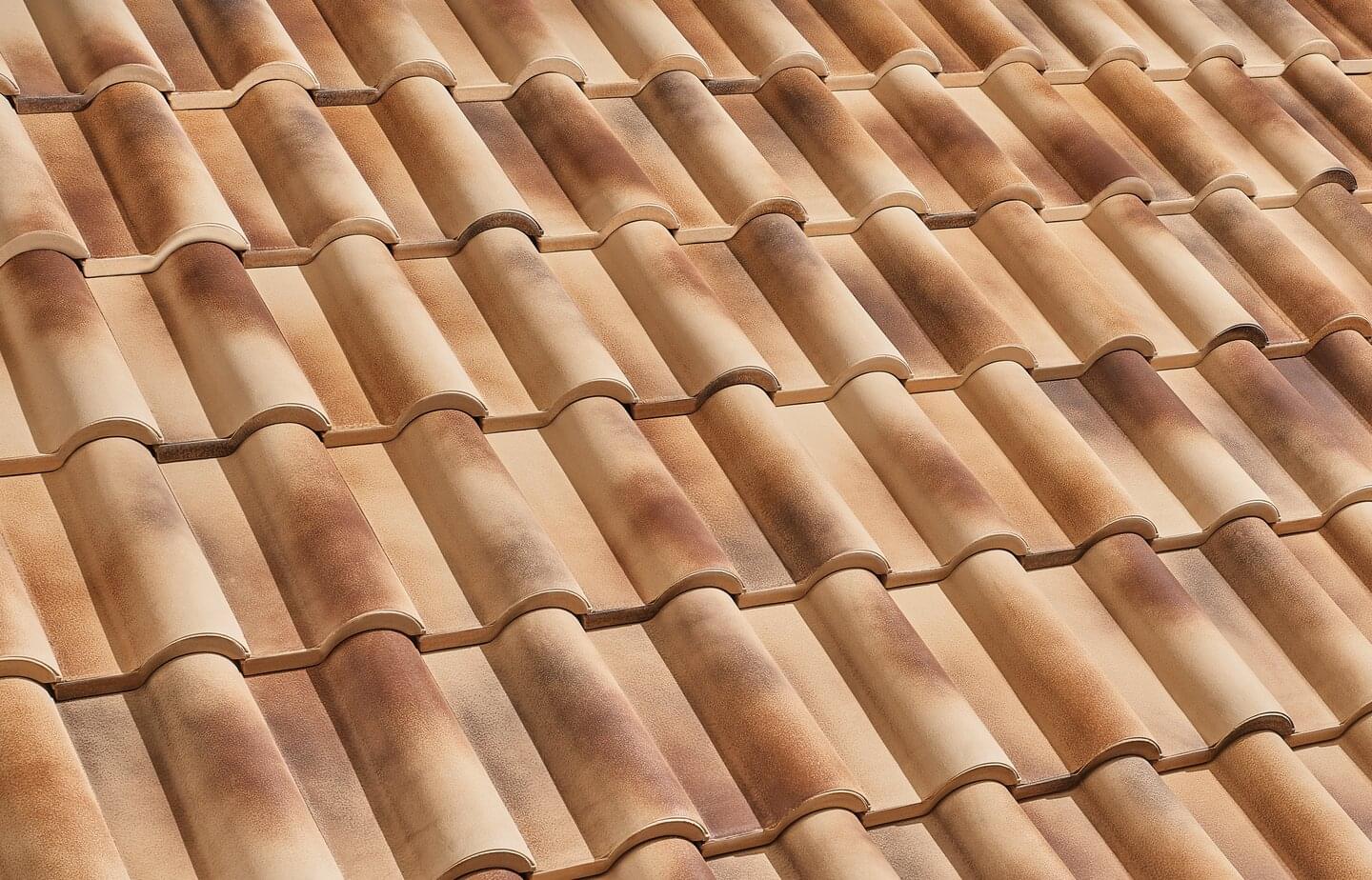

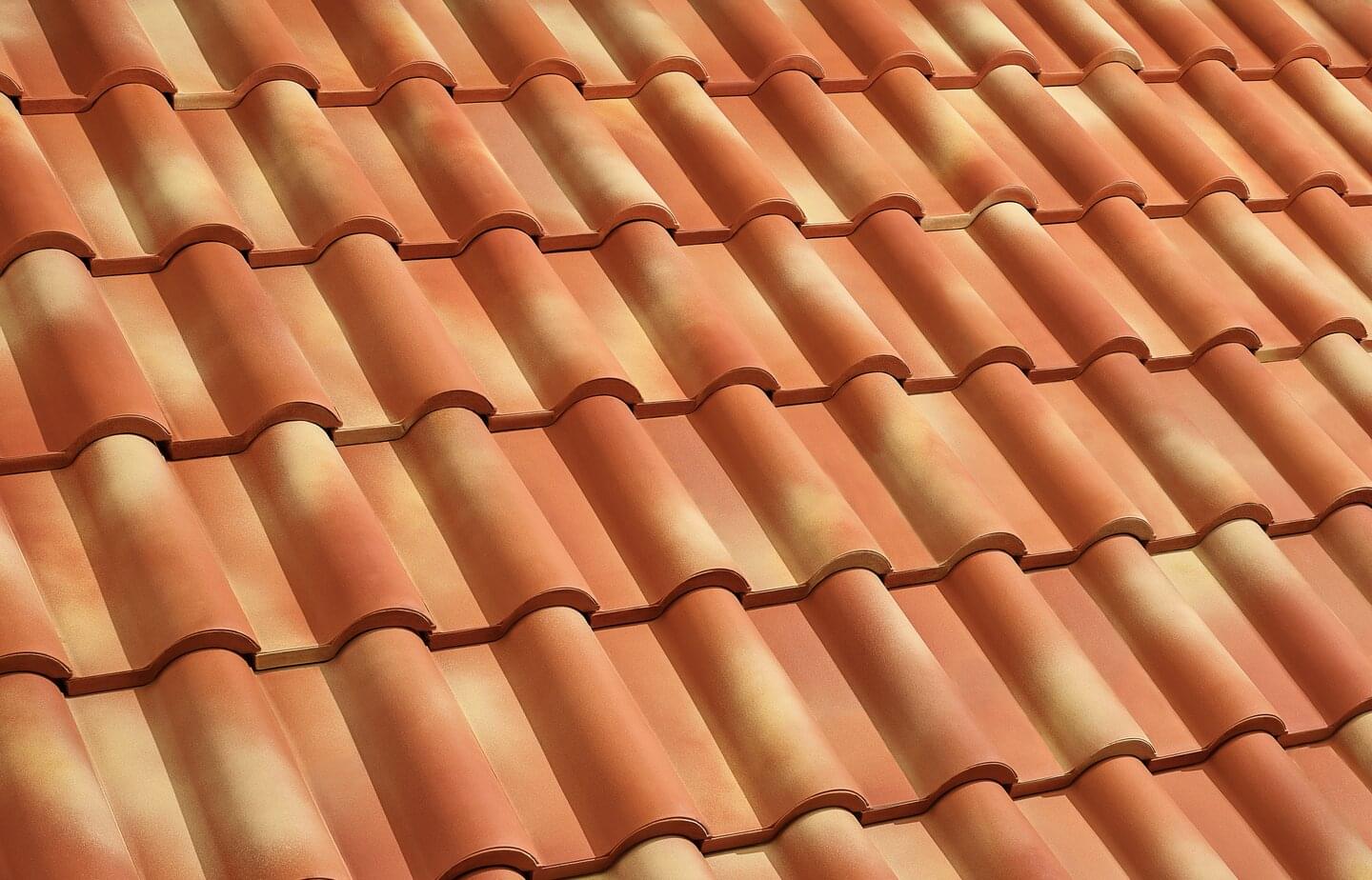

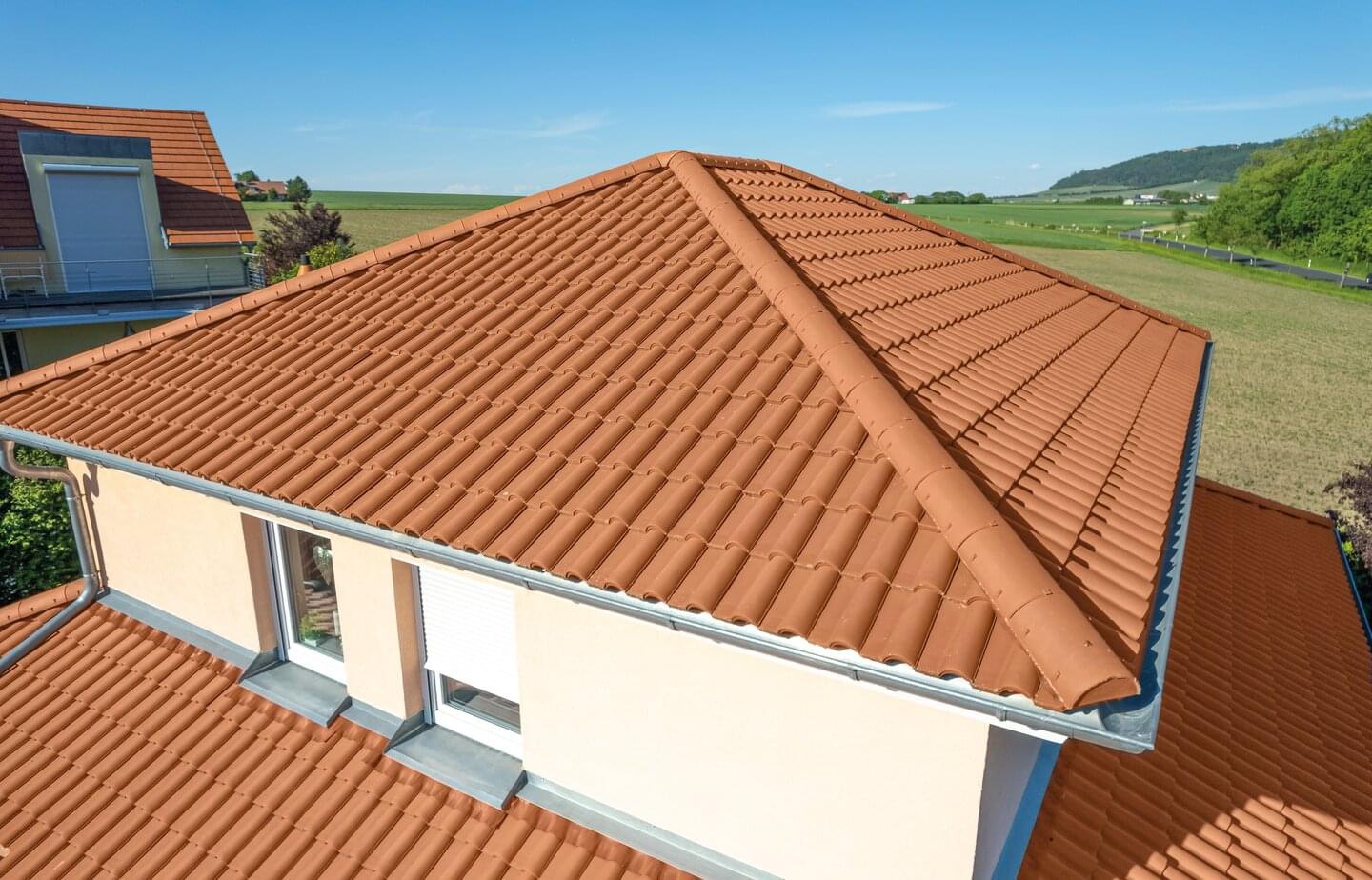

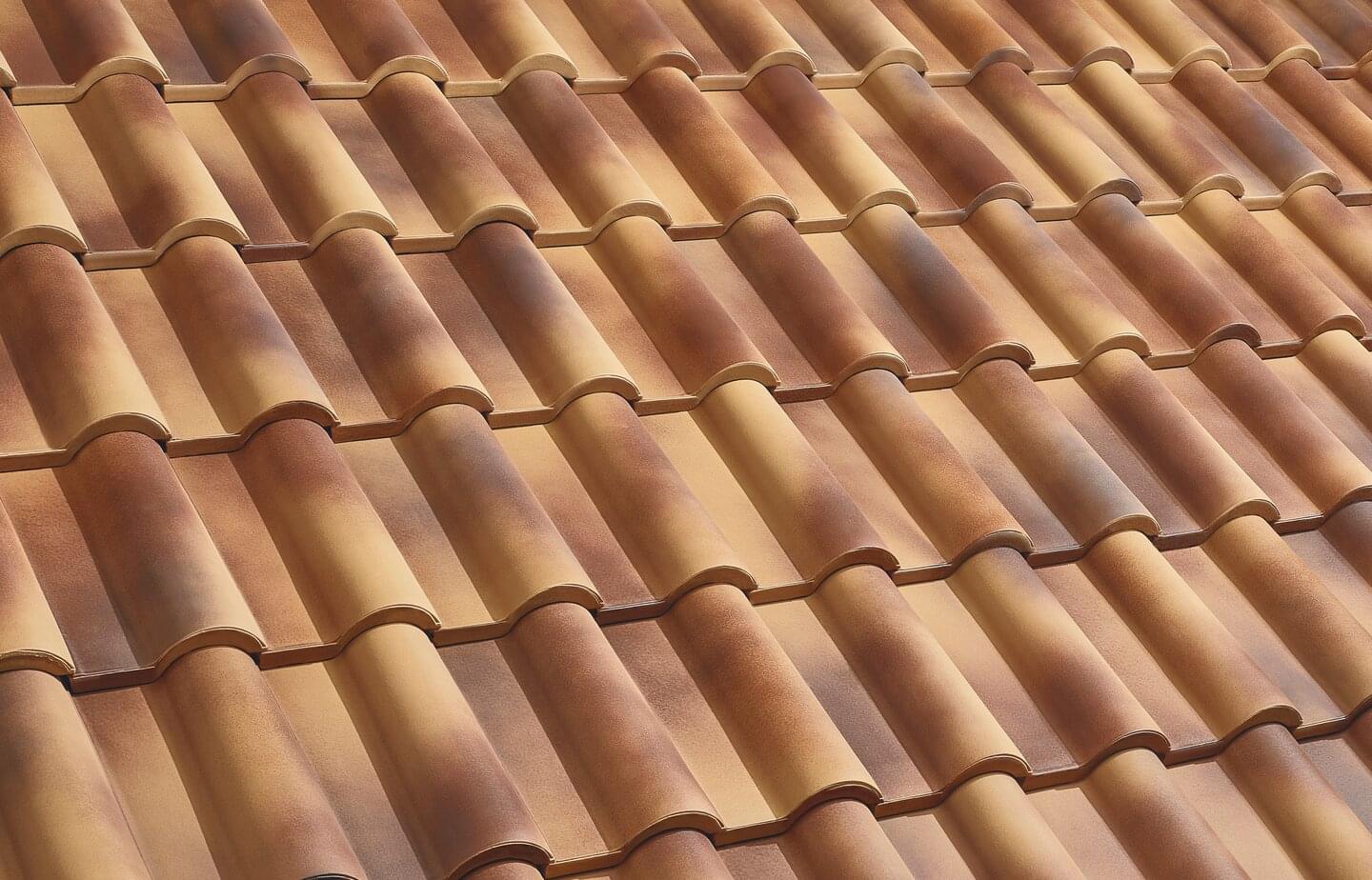

Dachflächen

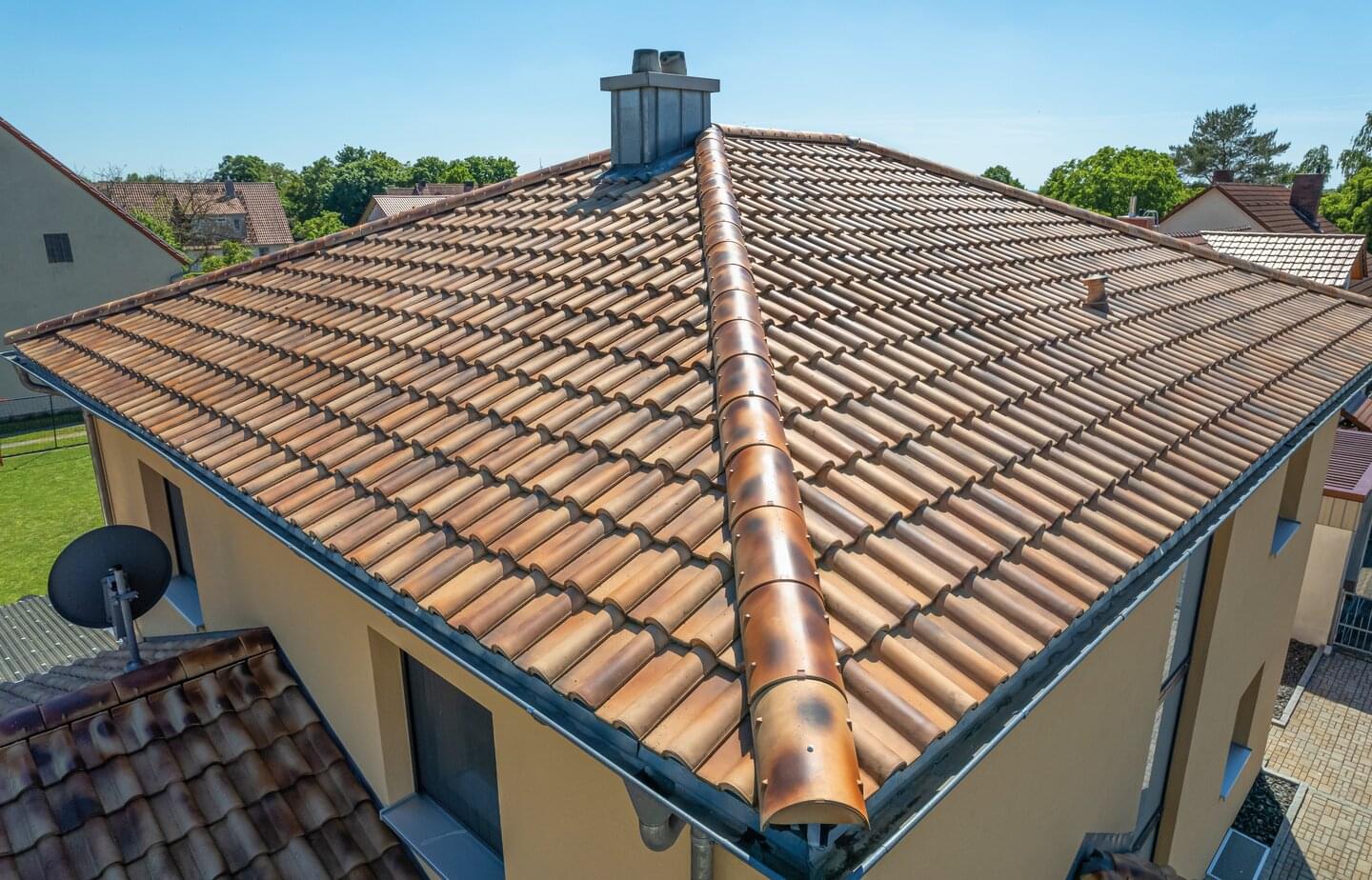

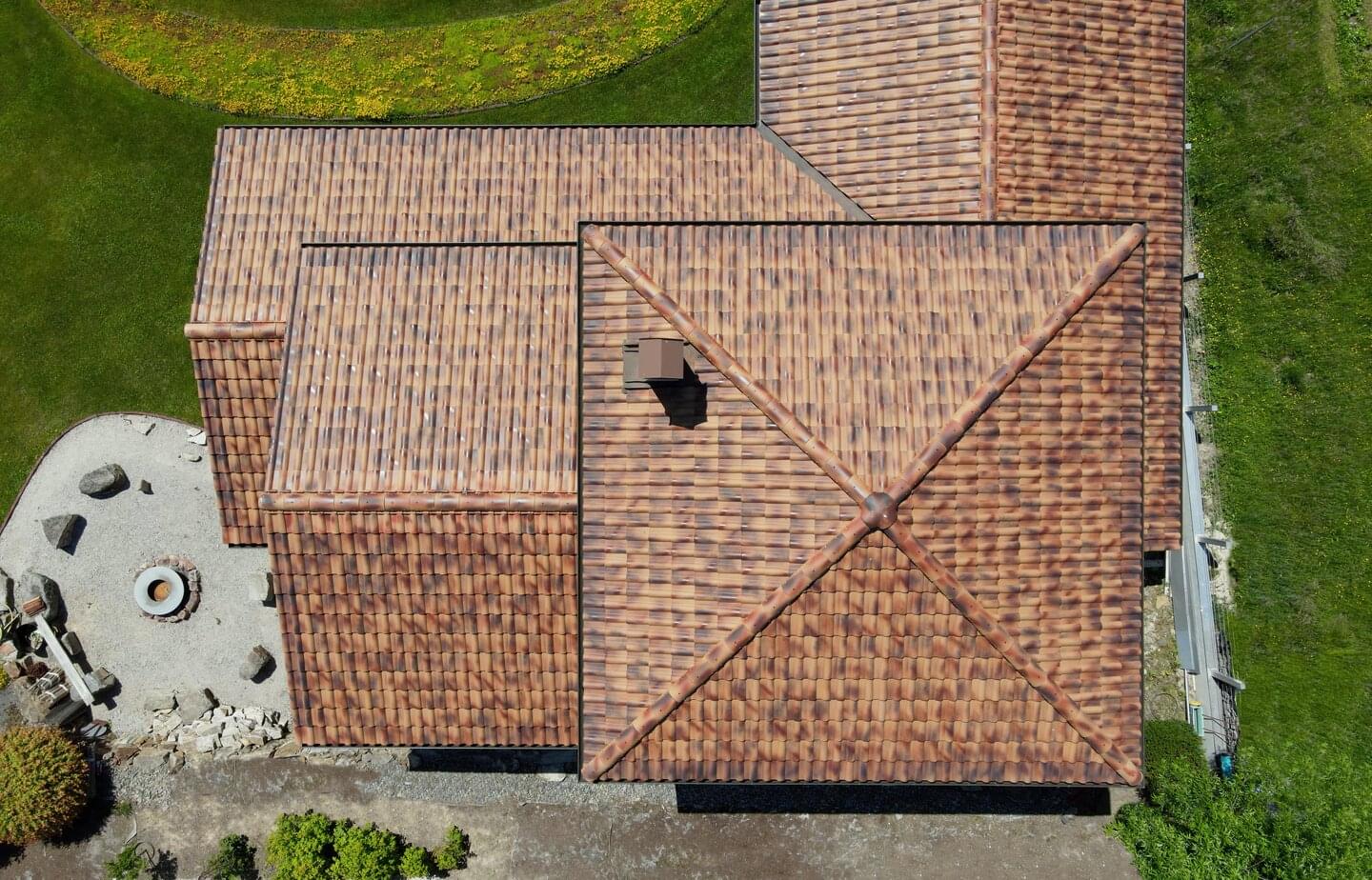

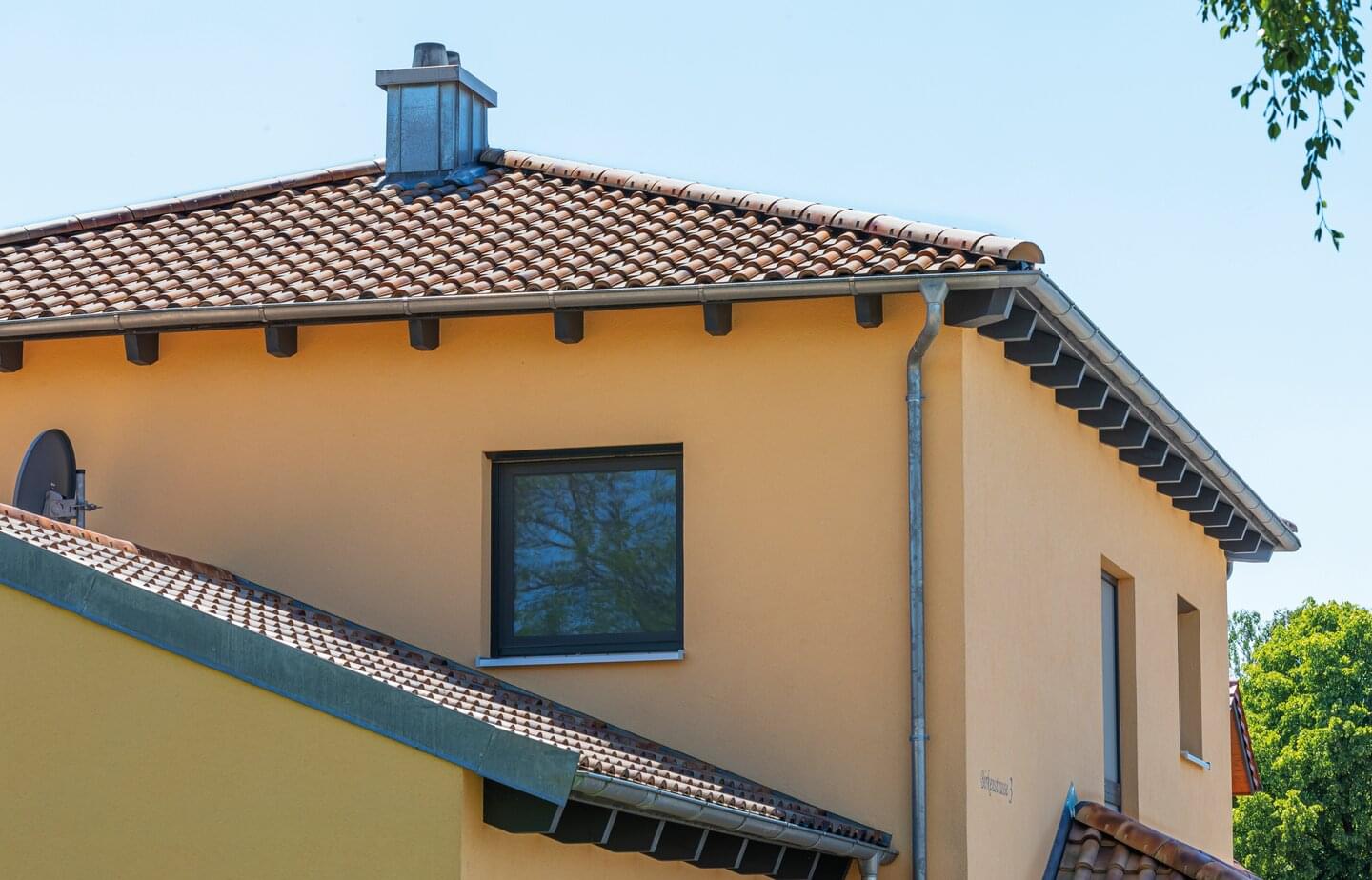

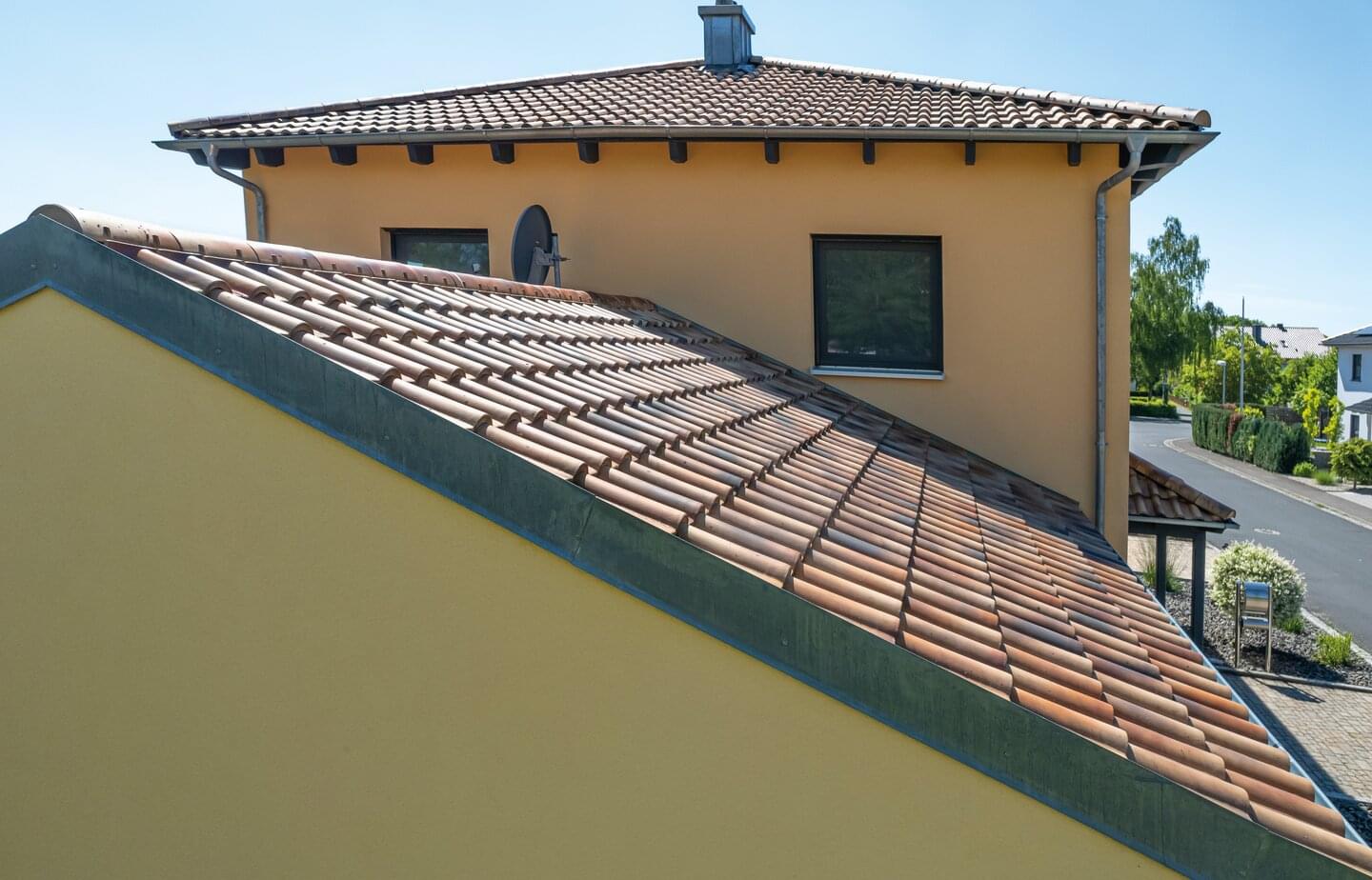

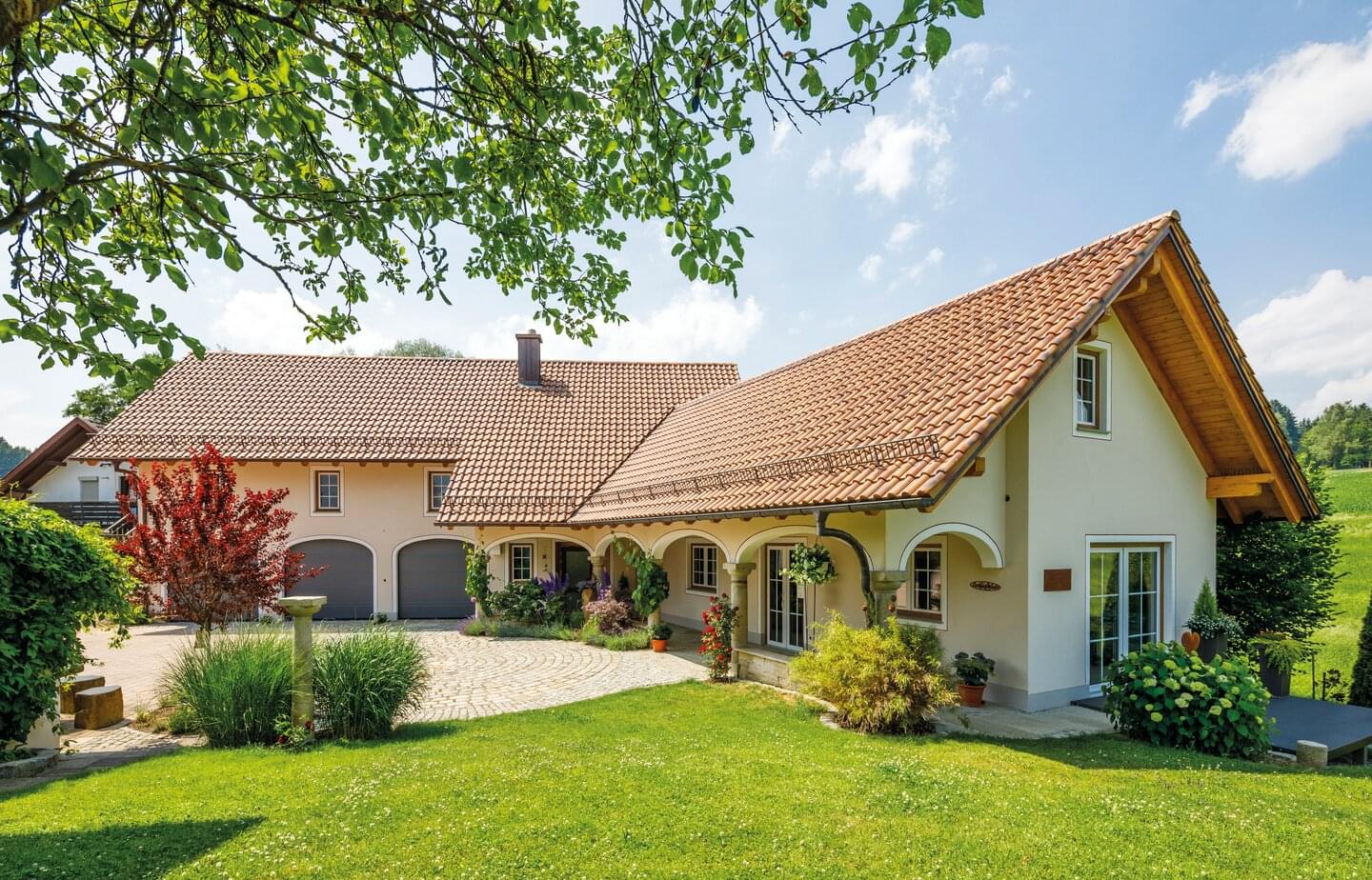

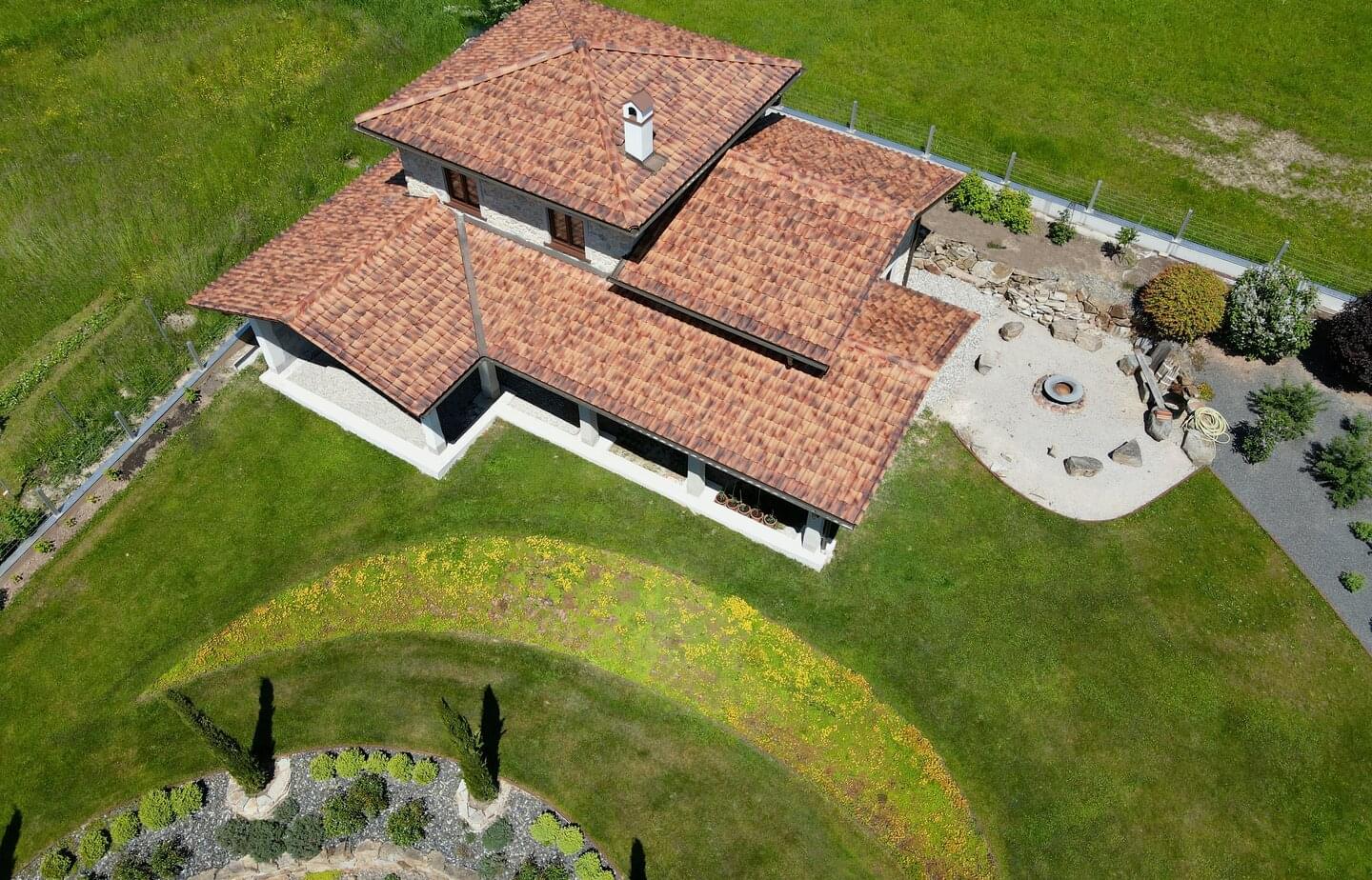

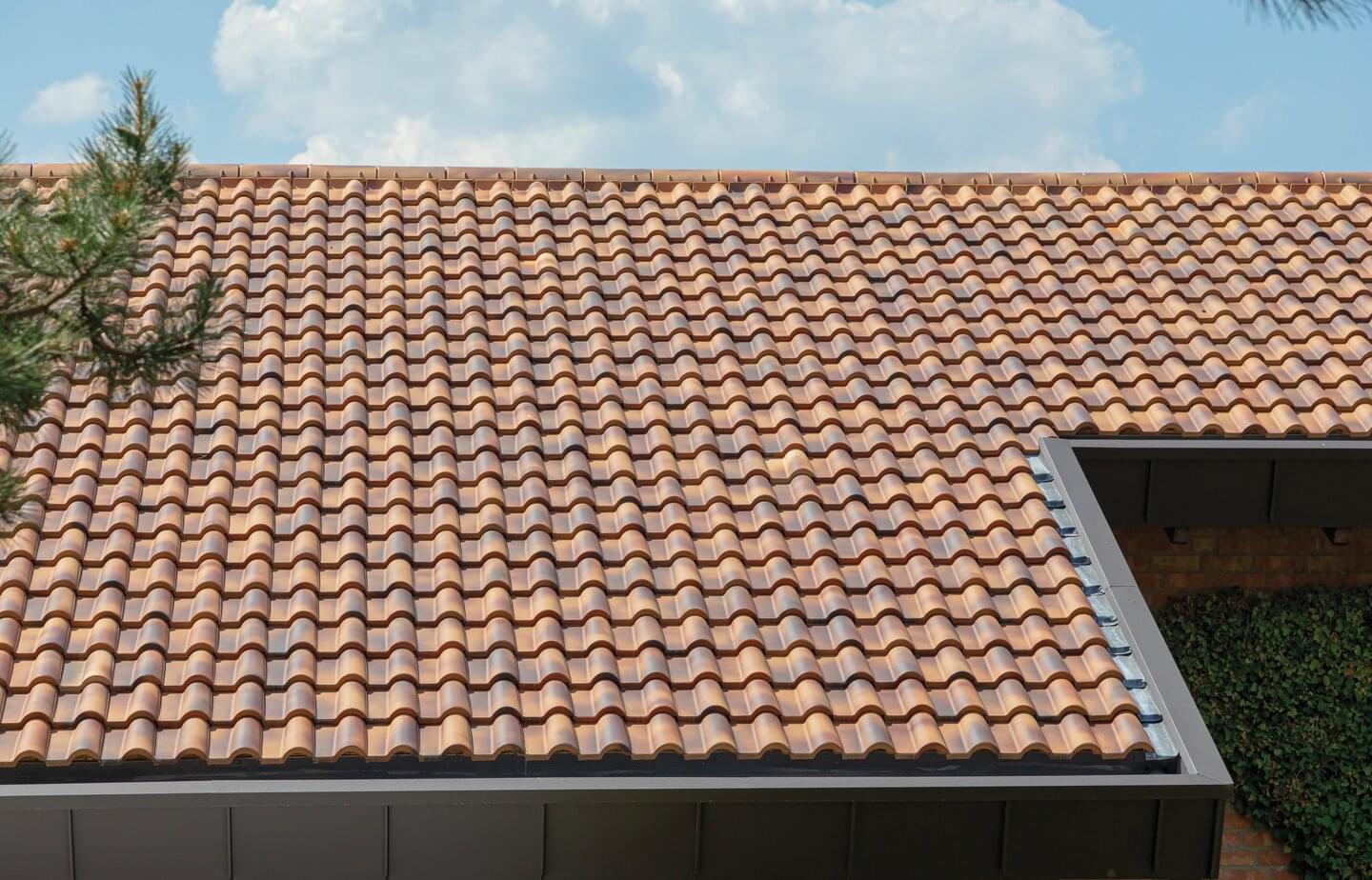

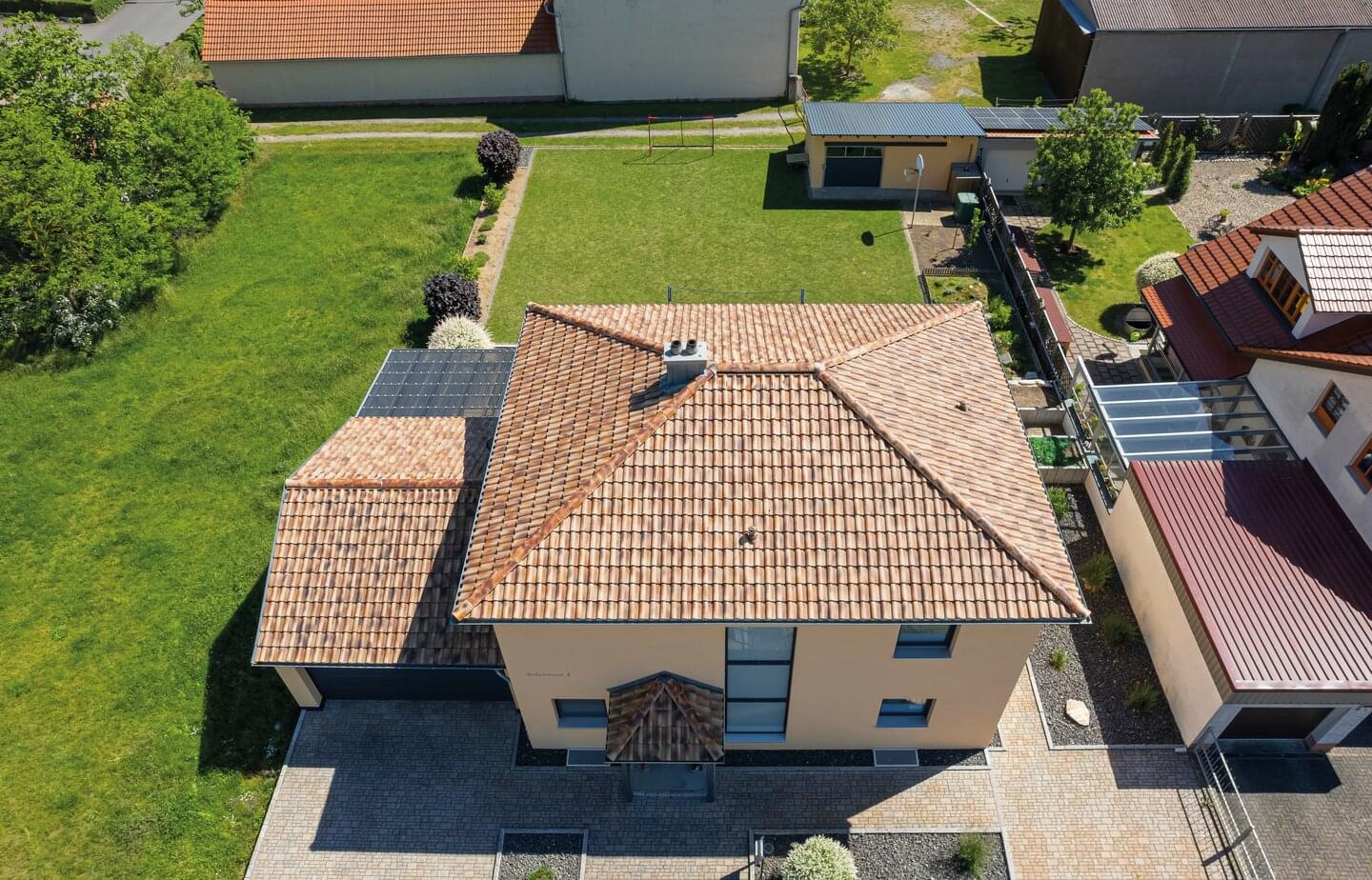

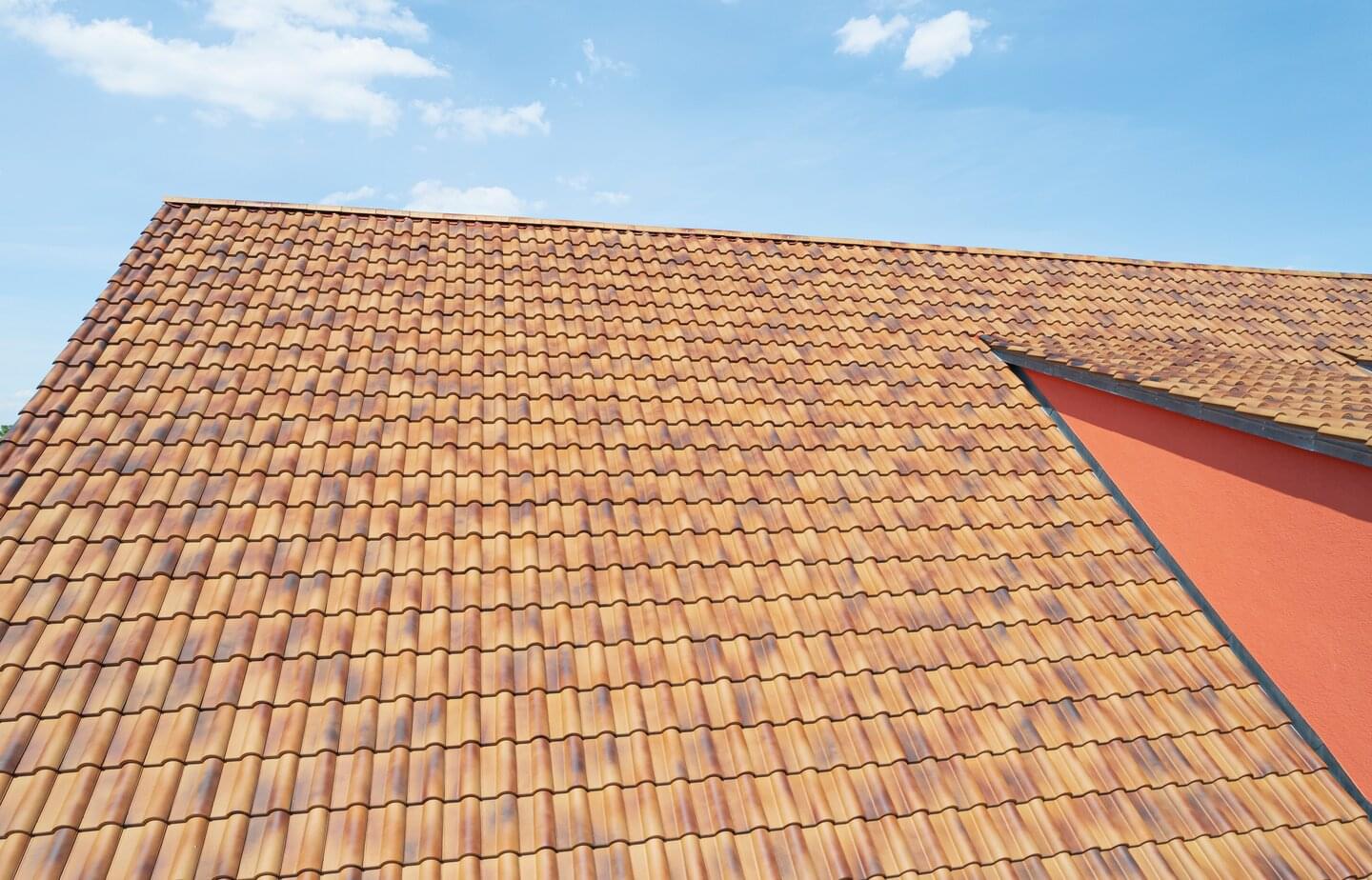

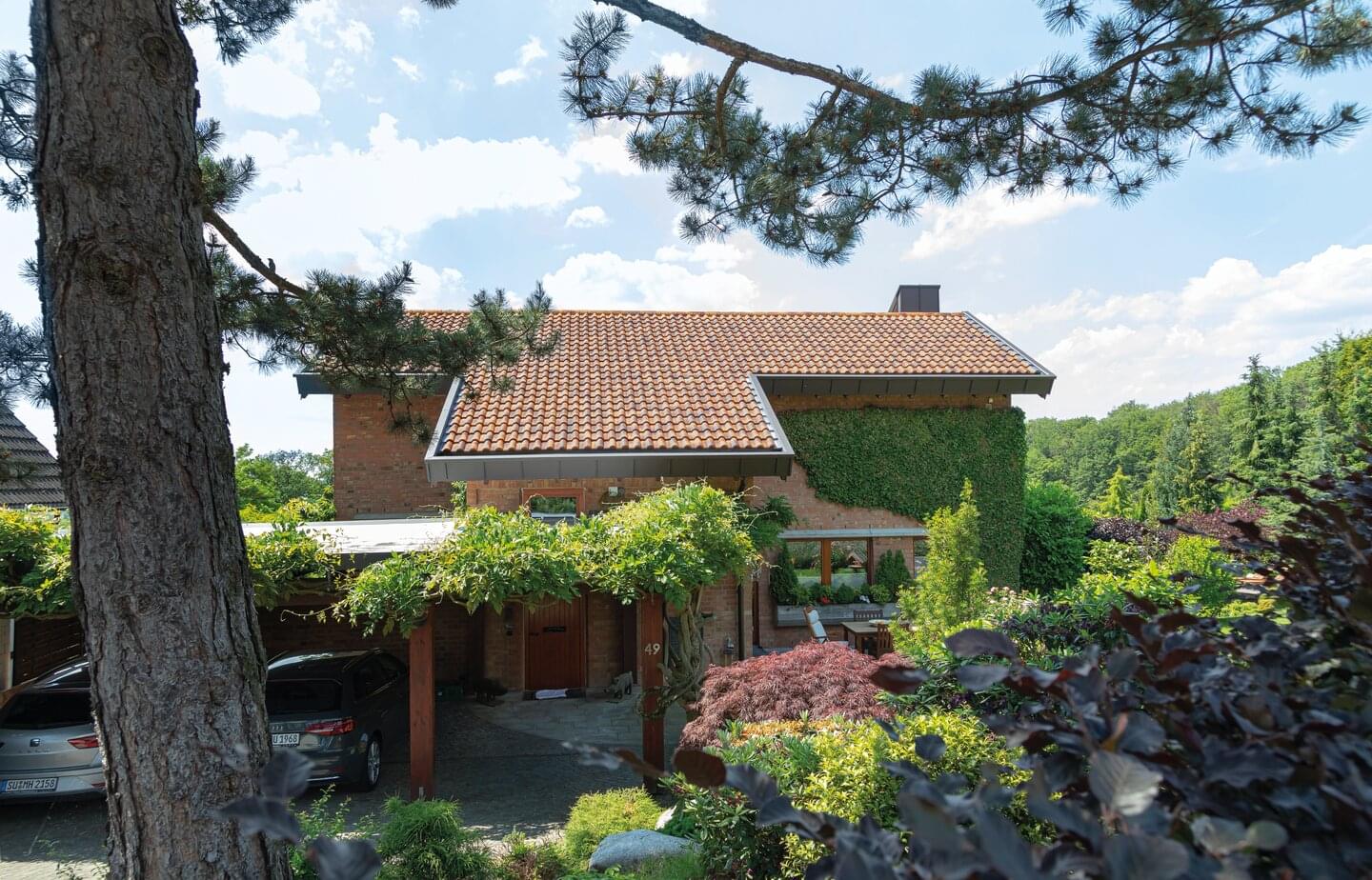

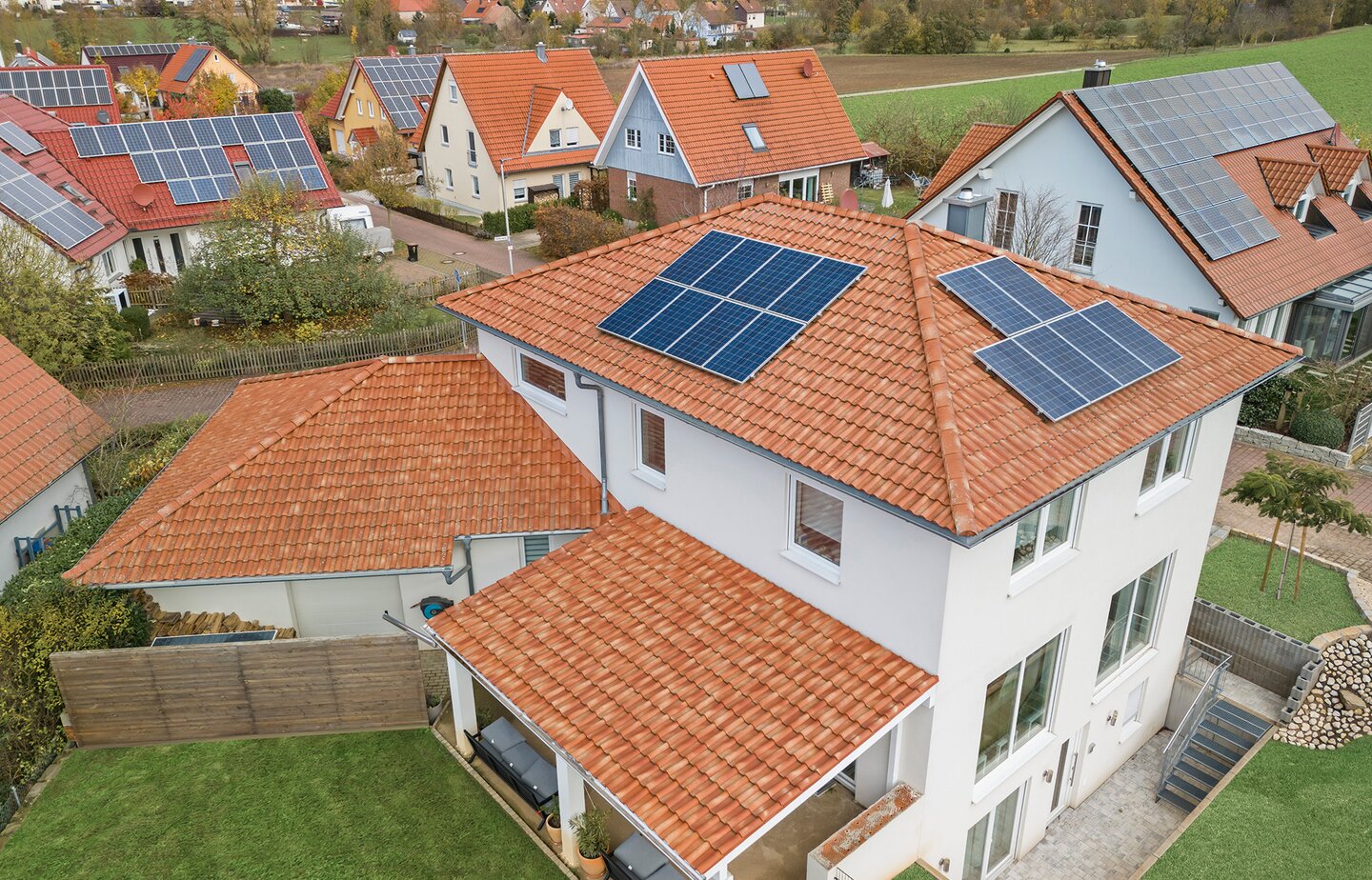

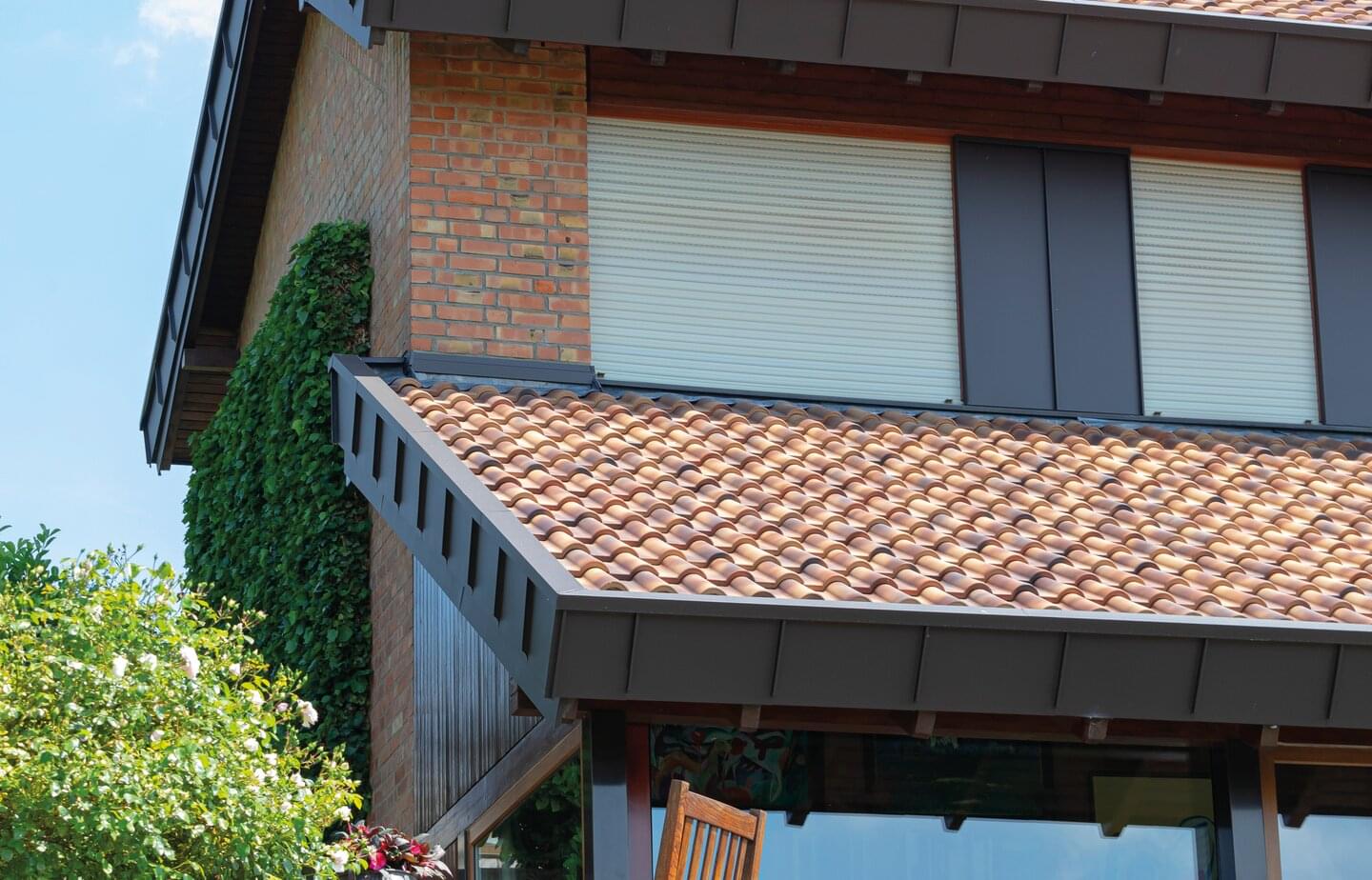

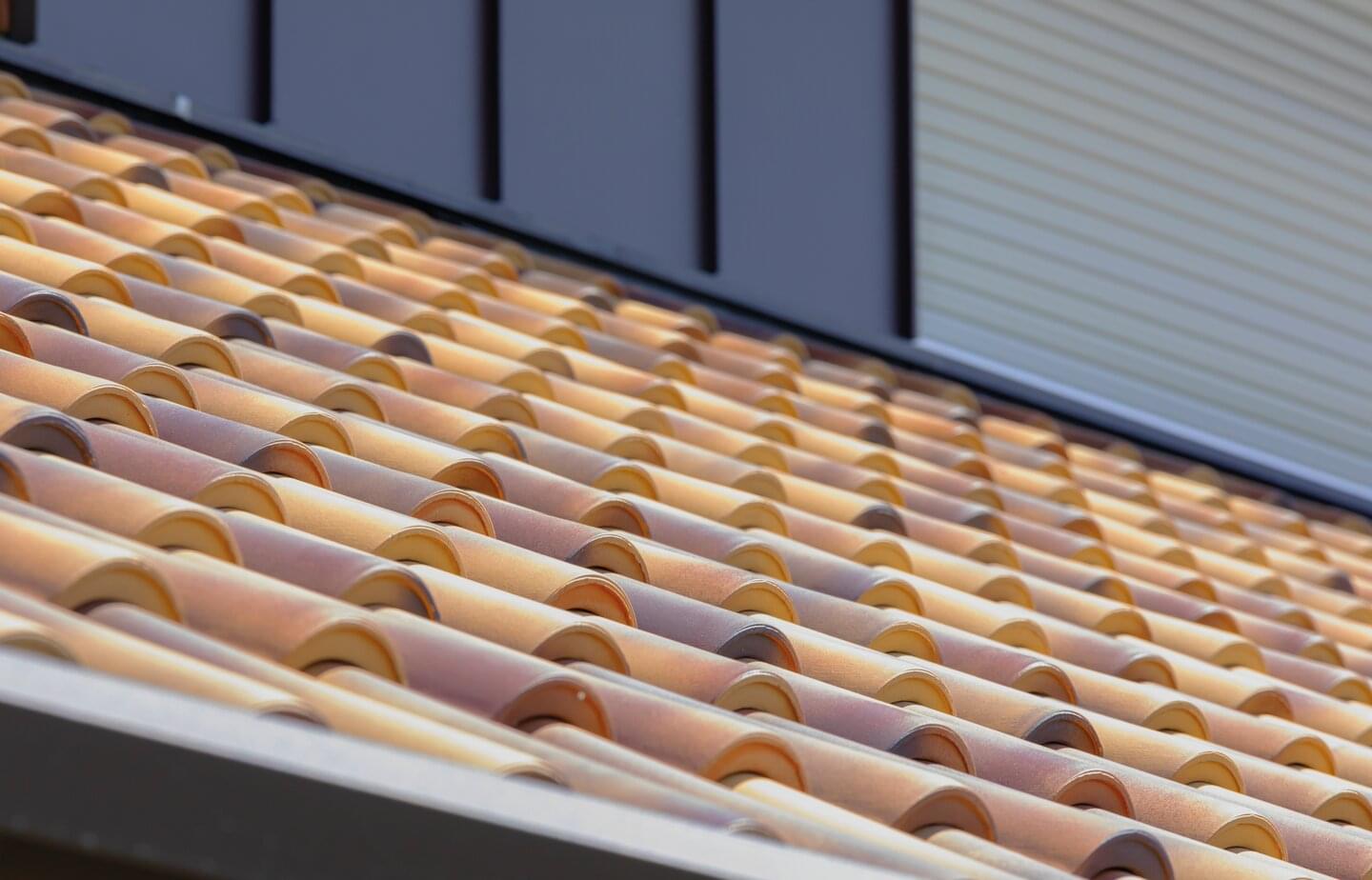

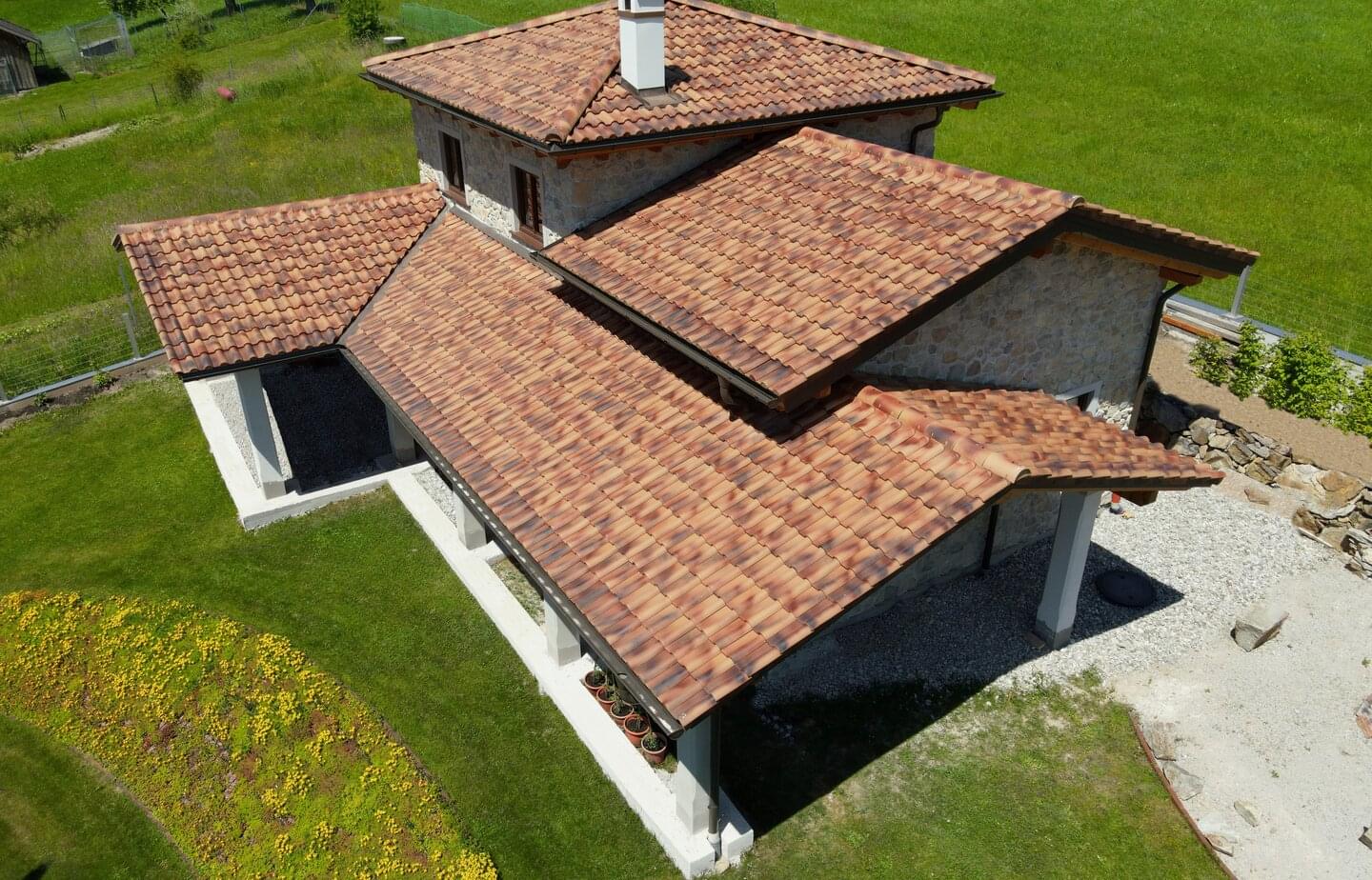

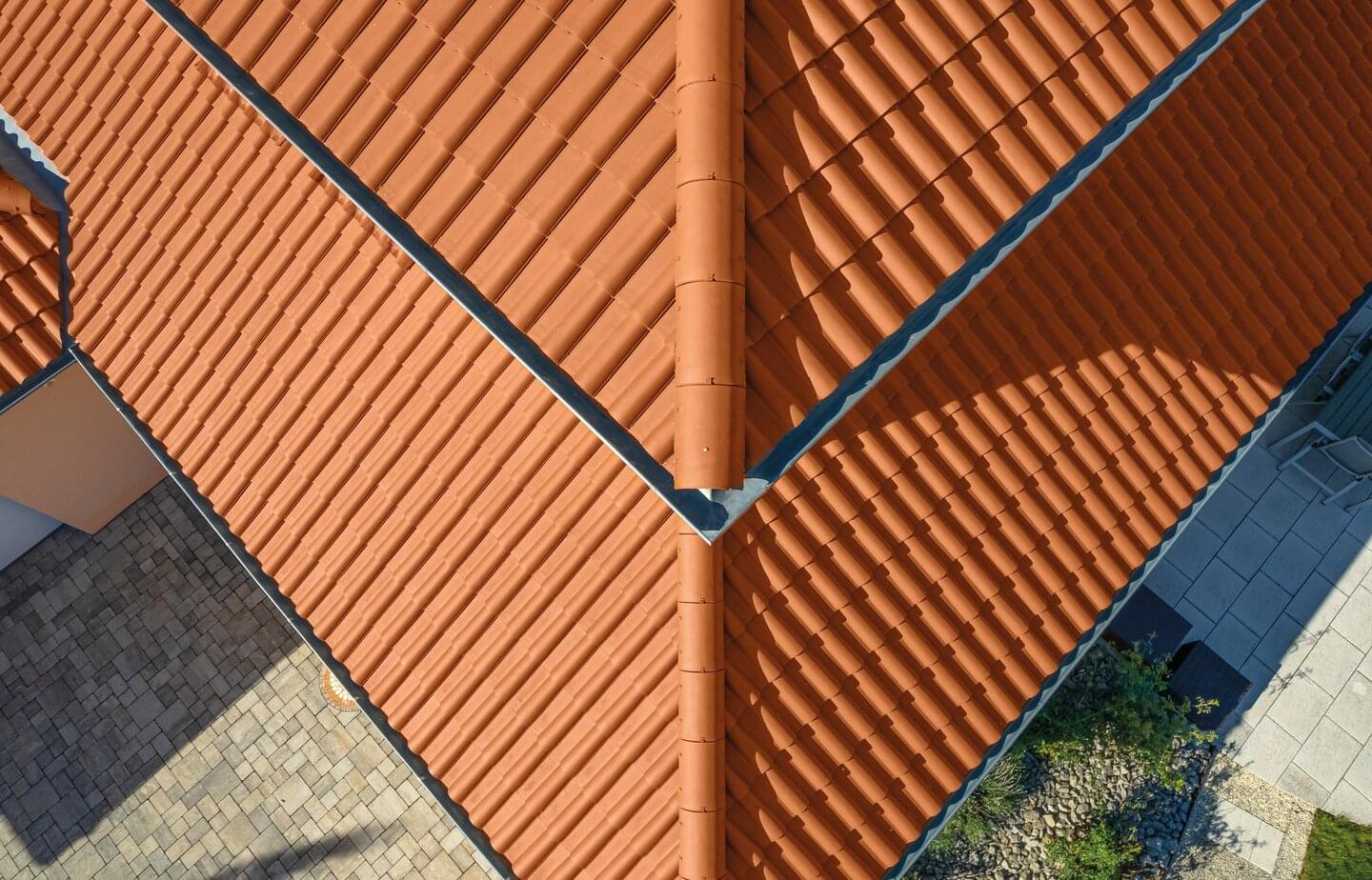

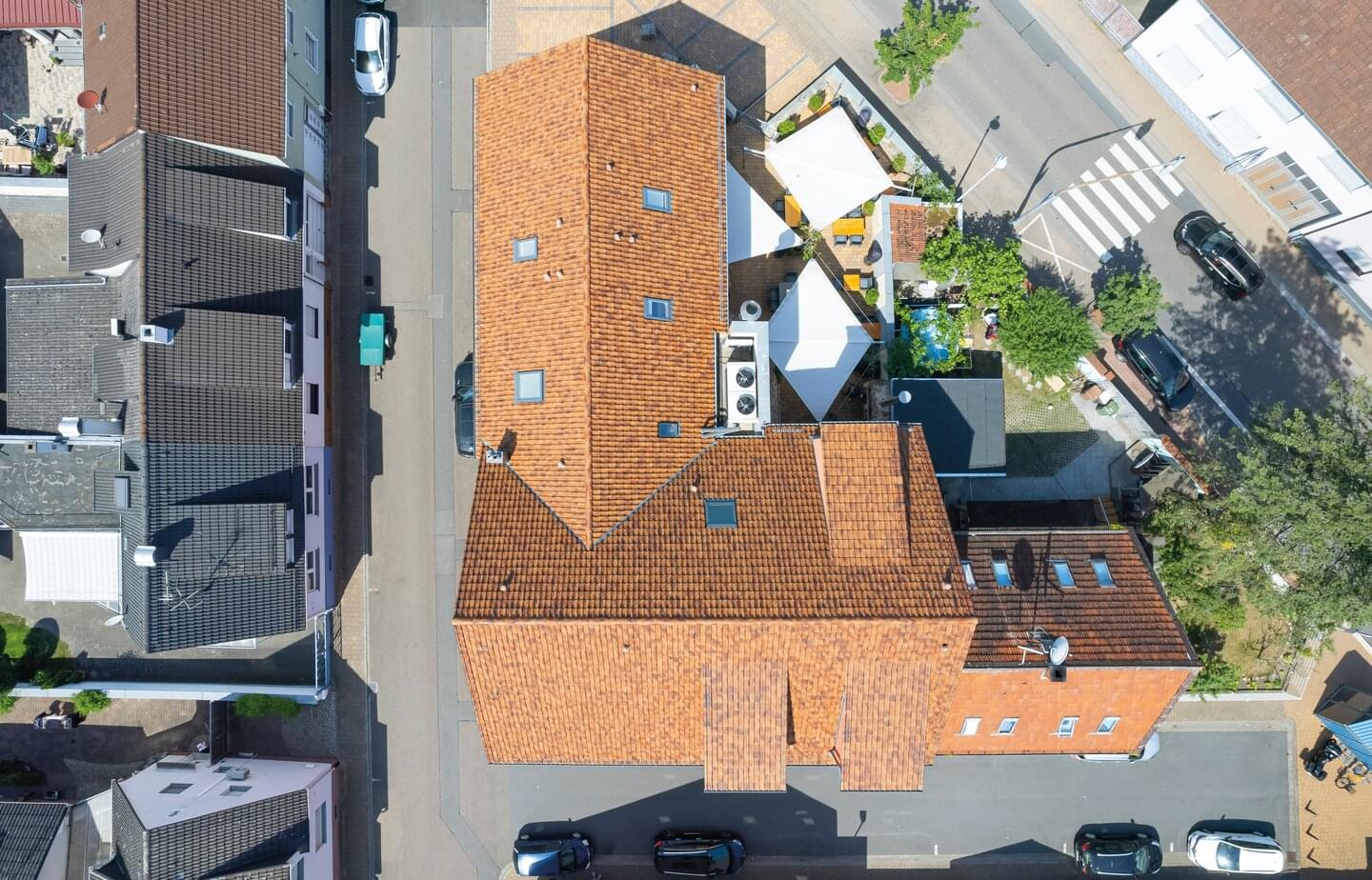

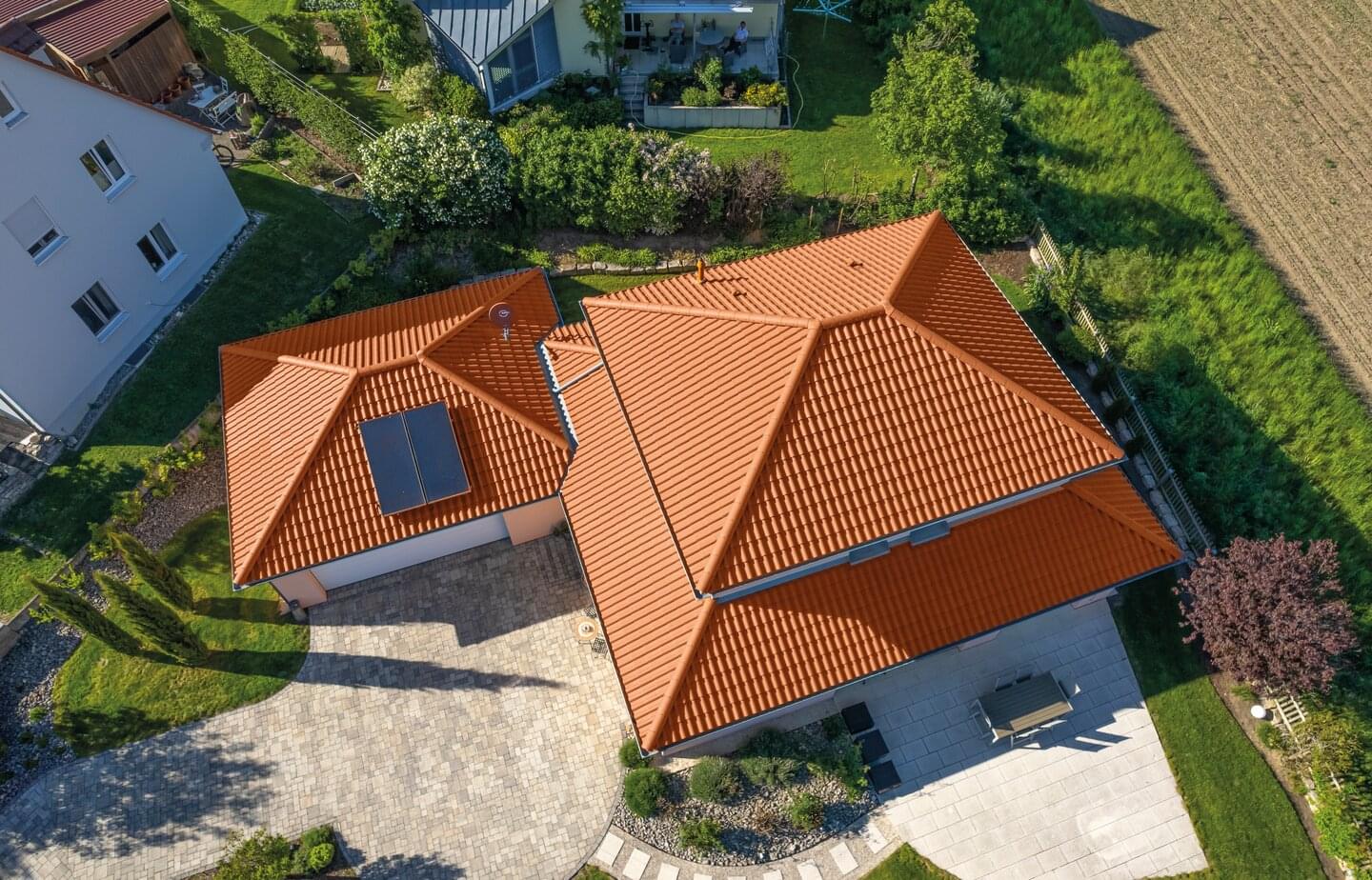

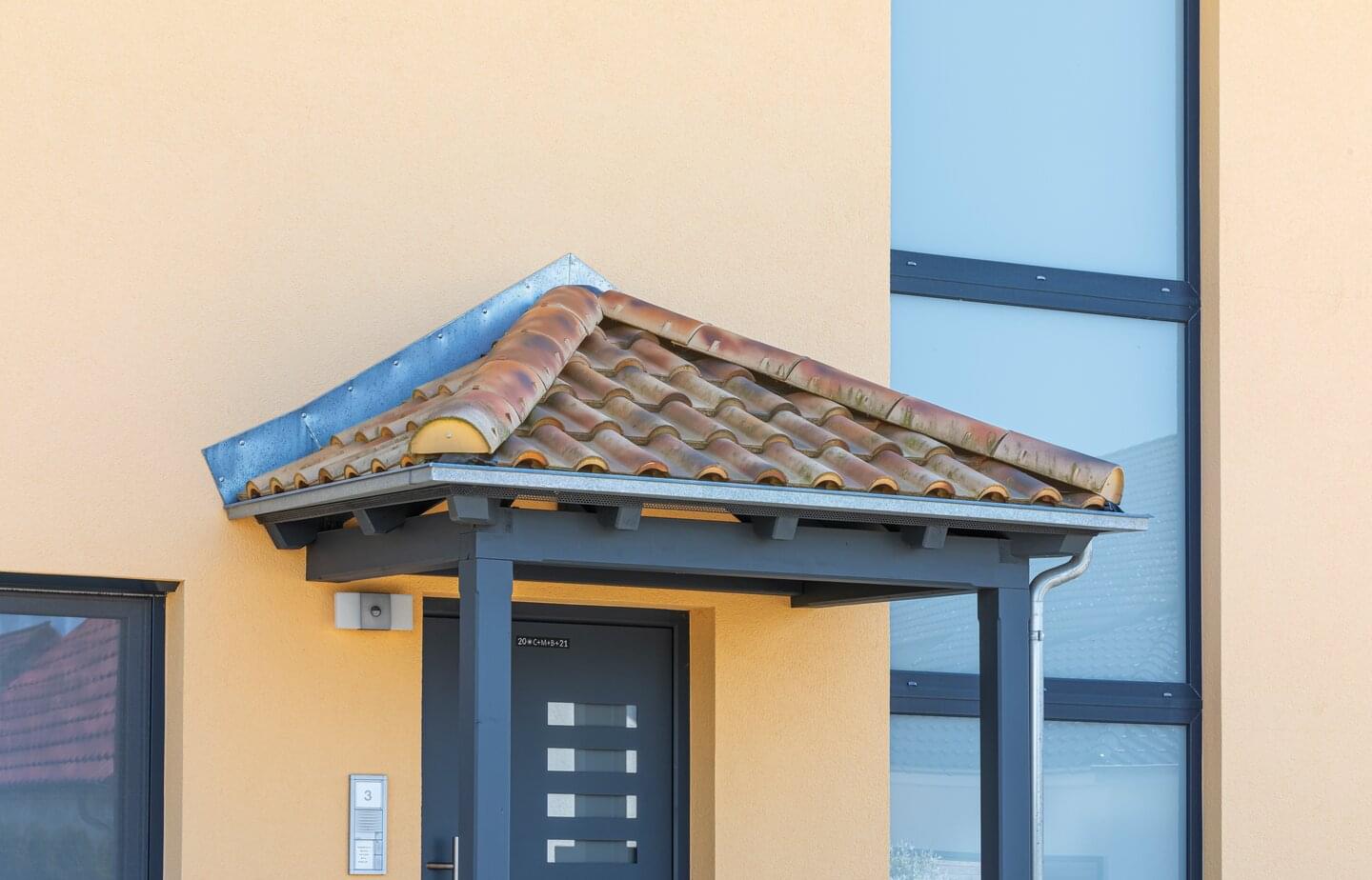

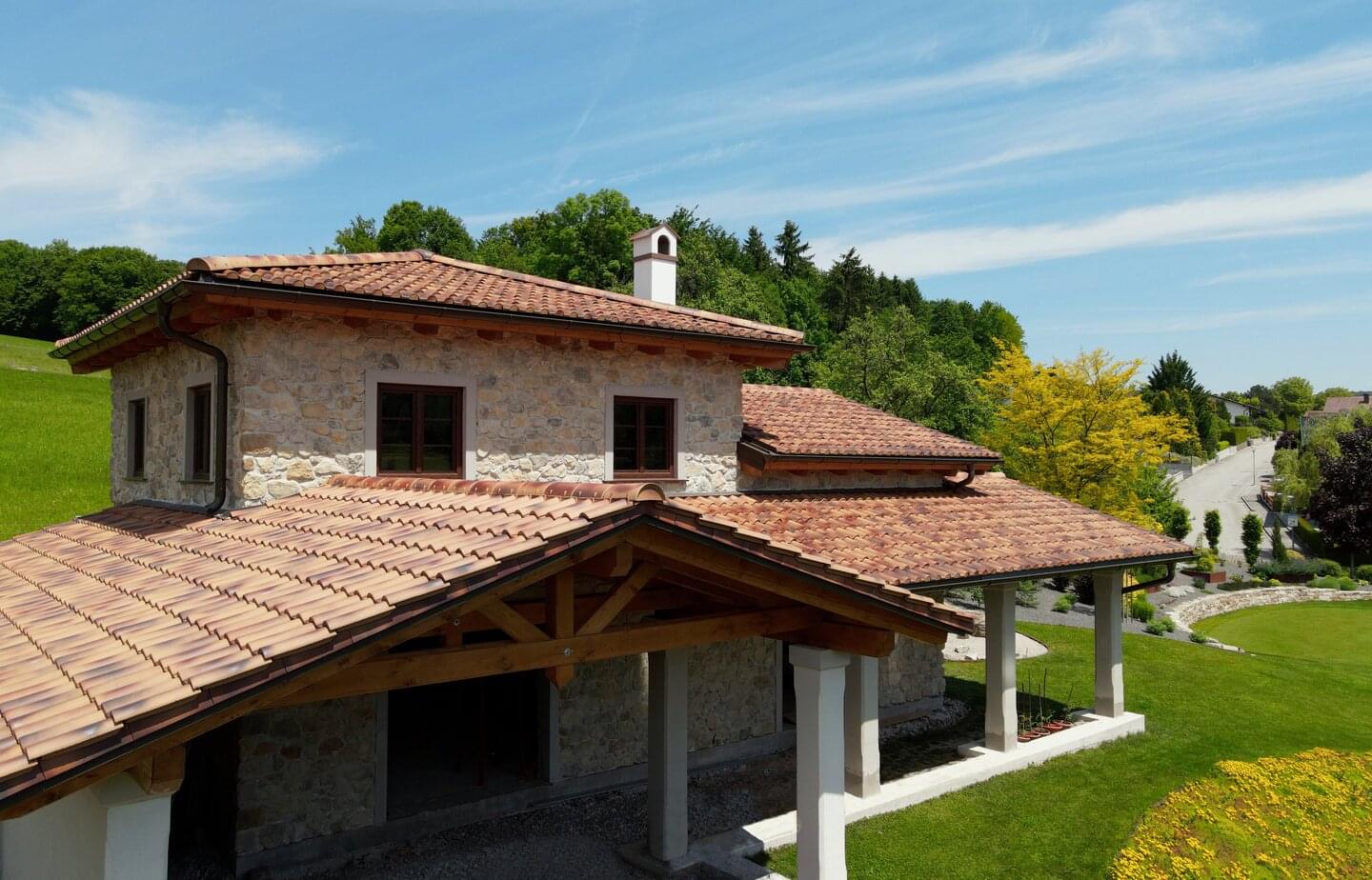

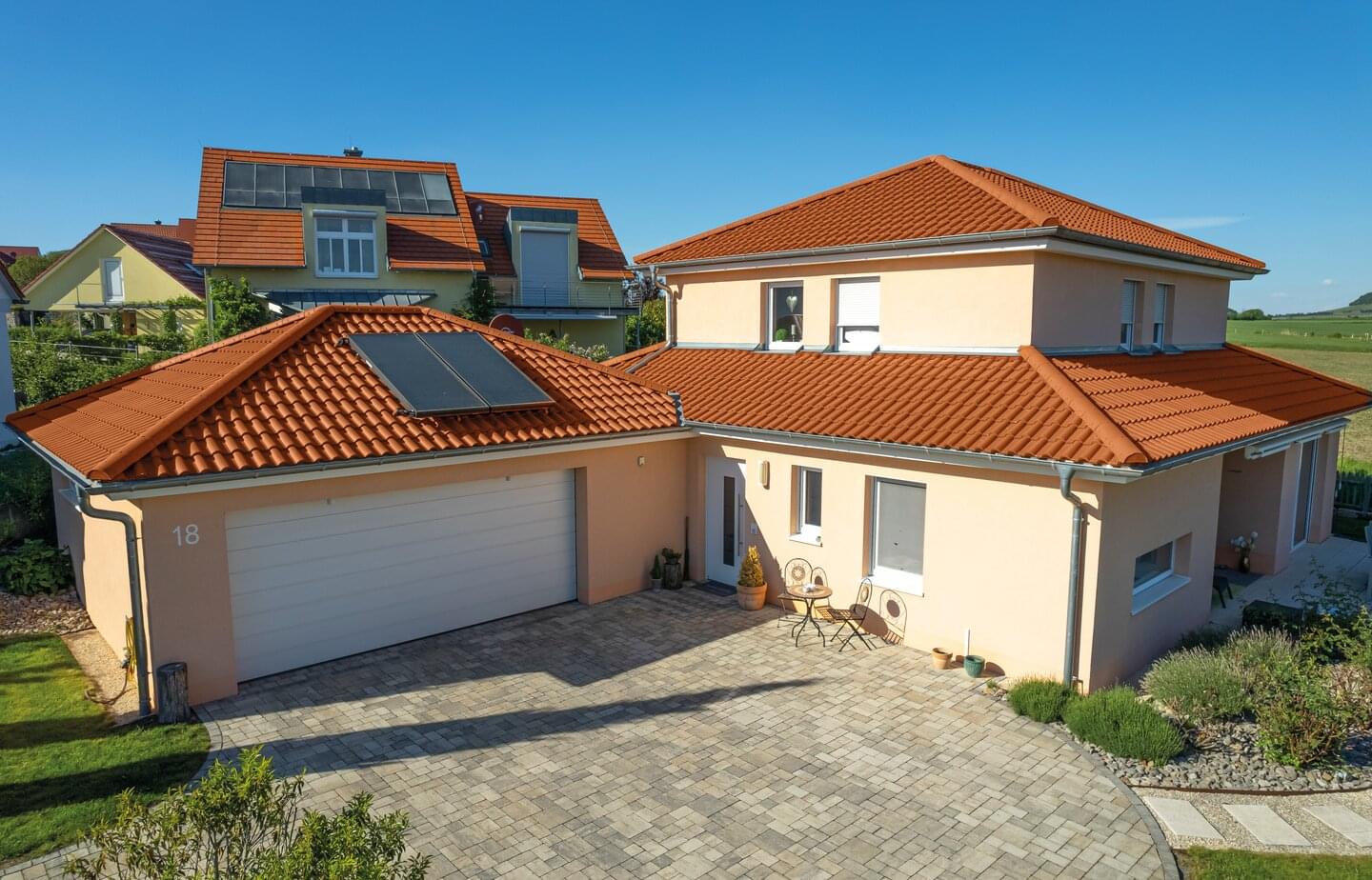

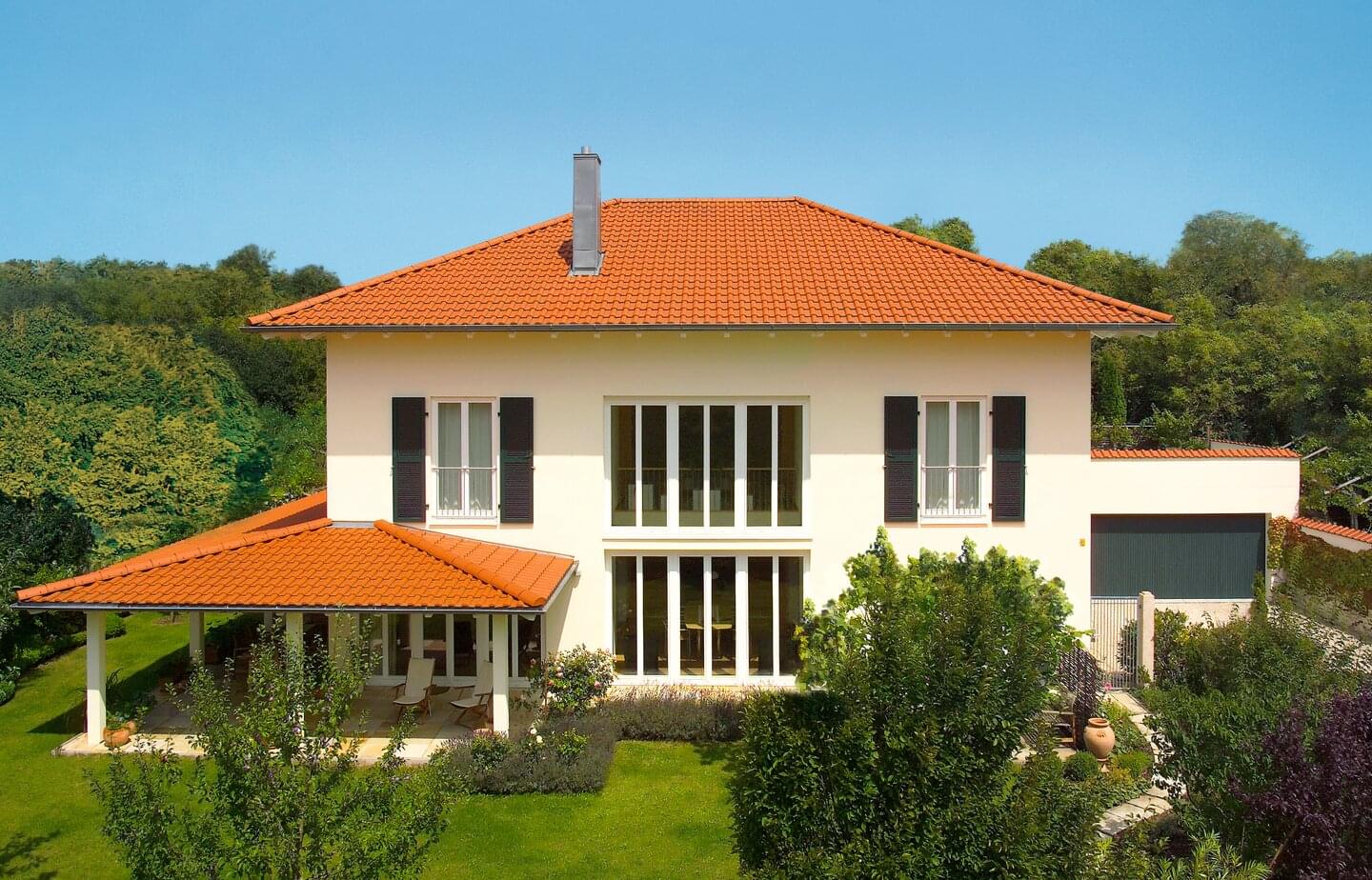

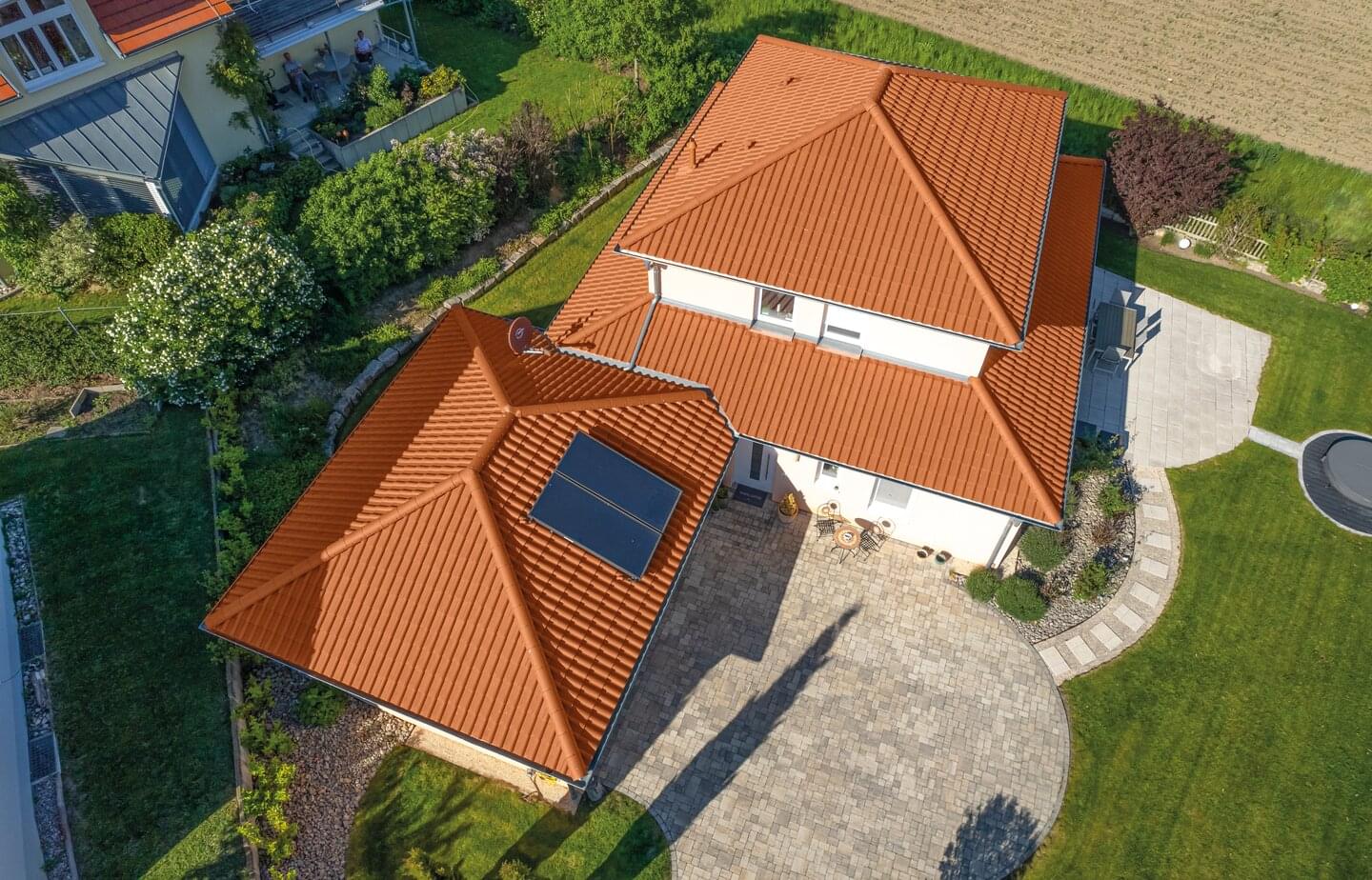

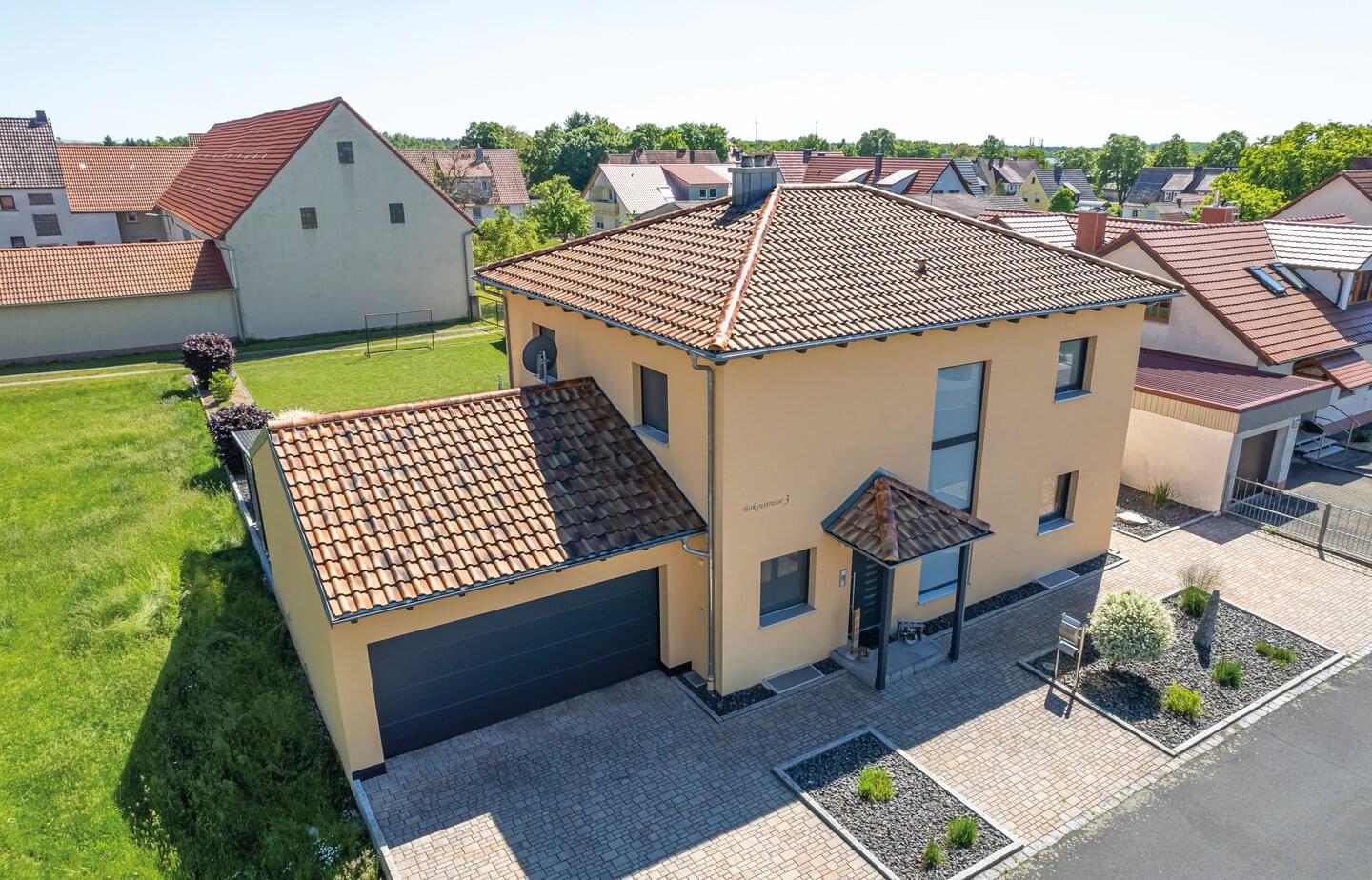

Referenzobjekte

Ein mediterranes Modell für unser Wetter gemacht

Die Form und die warmen Farben des Ergoldsbacher Monaco erfüllen den Wunsch nach mediterranem Flair und verleihen dem südländischen Haustyp sein charakteristisches Aussehen. Anders als im Süden ist das Dach in unseren Breitengraden stärkeren Witterungseinflüssen ausgesetzt. Ausgereifte technische Details und das robuste Material des Monaco schützen es vor Frost, Wind und Regen. Der kleinformatige Flachdachziegel ist außerdem leicht zu handhaben und somit sehr einfach zu verlegen.

Bedarf / m²: ca. 14,5 Stück

Mindestdachneigung: 10 °

Regeldachneigung: 22 °
