ERLUS E 58 S

Palette de coloris
Rouge naturel
  • E 58 S - Rouge naturel | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Rouge vieilli | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Brun cuivré | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Brun brésilién | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Anthracite | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Vieux gris | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Automne | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Rustique  | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Maroon | Motif de tuiles plates | © ERLUS AG 2021
  • E 58 S - Noir diamant | Motif de tuiles plates | © ERLUS AG 2021

Caractéristiques techniques

Dimensions : env. 26,0 x 42,0 cm
Pureau moyen : env. 33,5 - 35,5 cm
Largeur utile : env. 20,2 cm
Tuiles par m² : à partir 13,9 pièces
Poids au m², selon DIN 1055, lattage inclus : env. 0,55 kN/m²
Poids réel au m² sans lattage : env. 45 kg/m²
Nombre de pièces par palette : 256 pièces
Poids de la palette : env. 831 kg
Paquets de : 4 pièces
Classe de résistance à la grêle : 4
Groupe de pureau : 34,0 cm
Distance entre l'axe du faîtage et la 1ère latte
X (distance) en mm avec tuiles de sous-faîtage 1)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 15 65 55 50 50 45 45 55 50 40 - -
Faîtière ventilée no. 15 Lü 75 70 60 60 60 60 50 45 50 50²⁾ 50²⁾
Faîtière no. 18 50 45 40 40 30 30 30 35 35 25 25
Faîtière ventilée no. 19 Lü 45 40 35 35 30 30 30 30 - - -
Faîtière no. 21 45 35 35 35 30 30 30 30 30 - 25
X (distance) en mm Distance entre l'axe du faîtage et la 1ère latte2)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 15 75 70 65 60 60 60 60 55 60 - -
Faîtière ventilée no. 15 Lü 80 75 70 65 65 60 60 - - - -
Faîtière no. 18 60 50 45 40 45 40 40 40 35 30 25
Faîtière ventilée no. 19 Lü 60 50 45 40 40 40 40 40 - - -
Faîtière no. 21 60 50 45 40 40 35 35 35 35 25 15

1) sans closoir2) avec closoir

La mise en œuvre des tuiles E 58 S doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.

Prescriptions de pose ERLUS pour la tuile E 58 S et le type de sous-couverture à mettre en œuvre selon la pente dutoit ainsi que les contraintes supplémentaires constatées sur chantier

d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisanscouvreurs allemands) et d‘après les règles de base des couvreurs, pente nominale 22°, pente minimale 10°, selon les avancées technologiques actuelles.

Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.

Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit

Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés

Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 22° Classe 5 Classe 4
de < 22° à ≥ 18° Classe 4 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 2
de < 14° à ≥ 10° Classe 1 Classe 1
Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 22° Classe 5 Classe 4
de < 22° à ≥ 18° Classe 4 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 2
de < 14° à ≥ 10° Classe 1 Classe 1
* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

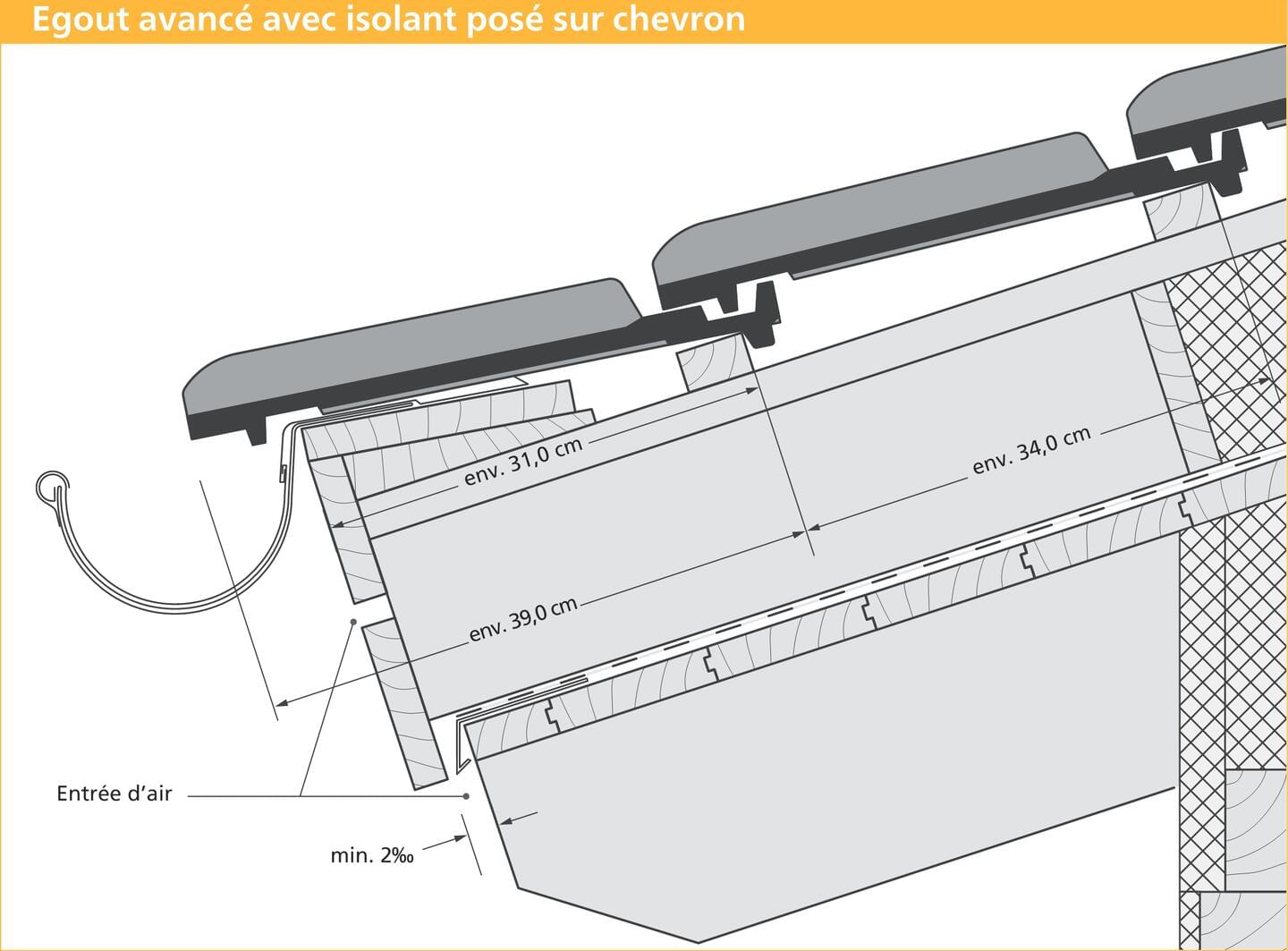

Dessins techniques

Argumentaire ERLUS E 58 S

  • Compatible avec le modèle E 58

  • Gamme complète d ́accessoires de qualité y compris tuiles en aluminium.

  • Panne de petit format, pureau très variable de 20 mm

  • Grand choix de coloris

  • Groupe de pureau 34,0 cm

  • Pente nominale (sans écran) : 22°

  • Très polyvalente

  • Particulièrement robuste et résistante à la casse

Tuile standard

E 58 S - Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile standard

Accessoires ERLUS

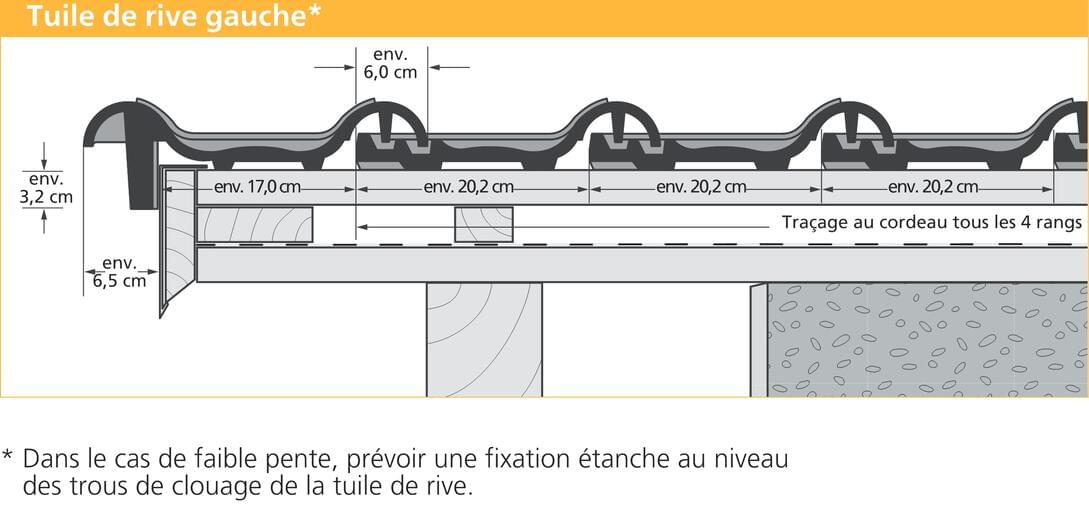

E 58 S - Tuile de rive gauche Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile de rive gauche

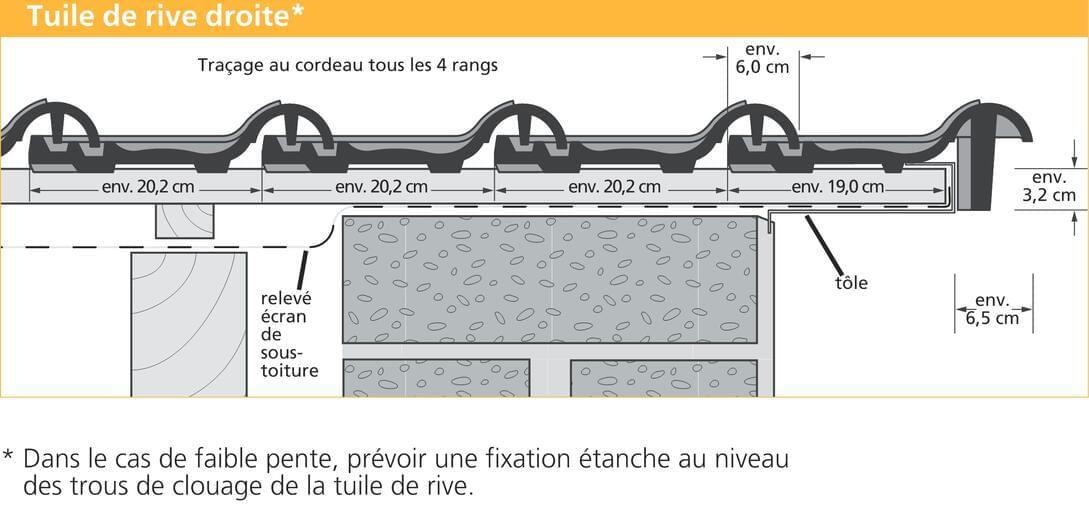

E 58 S - Tuile de rive droite Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile de rive droite
E 58 S - Tuile double bourrelet Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile double bourrelet
E 58 S - Tuile sous faîtière Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile sous faîtière
E 58 S - Tuile sous faîtière de rive gauche Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile sous faîtière de rive gauche
E 58 S - Tuile sous faîtière de rive droite Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile sous faîtière de rive droite
E 58 S - Tuile sous faitiere double bourrelet Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile sous faitiere double bourrelet
E 58 S - Tuile sous-faîtière à pureau variable | Image accessoires | © ERLUS AG 2021
Tuile sous-faîtière à pureau variable
E 58 S - Tuile sous-faîtière de rive à pureau variable gauche | Image accessoires | © ERLUS AG 2021
Tuile sous-faîtière de rive à pureau variable gauche
E 58 S - Tuile sous-faîtière de rive à pureau variable droite | Image accessoires | © ERLUS AG 2021
Tuile sous-faîtière de rive à pureau variable droite
E 58 S - Tuile sous-faîtière à pureau variable ventilée | Image accessoires | © ERLUS AG 2021
Tuile sous-faîtière à pureau variable ventilée

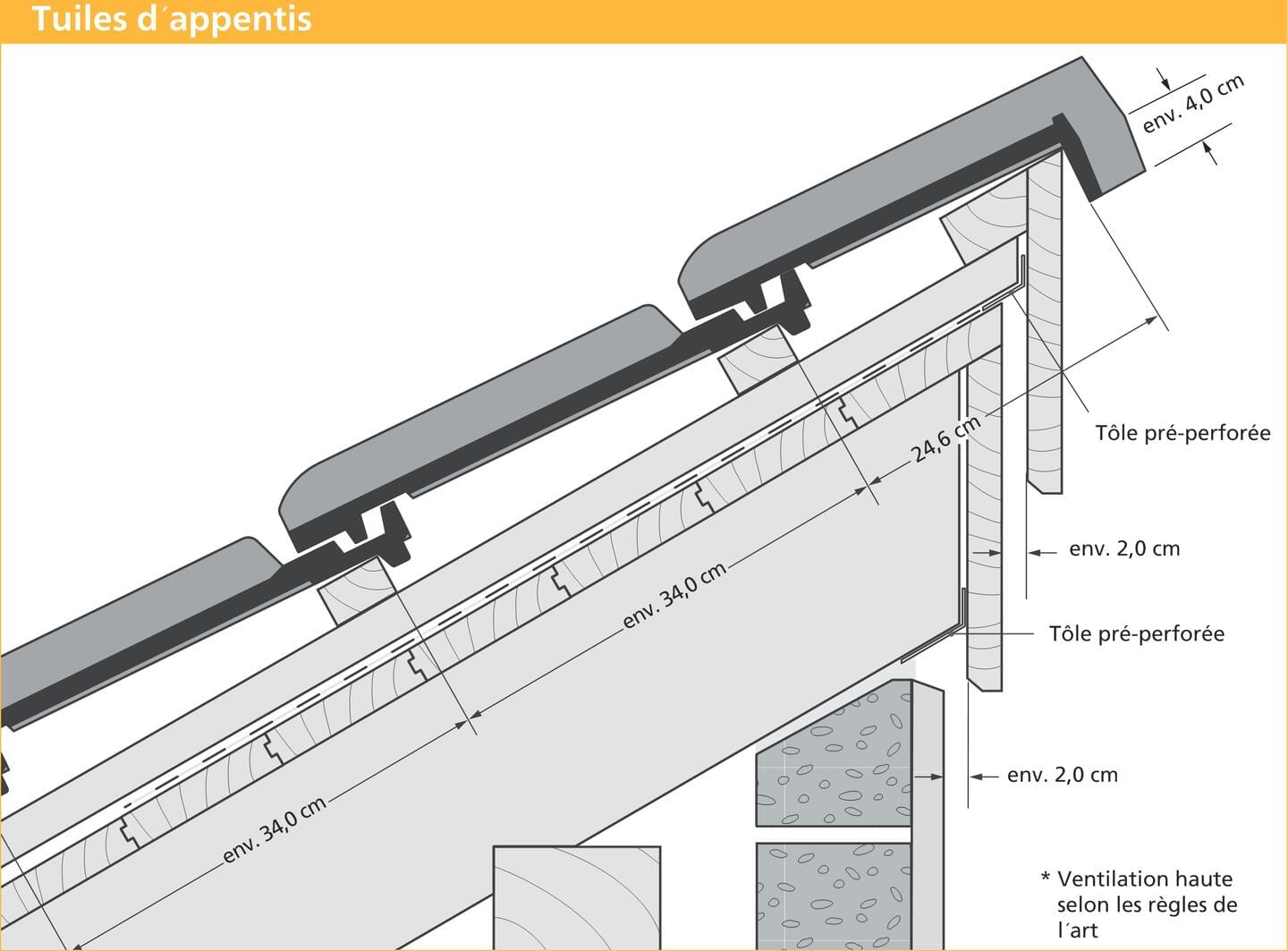

E 58 S - Tuile d‘appentis Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile d‘appentis
E 58 S - Tuile d'appentis double bourrelet Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile d'appentis double bourrelet
E 58 S - Tuile d‘appentis de rive gauche Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile d‘appentis de rive gauche
E 58 S - Tuile d‘appentis de rive droite Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile d‘appentis de rive droite
E 58 S - Tuile arrête-neige céramique Rouge naturel | Image accessoires | © ERLUS AG 2021
Tuile arrête-neige céramique
Faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 15
About de faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About de faîtière no. 15
Faîtière d‘ajustement no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière d‘ajustement no. 15
Faîtière ventilée no. 15 Lü Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière ventilée no. 15 Lü
Faîtière de début no. 15 Lü Rouge naturel | Image accessoires
Faîtière de début no. 15 Lü
Faîtière de fin no. 15 Lü Rouge naturel | Image accessoires
Faîtière de fin no. 15 Lü
Faîtière no. 18 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 18
About de faîtière no. 18 Rouge naturel | Image accessoires
About de faîtière no. 18
Faîtière d‘ajustement no. 18 Rouge naturel | Image accessoires
Faîtière d‘ajustement no. 18

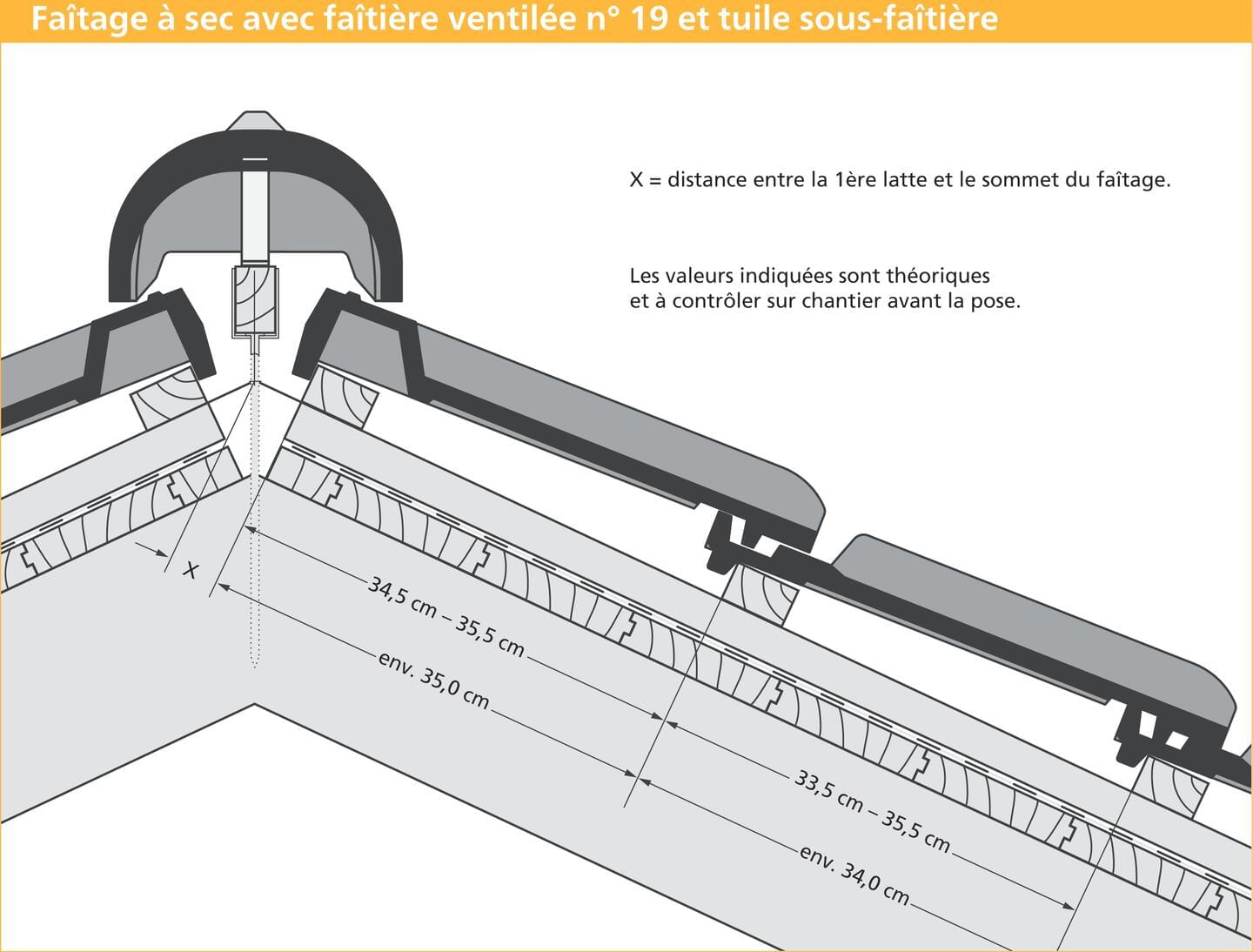

Faîtière ventilée no. 19 Lü Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière ventilée no. 19 Lü
Faîtière de début no. 19 Lü
Faîtière de fin no. 19 Lü Rouge naturel | Image accessoires
Faîtière de fin no. 19 Lü
Faîtière no. 21 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 21
About de faîtière no. 21 Rouge naturel | Image accessoires
About de faîtière no. 21
Faîtière d‘ajustement no. 21 Rouge naturel | Image accessoires
Faîtière d‘ajustement no. 21

Accessoires marque ERLUS

E 58 S - Tuile alu. de ventilation sanitaire naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tuile alu. de ventilation sanitaire
E 58 S - ALU-SYSTEM Raumlüfter DN 150 vormontiert mit UD-Manschette naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
ALU-SYSTEM Raumlüfter DN 150 vormontiert mit UD-Manschette
E 58 S - Tuile alu. de passage de mât d'antenne naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tuile alu. de passage de mât d'antenne
E 58 S - Tuile alu. de passage tuyau de panneaux solaires naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tuile alu. de passage tuyau de panneaux solaires
Tuile alu. avec support pour échelle pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour échelle pare-neige
Echelle pare-neige (20 cm x 3 m) naturrot/rot engobiert | Image accessoires
Echelle pare-neige (20 cm x 3 m)
Tuile alu. avec support pour 2 tubes pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour 2 tubes pare-neige
Tube alu. pare-neige (2 mètres) naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tube alu. pare-neige (2 mètres)
Manchon de raccord pour tubes alu. pare-neige | Image accessoires | © © ERLUS AG 2021
Manchon de raccord pour tubes alu. pare-neige
Tuile alu. avec support pour rondins bois pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour rondins bois pare-neige

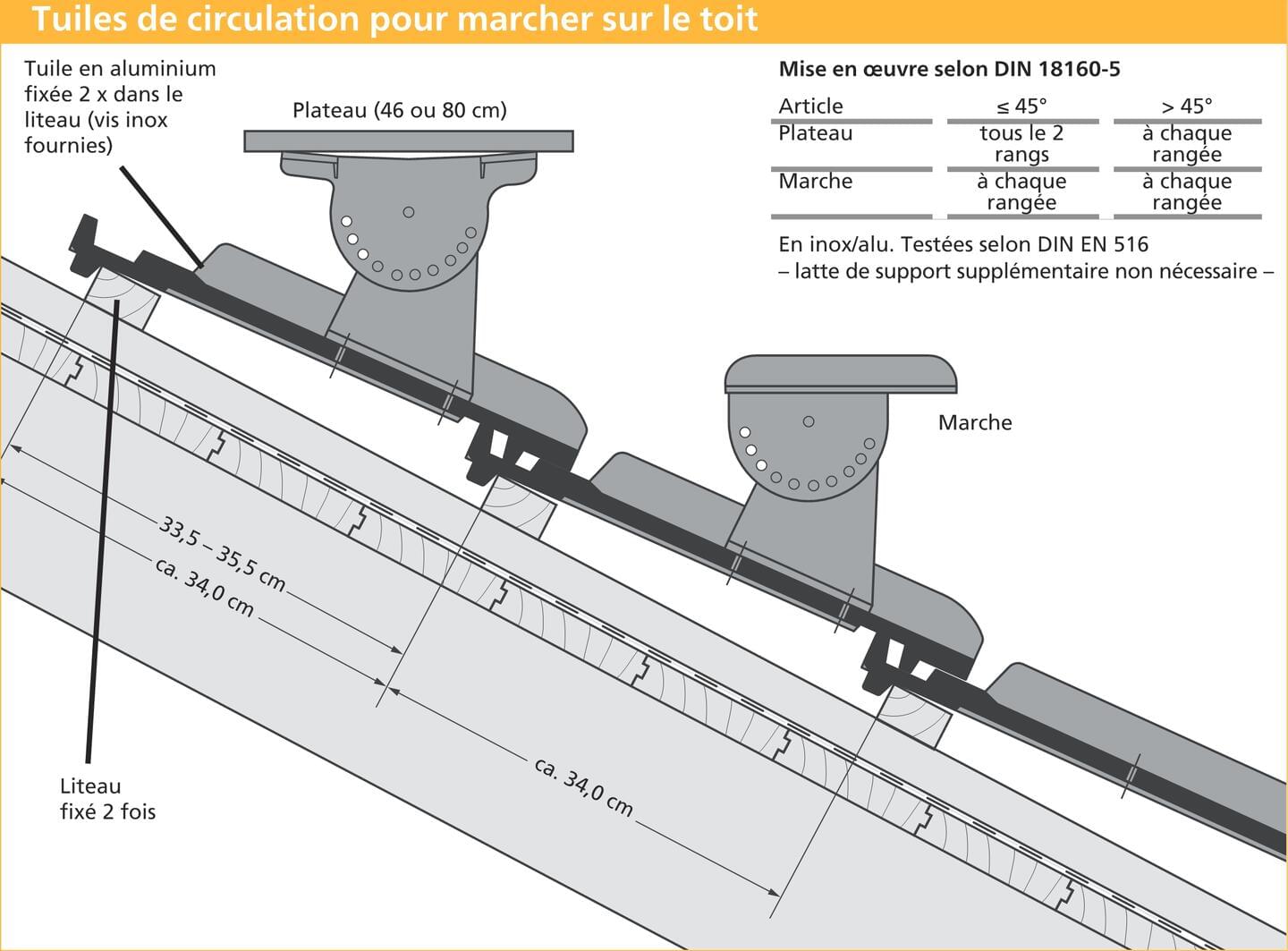

Tuile alu. de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. de circulation
2 tuiles alu. de circulation, dim. 50 x 25 cm | Image accessoires | © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 50 x 25 cm
2 tuiles alu. de circulation, dim. 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 80 x 25 cm
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation
Tuile alu. support avec crochet de service | Image accessoires | © © ERLUS AG 2021
Tuile alu. support avec crochet de service
E 58 S - Tuile alu. de support de panneaux solaires naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tuile alu. de support de panneaux solaires
E 58 S - Tuile céramique de ventilation sanitaire diam. 125 mm Rouge vieilli | Image accessoires
Tuile céramique de ventilation sanitaire diam. 125 mm
E 58 S - Tuile céramique de passage de ventouse verticale diam. 70/110 mm Rouge vieilli | Image accessoires
Tuile céramique de passage de ventouse verticale diam. 70/110 mm
Fronton céramique avec logo ERLUS Rouge naturel | Image accessoires
Fronton céramique avec logo ERLUS
Rallonge de fronton céramique universelle pour about de faîtière Rouge naturel | Image accessoires
Rallonge de fronton céramique universelle pour about de faîtière
Rencontre 3 directions céramique no. 15 N Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions céramique no. 15 N
Rencontre 3 directions céramique no. 18 N Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions céramique no. 18 N
Rencontre 3 directions pour faîtières de début céramique no. 19 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de début céramique no. 19
Rencontre 3 directions pour faîtières de fin céramique no. 19 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de fin céramique no. 19
Rencontre 3 directions céramique no. 21 N Rouge naturel | Image accessoires
Rencontre 3 directions céramique no. 21 N
Rencontre 4 directions pour faîtières céramique Rouge naturel | Image accessoires
Rencontre 4 directions pour faîtières céramique
About d'arêtier arrondi pour faîtières céramiqueno. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About d'arêtier arrondi pour faîtières céramiqueno. 15
About d'arêtier arrondi pour faîtières céramiqueno. 19 Rouge naturel | Image accessoires
About d'arêtier arrondi pour faîtières céramiqueno. 19
About d'arêtier arrondi pour faîtières céramique no. 21 N Rouge naturel | Image accessoires | © © ERLUS AG 2021
About d'arêtier arrondi pour faîtières céramique no. 21 N
ERLUS système universel de support de panneau solaire avec châtière | Image accessoires | © © ERLUS AG 2021
ERLUS système universel de support de panneau solaire avec châtière
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type I M pour section de latte 24x48
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type II M pour section de latte 30/50
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Image accessoires
Clips faîtières no. 15/17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Image accessoires
Clips faîtières no. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Image accessoires
Clips faîtières no. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Image accessoires
Clips faîtières no. 19 Lü
E 58 S - Arrête-neige métallique rotbraun (beschichtet) | Image accessoires
Arrête-neige métallique
Closoir alu. (31 cm x 5 m) rot (beschichtet) | Image accessoires
Closoir alu. (31 cm x 5 m)
Aluminium fronton d'about de faîtage rotbraun/schwarz (beschichtet) | Image accessoires | © © ERLUS AG 2021
Aluminium fronton d'about de faîtage

Aspect de surface

E 58 S - Rouge naturel | Motif de surface toît | © © ERLUS AG 2021 Rouge naturel
E 58 S - Brun cuivré | Motif de surface toît | © © ERLUS AG 2021 Brun cuivré
E 58 S - Vieux gris | Motif de surface toît | © © ERLUS AG 2021 Altgrau
E 58 S - Rouge vieilli | Motif de surface toît | © © ERLUS AG 2021 Rouge vieilli
E 58 S - Automne | Motif de surface toît | © © ERLUS AG 2021 Autunno
E 58 S - Noir diamant | Motif de surface toît | © © ERLUS AG 2021 Noir diamant
E 58 S - Maroon | Motif de surface toît | © © ERLUS AG 2021 Maroon
E 58 S - Anthracite | Motif de surface toît | © © ERLUS AG 2021 Anthracite
E 58 S - Rustique  | Motif de surface toît | © © ERLUS AG 2021 Rustique
E 58 S - Brun brésilién | Motif de surface toît | © © ERLUS AG 2021 Brun brésilién

Références

Ergoldsbacher E 58 S - Vieux gris | © ERLUS AG 2019 Ergoldsbacher E 58 S - Vieux gris
Ergoldsbacher E 58 S - Anthracite | © ERLUS AG 2019 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Anthracite ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Anthracite ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Anthracite ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Anthracite ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Anthracite ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Anthracite ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Anthracite ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthracite
Ergoldsbacher E 58 S - Automne ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Automne
Ergoldsbacher E 58 S - Automne ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Automne
Ergoldsbacher E 58 S - Automne ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Automne
Ergoldsbacher E 58 S - Automne ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Automne
Ergoldsbacher E 58 S - Automne ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Automne
Ergoldsbacher E 58 S - Brun brésilién ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Brun brésilién
Ergoldsbacher E 58 S - Brun brésilién ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Brun brésilién
Ergoldsbacher E 58 S - Brun brésilién ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Brun brésilién
Ergoldsbacher E 58 S - Brun brésilién | © ©ERLUS 2021 Ergoldsbacher E 58 S - Brun brésilién
Ergoldsbacher E 58 S - Brun brésilién | © ©ERLUS 2021 Ergoldsbacher E 58 S - Brun brésilién
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon

Une tuile classique optimisée pour la rénovation

La tuile E 58 S – qui appartient à la famille renommée des pannes E 58 – est particulièrement convaincante avec son pureau très variable et son jeu latéral important. Cela fait d’elle une tuile idéale pour le remplacement facile et rapide des tuiles dans le cadre de la rénovation d’une toiture. L’adaptation de la tuile aux caractéristiques du toit existant est ainsi grandement facilitée et permet ainsi un gain de temps et d’argent en réduisant les coupes fastidieuses.

Tuiles par m²: à partir 13,9 pièces
Pente minimale: 10 °
Pente nominale: 22 °

Pour enregistrer et utiliser de fichiers média d'ERLUS, veuillez accepter les conditions générales d'utilisation ci-dessous.

Je confirme par la présente mon consentement.
