Ergoldsbacher Tuiles plates écaille

retour à la gamme

Palette de coloris

Rouge naturel

Caractéristiques techniques

Dimensions :	env. 18,0 x 38,0 x 1,5 cm ± 2%
Pureau :	14,5 - 16,5 cm ¹⁾ \| 29,0 - 33,0 cm ²⁾
Largeur utile :	env. 18,0 cm ± 2%
Tuiles par m² : ^{1) 2)}	33,7 - 44,5 pièces ³⁾
Poids au m², selon DIN 1055, lattage inclus : ^{1) 2)}	env. 0,75 kN/m²
Nombre de pièces par palette :	512 pièces
Poids de la palette :	env. 1.023 kg
Paquets de :	8 pièces

1) pose traditionnelle à partir de 30° entre 14,5 et 16,5 cm
2) pose en couronne à partir de 30° entre 29,0 et 33,0 cm
3) selon recouvrement et format

Unterschiedliche Schnittformen wie z. B. Segmentschnitt, Geradschnitt, Gotischer Schnitt; stärkere Kirchenbiber (ca. 1,8 – 2,4 cm Dicke); Biber in Aufgeraut, Gewellt, Gebürstet etc., oder auch weitere Formate wie z.B. Turmbiber, entnehmen Sie bitte der Preisliste. Sonderanfertigungen, wie beispielsweise Glasuren, fertigen wir objektbezogen auf Anfrage.

Autres données techniques

Valeur moyenne lattage à l´égout	env. 16 cm

Distance entre l'axe du faîtage et la 1ère latte
X (distance) en mm	Tuile plate
Pente en °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Faîtière no. 1	-	-	-	-	65	60	55	45	40	-	-
Faîtière no. 2	90	90	80	80	80	80	75	70	70	65	65
Faîtière no. 15	100	100	100	90	90	90	90	90	90	90	-
Faîtière ventilée no. 15 Lü	100	100	100	90	90	90	-	-	-	-	-
Faîtière ventilée no. 19 Lü	100	100	90	80	80	80	80	85	90	90	100*
Faîtière no. 21	100	100	90	80	80	80	80	70	70	65	60

X (distance) en mm	Tuiles plates klinker
Pente en °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Faîtière no. 1	-	-	-	-	65	60	55	45	40	-	-
Faîtière no. 2	90	90	80	80	80	80	75	70	70	65	65
Faîtière no. 15	-	-	-	-	-	-	-	-	-	-	-
Faîtière ventilée no. 15 Lü	-	-	-	-	-	-	-	-	-	-	-
Faîtière ventilée no. 19 Lü	100	100	90	80	80	80	80	85	90	90	100*
Faîtière no. 21	-	-	-	-	-	-	-	-	-	-	-

* maçonné

Tableau des pureaux
Pente en °	< 30°	> 30° - ≤ 35°	> 35° - ≤ 40°
Recouvrement minimum	9,0 cm	9,0 cm	8,0 cm
Pureau: pose traditionnelle	14,5 cm	14,5 cm	15,0 cm
Pureau: pose en couronne	29,0 cm	29,0 cm	30,0 cm

Pente en °	> 40° - ≤ 45°	> 45° - ≤ 60°	> 60°
Recouvrement minimum	7,0 cm	6,0 cm	5,0 cm
Pureau: pose traditionnelle	15,5 cm	16,0 cm	16,5 cm
Pureau: pose en couronne	31,0 cm	32,0 cm	33,0 cm

La mise en oeuvre des tuiles Ergoldsbacher tuiles plates écaille doit être conforme aux prescriptions du D.T.U. 40-23 (Couverture en tuiles plates de terre cuite) pour tout chantier réalisé en France.

Prescriptions de pose ERLUS pour la tuile plate et le type de sous-couverture mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier

Pente nominale 30°, pente minimale tuile plate 18°/tuiles plates klinker 10°, d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, selon les avancées technologiques actuelles.

Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.

Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit

Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés

Définition du type de sous-couverture à utiliser
Pente du toit	aucune contrainte supplémentaire*	une contrainte supplémentaire*	deux autres contraintes supplémentaires*	trois autres contraintes supplémentaires*
≥ 30°	Classe 6	Classe 6	Classe 5	Classe 4
de < 30° à ≥ 26°	Classe 4	Classe 4	Classe 3	Classe 3
de < 26° à ≥ 22°	Classe 3	Classe 3	Classe 3	Classe 3*
de < 22° à ≥ 18°	Classe 2	Classe 2	Classe 1	Classe 1
de < 18° à ≥ 10°	Classe 1	Classe 1	Classe 1	Classe 1

Définition du type de sous-couverture à utiliser
Pente du toit	aucune contrainte supplémentaire*	une contrainte supplémentaire*
≥ 30°	Classe 6	Classe 6
de < 30° à ≥ 26°	Classe 4	Classe 4
de < 26° à ≥ 22°	Classe 3	Classe 3
de < 22° à ≥ 18°	Classe 2	Classe 2
de < 18° à ≥ 10°	Classe 1	Classe 1

Pente du toit	deux autres contraintes supplémentaires*	trois autres contraintes supplémentaires*
≥ 30°	Classe 5	Classe 4
de < 30° à ≥ 26°	Classe 3	Classe 3
de < 26° à ≥ 22°	Classe 3	Classe 3*
de < 22° à ≥ 18°	Classe 1	Classe 1
de < 18° à ≥ 10°	Classe 1	Classe 1

* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

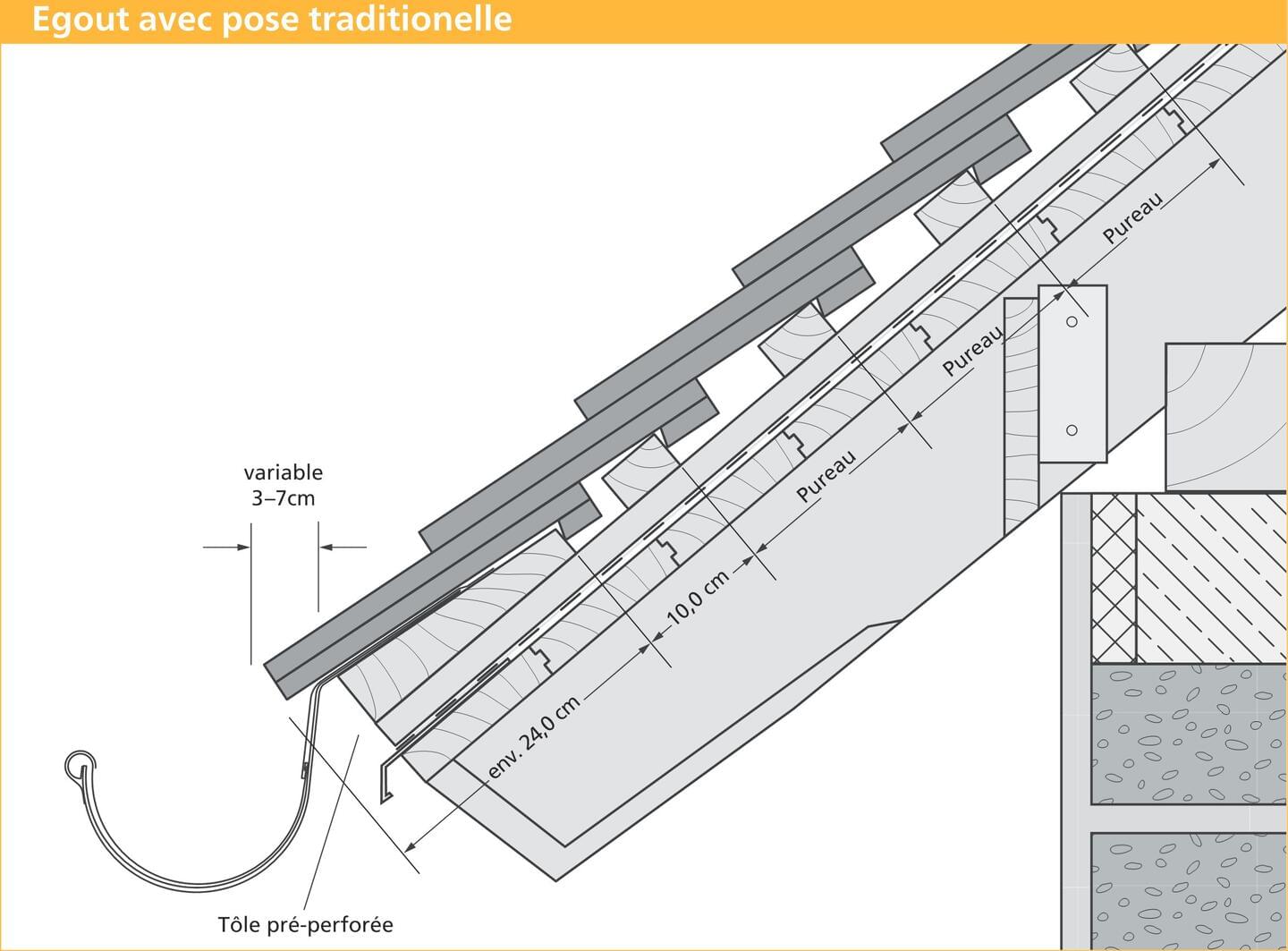

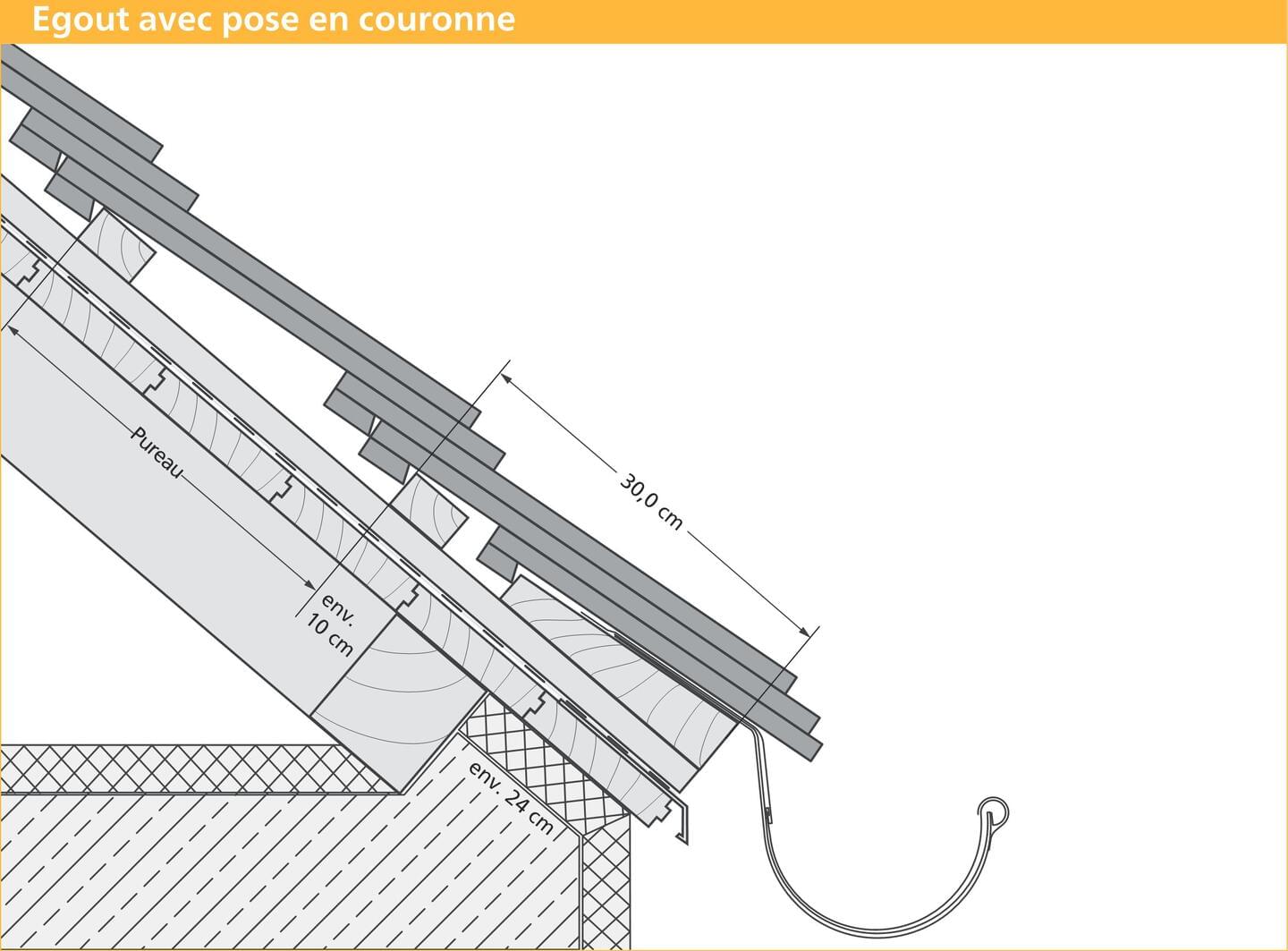

Dessins techniques

Argumentaire Tuiles plates écaille

Nombreuses possibilités pour ce qui est des formes et des aspects de surface
Gamme complète d ́accessoires de qualité y compris tuiles en aluminium.

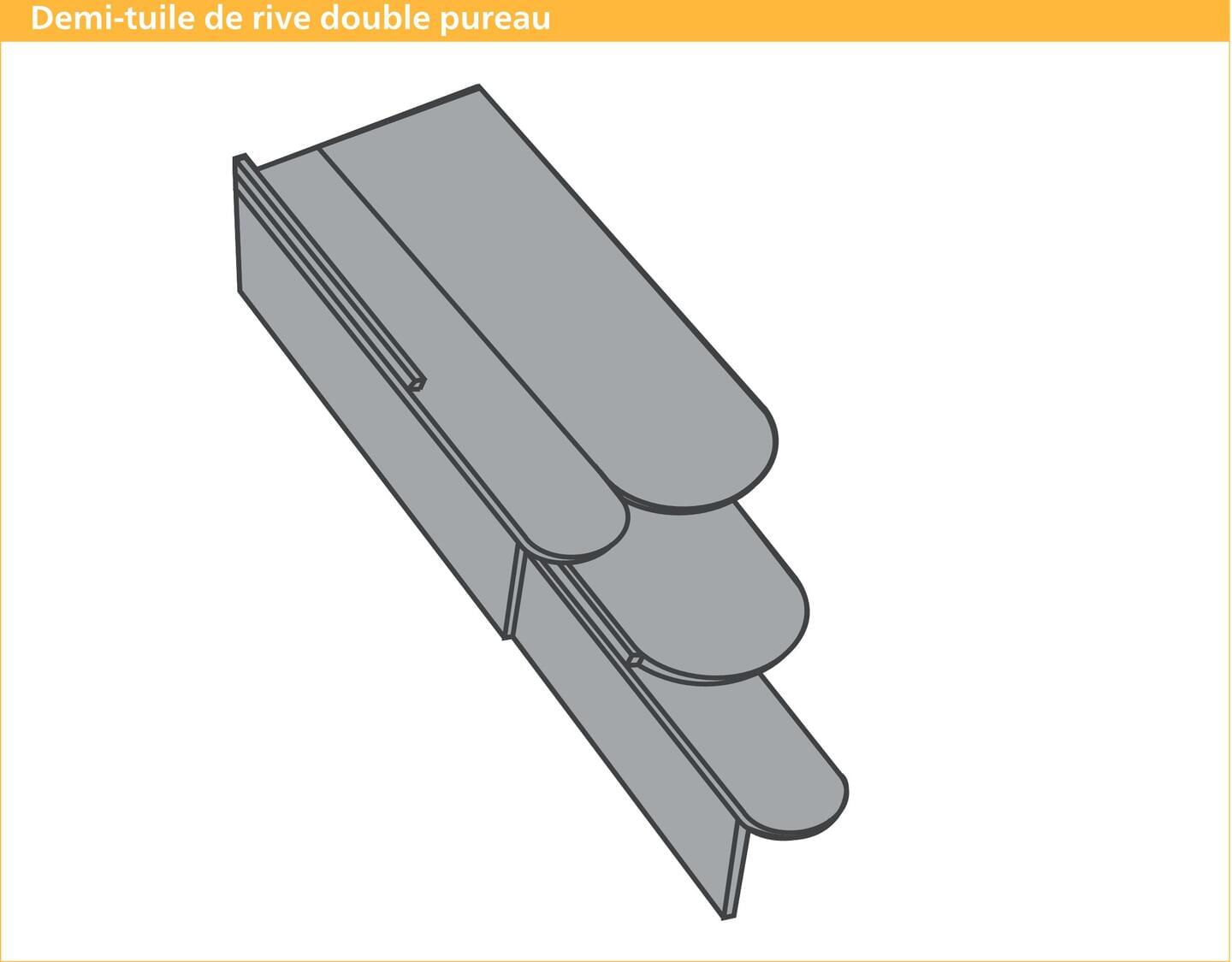

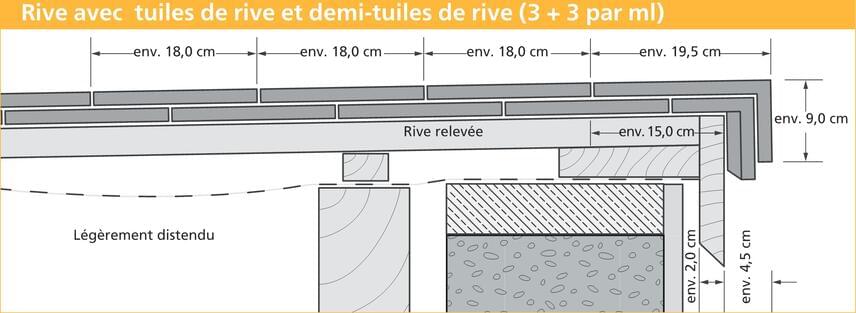

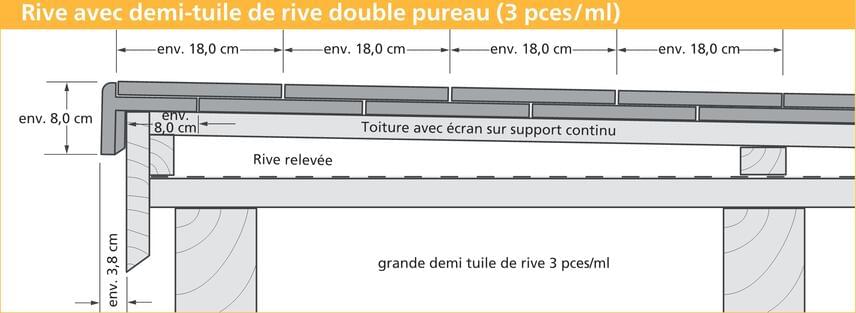

Diverses solutions pour le rivage Demi-rives double pureau, rives et demi rives classiques, ¾ de tuile + tuile 1/4
Grand choix de coloris
Particulièrement robuste et résistante à la casse. Par ex. la tuile d´église en épaisseur de 18 mm est en classe 5 de résistance à la grêle.
Très sûre contre la pénétration de neige poudreuse (tuiles plates non convexes)
Également disponible en qualité klinker
Economique 36 pièces par m² seulement, Rives 3 pièces par ml.

Tuile standard

Accessoires ERLUS

Demi-tuile plate écaille

3/4 de tuile

1 1/4 de tuile plate écaille

Tuile de rive gauche

Tuile de rive droite

Demi-tuile de rive gauche

Demi-tuile de rive droite

Grande demi-tuile de rive gauche

Grande demi-tuile de rive droite

Tuile de sous-faîtage

Tuile d'égout (coupe droite)

Châtière standard (type gueule de grenouille)

Châtière pour ventilation en ligne

Faîtière no. 1

About de faîtière no. 1

Faîtière no. 2

About de faîtière no. 2

Faîtière no. 15

About de faîtière no. 15

Faîtière d‘ajustement no. 15

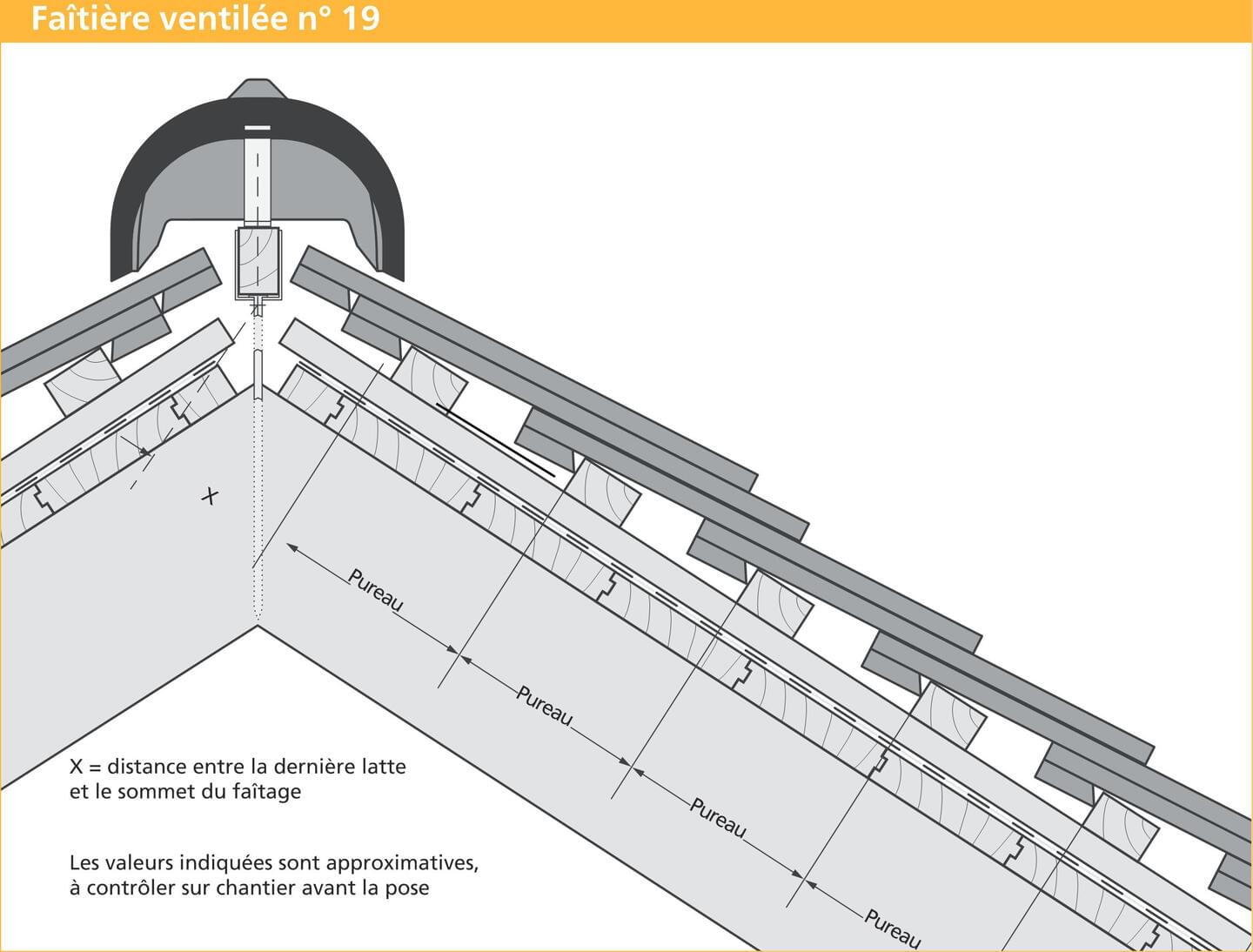

Faîtière ventilée no. 19 Lü

Faîtière de début no. 19 Lü

Faîtière de fin no. 19 Lü

Accessoires marque ERLUS

Tuile alu. de ventilation sanitaire

Tuile alu. de passage de mât d'antenne

Tuile alu. de passage tuyau de panneaux solaires

Tuile alu. avec support pour échelle pare-neige

Echelle pare-neige (20 cm x 3 m)

Tuile alu. avec support pour 2 tubes pare-neige

Tube alu. pare-neige (2 mètres)

Manchon de raccord pour tubes alu. pare-neige

Tuile alu. avec support pour rondins bois pare-neige

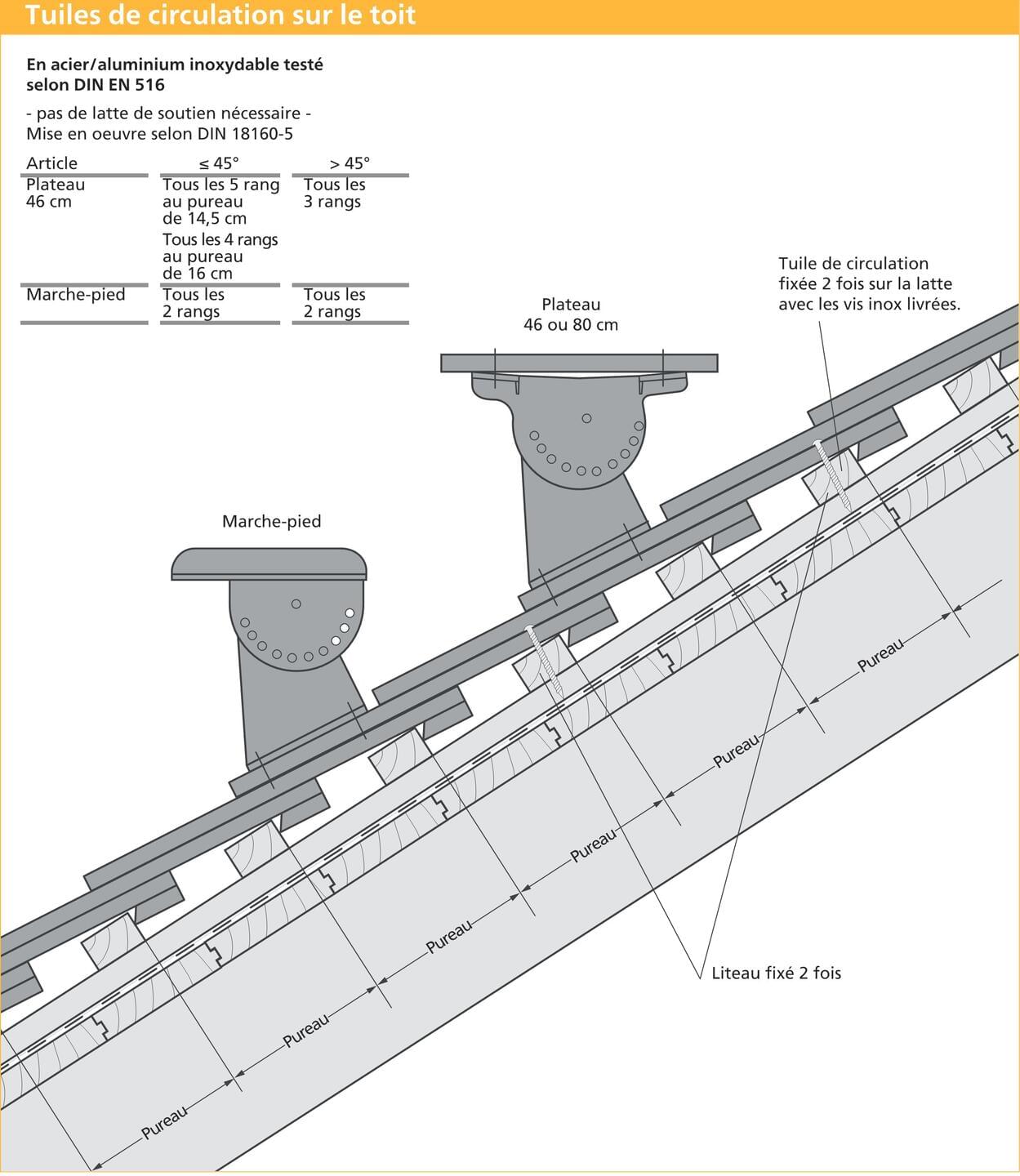

Tuile alu. de circulation

2 tuiles alu. de circulation, dim. 50 x 25 cm

2 tuiles alu. de circulation, dim. 80 x 25 cm

Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm

Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation

Tuile alu. support avec crochet de service

Tuile alu. de support de panneaux solaires

Tuile céramique de ventilation sanitaire diam. 125 mm

Fronton céramique avec logo ERLUS

Rallonge de fronton céramique universelle pour about de faîtière

Rencontre 3 directions céramique no. 2

Rencontre 3 directions céramique no. 15 N

Rencontre 3 directions pour faîtières de début céramique no. 19

Rencontre 3 directions pour faîtières de fin céramique no. 19

Rencontre 4 directions pour faîtières céramique

About d'arêtier arrondi pour faîtières céramiqueno. 15

About d'arêtier arrondi pour faîtières céramiqueno. 19

Clips faîtières no. 1/2

Clips faîtières no. 15/17

Clips faîtières no. 19 Lü

Closoir alu. (31 cm x 5 m)

Bande de protection du chéneau

Closoir peigne d'égout, élément d'1 mètre

Tuile acrylique

Aluminium fronton d'about de faîtage

Aspect de surface

Références

Une tuile historique pour des toitures de caractère.

La tuile plate Ergoldsbacher joue un rôle important dans la valorisation des toitures de bâtiments à caractère historique. Les produits banalisés ou les solutions standards ne sont cependant que rarement utilisables dans la protection du patrimoine, c´est pour cette raison qu´ Erlus fabrique, dans des délais courts, des tuiles plates de très grande qualité selon les contraintes de chaque chantier. La richesse de la gamme tuile plate tant pour ce qui est des formes, des formats que des coloris permet la conception de toitures de caractère belles, fonctionnelles et sûres. Dans les projets de nouvelle construction, cette tuile historique peut former un contraste captivant avec un rendu toujours haut-de-gamme et très valorisant.

ERLUS Manufacture de tuiles plates

Tuiles par m²: 33,7 - 44,5 pièces

Pente minimale: 18 °

Pente nominale: 30 °

Tuile

Caractéristiques techniques

Dessins techniques

Avantages

Accessoires

Références

Aspect de surface
