ERLUS Forma

Palette de coloris
Rouge vieilli

2001: Ergoldsbacher Forma®

  • Forma - Rouge vieilli | Motif de tuiles plates | © © ERLUS AG 2021
  • Forma - Brun cuivré | Motif de tuiles plates | © © ERLUS AG 2021
  • Forma - Anthracite | Motif de tuiles plates | © © ERLUS AG 2021
  • Forma - Maroon | Motif de tuiles plates | © © ERLUS AG 2021
  • Forma - Noir diamant | Motif de tuiles plates | © © ERLUS AG 2021
  • Forma - Bourgogne | Motif de tuiles plates | © © ERLUS AG 2021

Caractéristiques techniques

Dimensions : env. 29,5 x 46,5 cm
Pureau moyen : env. 37,7 - 39,7 cm
Largeur utile : env. 25,5 cm
Tuiles par m² : à partir 9,9 pièces
Poids au m², selon DIN 1055, lattage inclus : env. 0,55 kN/m²
Poids réel au m² sans lattage : env. 40 kg/m²
Nombre de pièces par palette : 280 pièces
Poids de la palette : env. 1.187 kg
Paquets de : 5 pièces
Classe de résistance à la grêle : 4
Groupe de pureau : 38,5 cm
Distance entre l'axe du faîtage et la 1ère latte
X (distance) en mm avec tuiles de sous-faîtage 1)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 15 65 60 60 55 50 45 45 55 55 - -
Faîtière ventilée no. 15 Lü 70 65 60 60 60 55 50 50²⁾ 50²⁾ 50²⁾ -
Faîtière no. 18 50 40 40 40 35 30 30 35 30 - -
Faîtière ventilée no. 19 Lü 50 40 35 35 30 30 30 30 - - -
Faîtière no. 21 45 40 35 30 30 30 30 30 25 30 25
X (distance) en mm Distance entre l'axe du faîtage et la 1ère latte2)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 15 75 65 65 65 60 60 55 45 55 - -
Faîtière ventilée no. 15 Lü 75 70 65 65 60 55 - - - - -
Faîtière no. 18 60 50 45 40 40 35 40 40 35 35 -
Faîtière ventilée no. 19 Lü 55 50 45 40 35 35 40 - - - -
Faîtière no. 21 55 50 45 40 35 35 35 30 35 30 -

1) sans closoir2) avec closoir

La mise en oeuvre des tuiles Ergoldsbacher Forma® doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.

Prescriptions de pose ERLUS pour la tuile Ergoldsbacher Forma® et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier

Pente nominale 22°, pente minimale 10°, d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, selon les avancées technologiques actuelles.


Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.

Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit

Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés

Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 22° Classe 5 Classe 4
de < 22° à ≥ 18° Classe 4 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 2
de < 14° à ≥ 10° Classe 1 Classe 1
Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 22° Classe 5 Classe 4
de < 22° à ≥ 18° Classe 4 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 2
de < 14° à ≥ 10° Classe 1 Classe 1
* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

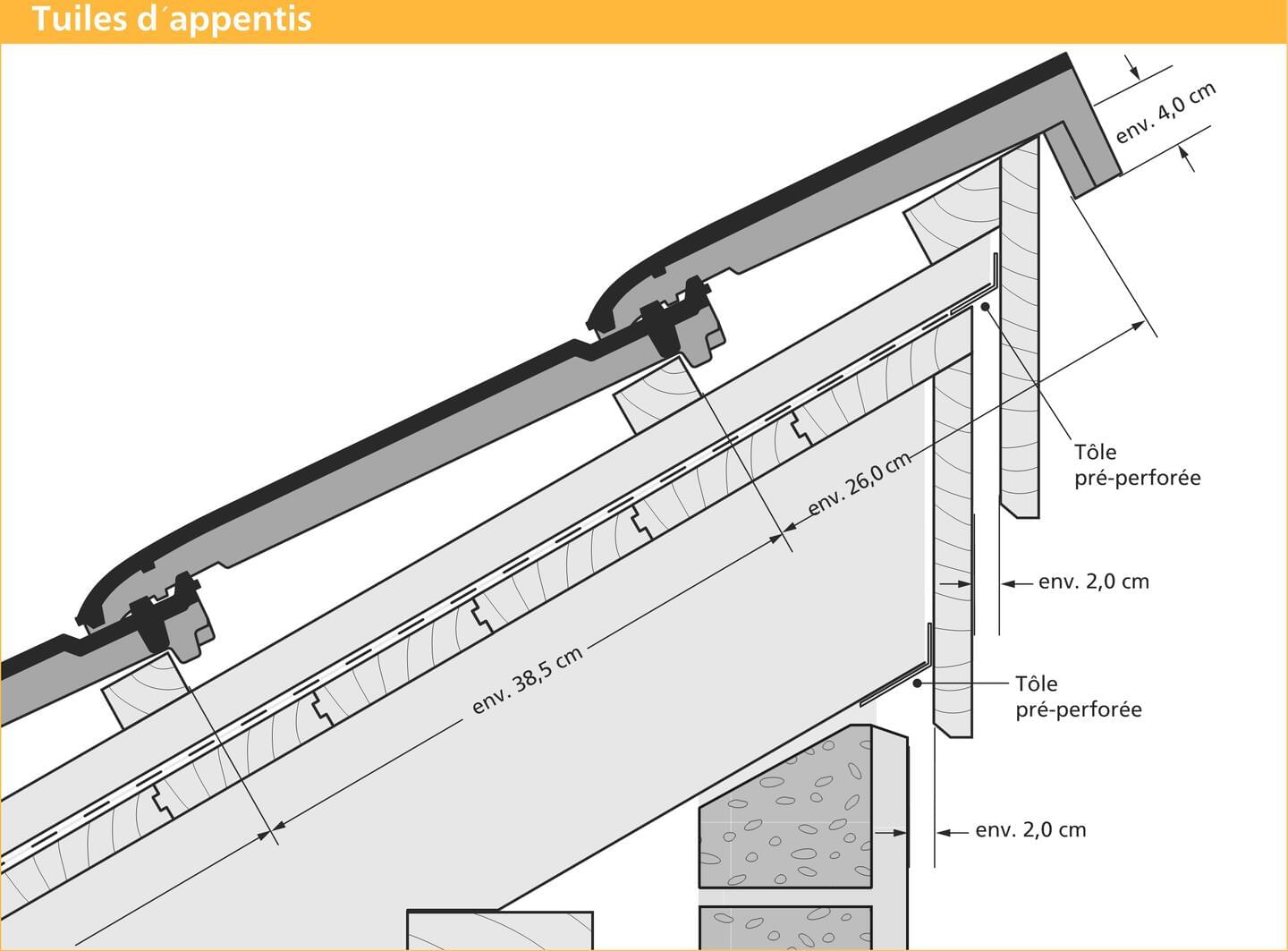

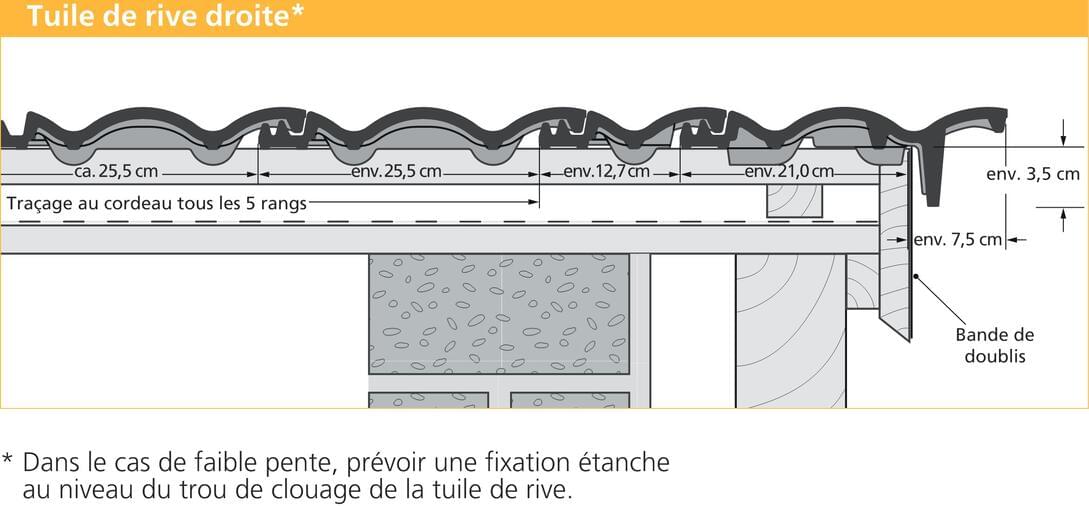

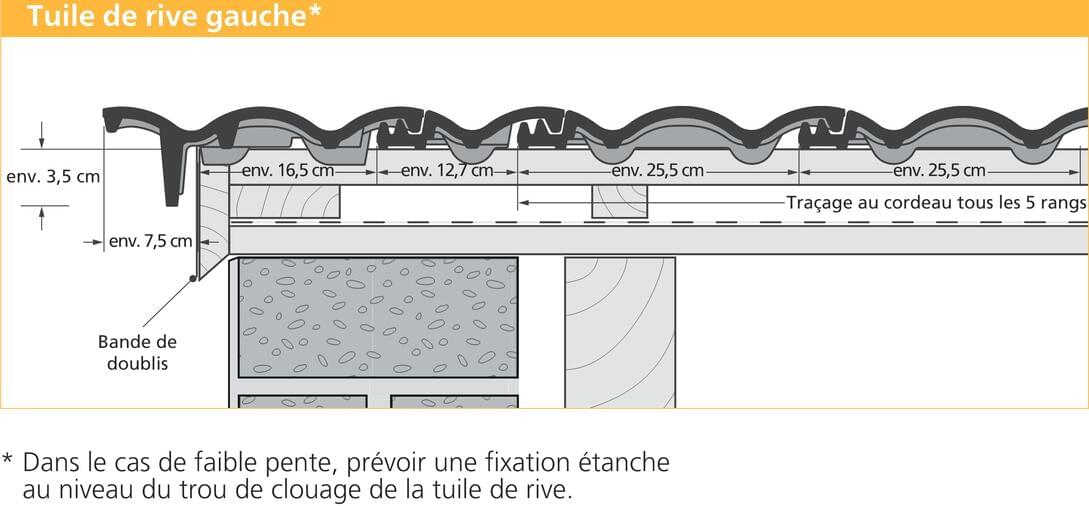

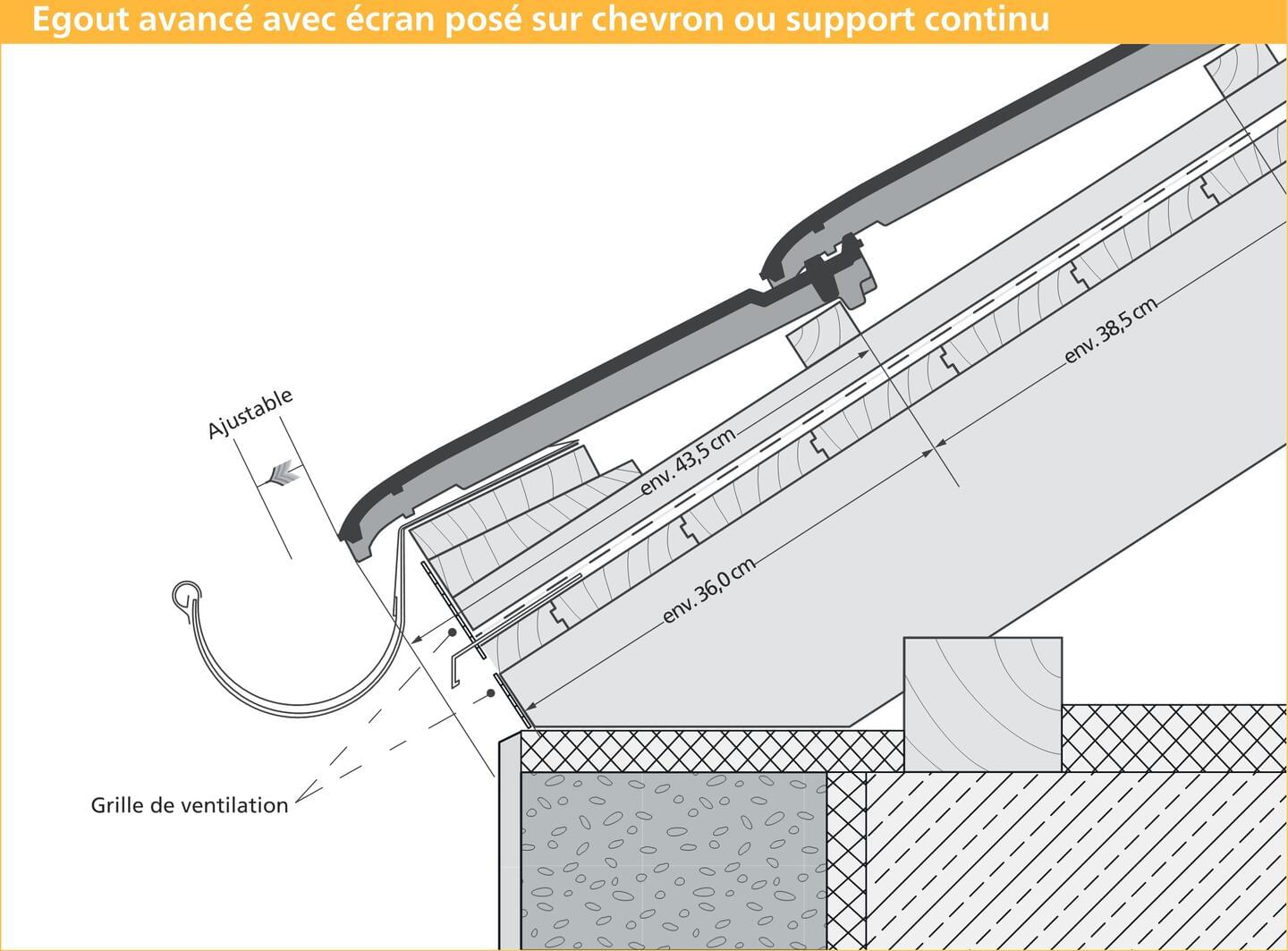

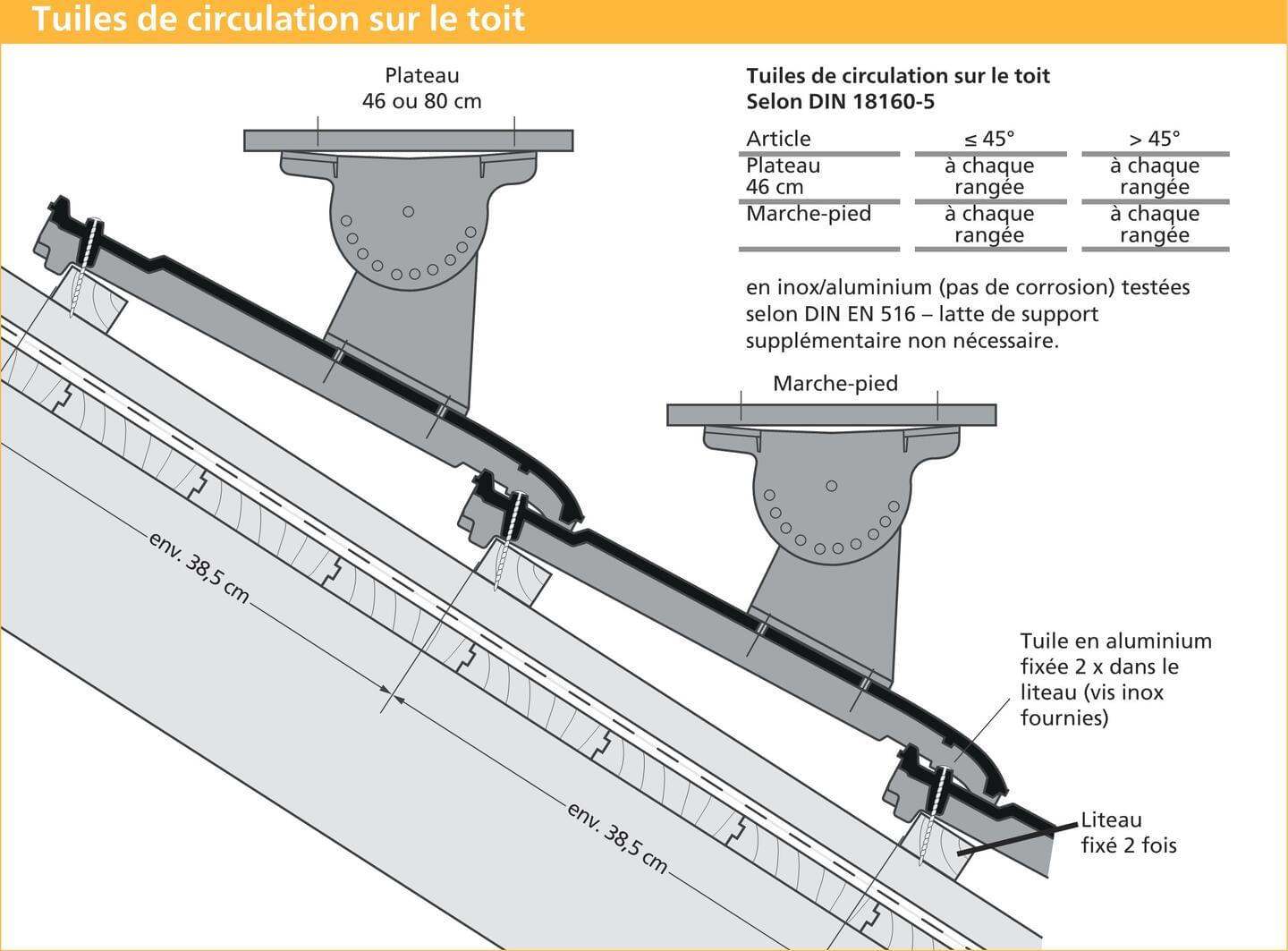

Dessins techniques

Argumentaire ERLUS Forma

  • Manipulation facile 4 kg par pièce

  • Pente nominale (sans écran) : 22°

  • Groupe de pureau: 38,5 cm. Modèle de la famille XXL.

  • Lauréate du IF-Design-Award

  • Rentable pose facile et rapide, 10 pièces par m² seulement

  • Grand choix de coloris

  • Hauteur de profil abaissée idéale pour les toits à 4 pans

  • Pureau variable de 20 mm

Tuile standard

Forma - Rouge vieilli | Image accessoires
Tuile standard

Accessoires ERLUS

Forma - Demi-tuile Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Demi-tuile
Forma - Tuile de rive gauche Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile de rive gauche
Forma - Tuile de rive droite Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile de rive droite
Forma - Tuile double bourrelet Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile double bourrelet
Forma - Tuile sous faîtière Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile sous faîtière
Forma - Tuile sous faîtière de rive gauche Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile sous faîtière de rive gauche
Forma - Tuile sous faîtière de rive droite Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile sous faîtière de rive droite
Forma - Tuile d‘appentis Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile d‘appentis
Forma - Tuile d‘appentis de rive gauche Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile d‘appentis de rive gauche
Forma - Tuile d‘appentis de rive droite Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile d‘appentis de rive droite
Forma - Châtière Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Châtière
Forma - Tuile arrête-neige céramique Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Tuile arrête-neige céramique
Faîtière no. 15 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière no. 15
About de faîtière no. 15 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
About de faîtière no. 15
Faîtière d‘ajustement no. 15 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière d‘ajustement no. 15
Faîtière ventilée no. 15 Lü Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière ventilée no. 15 Lü
Faîtière de début no. 15 Lü Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière de début no. 15 Lü
Faîtière de fin no. 15 Lü Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière de fin no. 15 Lü
Faîtière no. 18 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière no. 18
About de faîtière no. 18 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
About de faîtière no. 18
Faîtière d‘ajustement no. 18 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière d‘ajustement no. 18
Faîtière ventilée no. 19 Lü Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière ventilée no. 19 Lü
Faîtière de début no. 19 Lü Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière de début no. 19 Lü
Faîtière de fin no. 19 Lü Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière de fin no. 19 Lü
Faîtière no. 21 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière no. 21
About de faîtière no. 21 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
About de faîtière no. 21
Faîtière d‘ajustement no. 21 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Faîtière d‘ajustement no. 21

Accessoires marque ERLUS

Forma - Tuile alu. de ventilation sanitaire rot - alu | Image accessoires | © © ERLUS AG 2021
Tuile alu. de ventilation sanitaire
Forma - Tuile alu. de passage de mât d'antenne rot - alu | Image accessoires | © © ERLUS AG 2021
Tuile alu. de passage de mât d'antenne
Forma - Tuile alu. de passage tuyau de panneaux solaires rot - alu | Image accessoires | © © ERLUS AG 2021
Tuile alu. de passage tuyau de panneaux solaires
Tuile alu. avec support pour échelle pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour échelle pare-neige
Echelle pare-neige (20 cm x 3 m) naturrot/rot engobiert | Image accessoires
Echelle pare-neige (20 cm x 3 m)
Tuile alu. avec support pour 2 tubes pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour 2 tubes pare-neige
Tube alu. pare-neige (2 mètres) naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tube alu. pare-neige (2 mètres)
Manchon de raccord pour tubes alu. pare-neige | Image accessoires | © © ERLUS AG 2021
Manchon de raccord pour tubes alu. pare-neige
Tuile alu. avec support pour rondins bois pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour rondins bois pare-neige
Tuile alu. de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. de circulation
2 tuiles alu. de circulation, dim. 50 x 25 cm | Image accessoires | © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 50 x 25 cm
2 tuiles alu. de circulation, dim. 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 80 x 25 cm
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation
Tuile alu. support avec crochet de service | Image accessoires | © © ERLUS AG 2021
Tuile alu. support avec crochet de service
Forma - Tuile alu. de support de panneaux solaires rot - alu | Image accessoires | © © ERLUS AG 2021
Tuile alu. de support de panneaux solaires
Fronton céramique avec logo ERLUS Rouge naturel | Image accessoires
Fronton céramique avec logo ERLUS
Rallonge de fronton céramique universelle pour about de faîtière Rouge naturel | Image accessoires
Rallonge de fronton céramique universelle pour about de faîtière
Rencontre 3 directions céramique no. 15 N Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions céramique no. 15 N
Rencontre 3 directions céramique no. 18 N Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions céramique no. 18 N
Rencontre 3 directions pour faîtières de début céramique no. 19 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de début céramique no. 19
Rencontre 3 directions pour faîtières de fin céramique no. 19 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de fin céramique no. 19
Rencontre 3 directions céramique no. 21 N Rouge naturel | Image accessoires
Rencontre 3 directions céramique no. 21 N
Rencontre 4 directions pour faîtières céramique Rouge vieilli | Image accessoires | © © ERLUS AG 2021
Rencontre 4 directions pour faîtières céramique
About d'arêtier arrondi pour faîtières céramiqueno. 18 Rouge vieilli | Image accessoires | © © ERLUS AG 2021
About d'arêtier arrondi pour faîtières céramiqueno. 18
About d'arêtier arrondi pour faîtières céramiqueno. 19 Rouge vieilli | Image accessoires
About d'arêtier arrondi pour faîtières céramiqueno. 19
About d'arêtier arrondi pour faîtières céramique no. 21 N Rouge vieilli | Image accessoires | © © ERLUS AG 2021
About d'arêtier arrondi pour faîtières céramique no. 21 N
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type I M pour section de latte 24x48
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type II M pour section de latte 30/50
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Image accessoires
Clips faîtières no. 15/17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Image accessoires
Clips faîtières no. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Image accessoires
Clips faîtières no. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Image accessoires
Clips faîtières no. 19 Lü
Closoir alu. (31 cm x 5 m) rot (beschichtet) | Image accessoires
Closoir alu. (31 cm x 5 m)
Bande de protection du chéneau rotbraun (beschichtet) | Image accessoires
Bande de protection du chéneau
Closoir peigne d'égout, élément d'1 mètre rotbraun (beschichtet) | Image accessoires
Closoir peigne d'égout, élément d'1 mètre
Aluminium fronton d'about de faîtage rotbraun/schwarz (beschichtet) | Image accessoires | © © ERLUS AG 2021
Aluminium fronton d'about de faîtage

Aspect de surface

Forma - Brun cuivré | Motif de surface toît | © © ERLUS AG 2021 Brun cuivré
Forma - Rouge vieilli | Motif de surface toît | © © ERLUS AG 2021 Rouge vieilli
Forma - Bourgogne | Motif de surface toît | © © ERLUS AG 2021 Bourgogne
Forma - Noir diamant | Motif de surface toît | © © ERLUS AG 2021 Noir diamant
Forma - Maroon | Motif de surface toît | © © ERLUS AG 2021 Maroon
Forma - Anthracite | Motif de surface toît | © © ERLUS AG 2021 Anthracite

Références

Ergoldsbacher Forma® - Anthracite | © ERLUS AG 2019 Ergoldsbacher Forma® - Anthracite
Ergoldsbacher Forma® - Rouge vieilli | © ERLUS AG 2019 Ergoldsbacher Forma® - Rouge vieilli
Ergoldsbacher Forma® - Titan argenté | © ERLUS AG 2019 Ergoldsbacher Forma® - Titan argenté
Ergoldsbacher Forma® - Bourgogne | © ©ERLUS 2021 Ergoldsbacher Forma® - Bourgogne
Ergoldsbacher Forma® - Bourgogne | © ©ERLUS 2021 Ergoldsbacher Forma® - Bourgogne
Ergoldsbacher Forma® - Bourgogne | © ©ERLUS 2021 Ergoldsbacher Forma® - Bourgogne
Ergoldsbacher Forma® - Couleur spéciale bleu cobalt | © ERLUS 2021 Ergoldsbacher Forma® - Couleur spéciale bleu cobalt
Ergoldsbacher Forma® - Couleur spéciale bleu cobalt | © ERLUS 2021 Ergoldsbacher Forma® - Couleur spéciale bleu cobalt
Ergoldsbacher Forma® - Couleur spéciale bleu cobalt | © ERLUS 2021 Ergoldsbacher Forma® - Couleur spéciale bleu cobalt
Ergoldsbacher Forma® - Couleur spéciale bleu cobalt | © ERLUS 2021 Ergoldsbacher Forma® - Couleur spéciale bleu cobalt

2001: Ergoldsbacher Forma®

Level RS  |  Scala

L'alliance intelligente entre design et rentabilité.

La tuile Forma® est une tuile au design exclusif comportant deux ondes douces et bien proportionnées. Ses courbes élégantes et féminines lui confèrent une classe incomparable. Cette tuile convainc aussi par sa fonctionnalité et son grand confort de pose. Elle est particulièrement bien adaptée aux bâtiments en rénovation et, par ses jolis coloris, saura valoriser une architecture moderne. La tuile Forma est une tuile grand moule caractérisée par une hauteur de profil abaissée: cela fait d’elle la tuile galbée absolument idéale pour la couverture des toitures 4 pans ou comportant une noue. La double onde de la tuile Forma® amène un rendu particulièrement fin au plan esthétique sur des pans de toiture de petites surfaces. Elle fait l´objet d´une pose droite.

Tuiles par m²: à partir 9,9 pièces
Pente minimale: 10 °
Pente nominale: 22 °

Pour enregistrer et utiliser de fichiers média d'ERLUS, veuillez accepter les conditions générales d'utilisation ci-dessous.

Je confirme par la présente mon consentement.
