ERLUS Scala

Palette de coloris
Rouge profond
  • Scala - Rouge profond | Motif de tuiles plates | © © ERLUS AG 2021
  • Scala - Anthracite | Motif de tuiles plates | © © ERLUS AG 2021
  • Scala - noir matt klinker | Motif de tuiles plates | © © ERLUS AG 2021

Caractéristiques techniques

Dimensions : env. 27,5 x 46,5 cm
Pureau moyen : env. 31,0 - 38,0 cm
Largeur utile : env. 24,6 cm
Tuiles par m² : env. 11,0 pièces
Poids au m², selon DIN 1055, lattage inclus : env. 0,55 kN/m²
Poids réel au m² sans lattage : env. 51 kg/m²
Nombre de pièces par palette : 192 pièces
Poids de la palette : env. 966 kg
Paquets de : 4 pièces
Classe de résistance à la grêle : 4
Groupe de pureau : 34,0 cm
1) Rouge naturel, anthracite (cuisson classique) 2) Rouge profond, noir mat (cuisson klinker)
X (distance) en mm Distance entre l'axe du faîtage et la 1ère latte1)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 15 60 60 50 50 45 45 50 50 50 50
Faîtière ventilée no. 15 Lü 60 60 50 50 45 45 50 50 70 70
Faîtière no. 17 60 60 50 50 45 45 50 50 50 50
Faîtière ventilée no. 17 Lü 60 60 50 50 45 45 50 50 70 70
Faîtière no. 18 40 40 30 30 30 30 30 30 30 30
Faîtière ventilée no. 19 Lü 40 40 30 30 30 30 30 30 30 -
Faîtière no. 21 40 40 30 30 30 30 30 30 30 30

1) avec closoir

a mise en oeuvre des tuiles Ergoldsbacher Scala® doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.

Prescriptions de pose ERLUS pour la tuile Scala® et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier

Pente nominale 25°, pente minimale 10° en pose croisée, d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, selon les avancées technologiques actuelles.

Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.

Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit

Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés

Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 25° Classe 5 Classe 4
de < 25° à ≥ 21° Classe 4 Classe 3
de < 21° à ≥ 17° Classe 3 Classe 2
de < 17° à ≥ 13° Classe 1** Classe 1
de < 13° à ≥ 10° Classe 1* Classe 1*
Définition du type de sous-couverture à utiliser
Pente du toitexigence min.une contrainte
supplémentaire*
≥ 25° Classe 5 Classe 4
de < 25° à ≥ 21° Classe 4 Classe 3
de < 21° à ≥ 17° Classe 3 Classe 2
de < 17° à ≥ 13° Classe 1** Classe 1
de < 13° à ≥ 10° Classe 1* Classe 1*
* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.
* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

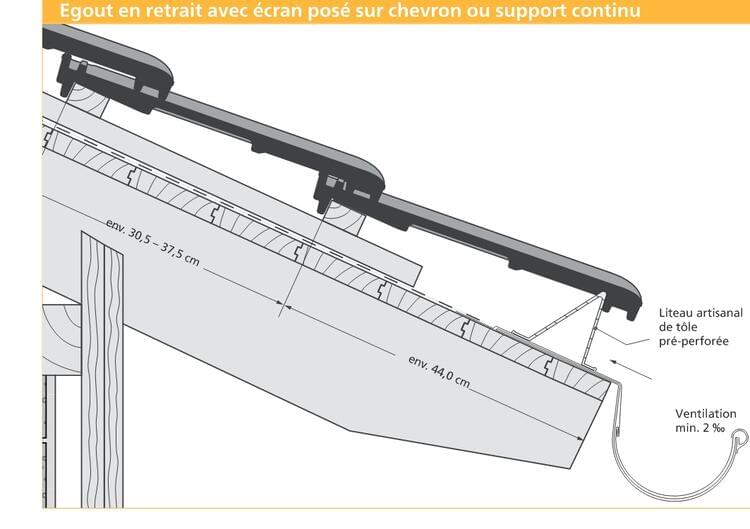

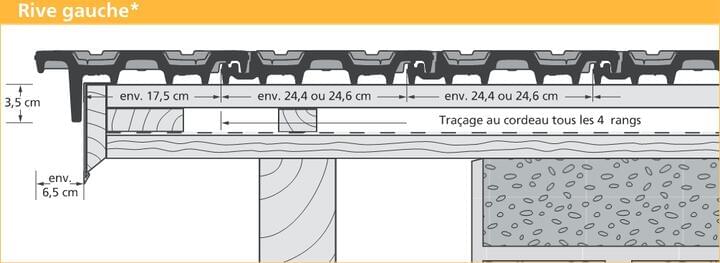

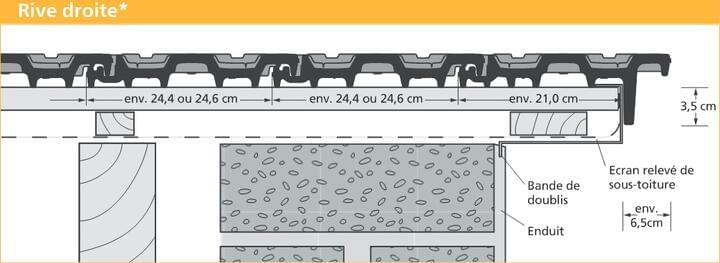

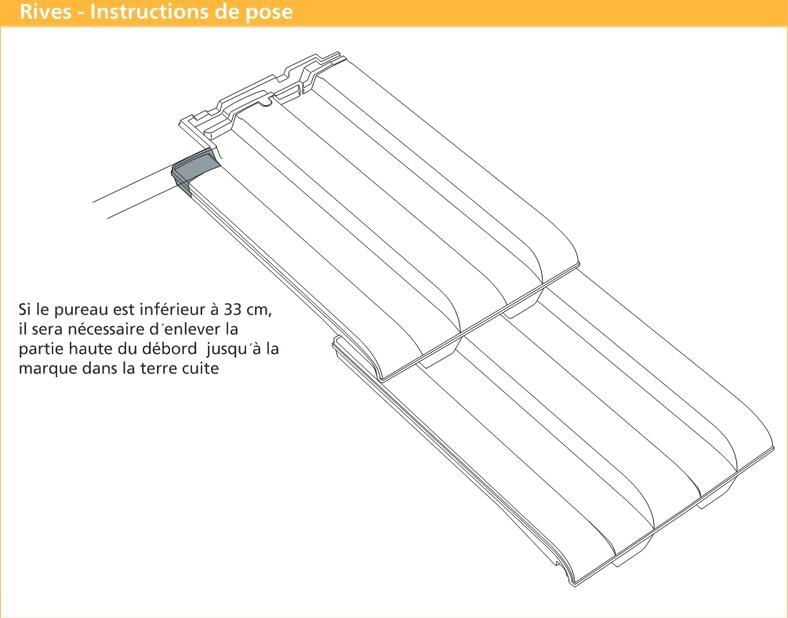

Dessins techniques

Argumentaire ERLUS Scala

  • Pureau variable de 70 mm

  • Disponible en qualité klinker

  • Extrèmement robuste Classe 4 de résistance à la grêle

  • Particulièrement résistante à la pénétration des eaux pluviales grâce à son double emboîtement en tête et à son double emboîtement latéral

  • Excellente résistance au vent Pose croisée obligatoire

  • Rentable à partir de 11 pièces par m²

  • Quadruple recouvrement à l´angle des tuiles.

  • Crantage anti-tempête

  • Evacuation des eaux pluviales sécurisée

  • Groupe de pureau 34,0 cm

Tuile standard

Accessoires ERLUS

Scala® - Demi-tuile Rouge naturel | Image accessoires
Demi-tuile
Scala® - Tuile de rive gauche Rouge naturel | Image accessoires
Tuile de rive gauche
Scala® - Tuile de rive droite Rouge naturel | Image accessoires
Tuile de rive droite
Scala® - Tuile d‘appentis Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile d‘appentis
Scala® - Demi-tuile d'appentis Rouge naturel | Image accessoires | © © ERLUS AG 2021
Demi-tuile d'appentis
Scala® - Tuile d‘appentis de rive gauche Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile d‘appentis de rive gauche
Scala® - Tuile d‘appentis de rive droite Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile d‘appentis de rive droite
Scala® - Châtière Rouge naturel | Image accessoires
Châtière
Faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 15
About de faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About de faîtière no. 15
Faîtière d‘ajustement no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière d‘ajustement no. 15
Faîtière no. 17 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 17
About de faîtière no. 17 Rouge naturel | Image accessoires
About de faîtière no. 17
Faîtière no. 17 Rouge naturel | Image accessoires
Faîtière d‘ajustement no. 17
Faîtière ventilée no. 17 Lü Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière ventilée no. 17 Lü
Faîtière de début no. 17 Lü Rouge naturel | Image accessoires
Faîtière de début no. 17 Lü
Faîtière de fin no. 17 Lü Rouge naturel | Image accessoires
Faîtière de fin no. 17 Lü
Faîtière ventilée no. 19 Lü Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière ventilée no. 19 Lü
Faîtière de début no. 19 Lü
Faîtière de fin no. 19 Lü Rouge naturel | Image accessoires
Faîtière de fin no. 19 Lü

Accessoires marque ERLUS

Scala® - Tuile alu. de ventilation sanitaire | Image accessoires
Tuile alu. de ventilation sanitaire
Scala® - Tuile alu. de passage de mât d'antenne naturrot/rot engobiert | Image accessoires
Tuile alu. de passage de mât d'antenne
Scala® - Tuile alu. de passage tuyau de panneaux solaires naturrot/rot engobiert | Image accessoires
Tuile alu. de passage tuyau de panneaux solaires
Tuile alu. avec support pour échelle pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour échelle pare-neige
Echelle pare-neige (20 cm x 3 m) naturrot/rot engobiert | Image accessoires
Echelle pare-neige (20 cm x 3 m)
Tuile alu. avec support pour 2 tubes pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour 2 tubes pare-neige
Tube alu. pare-neige (2 mètres) naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tube alu. pare-neige (2 mètres)
Manchon de raccord pour tubes alu. pare-neige | Image accessoires | © © ERLUS AG 2021
Manchon de raccord pour tubes alu. pare-neige
Tuile alu. avec support pour rondins bois pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour rondins bois pare-neige
Tuile alu. de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. de circulation
2 tuiles alu. de circulation, dim. 50 x 25 cm | Image accessoires | © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 50 x 25 cm
2 tuiles alu. de circulation, dim. 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 80 x 25 cm
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation
Tuile alu. support avec crochet de service | Image accessoires | © © ERLUS AG 2021
Tuile alu. support avec crochet de service
Scala® - Tuile alu. de support de panneaux solaires | Image accessoires
Tuile alu. de support de panneaux solaires
Scala® - Tuile céramique de passage de ventouse verticale diam. 70/110 mm | Image accessoires | © © ERLUS AG 2021
Tuile céramique de passage de ventouse verticale diam. 70/110 mm
Fronton céramique avec logo ERLUS Rouge naturel | Image accessoires
Fronton céramique avec logo ERLUS
Rallonge de fronton céramique universelle pour about de faîtière Rouge naturel | Image accessoires
Rallonge de fronton céramique universelle pour about de faîtière
Rencontre 3 directions céramique no. 15 N Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions céramique no. 15 N
Rencontre 3 directions pour faîtières de début céramique no. 19 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de début céramique no. 19
Rencontre 3 directions pour faîtières de fin céramique no. 19 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de fin céramique no. 19
Rencontre 4 directions pour faîtières céramique Rouge naturel | Image accessoires
Rencontre 4 directions pour faîtières céramique
About d'arêtier arrondi pour faîtières céramiqueno. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About d'arêtier arrondi pour faîtières céramiqueno. 15
About d'arêtier arrondi pour faîtières céramiqueno. 17 | Image accessoires
About d'arêtier arrondi pour faîtières céramiqueno. 17
About d'arêtier arrondi pour faîtières céramiqueno. 19 Rouge naturel | Image accessoires
About d'arêtier arrondi pour faîtières céramiqueno. 19
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type I M pour section de latte 24x48
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Image accessoires
Clips faîtières no. 15/17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Image accessoires
Clips faîtières no. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 19  | Image accessoires
Clips faîtières no. 19 Lü
Closoir alu. (31 cm x 5 m) rot (beschichtet) | Image accessoires
Closoir alu. (31 cm x 5 m)
Bande de protection du chéneau rotbraun (beschichtet) | Image accessoires
Bande de protection du chéneau
Closoir peigne d'égout, élément d'1 mètre rotbraun (beschichtet) | Image accessoires
Closoir peigne d'égout, élément d'1 mètre
Aluminium fronton d'about de faîtage rotbraun/schwarz (beschichtet) | Image accessoires | © © ERLUS AG 2021
Aluminium fronton d'about de faîtage

Aspect de surface

Scala - Rouge profond | Motif de surface toît | © © ERLUS AG 2021 Rouge profond
Scala - noir matt klinker | Motif de surface toît | © © ERLUS AG 2021 Noir mat klinker
Scala - Anthracite | Motif de surface toît | © © ERLUS AG 2021 Anthracite

Références

Ergoldsbacher Scala® - noir matt klinker | © ERLUS 2022 Ergoldsbacher Scala® - noir matt klinker
Ergoldsbacher Scala® - noir matt klinker | © ERLUS 2022 Ergoldsbacher Scala® - noir matt klinker
Ergoldsbacher Scala® - noir matt klinker | © ERLUS 2022 Ergoldsbacher Scala® - noir matt klinker
Ergoldsbacher Scala® - noir matt klinker | © ERLUS 2022 Ergoldsbacher Scala® - noir matt klinker
Ergoldsbacher Scala® - noir matt klinker | © ERLUS 2022 Ergoldsbacher Scala® - noir matt klinker

Un pureau de 70 mm offrant une grande adaptabilité

La tuile Scala® surprend de par son pureau très variable de 70 mm, particulièrement intéressant pour faciliter le travail du couvreur dans les configurations de rénovation des toitures. La variabilité du jeu possible en tête de tuile n’est pas seulement pratique et économique. En se décalant vers le haut ou vers le bas, cette tuile à glissement au rendu résolument moderne offre également une liberté exceptionnelle dans la définition de la surface de toiture. La tuile Scala® est concue pour être parfaitement efficace contre la pénétration de la neige poudreuse, de la pluie battante et contre les désordres liés au vent. En effet, elle bénéficie d´un double emboîtement latéral, d´un assemblage performant avec double nervure entre le nez et la tête de tuile mais aussi d´un renvoi d´eau à l´angle des tuiles pour des toitures fonctionnelles et sûres dans la durée.

Tuiles par m²: env. 11,0 pièces
Pente minimale: 10 °
Pente nominale: 25 °

Pour enregistrer et utiliser de fichiers média d'ERLUS, veuillez accepter les conditions générales d'utilisation ci-dessous.

Je confirme par la présente mon consentement.
