Ergoldsbacher Tuiles à côtes FALZ
Caractéristiques techniques
| Dimensions : | env. 23,0 x 40,5 cm |
| Pureau moyen : | env. 32,6 - 34,6 cm |
| Largeur utile : | env. 19,9 cm |
| Tuiles par m² : | env. 15,0 pièces |
| Poids au m², selon DIN 1055, lattage inclus : | env. 0,55 kN/m² |
| Poids réel au m² sans lattage : | env. 48 kg/m² |
| Nombre de pièces par palette : | 280 pièces |
| Poids de la palette : | env. 949 kg |
| Paquets de : | 4 pièces |
| Classe de résistance à la grêle : | 4 |
| Groupe de pureau : | 34,0 cm |

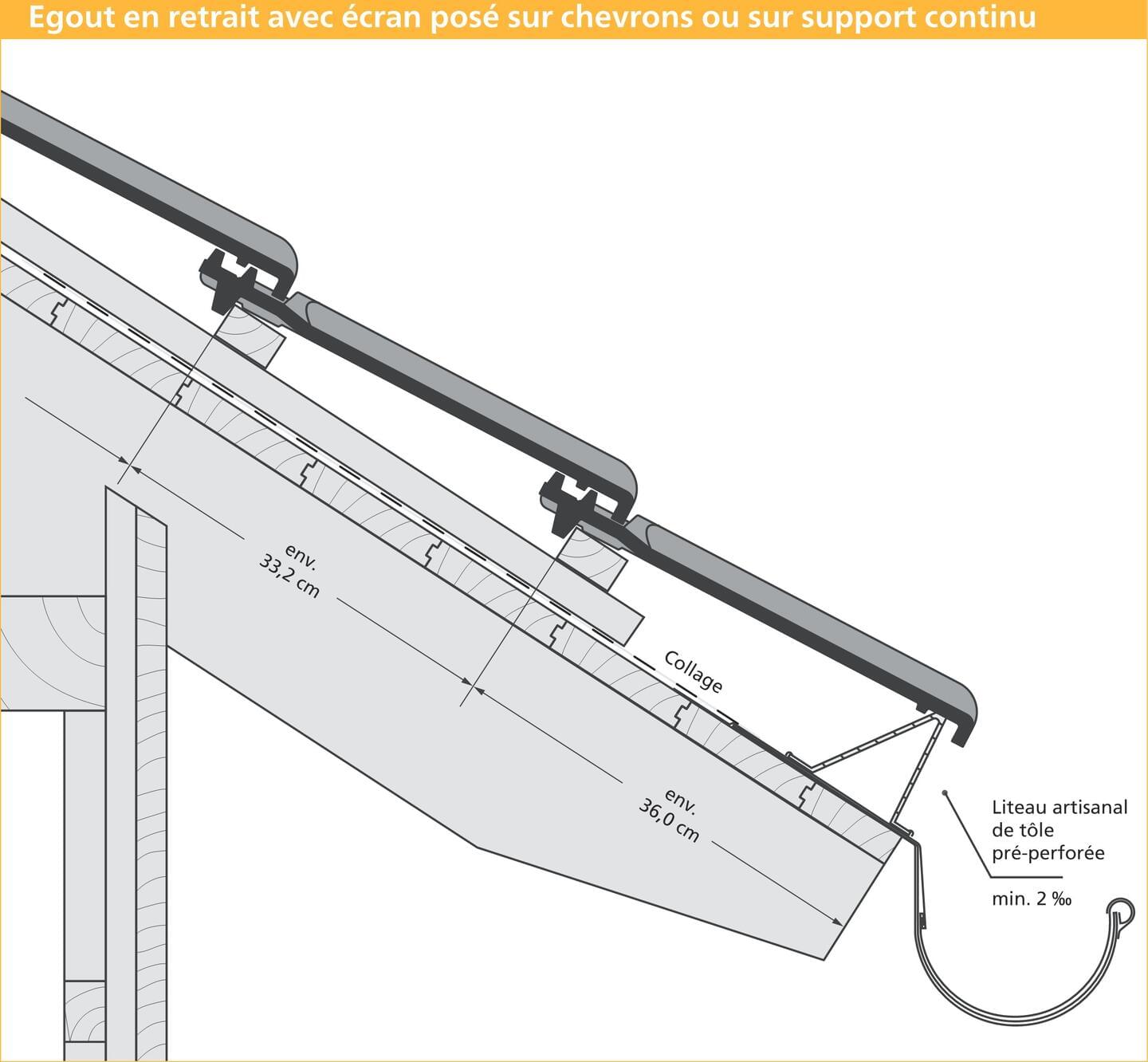

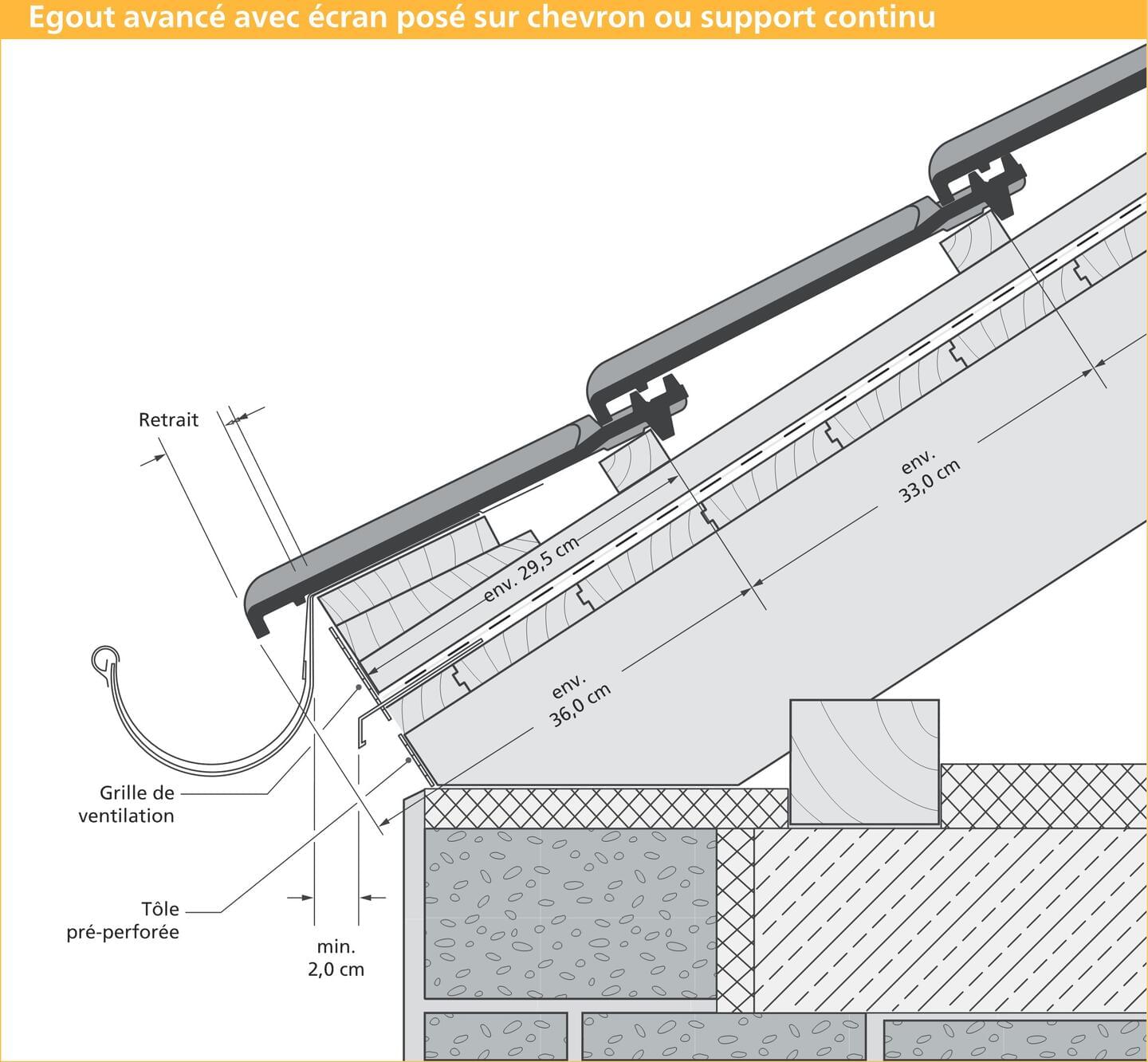

| Valeur moyenne lattage à l´égout | env. 29.5 cm |

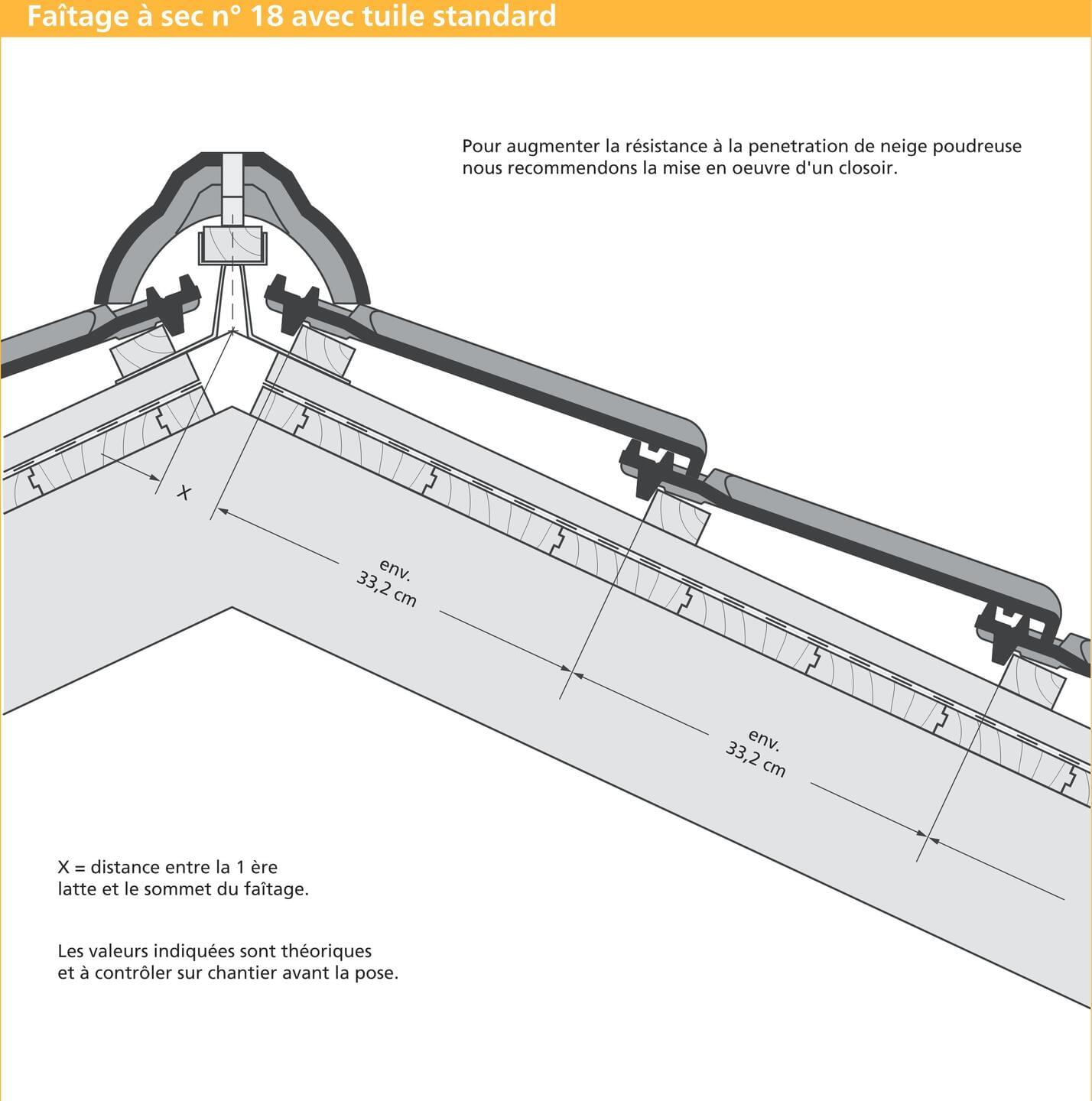

| X (distance) en mm | Distance entre l'axe du faîtage et la 1ère latte1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pente en ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Faîtière no. 5 | 70 | 50 | 50 | 45 | 40 | 40 | 40 | 40 | 35 | - | - |
| Faîtière ventilée no. 6 Lü | 60 | 50 | 45 | 45 | 40 | 40 | 40 | - | - | - | - |
| Faîtière no. 15 | 80 | 75 | 75 | 70 | 70 | 70 | 65 | 60 | 60 | 55 | 50 |
| Faîtière ventilée no. 15 Lü | 80 | 75 | 75 | 70 | 70 | 65 | 60 | - | - | - | - |
| Faîtière no. 17 | 80 | 75 | 75 | 70 | 70 | 70 | 65 | 60 | 60 | 55 | 50 |
| Faîtière ventilée no. 17 Lü | 80 | 75 | 75 | 70 | 70 | 70 | 60 | 60 | - | - | - |

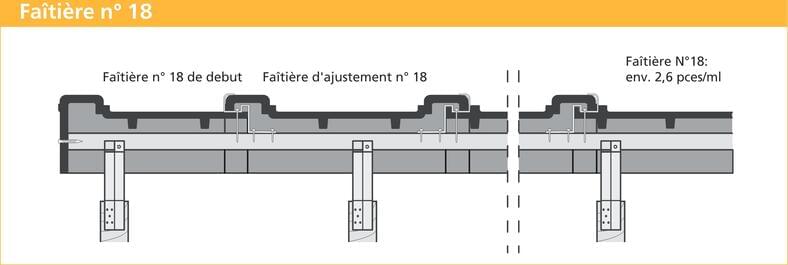

| Faîtière no. 18 | 75 | 60 | 55 | 45 | 40 | 40 | 40 | 40 | 35 | 35 | - |
| Faîtière ventilée no. 19 Lü | 55 | 50 | 45 | 45 | 40 | 40 | 30 | 35 | - | - | - |
| Faîtière no. 21 | 70 | 50 | 45 | 45 | 40 | 40 | 40 | 35 | 35 | 35 | 30 |
1) avec closoir
La mise en oeuvre des tuiles Ergoldsbacher Tuile à côtes FALZ doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture en tuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.
Prescriptions de pose ERLUS pour la Tuile à côtes FALZ et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier
Pente nominale (sans écran) 30 °, Pente minimale 10° selon les règlements techniques unanimement reconnus, en pose droite ou en pose croisée (d´après la fiche technique sous couverture, sous-toiture souple ou rigide de la ZVDH et les règles de base de la DDH).
Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.
Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :

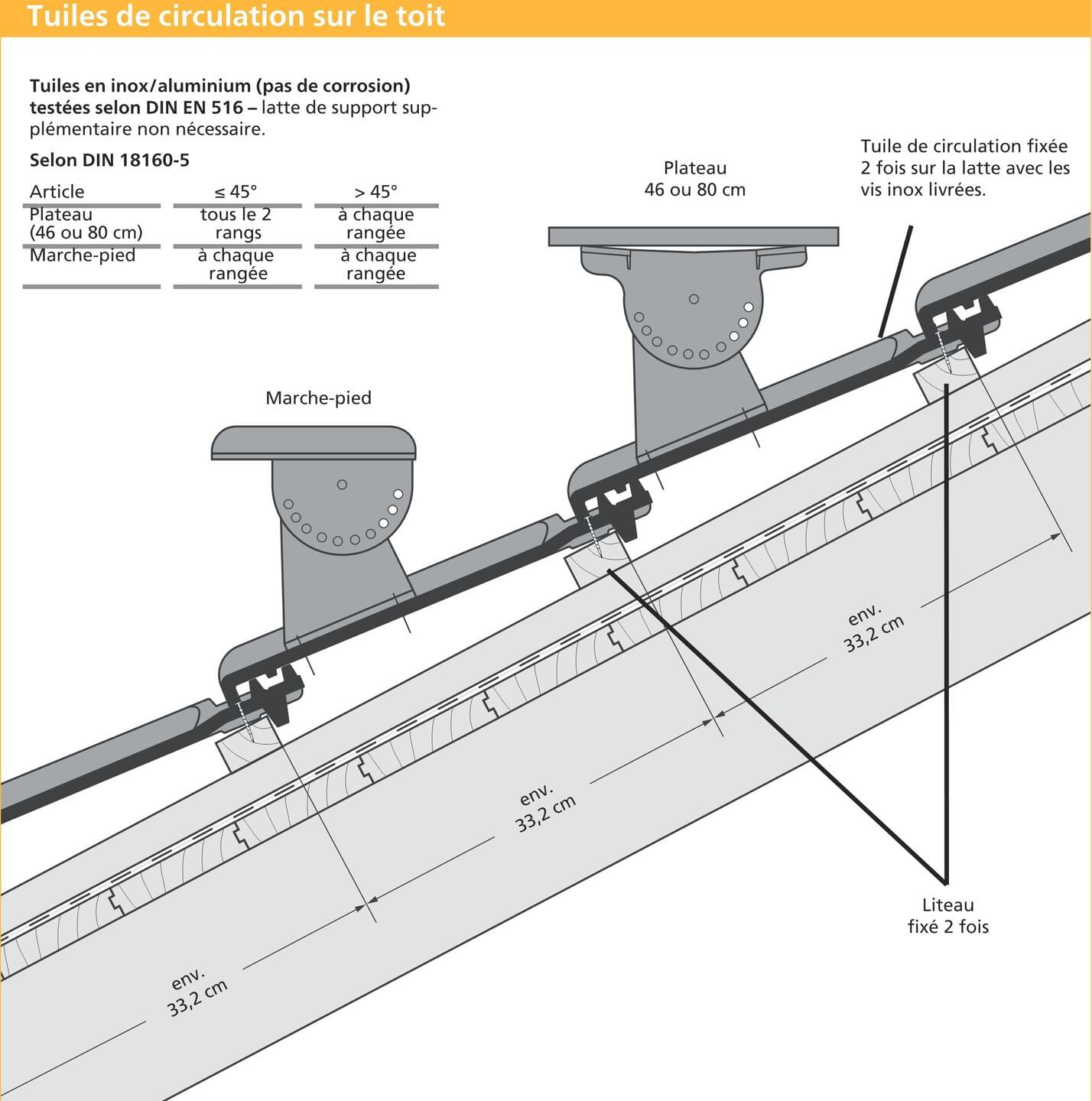

Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit
Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés
| Pente du toit | aucune contrainte supplémentaire* | une contrainte supplémentaire* | deux autres contraintes supplémentaires* | trois autres contraintes supplémentaires* |
|---|---|---|---|---|
| ≥ 30° | Classe 6 | Classe 6 | Classe 5 | Classe 4 |
| de < 30° à ≥ 26° | Classe 4 | Classe 4 | Classe 3 | Classe 3 |
| de < 26° à ≥ 22° | Classe 3 | Classe 3 | Classe 3 | Classe 3 |
| de < 22° à ≥ 18° | Classe 2 | Classe 2 | Classe 1 | Classe 1 |
| de < 18° à ≥ 10° | Classe 1 | Classe 1 | Classe 1 | Classe 1 |
| Pente du toit | aucune contrainte supplémentaire* | une contrainte supplémentaire* |
|---|---|---|
| ≥ 30° | Classe 6 | Classe 6 |
| de < 30° à ≥ 26° | Classe 4 | Classe 4 |
| de < 26° à ≥ 22° | Classe 3 | Classe 3 |
| de < 22° à ≥ 18° | Classe 2 | Classe 2 |
| de < 18° à ≥ 10° | Classe 1 | Classe 1 |
| Pente du toit | deux autres contraintes supplémentaires* | trois autres contraintes supplémentaires* |
| ≥ 30° | Classe 5 | Classe 4 |
| de < 30° à ≥ 26° | Classe 3 | Classe 3 |
| de < 26° à ≥ 22° | Classe 3 | Classe 3 |
| de < 22° à ≥ 18° | Classe 1 | Classe 1 |
| de < 18° à ≥ 10° | Classe 1 | Classe 1 |

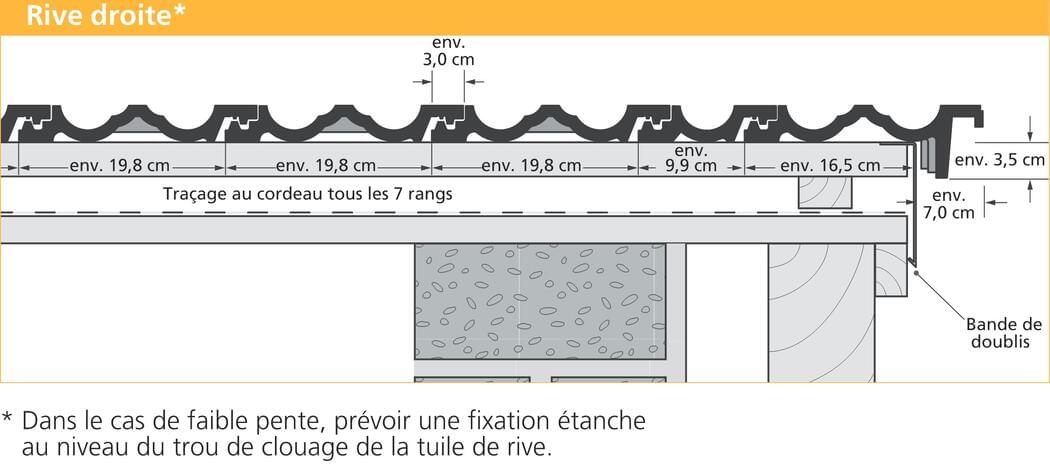

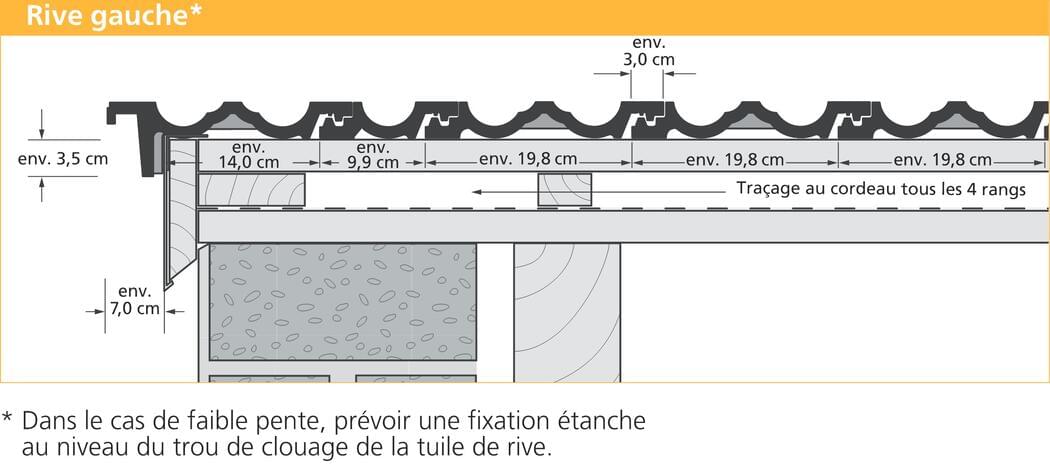

Dessins techniques
Argumentaire Tuiles à côtes FALZ
Gamme complète d´accessoires y compris tuiles en aluminium
Disponible en qualité klinker (cuisson à 1200°)
Economique Possibilité de réaliser un faîtage ventilé tout céramique sans tuiles de sous-faîtage ou closoir pour chevrons jusqu´à 8 m
Excellente résistance à la pénétration des eaux pluviales et résistance aux effets du vent avec pose croisée
Pente nominale (sans écran) : 30°
Emboîtement profond avec épaulement (évite l´encrassement)
Idealer Sanierungsziegel robust, 20 mm Verschiebebereich
Tuile standard
Accessoires ERLUS
Accessoires marque ERLUS
Aspect de surface
Rouge naturel
Brun cuivré
Rouge vieilli
Rouge profond
