Ergoldsbacher Tuile à côte GF XXL

Palette de coloris
Rouge naturel

1999: Ergoldsbacher Großfalzziegel XXL®

  • Tuile à côte GF XXL - Rouge naturel | Motif de tuiles plates | © © ERLUS AG 2021
  • Tuile à côte GF XXL - Rouge vieilli | Motif de tuiles plates | © © ERLUS AG 2021
  • Tuile à côte GF XXL - Brun cuivré | Motif de tuiles plates | © © ERLUS AG 2021
  • Tuile à côte GF XXL - Anthracite | Motif de tuiles plates | © © ERLUS AG 2021

Caractéristiques techniques

Dimensions : env. 29,5 x 46,5 cm
Pureau moyen : env. 37,7 - 39,7 cm
Largeur utile : env. 25,7 cm
Tuiles par m² : à partir 9,8 pièces
Poids au m², selon DIN 1055, lattage inclus : env. 0,55 kN/m²
Poids réel au m² sans lattage : env. 40 kg/m²
Nombre de pièces par palette : 200 pièces
Poids de la palette : env. 955 kg
Paquets de : 5 pièces
Classe de résistance à la grêle : 4
Groupe de pureau : 38,5 cm
X (distance) en mm Distance entre l'axe du faîtage et la 1ère latte1)
Pente en ° 10°15°20°25°30°35°40°45°50°55°60°
Faîtière no. 15 65 60 50 50 50 45 45 45 40 - -
Faîtière ventilée no. 15 Lü 70 65 60 60 60 60 60 - - - -
Faîtière no. 17 65 60 55 50 50 45 45 45 40 - -
Faîtière no. 18 50 45 35 30 35 35 35 30 30 30 -
Faîtière ventilée no. 19 Lü 45 40 35 35 35 35 30 25 - - -
Faîtière no. 21 45 40 35 35 35 35 30 25 25 25 25

La mise en oeuvre des tuiles GF XXL doit être conforme aux prescriptions du D.T.U. 40.21 (travaux de couverture entuiles de terre cuite à emboîtement et à glissement) pour tout chantier réalisé en France.

Prescriptions de pose ERLUS pour la tuile GF XXL et le type de sous-couverture à mettre en oeuvre selon la pente du toit ainsi que les contraintes supplémentaires constatées sur chantier

d‘après la fiche technique sous-toitures, écrans rigides de sous-toiture et écrans souples de sous-toitures de la ZVDH (Fédération Nationale des artisans couvreurs allemands) et d‘après les règles de base des couvreurs, pente nominale 22°, pente minimale 10°, selon les avancées technologiques actuelles.

Comme il existe des règlementations spécifiques de mise en oeuvre dans les différents pays européens, ce sont nos prescriptions de fabricant qui s ́appliquent dès lors qu ́elles vont au-delà de chacune des normes nationales.

Contraintes supplémentaires à prendre en compte et à additionner le cas échéant :
Utilisation :
Utilisation : Combles aménagés (2 contraintes)
Construction :
Formes de toitures particulières (par ex.toit en V/papillon); Rampants de grande longueur (> 10 m); Toitures avec de nombreux points singuliers (noues, lucarnes)
Condition climatiques :
Situation exposée; Localisation extrême; Zone très enneigée; Zone très exposée au vent
Installation techniques :
Installations techniques : Panneaux solaires intégrés ou en surtoiture; Système de climatisation sur le toit; Installation d´antenne; Système de circulation sur le toit; Fenêtre de toit

Classes
Classe 1:
Membrane étanche à l´eau recouvrant la contrelatte, soudée ou collée
Classe 2:
Sous-couverture sécurisée à la pluie comme complément d´étanchéité simple posée sous la contrelatte avec traitement consolidé des joints/raccords et étanchéité des clous posés sous la contrelatte
Classe 3:
Ecran souple ou rigide posé sur un support continu (isolant ou voligeage) avec traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte Ecran souple posé sur support discontinu (sans isolant en contact) avec un traitement consolidé des joints/raccords et étanchéité des clous sous la contrelatte
Classe 4:
Sous-toiture souple ou rigide posée sur support continu (isolant ou voligeage) avec traitement consolidé des joints Sous-toiture bitumineuse posée sur support continu (isolant ou voligeage) avec chevauchement et clouage des lés Ecran souple posé sur support discontinu (sans isolant en contact) avec traitement consolidé des joints/raccords
Classe 5:
Ecran de sous-toiture souple ou rigide posé sur support continu (isolant ou voligeage) avec chevauchement des lés
Classe 6:
Ecran souple de sous-toiture posé sur support discontinu (sans isolant en contact) avec chevauchement des lés

Définition du type de sous-couverture à utiliser
Pente du toitaucune contrainte
supplémentaire*
une contrainte
supplémentaire*
deux autres contraintes
supplémentaires*
trois autres contraintes
supplémentaires*
≥ 22° Classe 6 Classe 6 Classe 5 Classe 4
de < 22° à ≥ 18° Classe 4 Classe 4 Classe 3 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 3 Classe 3 Classe 3*
de < 14° à ≥ 10° Classe 2 Classe 2 Classe 1 Classe 1
Définition du type de sous-couverture à utiliser
Pente du toitaucune contrainte
supplémentaire*
une contrainte
supplémentaire*
≥ 22° Classe 6 Classe 6
de < 22° à ≥ 18° Classe 4 Classe 4
de < 18° à ≥ 14° Classe 3 Classe 3
de < 14° à ≥ 10° Classe 2 Classe 2
Pente du toitdeux autres contraintes
supplémentaires*
trois autres contraintes
supplémentaires*
≥ 22° Classe 5 Classe 4
de < 22° à ≥ 18° Classe 3 Classe 3
de < 18° à ≥ 14° Classe 3 Classe 3*
de < 14° à ≥ 10° Classe 1 Classe 1
* Les prescriptions supplémentaires figurant dans le tableau sont des prescriptions minimales et se réfèrent au tableau 1 de la fiche technique sous-toitures, écran rigide de sous-toiture, écran souple de sous-toiture. Les panneaux de sous-toiture sont à répertorier d‘après la classification de la fiche technique pour les sous-toitures, écrans rigides et écrans souples de sous-toiture. Les contraintes supplémentaires constituent des catégories selon le chapitre 1.1.3. D‘autres contraintes supplémentaires peuvent apparaître en raison de la pondération à l‘intérieur des catégories selon 1.1.3. Par ex. des conditions climatiques exceptionnelles peuvent donner lieu à d‘autres contraintes supplémentaires. Autorisée seulement lorsque le fabricant a testé la sécurité d‘emploi des produits utilisés, y compris des accessoires (bandes d‘étanchéité, ruban adhésif, mastic d‘étanchéité, consolidations de raccords pré-confectionnés, entre autres) dans le cadre d‘un contrôle d‘étanchéité aux pluies battantes. Dans le cas contraire, il faut choisir la classe supérieure juste au-dessus.

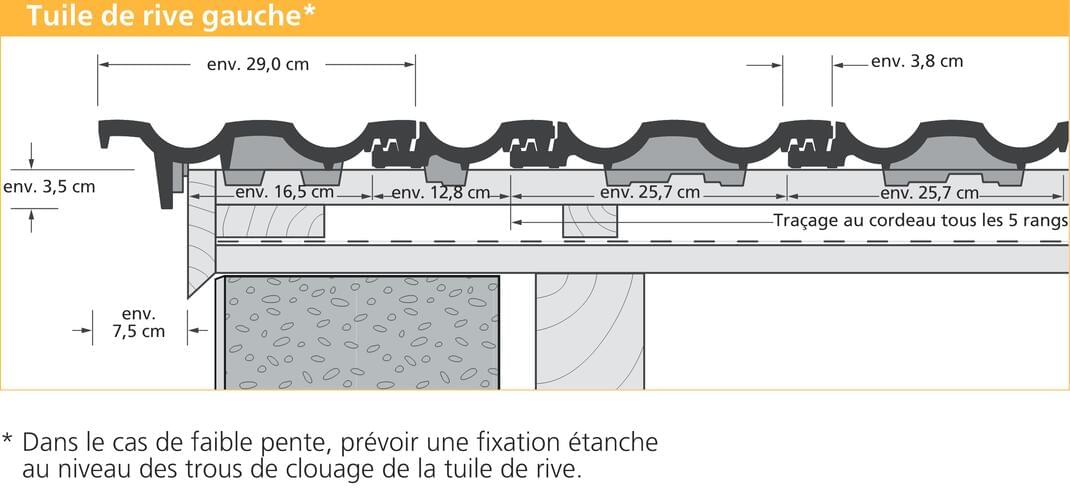

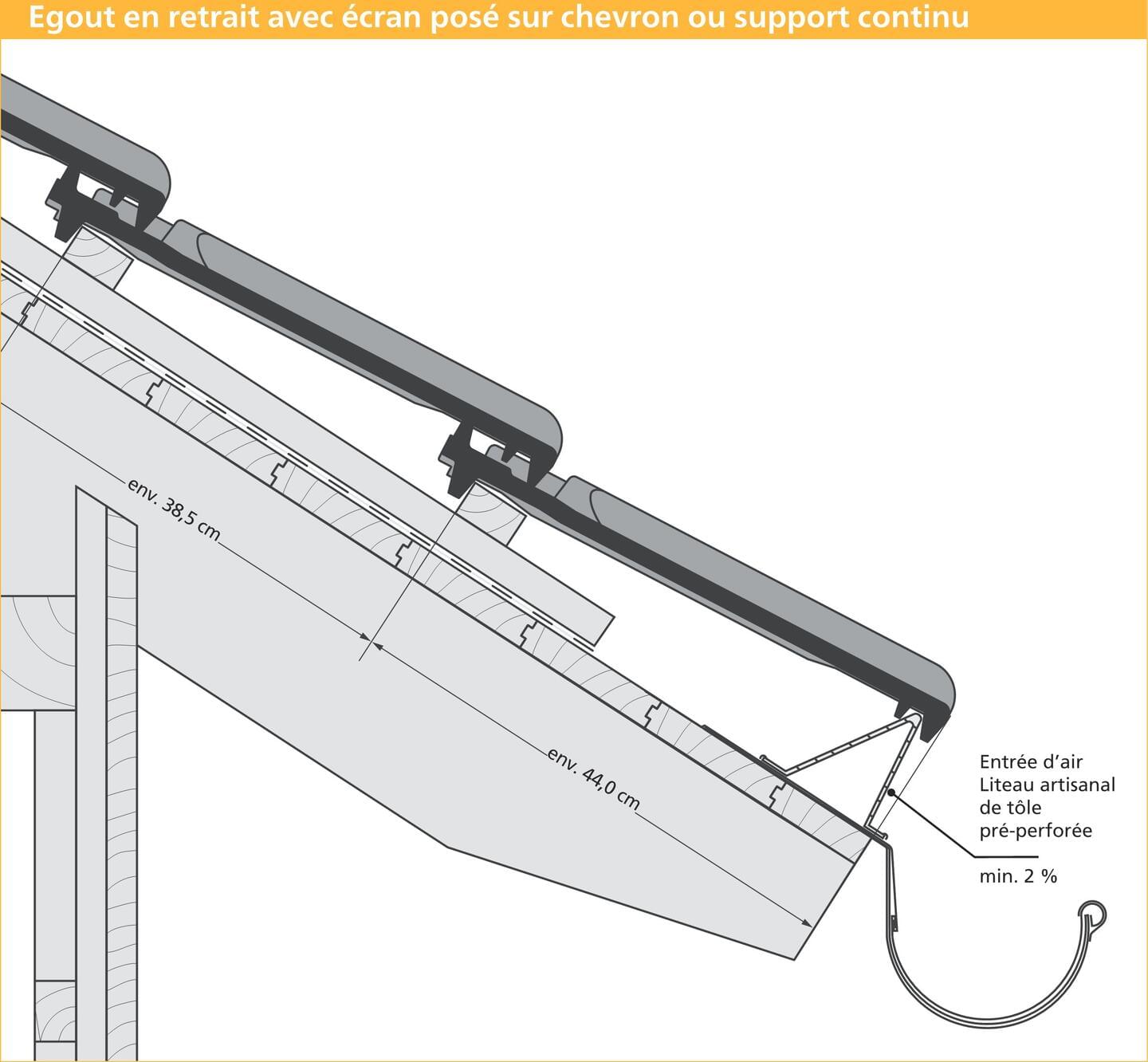

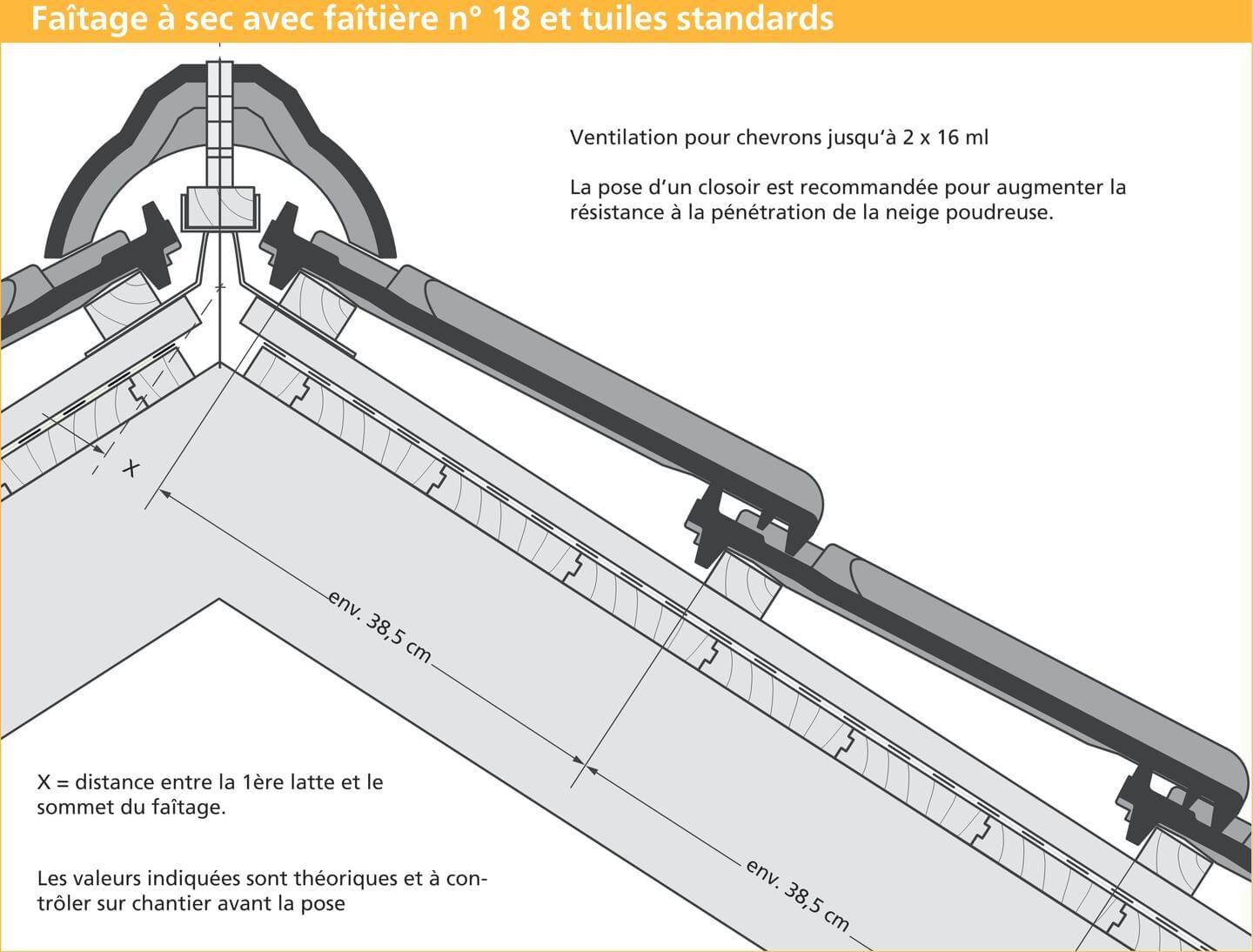

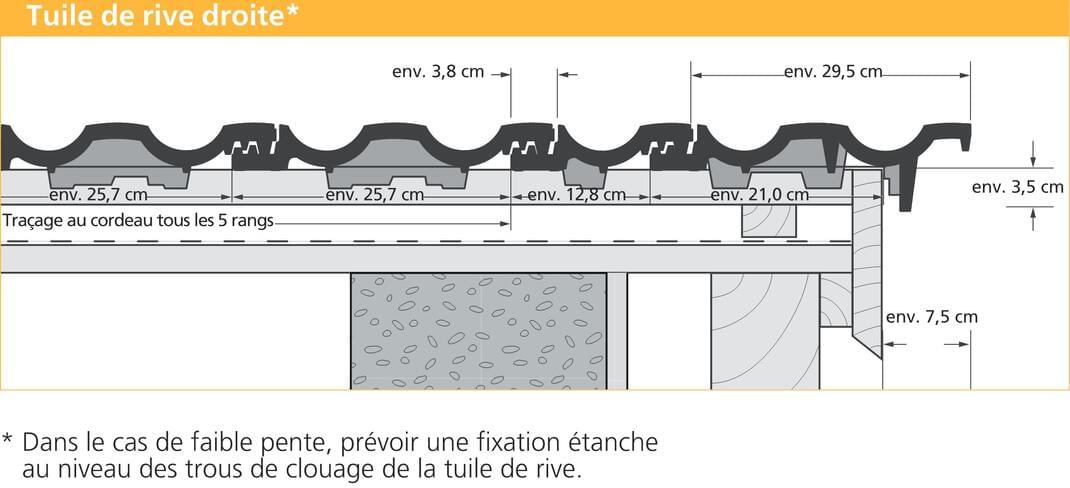

Dessins techniques

Argumentaire Tuile à côte GF XXL

  • Ergonomique 4,0 kg par unitePose avec une seule main

  • Hauteur de profil abaissée idéale pour les toits à 4 pans

  • Pente nominale (sans écran) : 22°

  • Haute résistance à la pénétration des eaux pluviales et aux tempêtesEn pose croisée comme en pose droite

  • Lauréate du IF-Design-Award

  • Rentable Facile et rapide à la mise en oeuvreGrand format : 10 pièces par m²Faîtage tout-céramique ventilé sans tuiles de sous-faîtage ou closoir

  • Gamme complète d ́accessoires de qualité y compris tuiles en aluminium.

  • Pureau variable de 20 mm

  • Groupe de pureau: 38,5 cm. Modèle de la famille XXL.

Tuile standard

Tuile à côte GF XXL - Rouge naturel | Image accessoires
Tuile standard

Accessoires ERLUS

Tuile à côte GF XXL - Demi-tuile Rouge naturel | Image accessoires | © © ERLUS AG 2021
Demi-tuile
Tuile à côte GF XXL - Tuile de rive gauche Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile de rive gauche
Tuile à côte GF XXL - Tuile de rive droite Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile de rive droite
Tuile à côte GF XXL - Tuile double bourrelet Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile double bourrelet
Tuile d‘appentis
Tuile d‘appentis de rive gauche
Tuile d‘appentis de rive droite
Tuile à côte GF XXL - Châtière Rouge naturel | Image accessoires | © © ERLUS AG 2021
Châtière
Tuile à côte GF XXL - Tuile arrête-neige céramique Rouge naturel | Image accessoires | © © ERLUS AG 2021
Tuile arrête-neige céramique
Faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 15
About de faîtière no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About de faîtière no. 15
Faîtière d‘ajustement no. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière d‘ajustement no. 15
Faîtière no. 18 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière no. 18
About de faîtière no. 18 Rouge naturel | Image accessoires
About de faîtière no. 18
Faîtière d‘ajustement no. 18 Rouge naturel | Image accessoires
Faîtière d‘ajustement no. 18
Faîtière ventilée no. 19 Lü Rouge naturel | Image accessoires | © © ERLUS AG 2021
Faîtière ventilée no. 19 Lü
Faîtière de début no. 19 Lü
Faîtière de fin no. 19 Lü Rouge naturel | Image accessoires
Faîtière de fin no. 19 Lü

Accessoires marque ERLUS

Tuile à côte GF XXL | Image accessoires | © © ERLUS AG 2021
Tuile alu. de ventilation sanitaire
Tuile à côte GF XXL - Tuile alu. de passage de mât d'antenne naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tuile alu. de passage de mât d'antenne
Tuile à côte GF XXL - Tuile alu. de passage tuyau de panneaux solaires naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tuile alu. de passage tuyau de panneaux solaires
Echelle pare-neige (20 cm x 3 m) naturrot/rot engobiert | Image accessoires
Echelle pare-neige (20 cm x 3 m)
Tuile alu. avec support pour 2 tubes pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour 2 tubes pare-neige
Tube alu. pare-neige (2 mètres) naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tube alu. pare-neige (2 mètres)
Manchon de raccord pour tubes alu. pare-neige | Image accessoires | © © ERLUS AG 2021
Manchon de raccord pour tubes alu. pare-neige
Tuile alu. avec support pour rondins bois pare-neige | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec support pour rondins bois pare-neige
Tuile alu. de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. de circulation
2 tuiles alu. de circulation, dim. 50 x 25 cm | Image accessoires | © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 50 x 25 cm
2 tuiles alu. de circulation, dim. 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
2 tuiles alu. de circulation, dim. 80 x 25 cm
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm | Image accessoires | © © ERLUS AG 2021
Rallonge de tuile de circulation avec 1 tuile alu. et plateau de 80 x 25 cm
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation | Image accessoires | © © ERLUS AG 2021
Tuile alu. avec patte de fixation (non revêtue) pour grille de circulation
Tuile alu. support avec crochet de service | Image accessoires | © © ERLUS AG 2021
Tuile alu. support avec crochet de service
Tuile à côte GF XXL - Tuile alu. de support de panneaux solaires naturrot/rot engobiert | Image accessoires | © © ERLUS AG 2021
Tuile alu. de support de panneaux solaires
Fronton céramique avec logo ERLUS Rouge naturel | Image accessoires
Fronton céramique avec logo ERLUS
Rallonge de fronton céramique universelle pour about de faîtière Rouge naturel | Image accessoires
Rallonge de fronton céramique universelle pour about de faîtière
Rencontre 3 directions céramique no. 15 N Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions céramique no. 15 N
Rencontre 3 directions céramique no. 18 N Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions céramique no. 18 N
Rencontre 3 directions pour faîtières de début céramique no. 19 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de début céramique no. 19
Rencontre 3 directions pour faîtières de fin céramique no. 19 Rouge naturel | Image accessoires | © © ERLUS AG 2021
Rencontre 3 directions pour faîtières de fin céramique no. 19
Rencontre 4 directions pour faîtières céramique Rouge naturel | Image accessoires
Rencontre 4 directions pour faîtières céramique
About d'arêtier arrondi pour faîtières céramiqueno. 15 Rouge naturel | Image accessoires | © © ERLUS AG 2021
About d'arêtier arrondi pour faîtières céramiqueno. 15
About d'arêtier arrondi pour faîtières céramiqueno. 19 Rouge naturel | Image accessoires
About d'arêtier arrondi pour faîtières céramiqueno. 19
ERLUS système universel de support de panneau solaire avec châtière | Image accessoires | © © ERLUS AG 2021
ERLUS système universel de support de panneau solaire avec châtière
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type I M pour section de latte 24x48
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Image accessoires | © © ERLUS AG 2021
Crochets de pannetonnage universels ERLUS type II M pour section de latte 30/50
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Image accessoires
Clips faîtières no. 15/17
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Image accessoires
Clips faîtières no. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Image accessoires
Clips faîtières no. 19 Lü
Tuile à côte GF XXL - Arrête-neige métallique rotbraun (beschichtet) | Image accessoires
Arrête-neige métallique
Closoir alu. (31 cm x 5 m) rot (beschichtet) | Image accessoires
Closoir alu. (31 cm x 5 m)
Bande de protection du chéneau rotbraun (beschichtet) | Image accessoires
Bande de protection du chéneau
Closoir peigne d'égout, élément d'1 mètre rotbraun (beschichtet) | Image accessoires
Closoir peigne d'égout, élément d'1 mètre
Tuile à côte GF XXL - Tuile acrylique | Image accessoires | © © ERLUS AG 2021
Tuile acrylique
Aluminium fronton d'about de faîtage rotbraun/schwarz (beschichtet) | Image accessoires | © © ERLUS AG 2021
Aluminium fronton d'about de faîtage

Aspect de surface

Tuile à côte GF XXL - Rouge naturel | Motif de surface toît | © © ERLUS AG 2021 Rouge naturel
Tuile à côte GF XXL - Brun cuivré | Motif de surface toît | © © ERLUS AG 2021 Brun cuivré
Tuile à côte GF XXL - Rouge vieilli | Motif de surface toît | © © ERLUS AG 2021 Rouge vieilli
Tuile à côte GF XXL - Anthracite | Motif de surface toît | © © ERLUS AG 2021 Anthracite

Références

 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ERLUS AG 2019 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli
 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ERLUS AG 2019 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli
Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré
Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré
Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré
Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Brun vuivré
Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel
Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel
Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel
Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel
Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel | © ©ERLUS 2021 Ergoldsbacher Tuile à côtes GF XXL - Rouge naturel
 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ©ERLUS 2021 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli
 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ©ERLUS 2021 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli
 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ©ERLUS 2021 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli
 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ©ERLUS 2021 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli
 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ©ERLUS 2021 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli
 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli | © ©ERLUS 2021 Ergoldsbacher Tuile à côte GF XXL - Rouge vieilli

1999: Ergoldsbacher Großfalzziegel XXL®

Une tuile à côtes aux lignes épurées et modernes

La tuile GF XXL est une tuile à côtes réinterprétée au niveau de son profil et de son format pourun rendu résolument contemporain. Elle a ainsi été primée par un IF design award. Cette tuile est également remarquable par sa technicité : double emboîtement et recouvrement sur toutson pourtour. Une construction particulière dans l ́espace de glissement et deux chambres de décompression en tête de tuile rendent la tuile particulièrement résistante à la pénétration deseaux pluviales. La tuile GF XXL peut indifféremment faire l ́objet d ́une pose droite ou croisée.La tête de tuile a, en outre, une géométrie spécfique permettant de réaliser un faîtage tout-céramique ventilé sans tuiles de sous-faîtage ou closoir : ce qui permet un fini impeccable aumoindre coût.

Tuiles par m²: à partir 9,8 pièces
Pente minimale: 10 °
Pente nominale: 22 °

Pour enregistrer et utiliser de fichiers média d'ERLUS, veuillez accepter les conditions générales d'utilisation ci-dessous.

Je confirme par la présente mon consentement.
