Ziegel Leistungsschornstein ZCI

Der dreischalige W3G-Klassiker im Ziegelmantelstein

Feuchteunempfindlicher, dreischaliger Isolierschornstein für alle Brennstoffe (W3G).
Der besondere Vorteil des ERLUS Leistungsschornsteins ZCI liegt in den auf der Baustelle sicher und schnell montierbaren Bausatzomponenten. Die abgasführende Rauchrohrsäule besteht aus dem durchglasierten ERLUS Edelkeramik®-Muffenrohr, mit einer 6 cm hohen Muffe. Die Edelkeramik-Muffenrohre sind zur schnelleren und sicheren Verarbeitbarkeit bereits ab Werk gedämmt und kaschiert und können so passgenau in die Ziegel-Mantelsteine hineingesteckt werden. Die Ziegelmantelsteine sind plan und werden nur noch mit Klebemörtel versetzt. Das System ist bis zu einem Durchmesser von 25 cm verfügbar.

Anwendungsbereich / Einsatzbereich

Brennstoffe

Holzpellets, Öl, Gas, Scheitholz

Abgastemperatur

30 - 400°

Funktion

Raumluftabhängig

Druckklasse

Unterdruck

Technische Beschreibung

ETA-11/0271, W3G-Zulassung auch für Pellets, CE-Kennzeichnung der Edelkeramikrohre A1N1/A2P1/ B2N1/D3P1 Wärmeleitgruppe IIa (TR 40)

Anschlussmöglichkeiten

Rauchrohranschlüsse können auch mit größeren oder kleinerem Abgangsstutzen ab Werk versehen werden. Da Edelkeramikrohre beliebig vor Ort abgelängt werden können ist eine zentimetergenaue Anpassung der Anschlusshöhen möglich. Für nachträgliche Anschlüsse bietet sich das ERLUS Kachelofenanschlussset an.

Systemaufbau

Bauweise

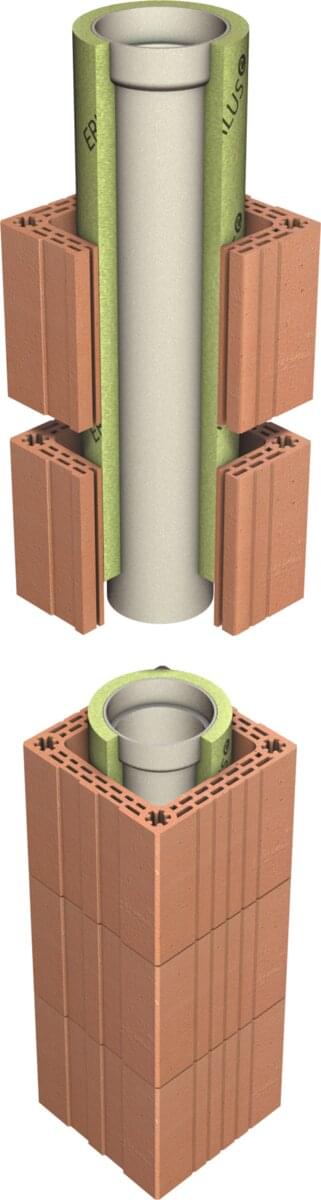

Dreischaliger Isolierschornstein mit Ziegelmantelsteinen als Bausatz für die Montage vor Ort

Systembauteile

Edelkeramikrohr gedämmt und kaschiert, Planziegel-Mantelsteine. Optional Fertigfuß (erster Meter vormontiert) erhältlich.

Rohrverbindung

Keramische Muffe (6 cm) mit Muffenkitt oder Trockendichtung: Keramische Gewebedichtung

Empfohlener Querschnitt

für Kaminofen/Kachelofen 160 - 200 mm
für Gas-Niedertemperatur bis 25 KW 120 mm
für Öl-Niedertemperatur bis 25 KW 120 mm
für Holz-Pellets 120 - 200 mm je nach Hersteller und Größe
