Ergoldsbacher Biberschwanzziegel

Farbpalette
Naturrot

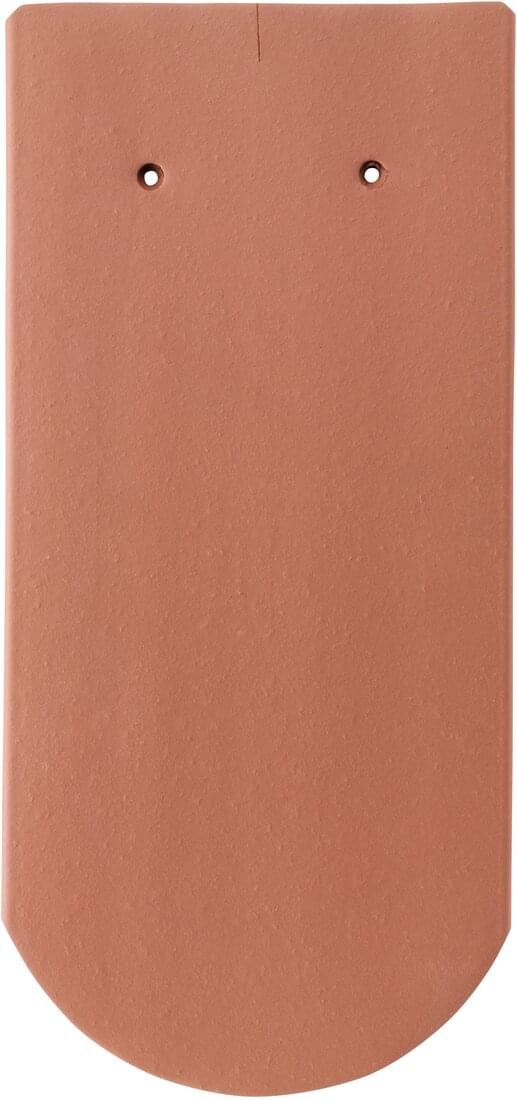

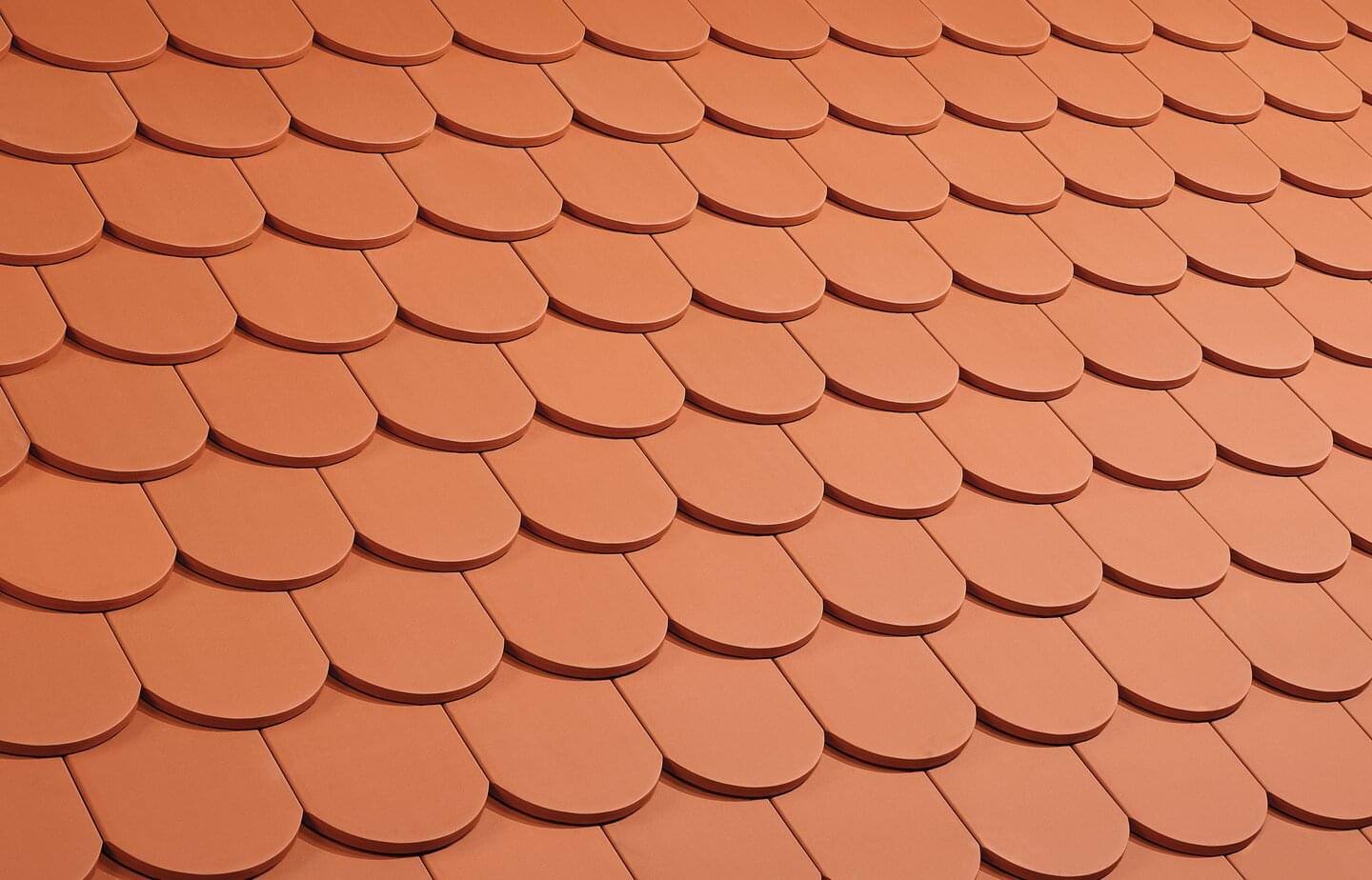

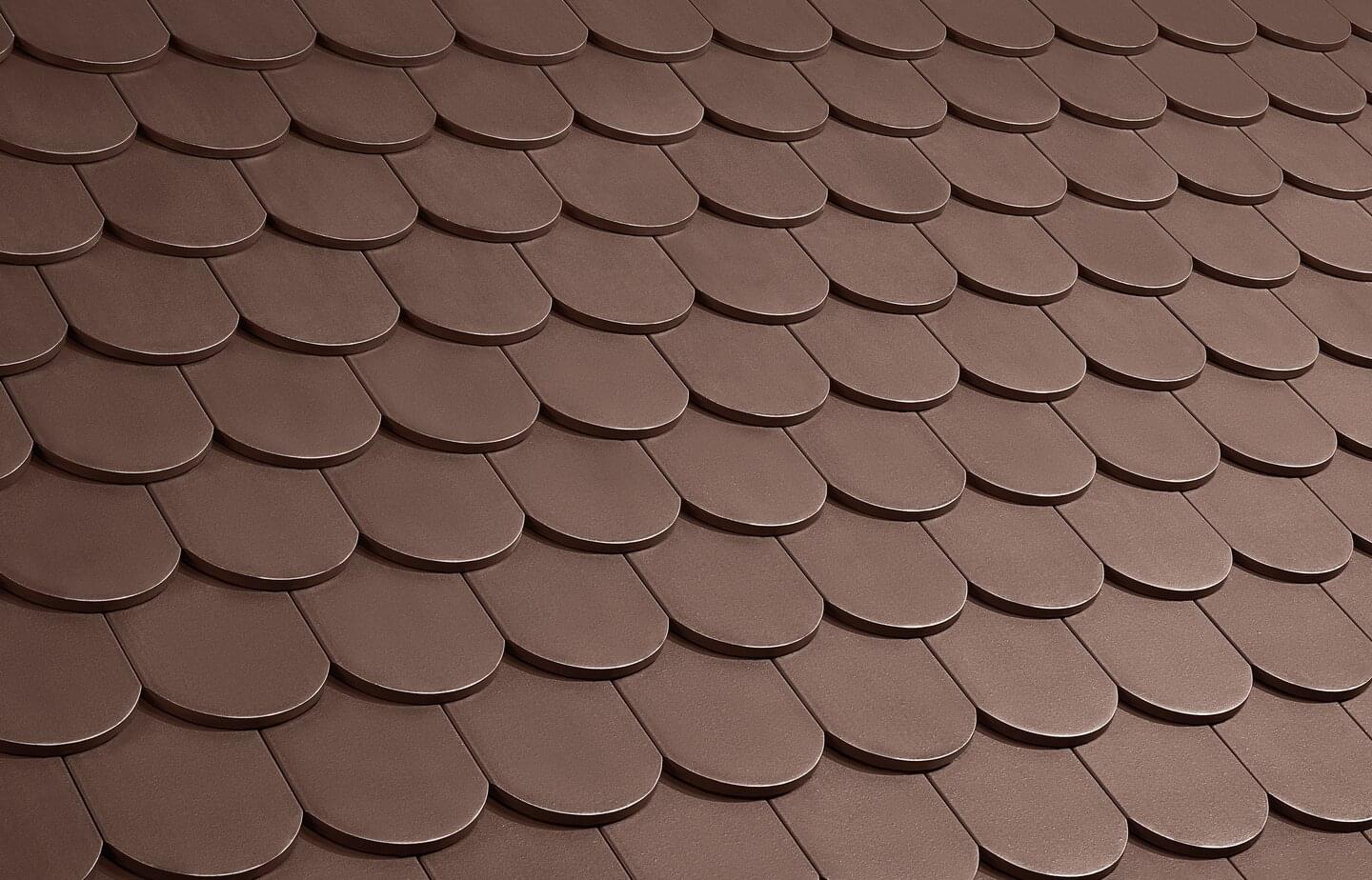

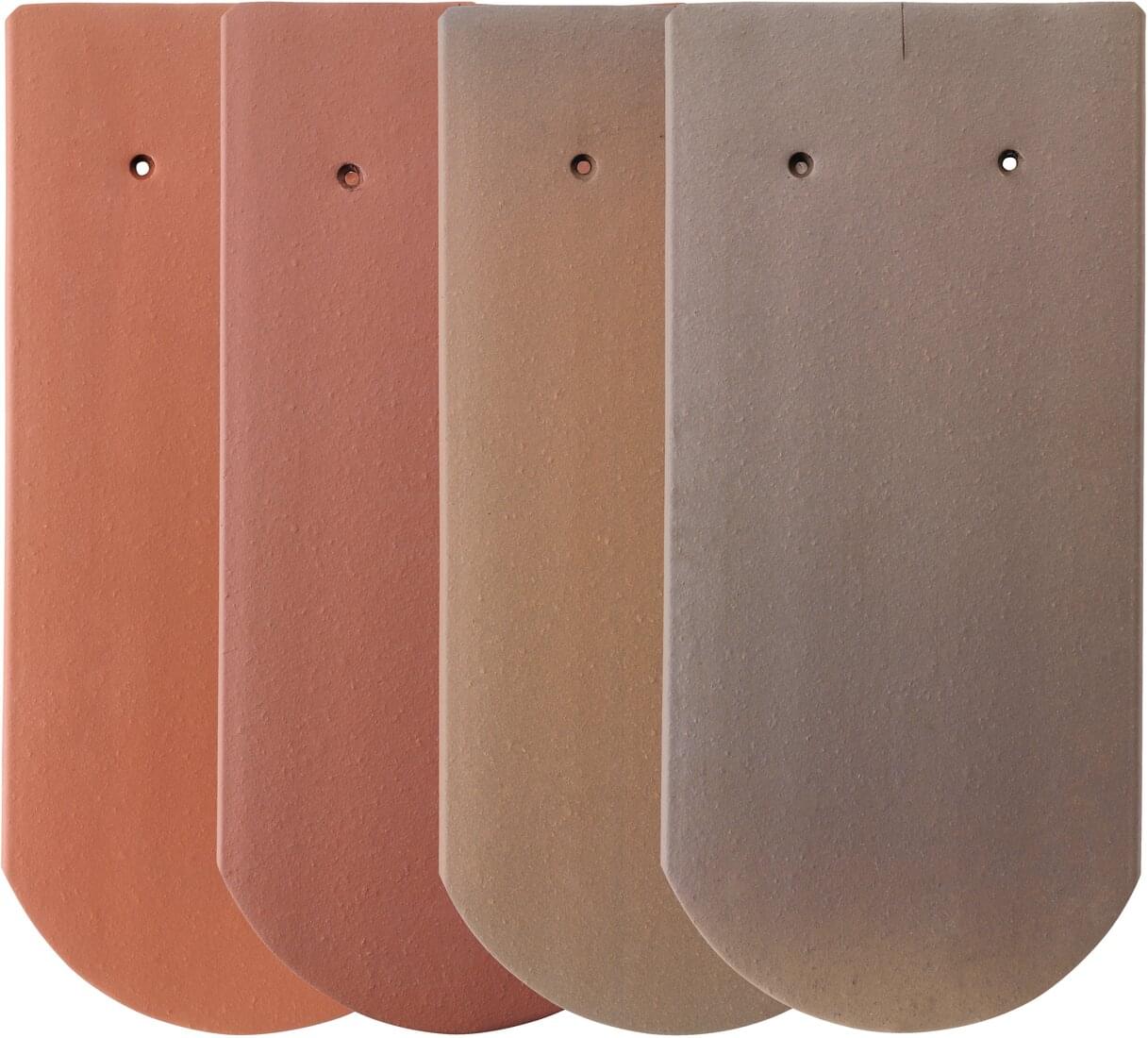

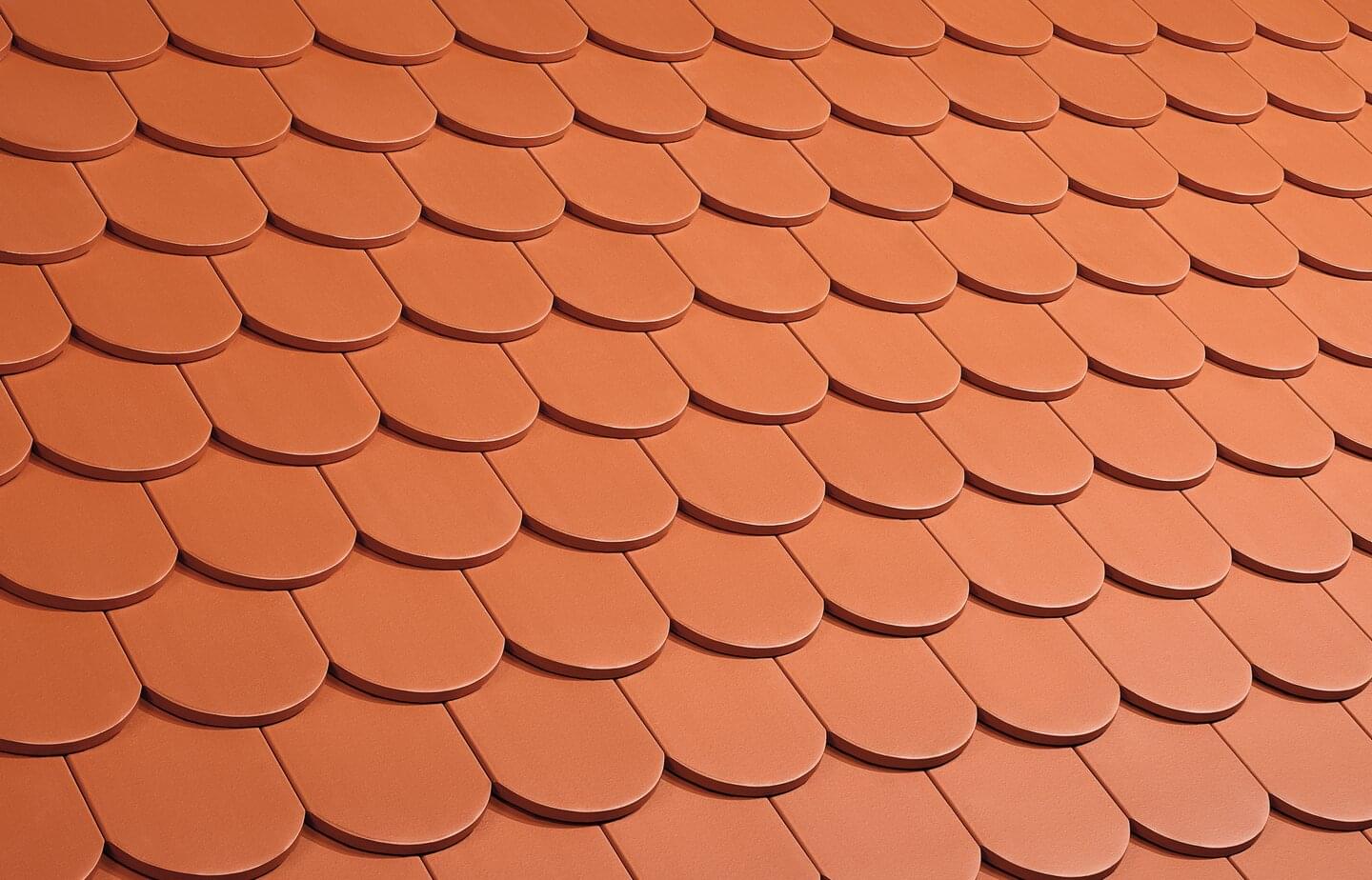

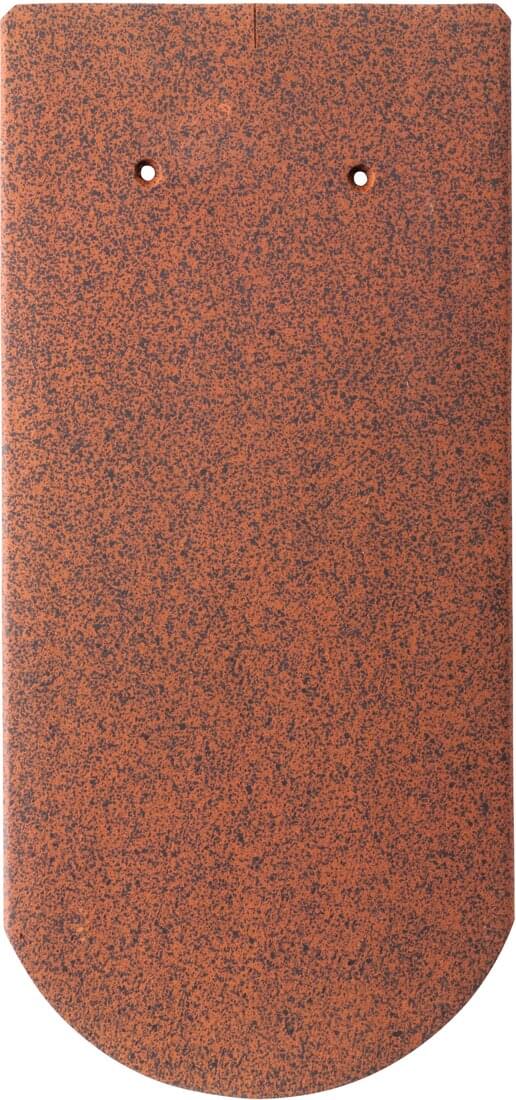

  • Biberschwanzziegel - Flächenziegel Naturrot | Flächenziegelbild | © © ERLUS AG 2021

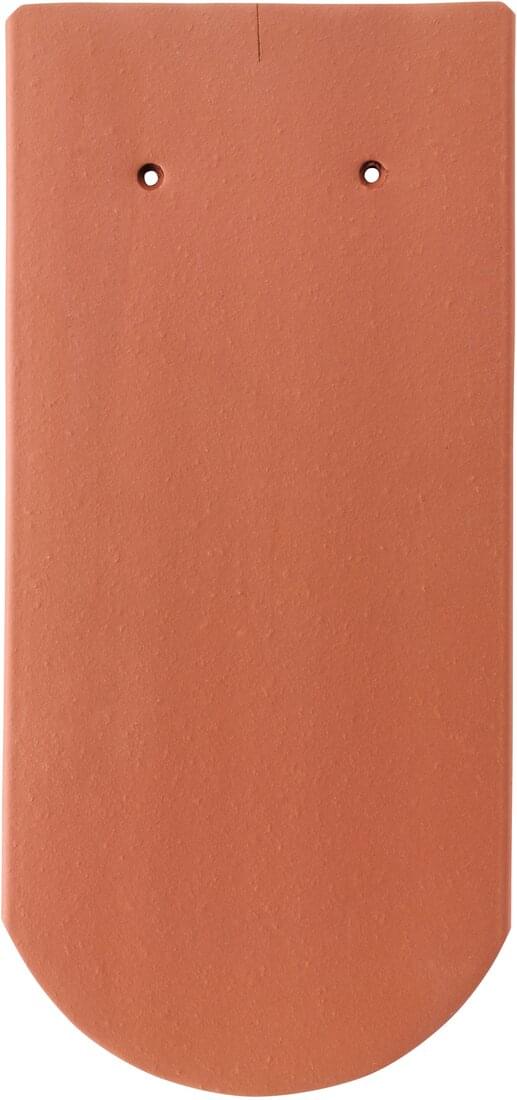

  • Biberschwanzziegel - Flächenziegel Rot | Flächenziegelbild | © © ERLUS AG 2021
  • Biberschwanzziegel - Flächenziegel Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021

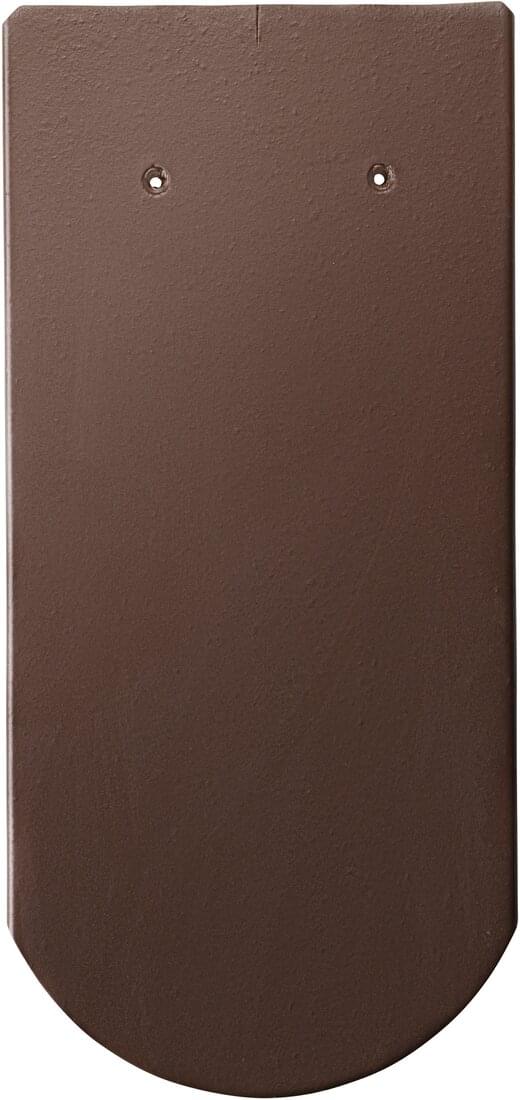

  • Biberschwanzziegel - Flächenziegel Brazilbraun | Flächenziegelbild | © © ERLUS AG 2021

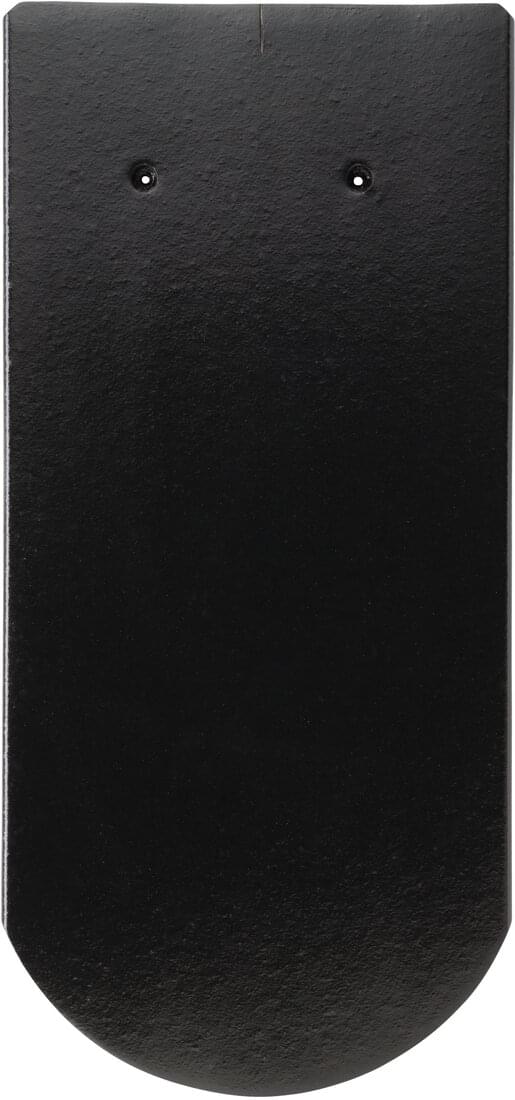

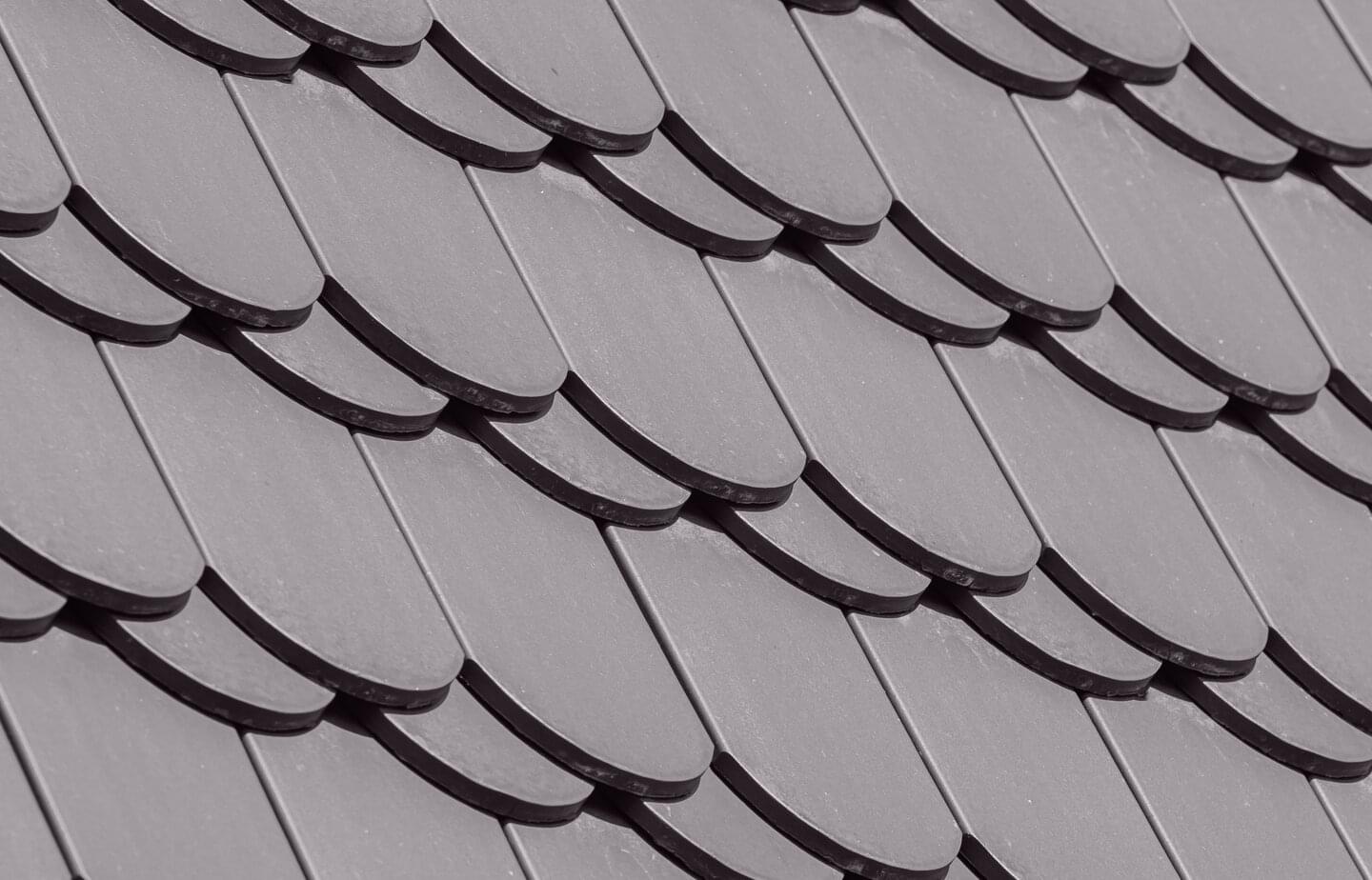

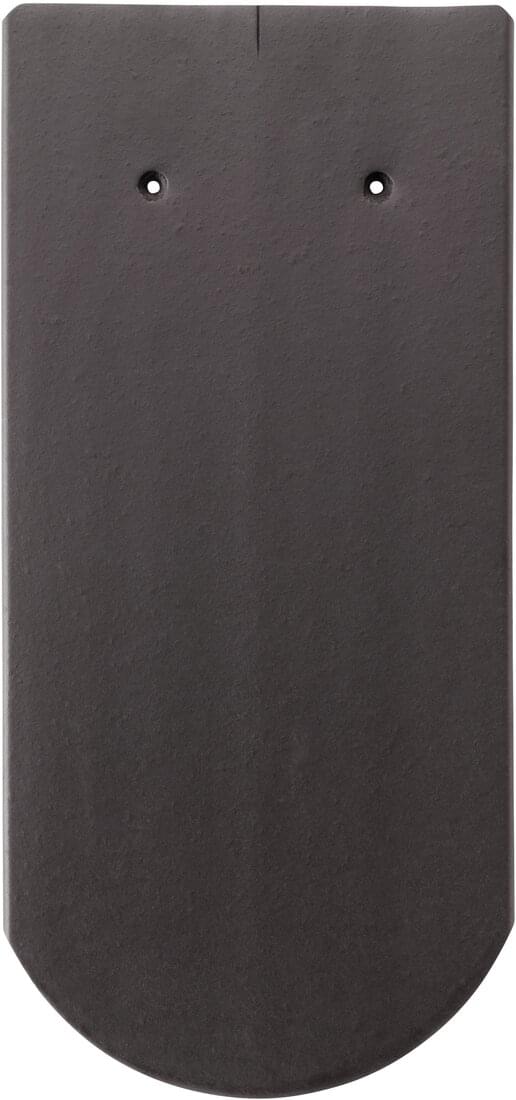

  • Biberschwanzziegel - Flächenziegel Anthrazit | Flächenziegelbild | © © ERLUS AG 2021
  • Biberschwanzziegel - Flächenziegel Historic | Flächenziegelbild | © © ERLUS AG 2021
  • Biberschwanzziegel - Flächenziegel Maroon | Flächenziegelbild | © © ERLUS AG 2021
  • Biberschwanzziegel - Flächenziegel Diamantschwarz | Flächenziegelbild | © © ERLUS AG 2021
  • Ergoldsbacher Sinterbiber Rundschnitt 1. Sorte sinterrot  | Flächenziegelbild | © © ERLUS AG 2021

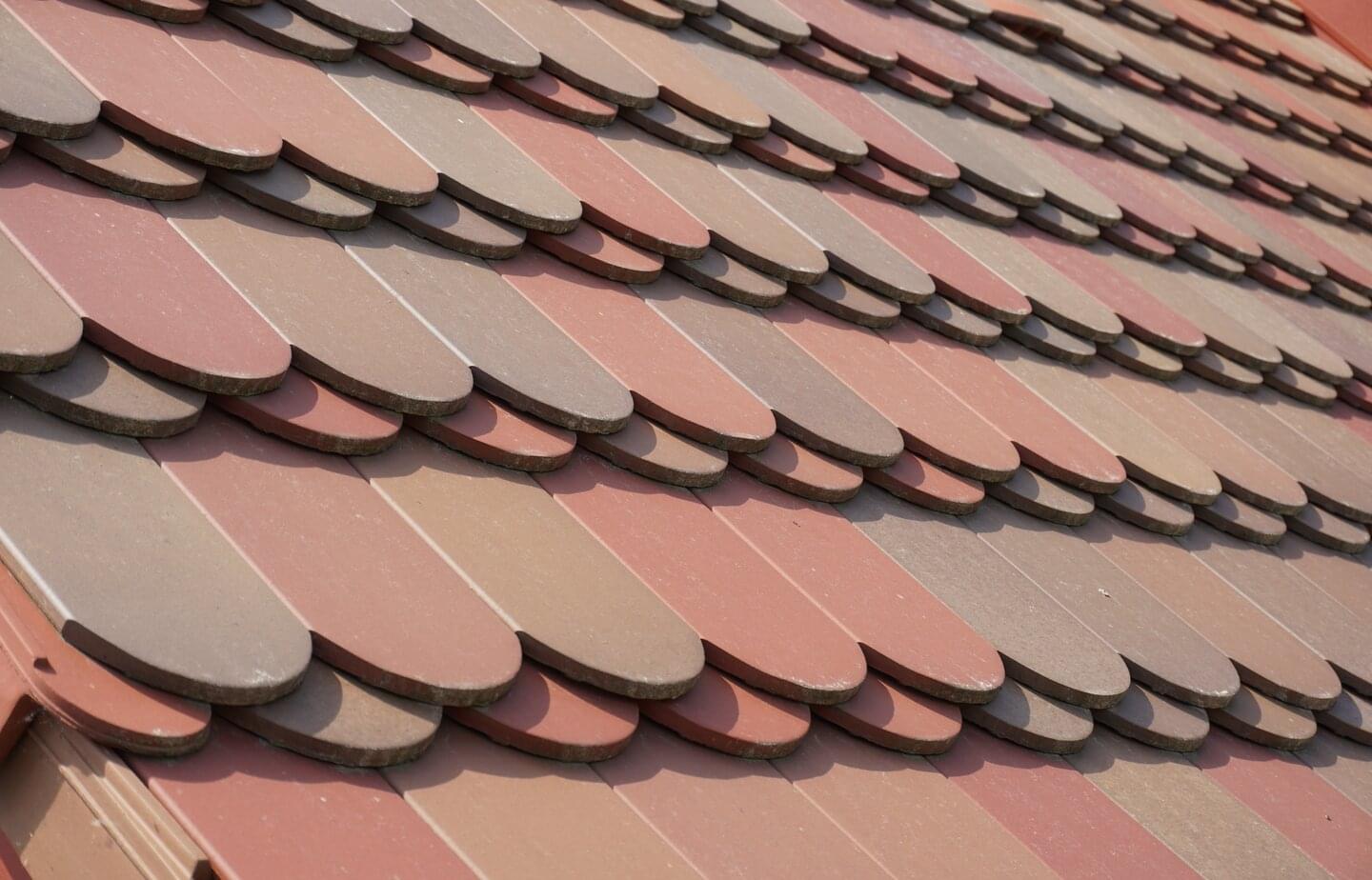

  • Ergoldsbacher Sinterbiber Rundschnitt 1. Sorte siena  | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 18,0 x 38,0 x 1,5 cm ± 2%
Lattweite jeweils ab 30°: 14,5 - 16,5 cm 1) | 29,0 - 33,0 cm 2)
Mittlere Deckbreite: ca. 18,0 cm ± 2%
Bedarf je m²: 1) 2) 33,7 - 44,5 Stück 3)
Gewicht nach DIN 1055 einschl. Lattung: 1) 2) ca. 0,75 kN/m²
Paletteninhalt: 512 Stück
Palettengewicht: ca. 1.040 kg
Bündelgröße: 8 Stück
1) Doppeldeckung
2) Kronendeckung
3) deckungs- und formatabhängig
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Biberschwanzziegel
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 1 - - - - 65 60 55 45 40 - -
Firstziegel Nr. 2 90 90 80 80 80 80 75 70 70 65 65
Firstziegel Nr. 15 100 100 100 90 90 90 90 90 90 90 -
Firstlüfterziegel Nr. 15 Lü 100 100 100 90 90 90 - - - - -
Firstlüfterziegel Nr. 19 Lü 100 100 90 80 80 80 80 85 90 90 100*
Firstziegel Nr. 21 100 100 90 80 80 80 80 70 70 65 60
X-Maß LAF in mm Sinterbiber
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 1 - - - - 65 60 55 45 40 - -
Firstziegel Nr. 2 90 90 80 80 80 80 75 70 70 65 65
Firstziegel Nr. 15 - - - - - - - - - - -
Firstlüfterziegel Nr. 15 Lü - - - - - - - - - - -
Firstlüfterziegel Nr. 19 Lü 100 100 90 80 80 80 80 85 90 90 100*
Firstziegel Nr. 21 - - - - - - - - - - -

* vermörtelt

Tabelle Lattung
Dachneigung in ° < 30°> 30° - ≤ 35°> 35° - ≤ 40°
Mindestüberdeckung 9,0 cm 9,0 cm 8,0 cm
LW Doppeldeckung 14,5 cm 14,5 cm 15,0 cm
LW Kronendeckung 29,0 cm 29,0 cm 30,0 cm
Dachneigung in ° > 40° - ≤ 45°> 45° - ≤ 60°> 60°
Mindestüberdeckung 7,0 cm 6,0 cm 5,0 cm
LW Doppeldeckung 15,5 cm 16,0 cm 16,5 cm
LW Kronendeckung 31,0 cm 32,0 cm 33,0 cm

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Biberschwanzziegel

Regeldachneigung 30°, Mindestdachneigung Biberschwanz 18°/Sinterbiber 10°, entsprechend den allgemein anerkannten Regelnder Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 30° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 30° bis ≥ 26° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 26° bis ≥ 22° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 22° bis ≥ 18° Kl. 2 Kl. 2 Kl. 1 Kl. 1
von < 18° bis ≥ 10° Kl. 1 Kl. 1 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 30° Kl. 6 Kl. 6
von < 30° bis ≥ 26° Kl. 4 Kl. 4
von < 26° bis ≥ 22° Kl. 3 Kl. 3
von < 22° bis ≥ 18° Kl. 2 Kl. 2
von < 18° bis ≥ 10° Kl. 1 Kl. 1
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 30° Kl. 5 Kl. 4
von < 30° bis ≥ 26° Kl. 3 Kl. 3
von < 26° bis ≥ 22° Kl. 3 Kl. 3*
von < 22° bis ≥ 18° Kl. 1 Kl. 1
von < 18° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

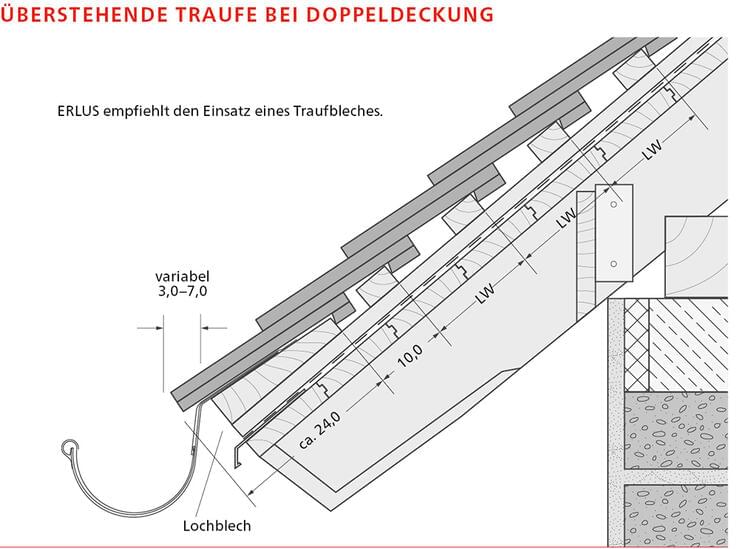

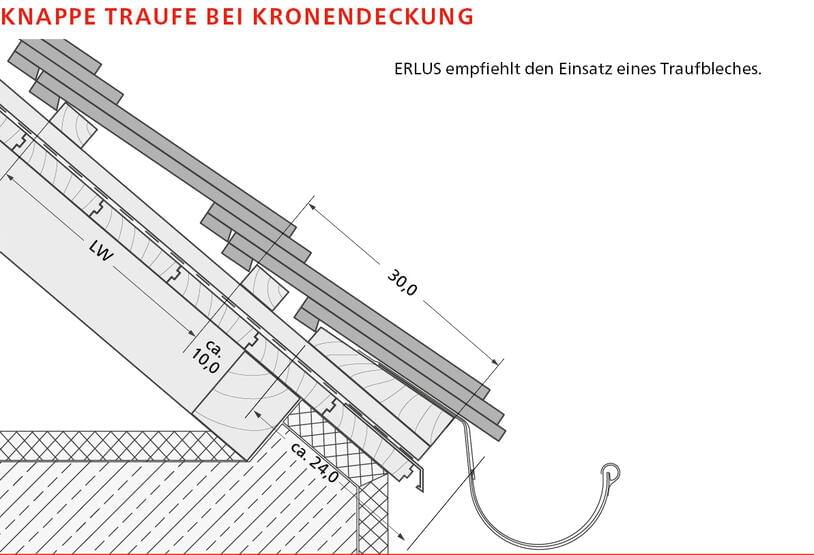

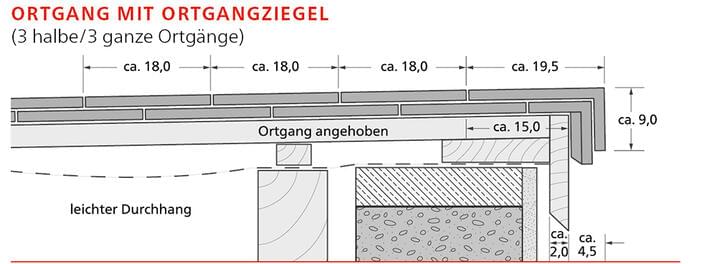

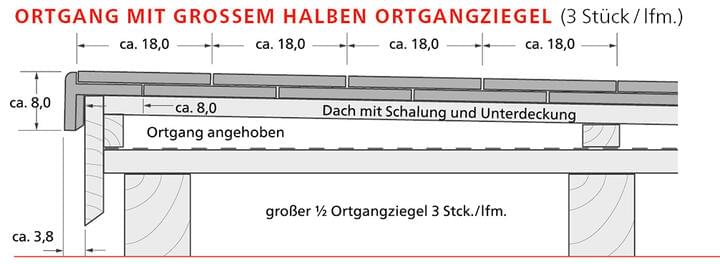

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Biberschwanzziegel

  • Zahllose Oberflächen und Schnitte aus der ERLUS Bibermanufaktur

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Verschiedene Ortganglösungen 6er, 3er, ¾, 1¼

  • Große Farbpalette

  • Besonders robust und bruchsicher z.B. Hagelwiderstandsklasse 5 für den 18 mm starken Kirchenbiber

  • Sehr sicher gegen Flugschnee (keine konvexen Biber)

  • Auch als Sinterbrand erhältlich

  • Wirtschaftlich 3er Ortgang, Firstausbildung ohne Rillenlüfter m. First 2 oder First 19

Flächenziegel

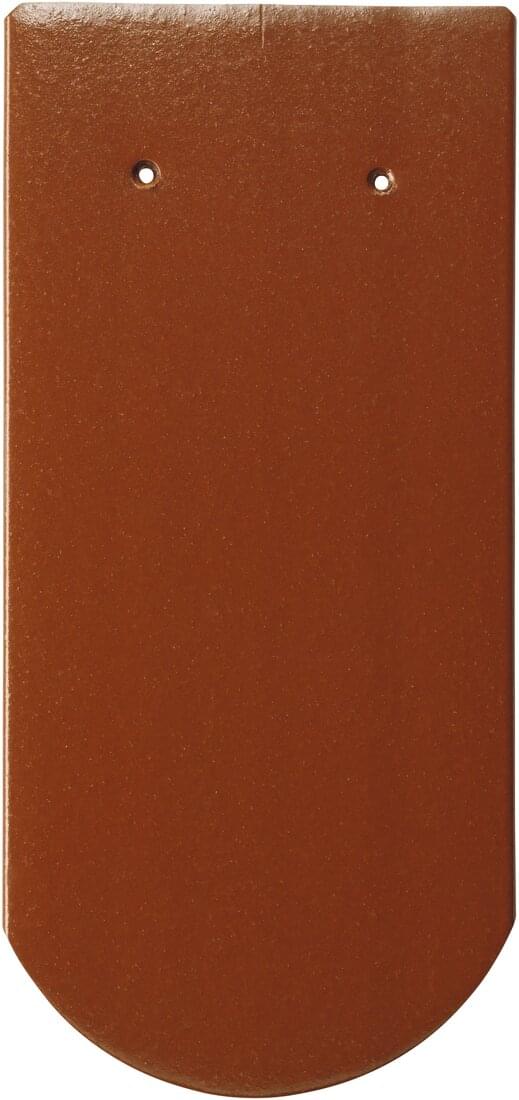

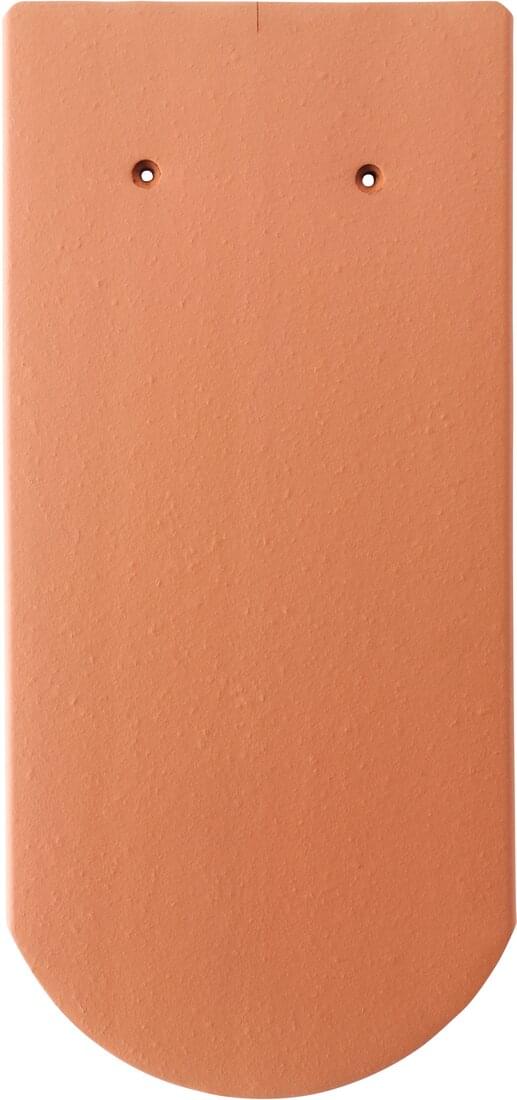

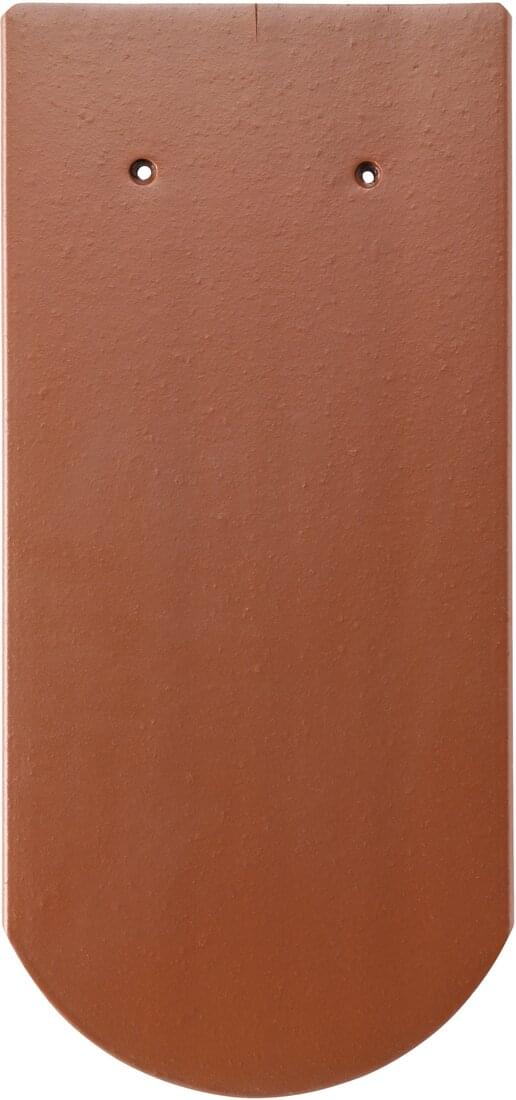

Biberschwanzziegel - Flächenziegel Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Biberschwanzziegel - 1/2 Biber (trennbar) Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1/2 Biber (trennbar)
Biberschwanzziegel - 3/4 Biber Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
3/4 Biber
Biberschwanzziegel - 1 1/4 Biber Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1 1/4 Biber
Biberschwanzziegel - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
Biberschwanzziegel - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
Biberschwanzziegel - 1/2 Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1/2 Ortgangziegel links
Biberschwanzziegel - 1/2 Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1/2 Ortgangziegel rechts
Biberschwanzziegel - Großer 1/2 Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021

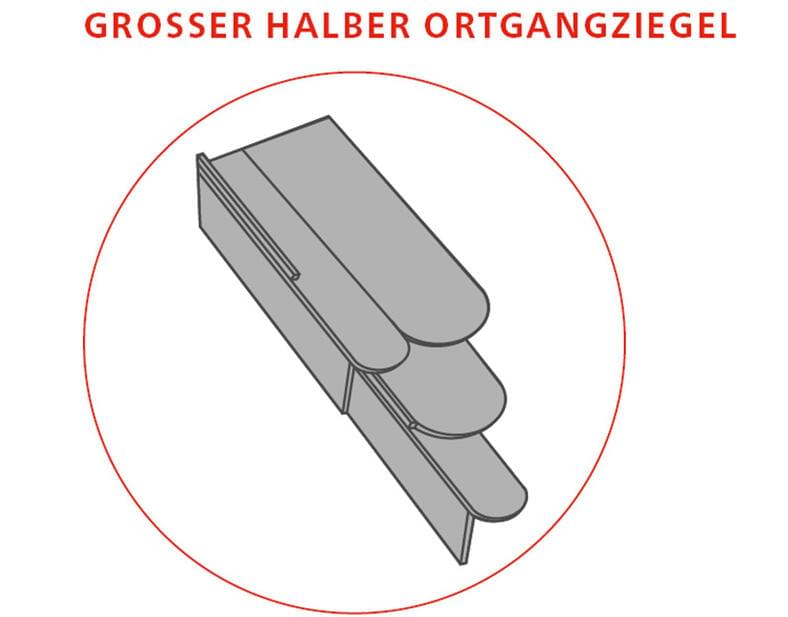

Großer 1/2 Ortgangziegel links
Biberschwanzziegel - Großer 1/2 Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Großer 1/2 Ortgangziegel rechts
Biberschwanzziegel - Firstplatte Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstplatte
Biberschwanzziegel - Traufplatte Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Traufplatte
Biberschwanzziegel - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel (Froschmaul)
Biberschwanzziegel - Rillenlüfterbiber Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Rillenlüfterbiber

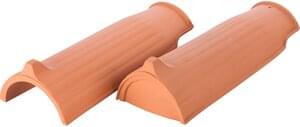

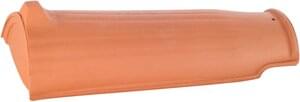

Firstziegel Nr. 1 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 1
Firstabschlussziegel Nr. 1 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 1

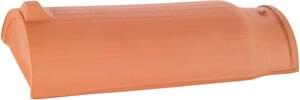

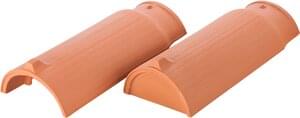

Firstziegel Nr. 2 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 2
Firstabschlussziegel Nr. 2 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 2
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15

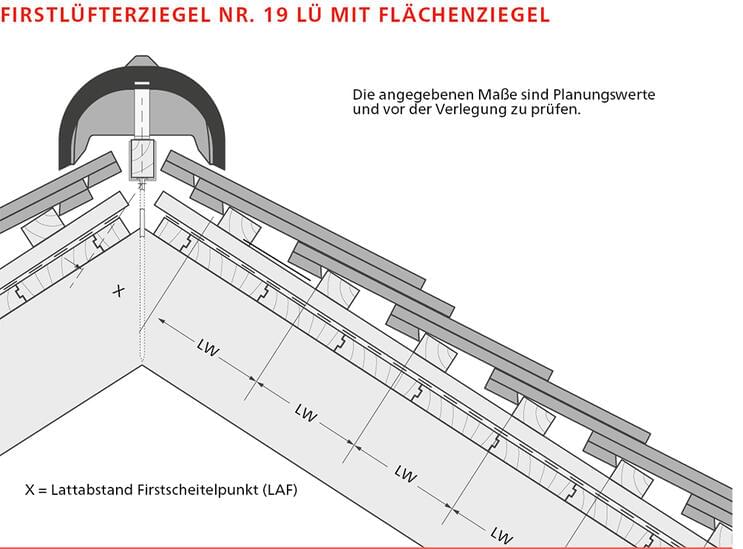

Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Biberschwanzziegel - ALU-SYSTEM Sanitärlüfter DN 125 komplett Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Biberschwanzziegel - ALU-SYSTEM Antennenhaube Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Biberschwanzziegel - ALU-SYSTEM Durchführungsziegel für Solaranlagen Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang Naturrot/Rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter

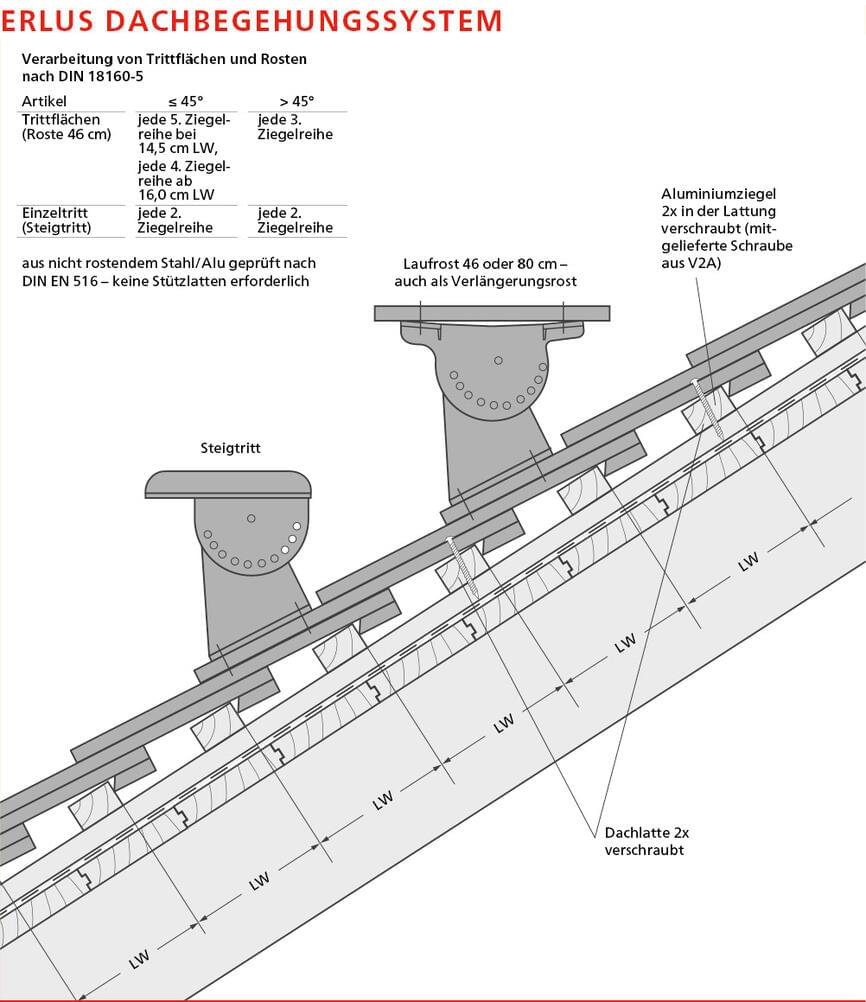

ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Biberschwanzziegel - ALU-SYSTEM Solarträger Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
Biberschwanzziegel - KERAMIK Sanitärlüfter DN 125 komplett Naturrot | Lieferprogrammbild
KERAMIK Sanitärlüfter DN 125 komplett
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 1 Naturrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 1
KERAMIK Walmkappe für Firstziegel Nr. 2 Naturrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 2
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15

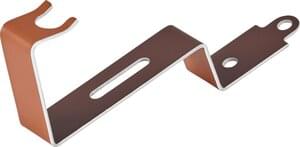

Firstklammer Nr. 1/2
Firstklammer Nr. 15 / 17
Firstklammer Nr. 19 Lü
Gratlüftungsband aus Alu 31 cm breit, rotbraun (in 5-m-Rollen)  | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband Rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm Rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Biberschwanzziegel - Acrylglas | Lieferprogrammbild | © © ERLUS AG 2021
Acrylglas
Firstendscheibe aus Alu, verkröpft Naturrot/Rot engobiert | Lieferprogrammbild
Firstendscheibe aus Alu, flach

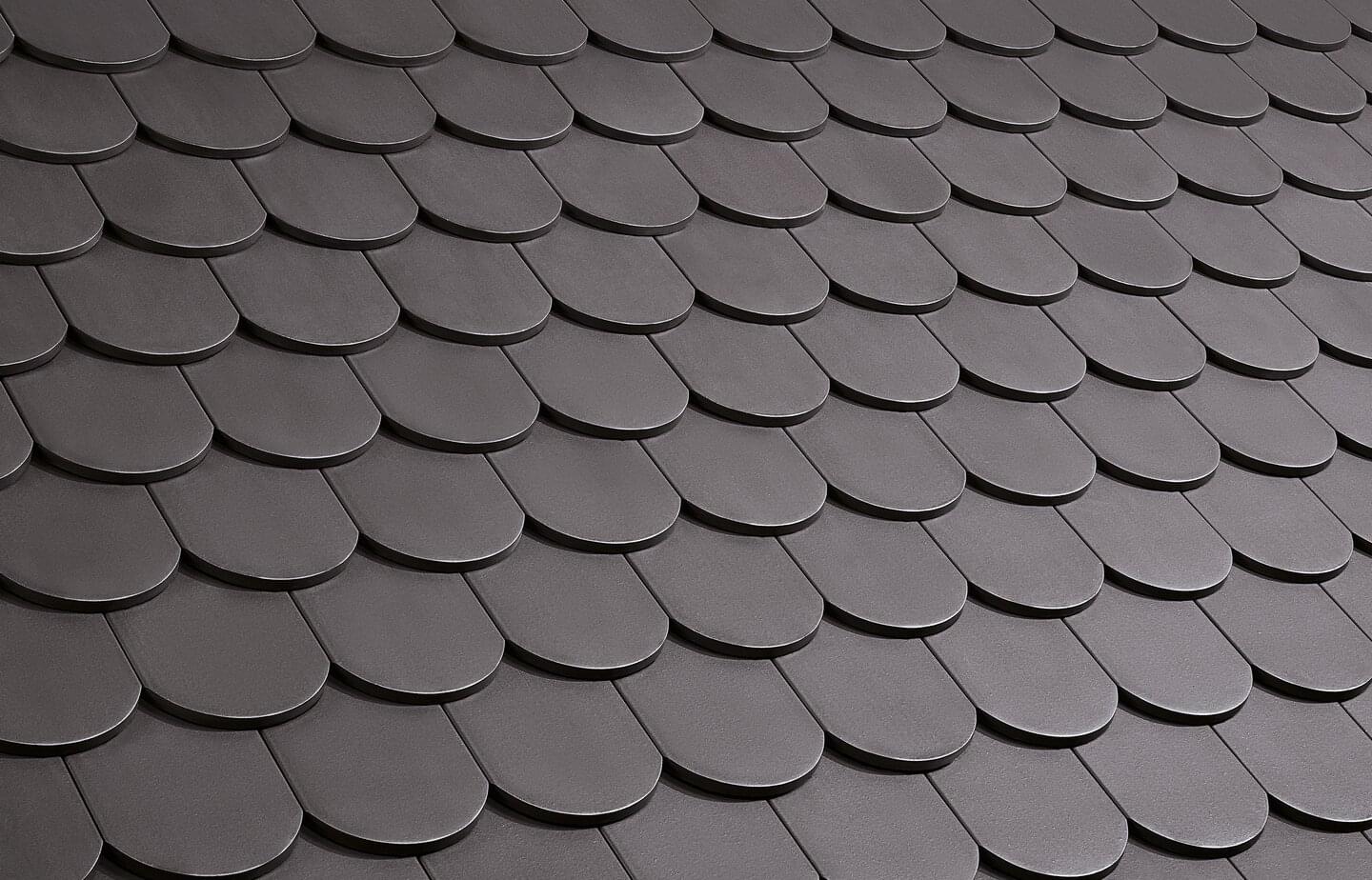

Dachflächen

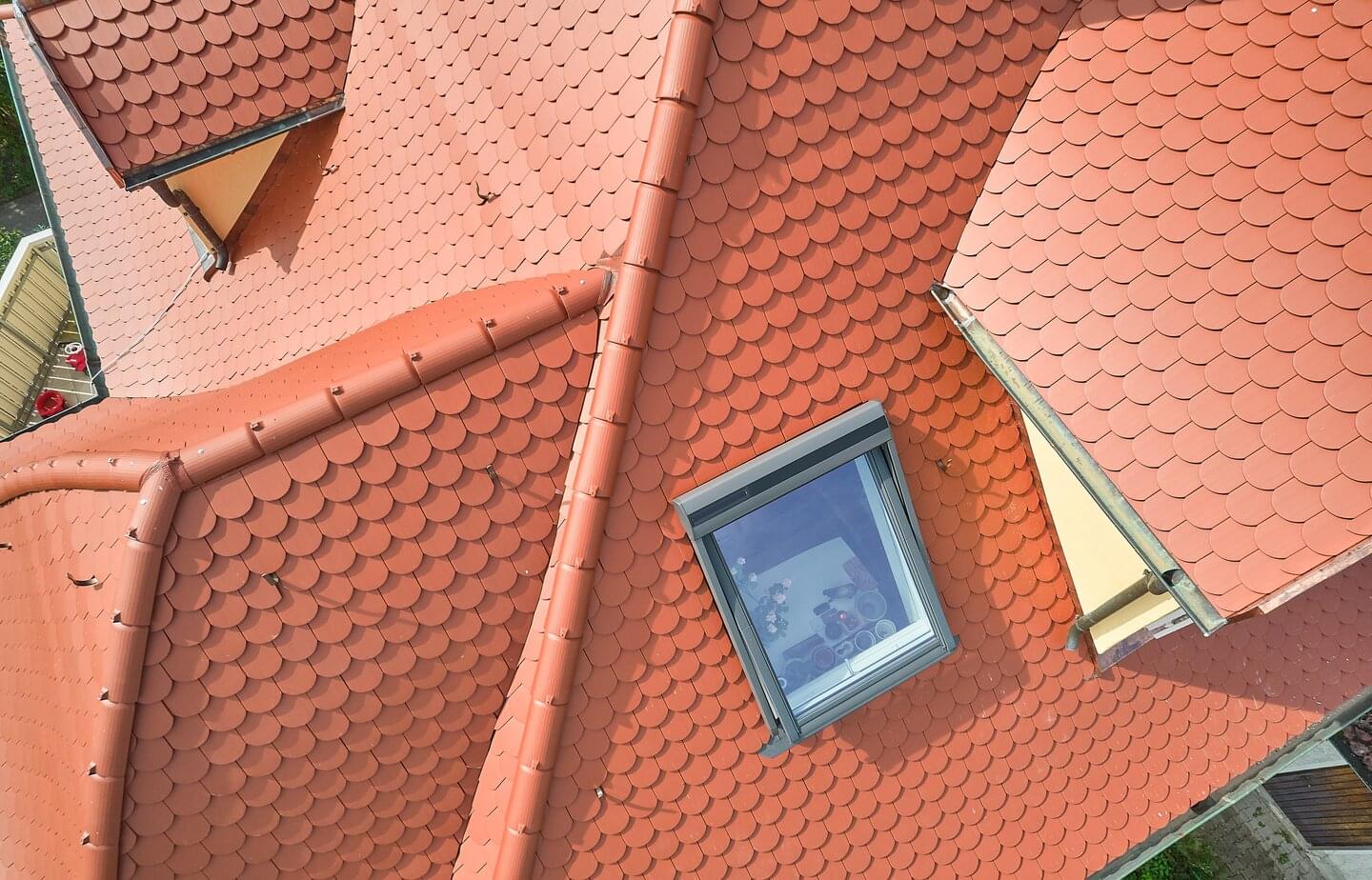

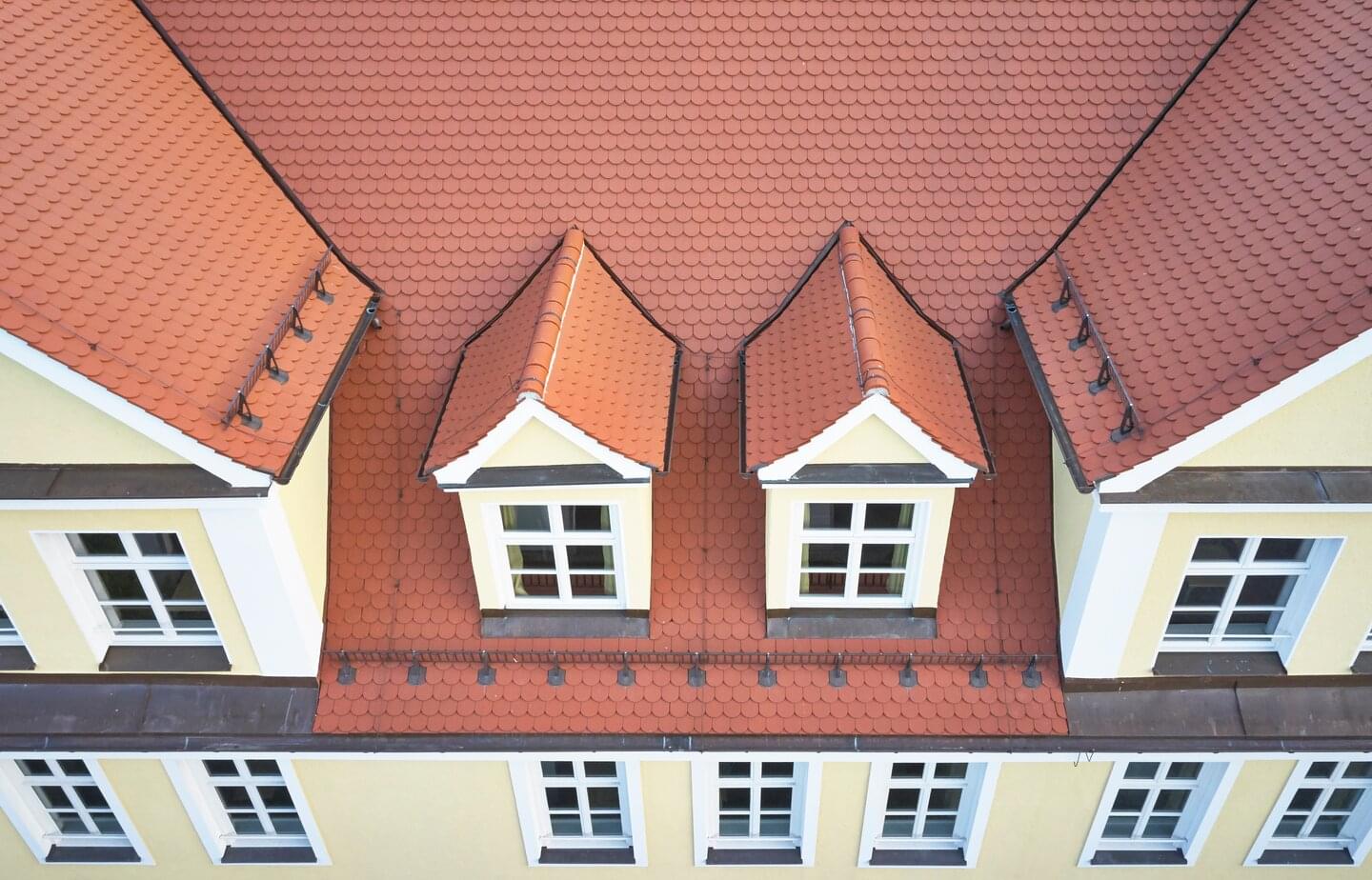

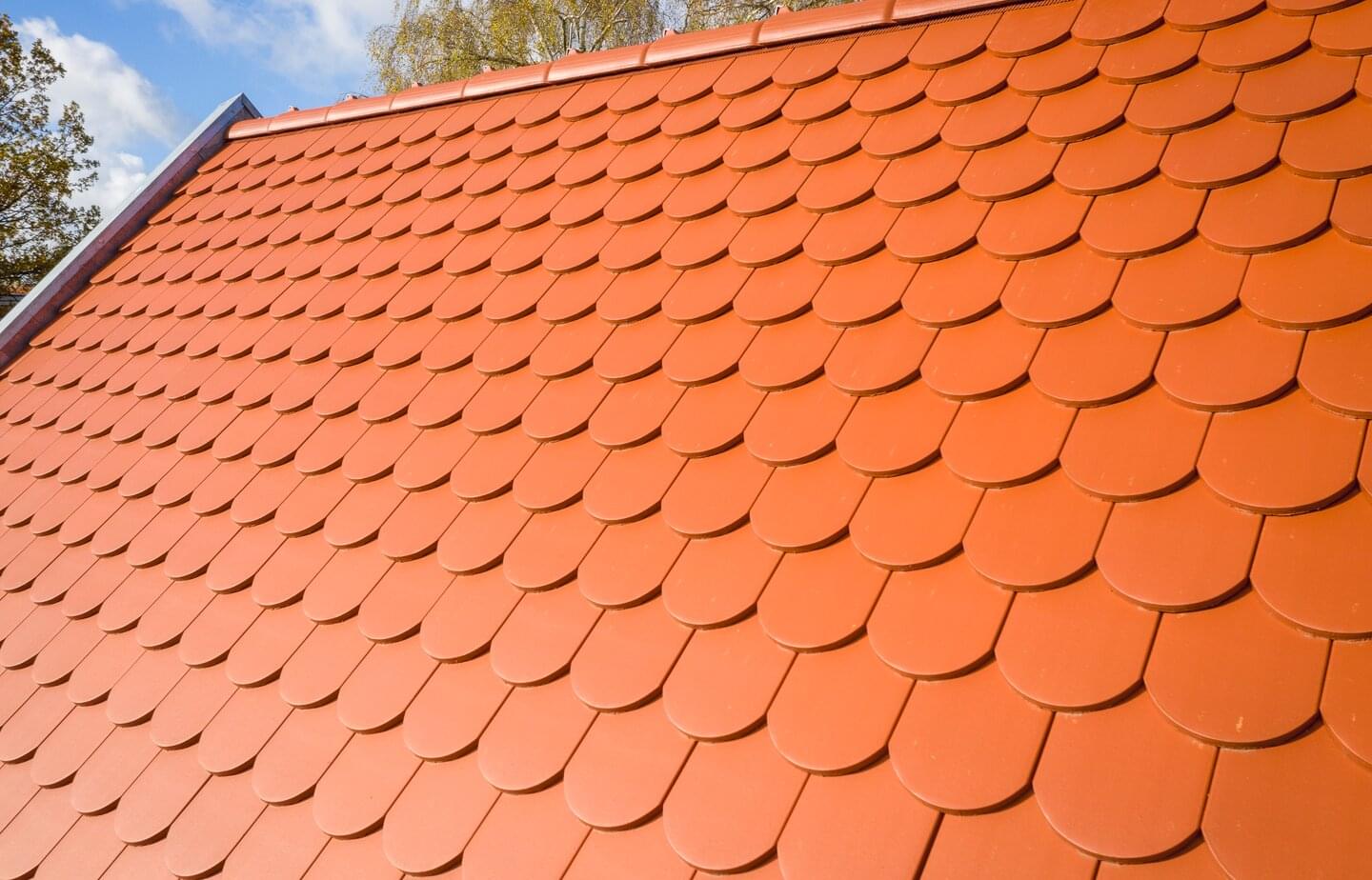

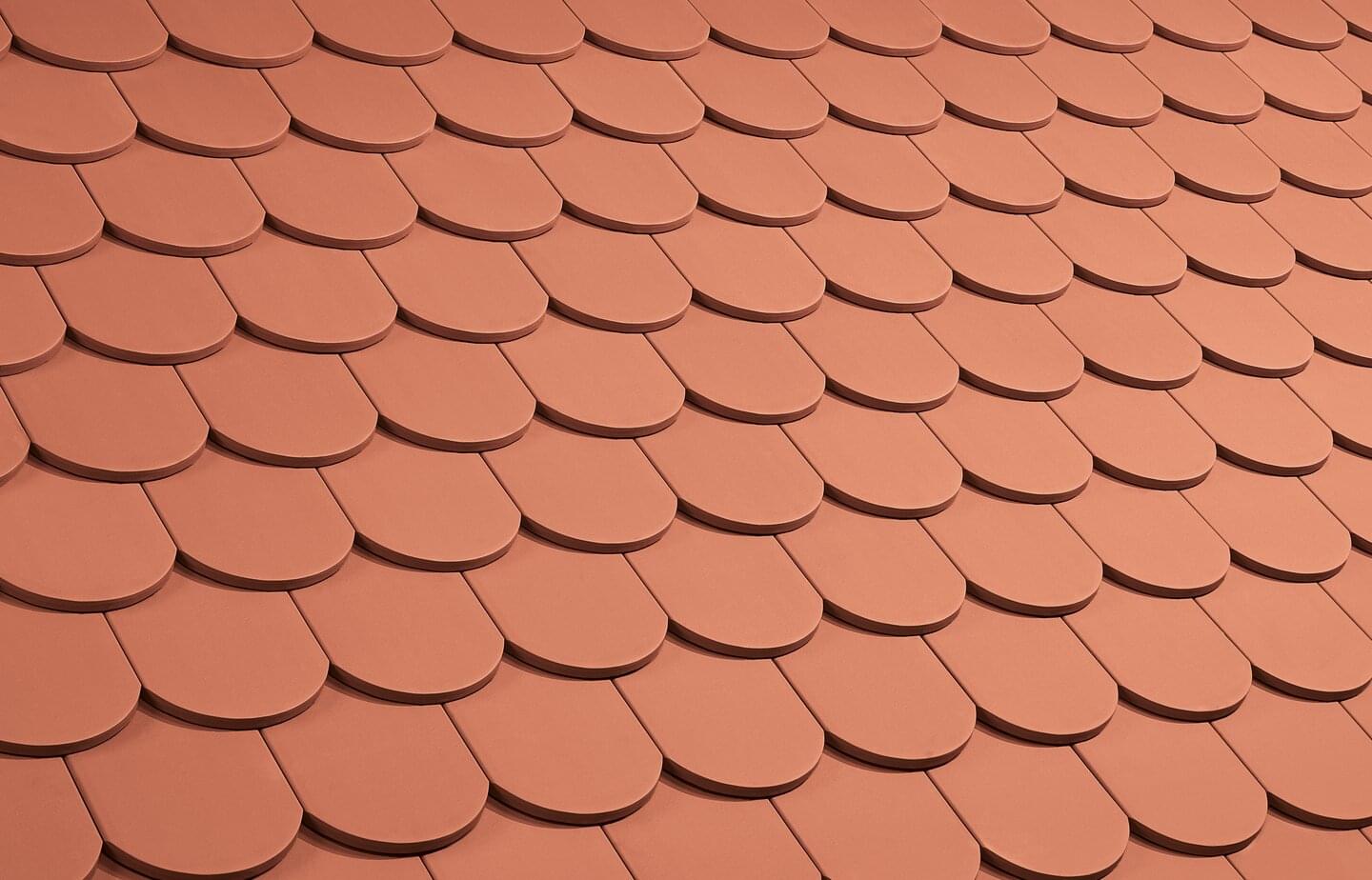

Biberschwanzziegel - Flächenziegel Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot

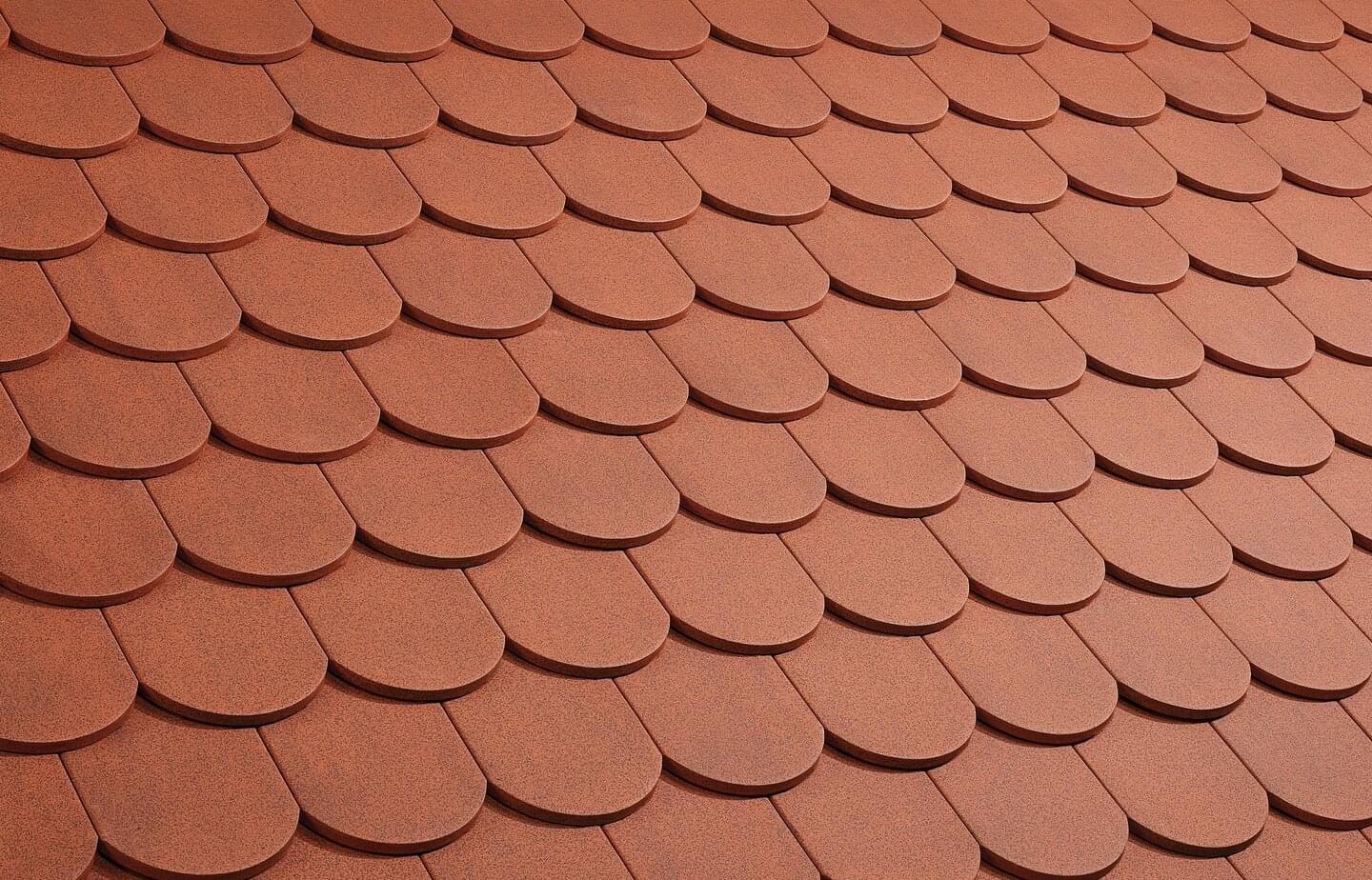

Biberschwanzziegel - Flächenziegel Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun

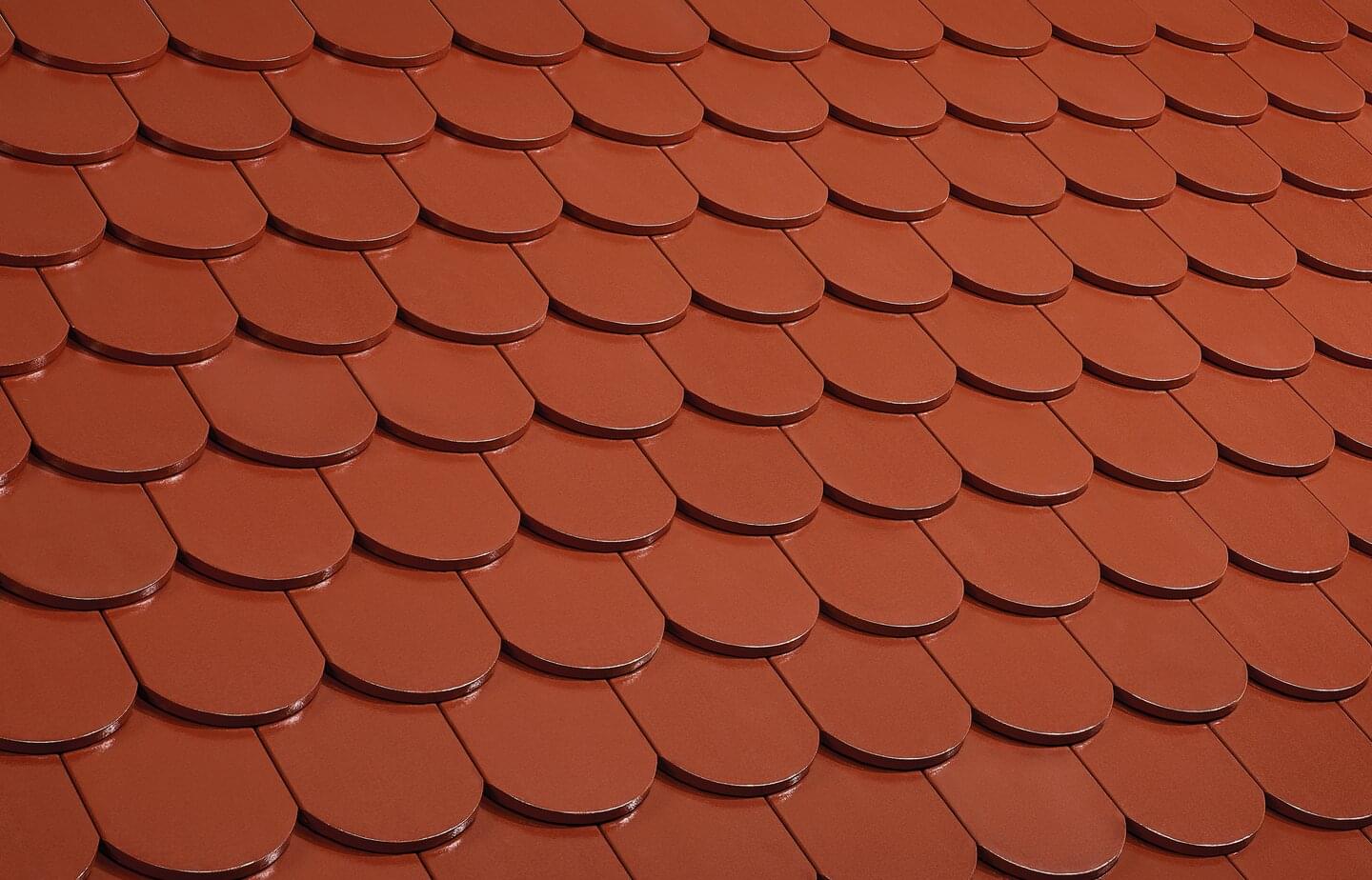

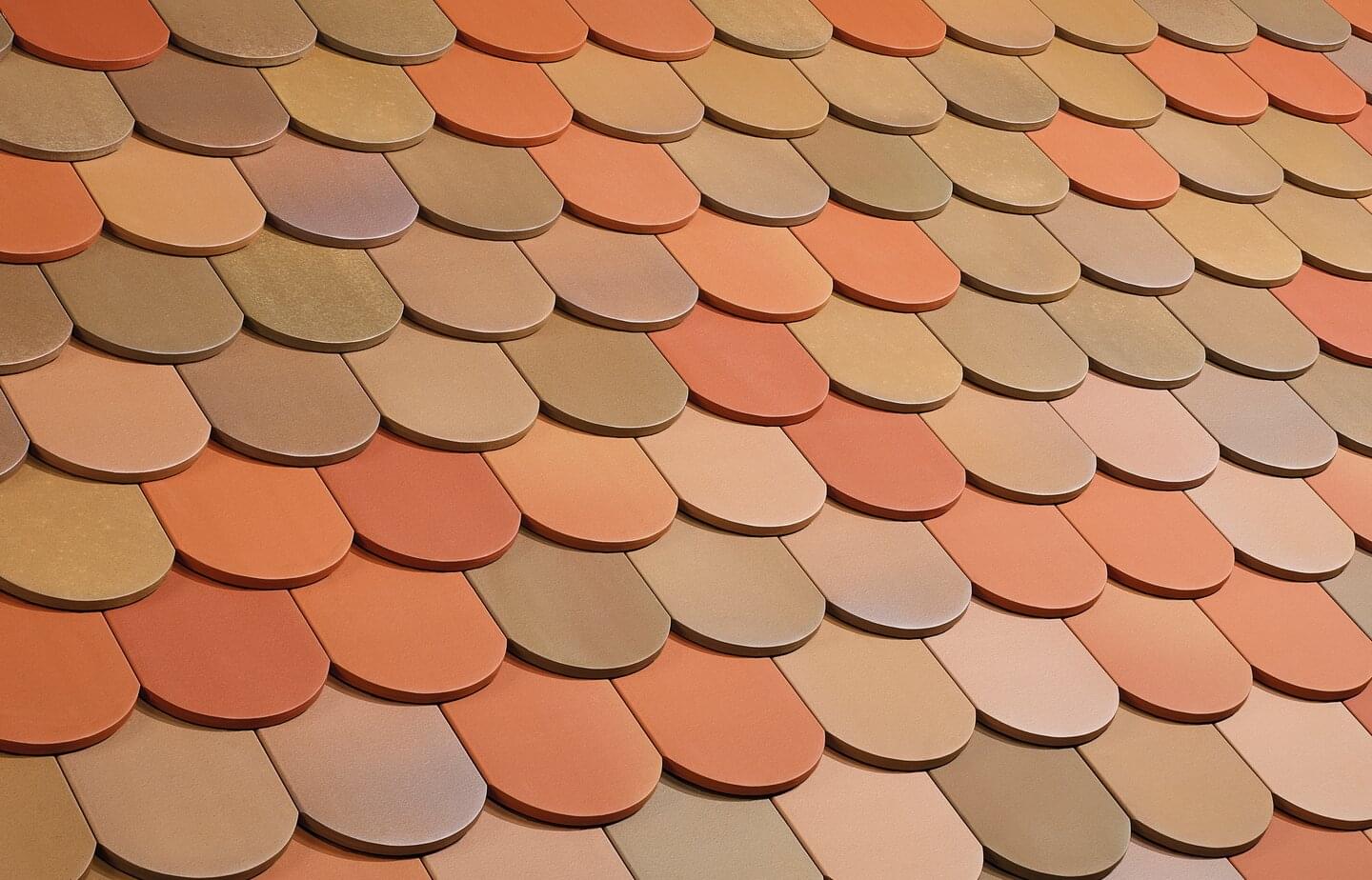

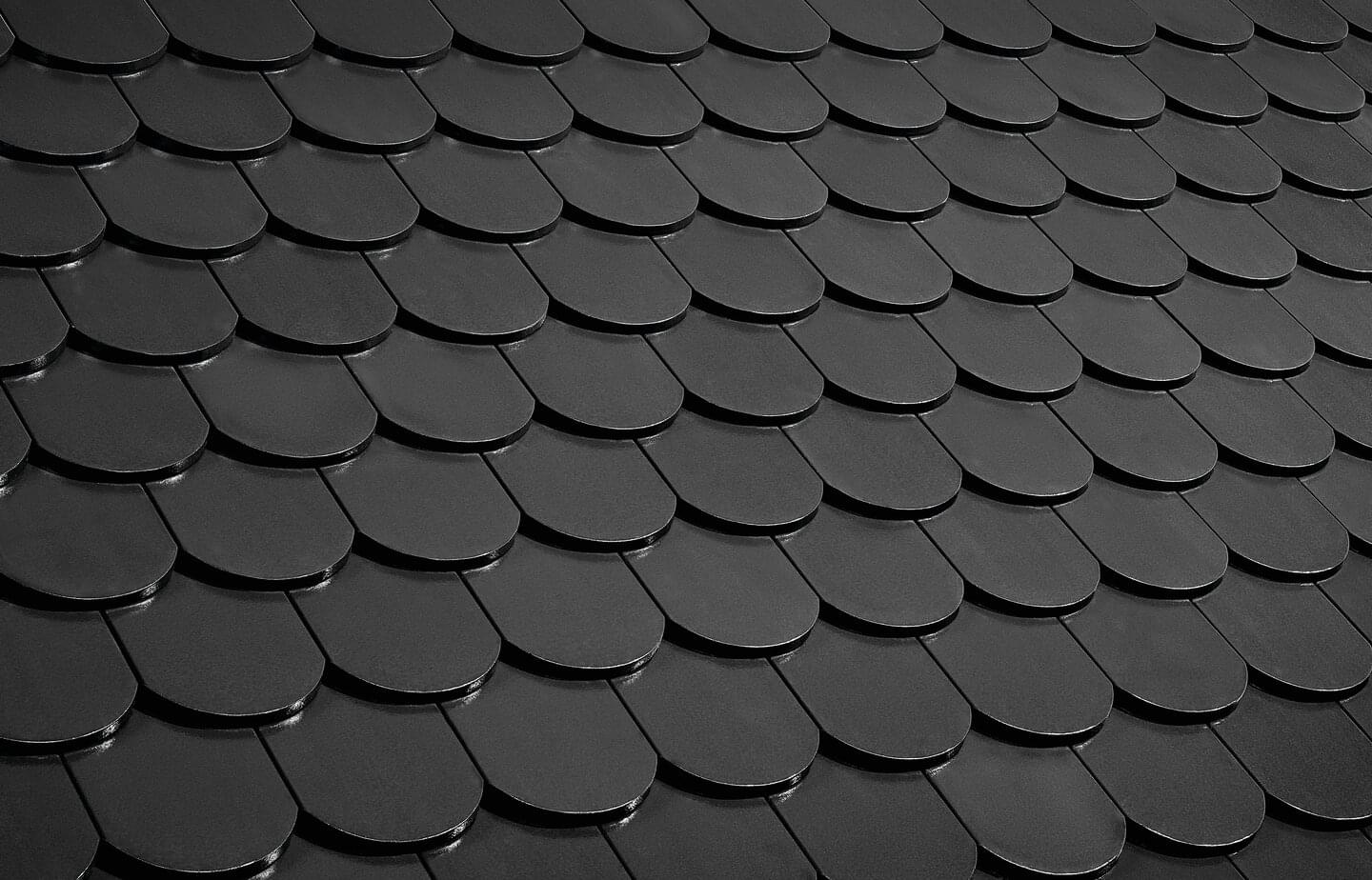

Biberschwanzziegel - Flächenziegel Rot | Dachflächenbild | © © ERLUS AG 2021 Rot
Biberschwanzziegel - Flächenziegel Historic | Dachflächenbild | © © ERLUS AG 2021 Historic
Biberschwanzziegel - Flächenziegel Diamantschwarz | Dachflächenbild | © © ERLUS AG 2021 Diamantschwarz
Biberschwanzziegel - Flächenziegel Maroon | Dachflächenbild | © © ERLUS AG 2021 Maroon

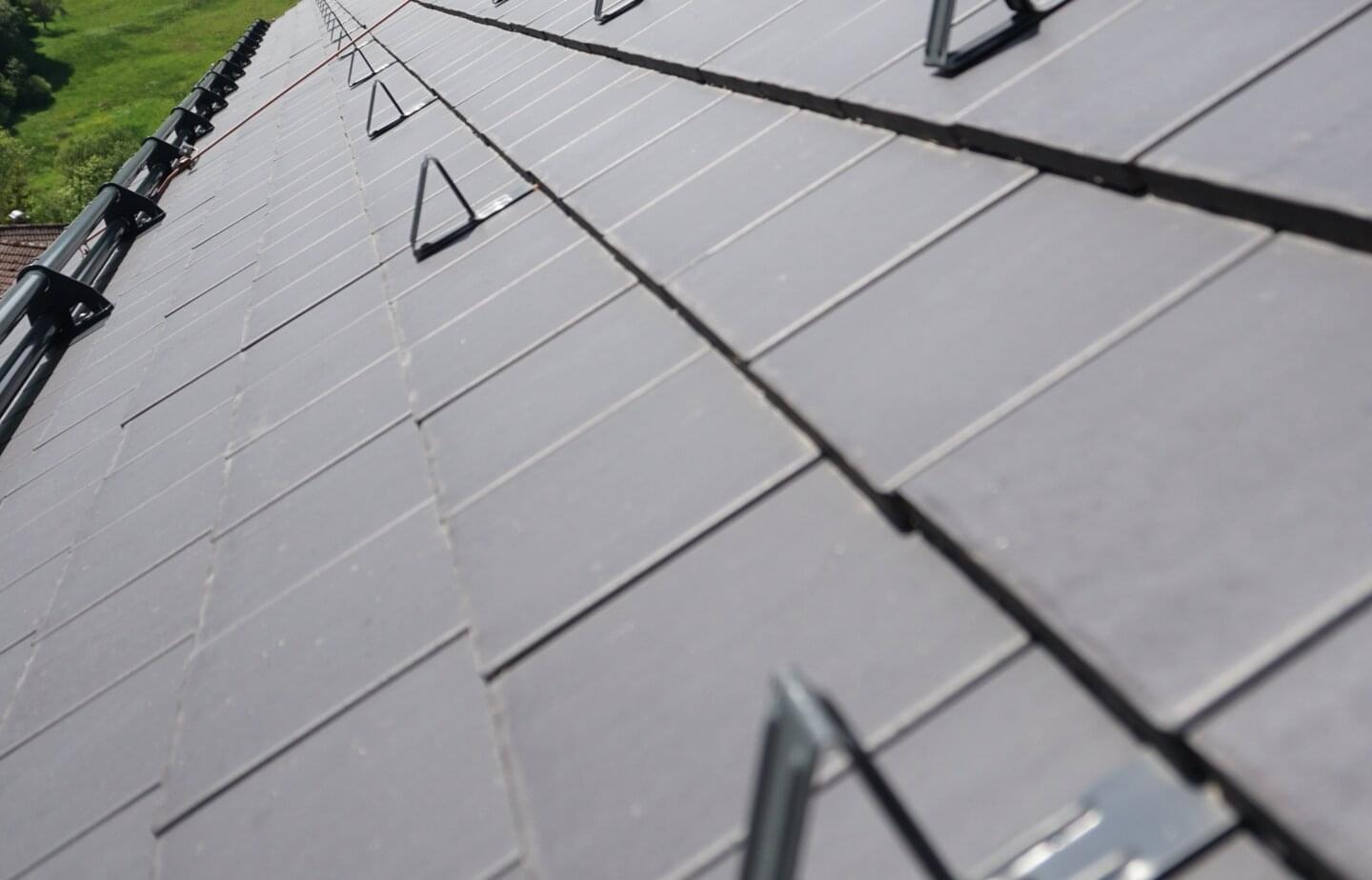

Biberschwanzziegel - Flächenziegel Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

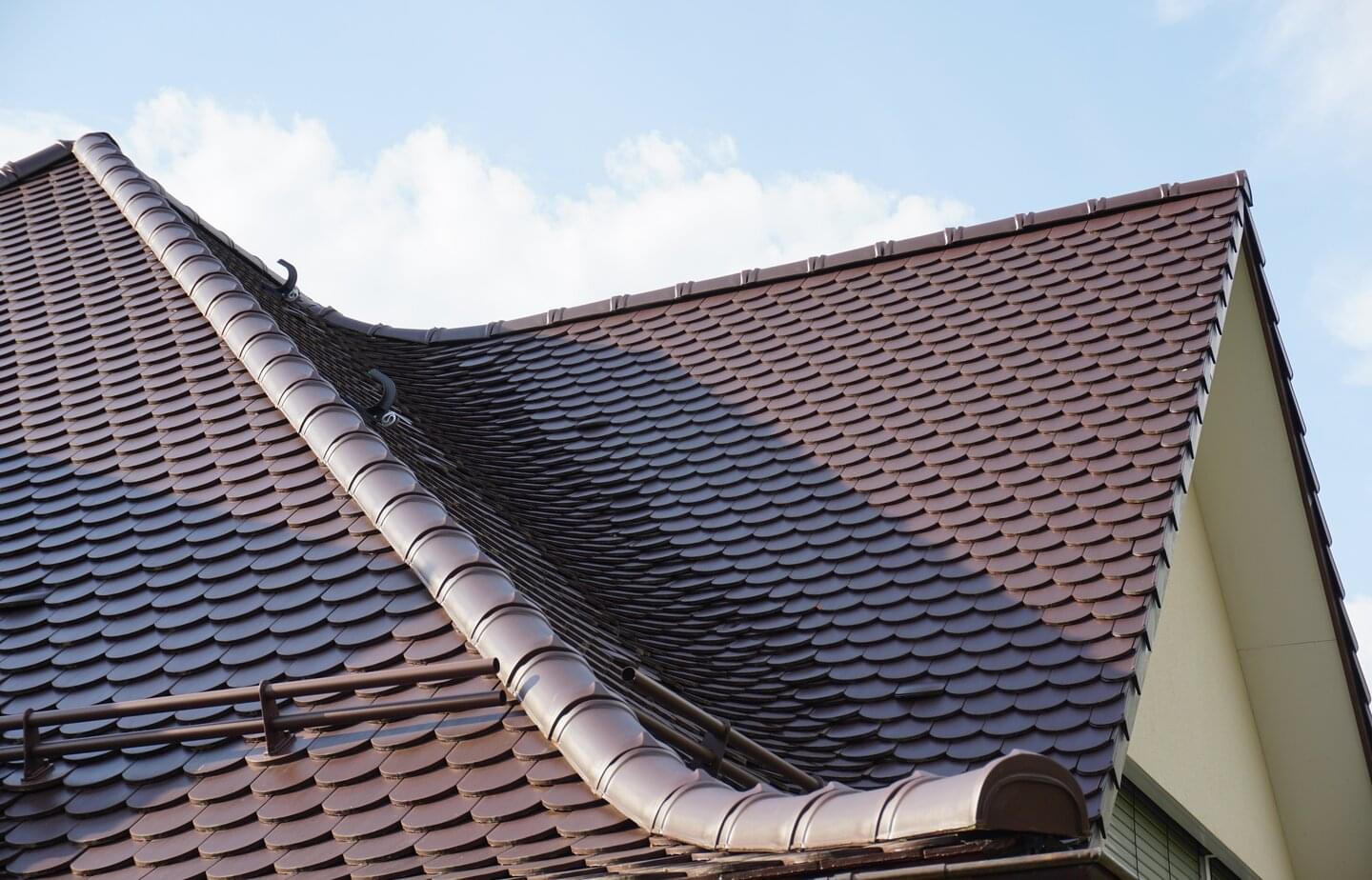

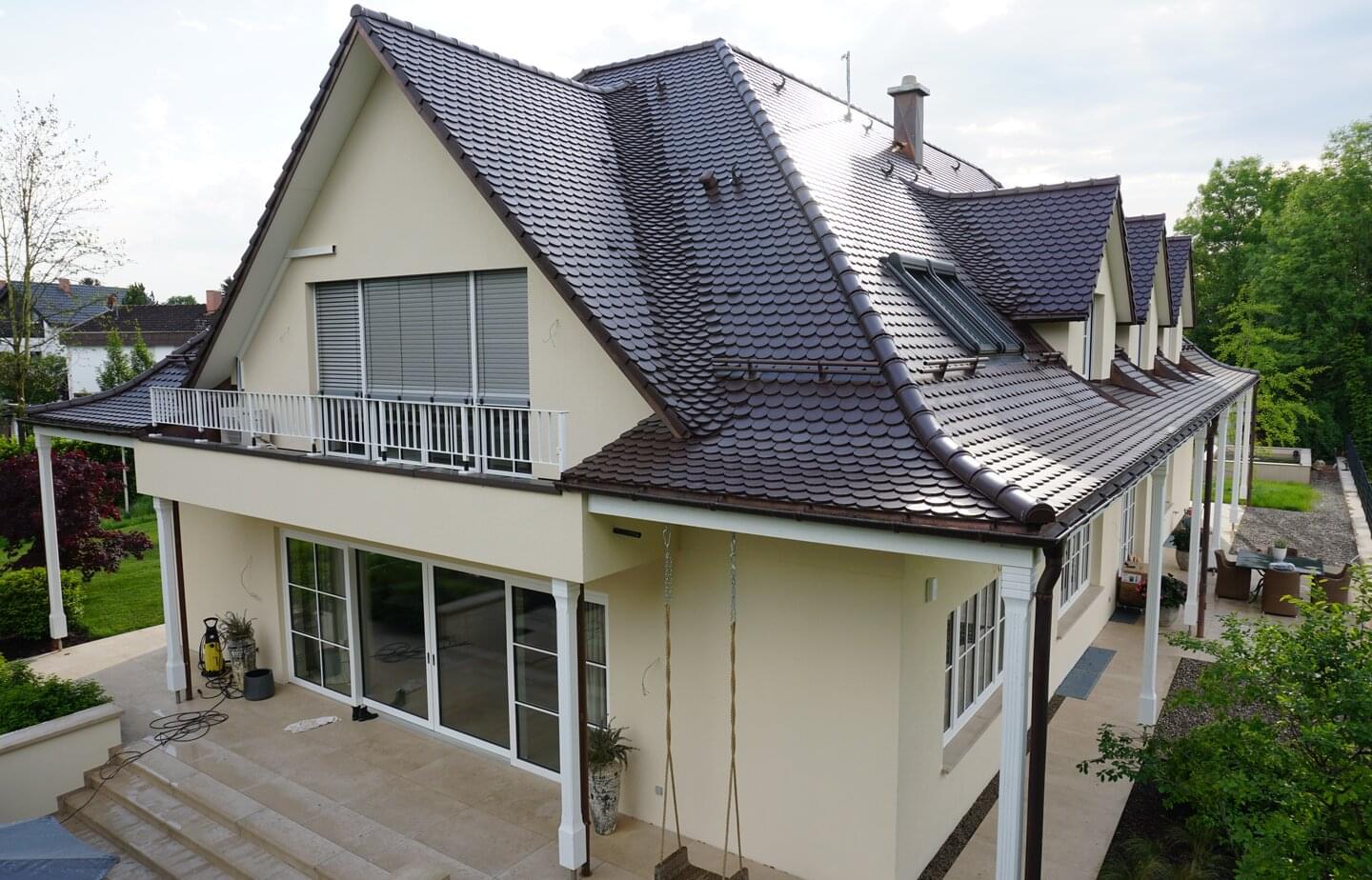

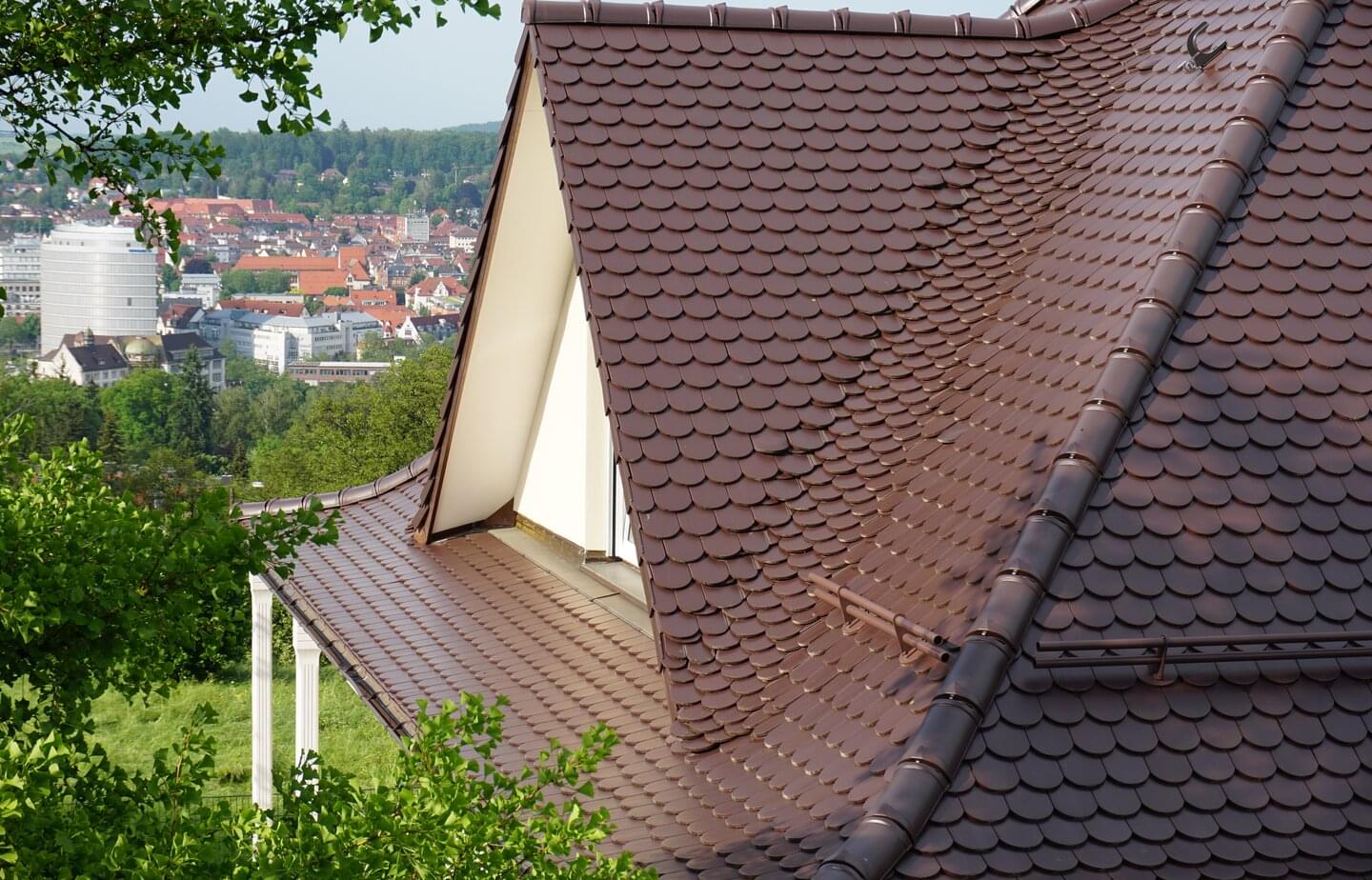

Biberschwanzziegel - Flächenziegel Brazilbraun | Dachflächenbild | © © ERLUS AG 2021 Brazilbraun

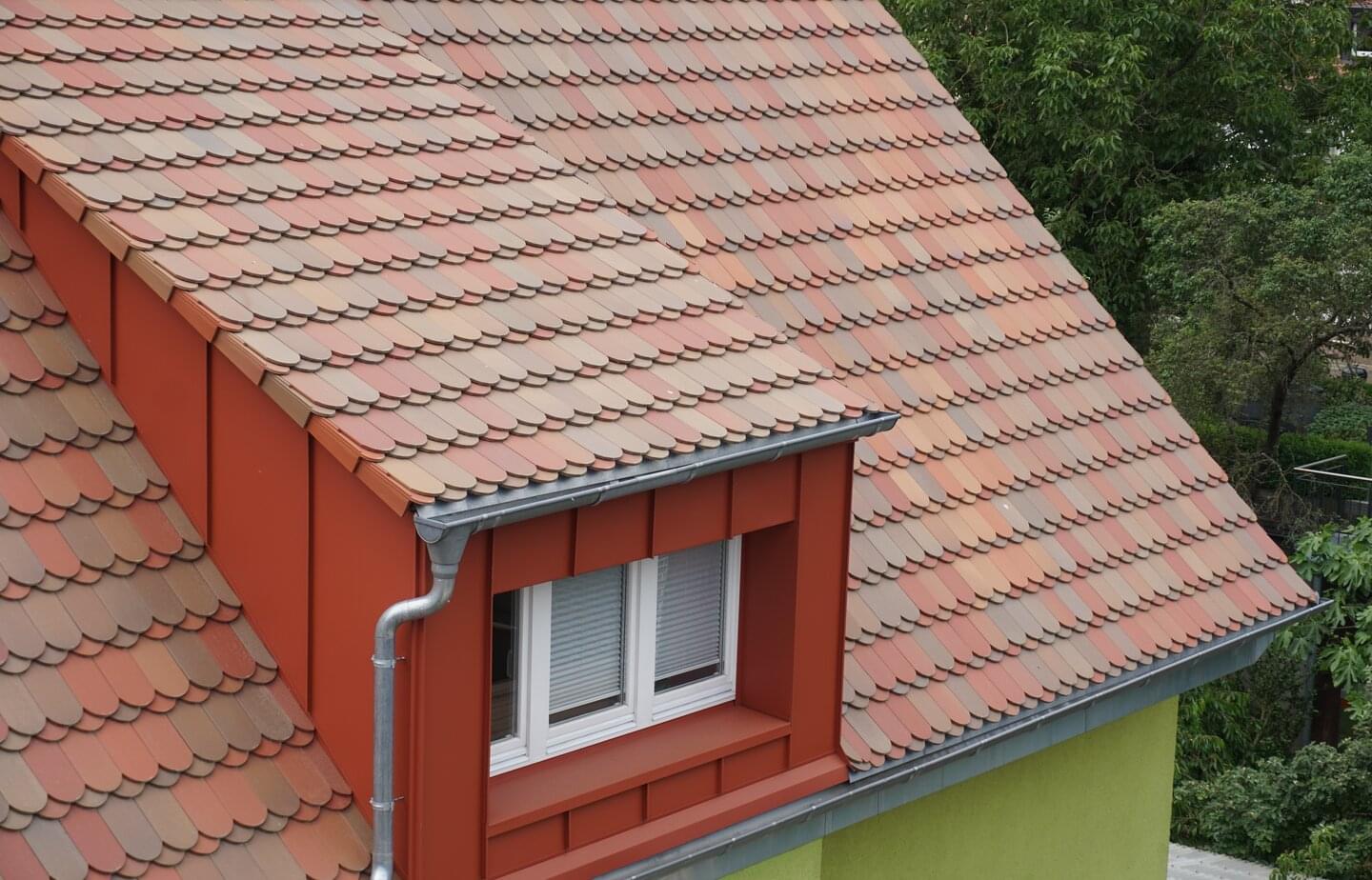

Ergoldsbacher Sinterbiber Rundschnitt 1. Sorte sinterrot  | Dachflächenbild | © © ERLUS AG 2021 Sinterbiber Sinterrot
Ergoldsbacher Sinterbiber Rundschnitt 1. Sorte siena  | Dachflächenbild | © © ERLUS AG 2021 Sinterbiber Siena

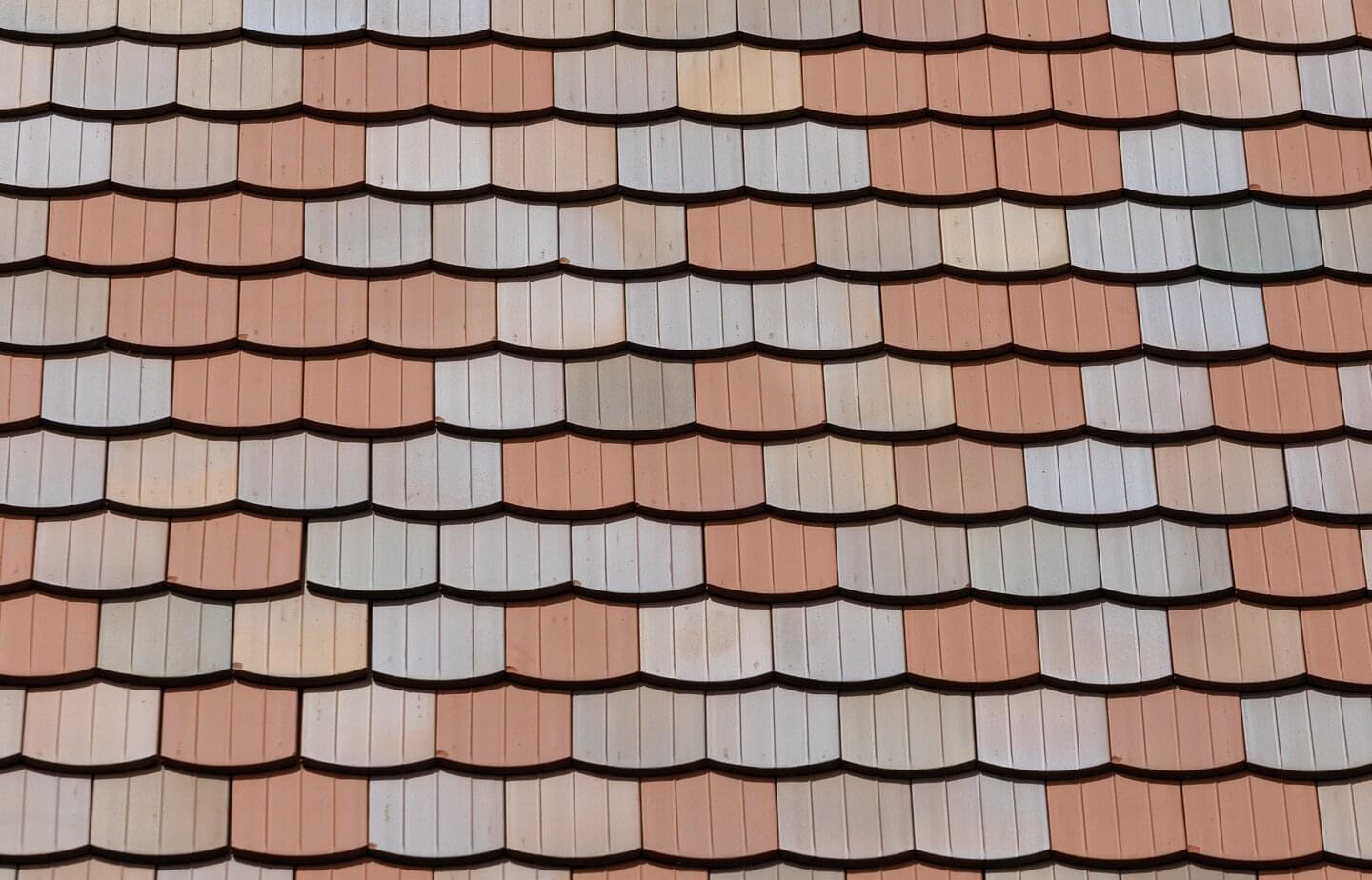

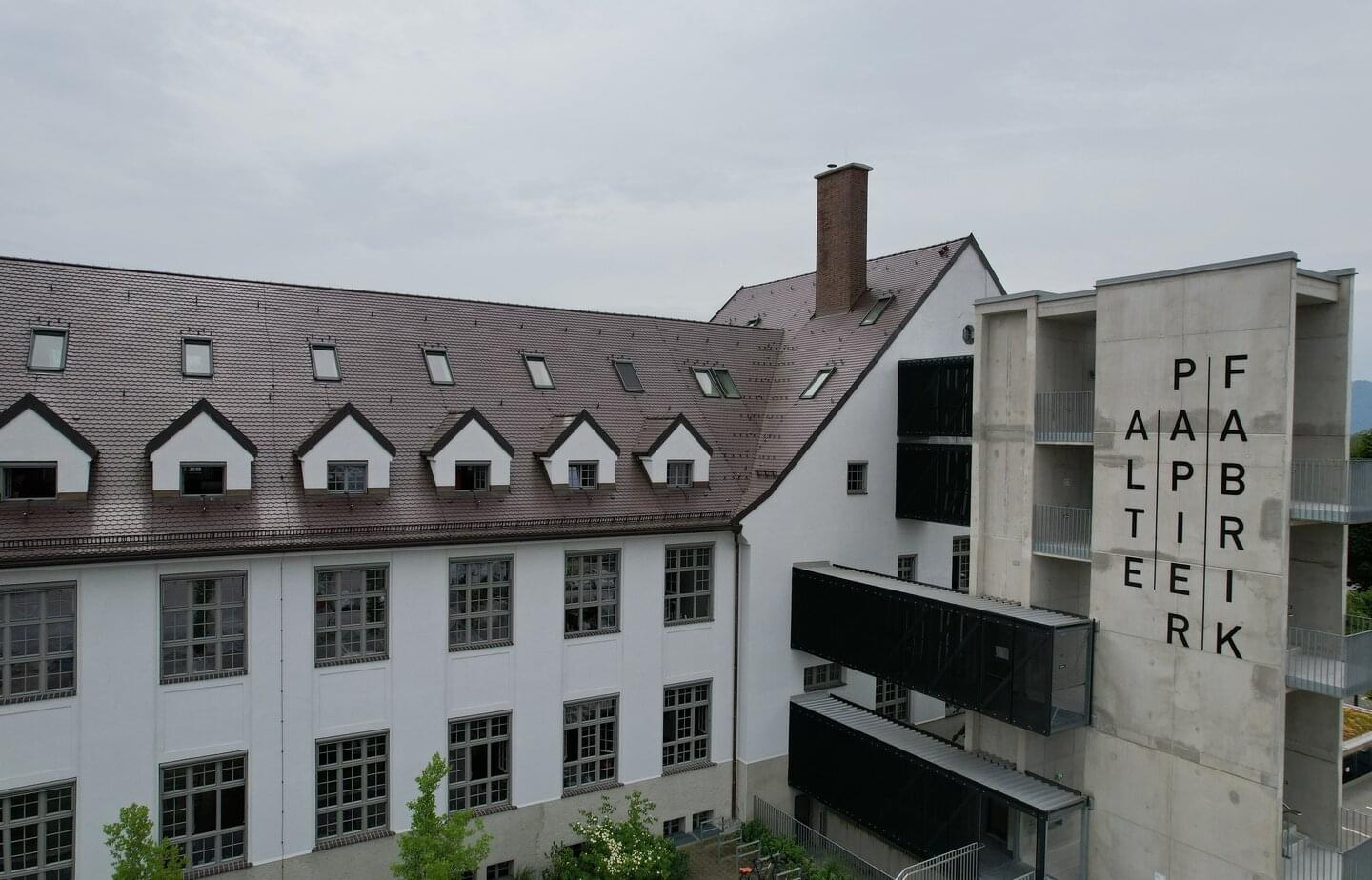

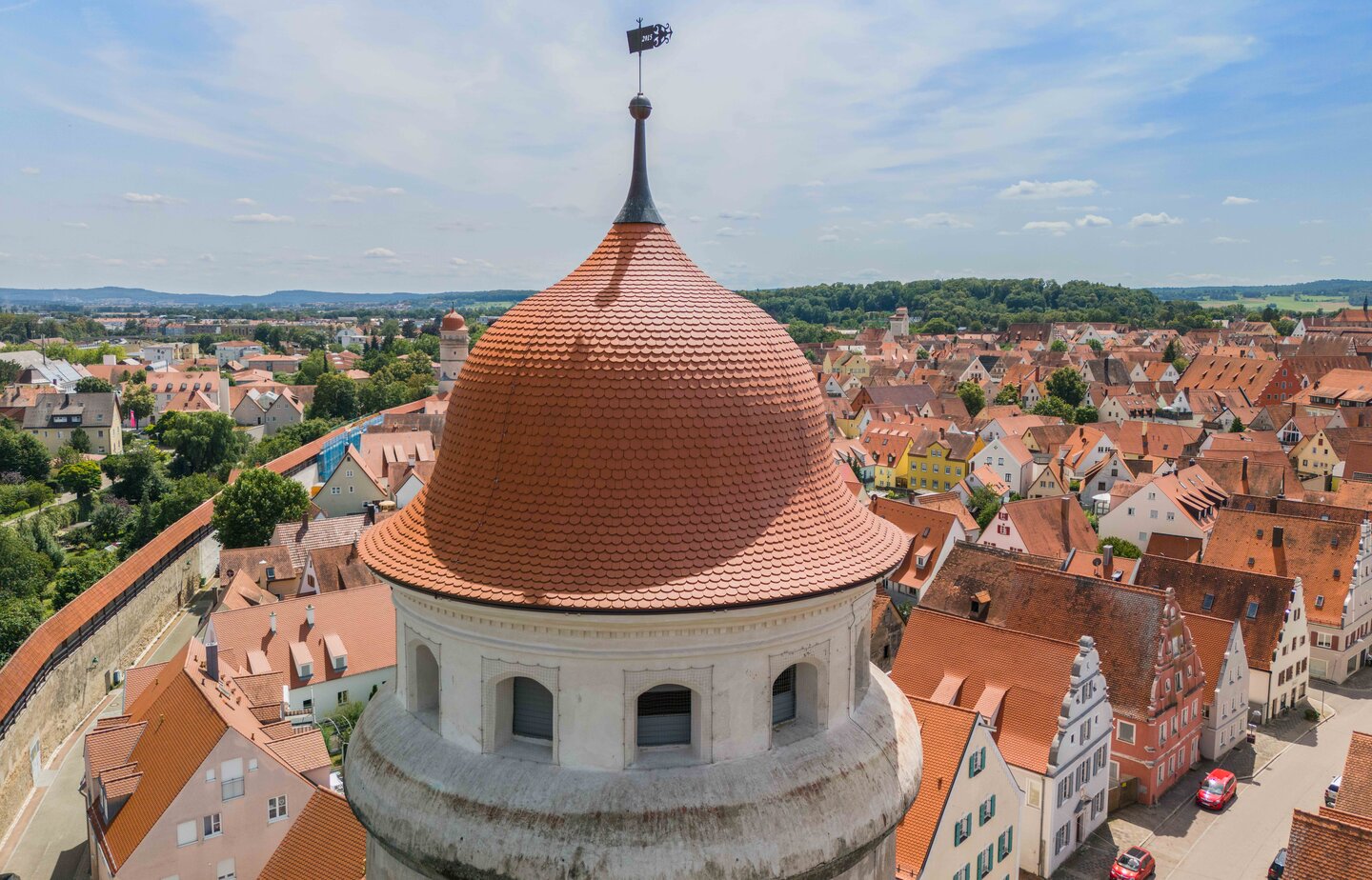

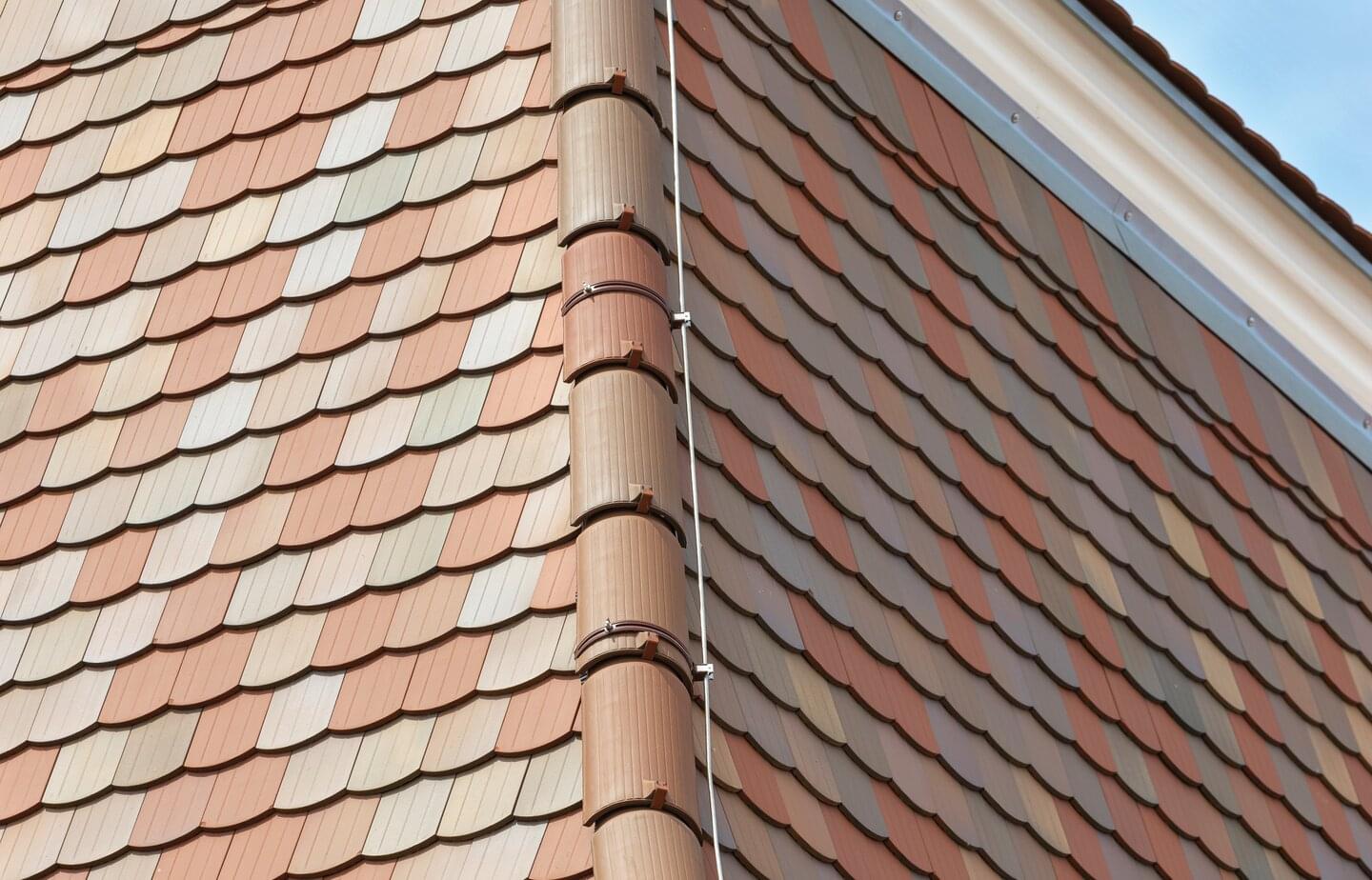

Referenzobjekte

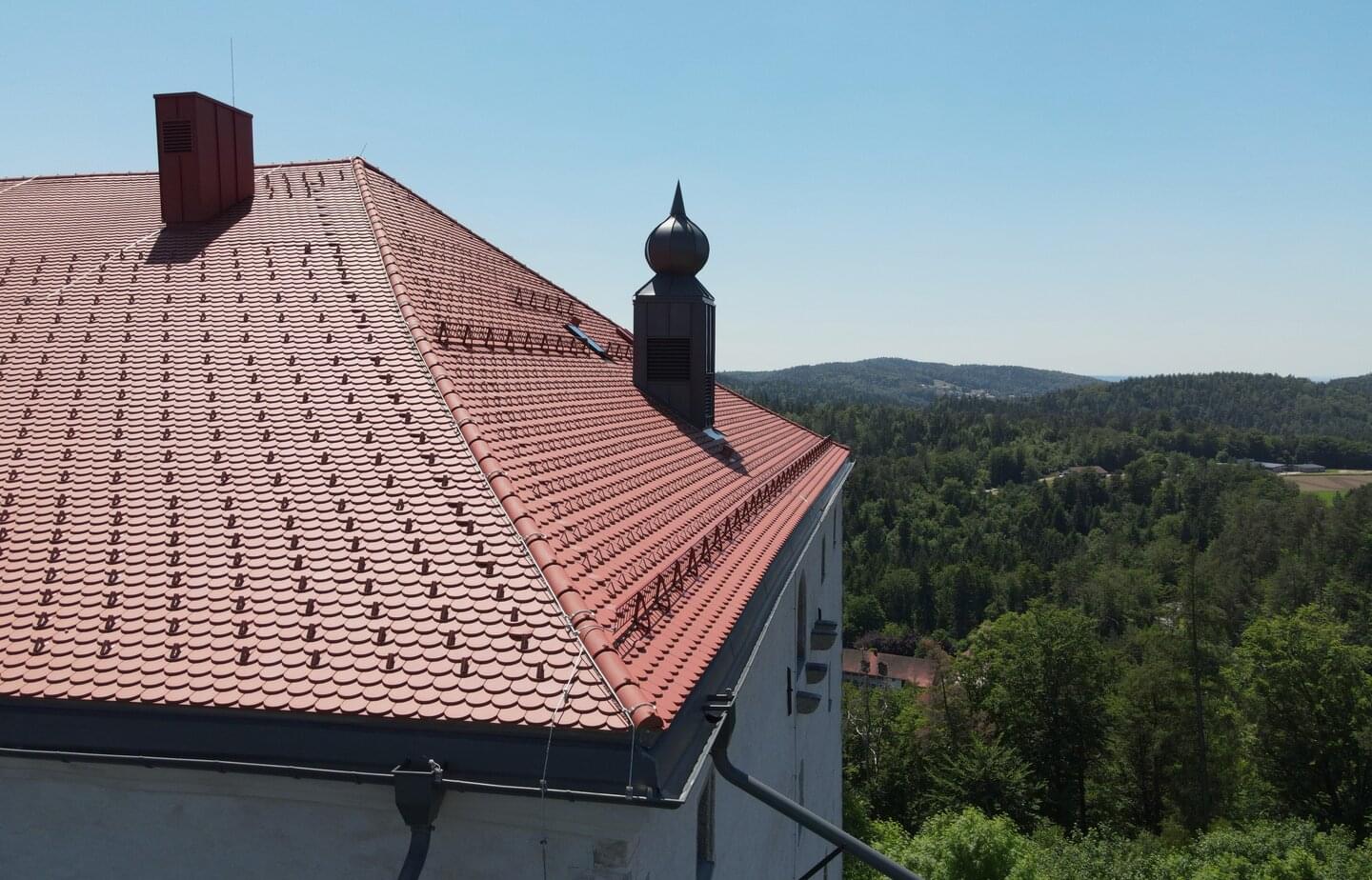

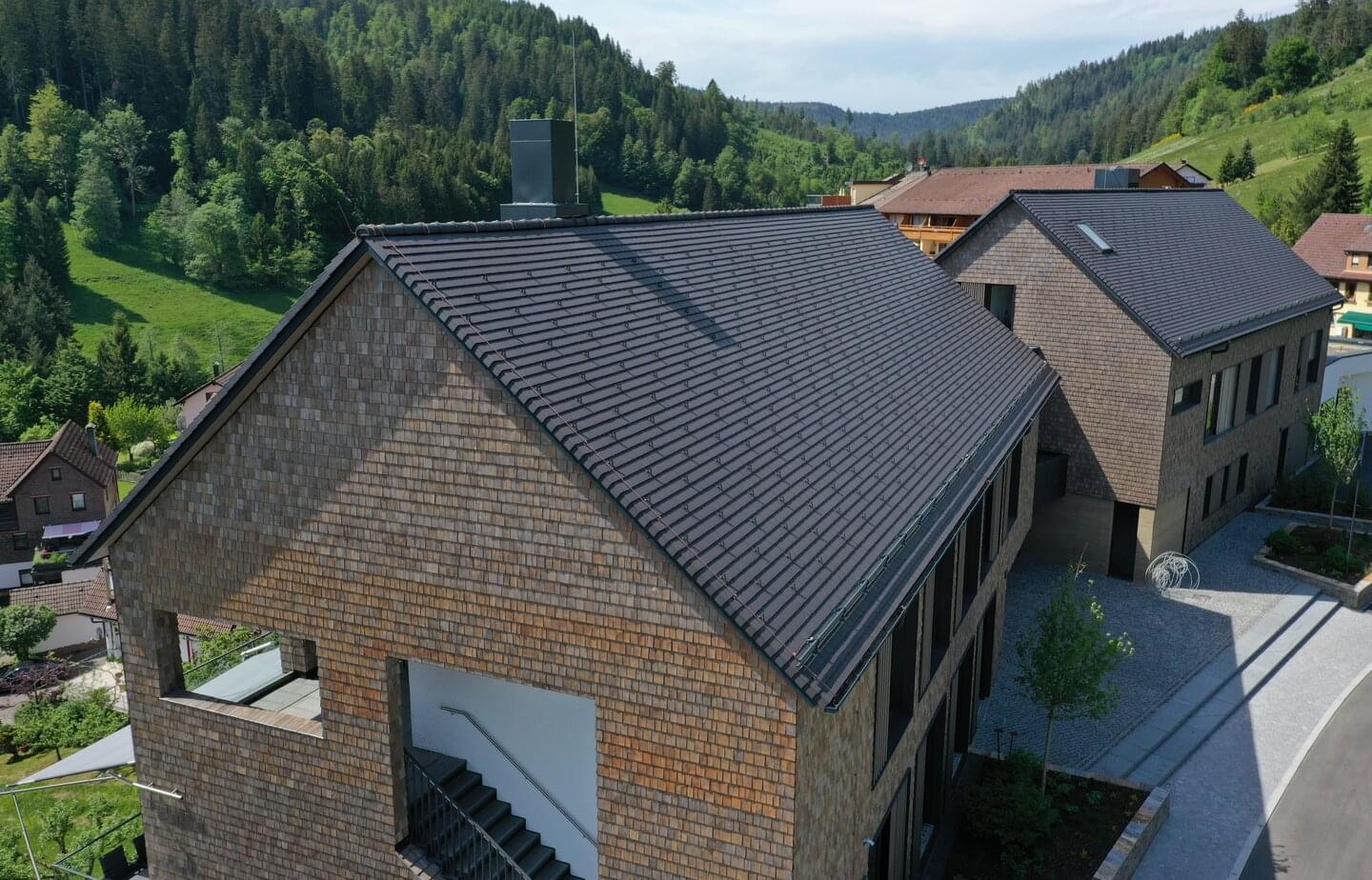

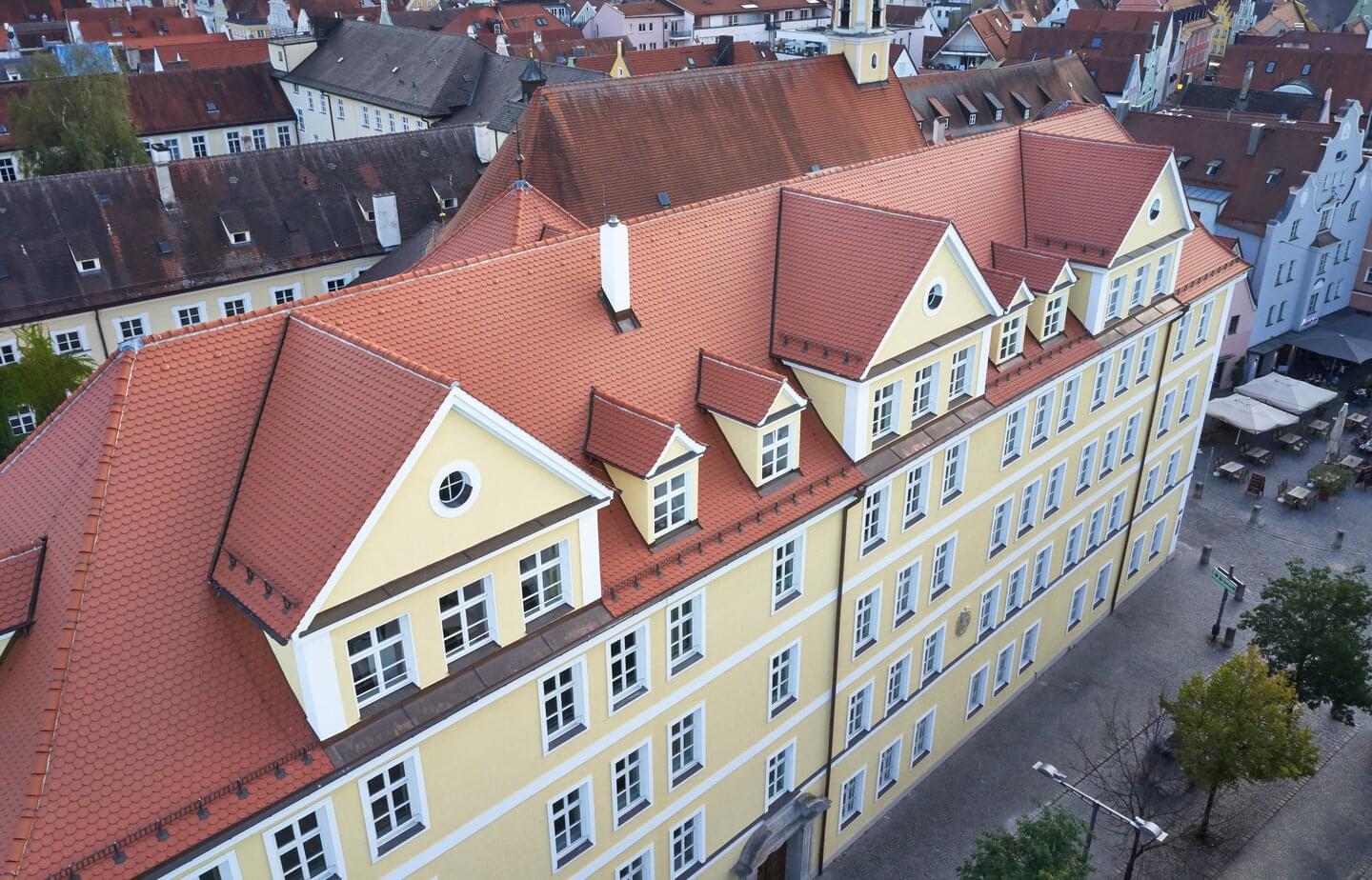

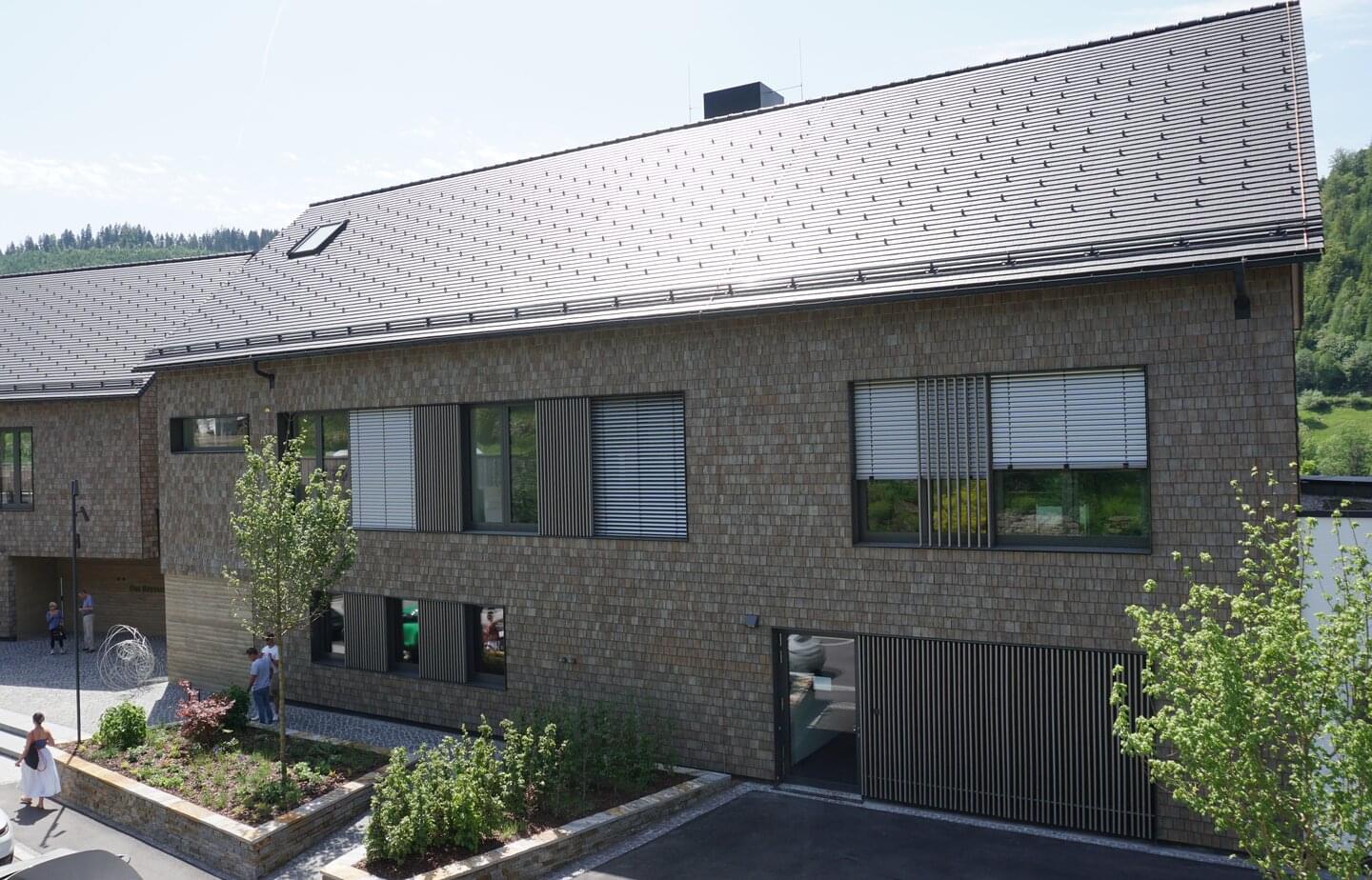

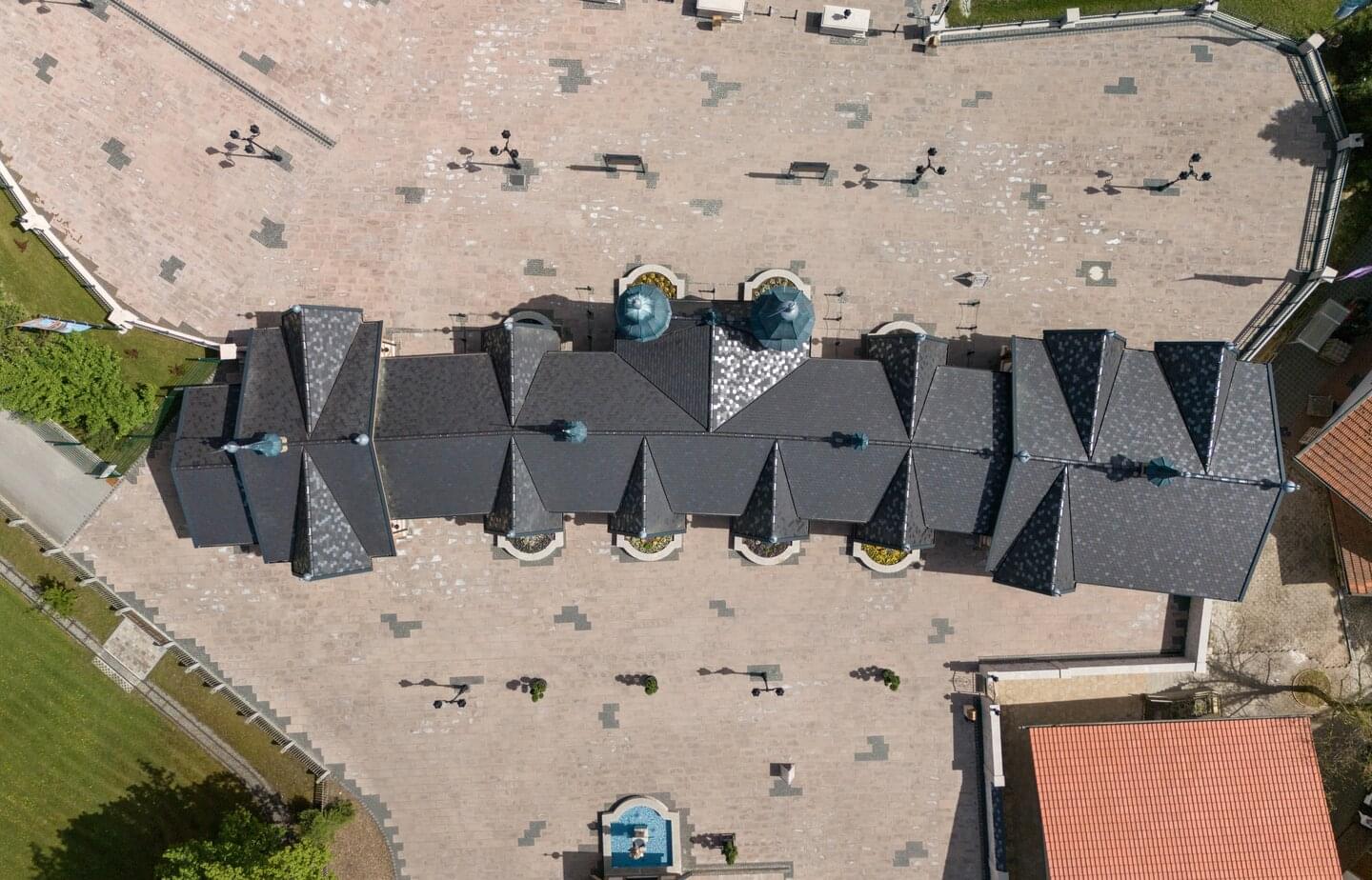

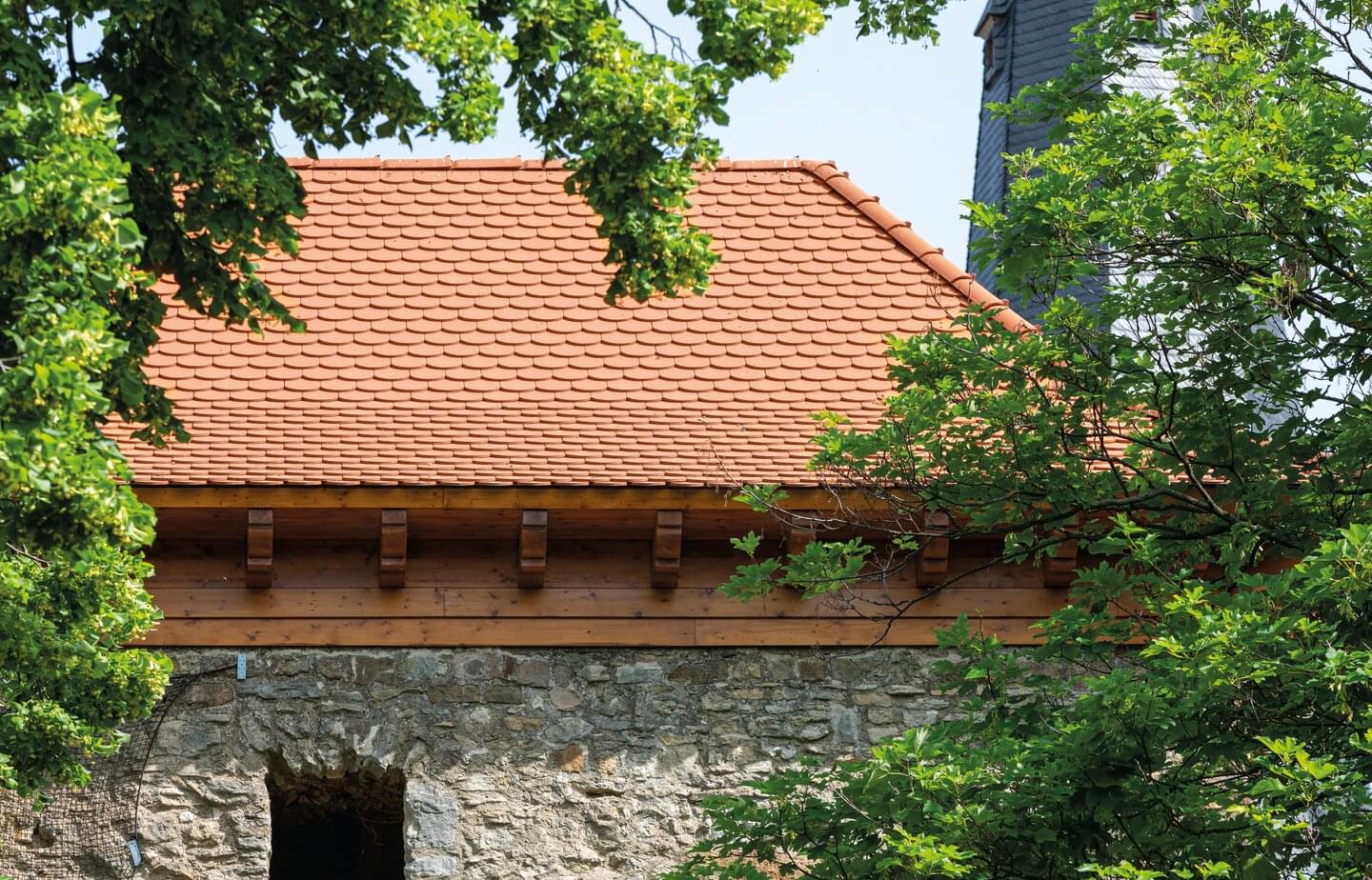

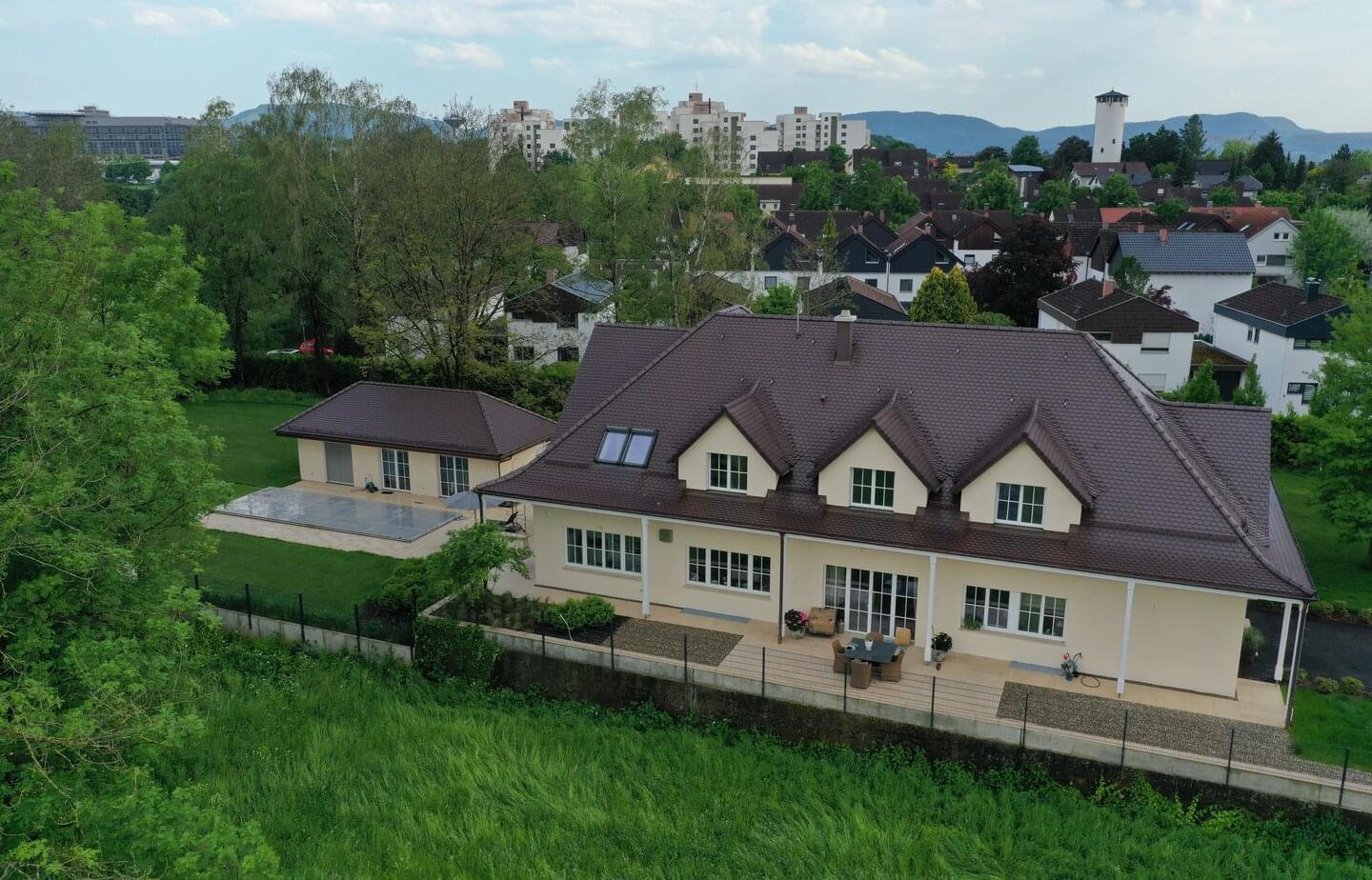

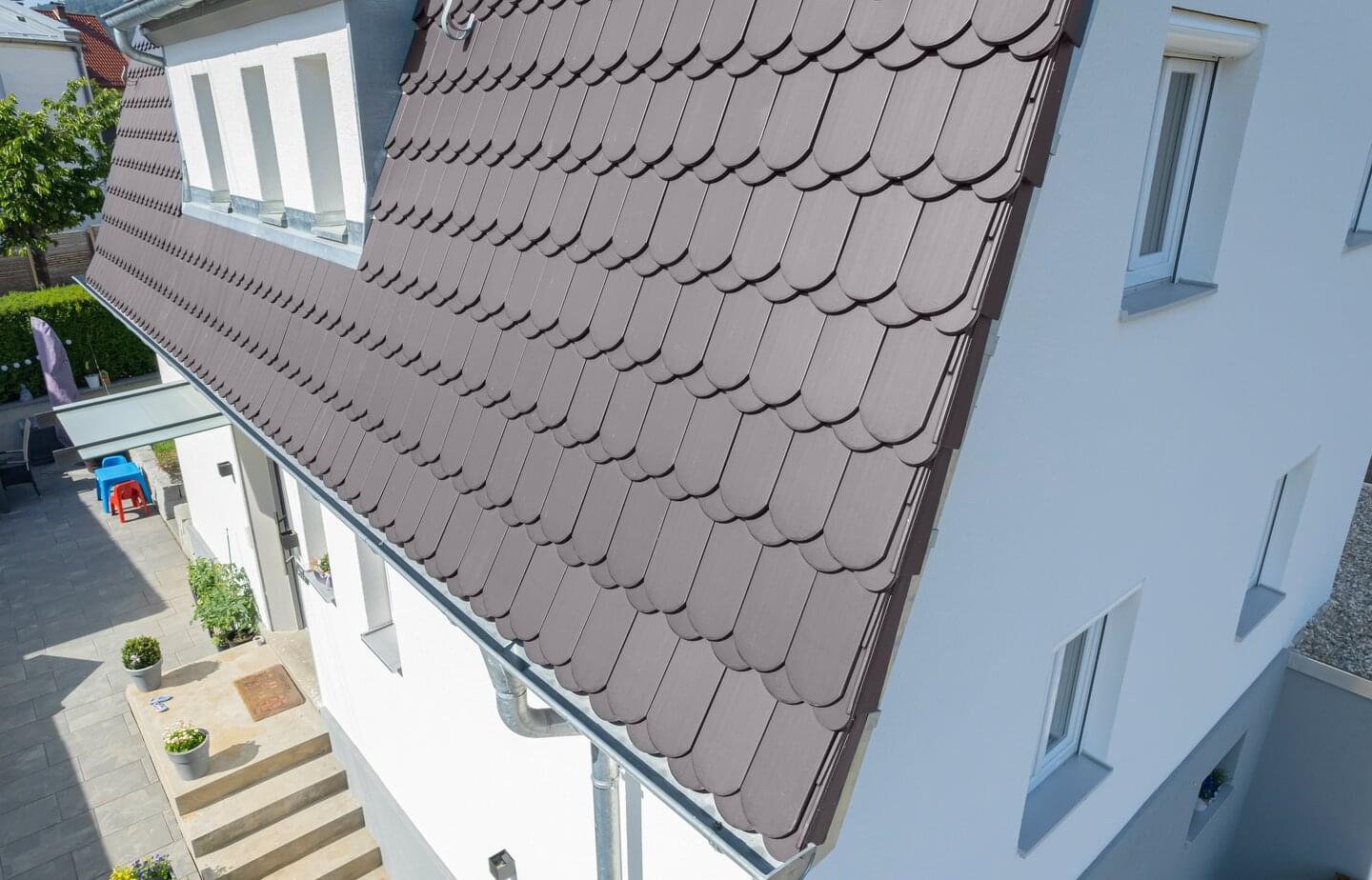

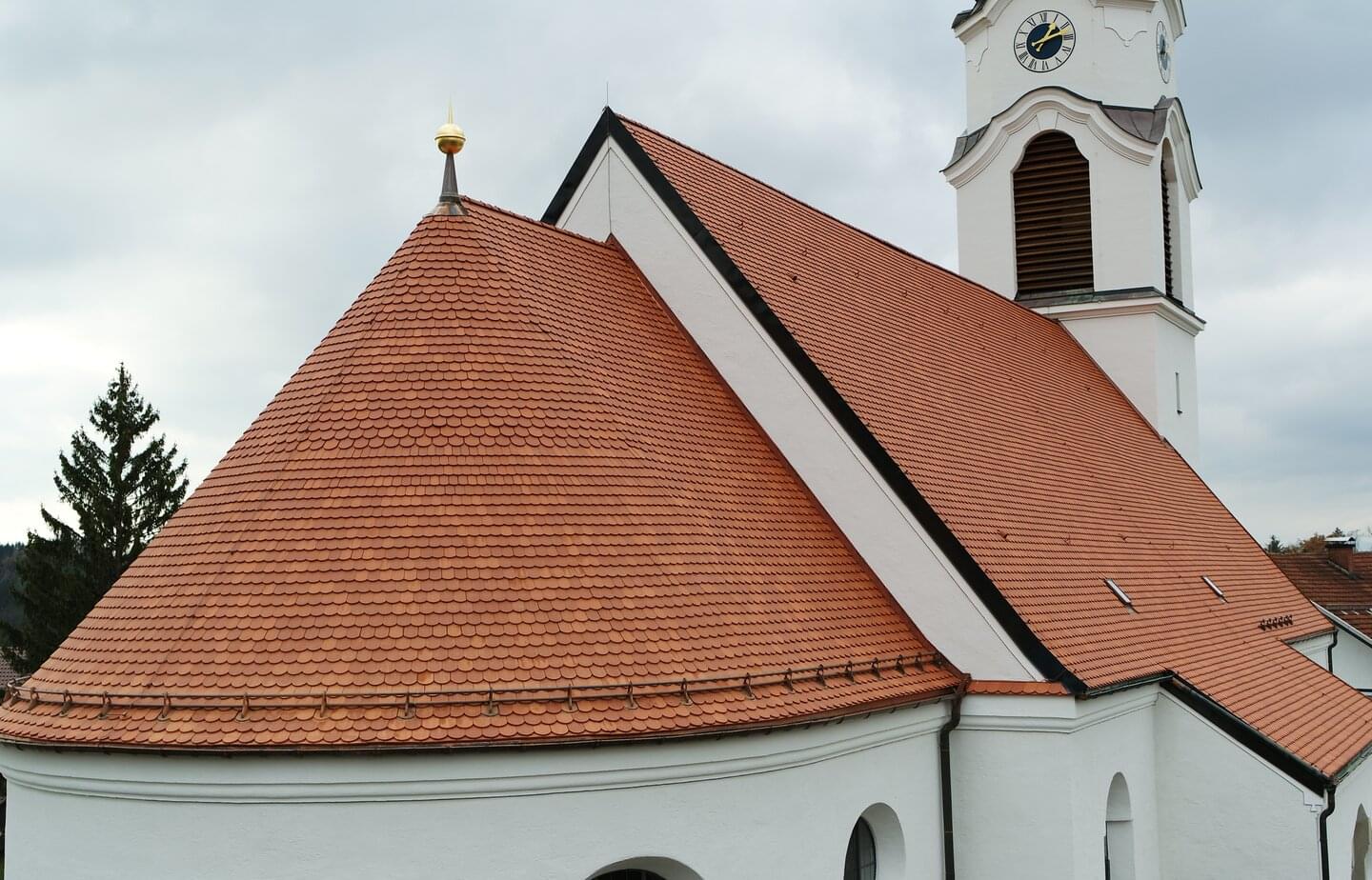

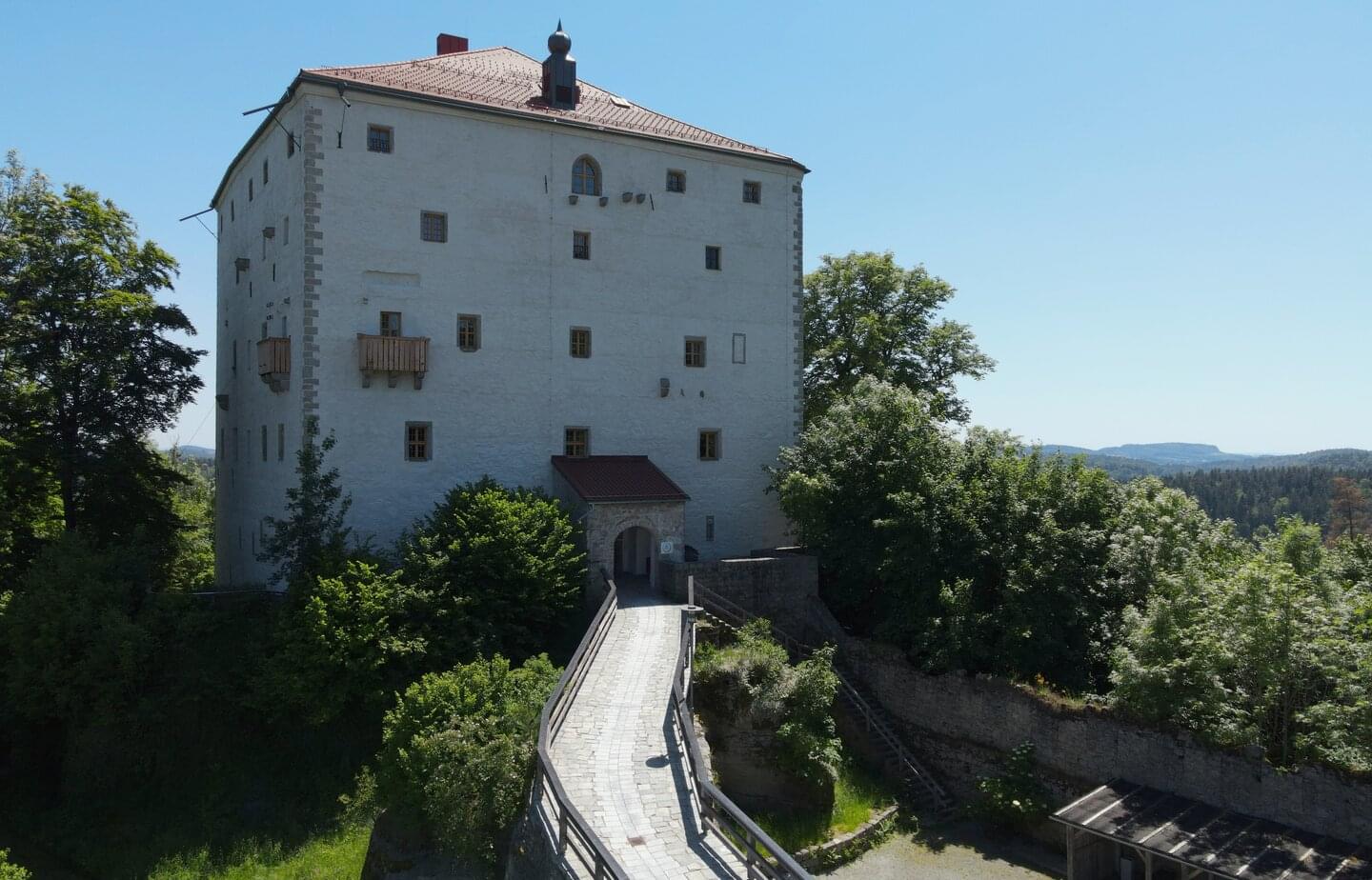

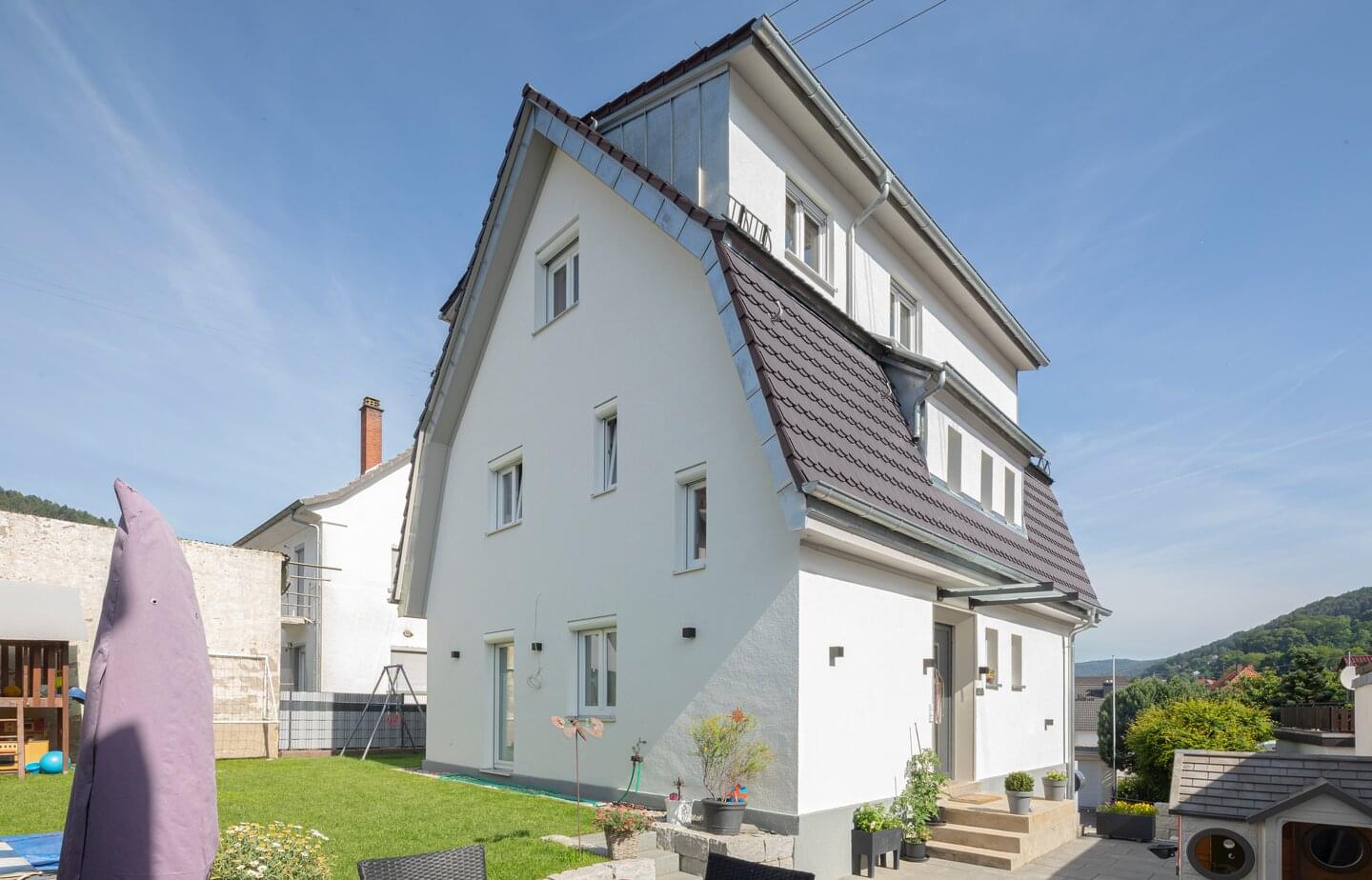

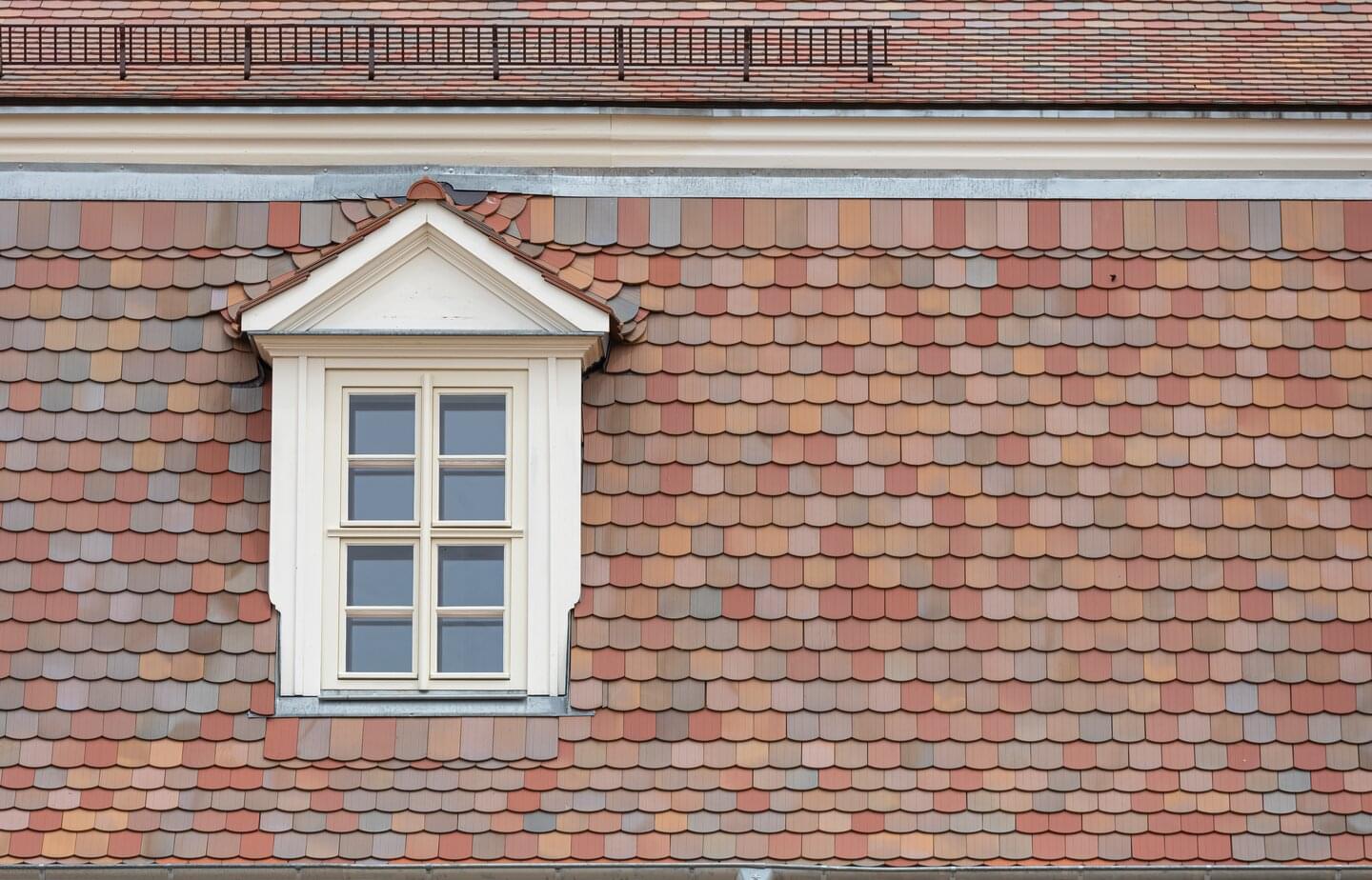

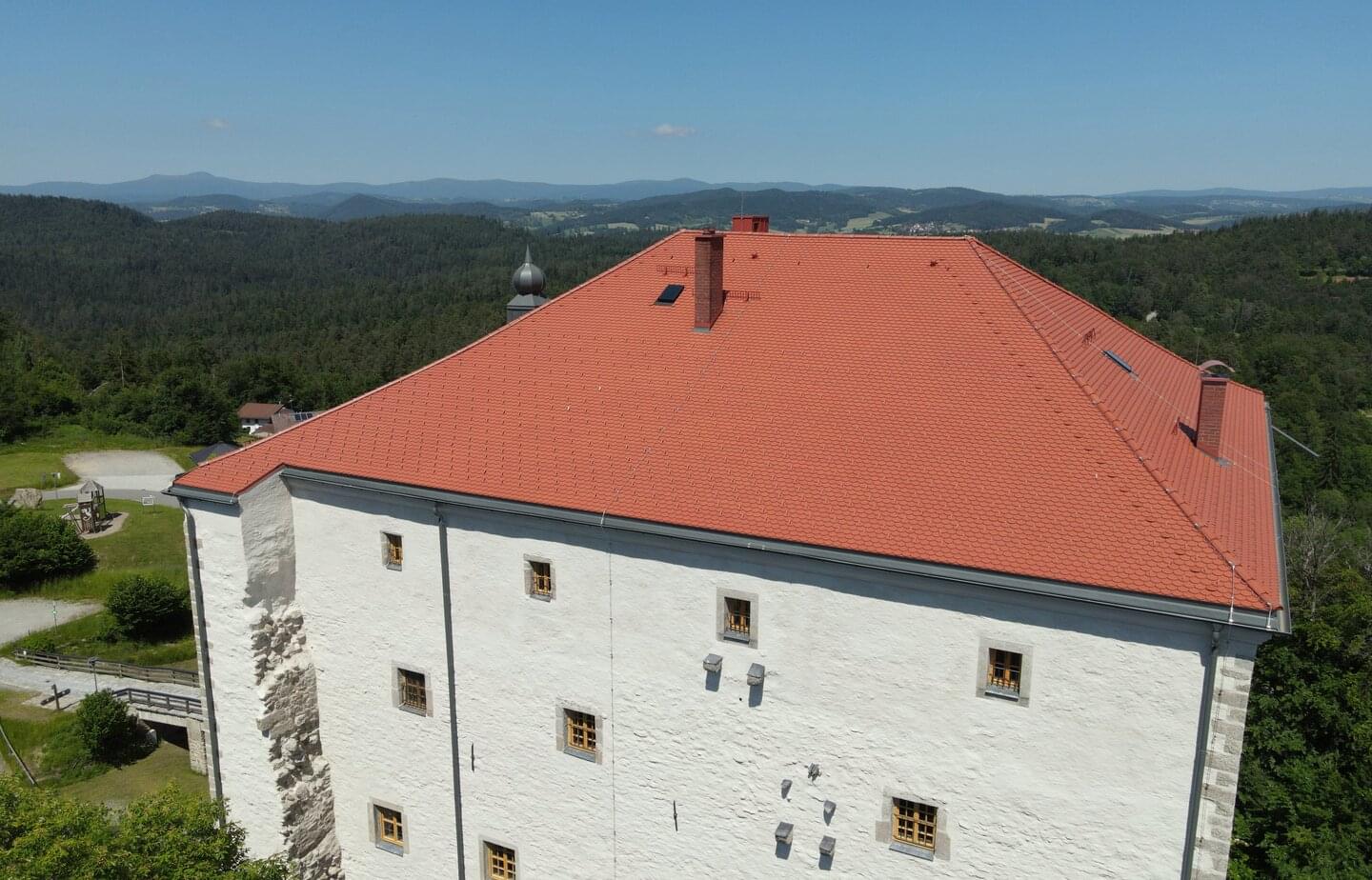

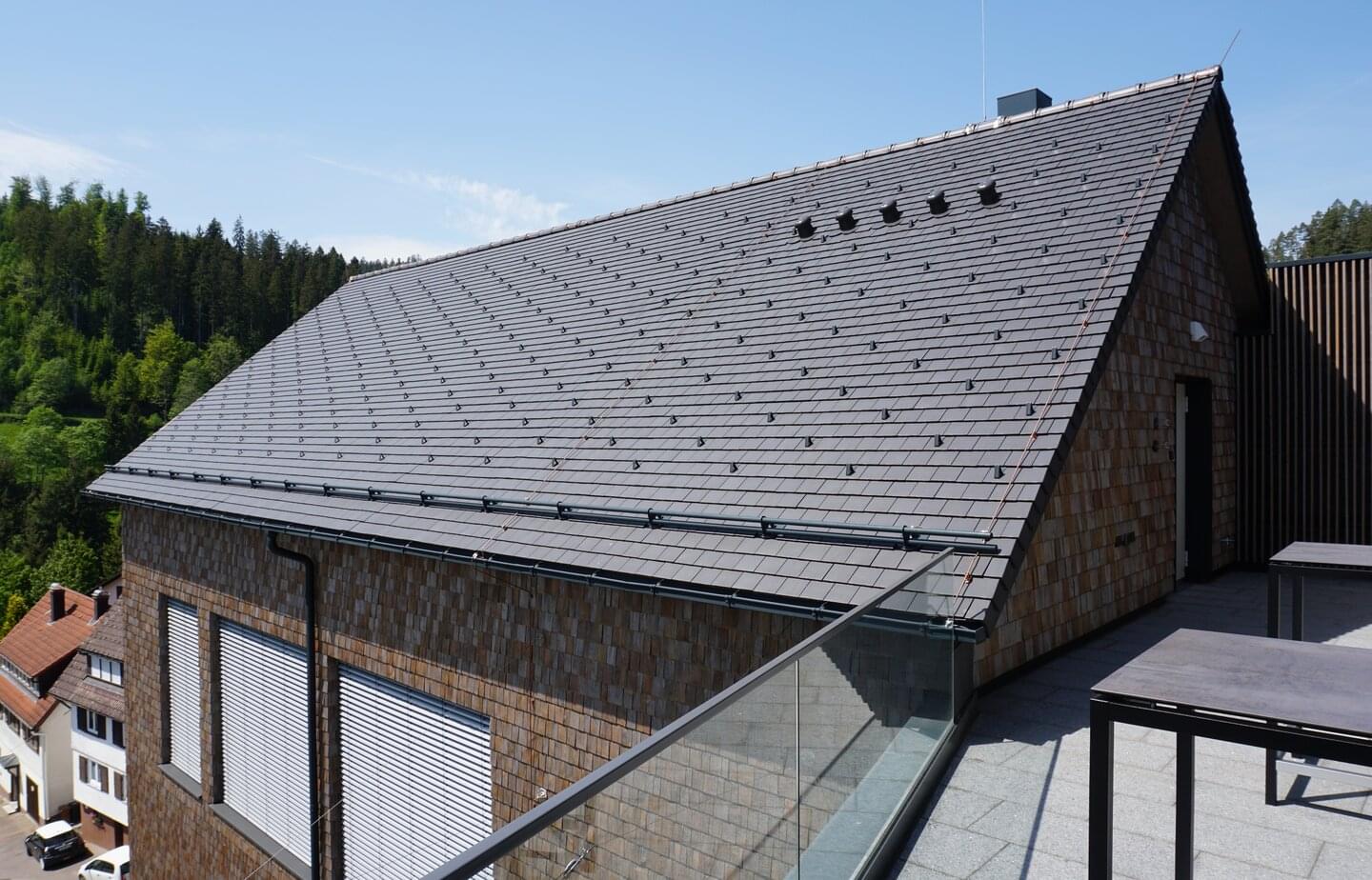

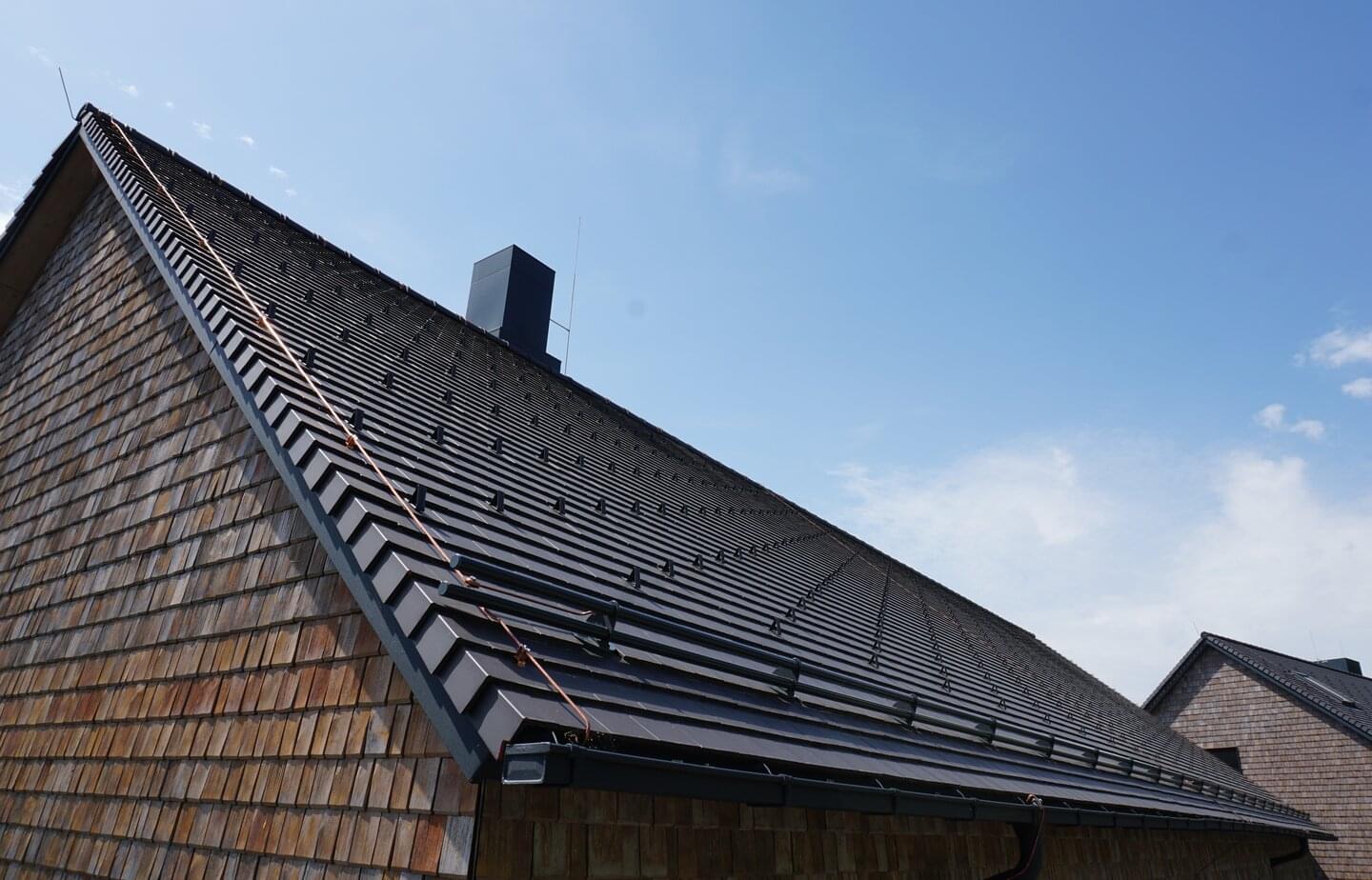

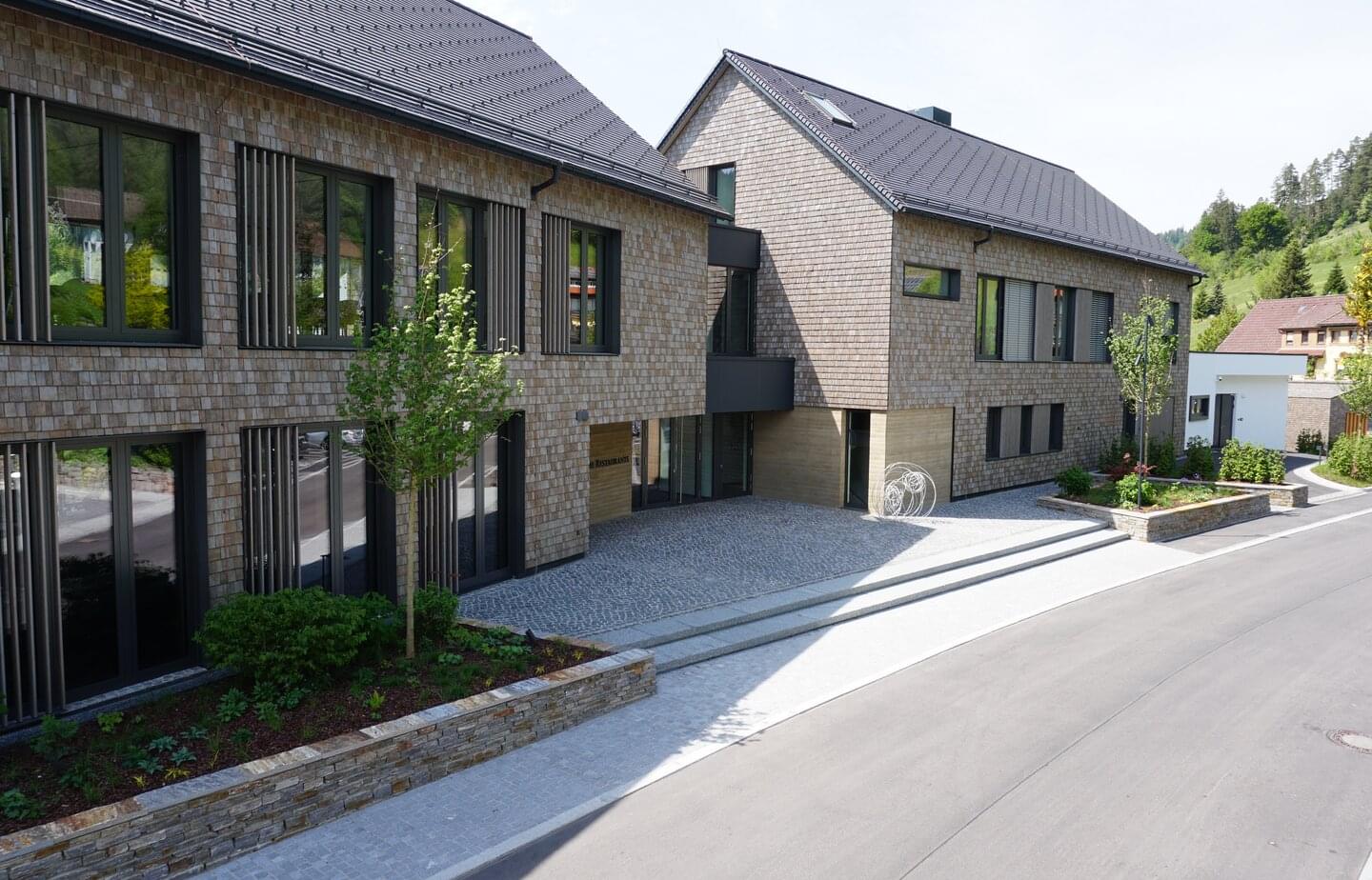

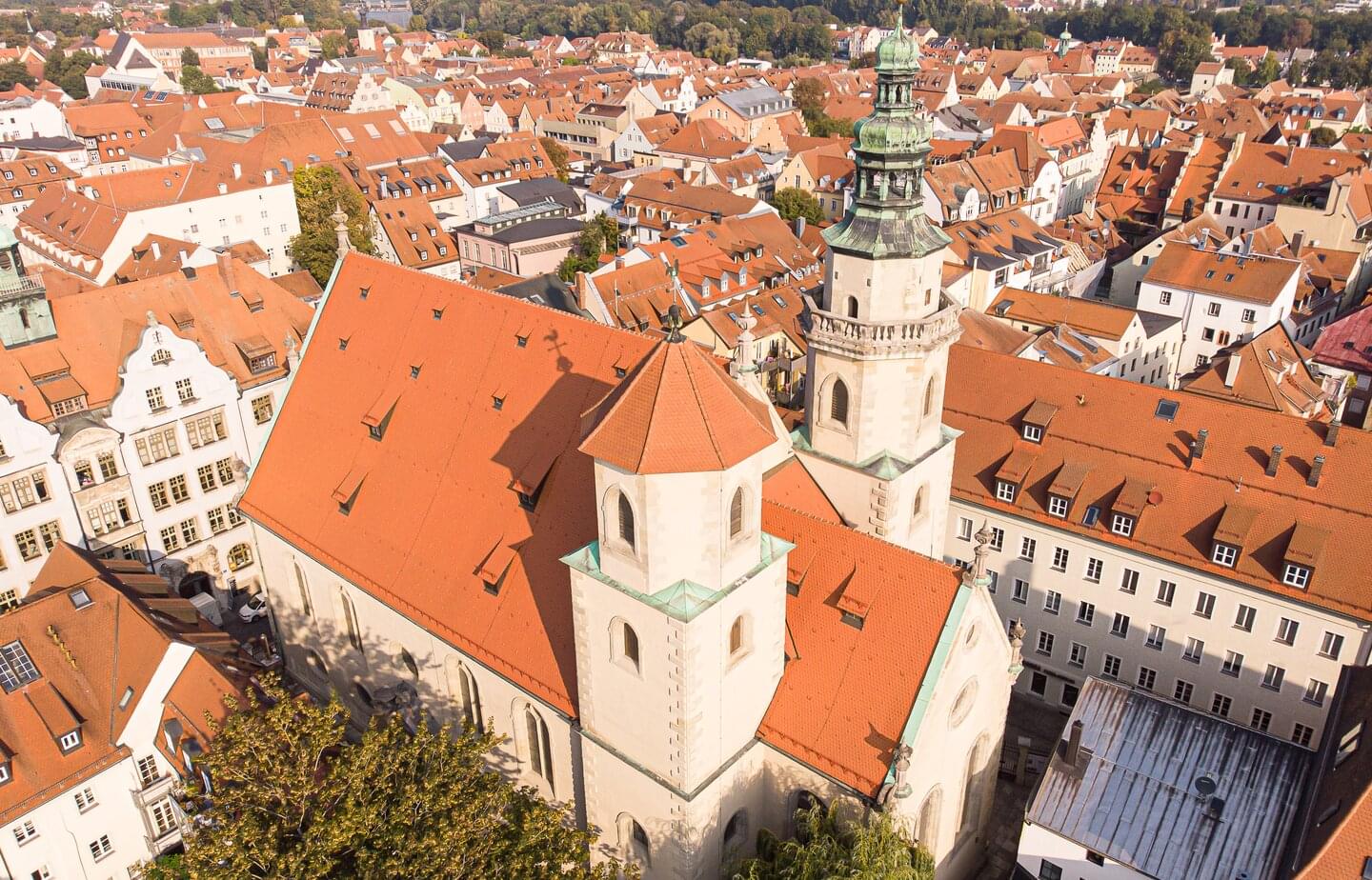

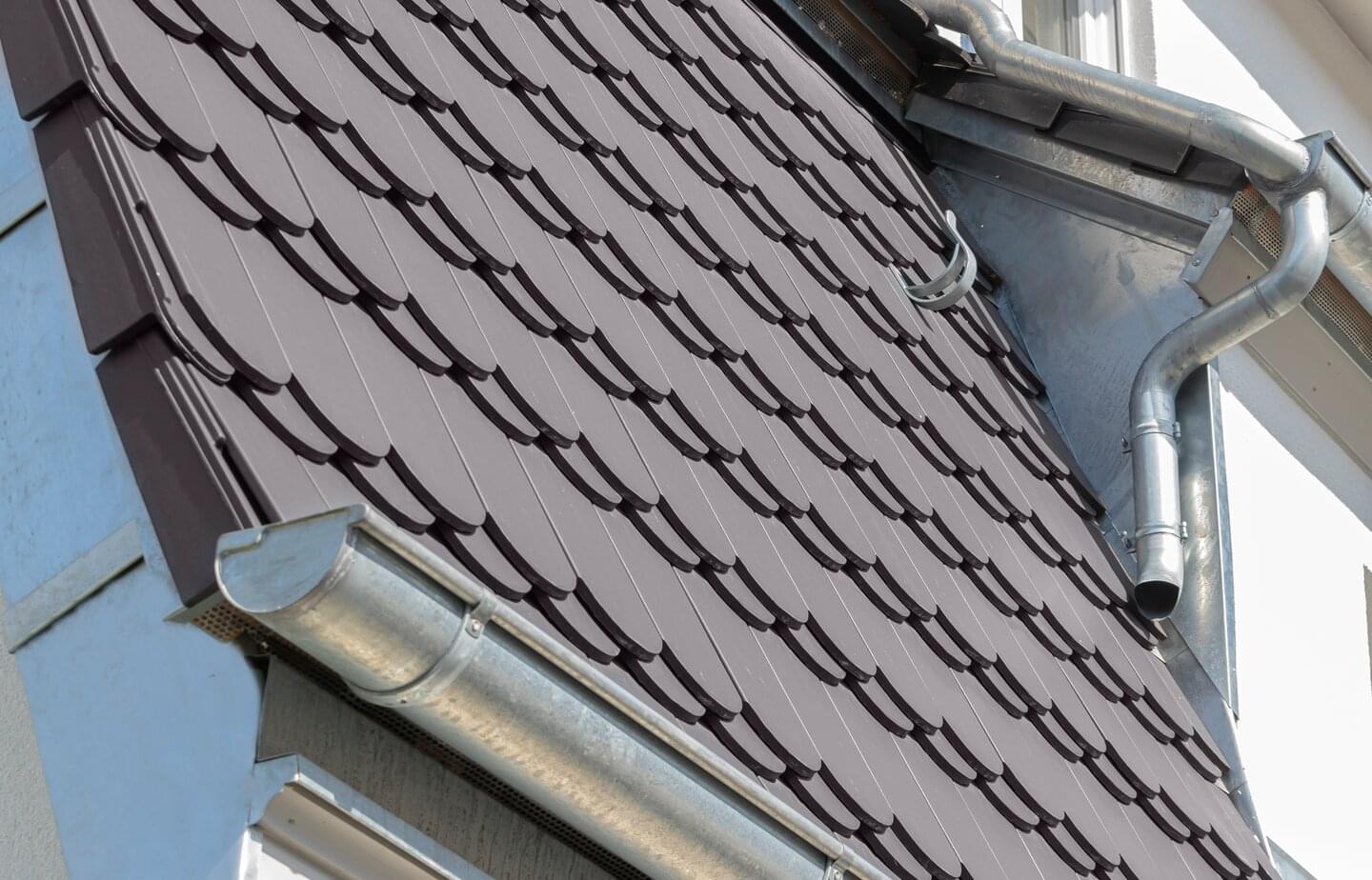

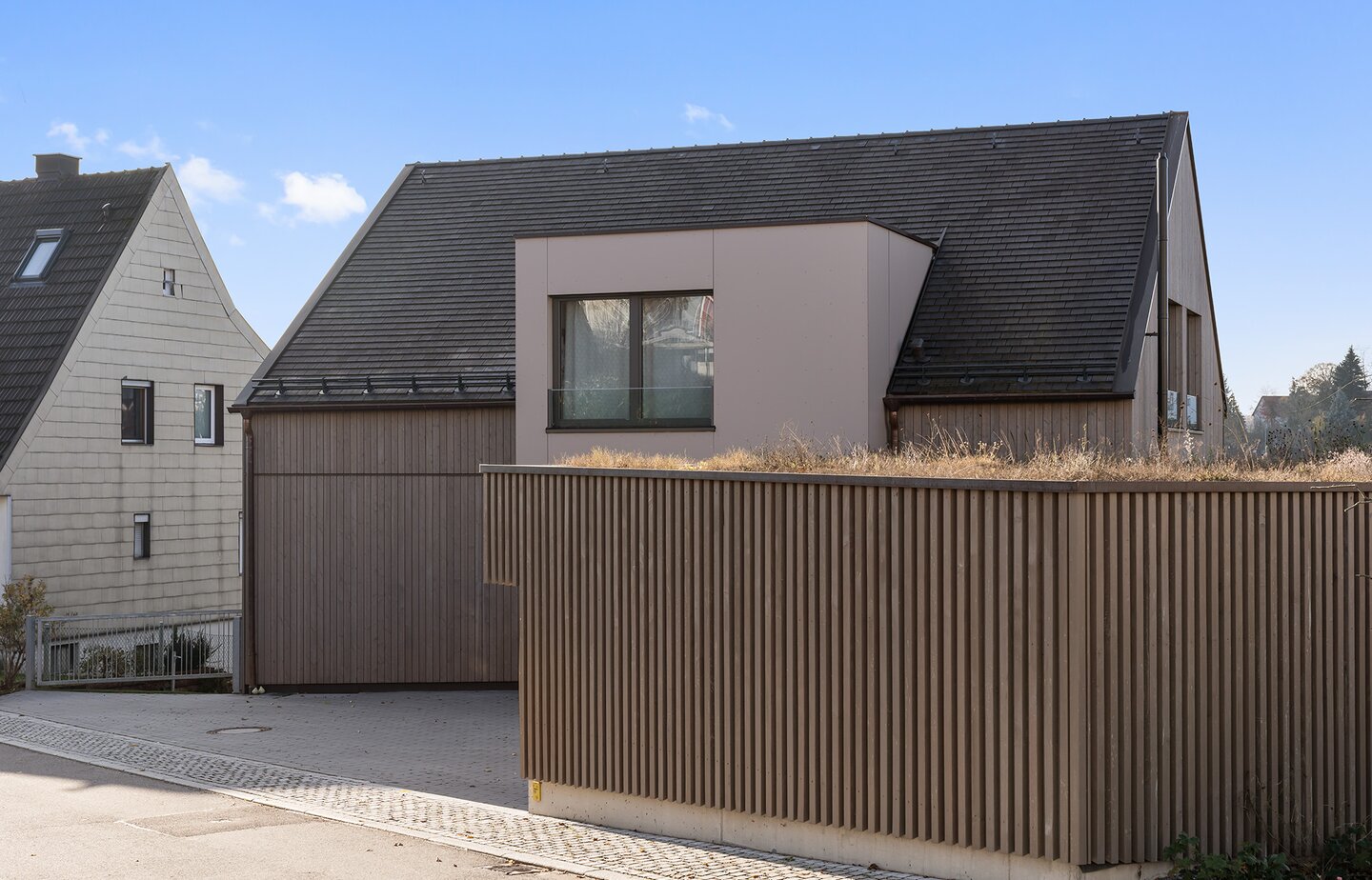

Ergoldsbacher Biberschwanzziegel Anthrazit | © ERLUS AG 2019 Ergoldsbacher Biberschwanzziegel Anthrazit

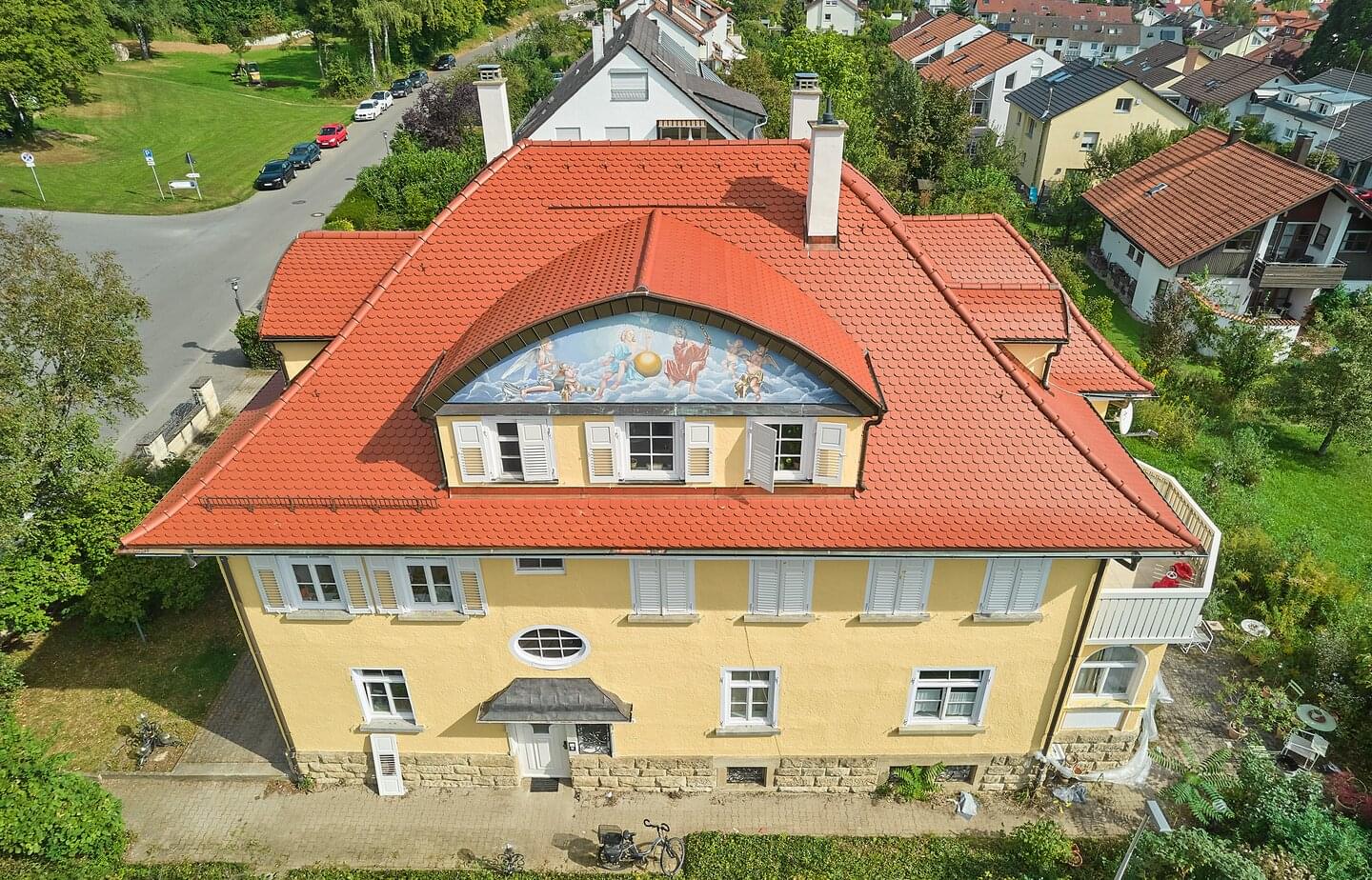

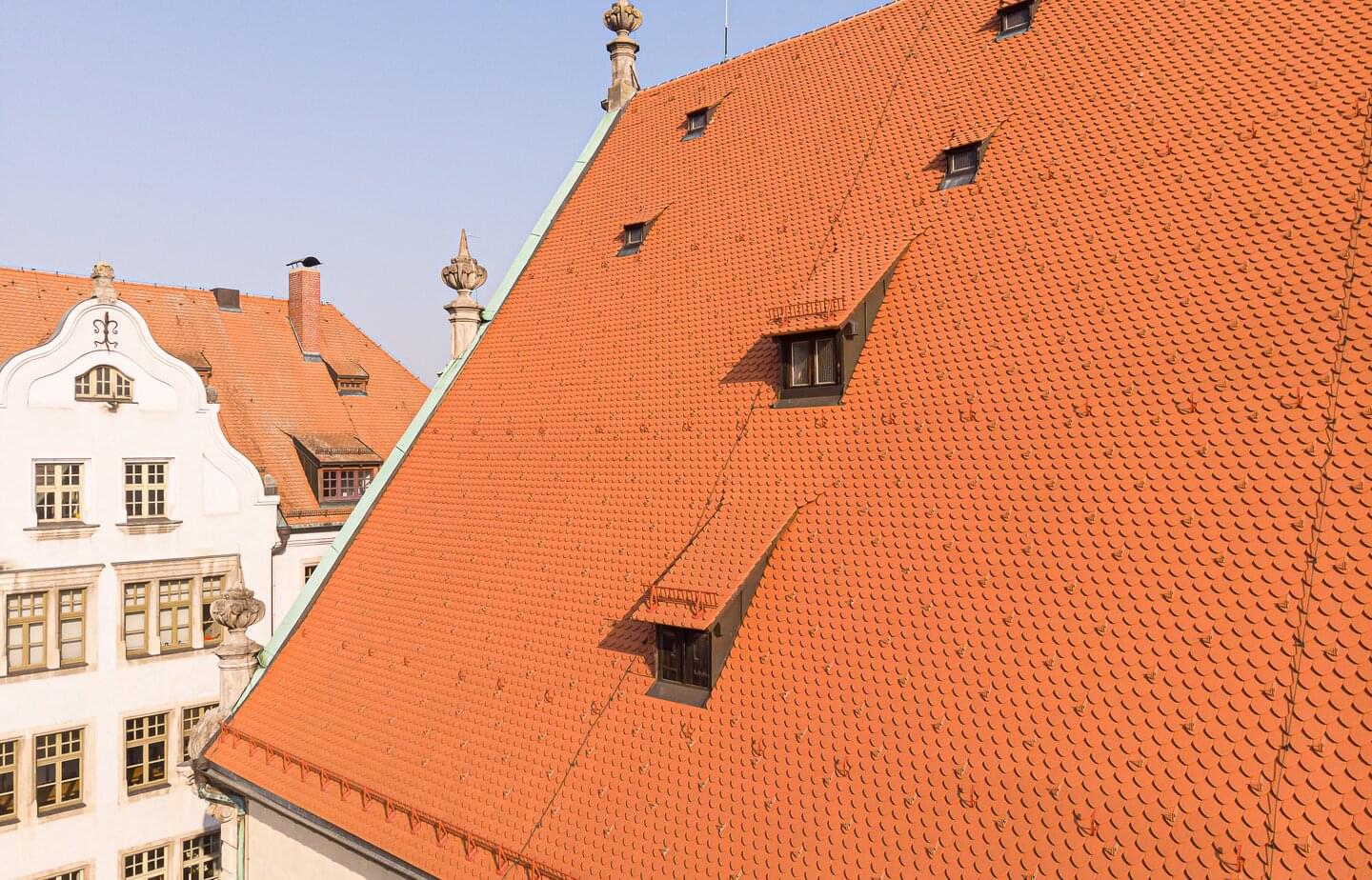

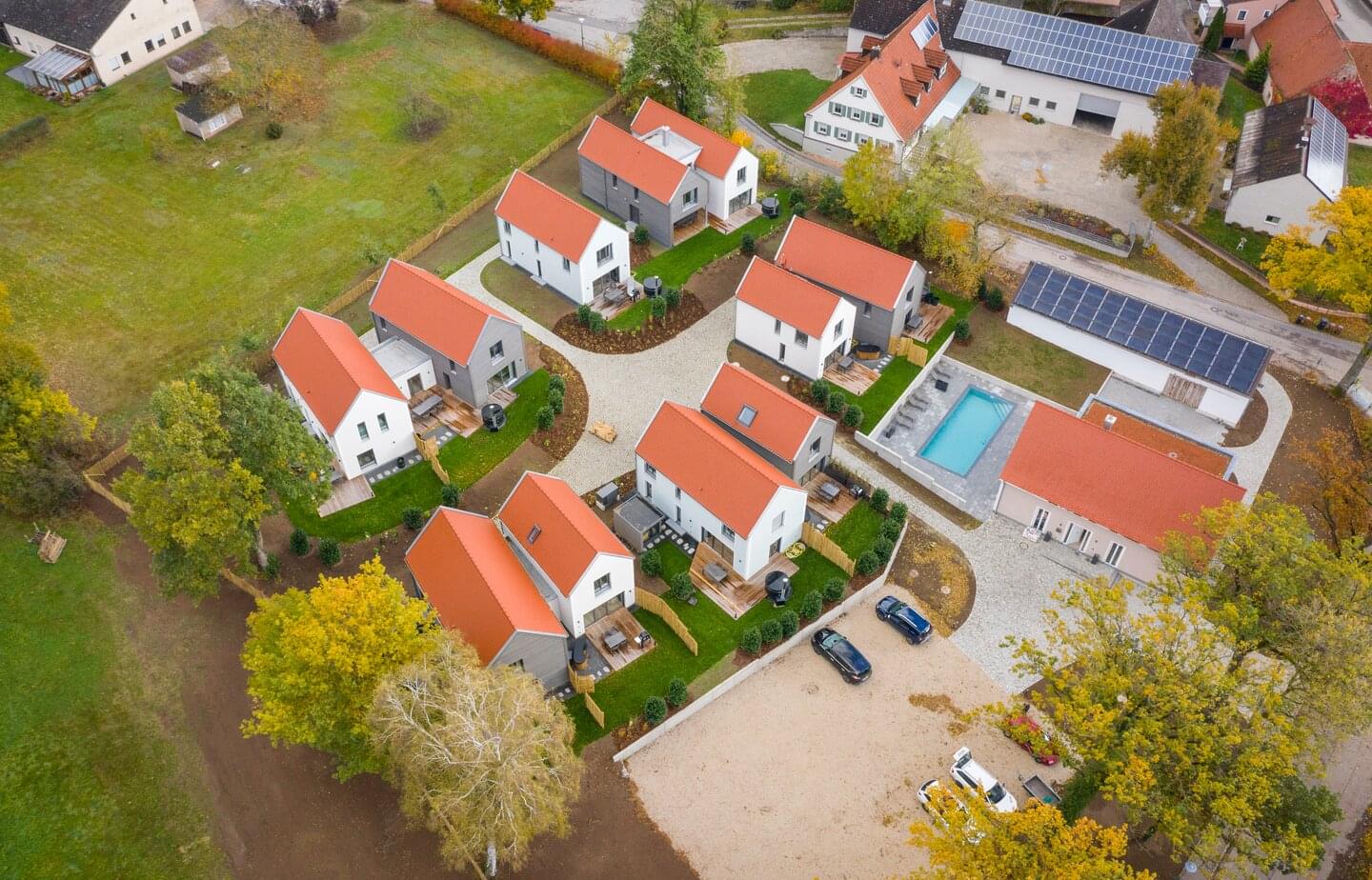

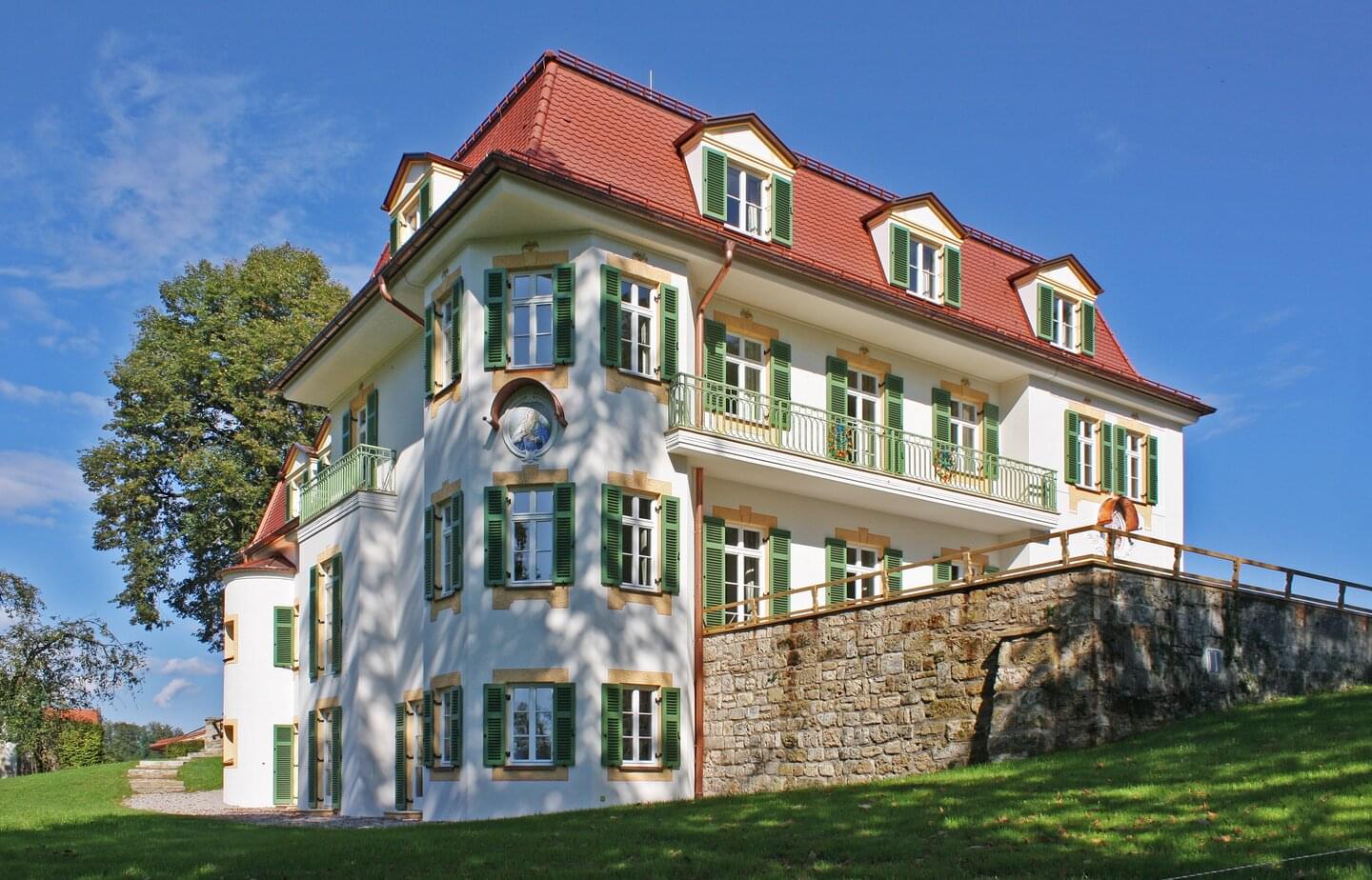

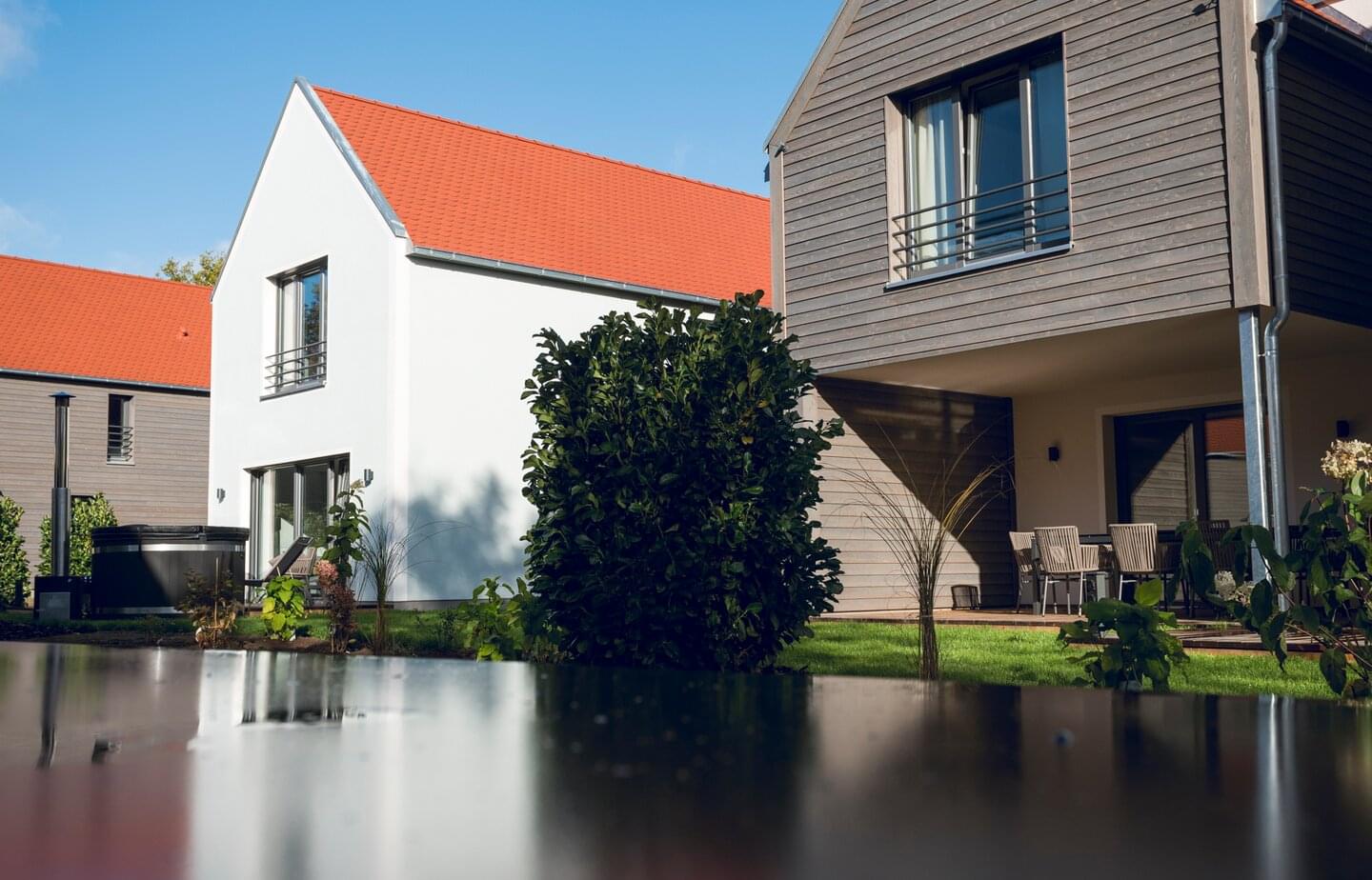

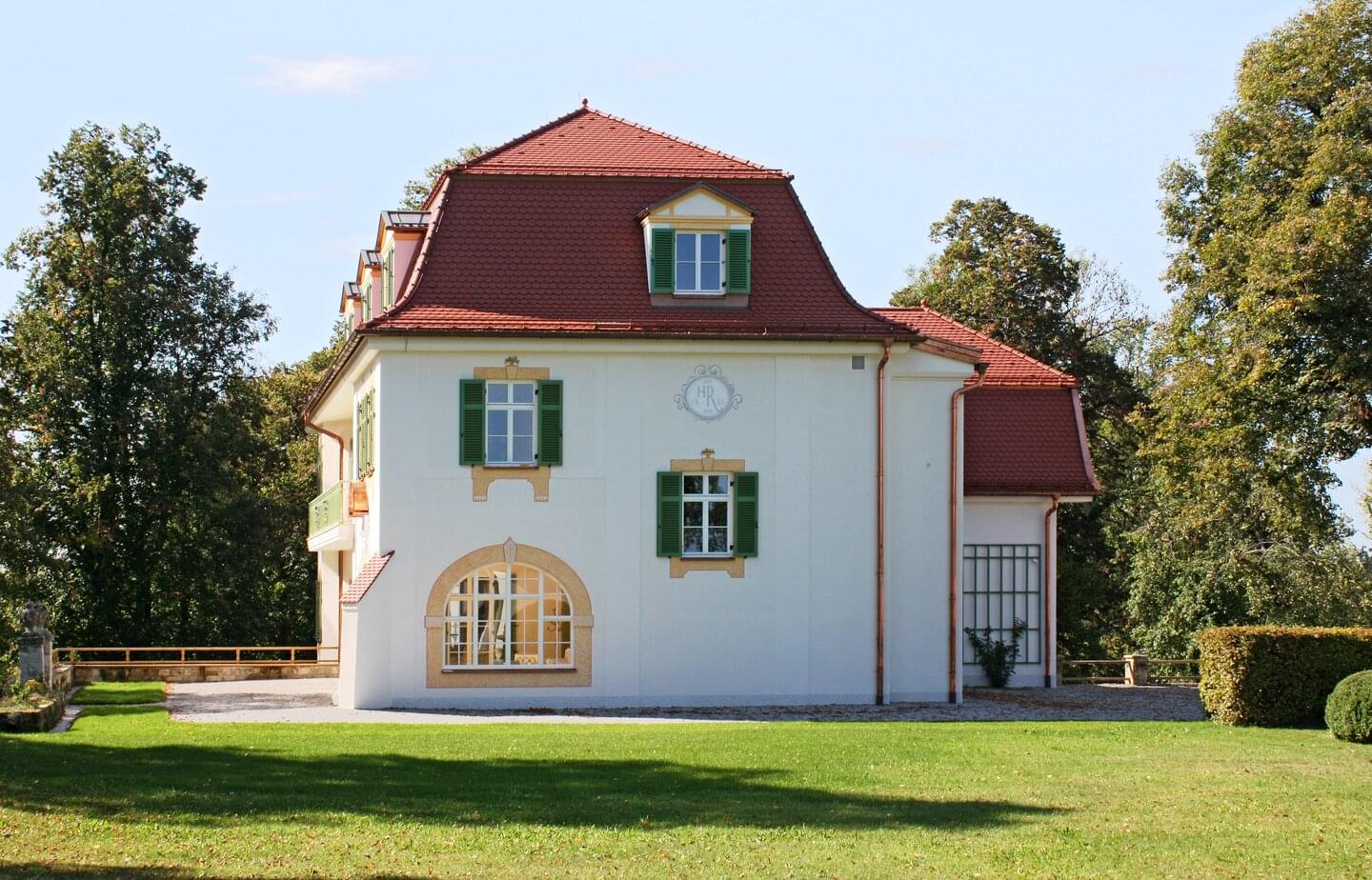

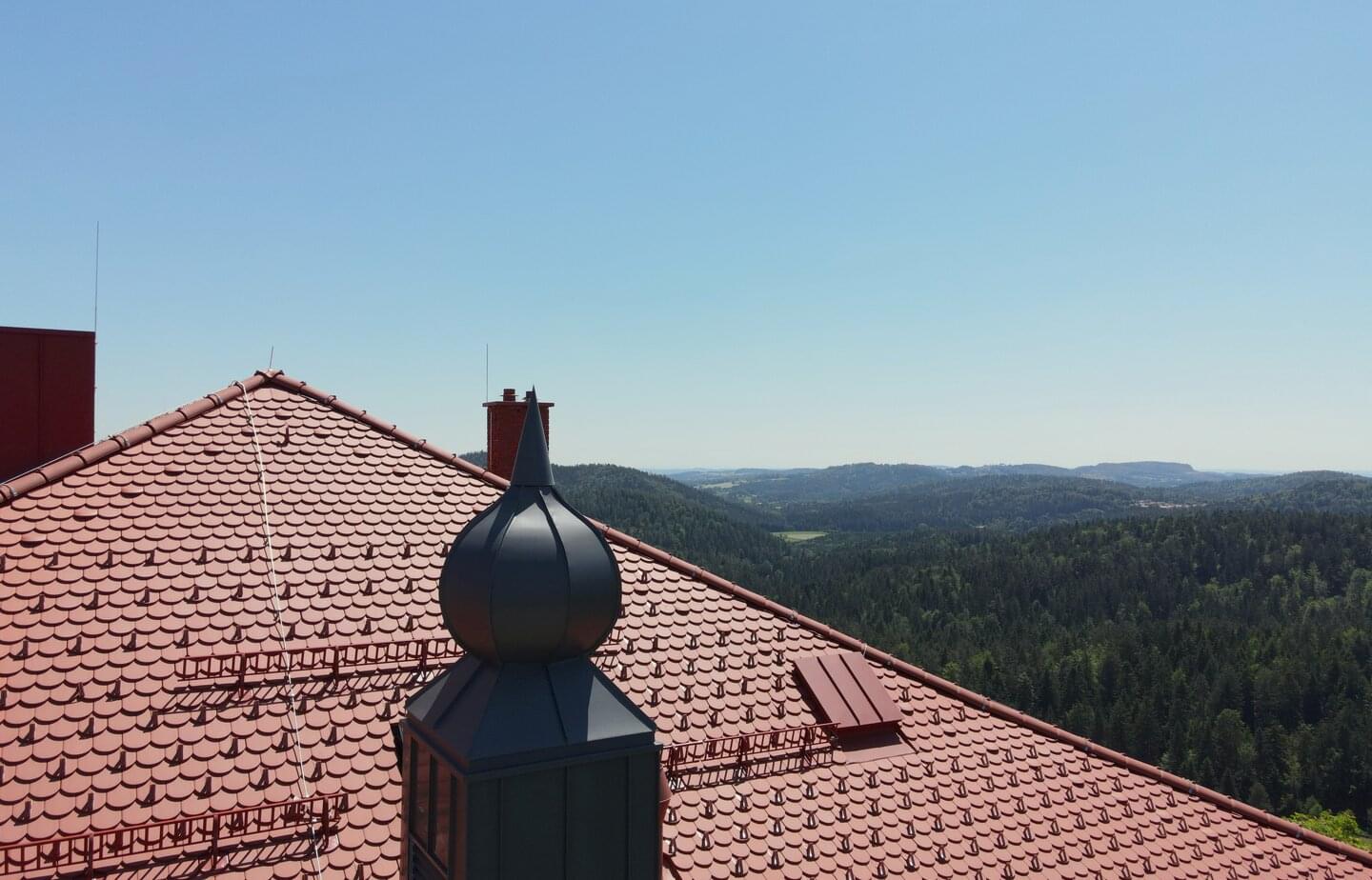

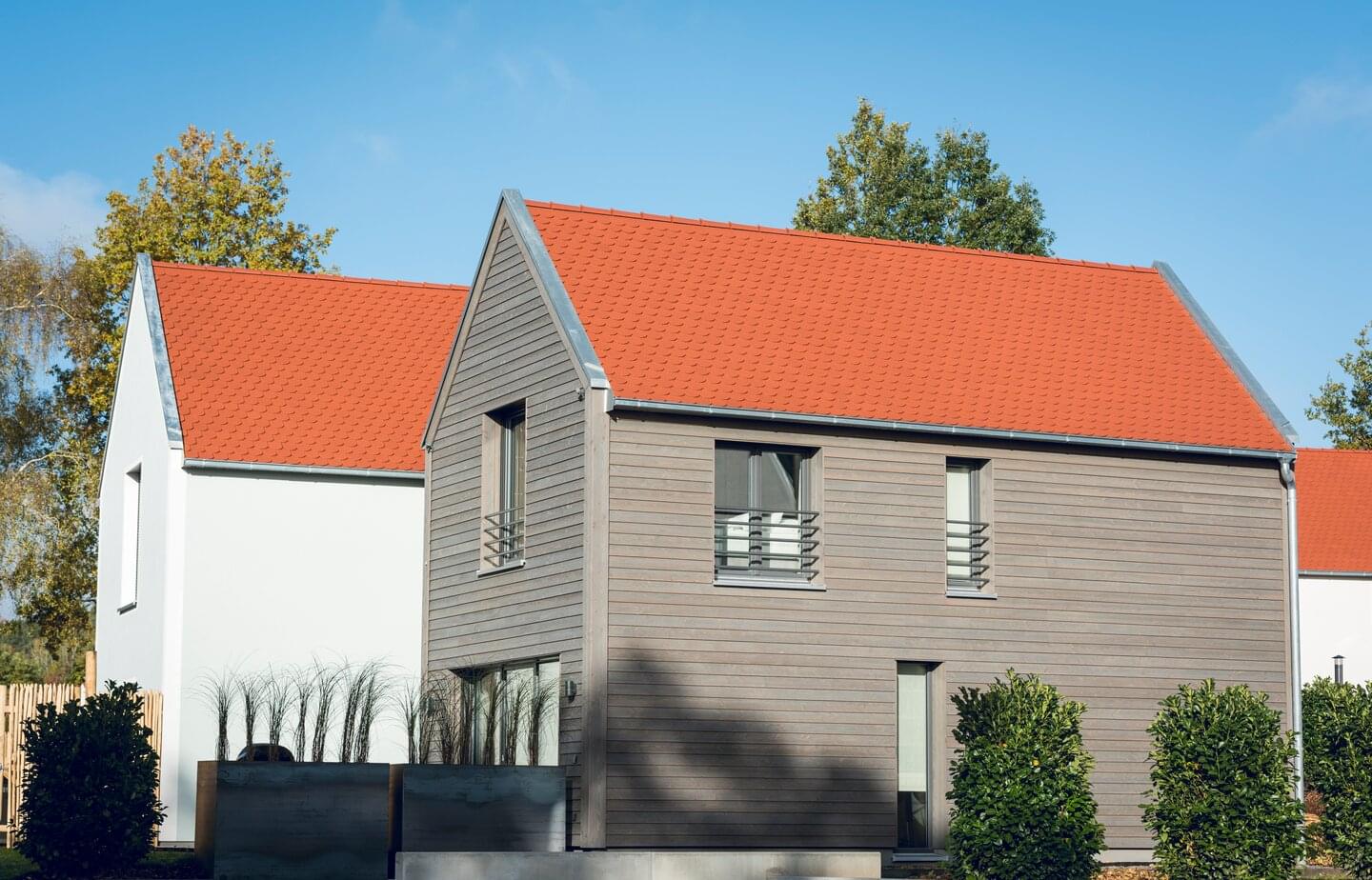

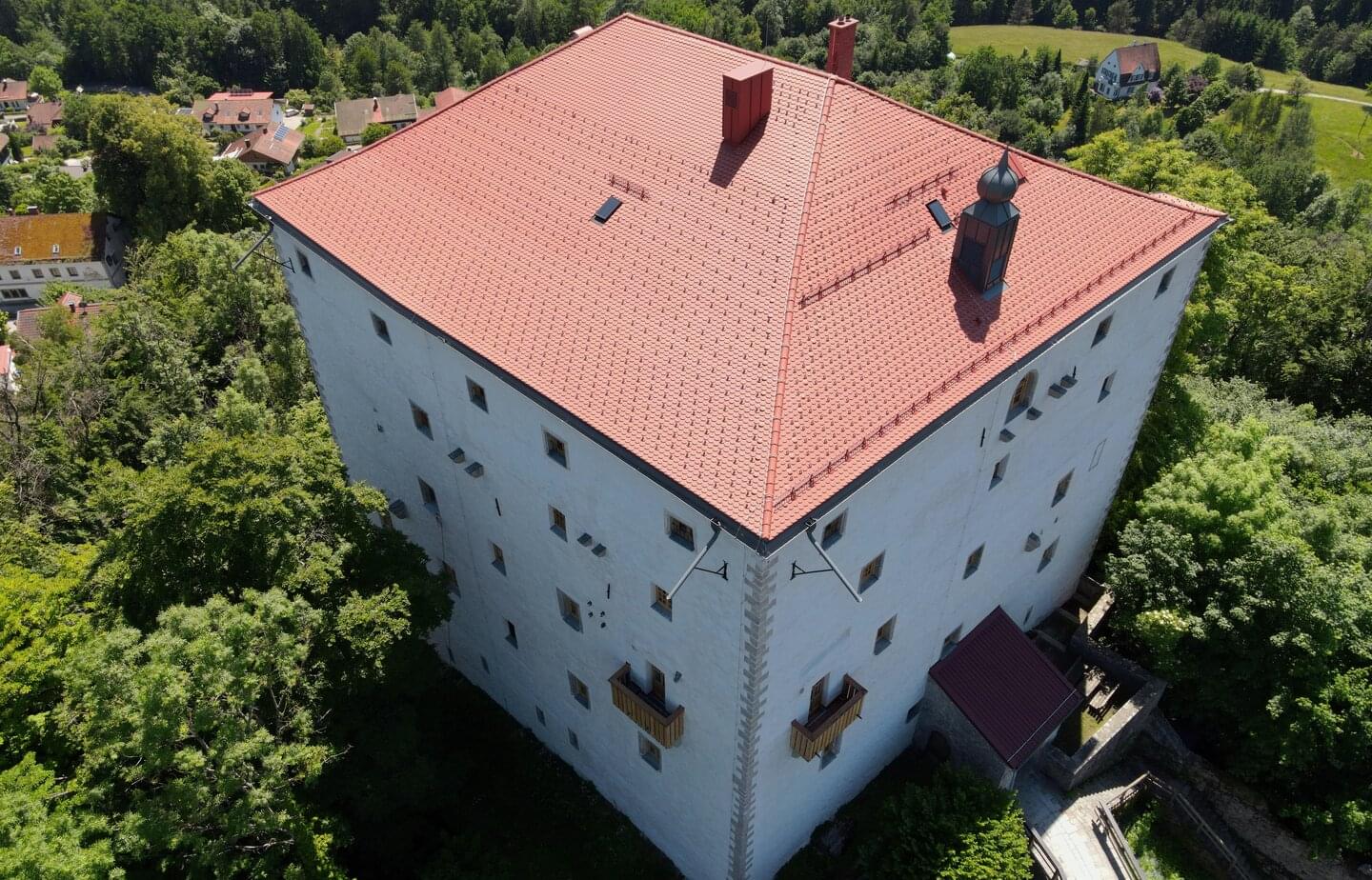

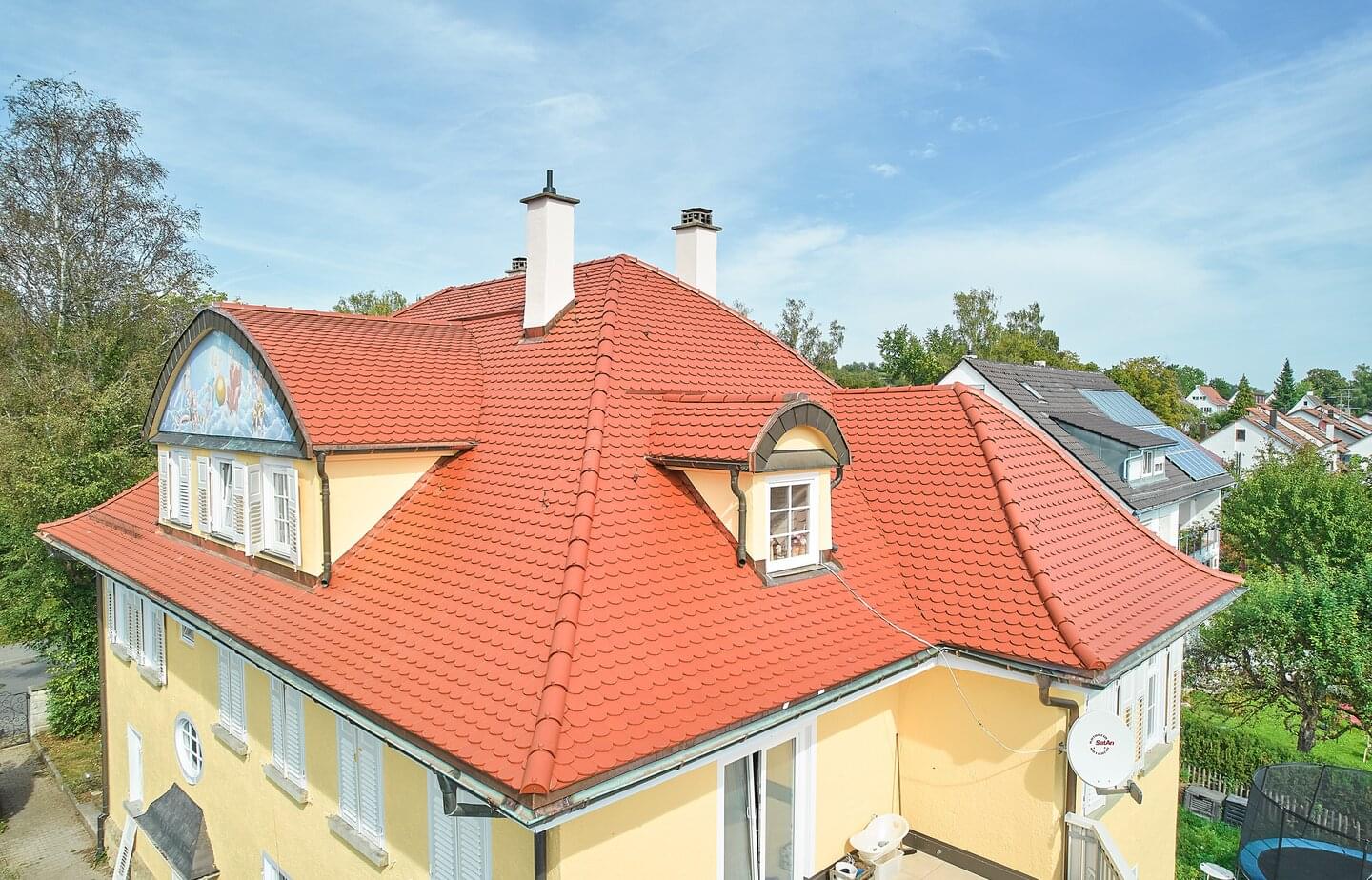

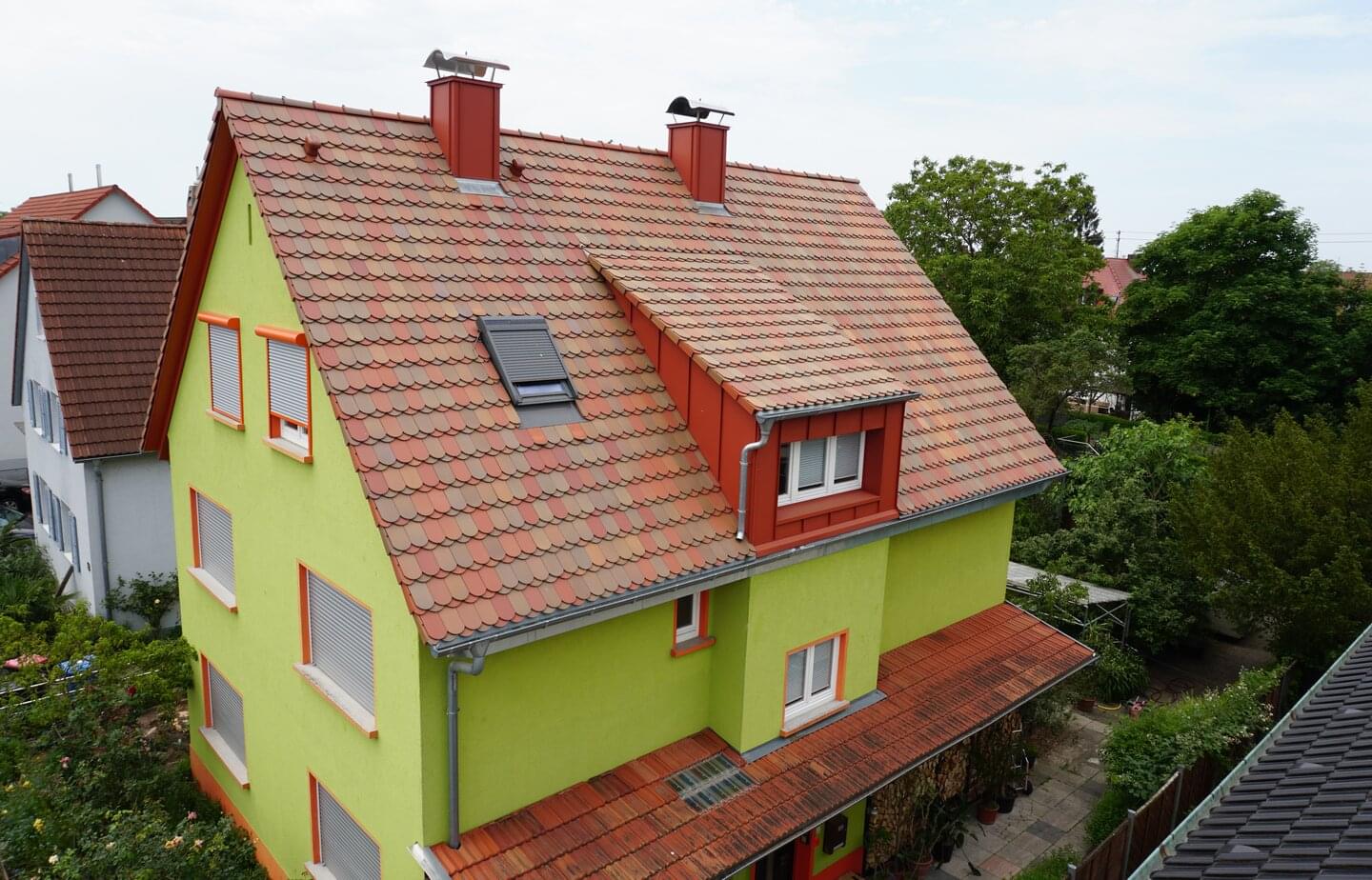

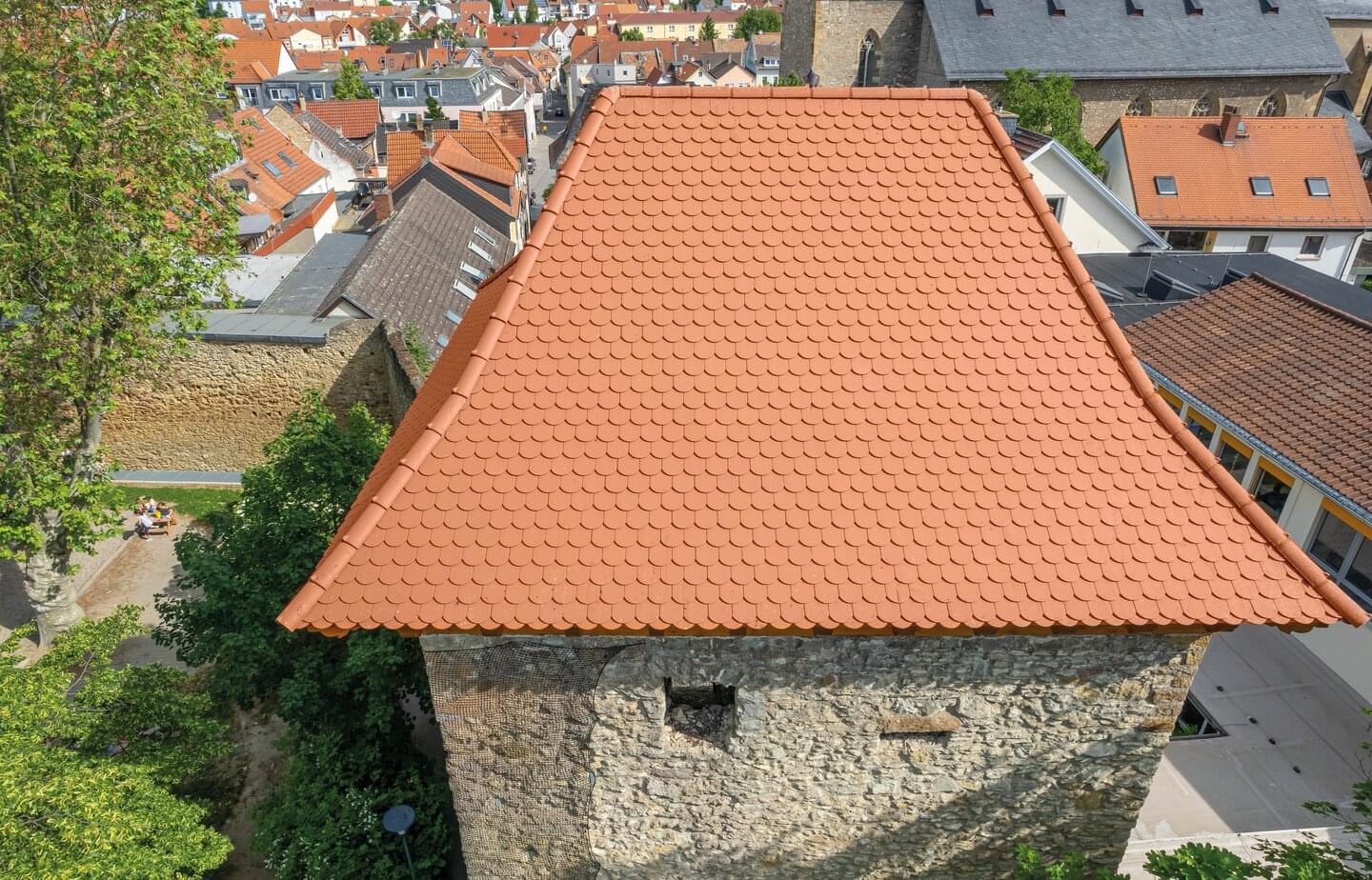

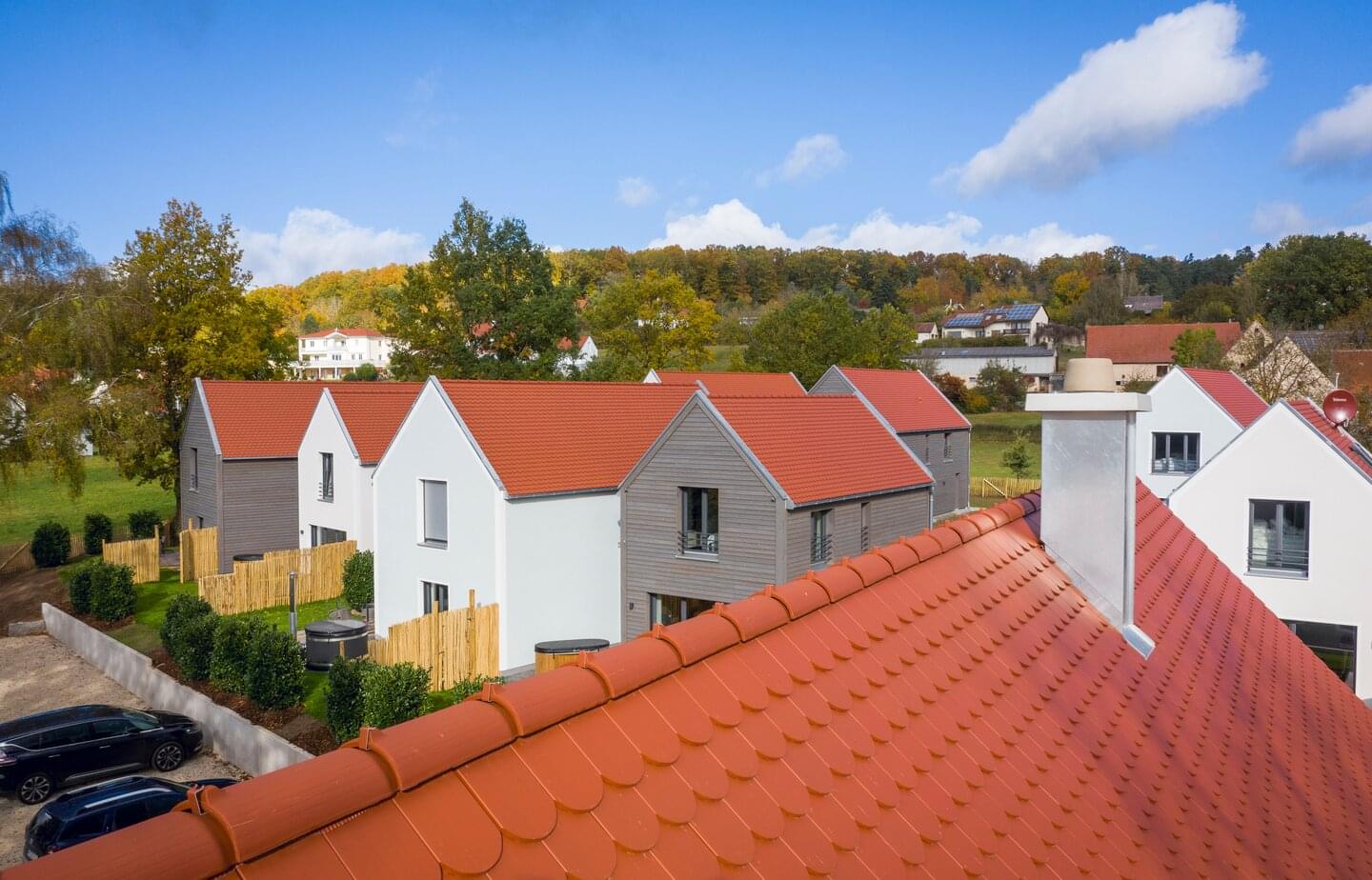

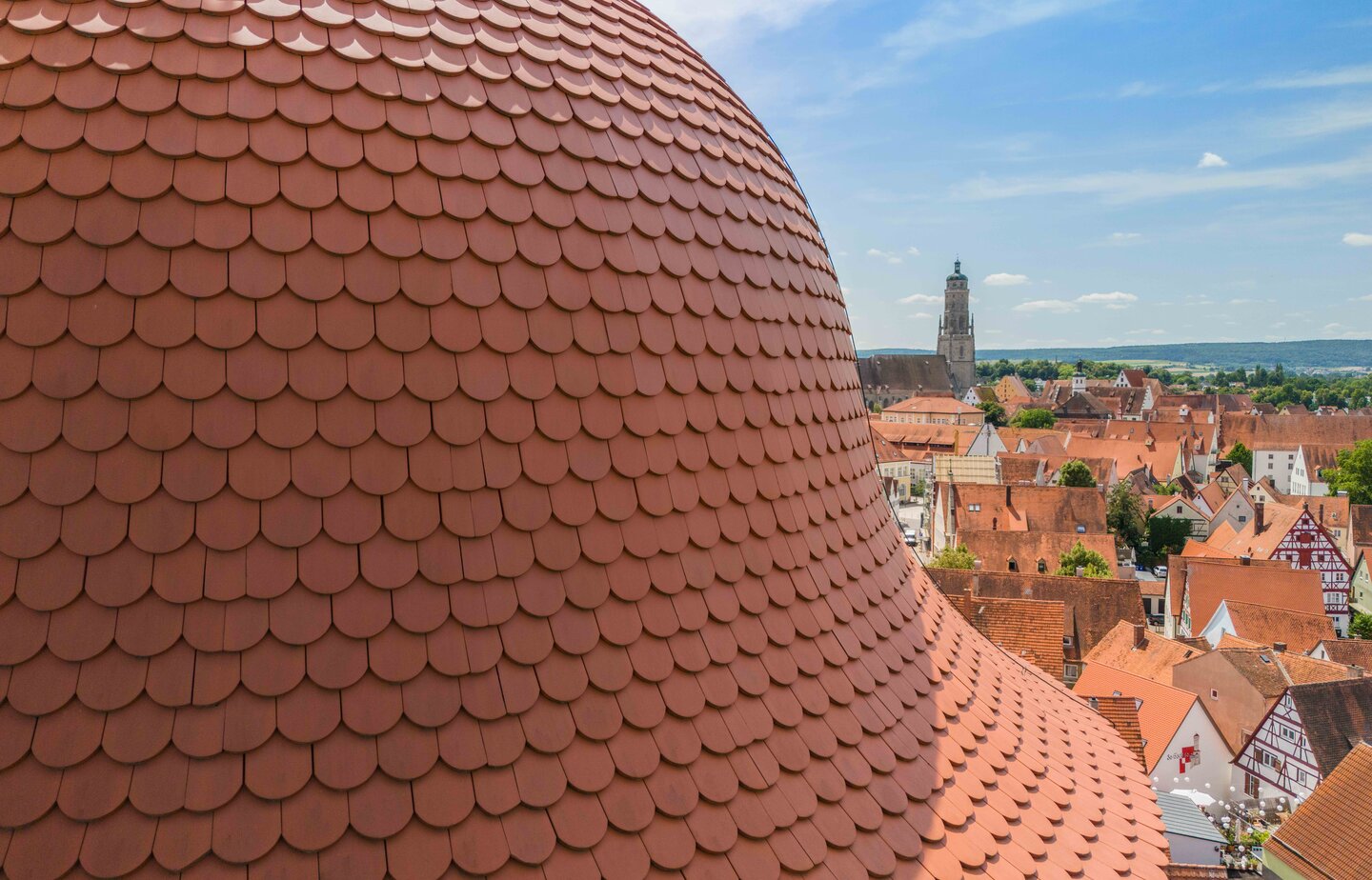

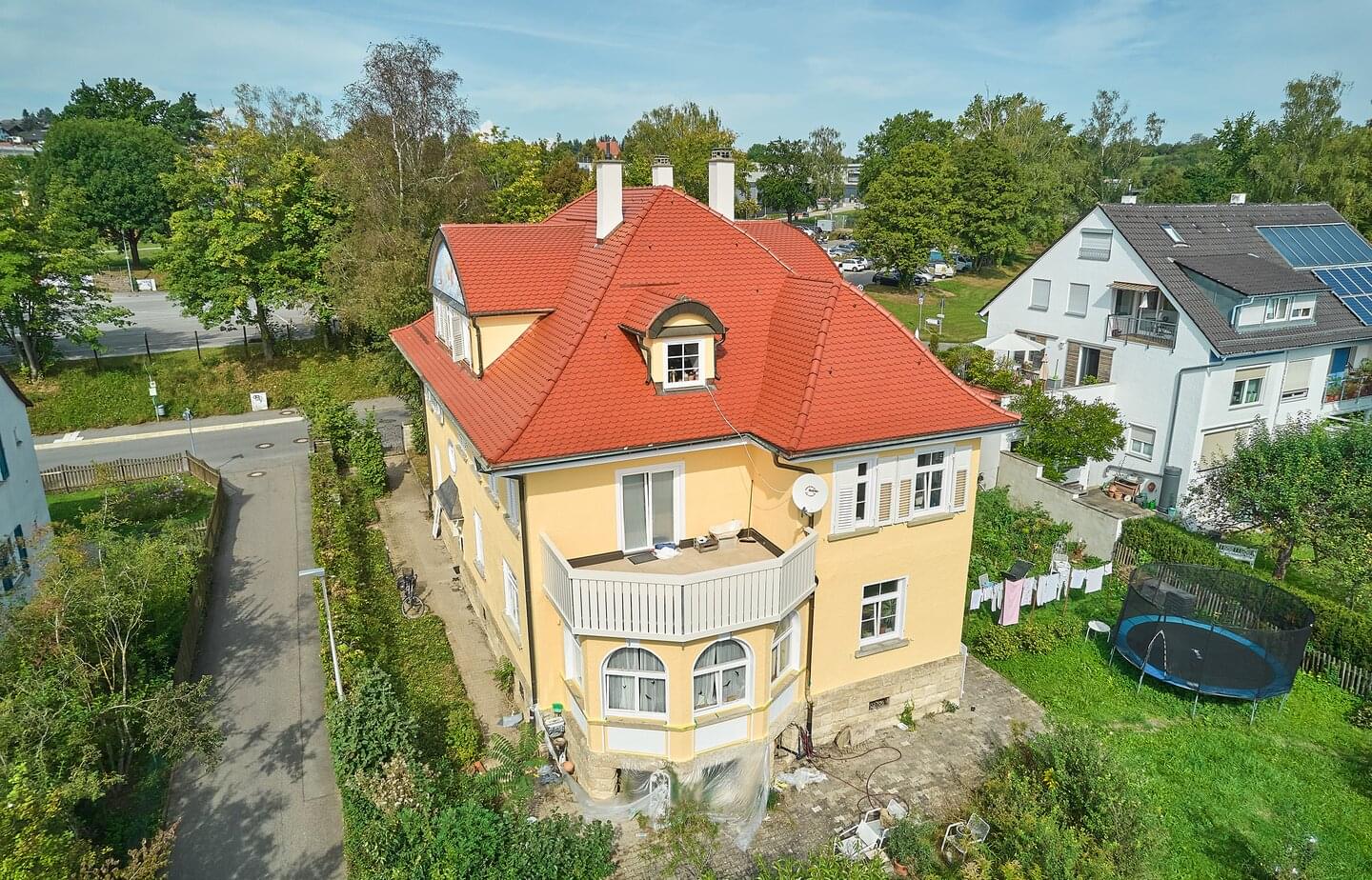

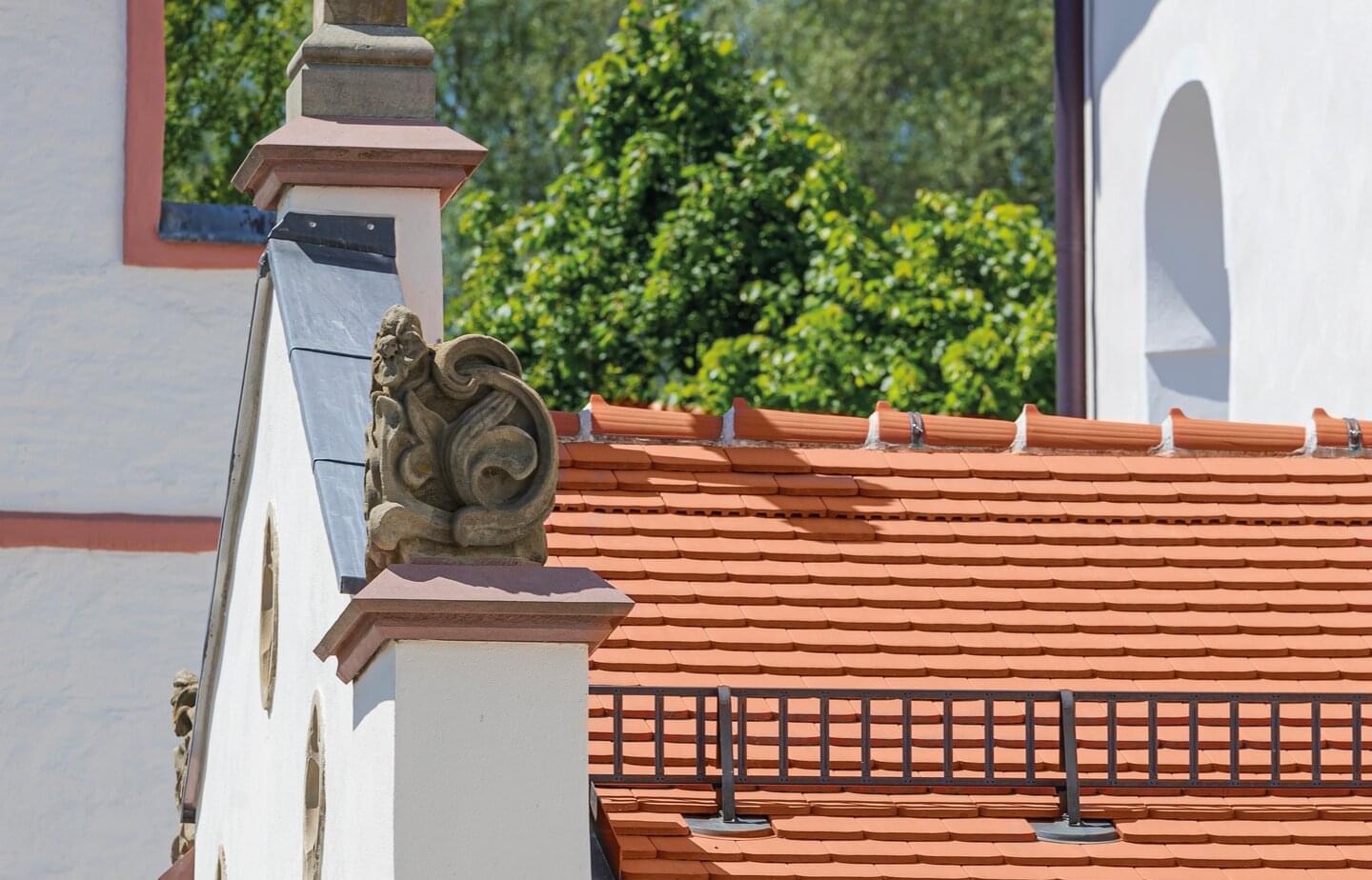

Ergoldsbacher Biberschwanzziegel - naturrot (1) | © ©ERLUS 2021 Ergoldsbacher Biberschwanzziegel - naturrot (1)

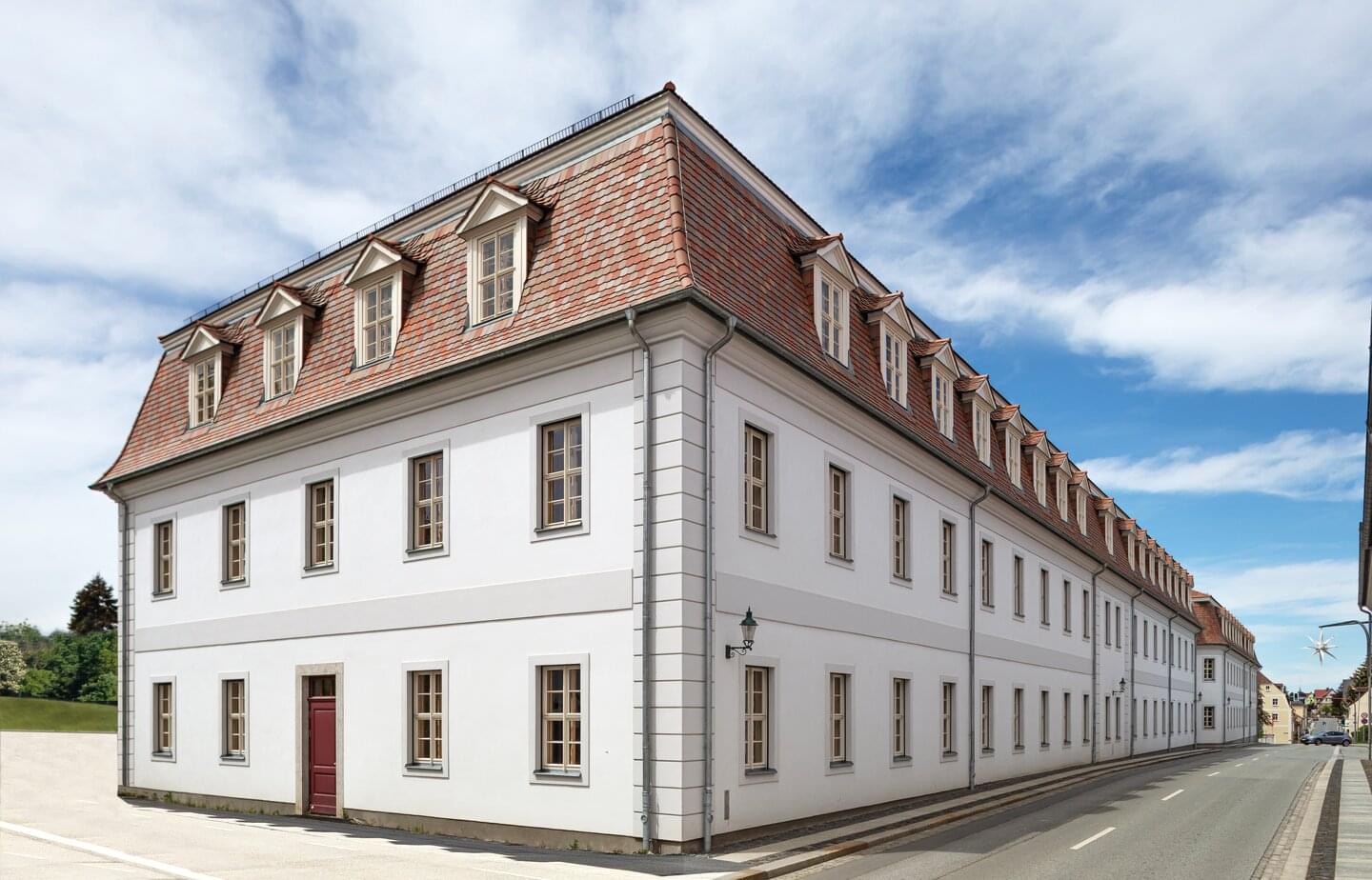

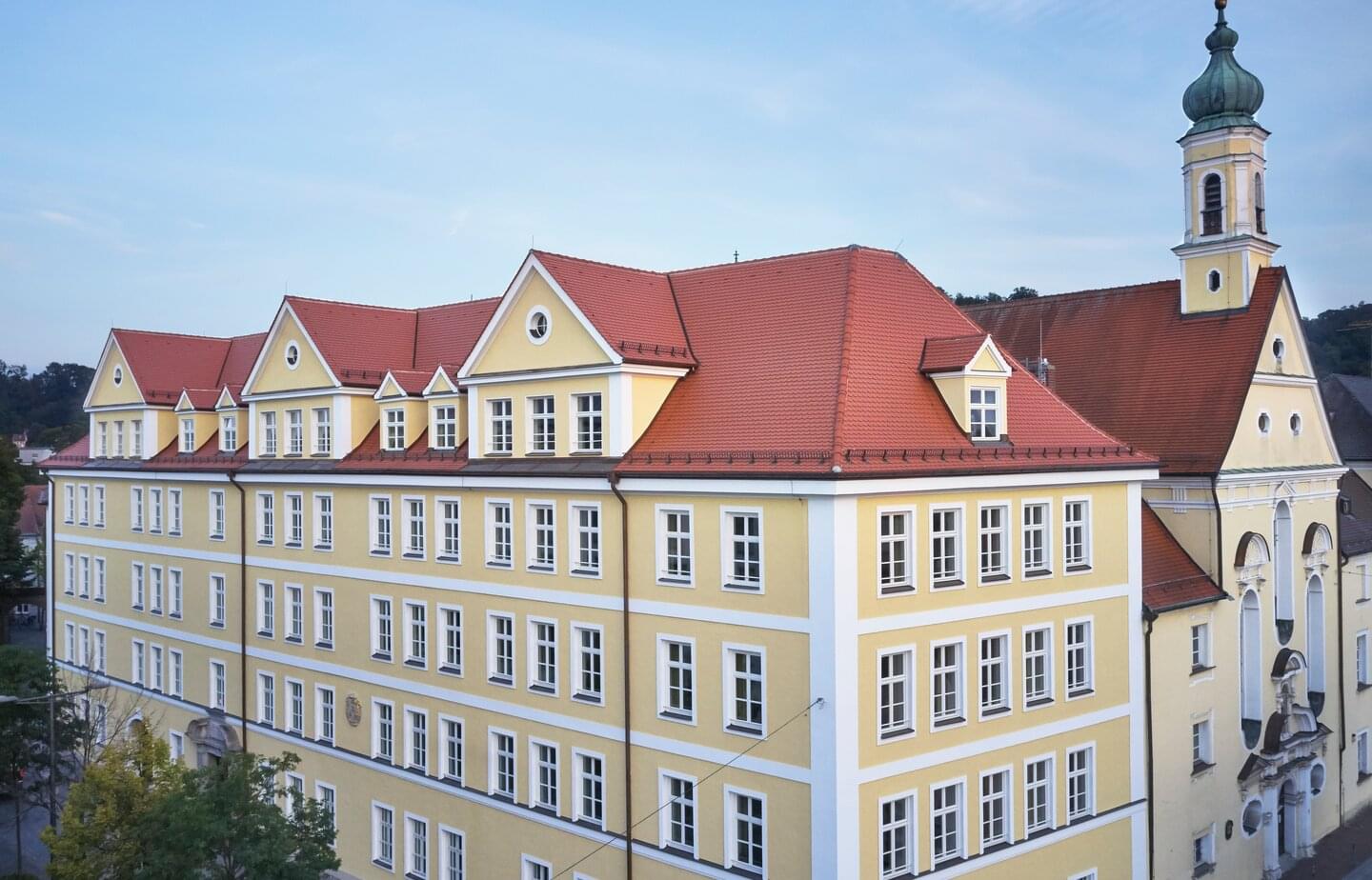

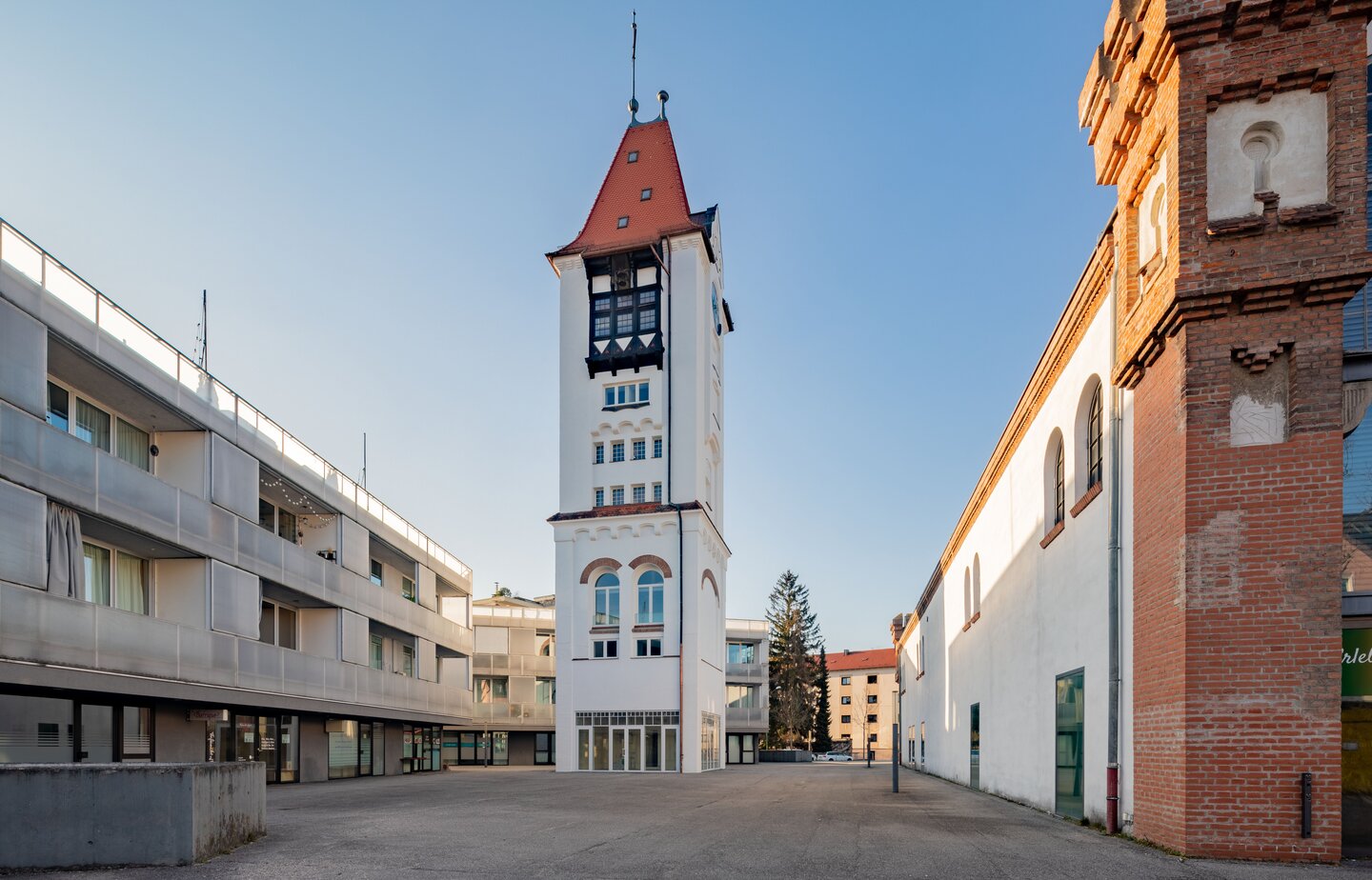

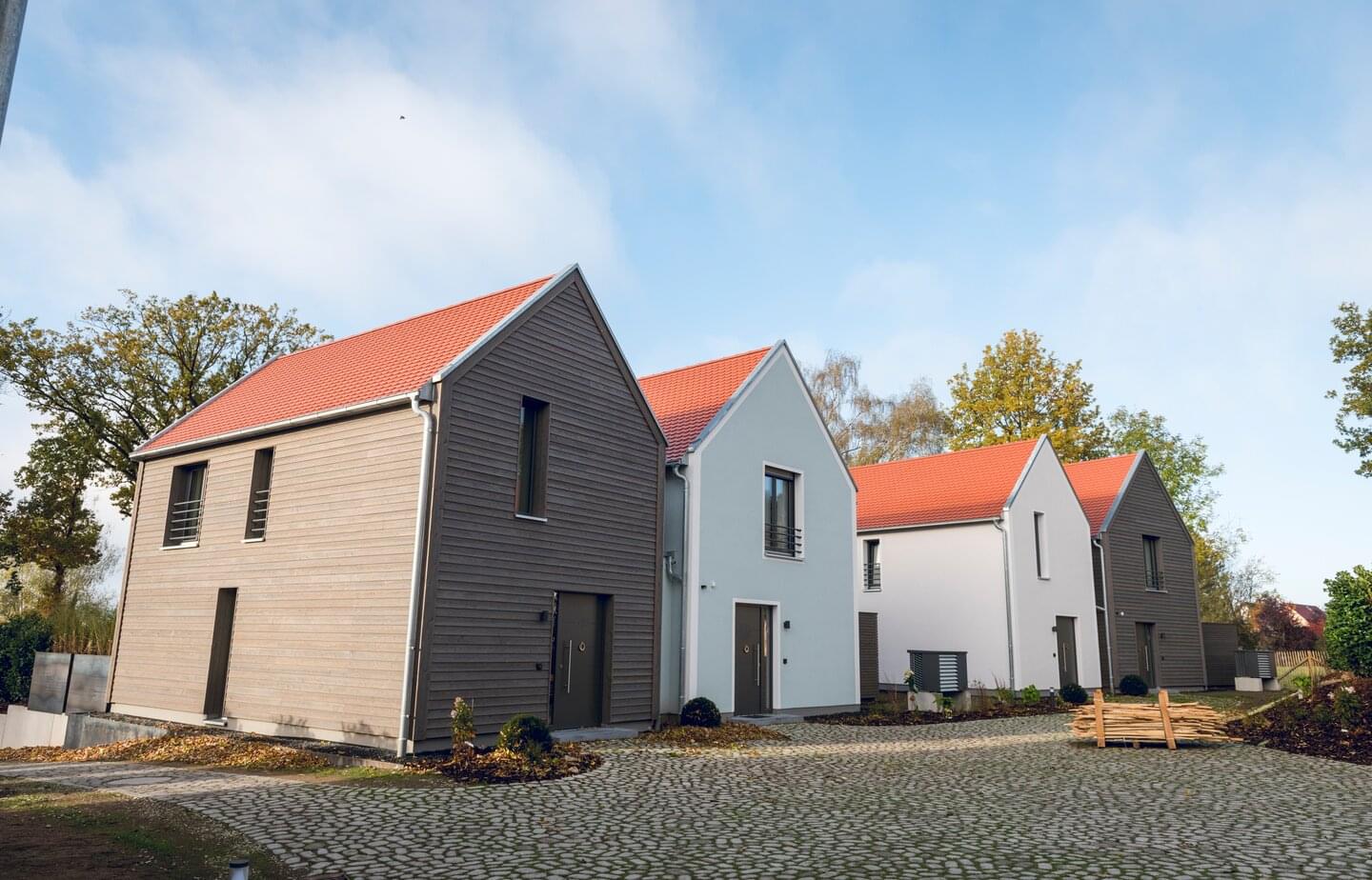

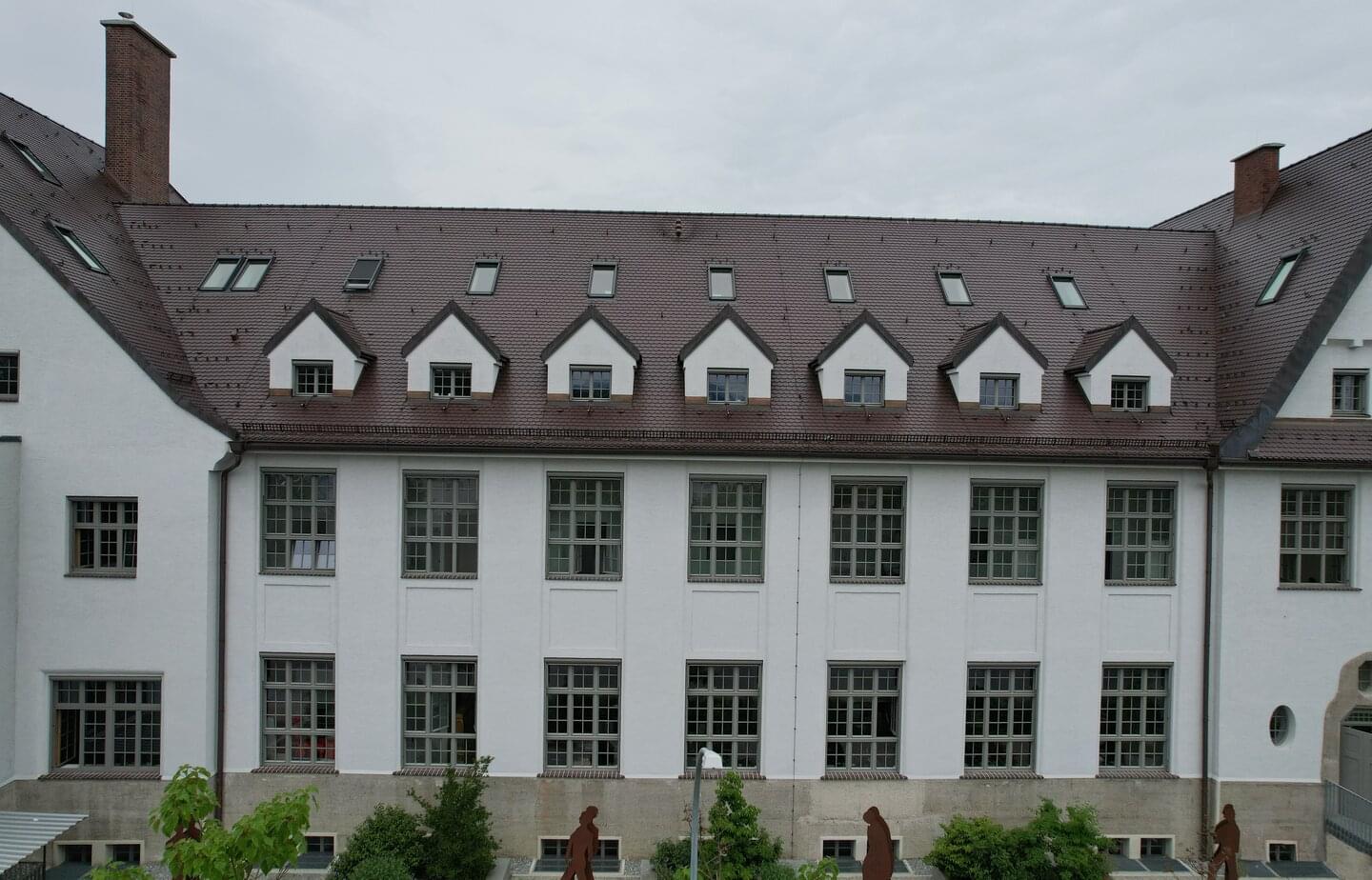

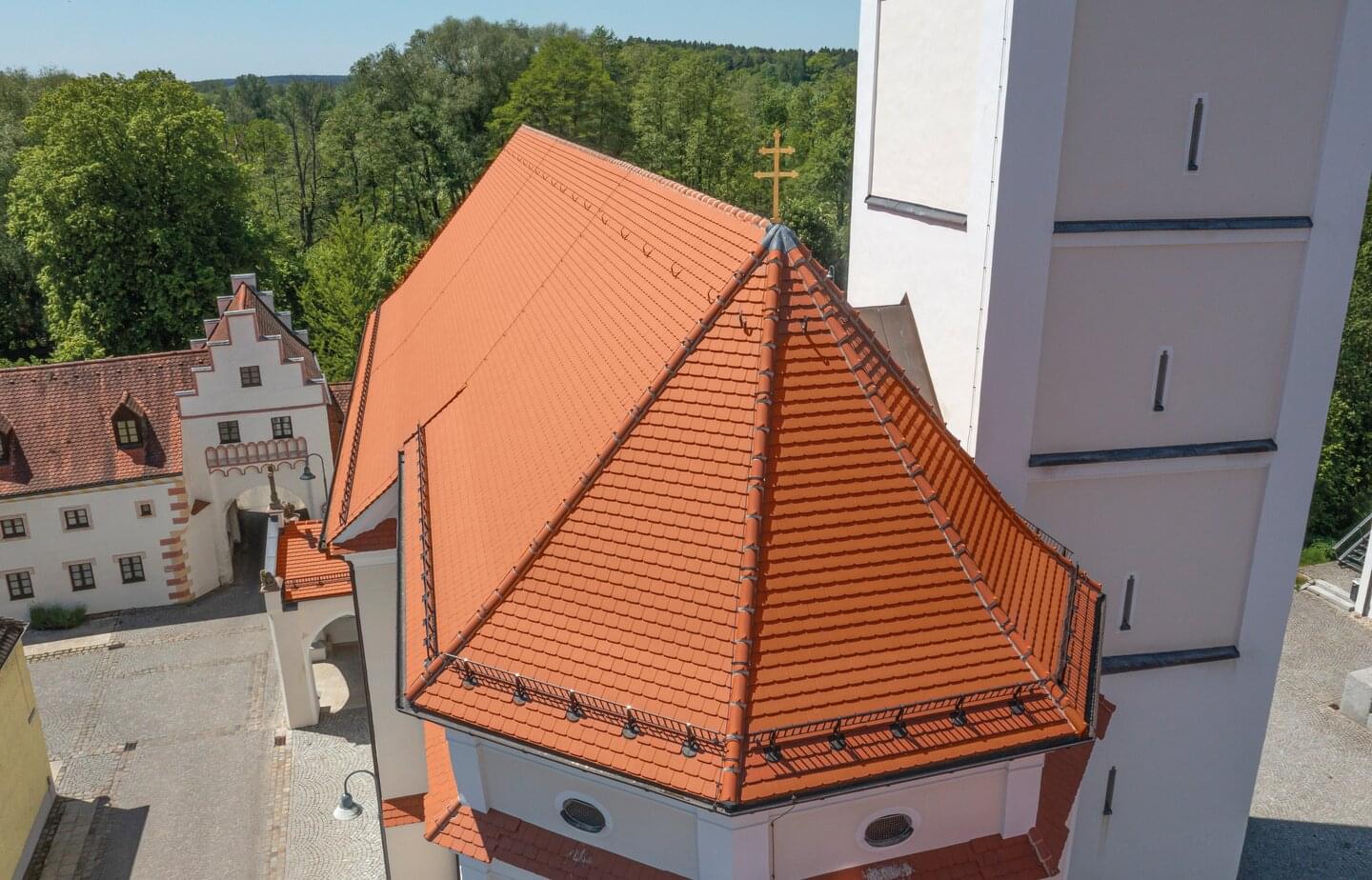

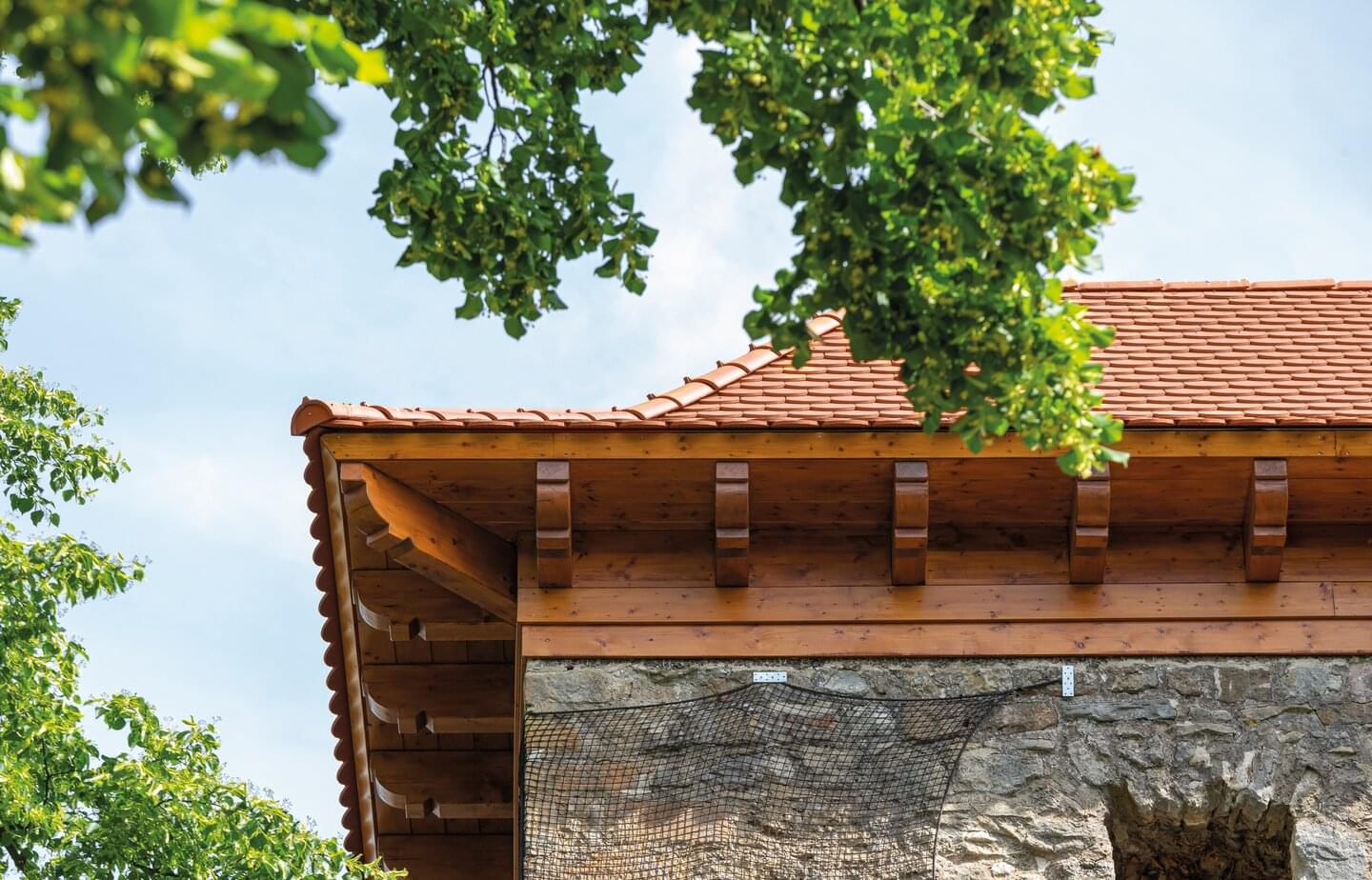

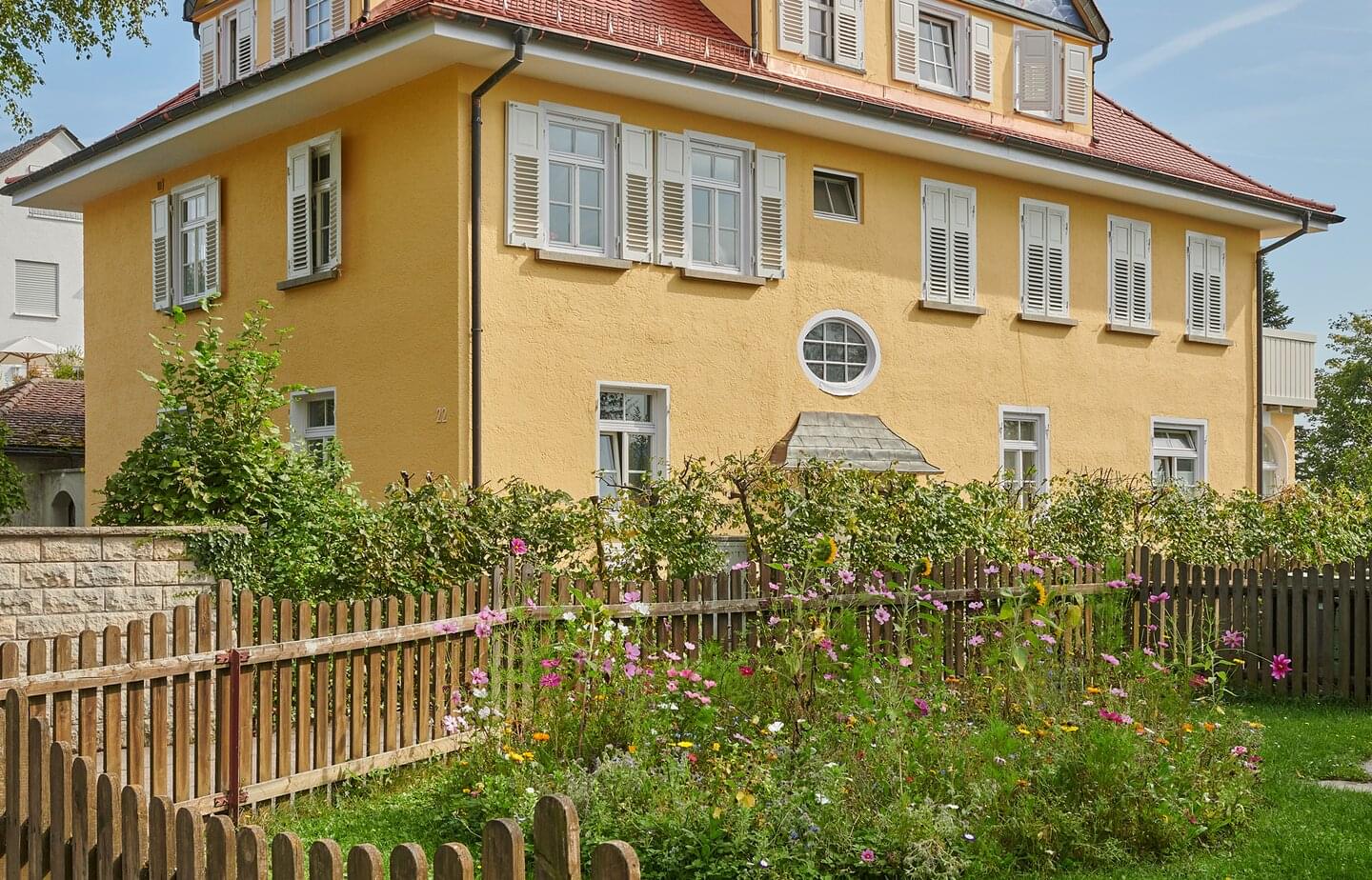

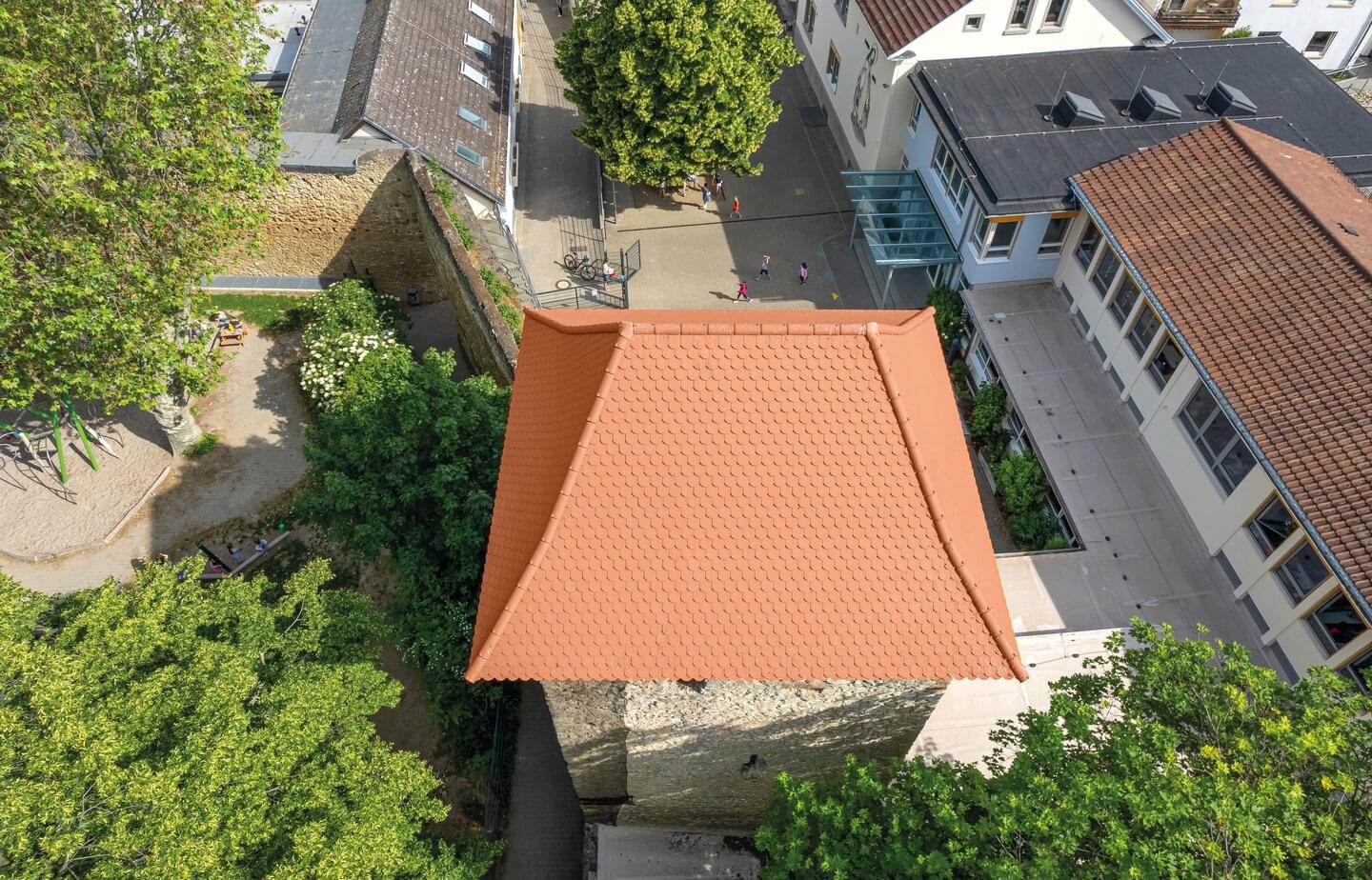

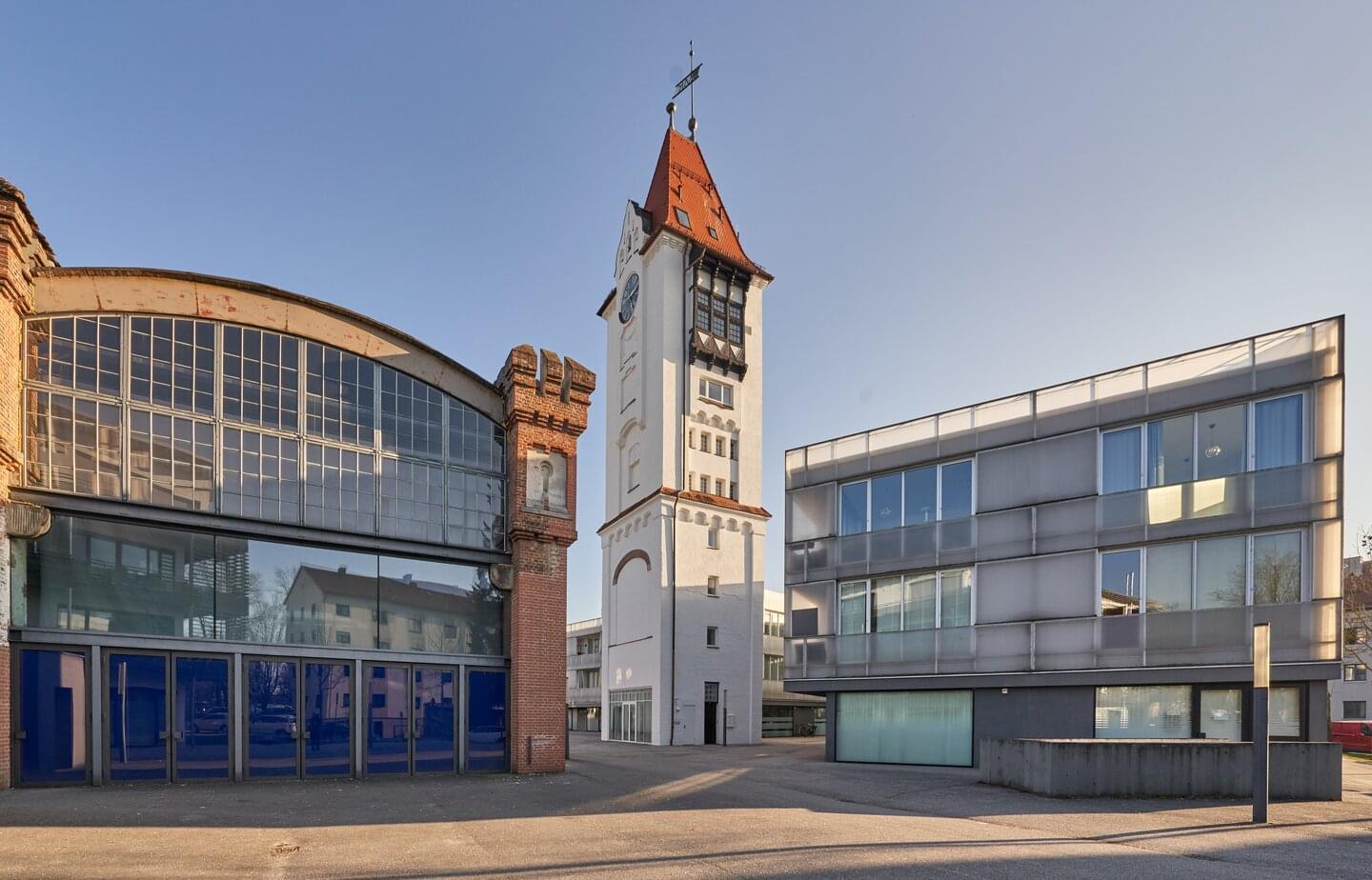

Ergoldsbacher Biberschwanzziegel - naturrot (2) | © ©ERLUS 2021 Ergoldsbacher Biberschwanzziegel - naturrot (2)

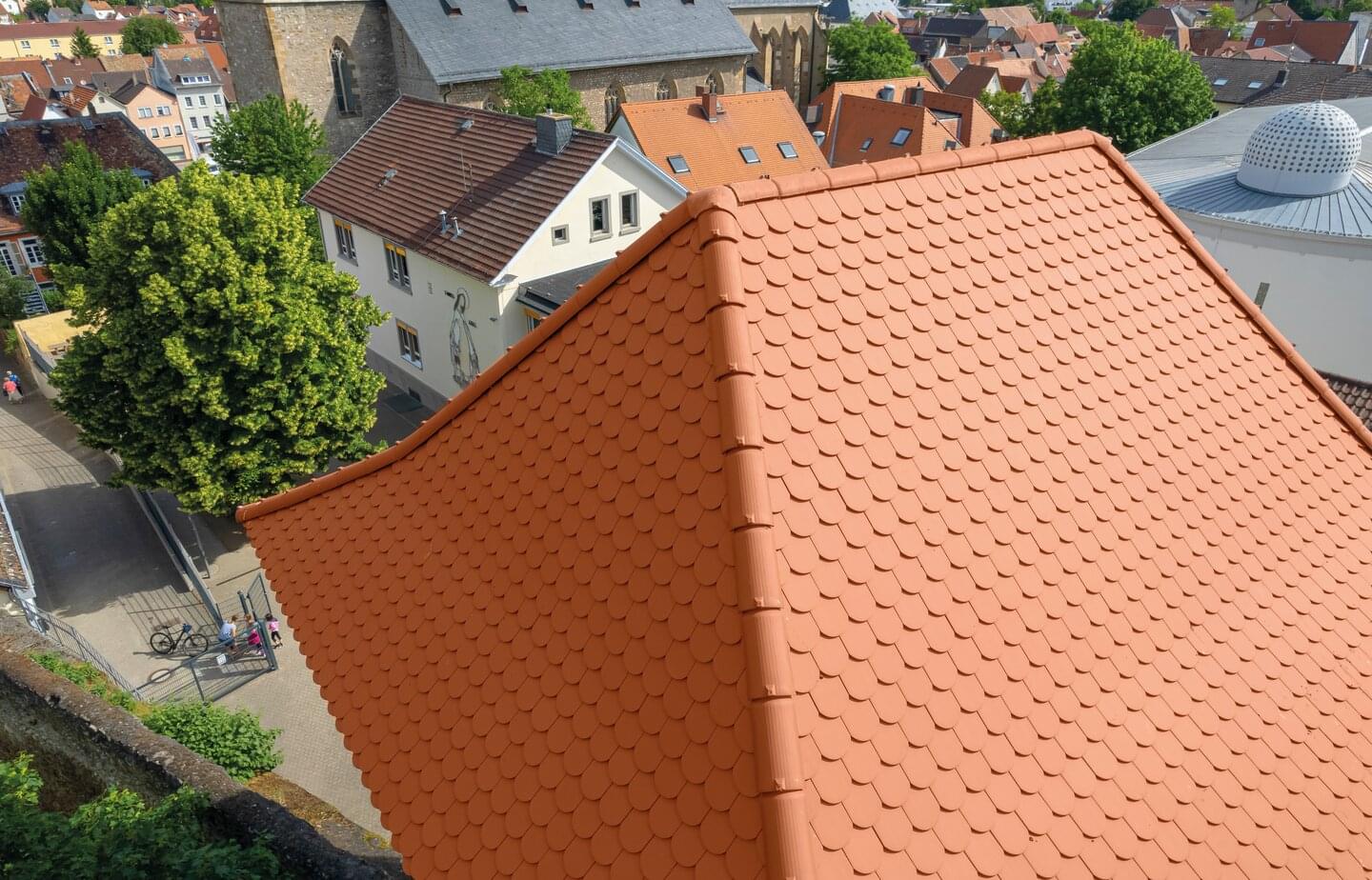

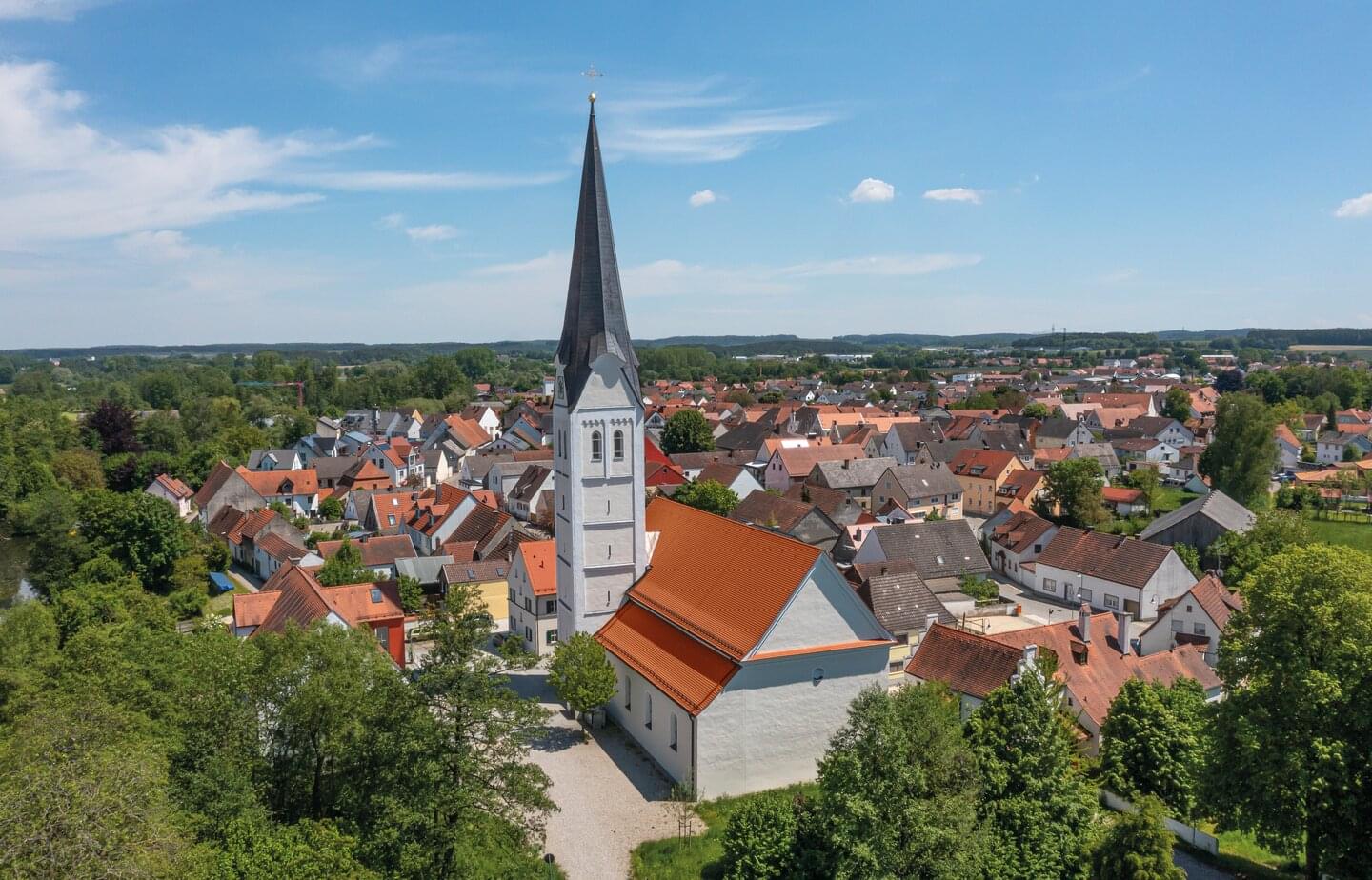

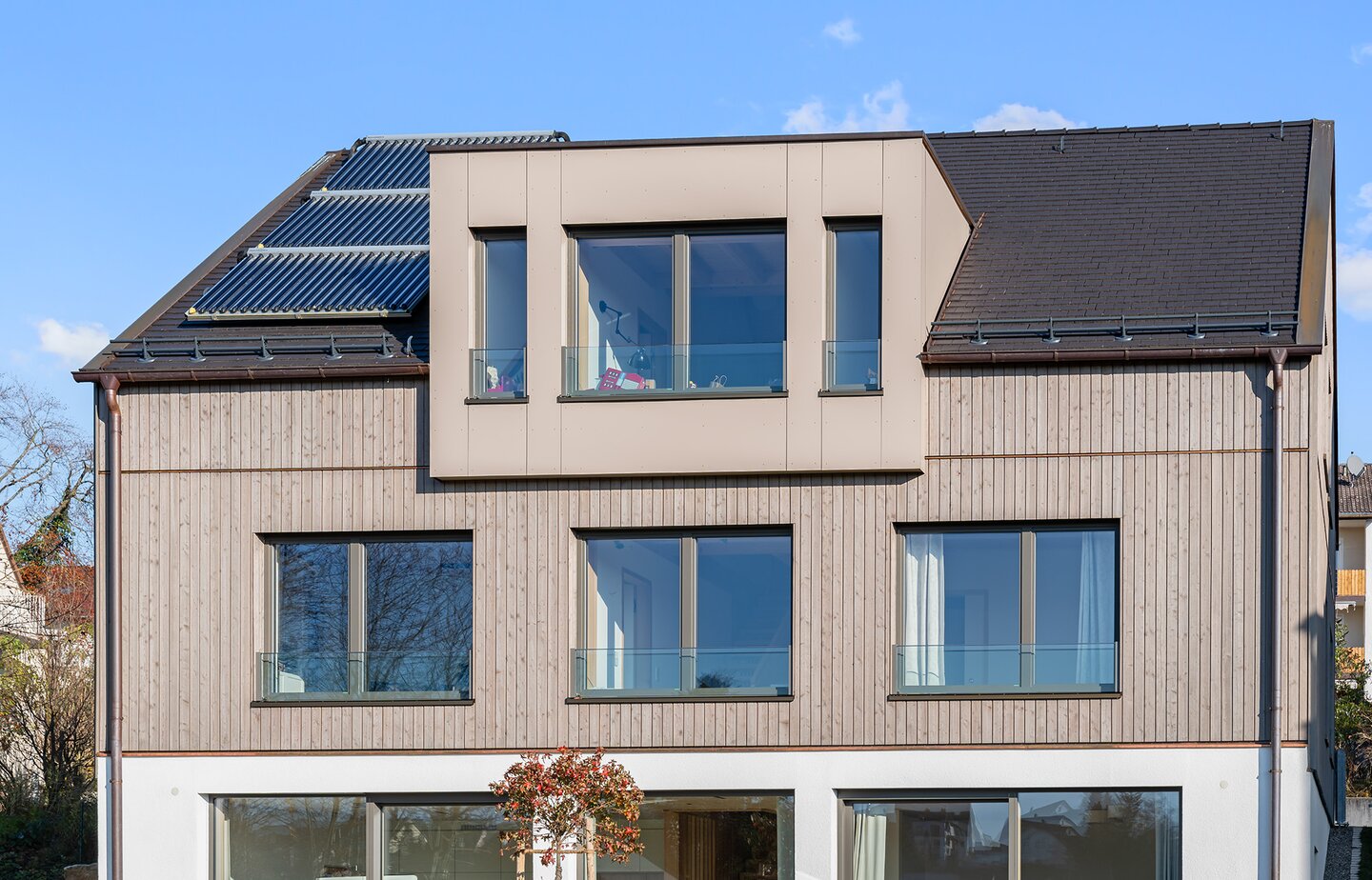

Ergoldsbacher Biberschwanzziegel - naturrot (3) | © ©ERLUS 2021 Ergoldsbacher Biberschwanzziegel - naturrot (3)

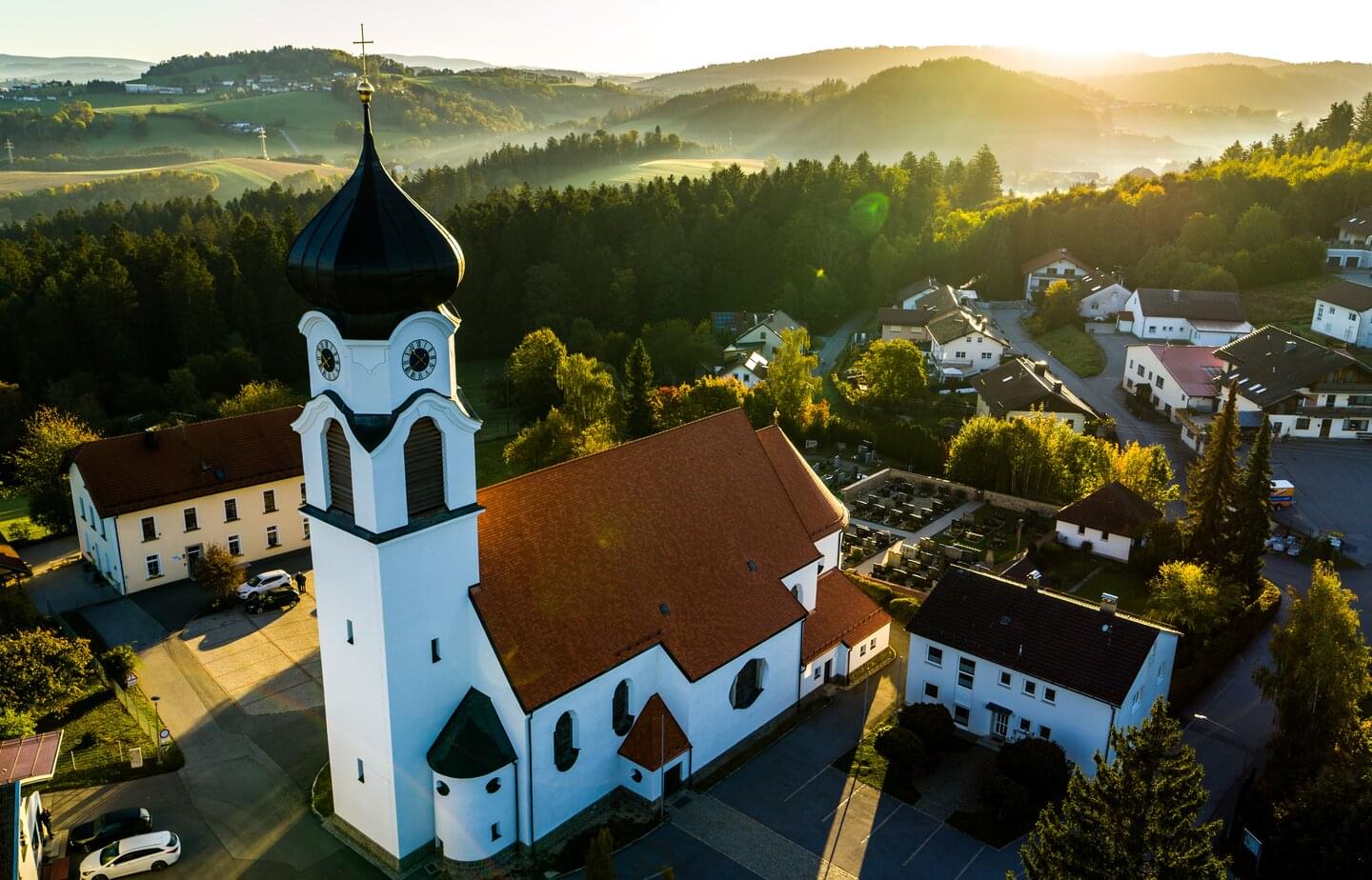

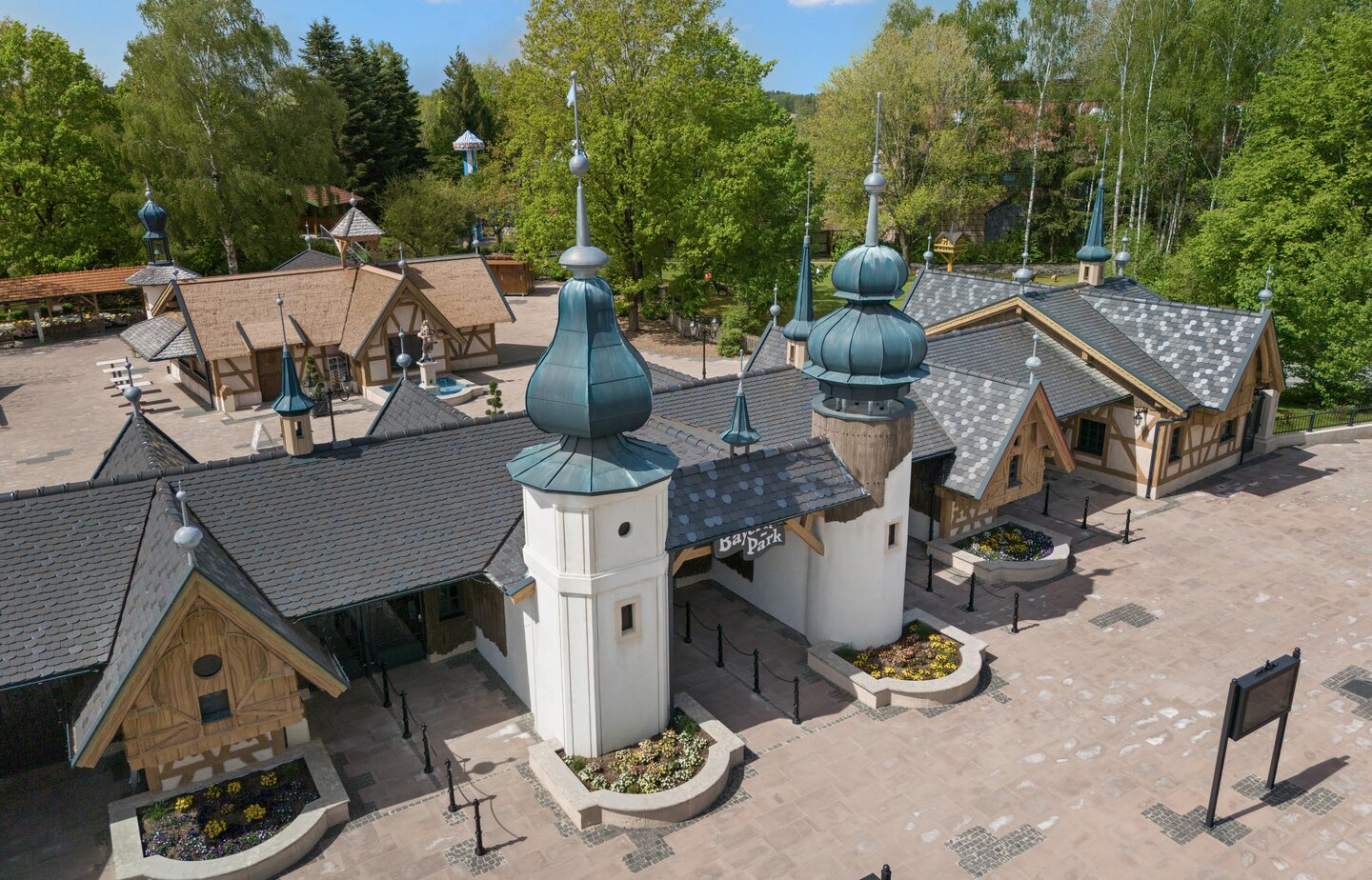

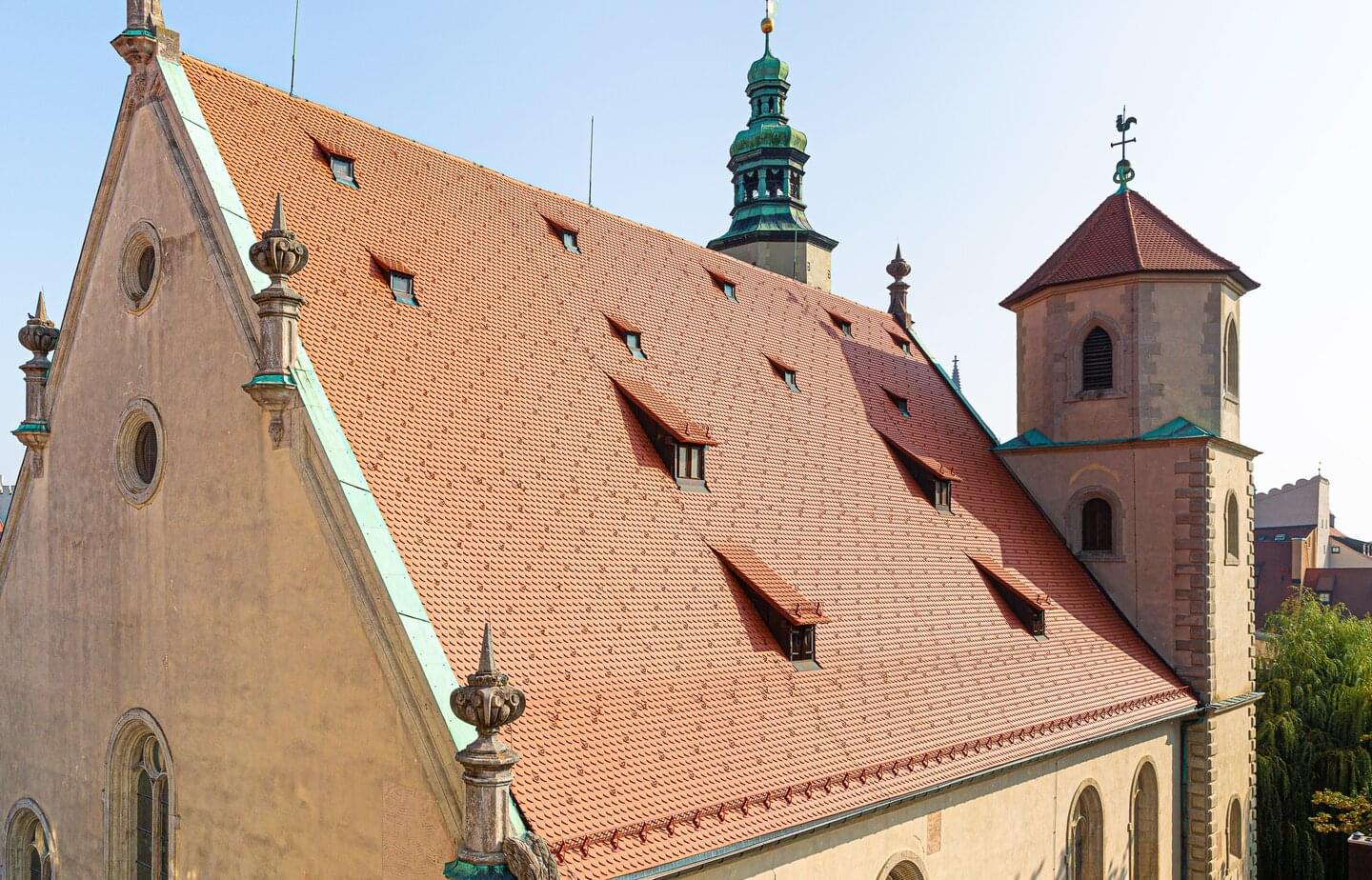

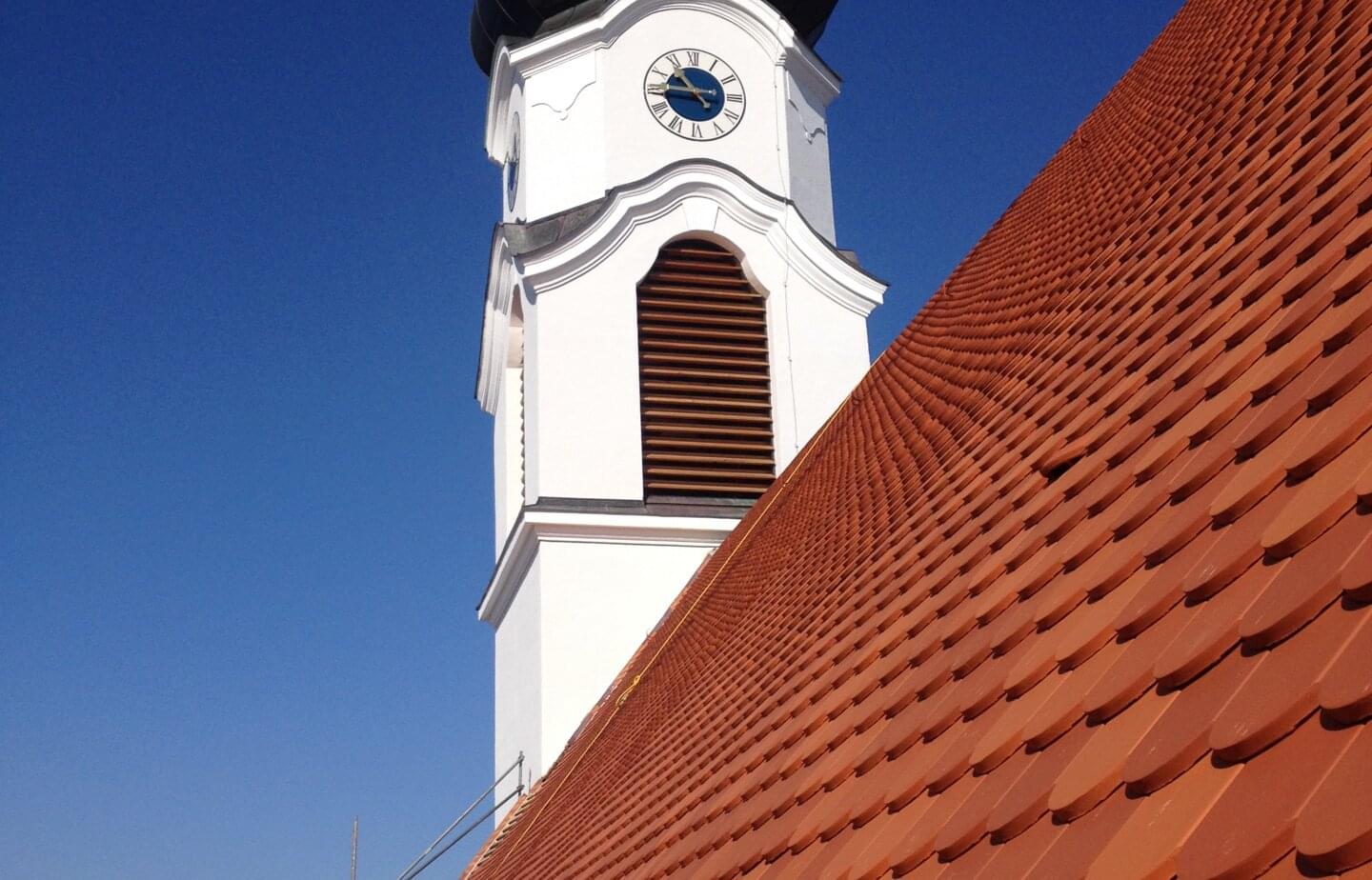

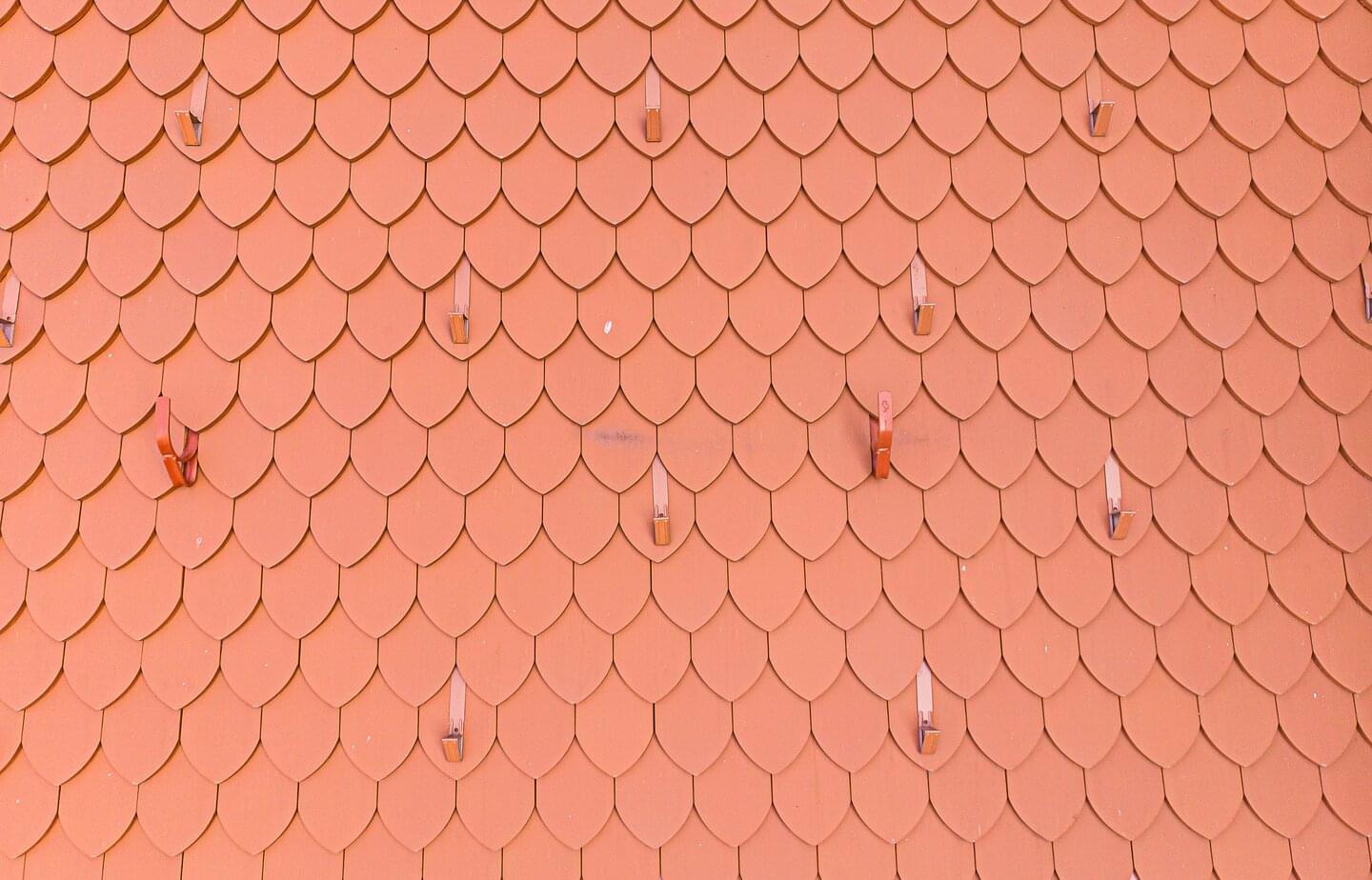

Ergoldsbacher Kirchenbiber gotisch - naturrot  (1) | © ©ERLUS 2021 Ergoldsbacher Kirchenbiber gotisch - naturrot (1)

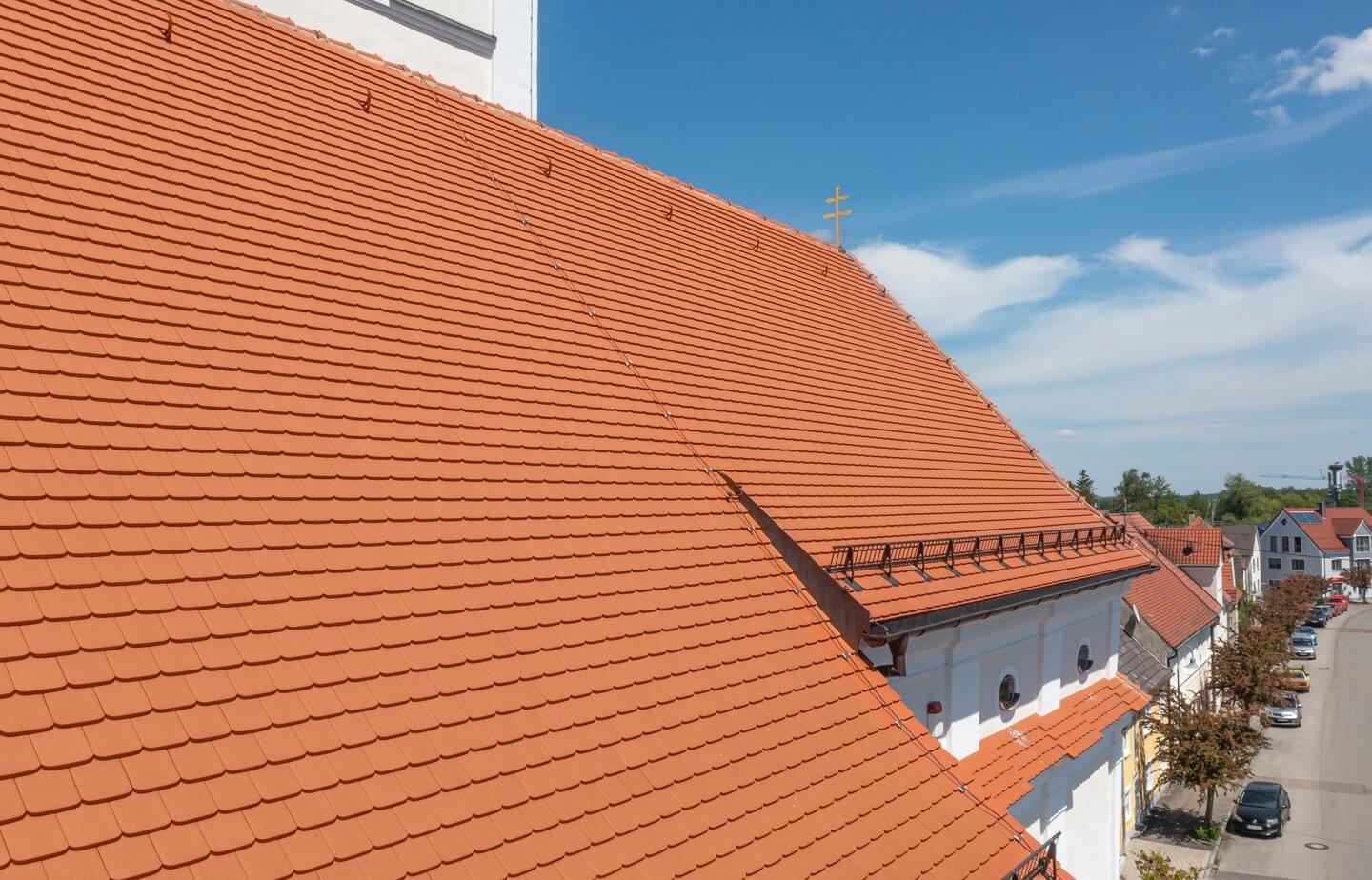

Ergoldsbacher Kirchenbiber gotisch - naturrot (2) | © ©ERLUS 2021 Ergoldsbacher Kirchenbiber gotisch - naturrot (2)
Ergoldsbacher Kirchenbiber gotisch - naturrot (3) | © ©ERLUS 2021 Ergoldsbacher Kirchenbiber gotisch - naturrot (3)
Ergoldsbacher Kirchenbiber gotisch - naturrot (4) | © ©ERLUS 2021 Ergoldsbacher Kirchenbiber gotisch - naturrot (4)

Eine historische Form für charakteristische Objekte

Der Ergoldsbacher Biberschwanzziegel spielt im Denkmalschutz eine wichtige Rolle. Und weil hier Normgrößen oder Standardlösungen selten anwendbar sind, bietet ERLUS schnell verfügbare Objektware in gleichmäßiger Topqualität. Damit umfasst die ERLUS Bibermanufaktur eines der größten Bibersortimente der Branche. Doch auch bei Neubauprojekten kann der historische Ziegel ein spannender Kontrast sein, zumal es den Klassiker in zahlreichen Farben und Schnitten gibt.

Bedarf / m²: 33,7 - 44,5 Stück
Mindestdachneigung: 18 °
Regeldachneigung: 30 °
ERLUS Profi Chat
