ERLUS E 58 S

Farbpalette

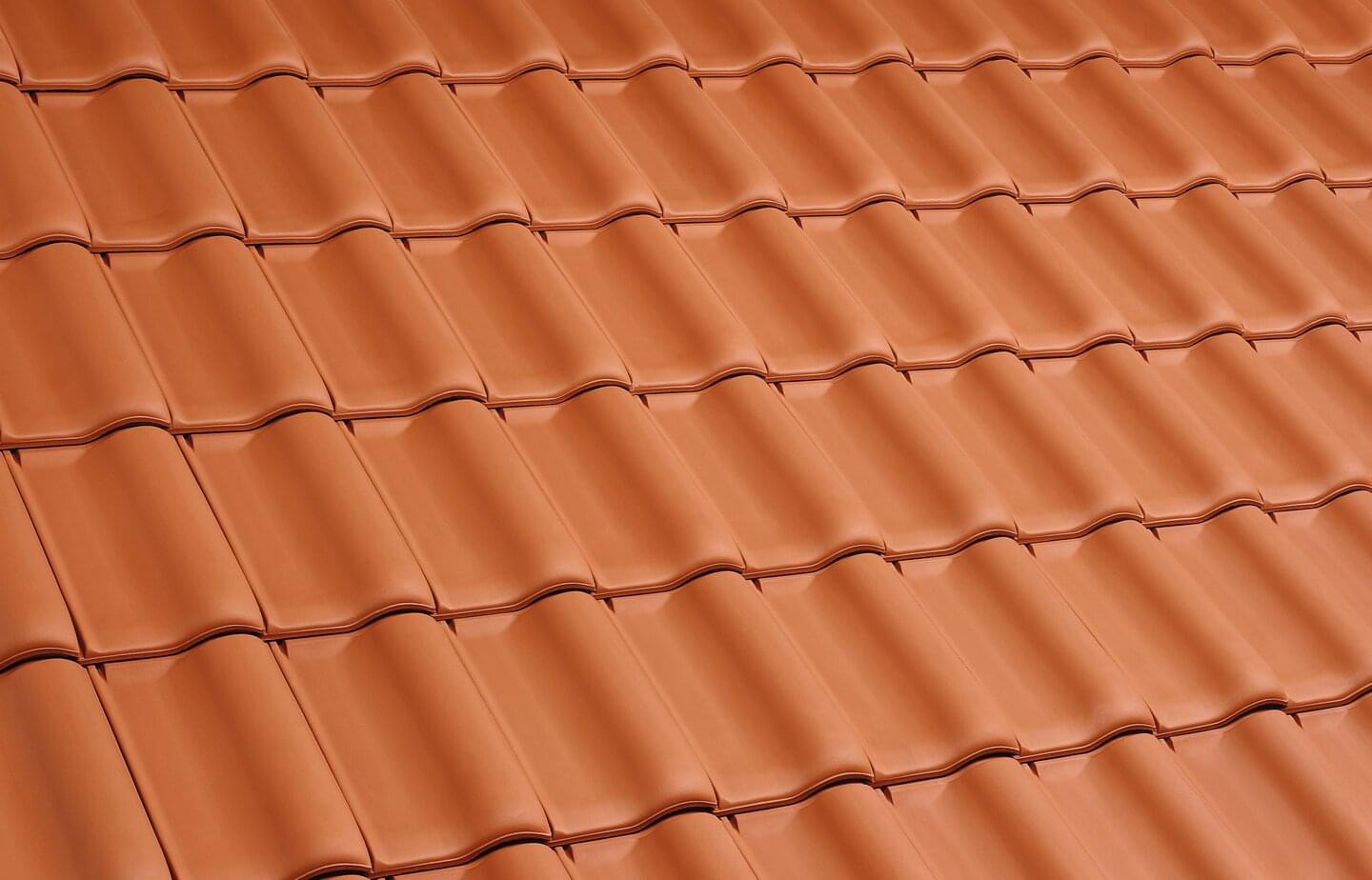

Naturrot

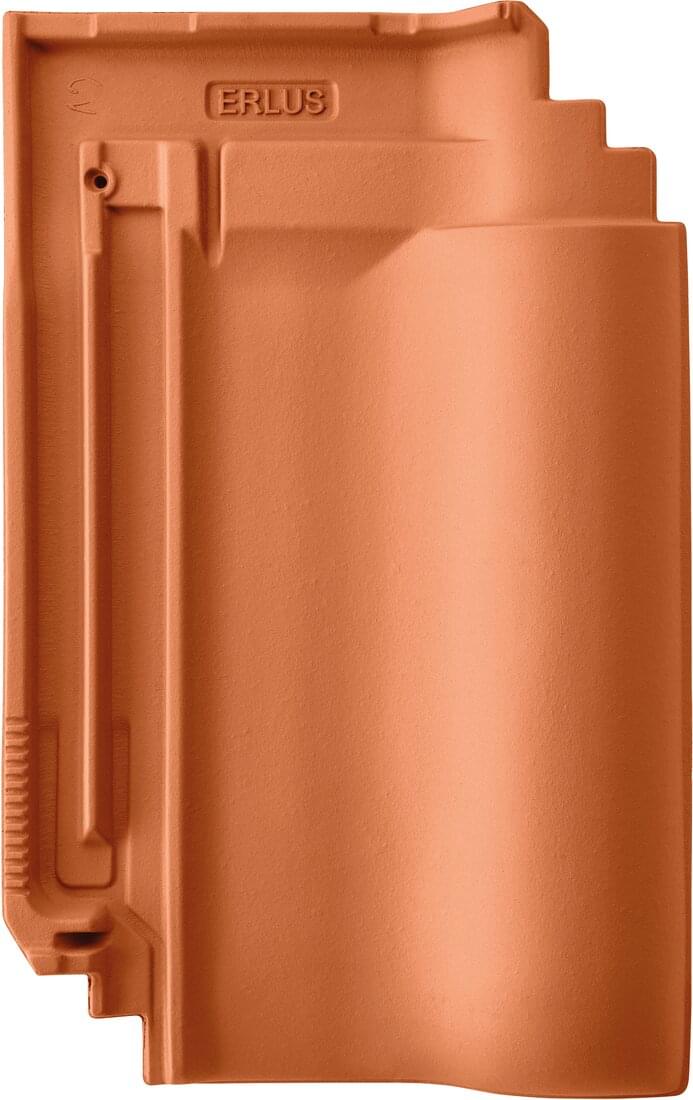

  • E 58 S - Naturrot | Flächenziegelbild | © © ERLUS AG 2021

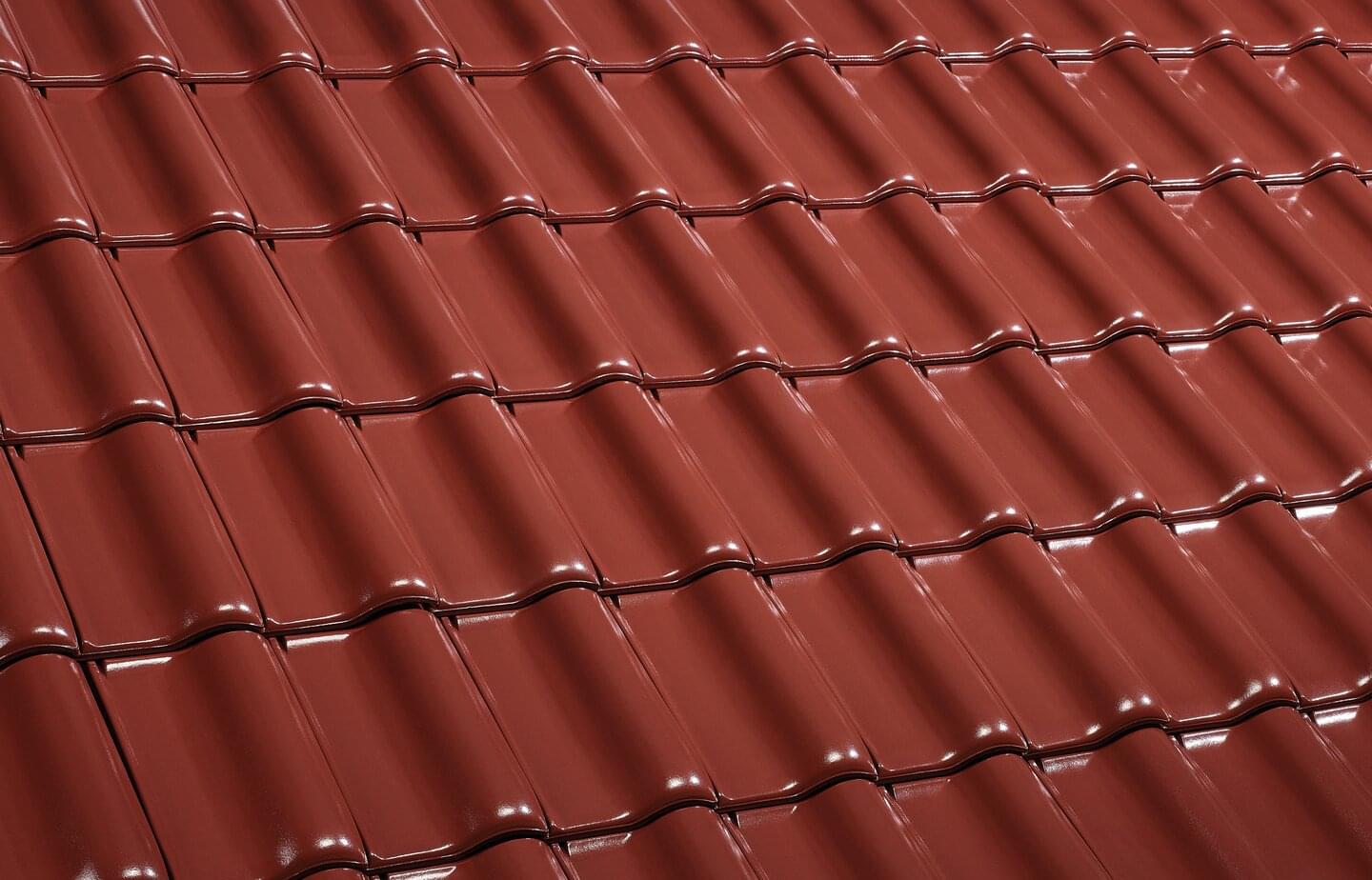

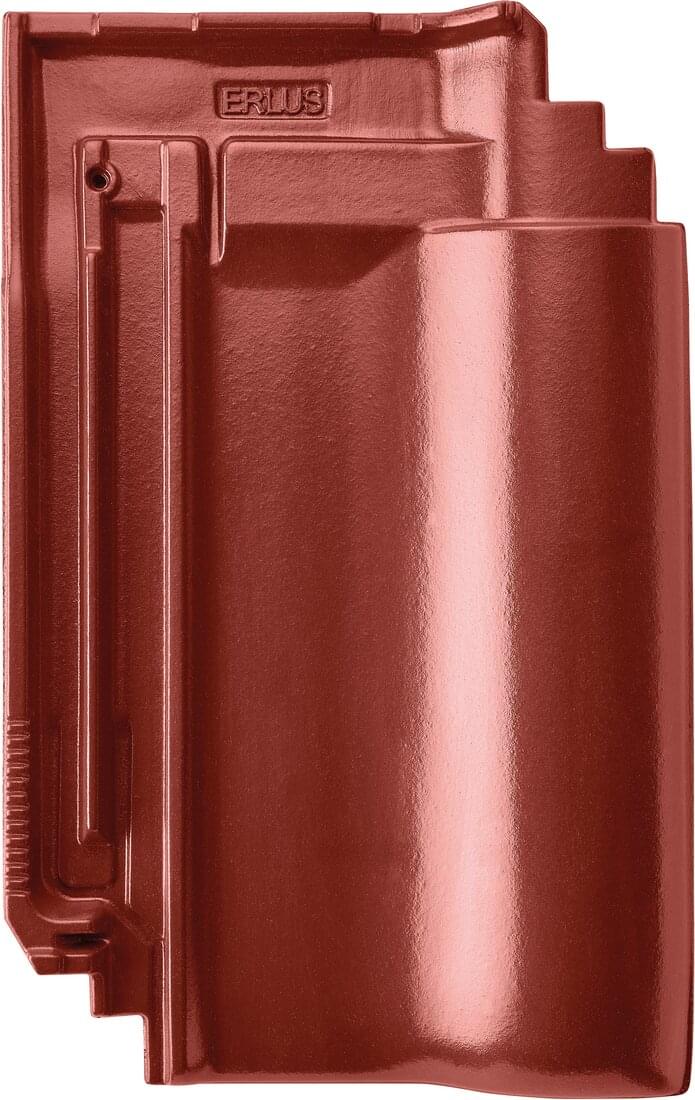

  • E 58 S - Rot | Flächenziegelbild | © © ERLUS AG 2021

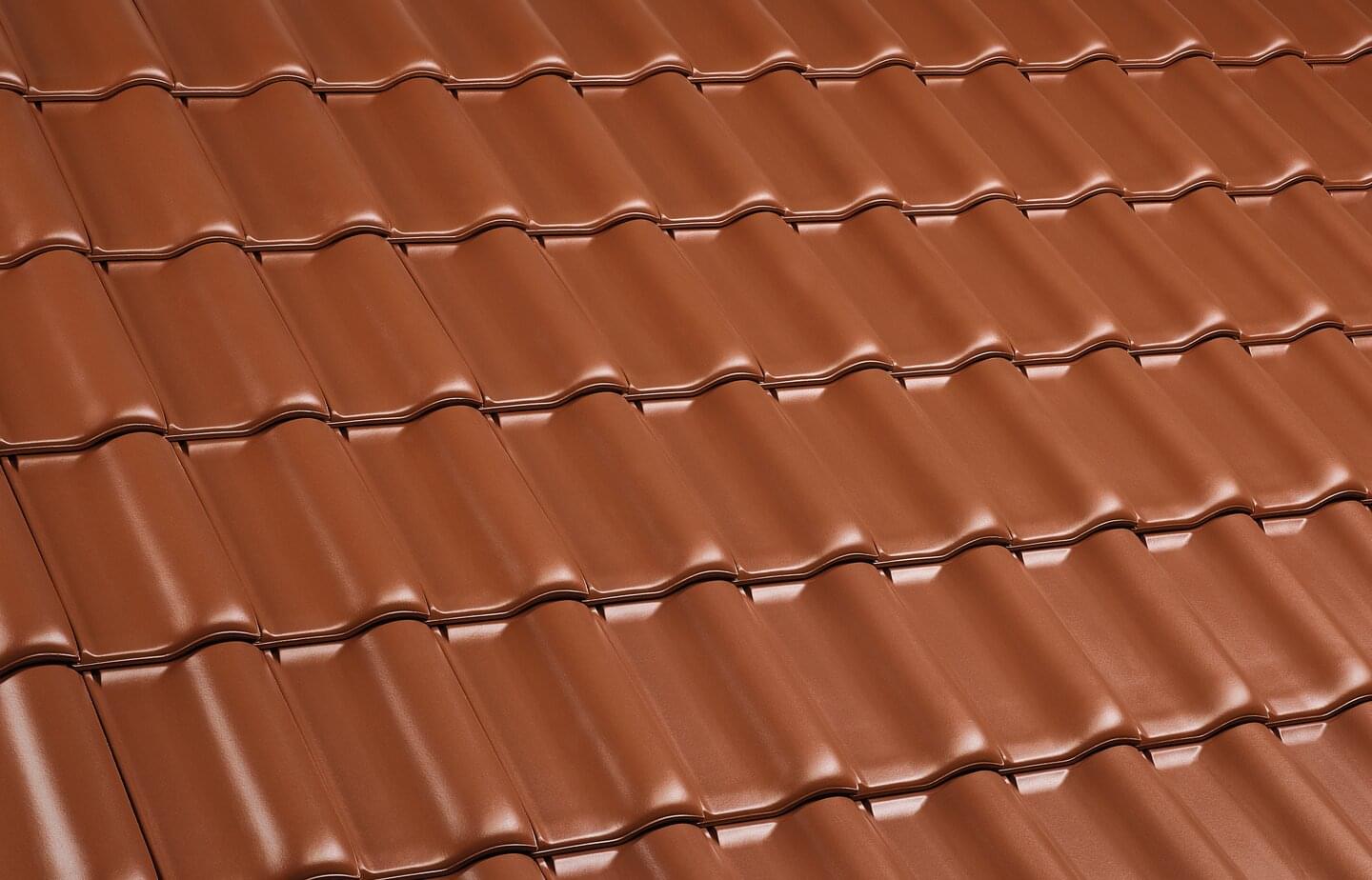

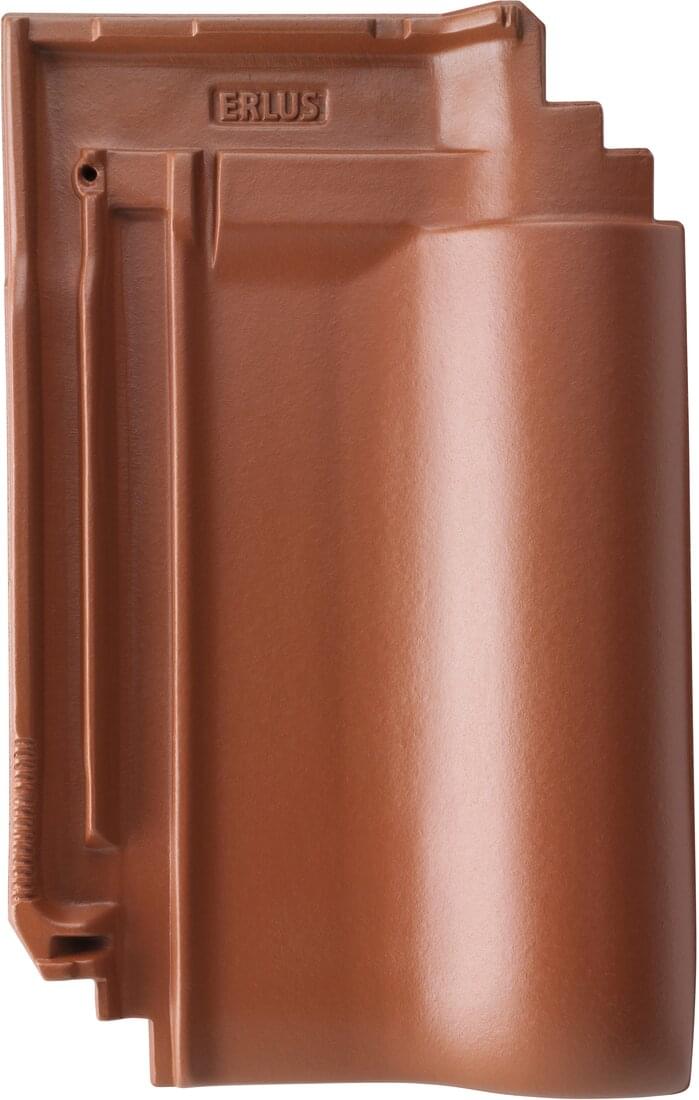

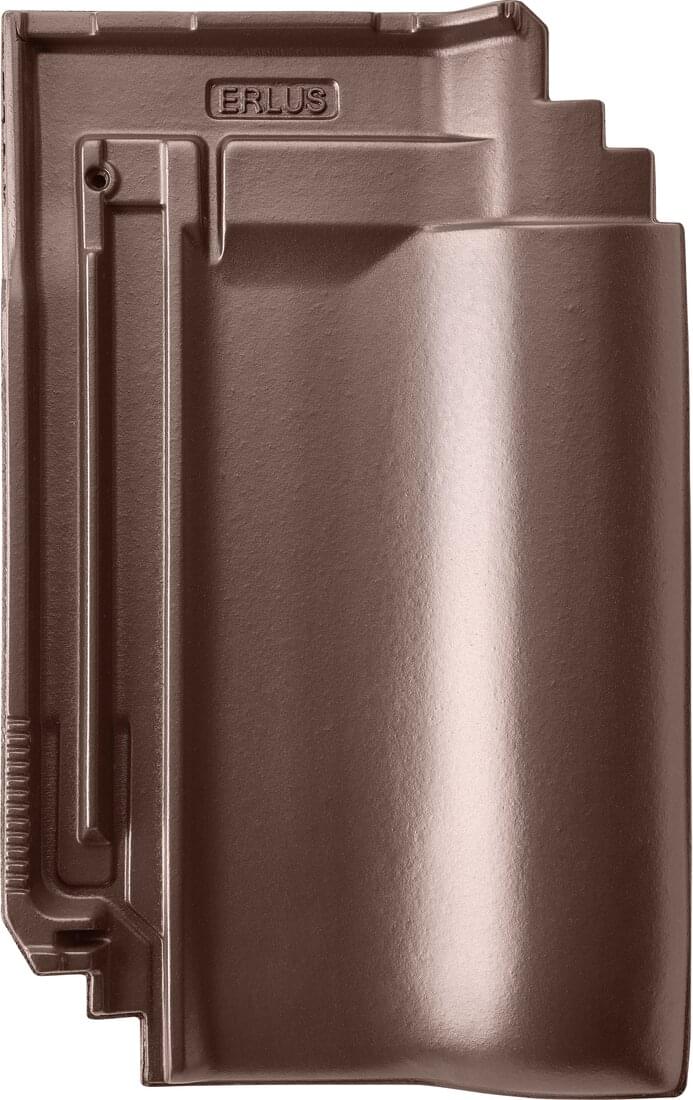

  • E 58 S - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021

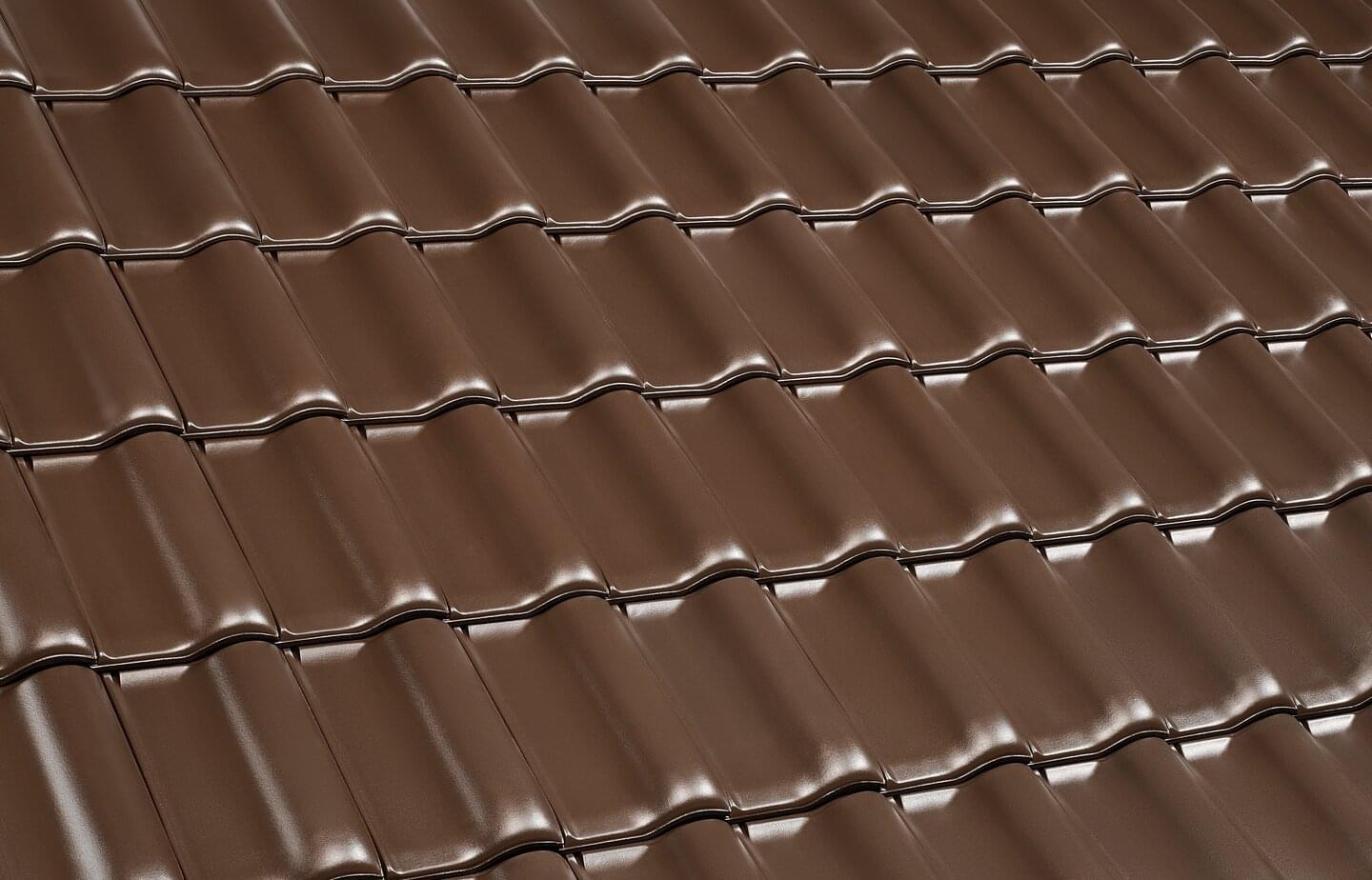

  • E 58 S - Brazilbraun | Flächenziegelbild | © © ERLUS AG 2021

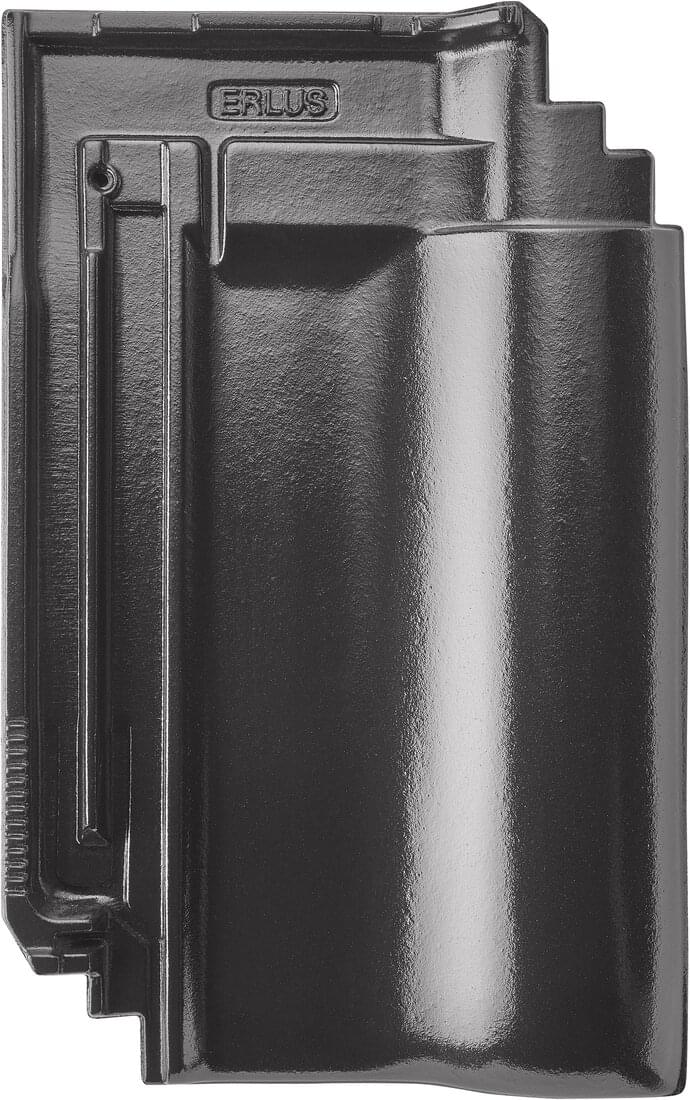

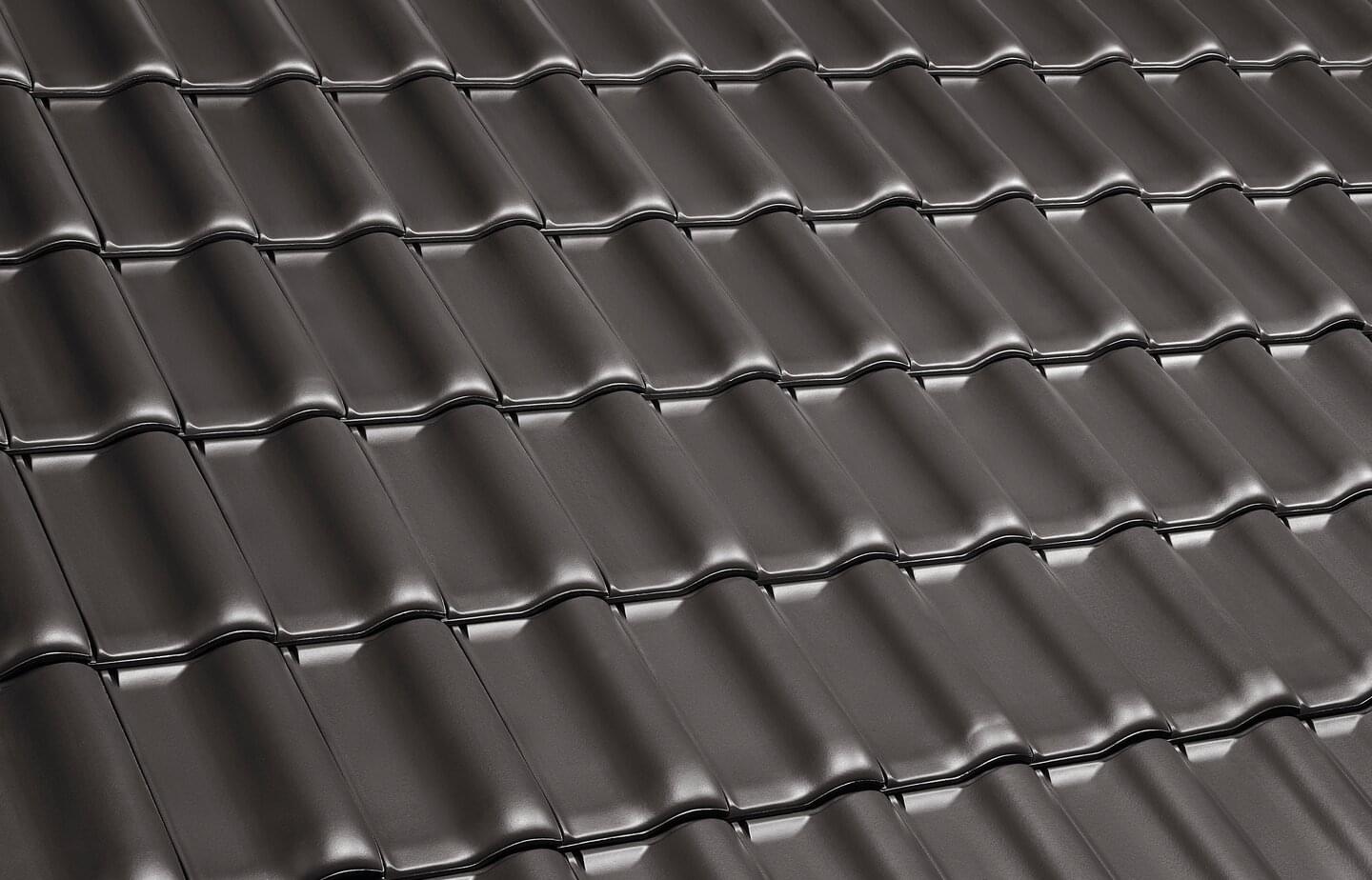

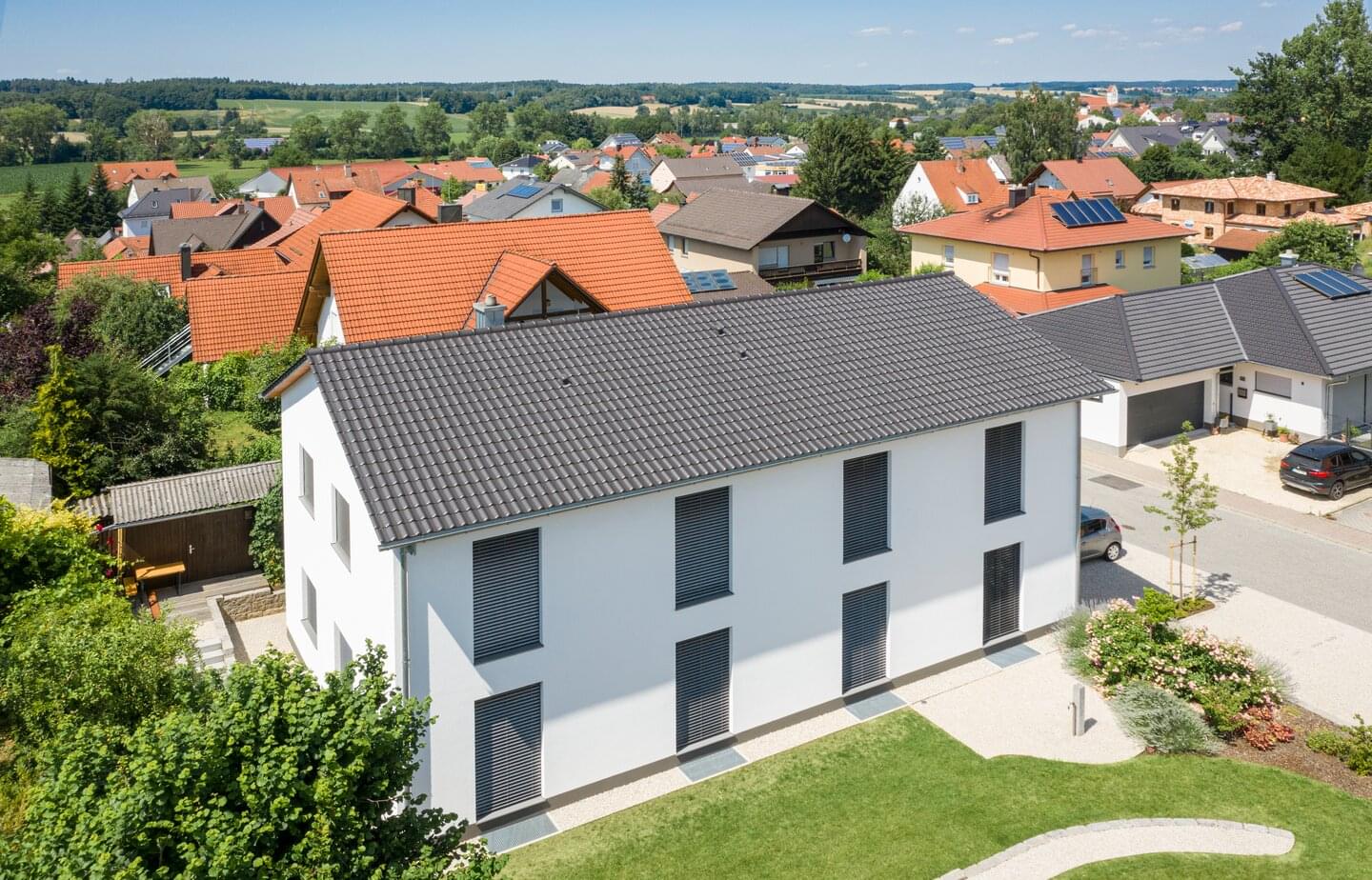

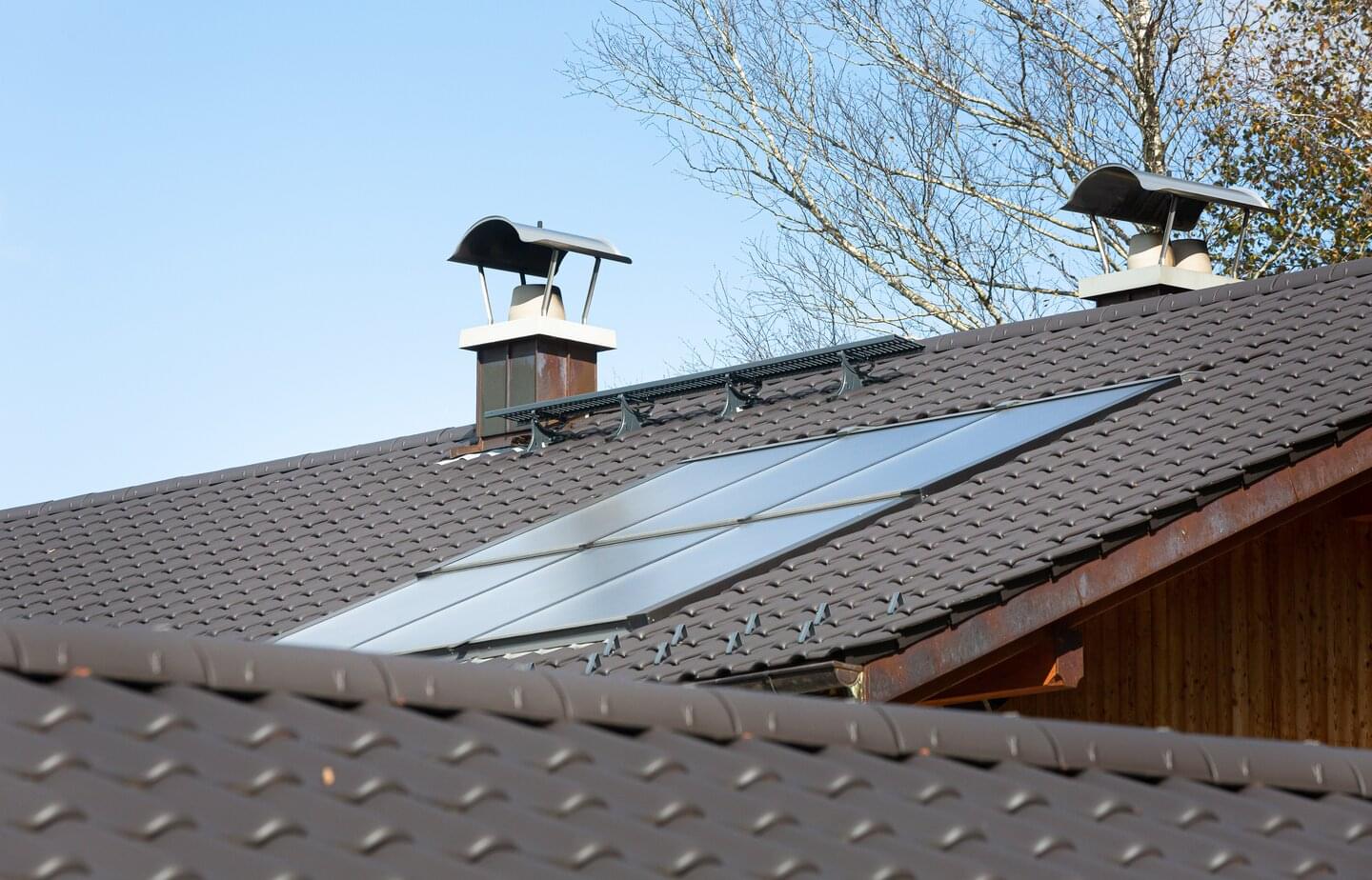

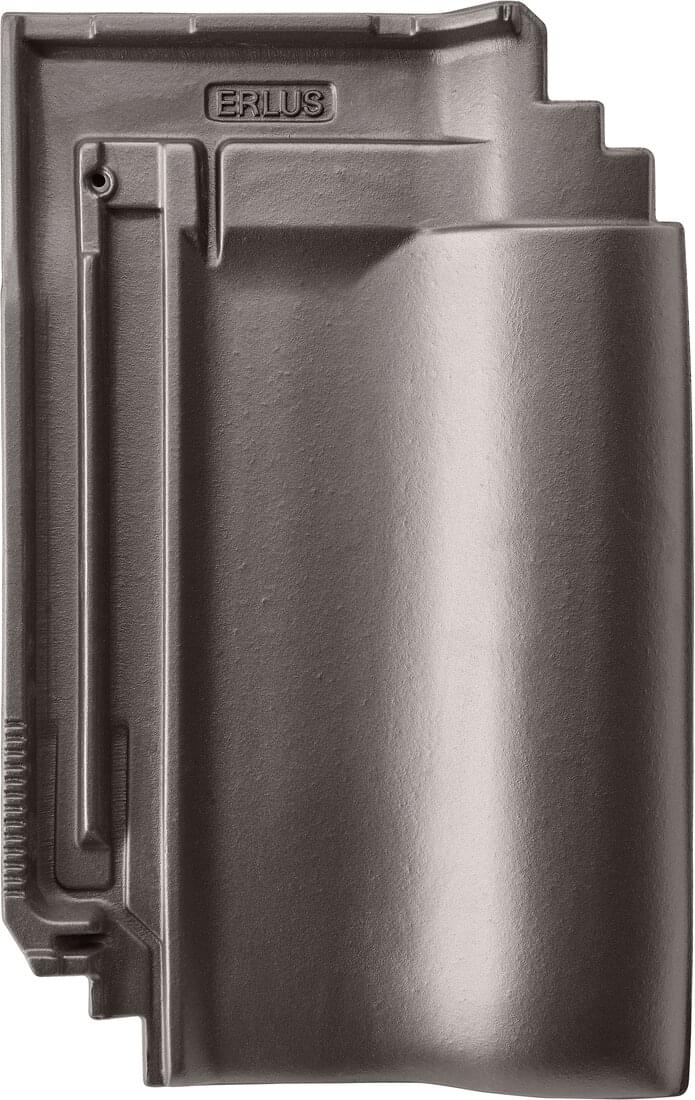

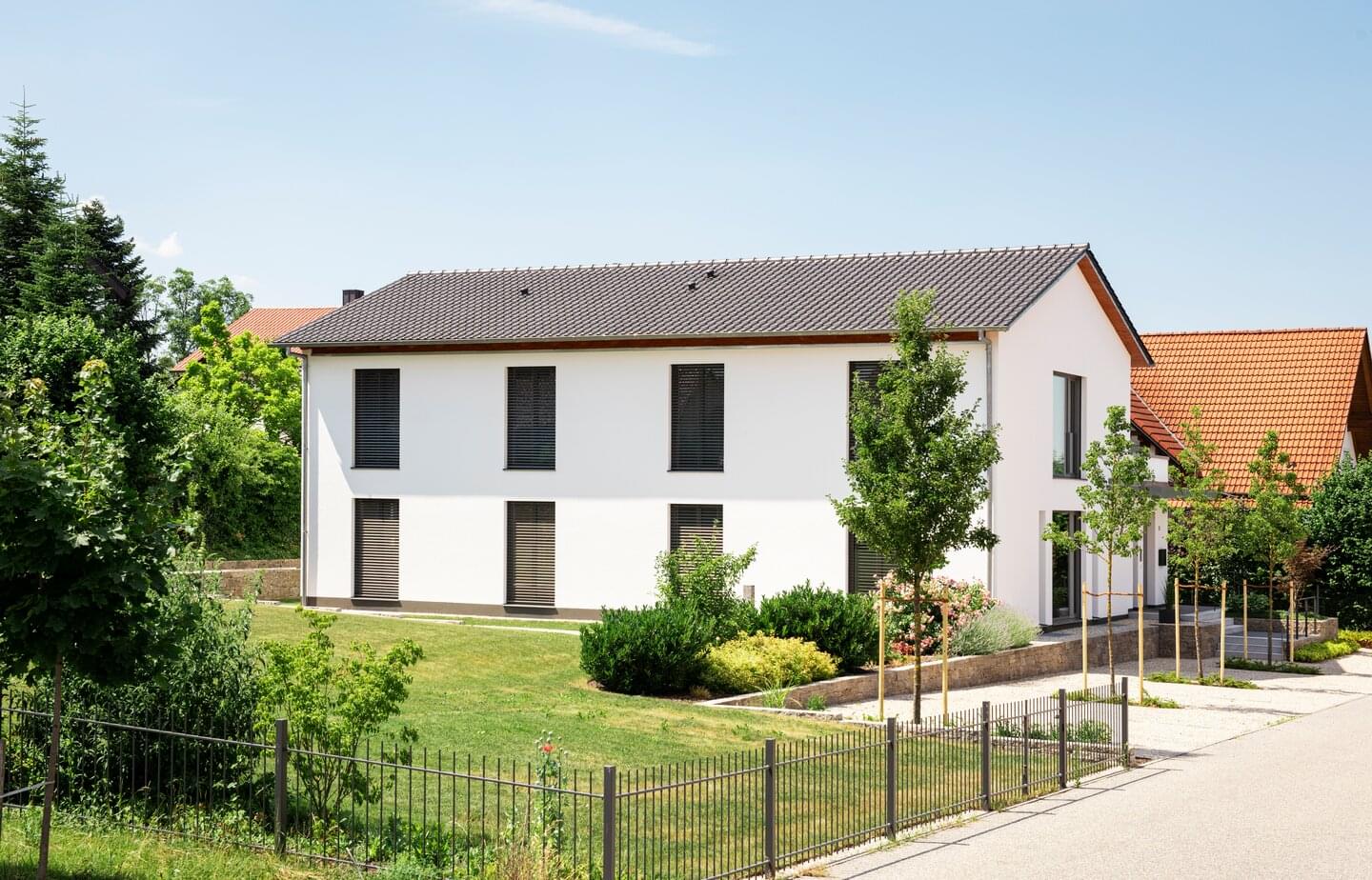

  • E 58 S - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021

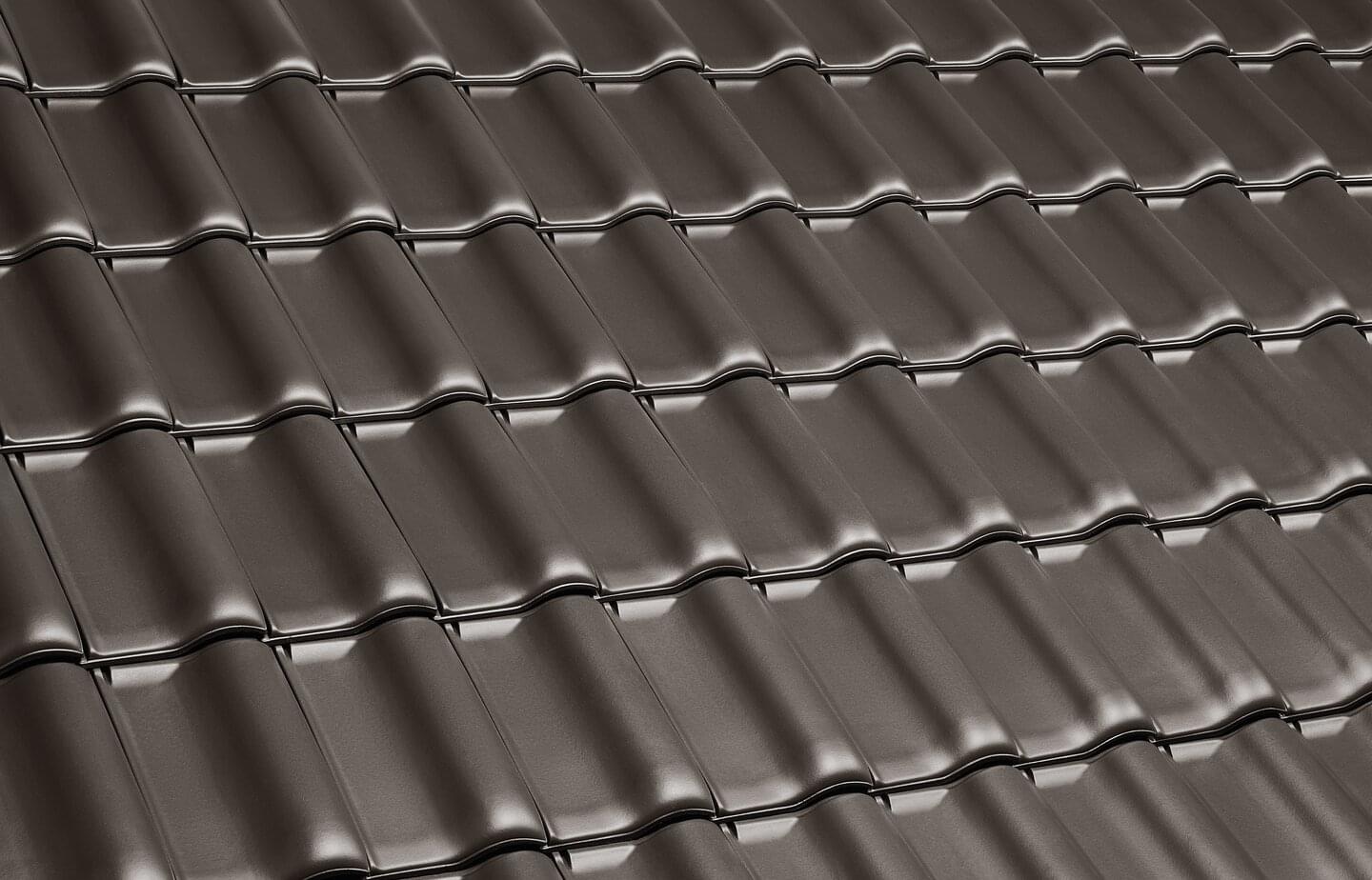

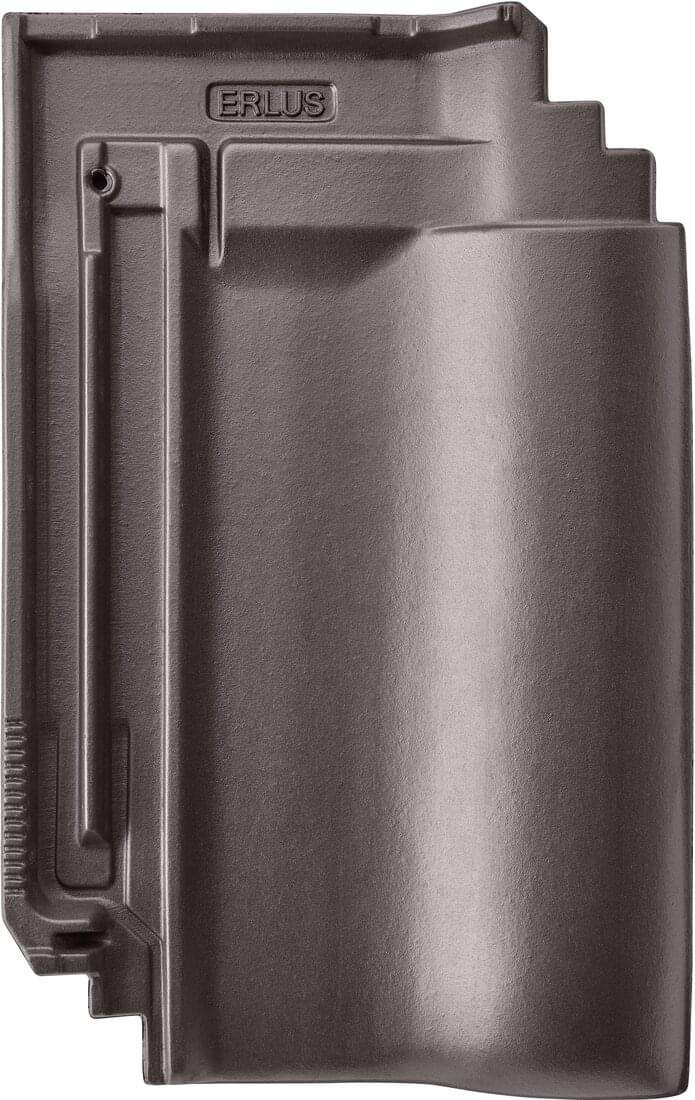

  • E 58 S - Altgrau | Flächenziegelbild | © © ERLUS AG 2021

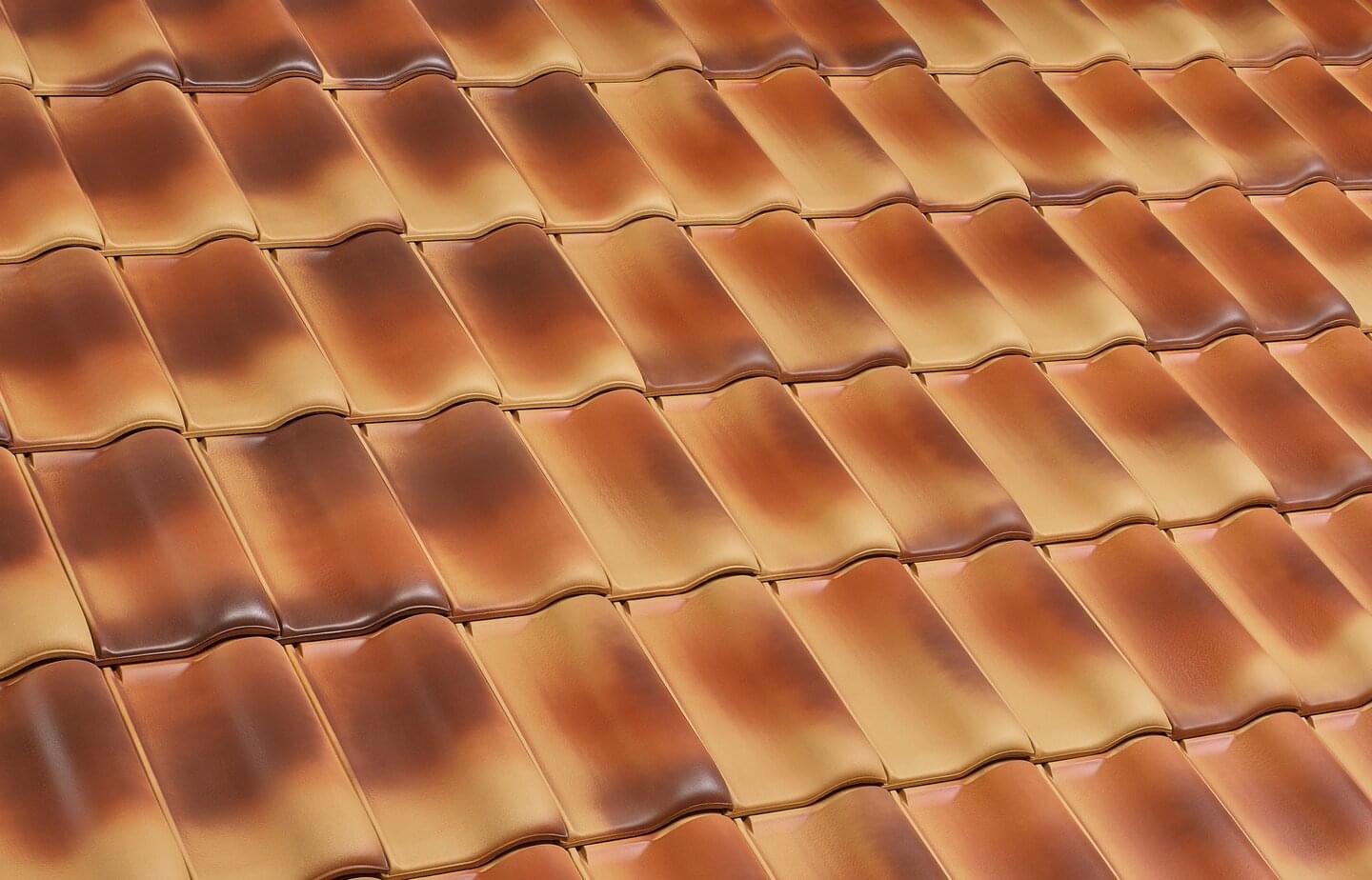

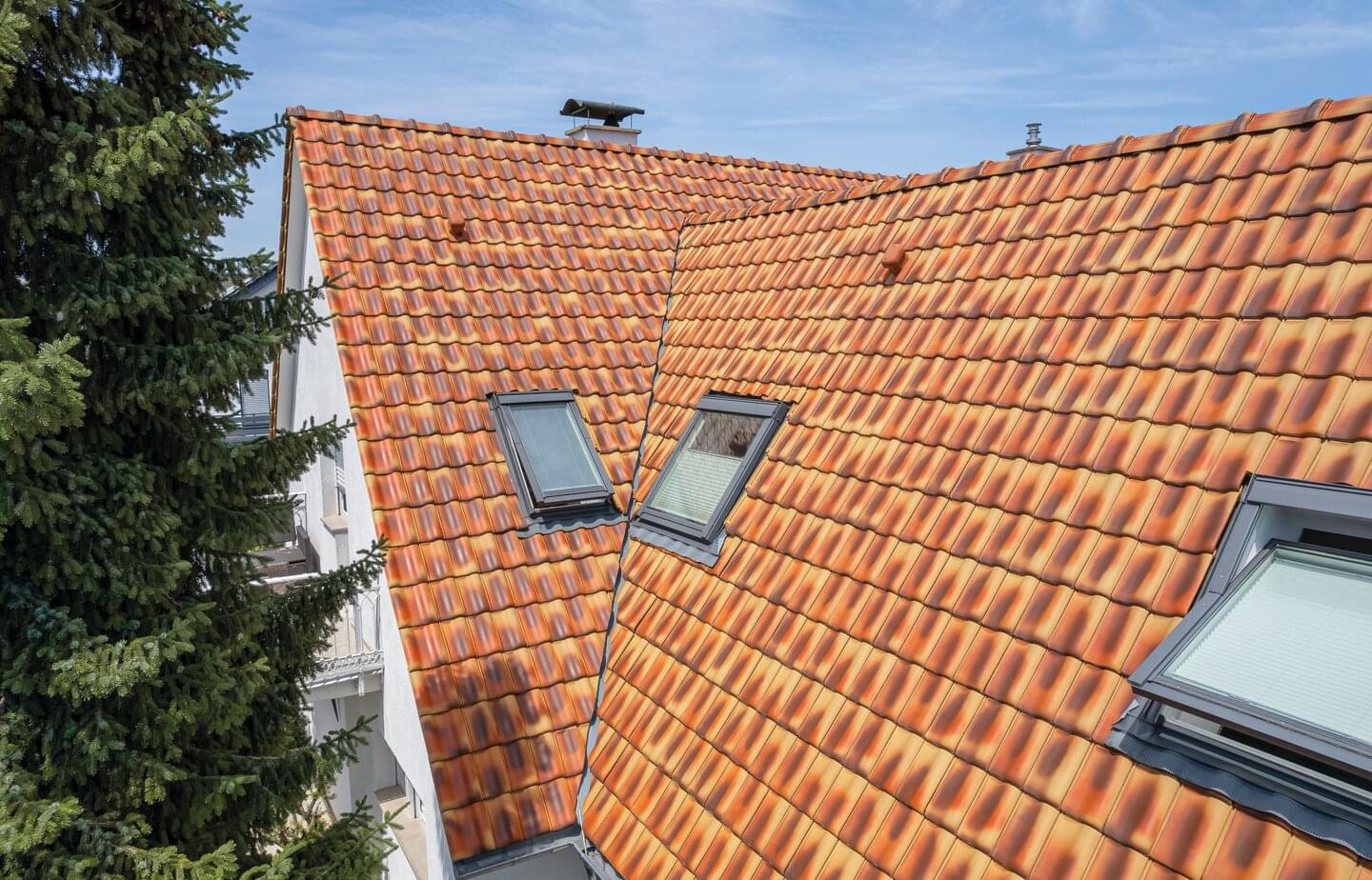

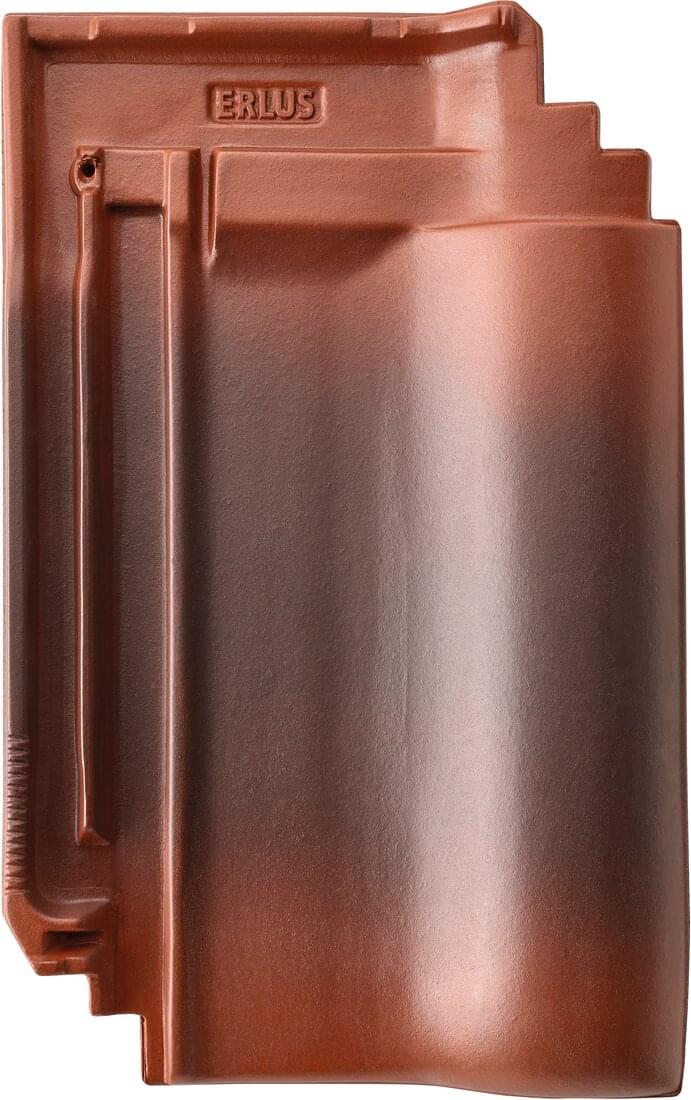

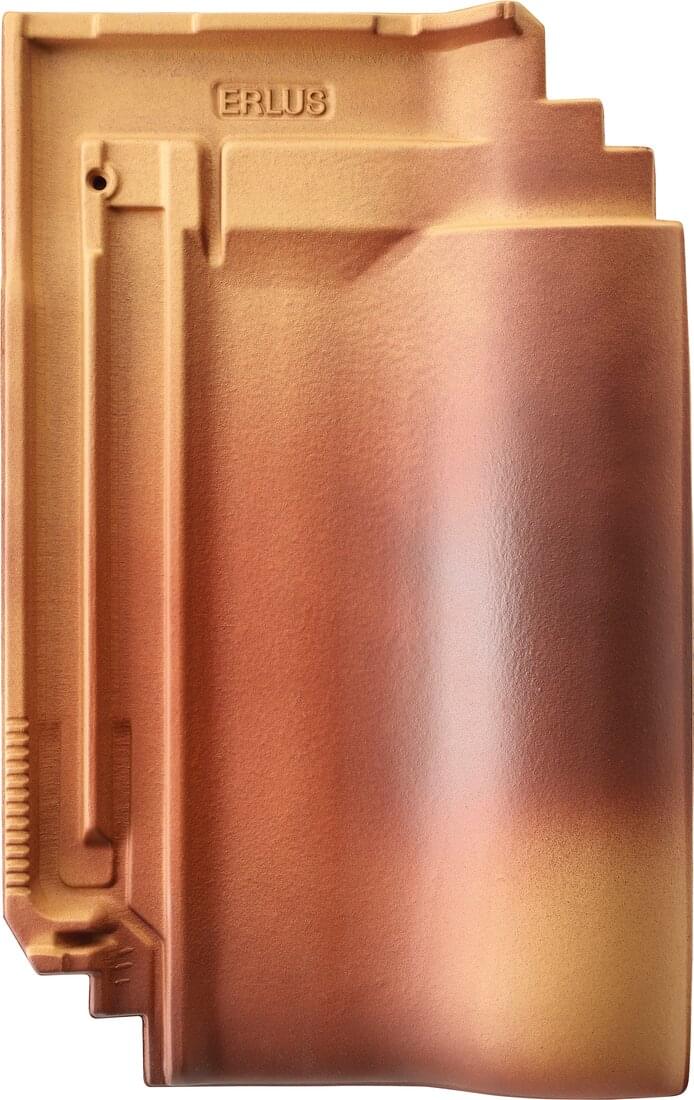

  • E 58 S - Autunno | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 S - Rustik | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 S - Maroon | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 S - Diamantschwarz | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 26,0 x 42,0 cm
Lattweite: ca. 33,5 - 35,5 cm
Mittlere Deckbreite: ca. 20,2 cm
Bedarf je m²: ab 13,9 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 45 kg/m²
Paletteninhalt: 256 Stück
Palettengewicht: ca. 831 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm

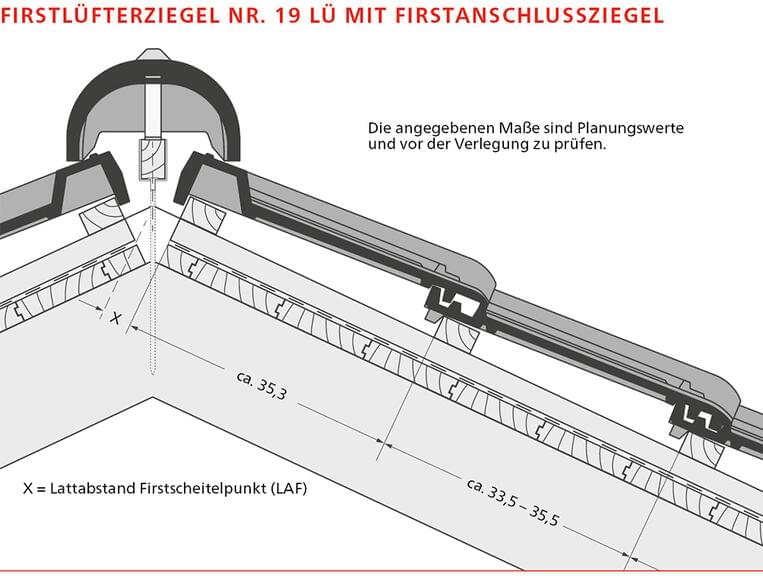

Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 65 55 50 50 45 45 55 50 40 - -
Firstlüfterziegel Nr. 15 Lü 75 70 60 60 60 60 50 45 50 50²⁾ 50²⁾
Firstziegel Nr. 18 50 45 40 40 30 30 30 35 35 25 25
Firstlüfterziegel Nr. 19 Lü 45 40 35 35 30 30 30 30 - - -
Firstziegel Nr. 21 45 35 35 35 30 30 30 30 30 - 25
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 75 70 65 60 60 60 60 55 60 - -
Firstlüfterziegel Nr. 15 Lü 80 75 70 65 65 60 60 - - - -
Firstziegel Nr. 18 60 50 45 40 45 40 40 40 35 30 25
Firstlüfterziegel Nr. 19 Lü 60 50 45 40 40 40 40 40 - - -
Firstziegel Nr. 21 60 50 45 40 40 35 35 35 35 25 15

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 S

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.



Erhöhte Anforderungen sind:
- große Sparrenlängen > 10m
- konzentrierter Wasserlauf auf Teilflächen des Daches, z.B. unterhalb von Regenfallrohren, Zusammenführungen von Kehlen o.ä.
- besondere Dachflächen wie geschweifte Gauben, Tonnen- und Kegeldächer
- schneereiche Gebiete ≥ 1,5 kN/qm Bodenschneelast
- windreiche Gebiete der Windlastenzone 4 oder Kamm- und Gipfellagen oder Schluchtenbildung

Klassen
Klasse 1: wasserdichtes Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus diffusionsoffener UDB-eA (jeweils mit eingebundener Konterlattung)
Klasse 2: regensicheres Unterdach aus Abdichtungsbahnen oder nahtgefügte Unterdeckung aus UDB-eA (jeweils mit offen liegender Konterlattung auf Nageldichtband / - masse)
Klasse 3: verklebte Unterspannung/Unterdeckung mit Nageldichtband /-masse / - durch ETB/ETA nachgewiesenene Nageldichtung, oder Holzunterdeckplatten
Klasse 4: verklebte Unterspannung oder Unterdeckung
Klasse 5: Unterspannung oder Unterdeckung

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 22° Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 4 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 2
von < 14° bis ≥ 10° Kl. 1 Kl. 1
Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigungmin. Anf.erhö. Anf.
≥ 22° Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 4 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 2
von < 14° bis ≥ 10° Kl. 1 Kl. 1
Bei Gefahr von Eisruckstau durch oder um Einbauteile oder unter Solaranlagen empfehlen wir von erhöhten Anforderungen auszugehen.

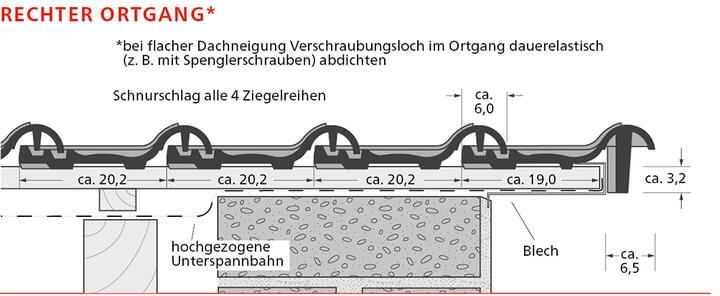

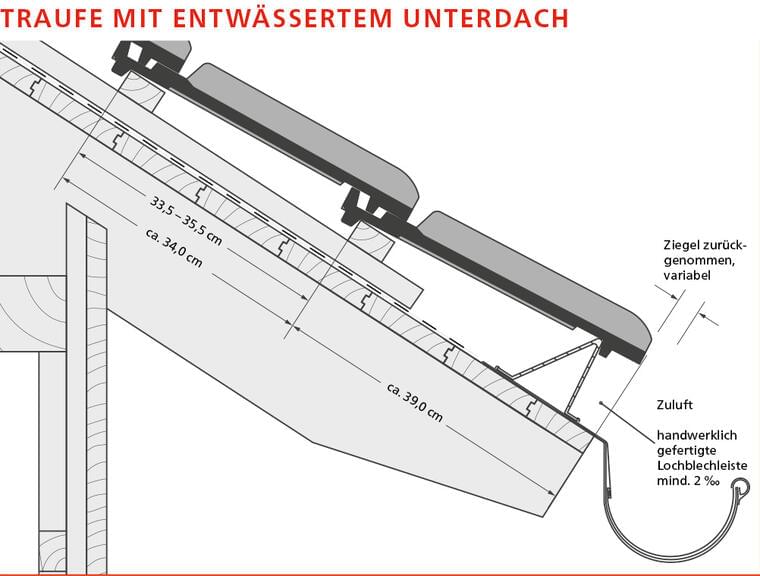

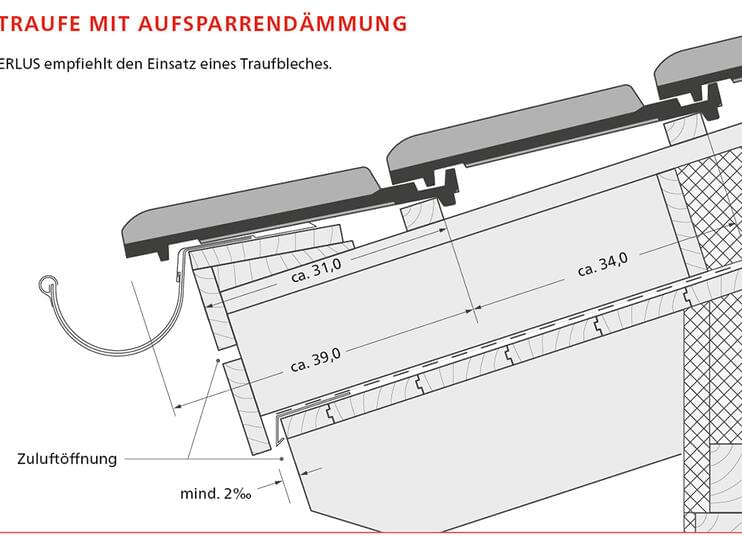

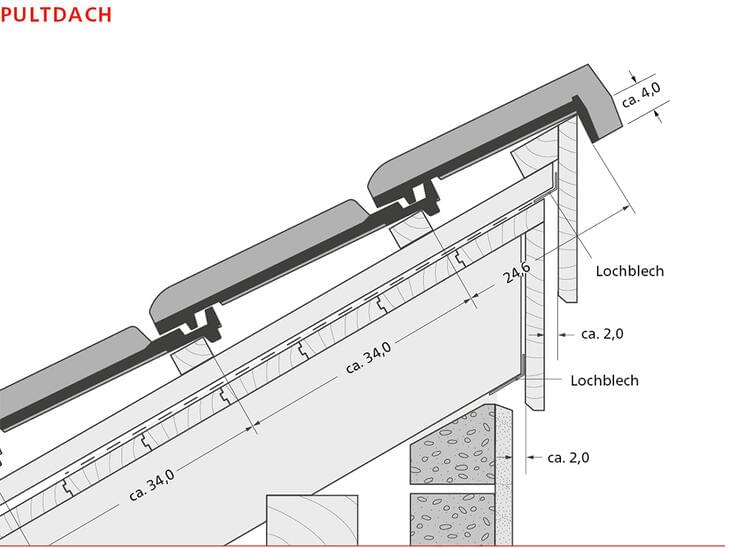

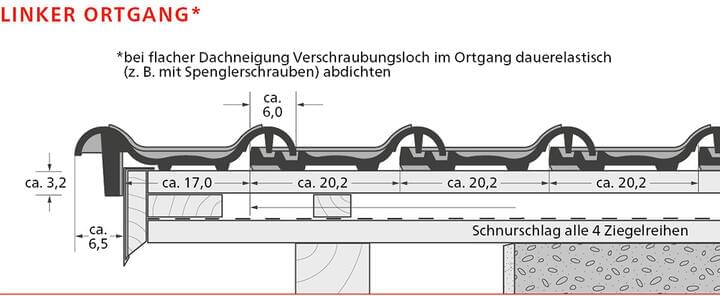

Technische Zeichnungen

Diese Argumente sprechen für den
ERLUS E 58 S

  • Kompatibel mit E 58

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Kleinformatiger Flachdachziegel mit 20 mm Verschiebebereich

  • Große Farbauswahl

  • Lattweitengruppe 34,0 cm

  • Regeldachneigung 22° nach Dachdecker-Fachregelwerk

  • Sehr flexibel und verlegefreundlich

  • Besonders robust und bruchsicher

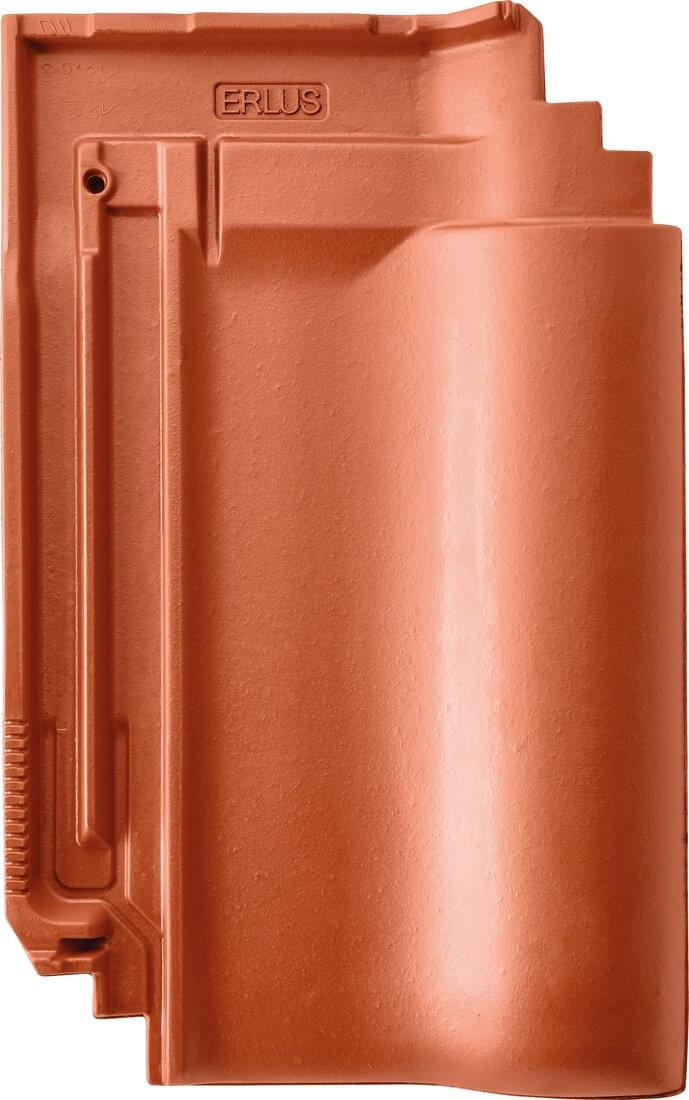

Flächenziegel

E 58 S Lotus Air - Lotus air® rot | Lieferprogrammbild | © © ERLUS AG 2021
Flächenziegel

ERLUS Standardzubehör

E 58 S Lotus Air - Ortgangziegel links | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
E 58 S Lotus Air - Ortgangziegel rechts | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
E 58 S - Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Doppelwulstziegel
E 58 S Lotus Air - Firstanschlussziegel | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
E 58 S Lotus Air - Firstanschluss-Ortgangziegel links | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
E 58 S Lotus Air - Firstanschluss-Ortgangziegel rechts | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
E 58 S - Firstanschluss-Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Doppelwulstziegel
E 58 S - Firstanschluss-Schiebeziegel | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Schiebeziegel
E 58 S - Firstanschluss-Schiebe-Ortgangziegel links | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Schiebe-Ortgangziegel links
E 58 S - Firstanschluss-Schiebe-Ortgangziegel rechts | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Schiebe-Ortgangziegel rechts
E 58 S - Firstanschluss-Lüfter-Schiebeziegel | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Lüfter-Schiebeziegel
E 58 S Lotus Air - Pultdachziegel | Lieferprogrammbild | © © ERLUS AG 2021
Pultdachziegel
E 58 S - Pultdach-Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Doppelwulstziegel
E 58 S Lotus Air - Pultdach-Ortgangziegel links | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel links
E 58 S Lotus Air - Pultdach-Ortgangziegel rechts | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel rechts
E 58 S - Schneestoppziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Schneestoppziegel
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü
Firstziegel Nr. 21 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 21
Firstabschlussziegel Nr. 21 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 21
Firstausgleichsziegel Nr. 21 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 21

ERLUS Markenzubehör

E 58 S - ALU-SYSTEM Sanitärlüfter DN 125 komplett naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
E 58 S - ALU-SYSTEM Raumlüfter DN 150 vormontiert mit UD-Manschette naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Raumlüfter DN 150 vormontiert mit UD-Manschette
E 58 S - ALU-SYSTEM Antennenhaube naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
E 58 S - ALU-SYSTEM Durchführungsziegel für Solaranlagen naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter

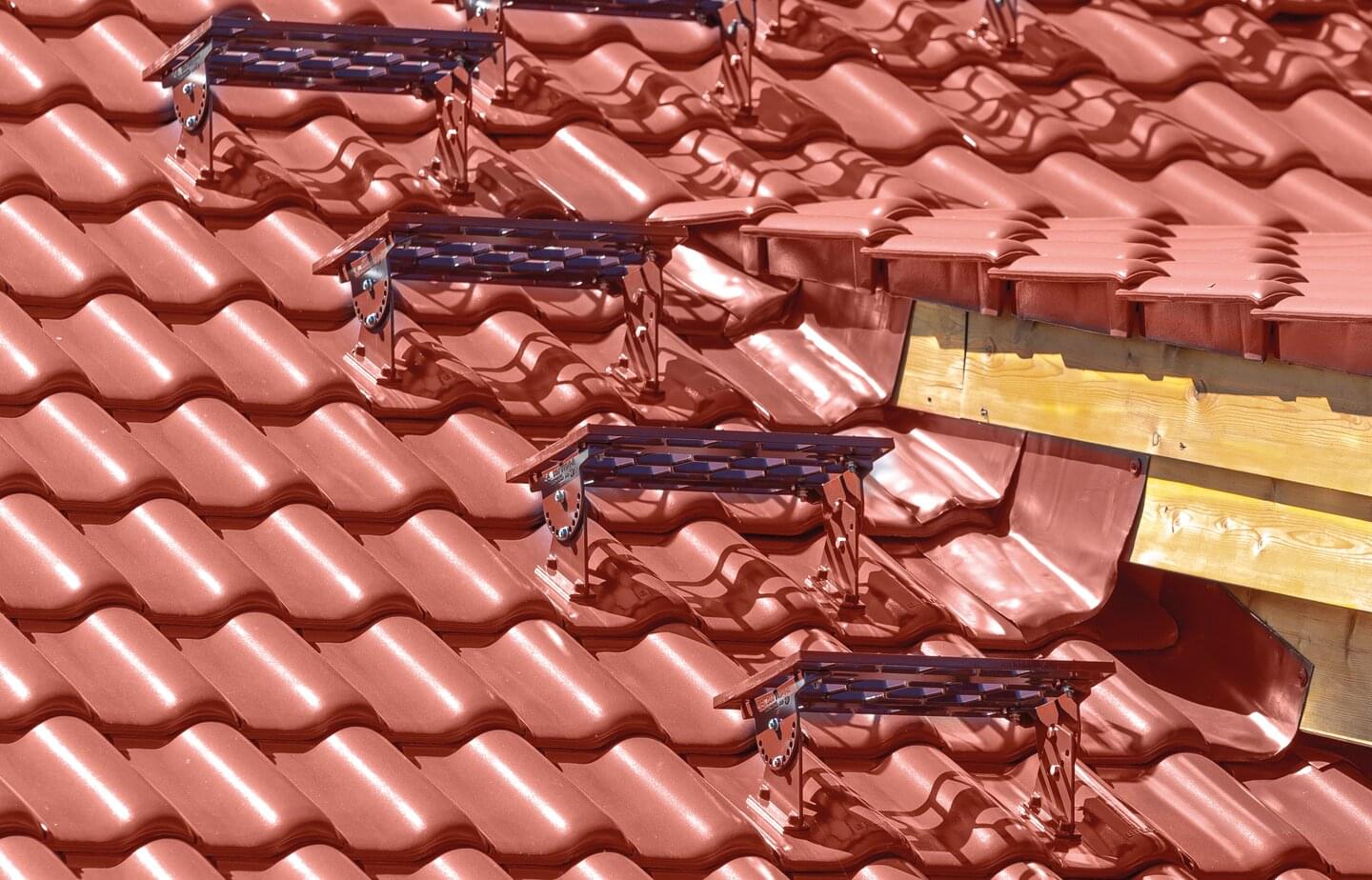

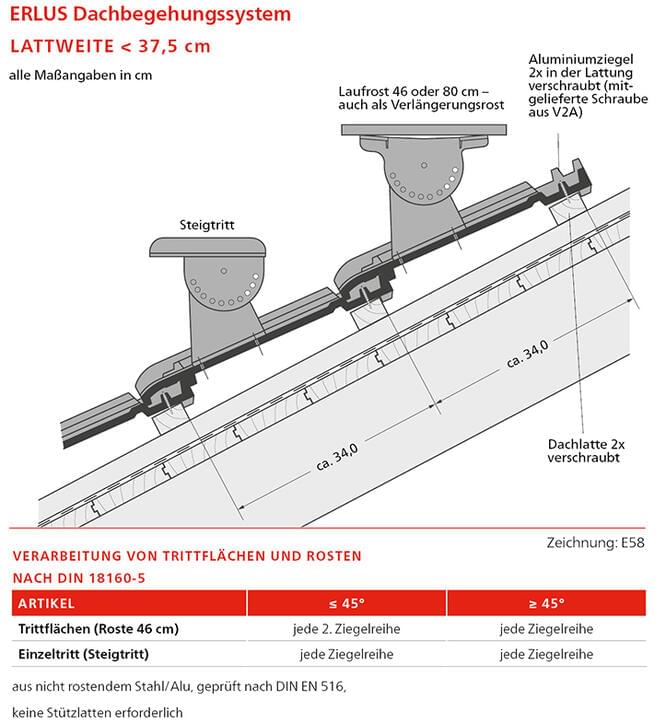

ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
E 58 S - ALU-SYSTEM Solarträger naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
E 58 S - KERAMIK Sanitärlüfter DN 125 komplett Rot | Lieferprogrammbild
KERAMIK Sanitärlüfter DN 125 komplett
E 58 S - KERAMIK Thermenadapter DN 70/110 komplett (Dachneigung 20-40°) Rot | Lieferprogrammbild
KERAMIK Thermenadapter DN 70/110 komplett (Dachneigung 20-40°)
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 19 Naturrot | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 19
KERAMIK Gratanfänger für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Lieferprogrammbild
Firstklammer Nr. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Lieferprogrammbild
Firstklammer Nr. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
E 58 S - Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.) rotbraun (beschichtet) | Lieferprogrammbild
Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

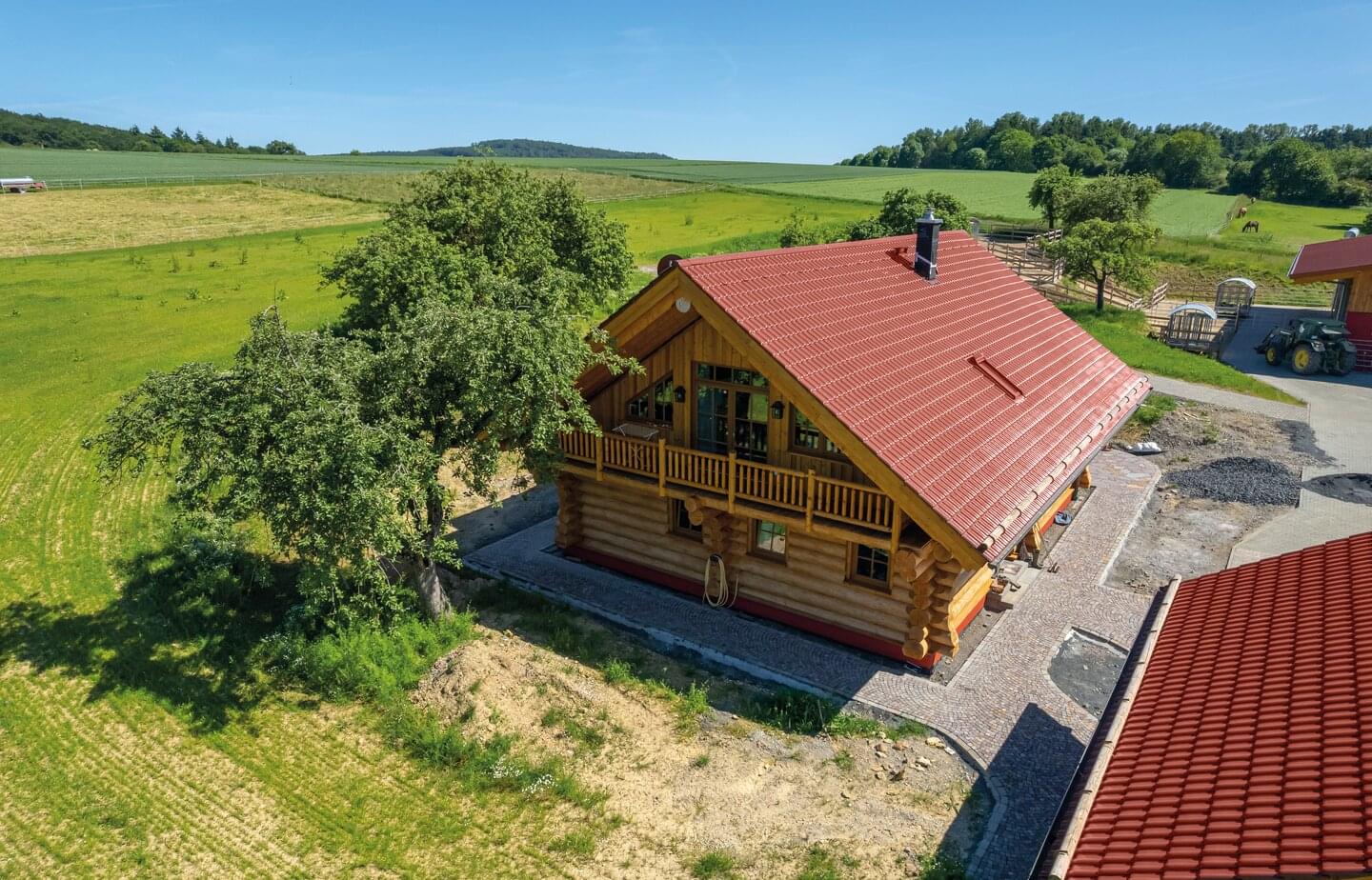

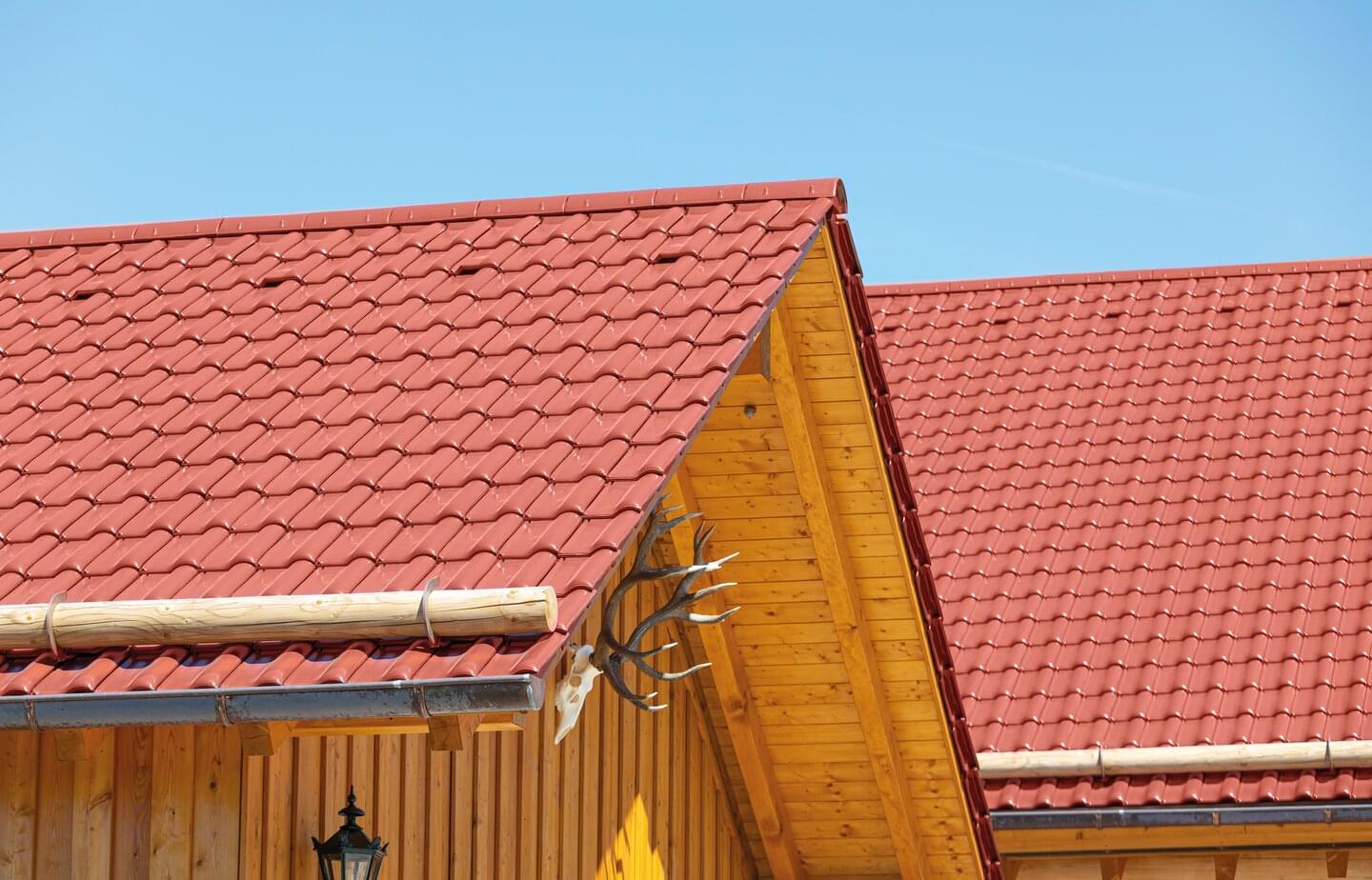

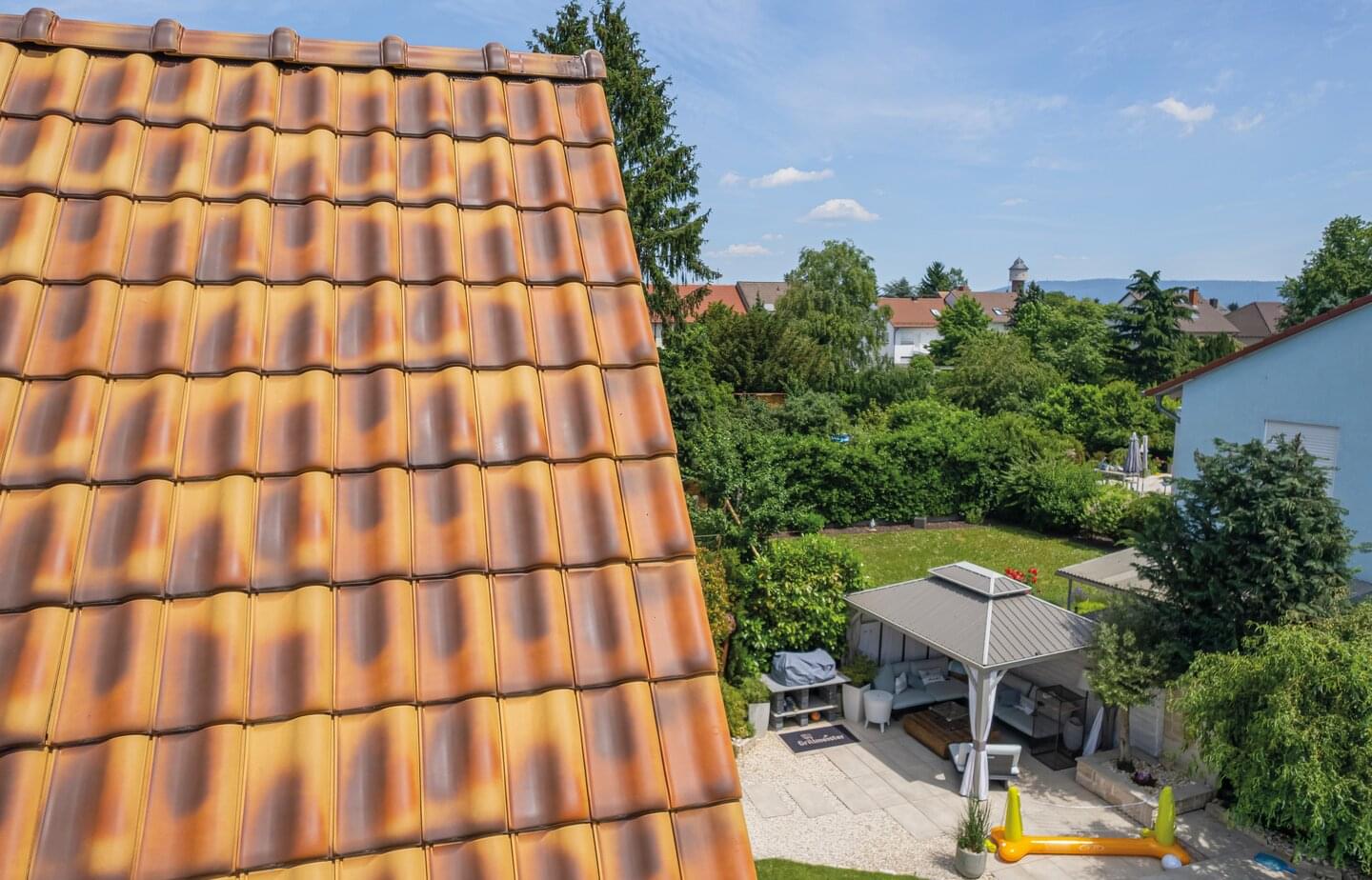

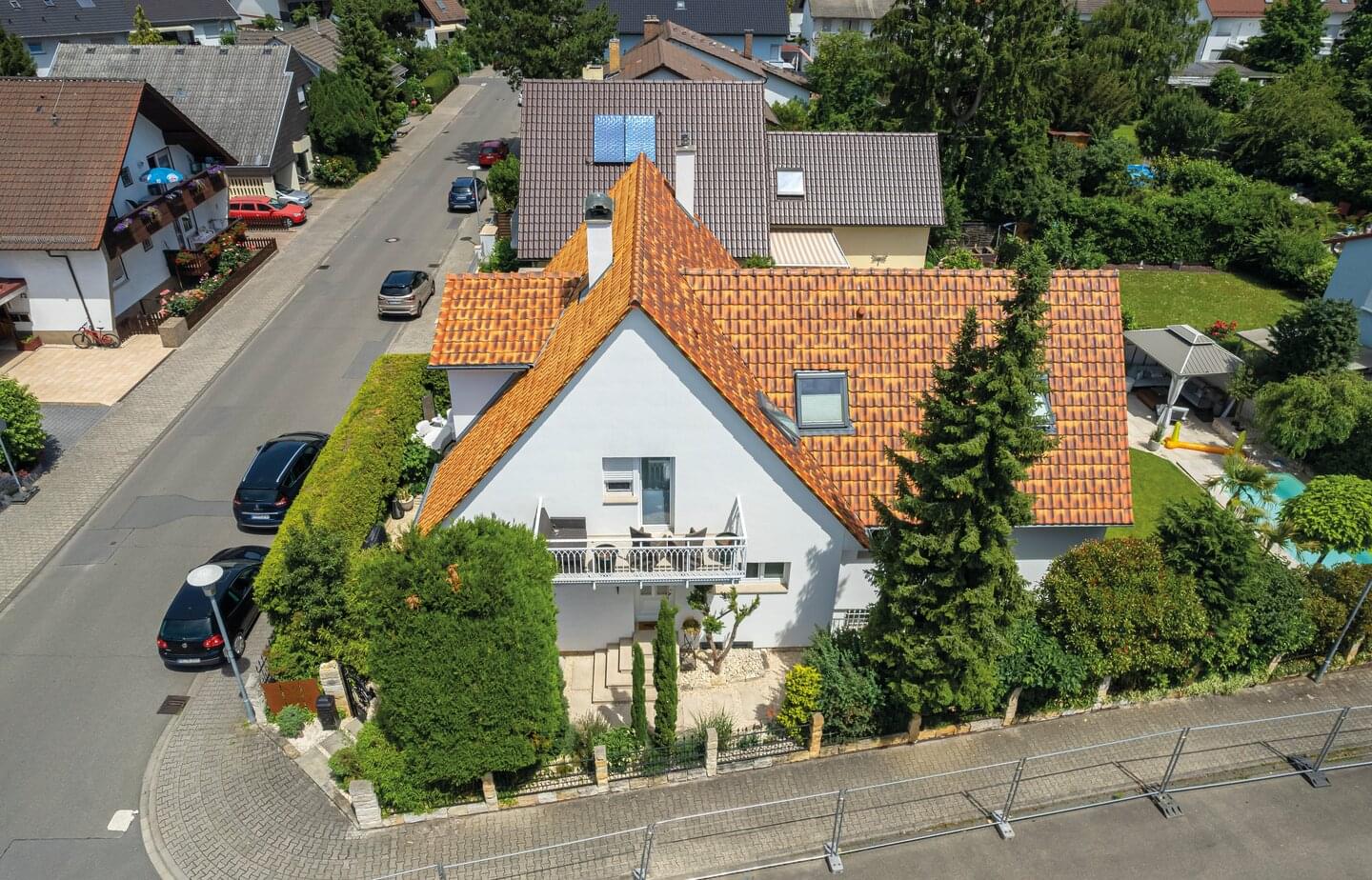

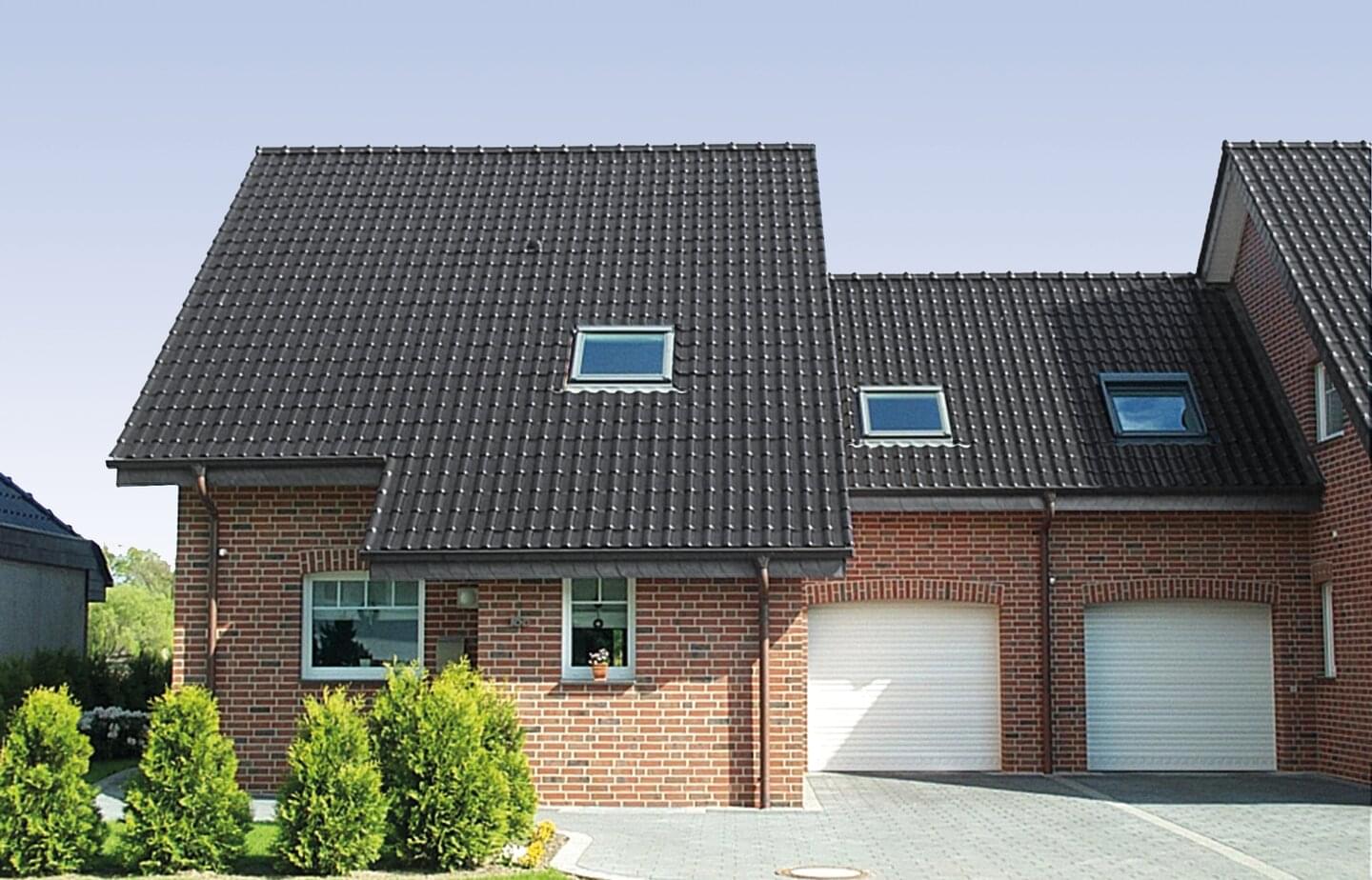

Dachflächen

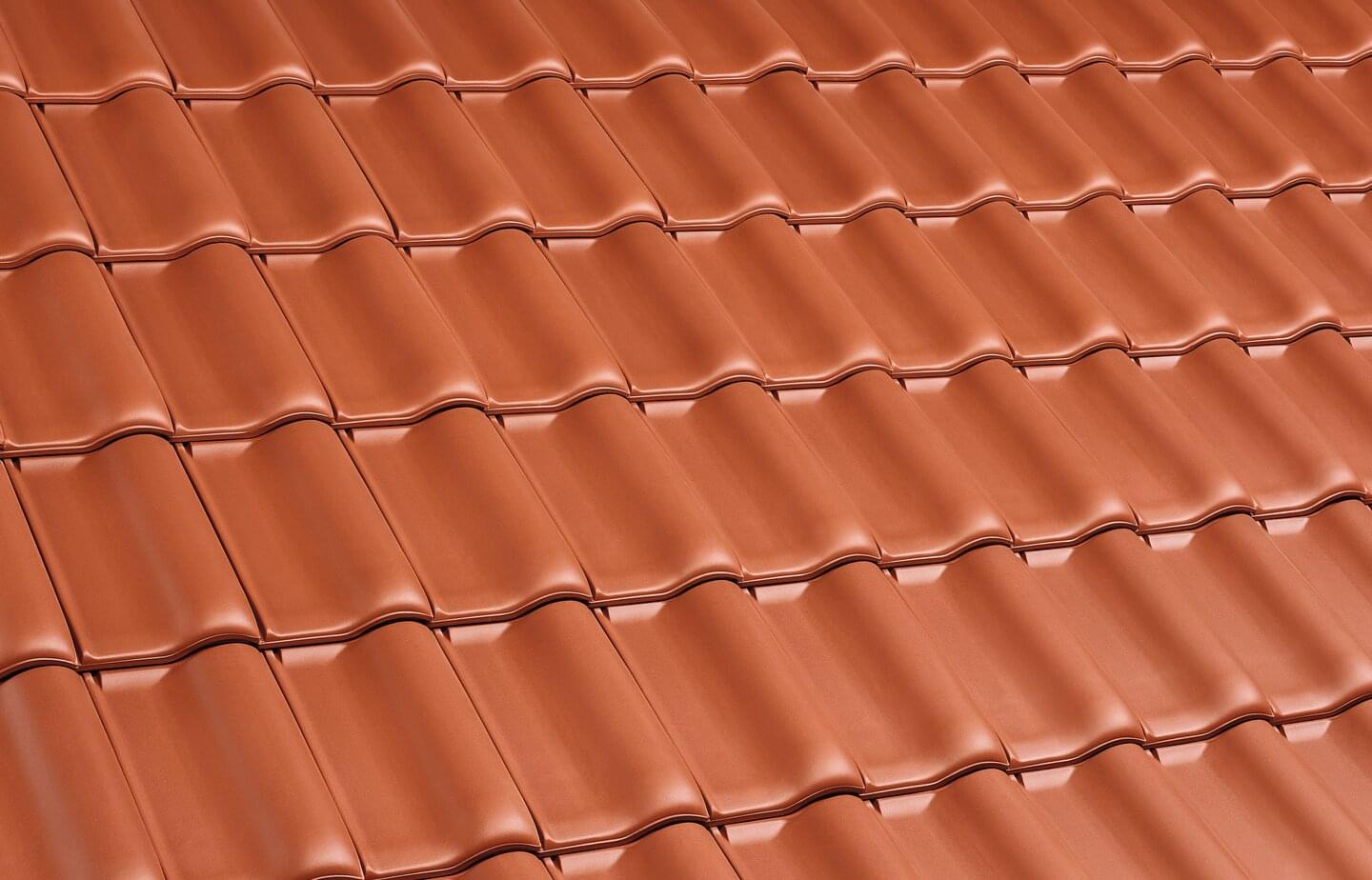

E 58 S - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
E 58 S - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun
E 58 S - Altgrau | Dachflächenbild | © © ERLUS AG 2021 Altgrau
E 58 S - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot

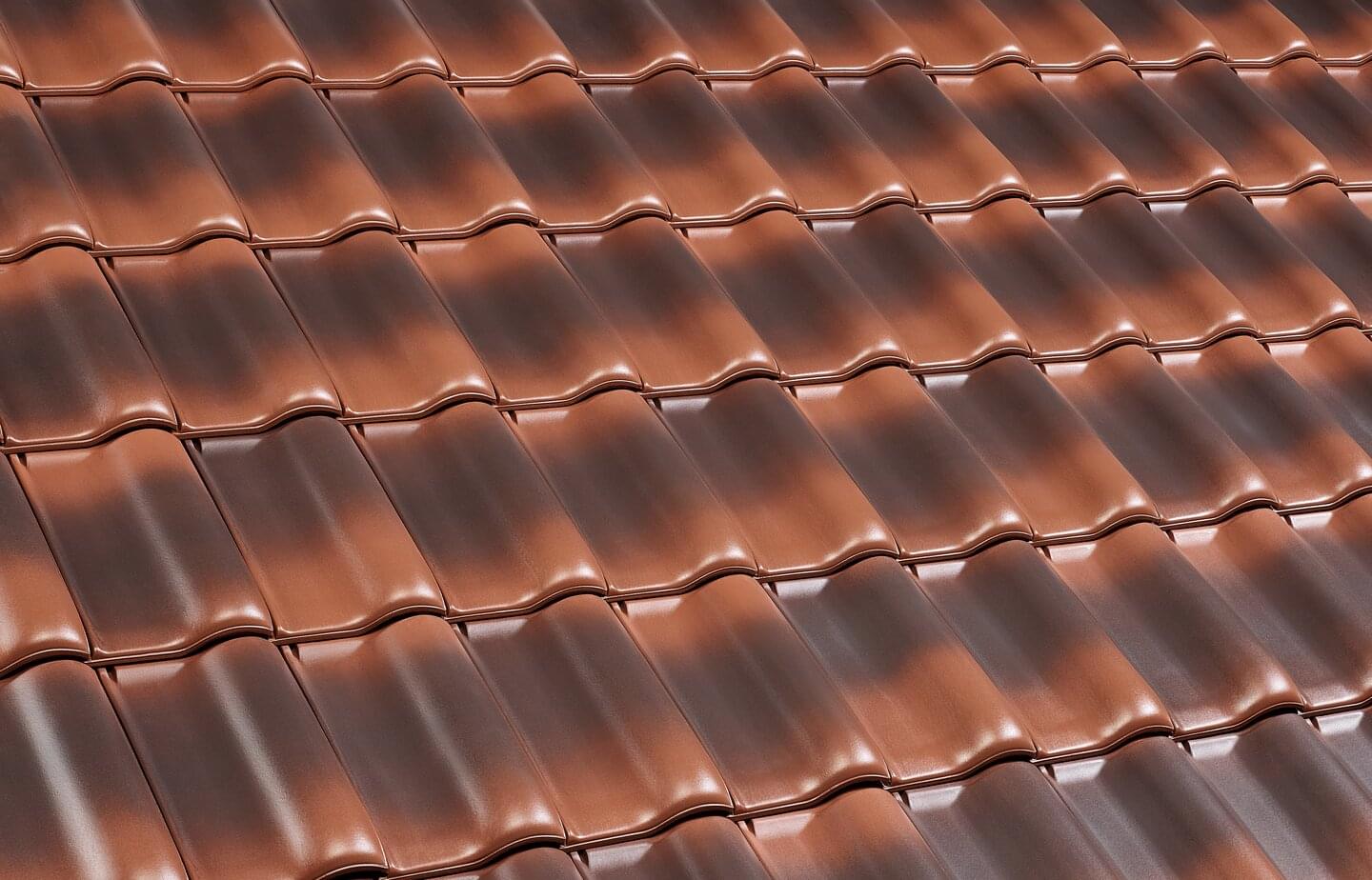

E 58 S - Autunno | Dachflächenbild | © © ERLUS AG 2021 Autunno

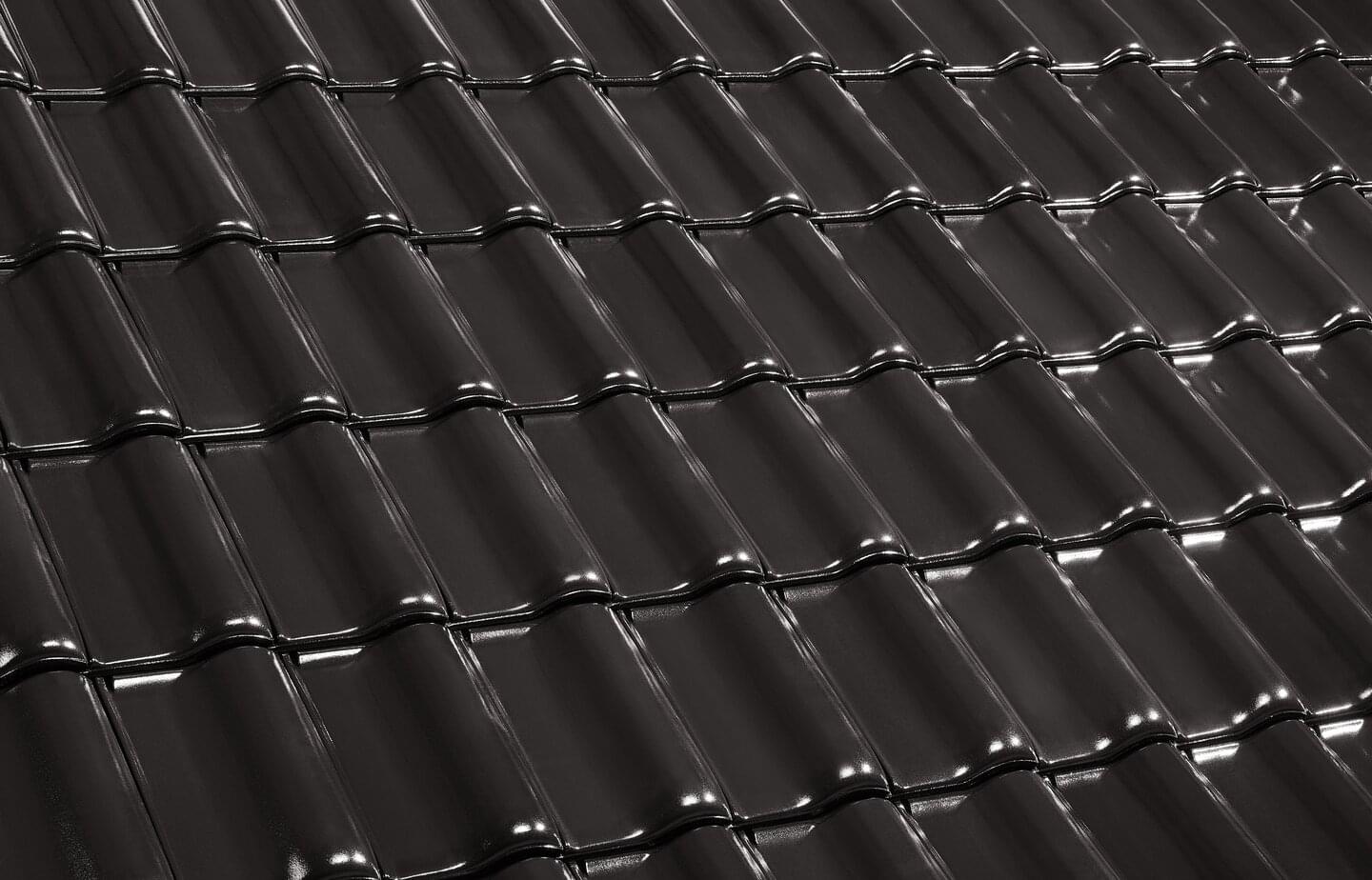

E 58 S - Diamantschwarz | Dachflächenbild | © © ERLUS AG 2021 Diamantschwarz
E 58 S - Maroon | Dachflächenbild | © © ERLUS AG 2021 Maroon
E 58 S - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit
E 58 S - Rustik | Dachflächenbild | © © ERLUS AG 2021 Rustik
E 58 S - Brazilbraun | Dachflächenbild | © © ERLUS AG 2021 Brazilbraun

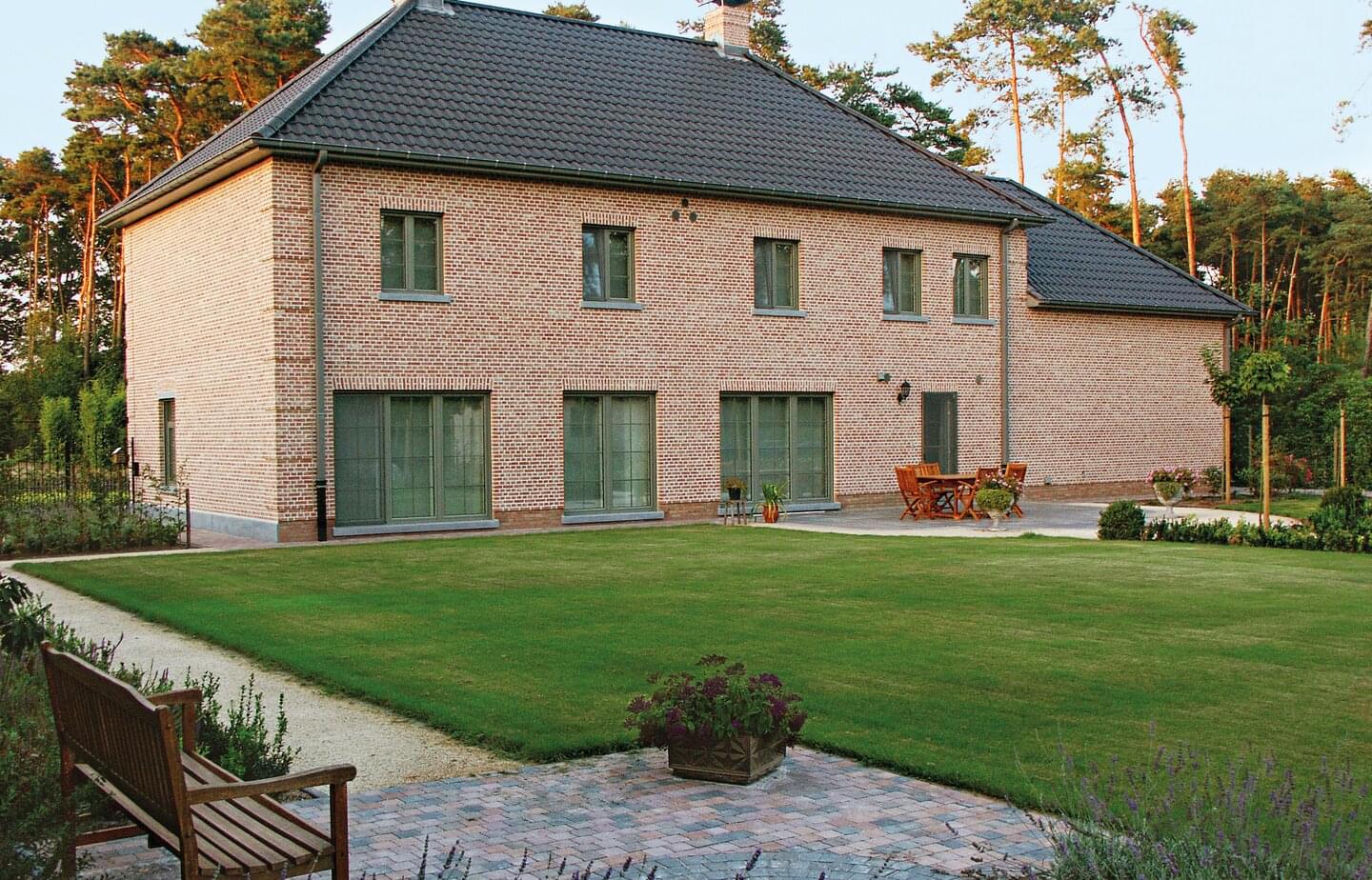

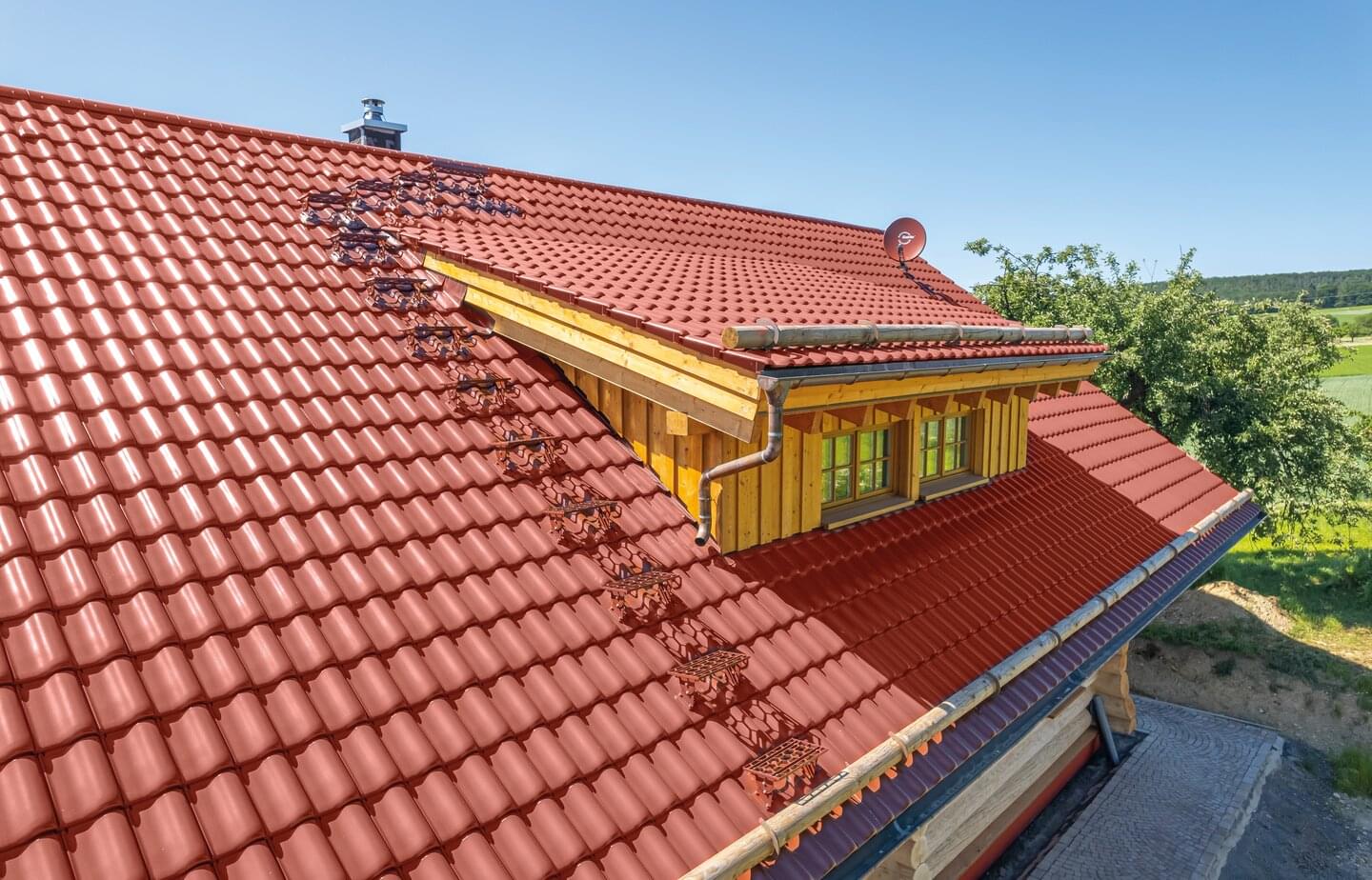

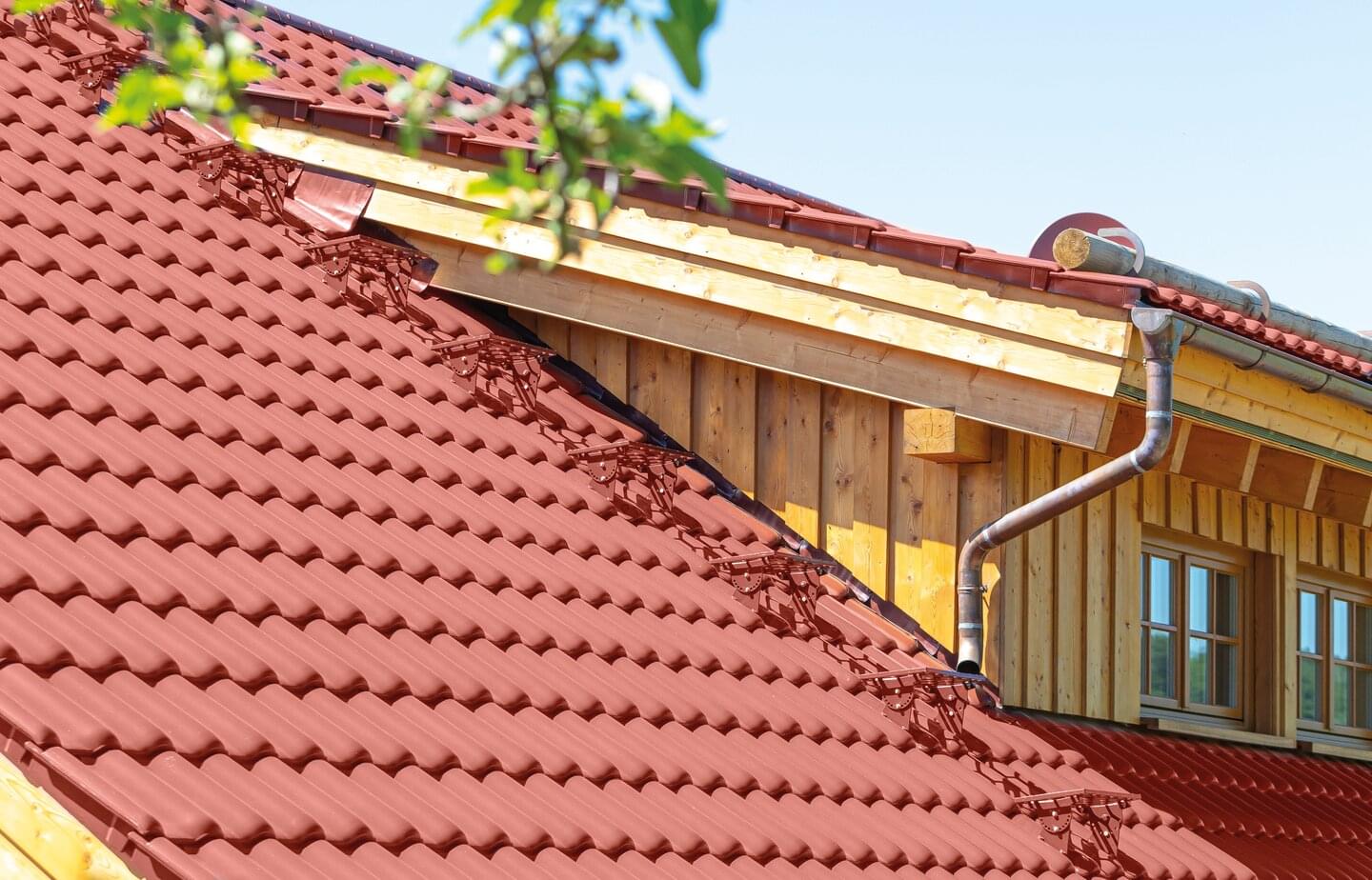

Referenzobjekte

Ergoldsbacher E 58 S - Altgrau | © ERLUS AG 2019 Ergoldsbacher E 58 S - Altgrau
Ergoldsbacher E 58 S - Anthrazit | © ERLUS AG 2019 Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon

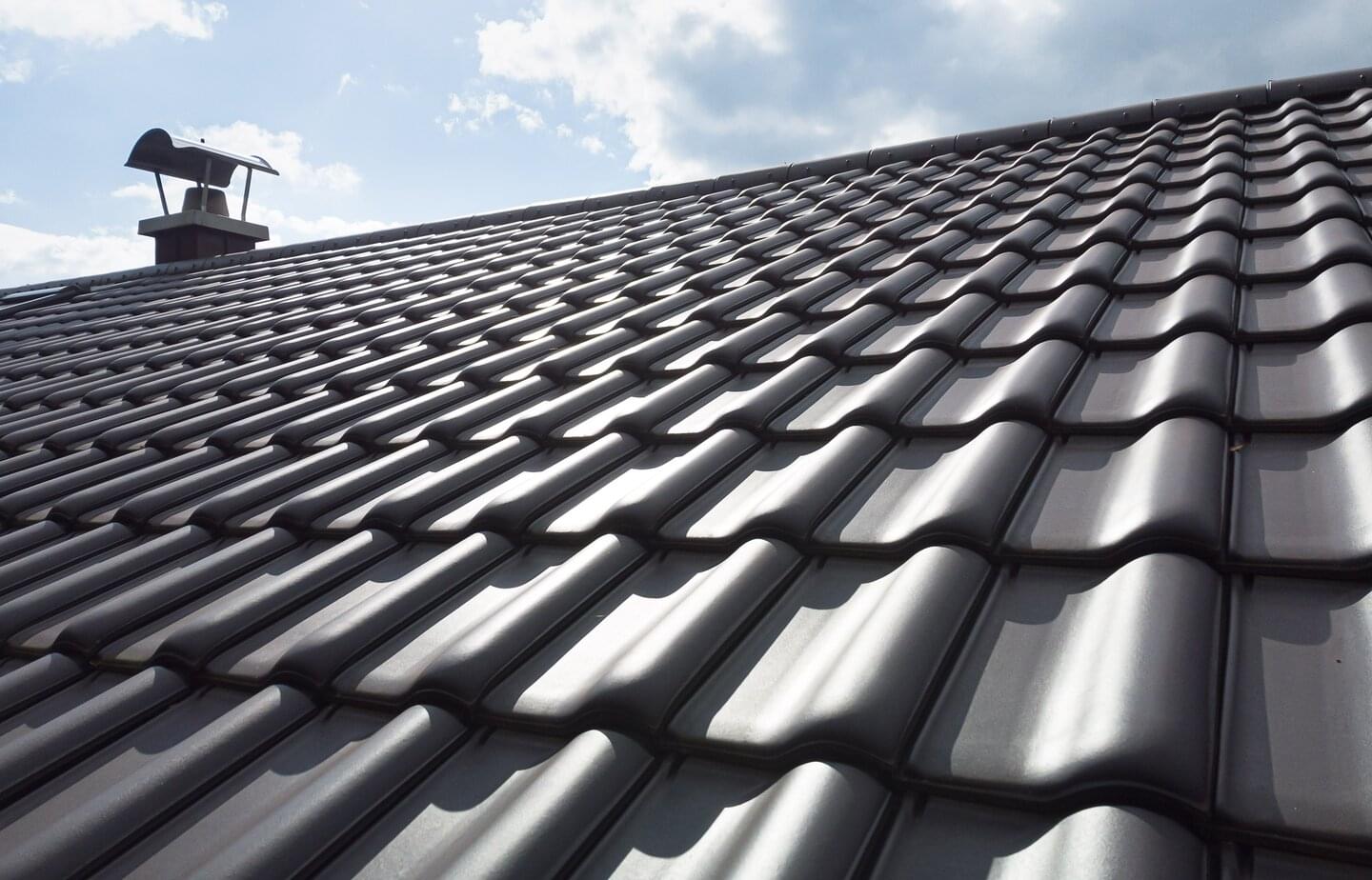

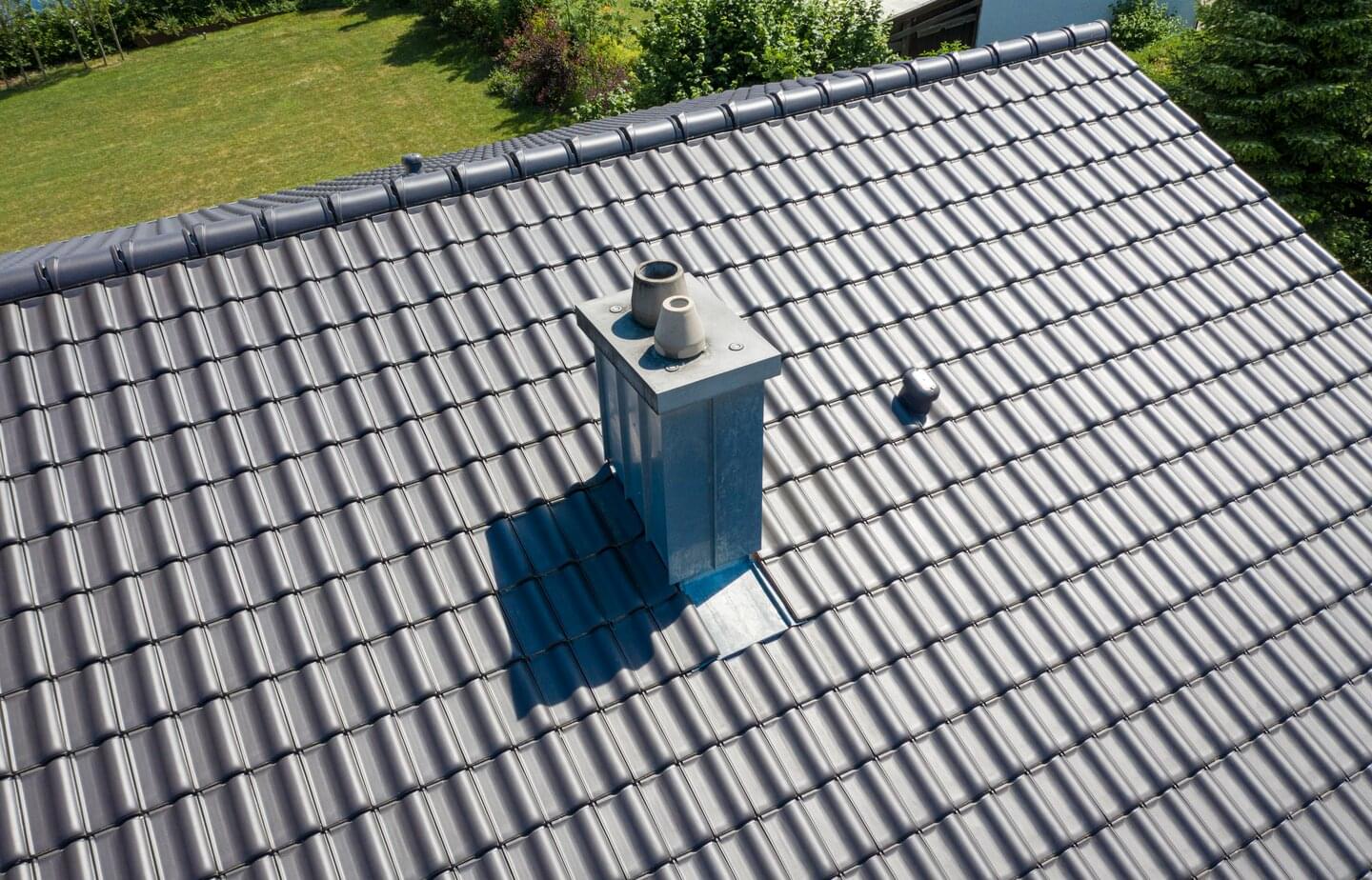

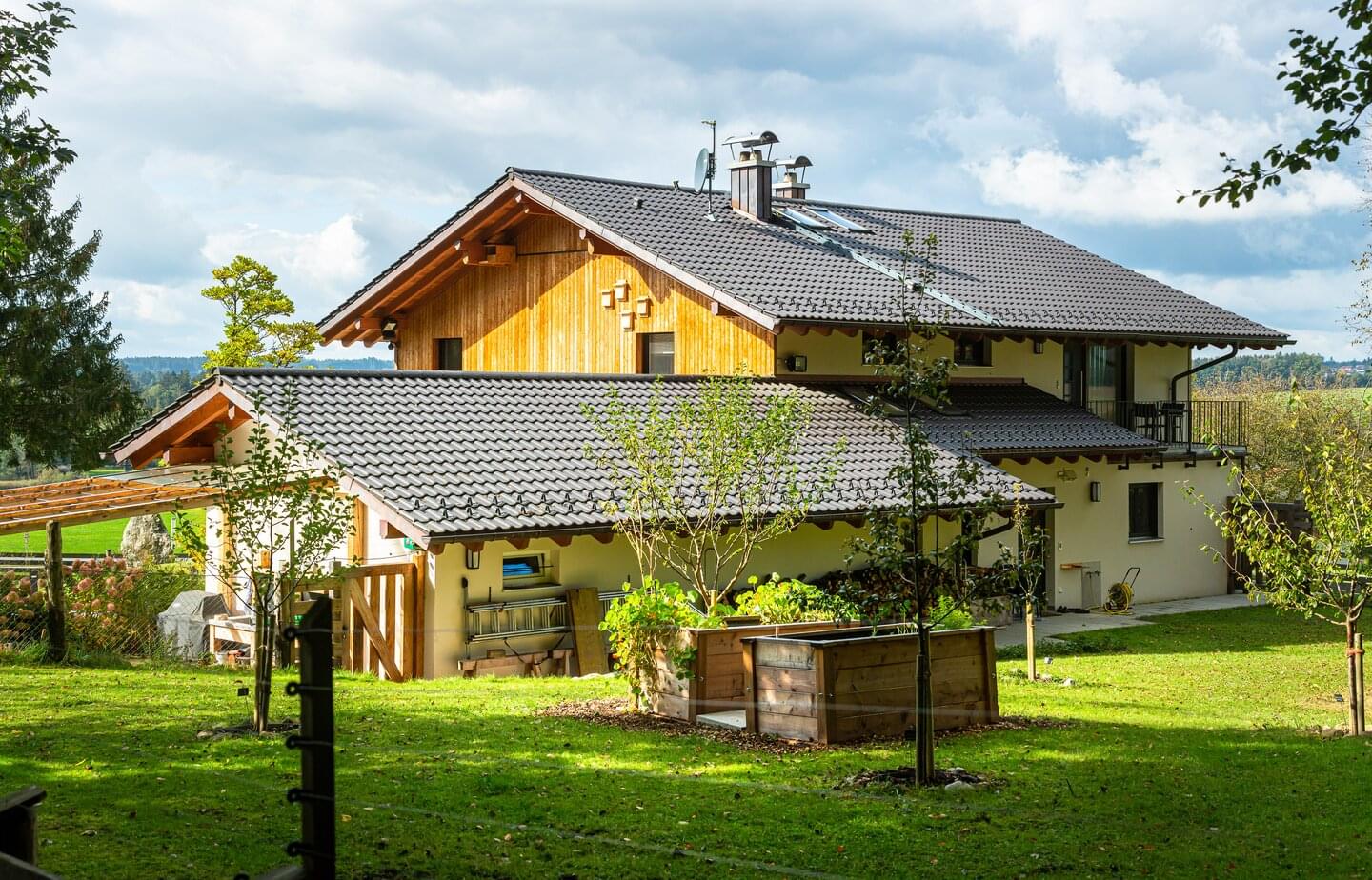

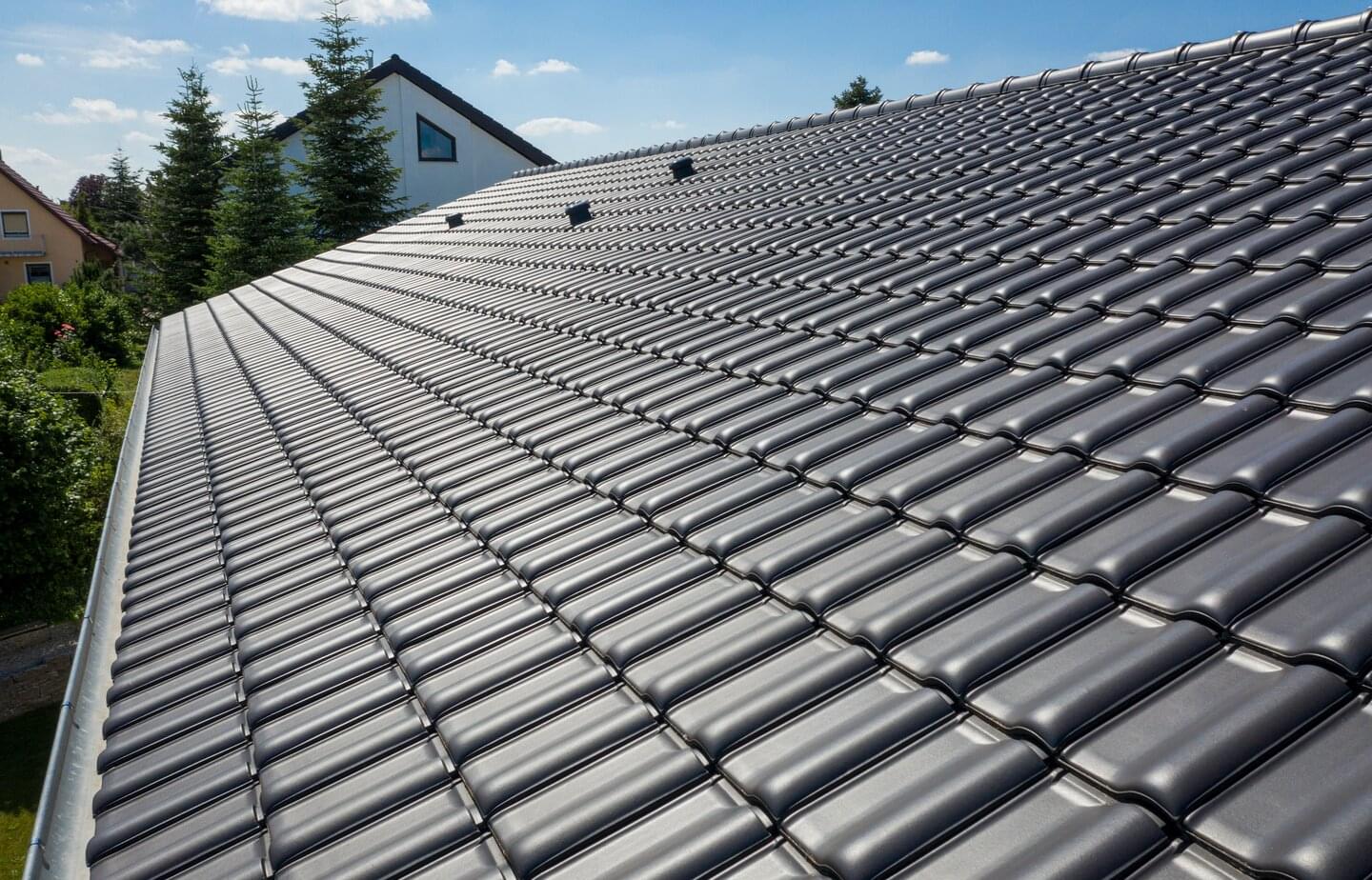

Ergoldsbacher E 58 S - Anthrazit ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthrazit
Ergoldsbacher E 58 S - Anthrazit ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Anthrazit

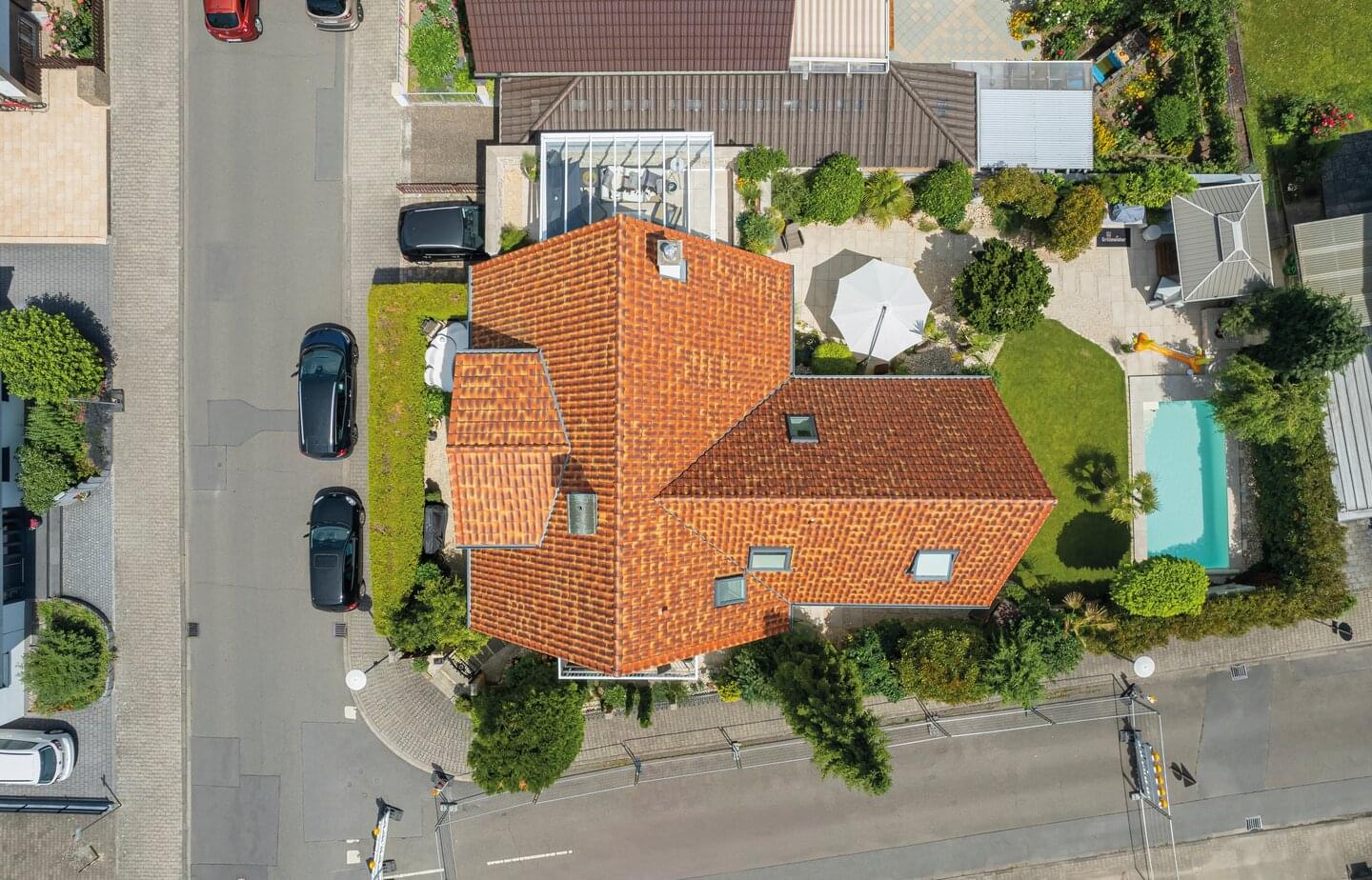

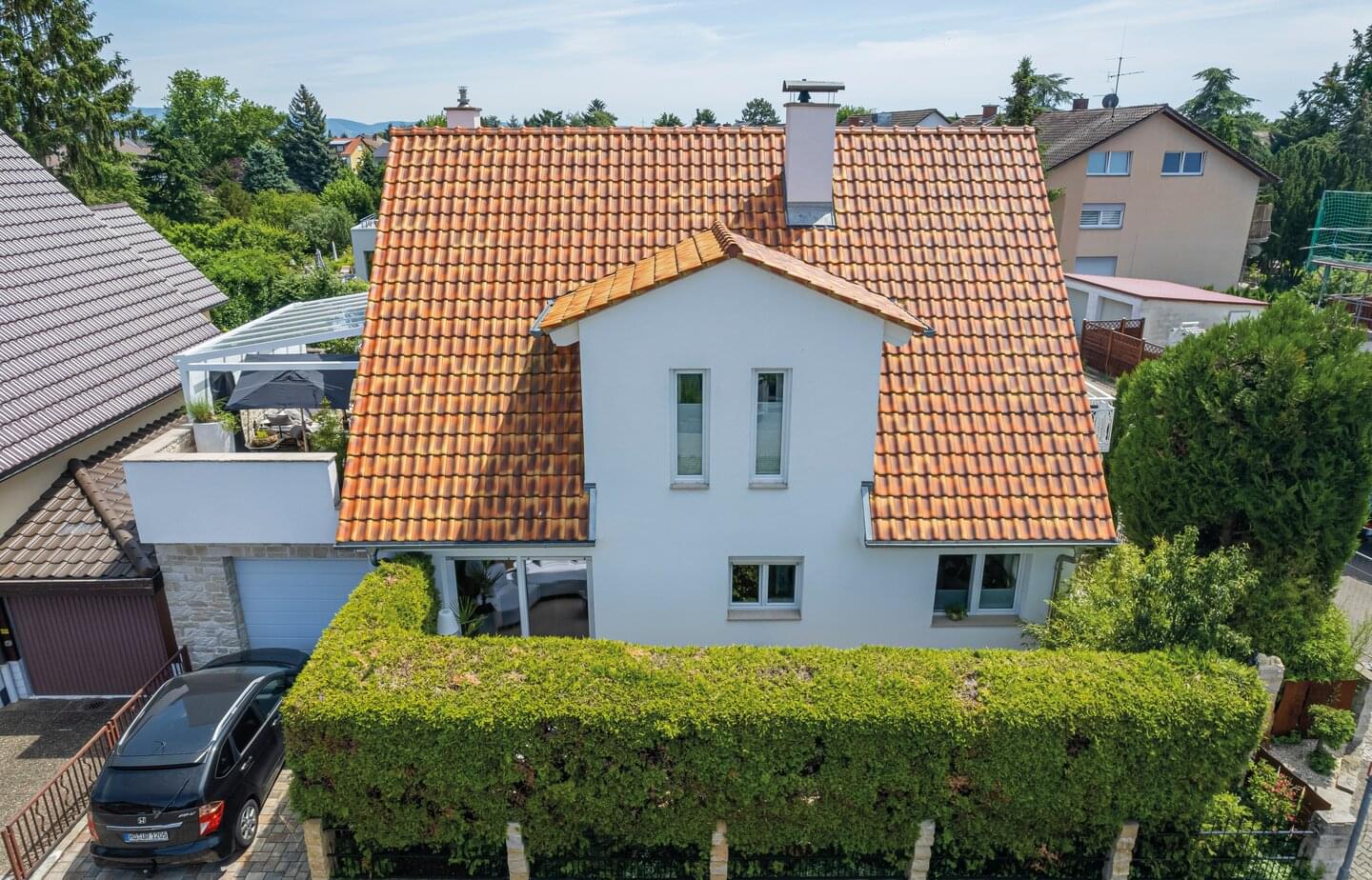

Ergoldsbacher E 58 S - Autunno ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Autunno
Ergoldsbacher E 58 S - Autunno ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Autunno

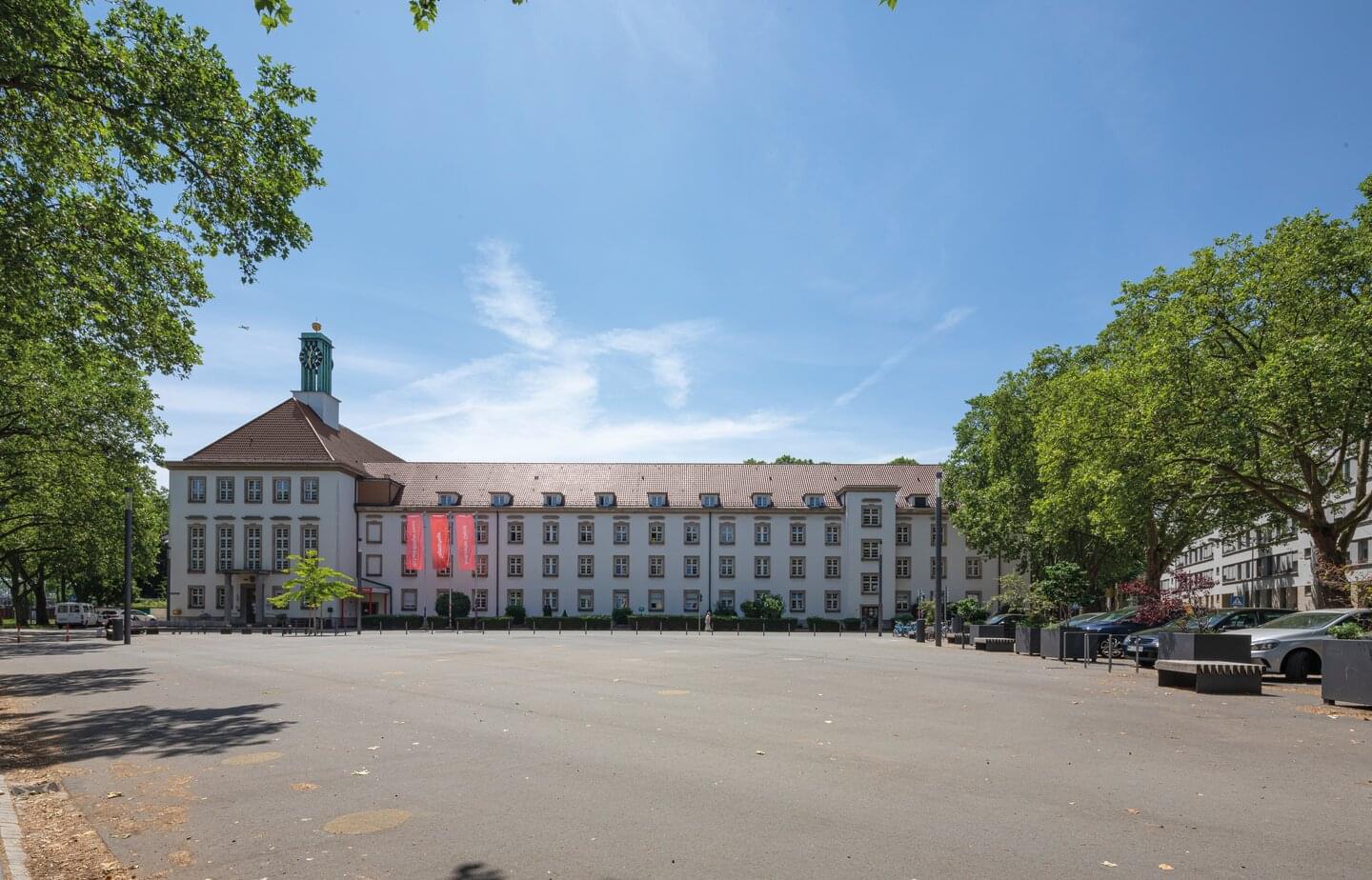

Ergoldsbacher E 58 S - Brazilbraun ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun ©ERLUS 2021 | © ERLUS 2021 Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun | © ©ERLUS 2021 Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Brazilbraun | © ©ERLUS 2021 Ergoldsbacher E 58 S - Brazilbraun
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon
Ergoldsbacher E 58 S - Maroon | © ©ERLUS 2021 Ergoldsbacher E 58 S - Maroon

Ein Klassiker für die Sanierung perfektioniert

Der Ergoldsbacher E 58 S – ein Mitglied der bewährten Ergoldsbacher E 58-Familie – überzeugt mit seinem großen Schiebebereich. Das macht ihn zur idealen, verlegefreundlichen „Umdeckpfanne” für die Dachsanierung. Eine Anpassung an das bestehende Dach ist somit besonders einfach. Zeitaufwändige kostentreibende Schneidearbeiten sind mit dem beliebten Flachdachziegel daher kaum ein Thema.

Bedarf / m²: ab 13,9 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °

Zur Speicherung und Verwendung von ERLUS Mediendateien akzeptieren Sie bitte nachfolgende Nutzungsbedingungen.

Hiermit bestätige ich meine Zustimmung.
