Ergoldsbacher E 58 SL

Farbpalette

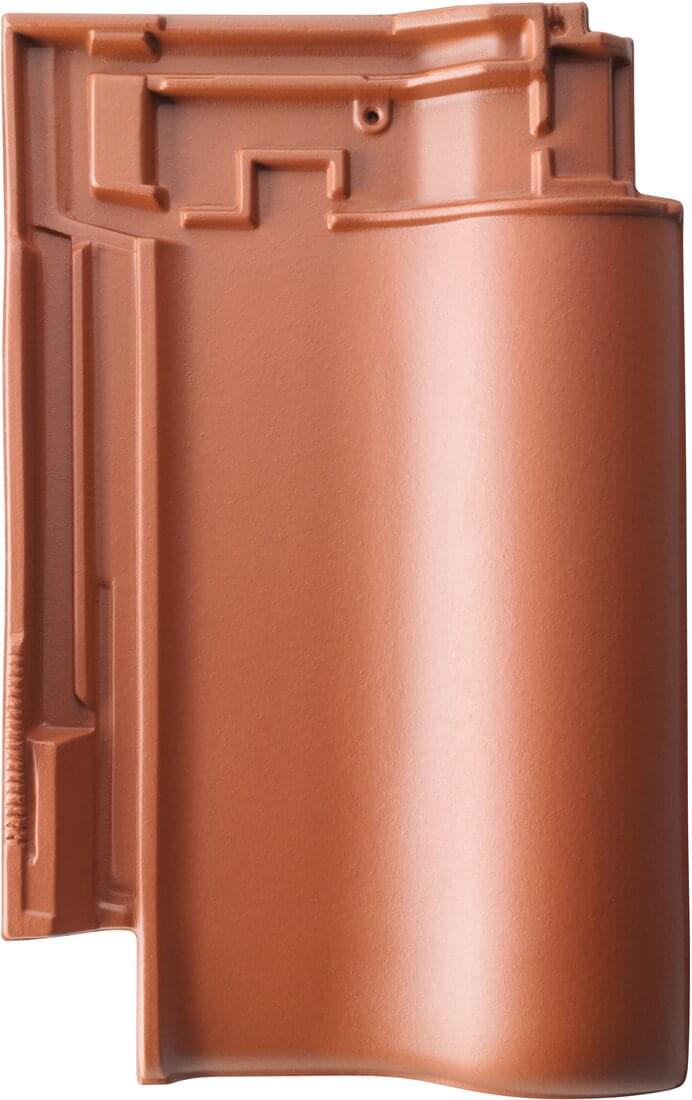

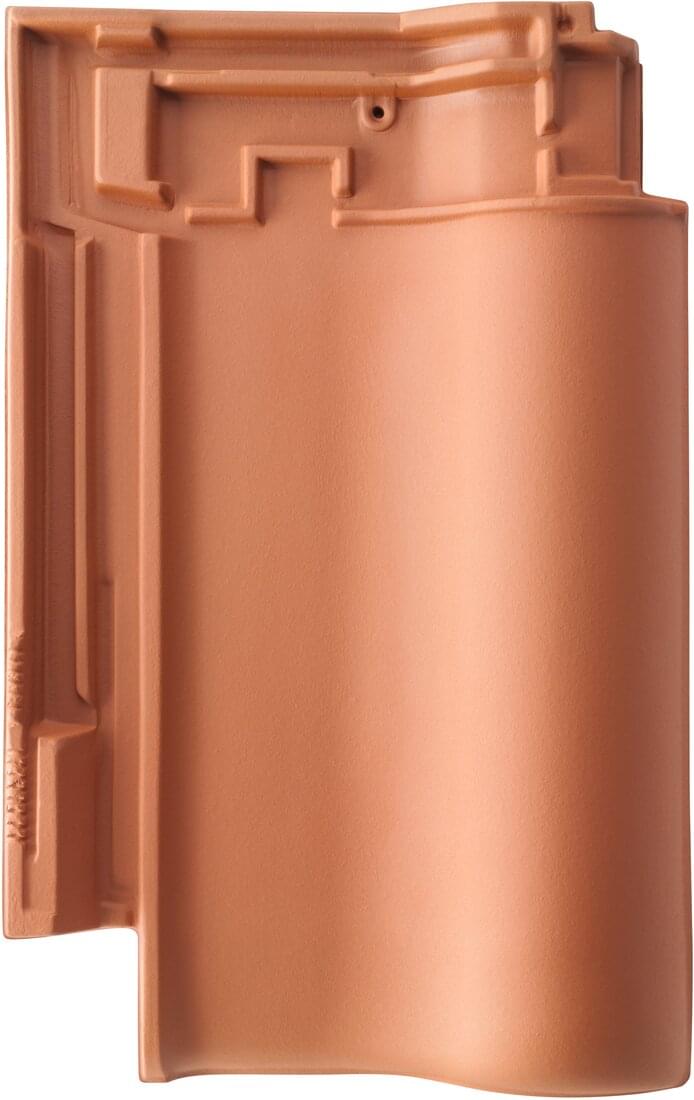

Naturrot

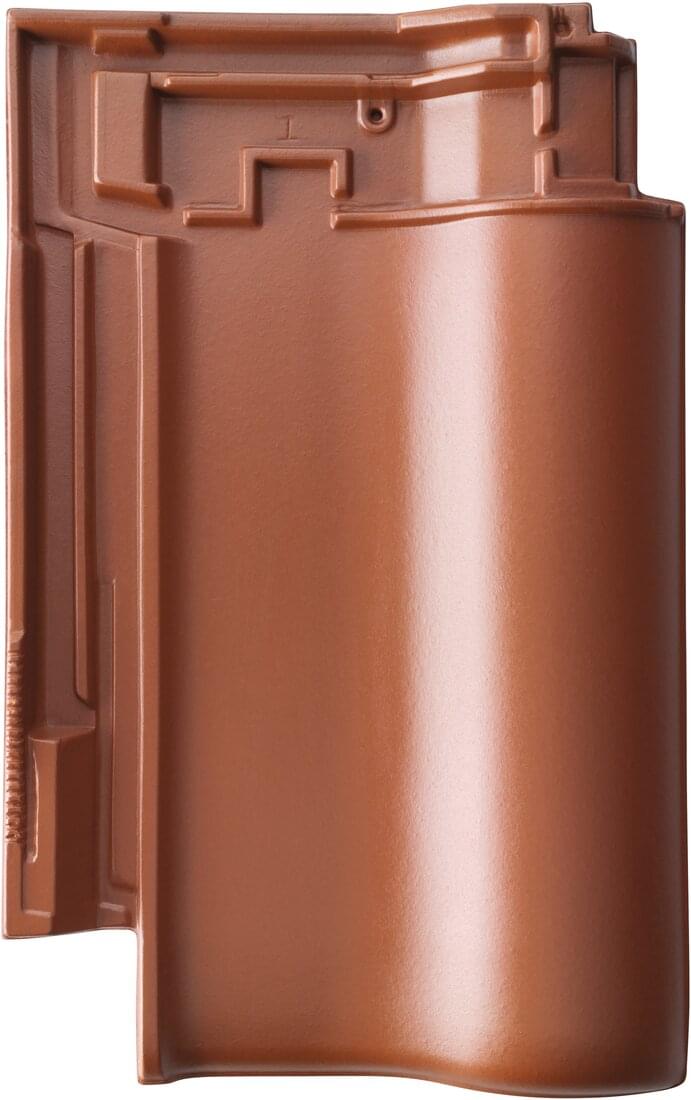

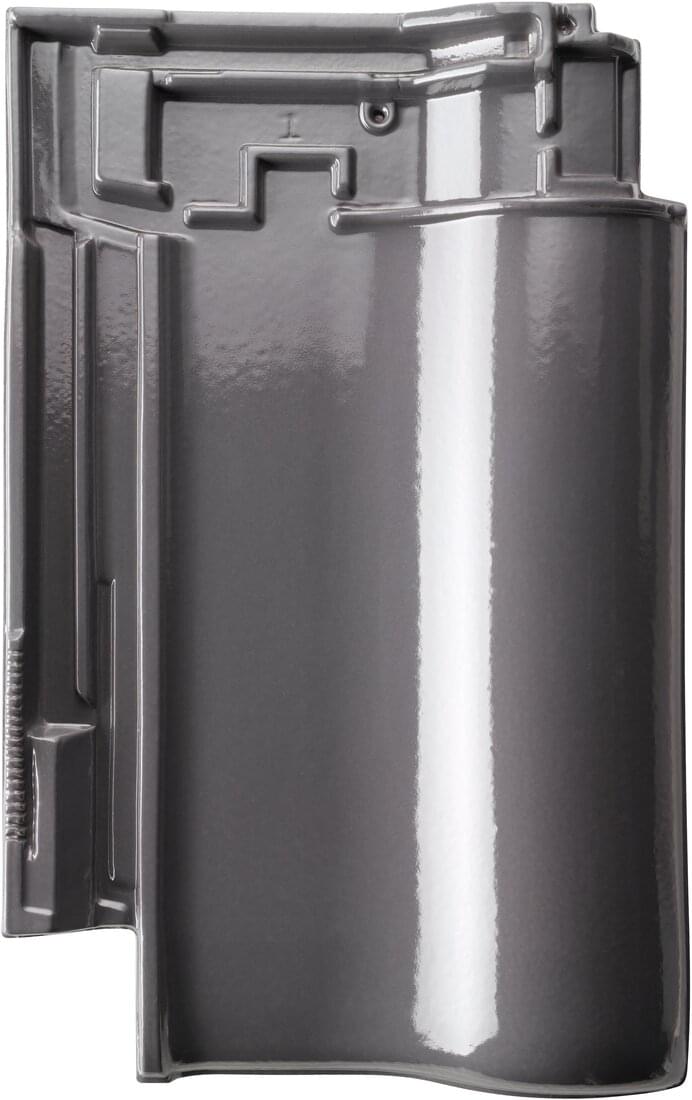

  • E 58 SL - Naturrot | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 SL - Rot | Flächenziegelbild | © © ERLUS AG 2021

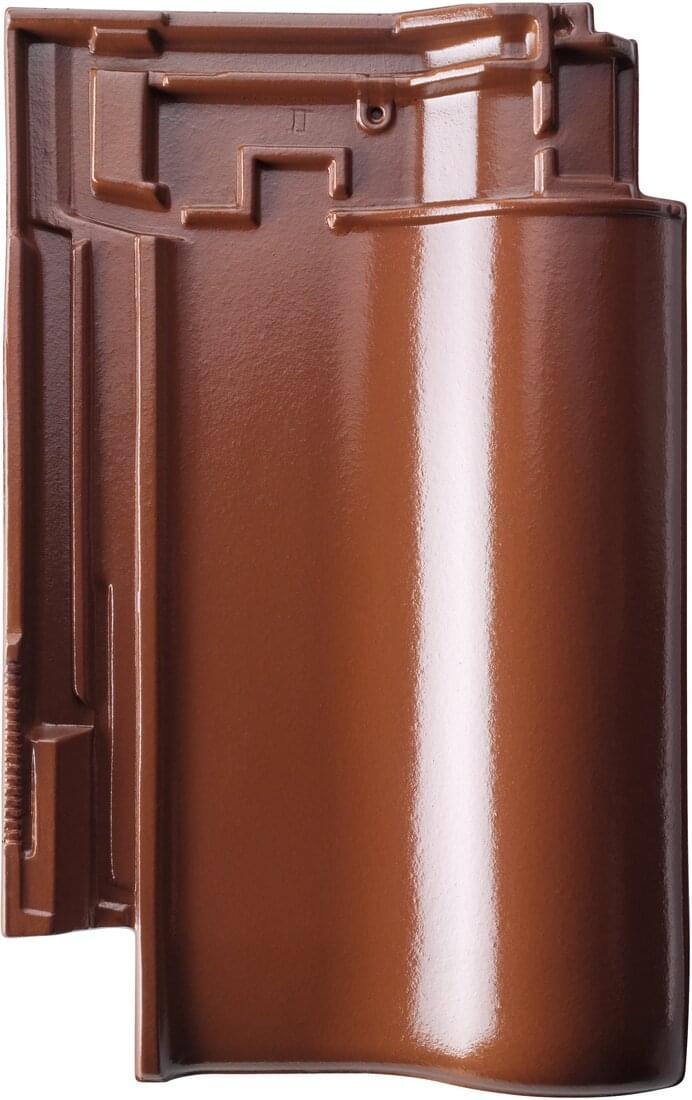

  • E 58 SL - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021

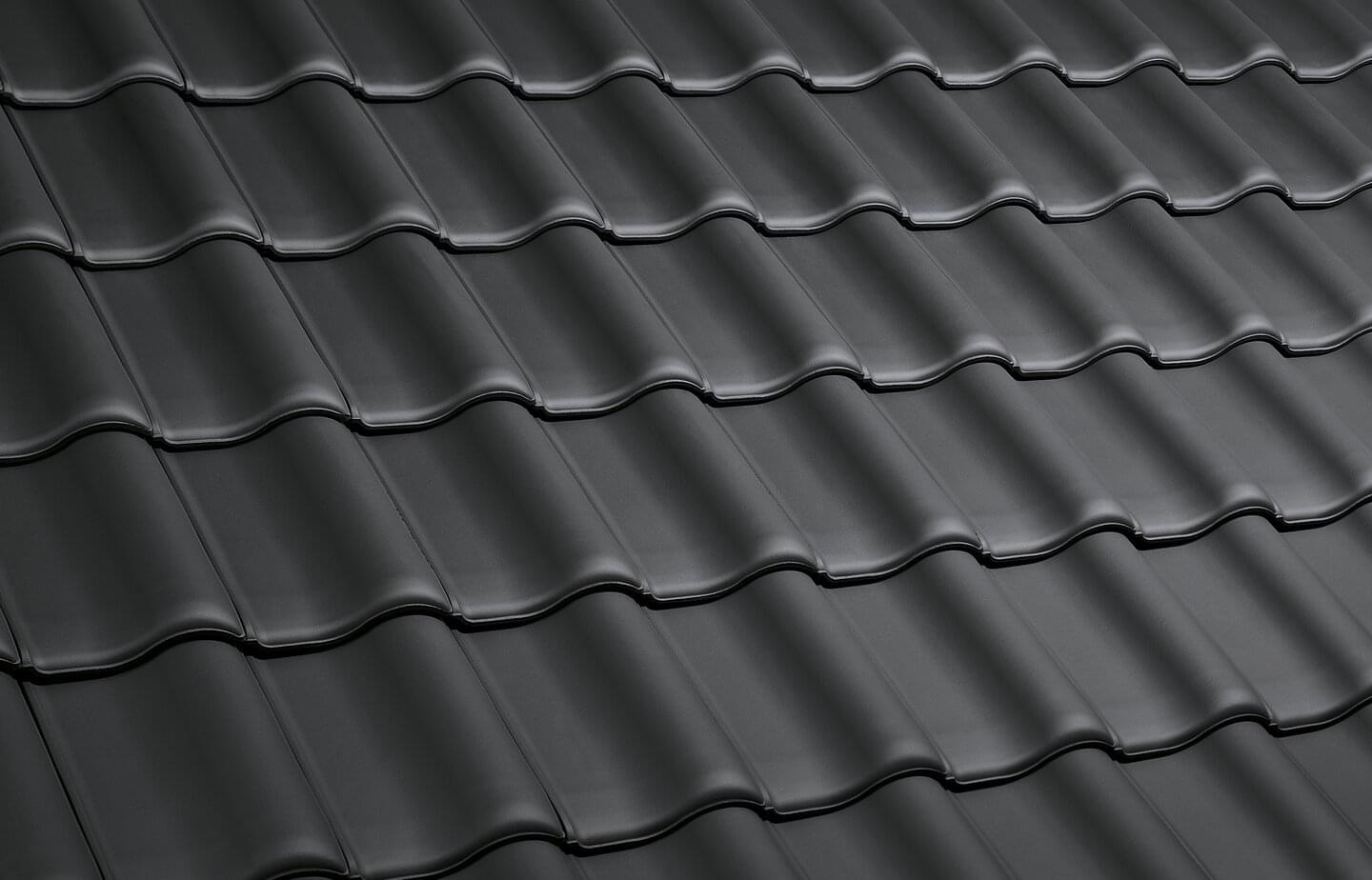

  • E 58 SL - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021

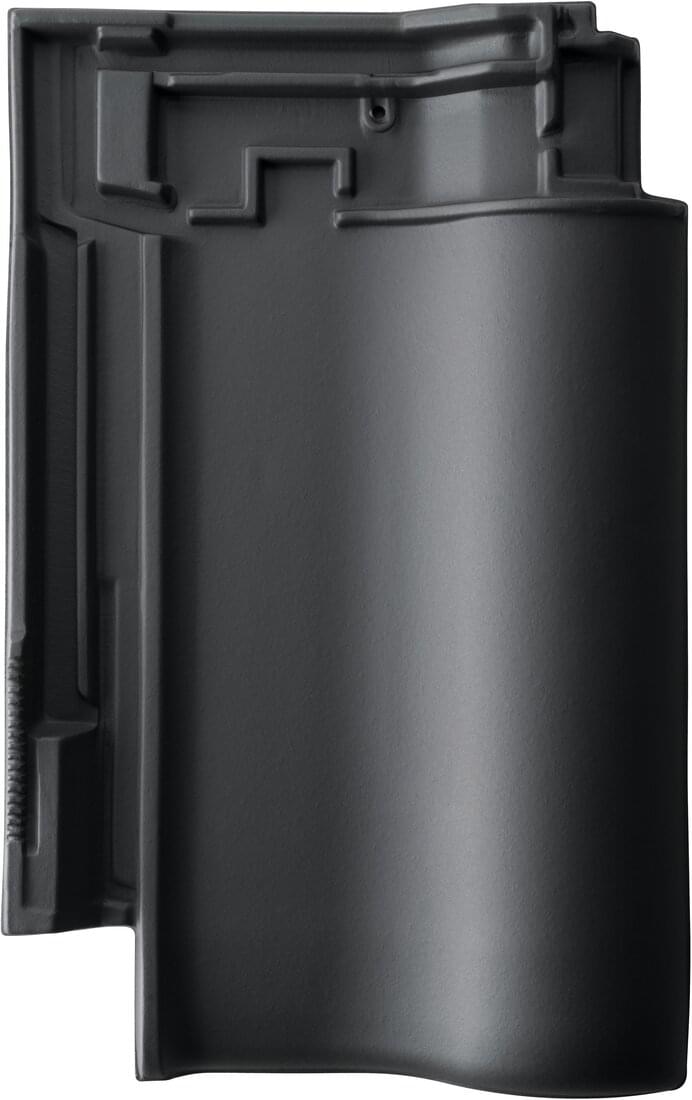

  • E 58 SL - Schwarz Matt | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 SL - Basaltgrau | Flächenziegelbild | © © ERLUS AG 2021
  • E 58 SL - Maroon | Flächenziegelbild | © © ERLUS AG 2021

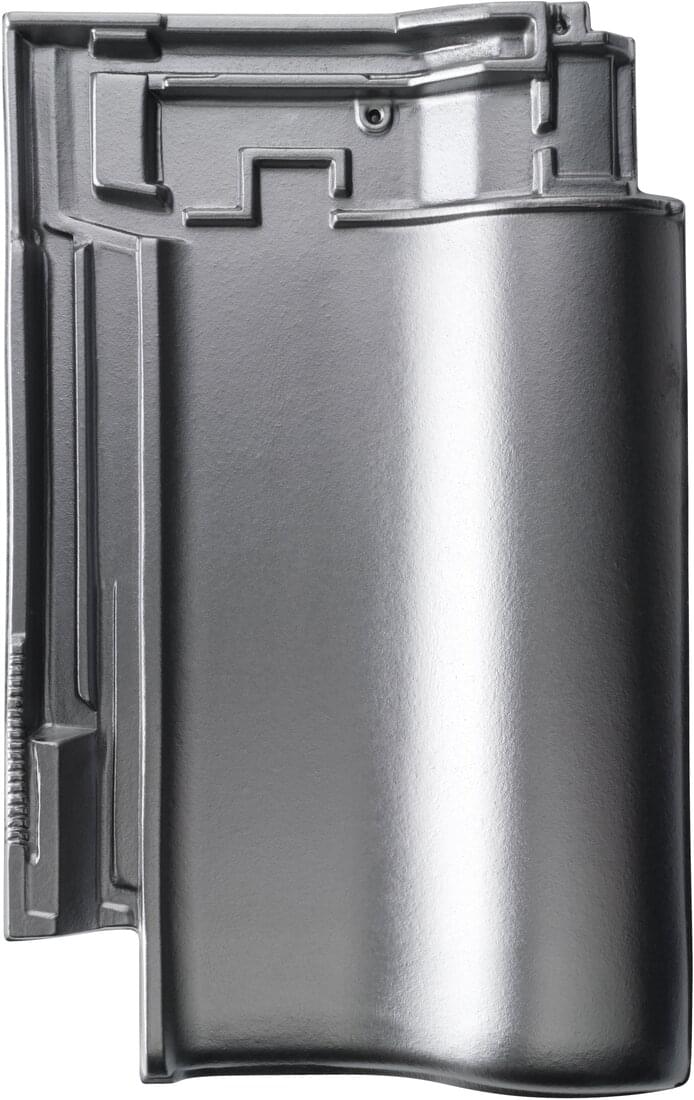

  • E 58 SL - Titansilver | Flächenziegelbild | © © ERLUS AG 2021

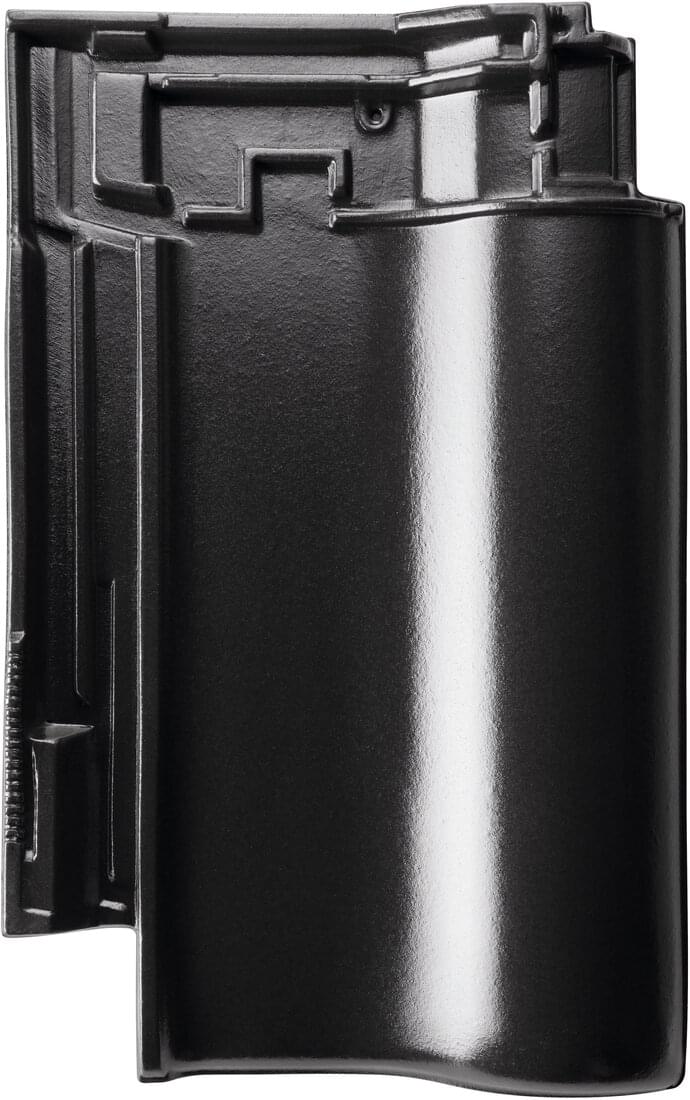

  • E 58 SL - Diamantschwarz | Flächenziegelbild | © © ERLUS AG 2021

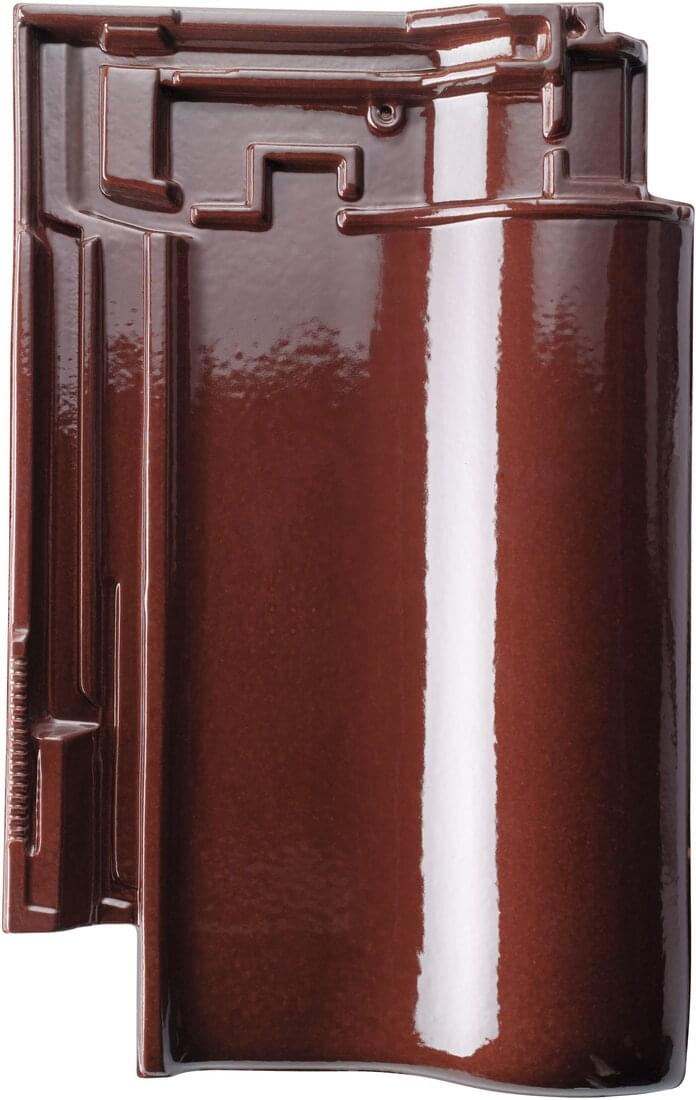

  • E 58 SL - Burgund | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 29,0 x 46,5 cm
Lattweite: ca. 32,5 - 35,5 cm
Mittlere Deckbreite: ca. 24,3 cm
Bedarf je m²: ab 11,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 43,0 - 48,0 kg/m²
Paletteninhalt: 240 Stück
Palettengewicht: ca. 930 kg
Bündelgröße: 5 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm

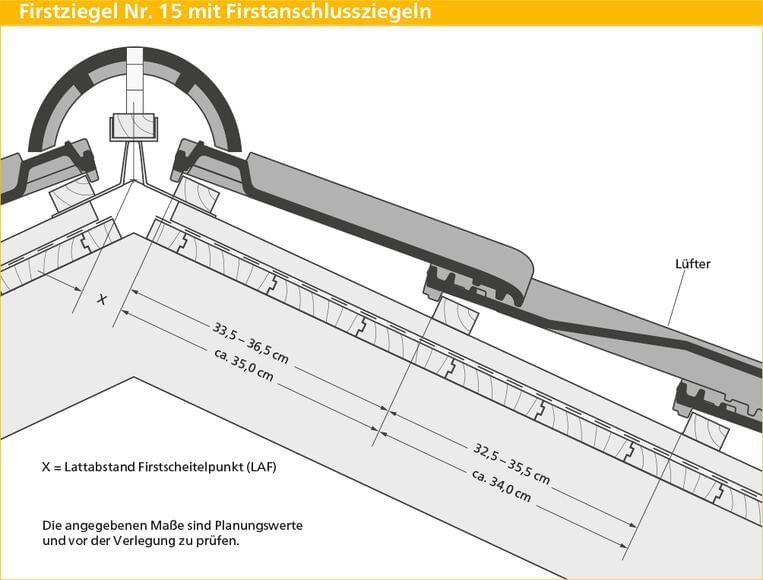

Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 60 55 50 45 45 45 40 40 45 - -
Firstlüfterziegel Nr. 15 Lü 70 65 60 60 55 50 50 45 45²⁾ 45²⁾ 40²⁾
Firstziegel Nr. 18 45 40 35 35 30 30 30 30 30 25 20
Firstlüfterziegel Nr. 19 Lü 40 35 30 30 30 30 25 30 35 - -
Firstziegel Nr. 21 40 35 30 30 25 25 25 25 25 25 -
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 70 65 60 60 60 55 60 55 55 - -
Firstlüfterziegel Nr. 15 Lü 75 70 65 60 55 50 - - - - -
Firstziegel Nr. 18 50 45 45 45 30 30 30 30 30 25 20
Firstlüfterziegel Nr. 19 Lü 50 40 35 35 30 30 25 30 - - -
Firstziegel Nr. 21 50 40 35 35 30 30 30 25 25 - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher E58 SL

Regeldachneigung 20°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 20° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 20° bis ≥ 16° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 16° bis ≥ 12° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 12° bis ≥ 10° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 20° Kl. 6 Kl. 6
von < 20° bis ≥ 16° Kl. 4 Kl. 4
von < 16° bis ≥ 12° Kl. 3 Kl. 3
von < 12° bis ≥ 10° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 20° Kl. 5 Kl. 4
von < 20° bis ≥ 16° Kl. 3 Kl. 3
von < 16° bis ≥ 12° Kl. 3 Kl. 3*
von < 12° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

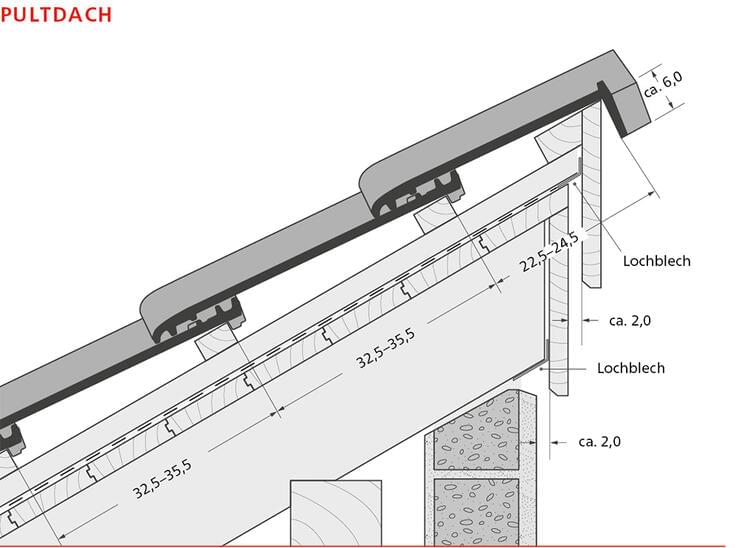

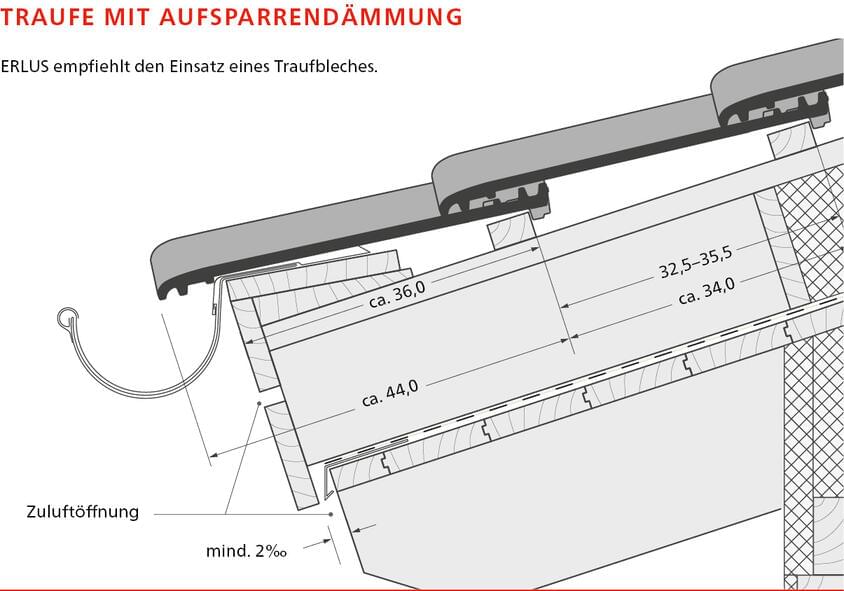

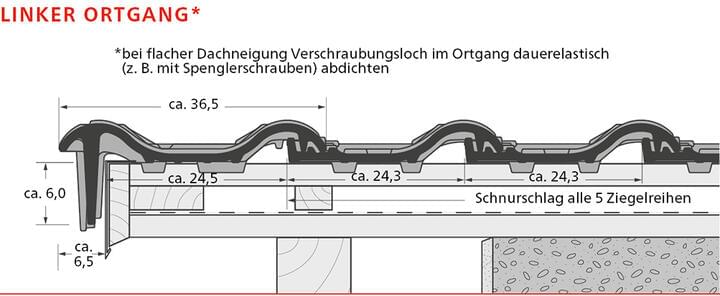

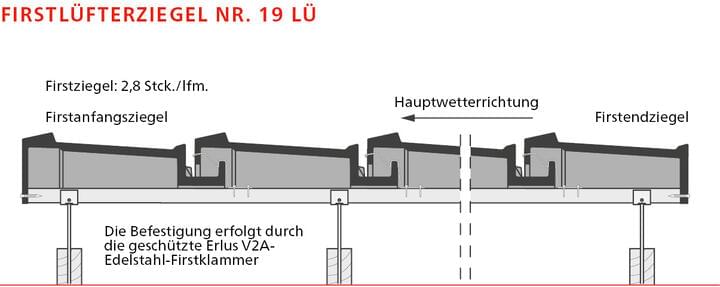

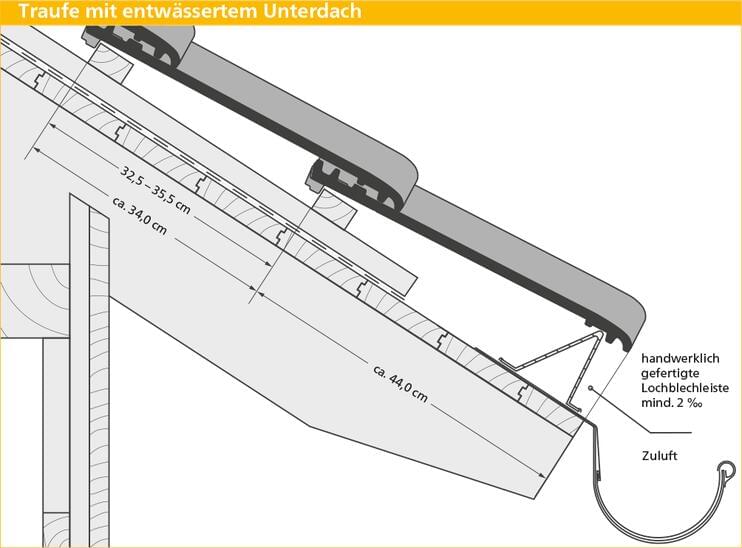

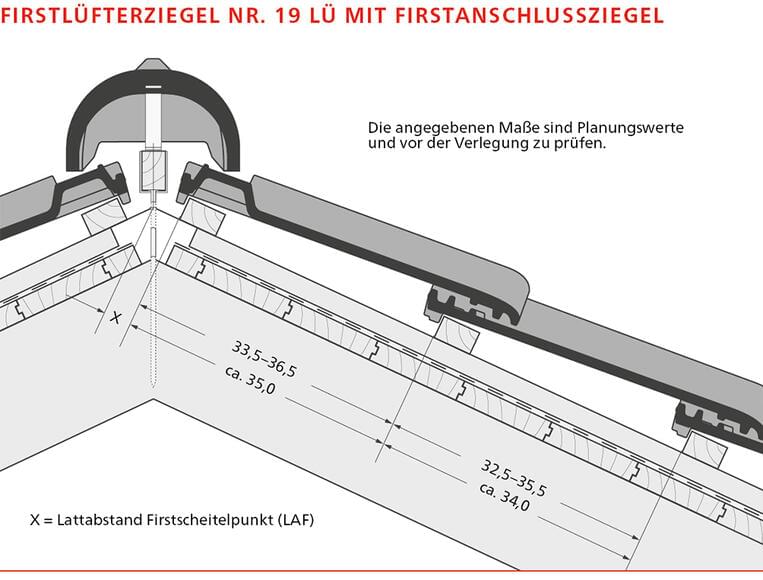

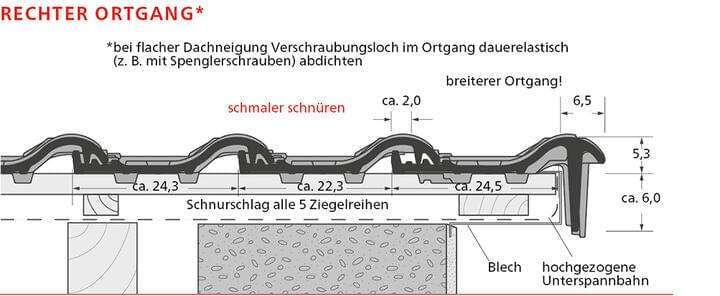

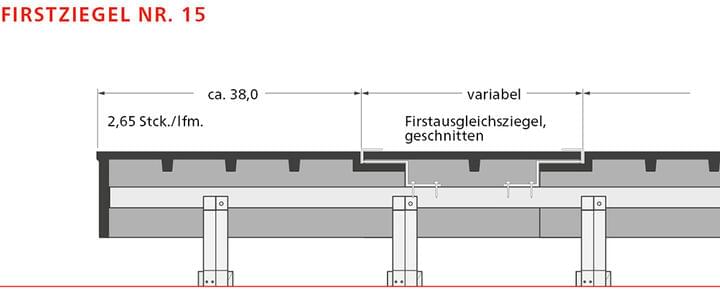

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher E 58 SL

  • Große Farbauswahl

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Lattweitengruppe 34,0 cm

  • Hohe Sturm- und Windsogsicherheit durch verhaktes 4-Ziegeleck

  • Extrem verlegefreundlich durch großes Falzspiel

  • Regeldachneigung 20°

  • 30 mm Verschiebebereich

  • Besonders robust und bruchsicher

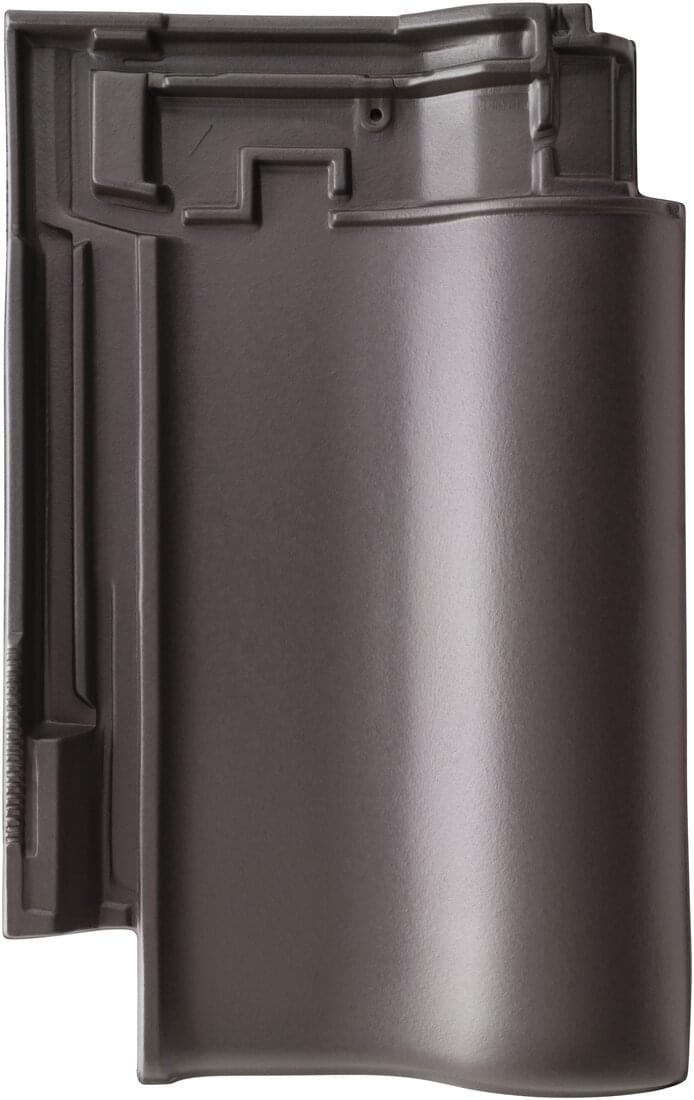

Flächenziegel

E 58 SL - Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

E 58 SL - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
E 58 SL - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
E 58 SL - Firstanschlussziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
E 58 SL - Firstanschluss-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
E 58 SL - Firstanschluss-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
E 58 SL - Pultdachziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdachziegel
E 58 SL - Pultdach-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel links
E 58 SL - Pultdach-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel rechts
E 58 SL - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü
Firstziegel Nr. 21 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 21
Firstabschlussziegel Nr. 21 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 21
Firstausgleichsziegel Nr. 21 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 21

ERLUS Markenzubehör

E 58 SL - ALU-SYSTEM Sanitärlüfter DN 125 komplett Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
E 58 SL - ALU-SYSTEM Antennenhaube Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
E 58 SL - ALU-SYSTEM Durchführungsziegel für Solaranlagen Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang Naturrot/Rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter

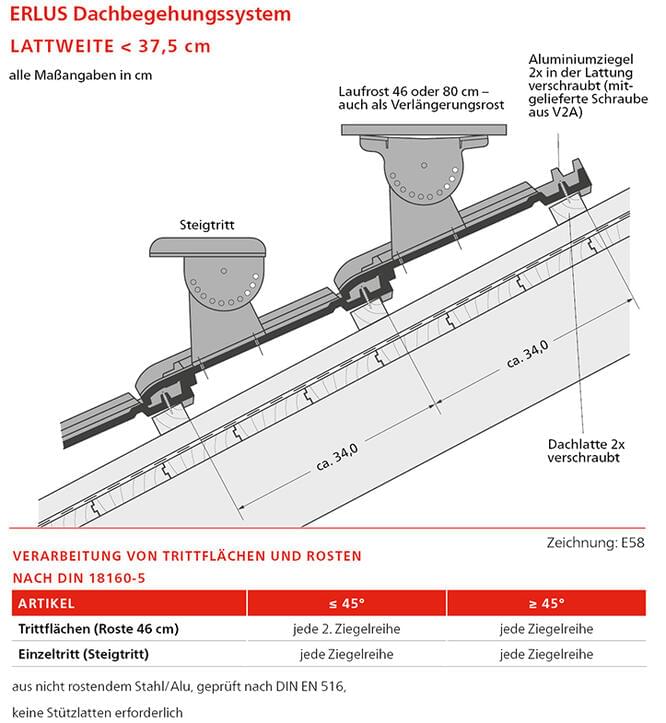

ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
E 58 SL - ALU-SYSTEM Solarträger Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
E 58 SL - KERAMIK Thermenadapter DN 70/110 komplett Naturrot | Lieferprogrammbild
KERAMIK Thermenadapter DN 70/110 komplett
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Walmkappe für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 21
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 21 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 21
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
Firstklammer Nr. 15 / 17
Firstklammer Nr. 15/17 Lü
Firstklammer Nr. 18/21
Firstklammer Nr. 19 Lü
Gratlüftungsband aus Alu 31 cm breit, rotbraun (in 5-m-Rollen)  | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband Rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm Rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, verkröpft Naturrot/Rot engobiert | Lieferprogrammbild
Firstendscheibe aus Alu, flach

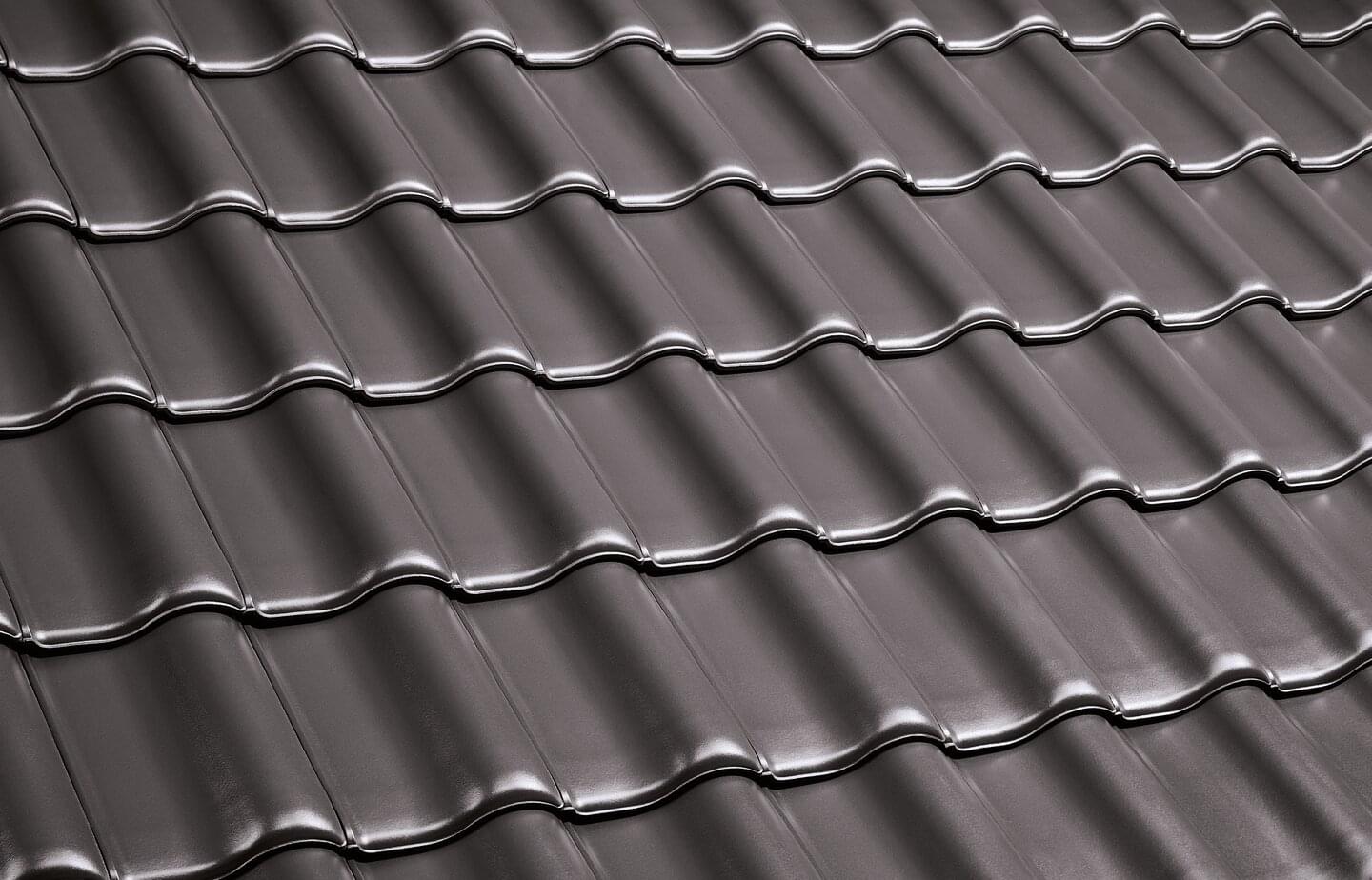

Dachflächen

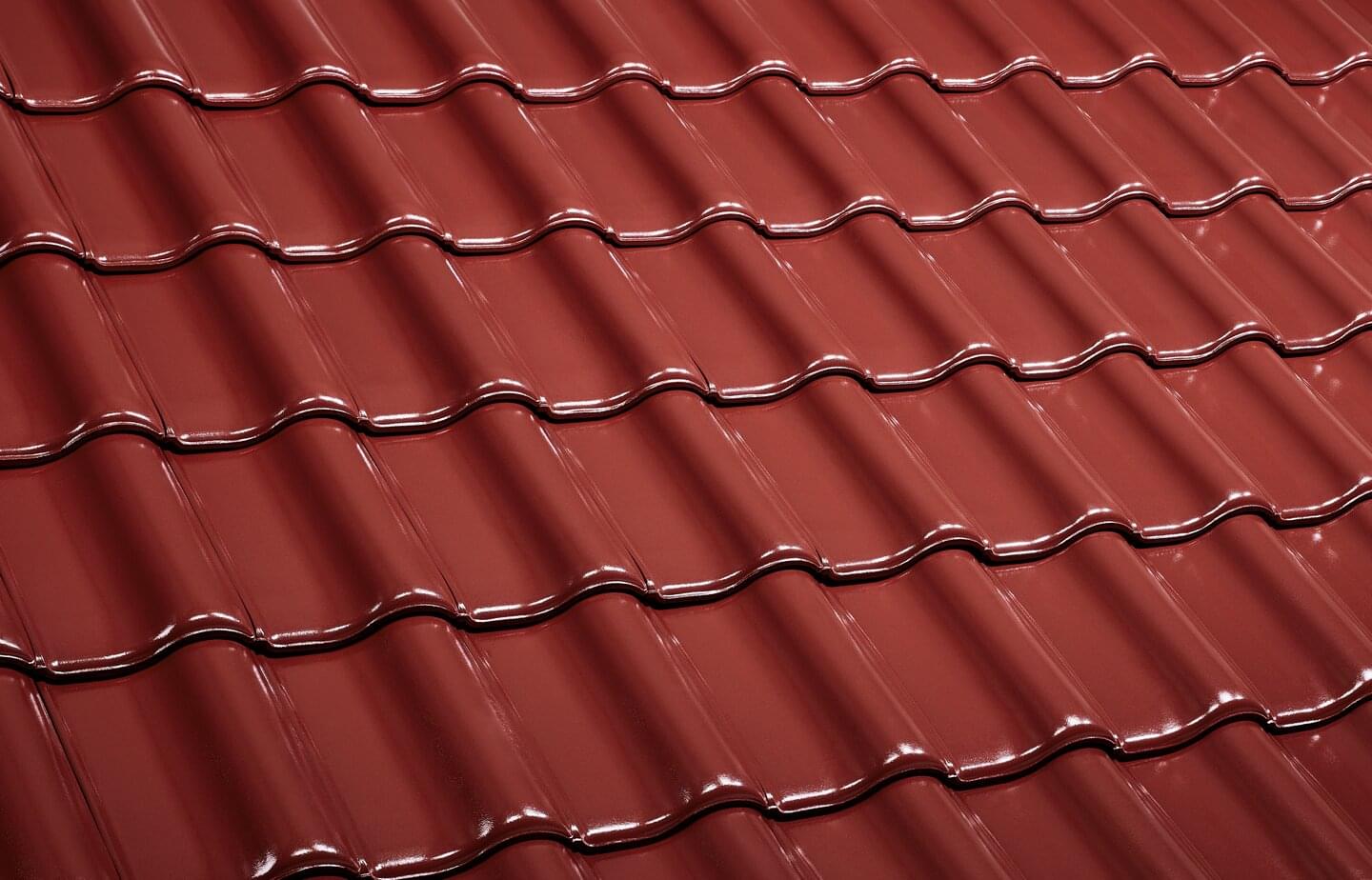

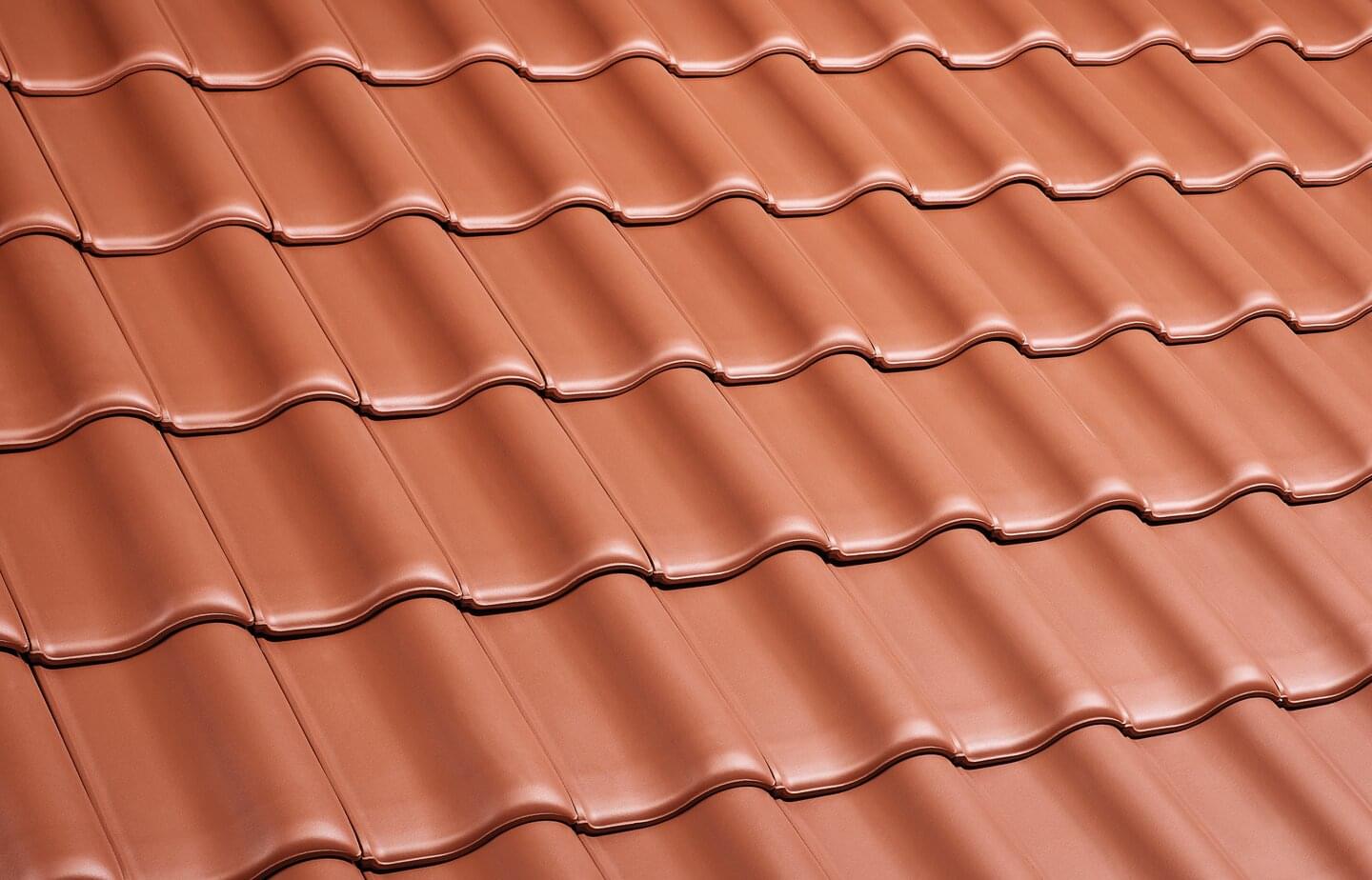

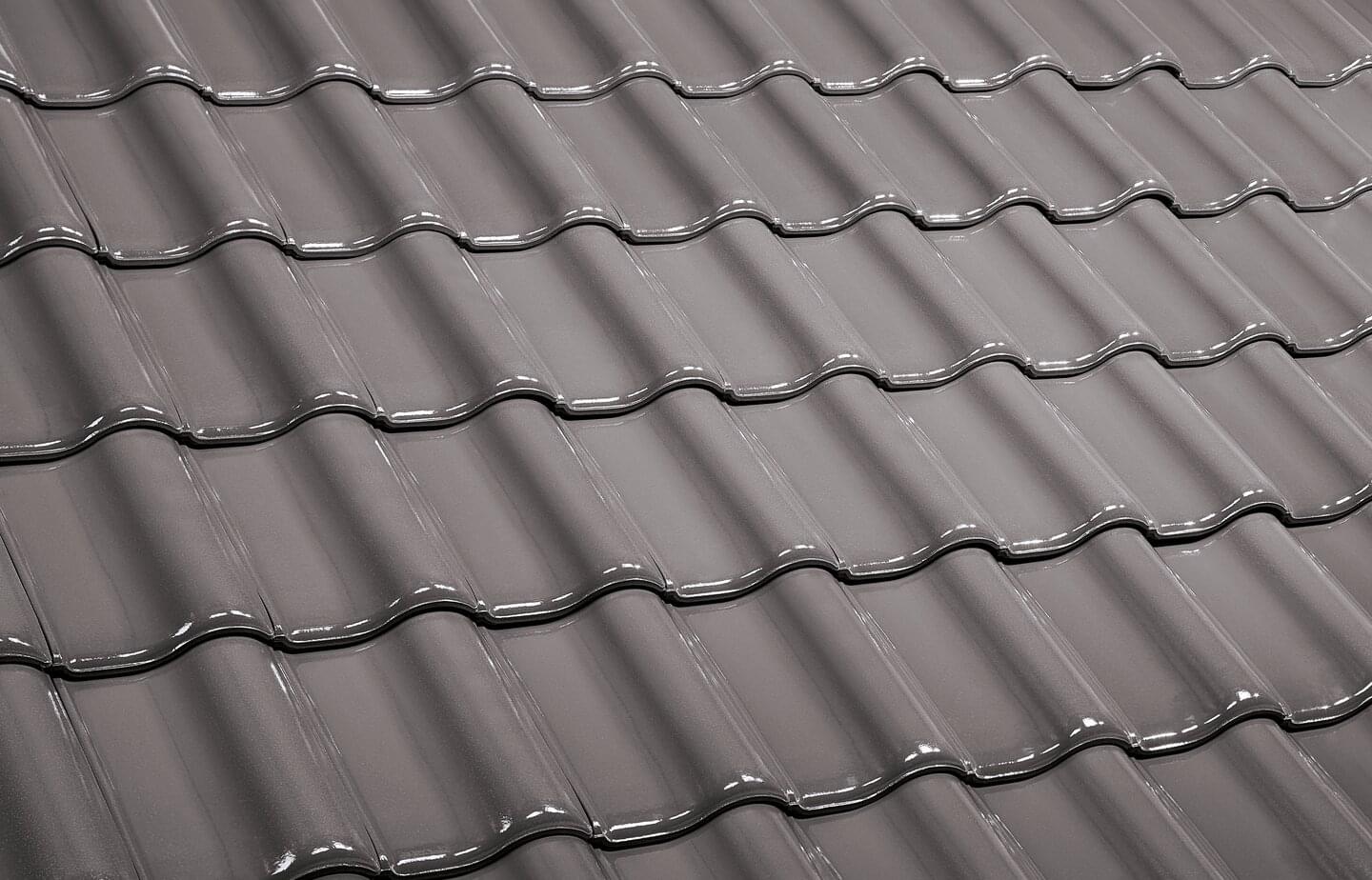

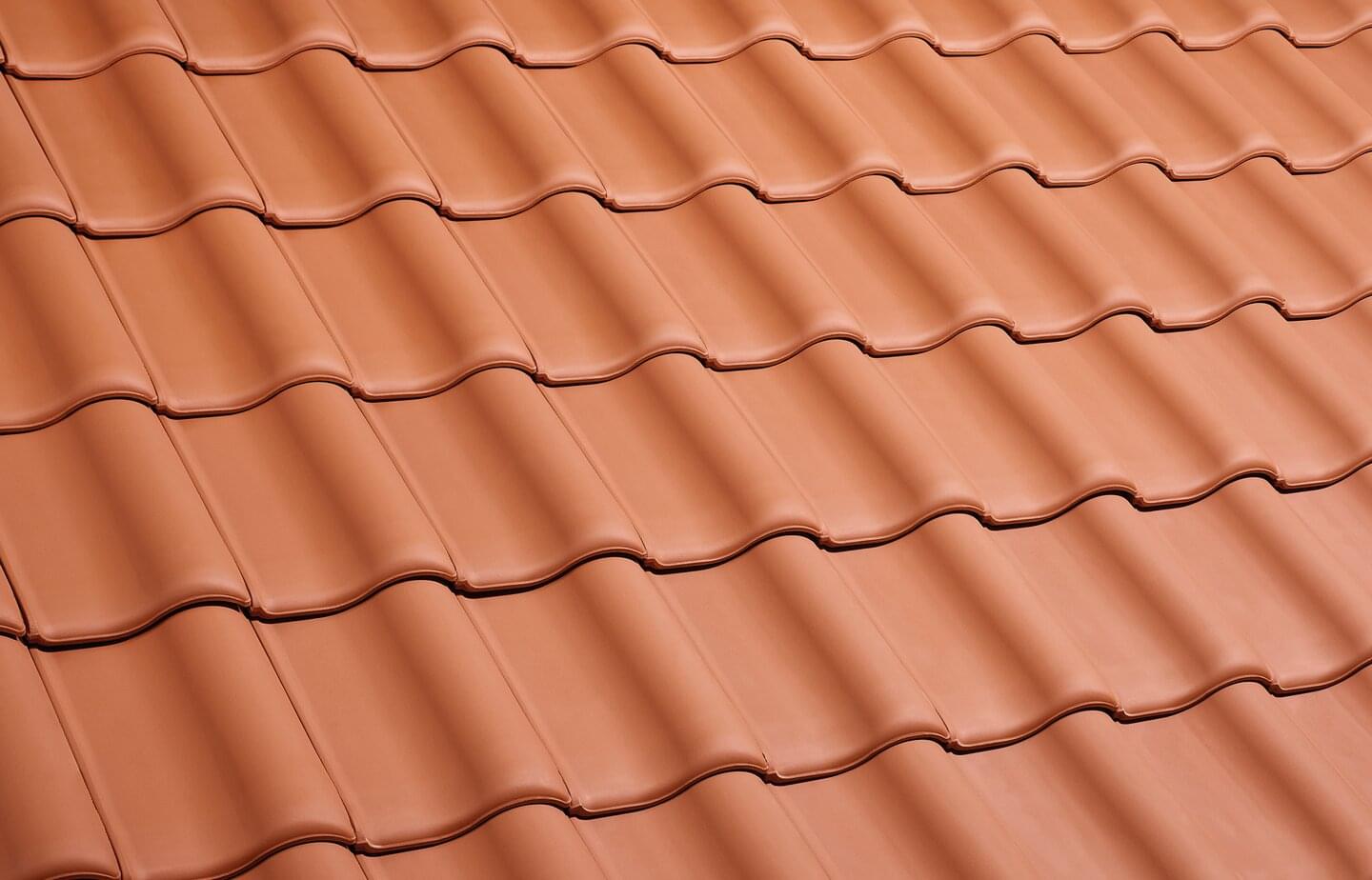

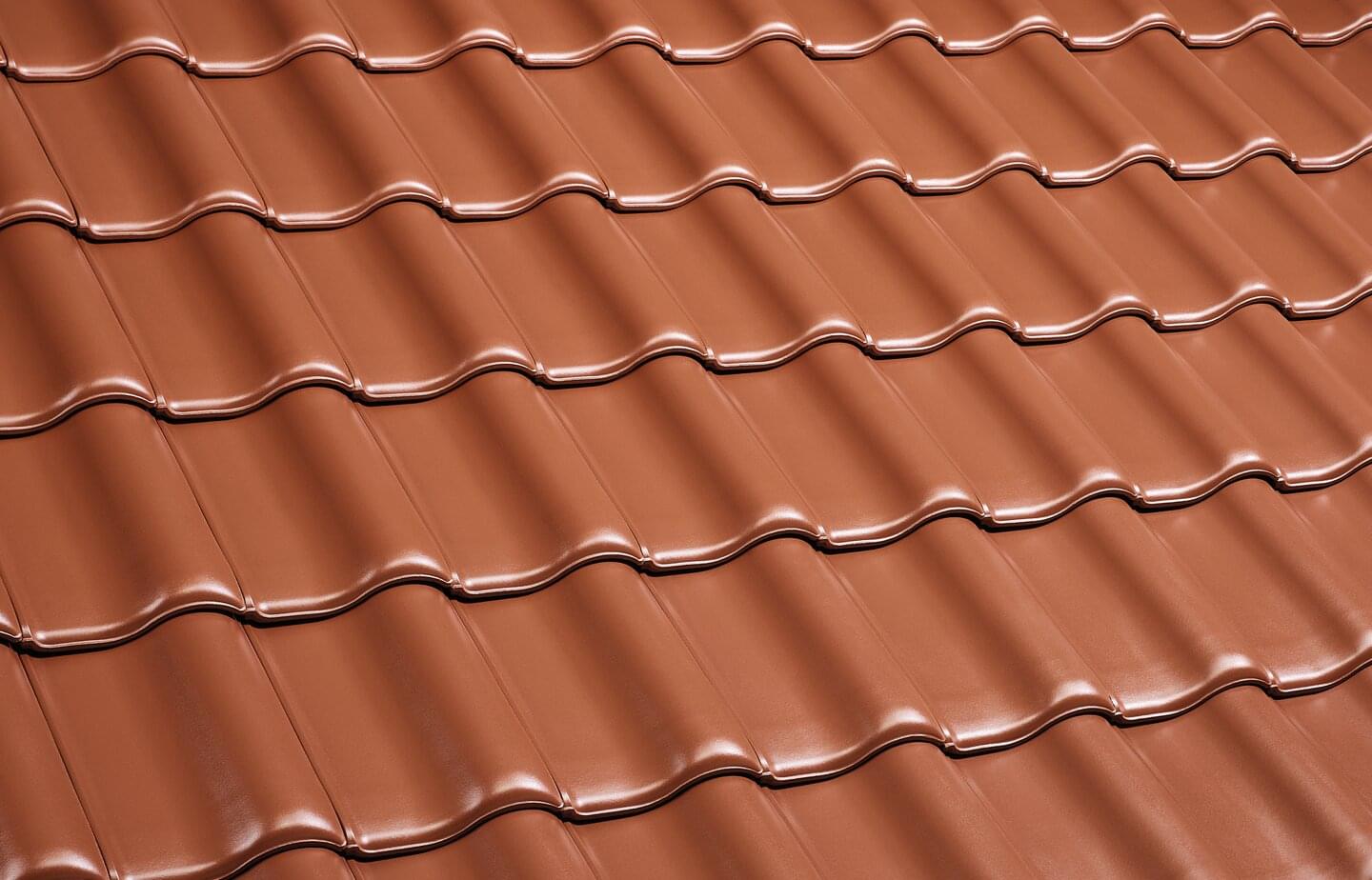

E 58 SL - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
E 58 SL - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun
E 58 SL - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot

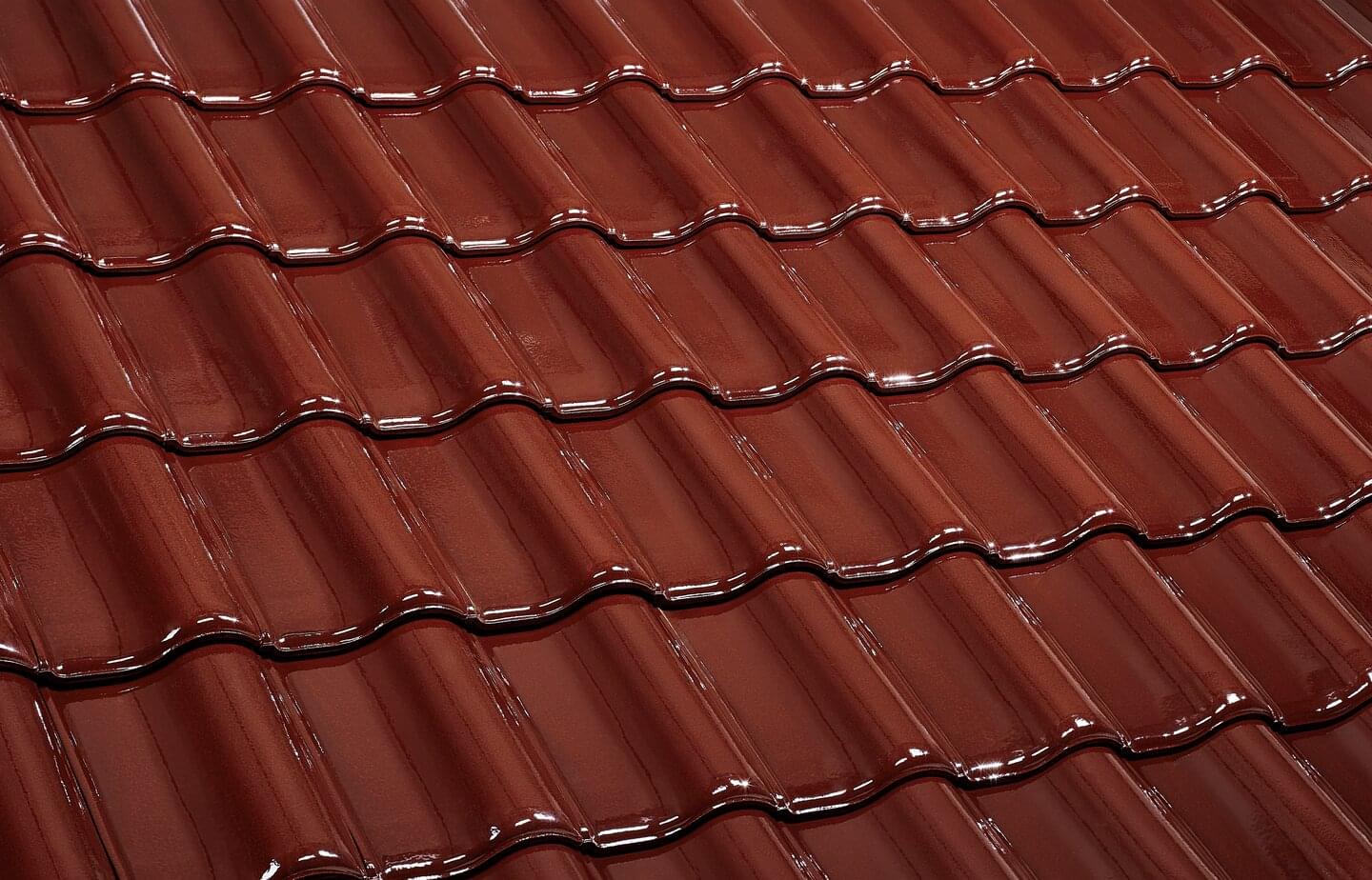

E 58 SL - Burgund | Dachflächenbild | © © ERLUS AG 2021 Burgund

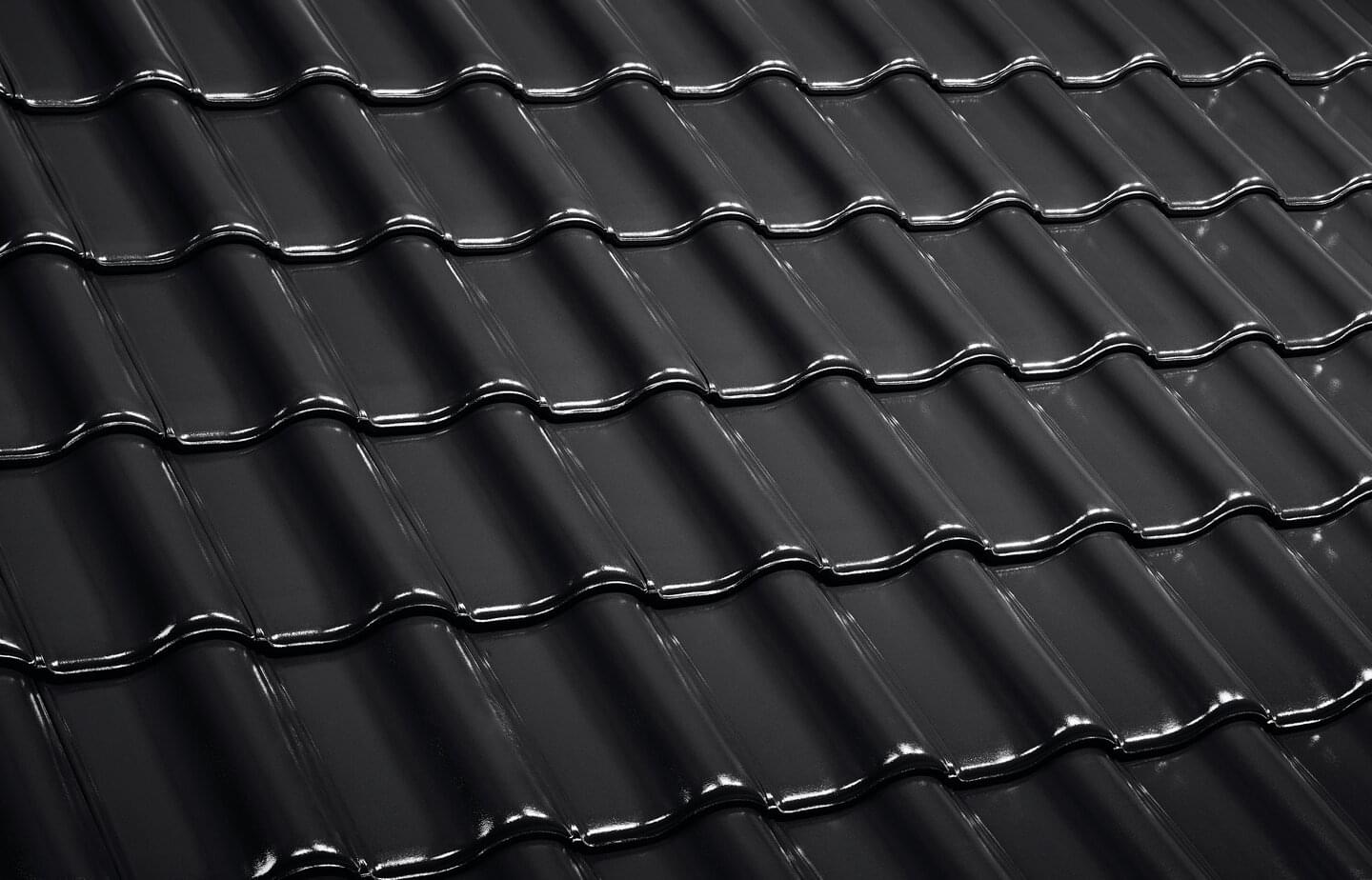

E 58 SL - Diamantschwarz | Dachflächenbild | © © ERLUS AG 2021 Diamantschwarz
E 58 SL - Basaltgrau | Dachflächenbild | © © ERLUS AG 2021 Basaltgrau
E 58 SL - Schwarz Matt | Dachflächenbild | © © ERLUS AG 2021 Schwarz Matt
E 58 SL - Maroon | Dachflächenbild | © © ERLUS AG 2021 Maroon
E 58 SL - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

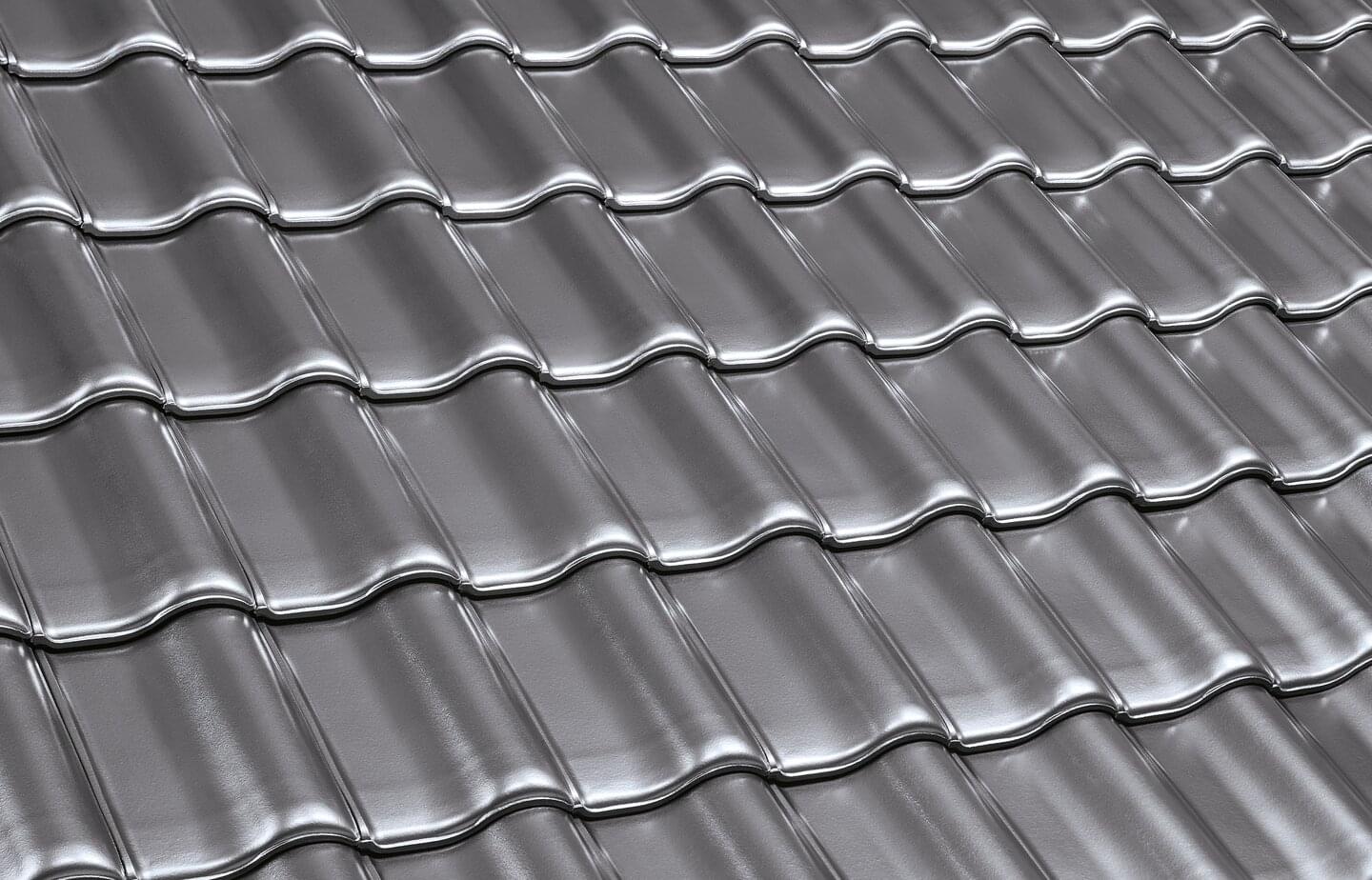

E 58 SL - Titansilver | Dachflächenbild | © © ERLUS AG 2021 Titansilver

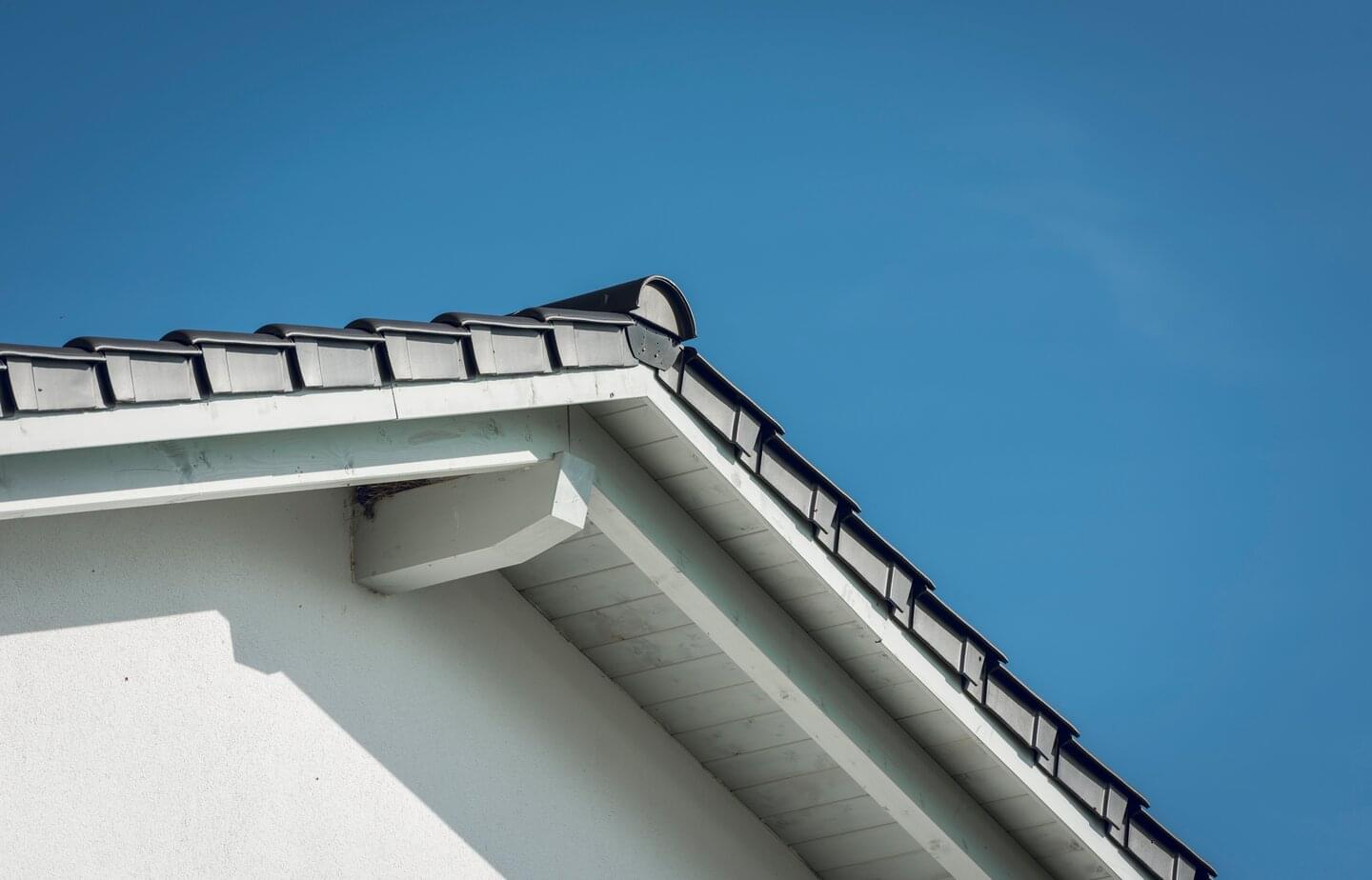

Referenzobjekte

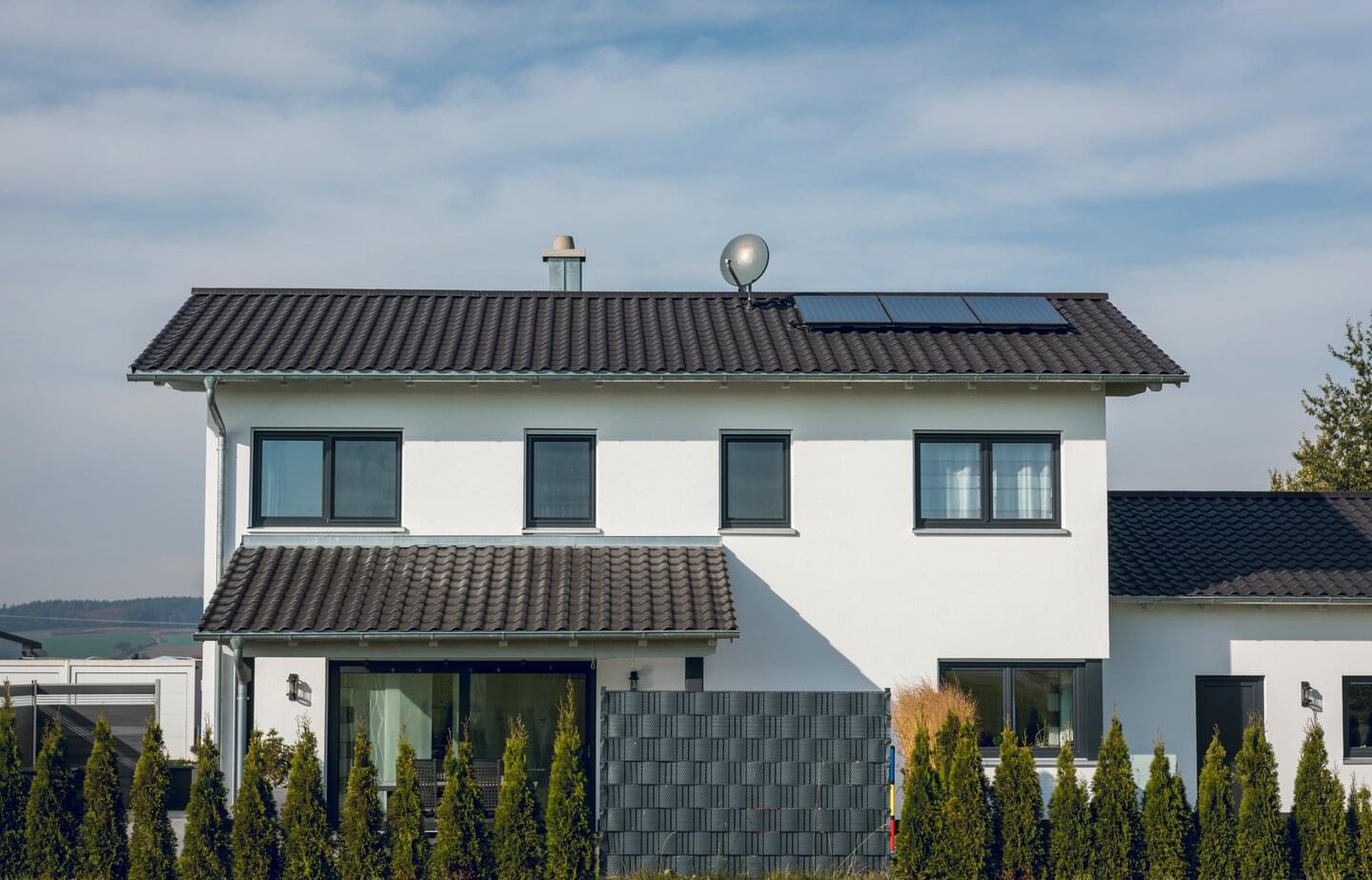

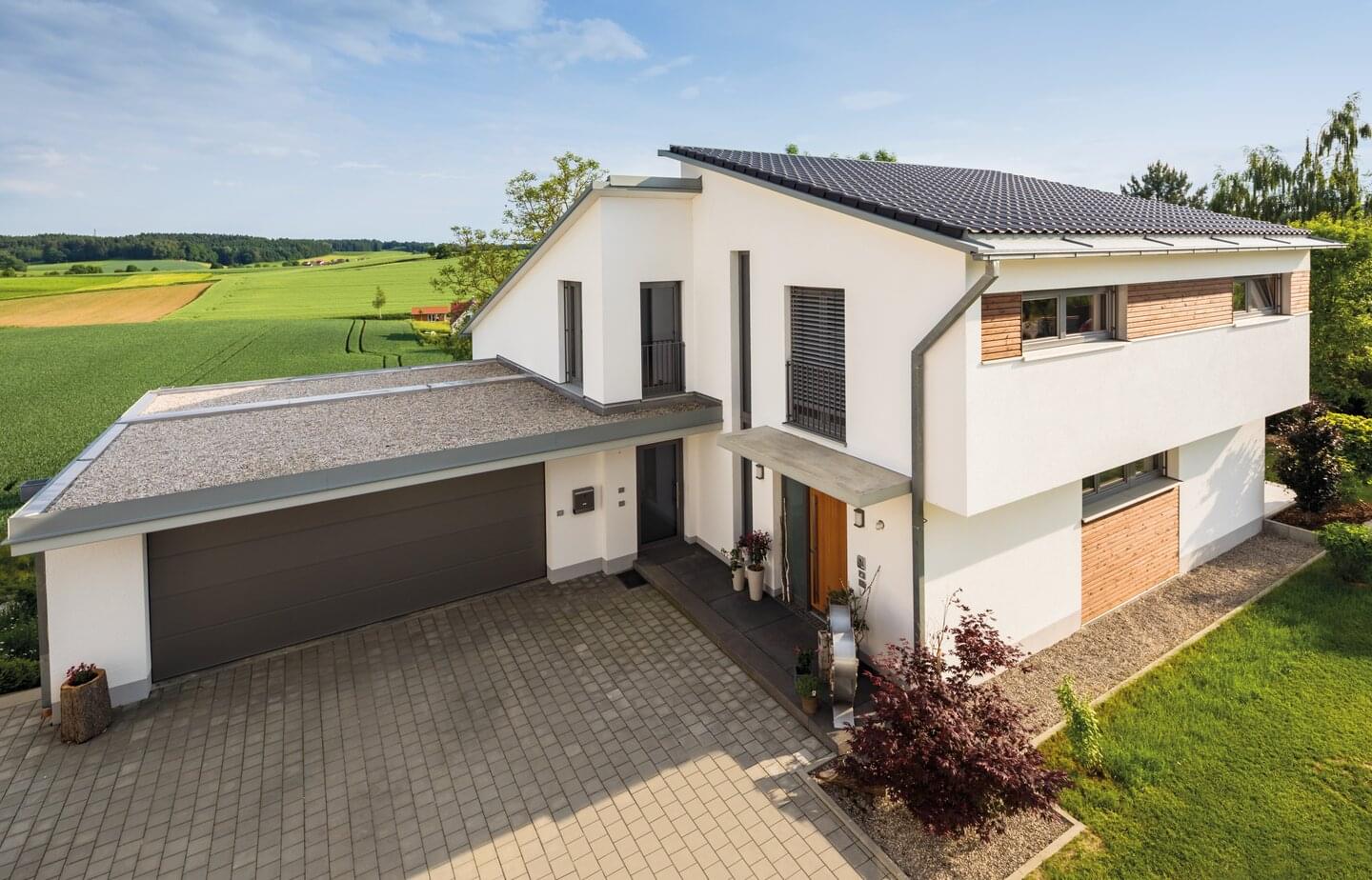

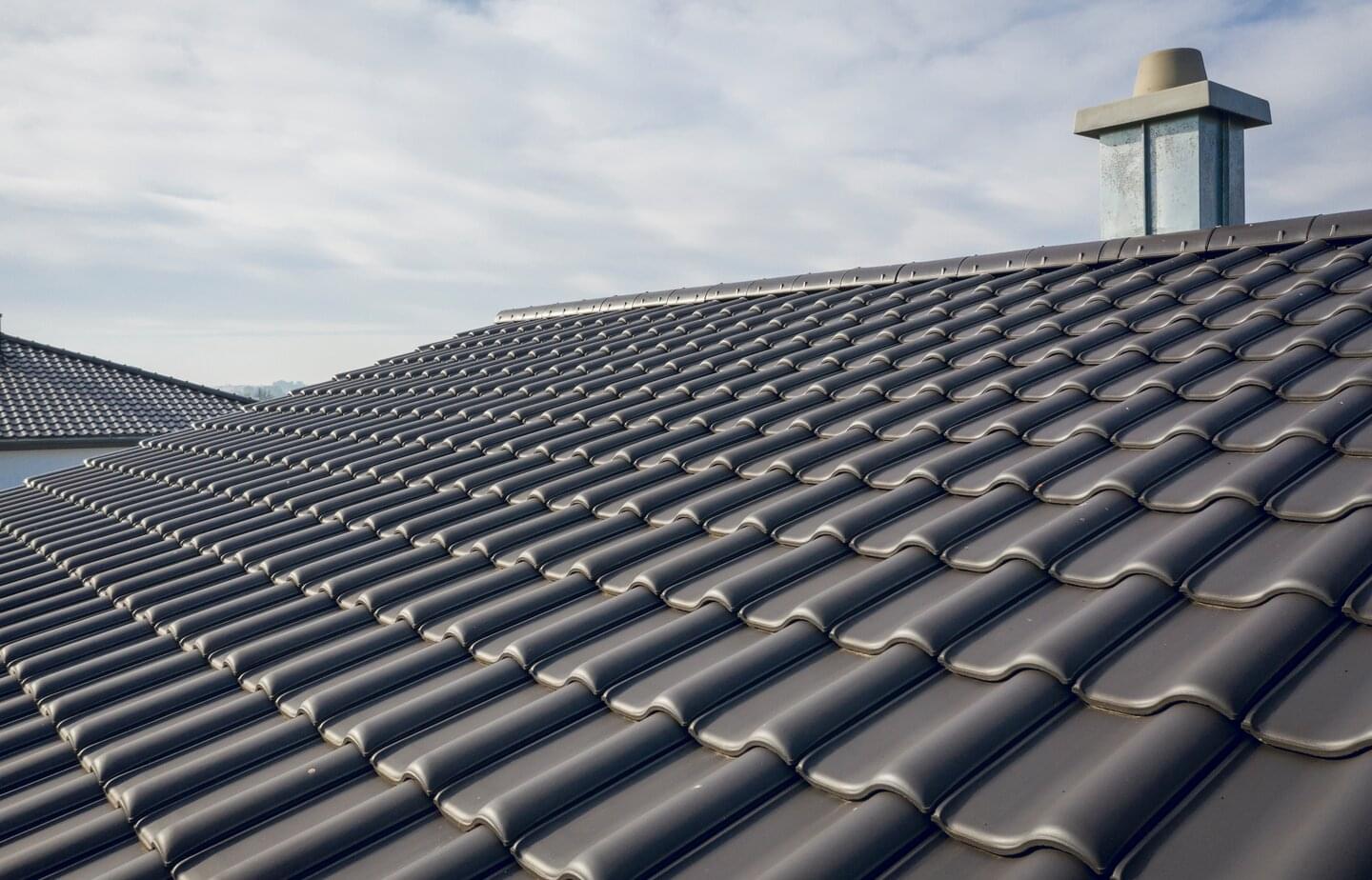

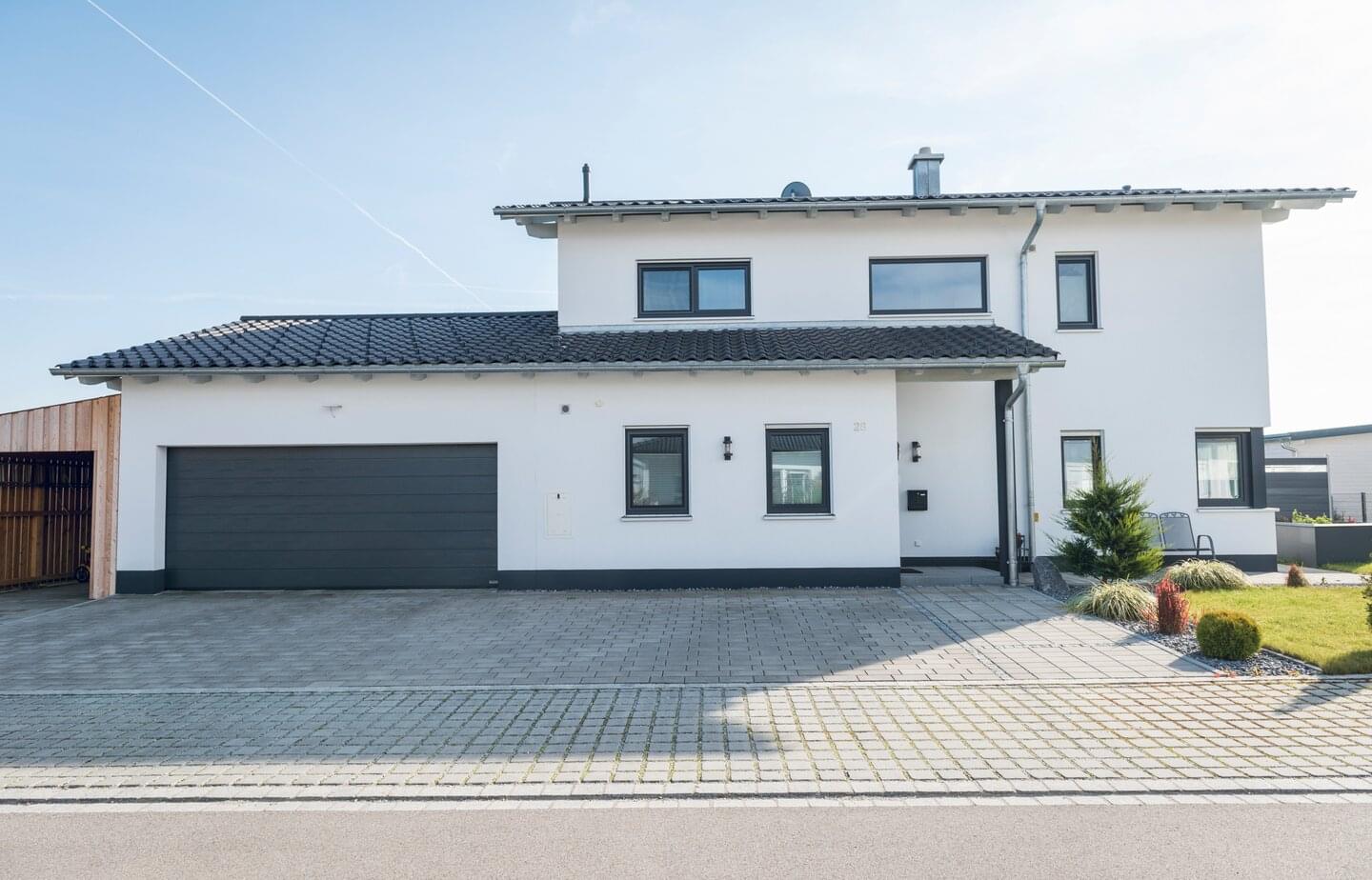

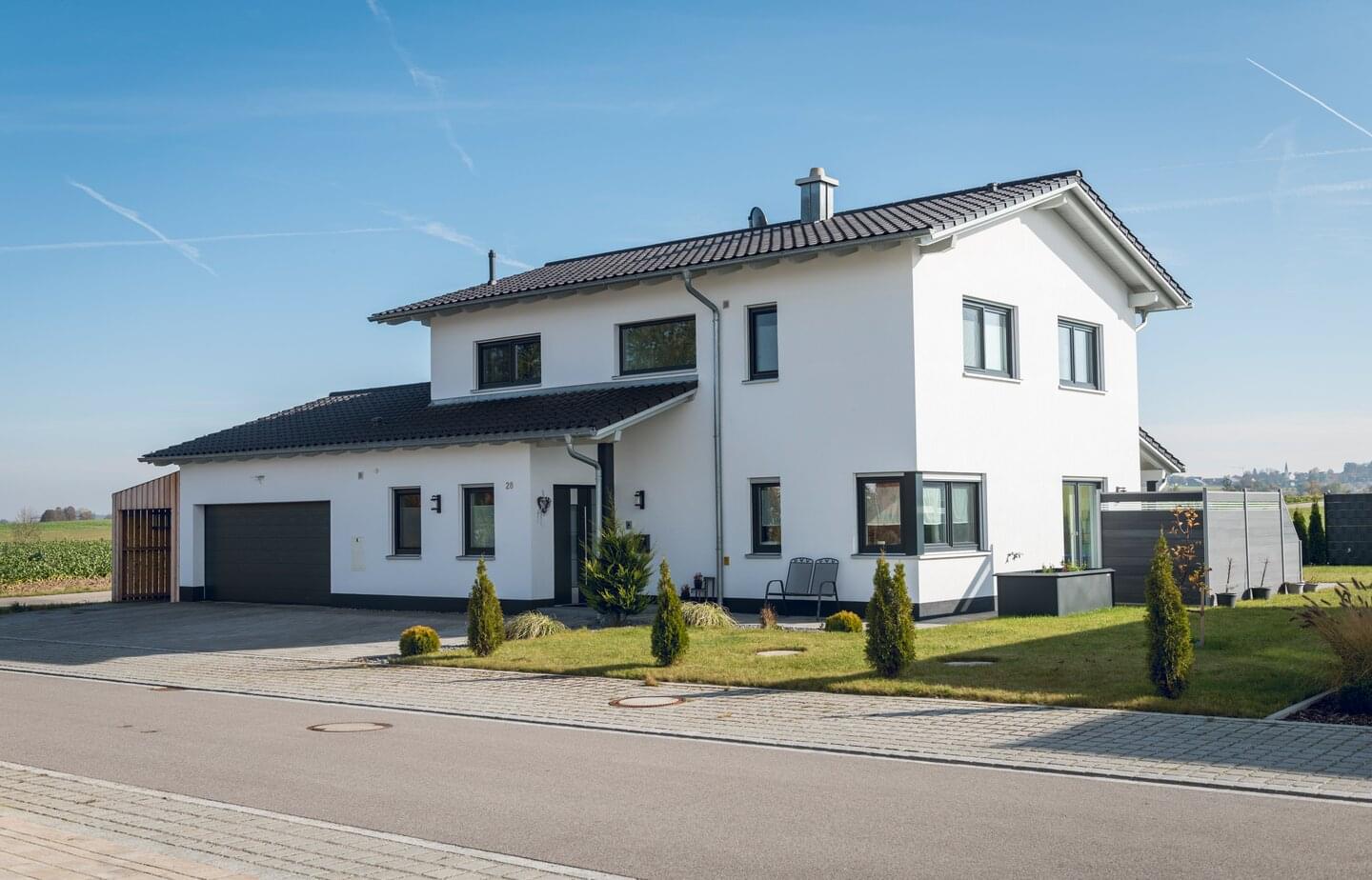

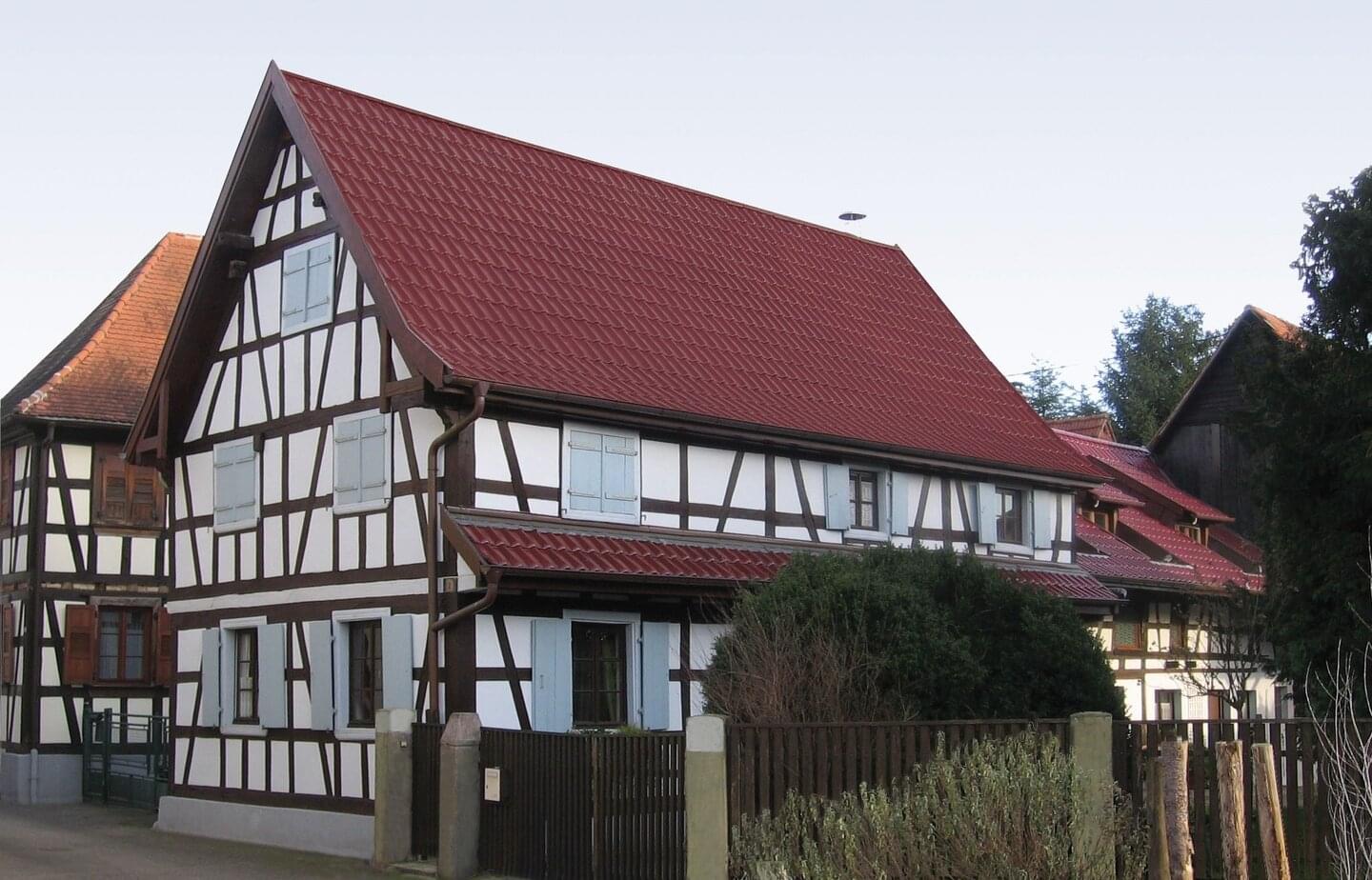

Ergoldsbacher E 58 SL Anthrazit | © ERLUS AG 2019 Ergoldsbacher E 58 SL Anthrazit
Ergoldsbacher E 58 SL Maroon | © ERLUS AG 2018 Ergoldsbacher E 58 SL Maroon

Ist der Universelle aus der Ergoldsbacher E 58-Familie

Der Ergoldsbacher E 58 SL vereint alle Vorteile der Ergoldsbacher E 58-Familie in einem wirtschaftlichen Tondachziegel. Seine Formgebung basiert auf dem Klassiker Ergoldsbacher E 58; doch viele Details lassen den Unterschied erkennen. Besonders eignet er sich für die Sanierung von Dächern mit Dachsteinen aufgrund seines großzügigen Lattweitenbereichs. Und obwohl der verlegefreundliche Dachziegel ein mittelgroßes Format hat, wirkt sein Deckbild optisch kleiner.
Bedarf / m²: ab 11,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 20 °
