Keramischer Deckenanschluss KDA

Schafft Platz für kreative Ofenträume

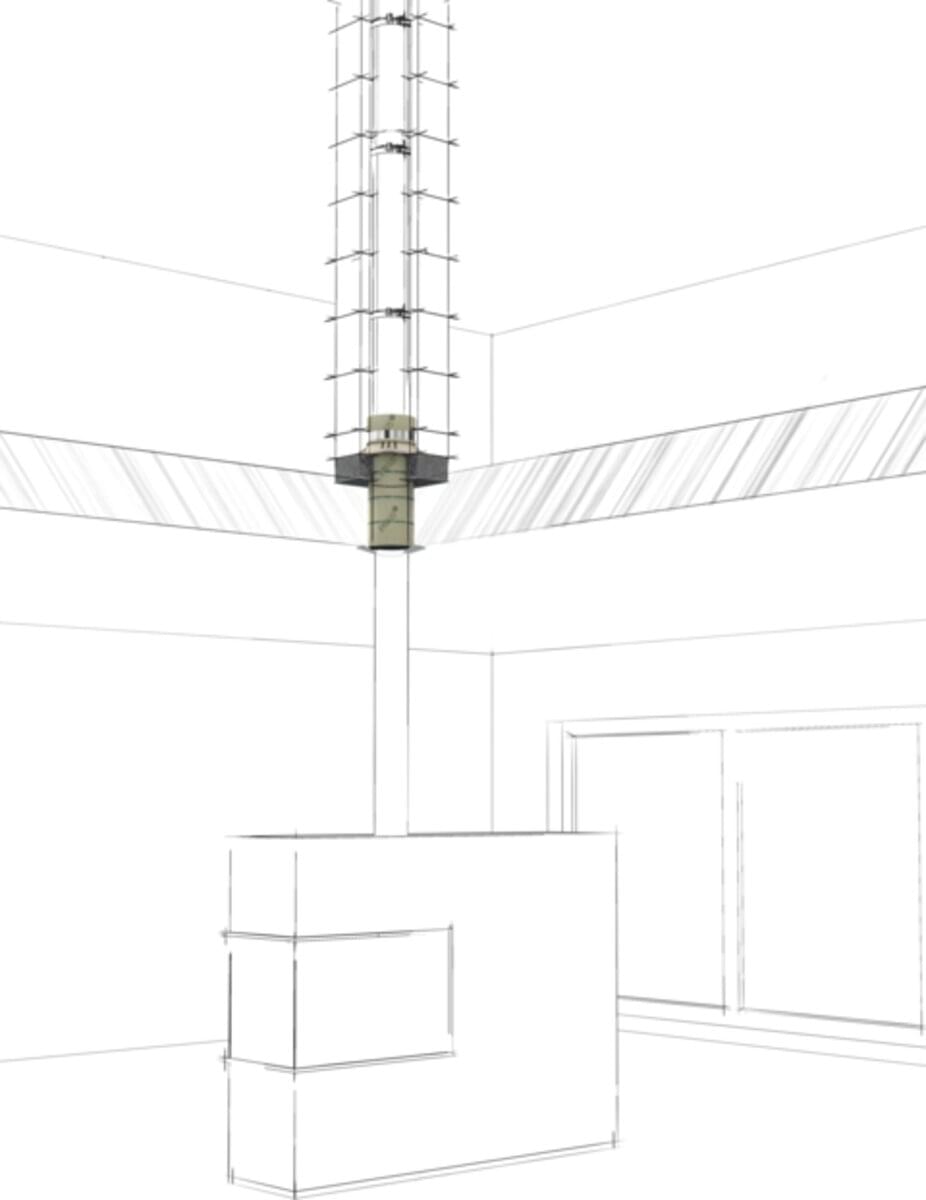

Völlig neue Gestaltungs- und Einsatzmöglichkeiten bietet der keramische Deckenanschluss (KDA) von ERLUS. Mit diesem optionalen Bauteil kann der Ofenbauer die Feuerstätte nämlich frei im Raum platzieren und von unten durch die Geschossdecke an den Schornstein anschließen. Gemäß seiner bauaufsichtlichen Zulassung Z-7.4-3514 wird der KDA anstelle der Fußausbildung auf eine kreisrunde Öffnung in der trag fähigen und nicht brennbaren massiven Geschossdecke gesetzt. Der KDA darf ausschließlich vom Fachmann eingebaut werden und setzt eine geeignete Feuerstätte voraus. Beides muss bereits während der Planung mit dem örtlichen bevollmächtigten Bezirksschornsteinfeger abgestimmt werden.

Anwendungsbereich / Einsatzbereich

Brennstoffe

Scheitholz, Holzpellets, Öl, Gas

Abgastemperatur

30 - 400°

Funktion

Raumluftabhängig und raumluftunabhängig

Druckklasse

Unterdruck N1

Technische Beschreibung

Z.7.4-3514, W3G-Zulassung für Pellets, CE-Kennzeichnung der Edelkeramikrohre A1N1/A2P1/B2N1/D3P1

Anschlussmöglichkeiten

Anschlussmöglichkeiten

Systemaufbau

Bauweise

Bausatz mit DIBt-Zulassung zur Herstellung eines keramischen Deckenanschlusses.

Systembauteile

Sockelplatte aus Beton, Keramischer Tragring, Edelkeramik Anschlussrohr gedämmt, Dämmhaltermanschette für Muffe, Mantelstein-Ausgeleichsscheibe 10 cm hoch

Rohrverbindung

Gewebedichtung

Empfohlener Querschnitt

entsprechend dem Schornsteinquerschnitt

KDA Keramischer Deckenanschluss ERLUS Schornsteinsysteme | © ERLUS AG 2018
ERLUS Schornsteinsysteme W3G | © ERLUS AG 2018ERLUS Schornsteinsysteme Hightech inside | © ERLUS AG 2018CE | © ERLUS AG 2018
Wichtigste Größen
Typ Maße
KDA 16 36 x 36 cm
KDA 18 38 x 38 cm
KDA 20 40 x 40 cm
KDA 25 50 x 50 cm
KDA LAF 16 38 x 38 cm
KDA LAF 18 40 x 40 cm
KDA LAF 20 43 x 43 cm
KDA ERLUS Schornsteinsysteme Keramischer Deckenanschluss - Rendering | © ERLUS AG 2018

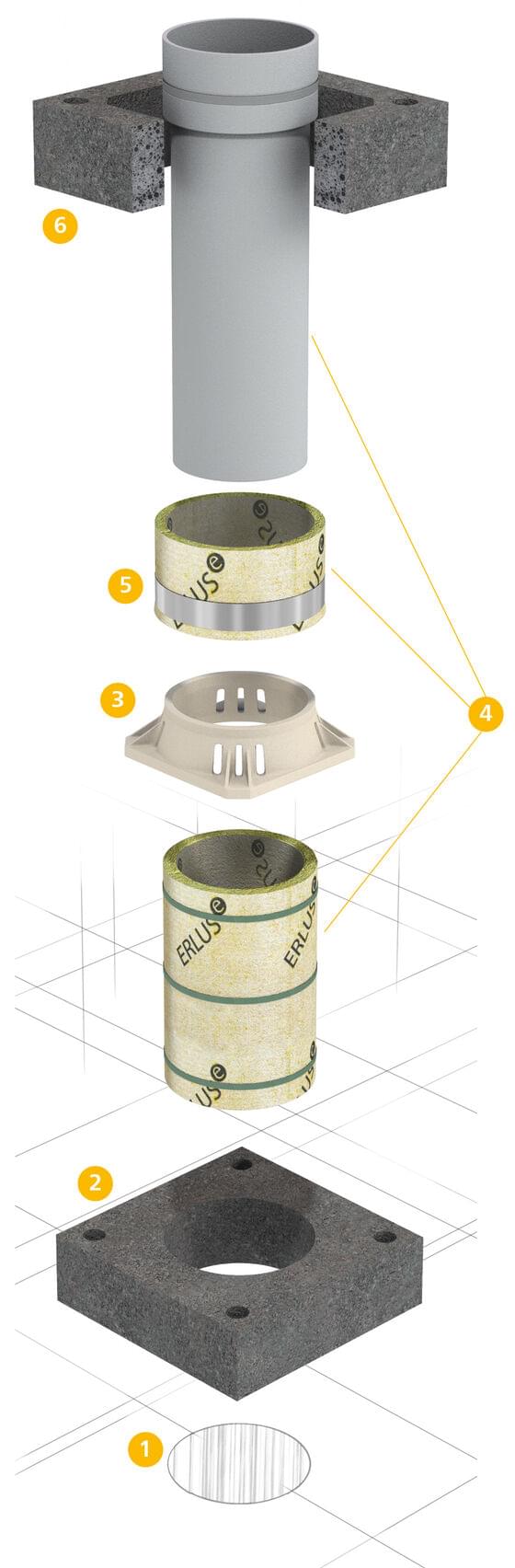

  1. Massivdecke mit kreisrunder Aussparung (s. Tabelle 3)
  2. KDA Sockelplatte**
  3. KDA Keramischer Tragring**
  4. KDA Edelkeramik Anschlussrohr gedämmt**
  5. KDA Dämmhaltermanschette für Muffe**
  6. Mantelstein (Ausgleichsscheibe, 10 cm hoch)

** vormontiert
