Sonstige Systeme
Leichtbauschornstein LC
Der dreischalige W3G-Klassiker in leichtem Gewand
Der besondere Vorteil des ERLUS Leichtbauschornsteins liegt in seinem für keramische Schornsteinsysteme extrem niedrigen Gewicht und der schnellen Bauweise. Die abgasführende Rauchrohrsäule besteht aus dem durchglasierten ERLUS Edelkeramik®-Muffenrohr, mit einer 6 cm hohen Muffe. Die Edelkeramik-Muffenrohre sind zur schnelleren und sicheren Verarbeitbarkeit bereits ab Werk gedämmt und kaschiert und können so passgenau in den Schacht hineingesteckt werden.
Der nicht brennbare Kalzium-Silikatschacht macht durch sein geringes Gewicht den Aufbau sogar auf Geschossdecken möglich. Die Schächte sind in Elementlängen bis 100 cm erhältlich und werden mit dem mitgelieferten Schachtkleber versetzt.
Anwendungsbereich / Einsatzbereich
Brennstoffe
Holzpellets, Öl, Gas, Scheitholz
Abgastemperatur
30 - 400°
Funktion
Raumluftabhängig
Druckklasse
Unterdruck N1
Technische Beschreibung
Schornstein T400 N1 W3G 50 LA90 mit keramischer Innenschale gemäß Z-7.4-3452.
Außenschale T400 LA90 aus nichtbrennbaren Calciumsilikatplatten nach Z-7.4-3482.
Anschlussmöglichkeiten
Einfach- und Mehrfachbelegung möglich. Rauchrohranschlüsse können auch mit größeren oder kleinerem Abgangsstutzen ab Werk versehen werden. Da Edelkeramikrohre beliebig vor Ort abgelängt werden können, ist eine zentimetergenaue Anpassung der Anschlusshöhen möglich. Für nachträgliche Anschlüsse bietet sich das ERLUS Kachelofenanschlussset an.

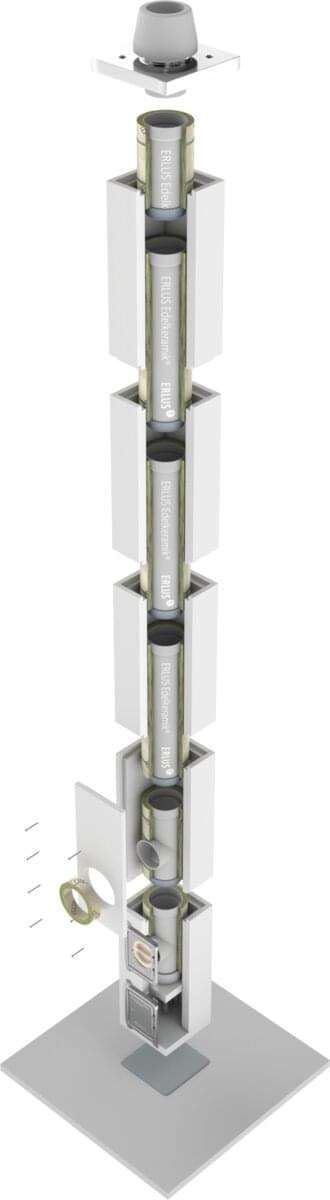

Systemaufbau
Bauweise
Dreischaliger Isolierschornstein als Bausatz für die Montage vor Ort.
Systembauteile
Edelkeramikrohr gedämmt und kaschiert, Kalzium-Silikatschacht mit Stufenfalz, Optional Fertigfuß (erster Meter vormontiert) erhältlich.
Rohrverbindung
Keramische Muffe (6 cm) mit Muffenkitt oder Trockendichtung: Keramische Gewebedichtung
Empfohlener Querschnitt
für Kaminofen/Kachelofen 160 - 200 mm
für Gas-Niedertemperatur bis 25 KW 120 mm
für Öl-Niedertemperatur bis 25 KW 120 mm
für Holz-Pellets 120 - 200 mm je nach Hersteller und Größe
| Typ | Maße |
|---|---|
| LC 12 | 33 x 33 cm |
| LC 14 | 33 x 33 cm |
| LC 16 | 33 x 33 cm |
| LC 18 | 36 x 36 cm |
| LC 20 | 39 x 39 cm |
| LC 25 | 43 x 43 cm |
Das geringe Gewicht macht den Aufbau auf den meisten Geschossdecken im Bestandsbau möglich: Der im Bausatz enthaltene, leichte Fertigfuß wird dabei auf einem nicht brennbaren Untergrund aufgesetzt.
