ERLUS Karat RS
Technische Daten
| Größe: | ca. 27,0 x 43,5 cm |
| Lattweite: | ca. 33,8 - 34,3 cm |
| Mittlere Deckbreite: | ca. 20,0 cm |
| Bedarf je m²: | ca. 14,7 Stück |
| Gewicht nach DIN 1055 einschl. Lattung: | ca. 0,55 kN/m² |
| Realgewicht ohne Lattung: | ca. 52 kg/m² |
| Paletteninhalt: | 224 Stück |
| Palettengewicht: | ca. 890 kg |
| Bündelgröße: | 5 Stück |
| Lattweitengruppe: | 34,0 cm |
| Lattweite Firstanschlussziegel | ca. 35,0 cm |
| Lattweite Pultdachziegel | ca. 25,0 cm |
| Mittleres Traufenlattmaß | ca. 29.5 cm |
| X-Maß LAF in mm | Firstanschlussziegel1) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 17 | 65 | 60 | 60 | 60 | 60 | 50 | 50 | 45 | 35 | - | - |
| Firstlüfterziegel Nr. 17 Lü | 65 | 60 | 60 | 60 | 60 | 50 | 50 | 45 | 35²⁾ | - | - |
| Firstlüfterziegel Nr. 19 Lü | 40 | 40 | 40 | 35 | 35 | 30 | 20 | 20 | 20 | - | - |
| X-Maß LAF in mm | Maßangaben für Ausführung mit Flächenziegeln2) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung in ° | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| Firstziegel Nr. 17 | 65 | 65 | 60 | 60 | 60 | 50 | 55 | 50 | 40 | 45 | 40 |
| Firstlüfterziegel Nr. 17 Lü | 65 | 65 | 60 | 60 | 60 | 50 | 55 | 55 | - | - | - |
| Firstlüfterziegel Nr. 19 Lü | 55 | 50 | 45 | 45 | 45 | 45 | 35 | 30 | - | - | - |
1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband
Zuordnung von Zusatzmaßnahmen für den ERLUS Karat RS
Regeldachneigung 16°, Mindestdachneigung 7°, durch wissenschaftlichen Nachweis, jahrzehntelange Praxisbewährung allgemein in Fachkreisen als Regel der Technik anerkannt (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.
Im ERLUS Unterdachkonfigurator für Deutschland erhalten Sie Informationen zu den richtigen regensichernden Zusatzmaßnahmen für Ihr Dach.
Jetzt passende Zusatzmaßnahmen ermitteln.
Die Regeln für Deckungen mit Tondachziegeln, herausgegeben von der Bundesinnung der Dachdecker, Glaser und Spengler (Ausgabe 2019), enthalten wichtige Anforderungen und Hinweise zur fachgerechten Dacheindeckung in Österreich.
Die länderspezifischen Normen und Anforderungen für Österreich können Sie hier nachlesen.
Technische Zeichnungen
Diese Argumente sprechen für den
ERLUS Karat RS
Alleinstellung am Markt
Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand
4-Ziegeleck mit geschütztem Verriegelungszapfen
Einzigartiges Design unverwechselbare Alternative zum Glattziegel
Regeldachneigung 16°
Große Farbvielfalt
iF-Design-Award-Gewinner
reddot design award-Gewinner
Tiefe Ringverfalzung mit 3-fachem Kopf- und Seitenfalz
Flächenziegel
ERLUS Standardzubehör
ERLUS Markenzubehör
Dachflächen
Rot
Schwarz Matt

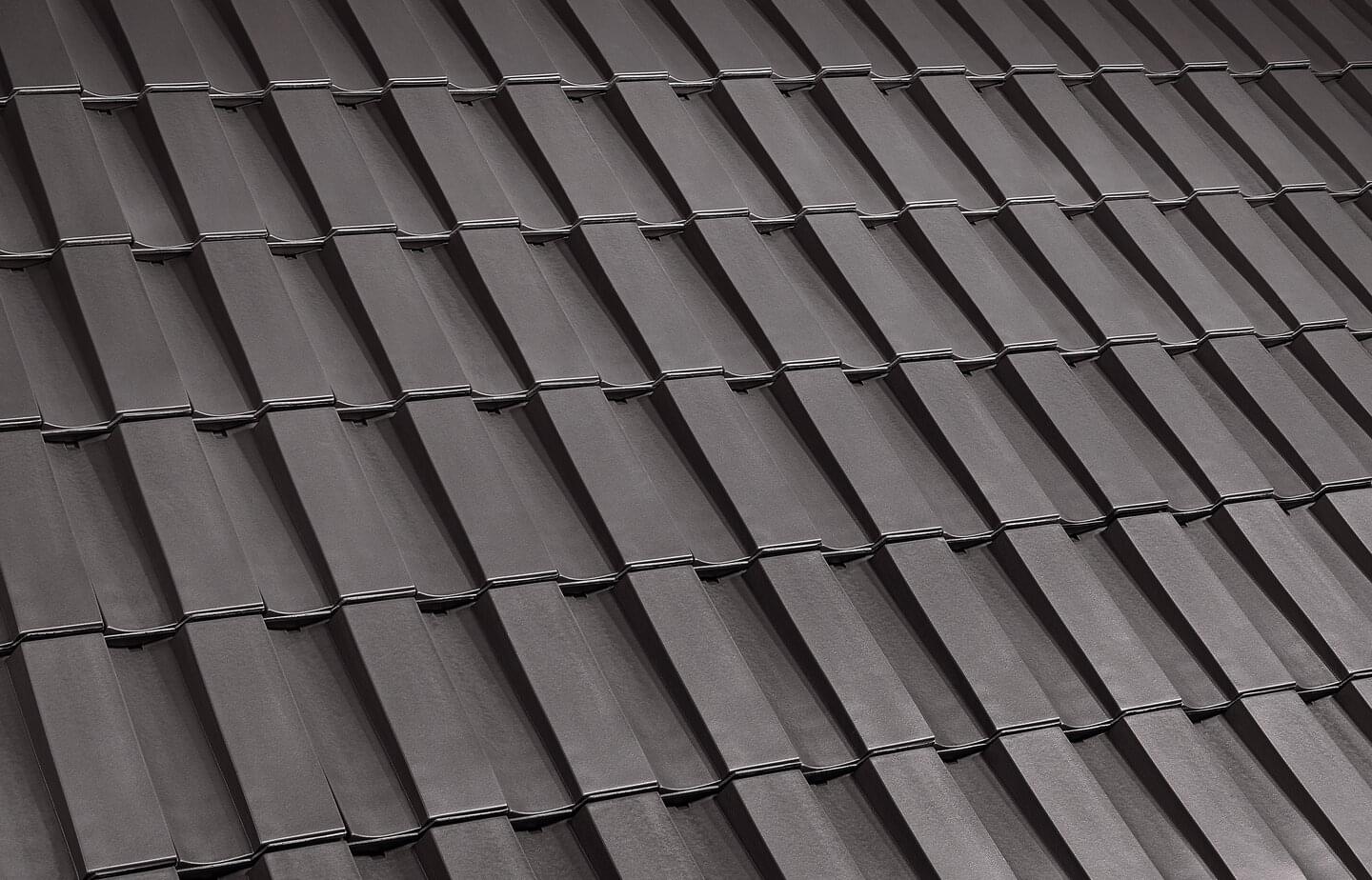

Anthrazit Referenzobjekte
