Ergoldsbacher Großfalzziegel XXL®

Farbpalette

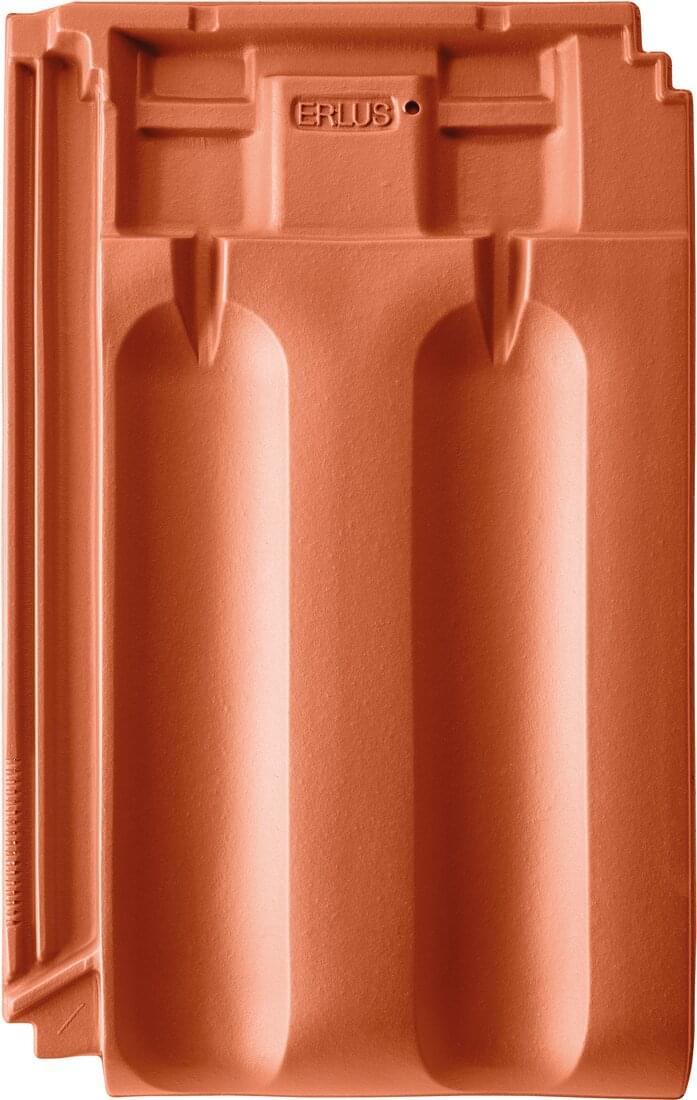

Naturrot

1999 für den Ergoldsbacher Großfalzziegel XXL®

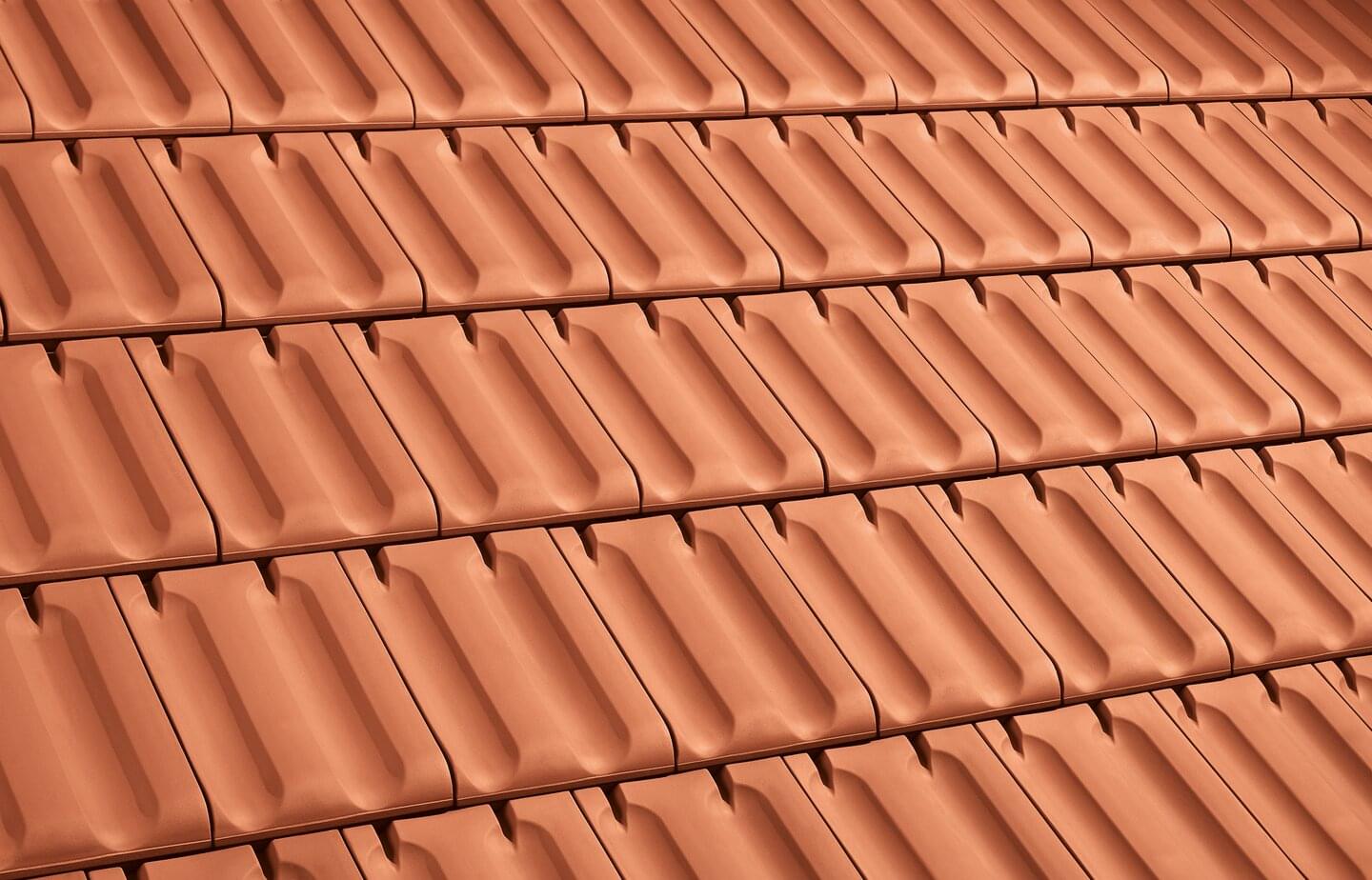

  • Großfalzziegel XXL® - Naturrot | Flächenziegelbild | © © ERLUS AG 2021

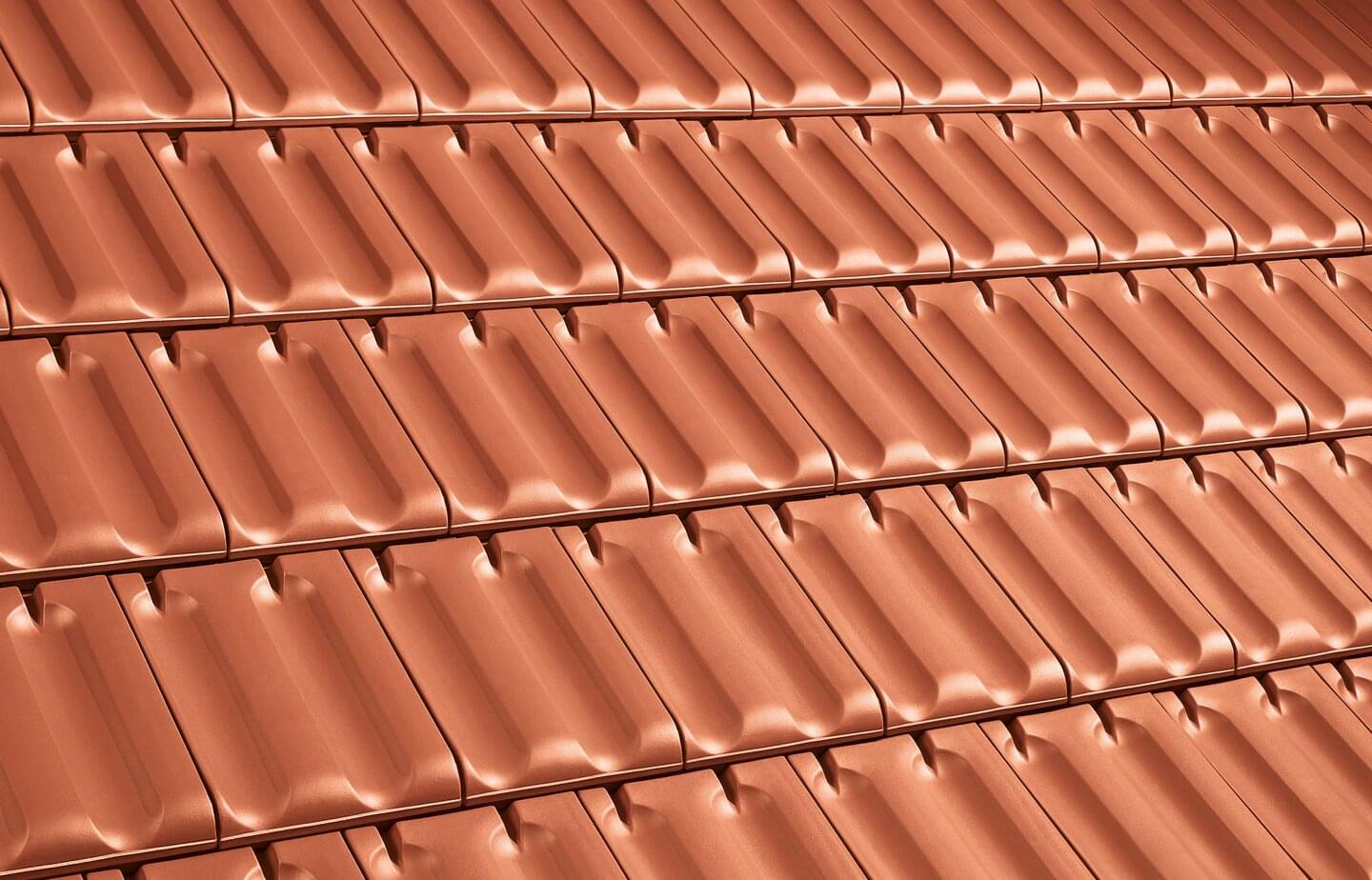

  • Großfalzziegel XXL® - Rot | Flächenziegelbild | © © ERLUS AG 2021

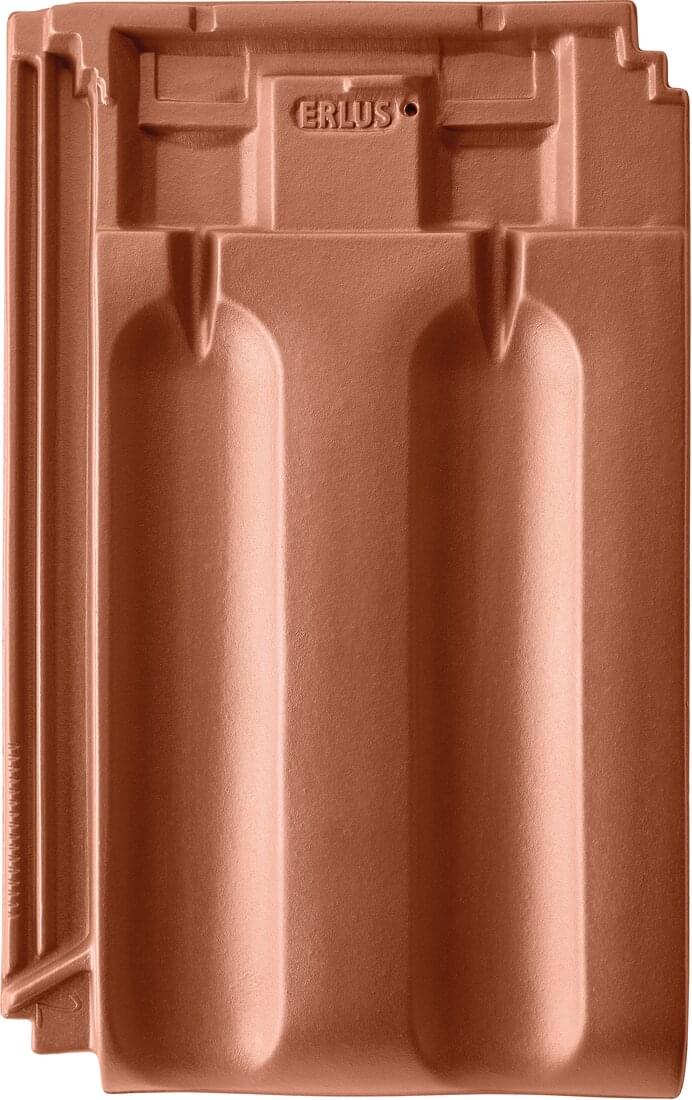

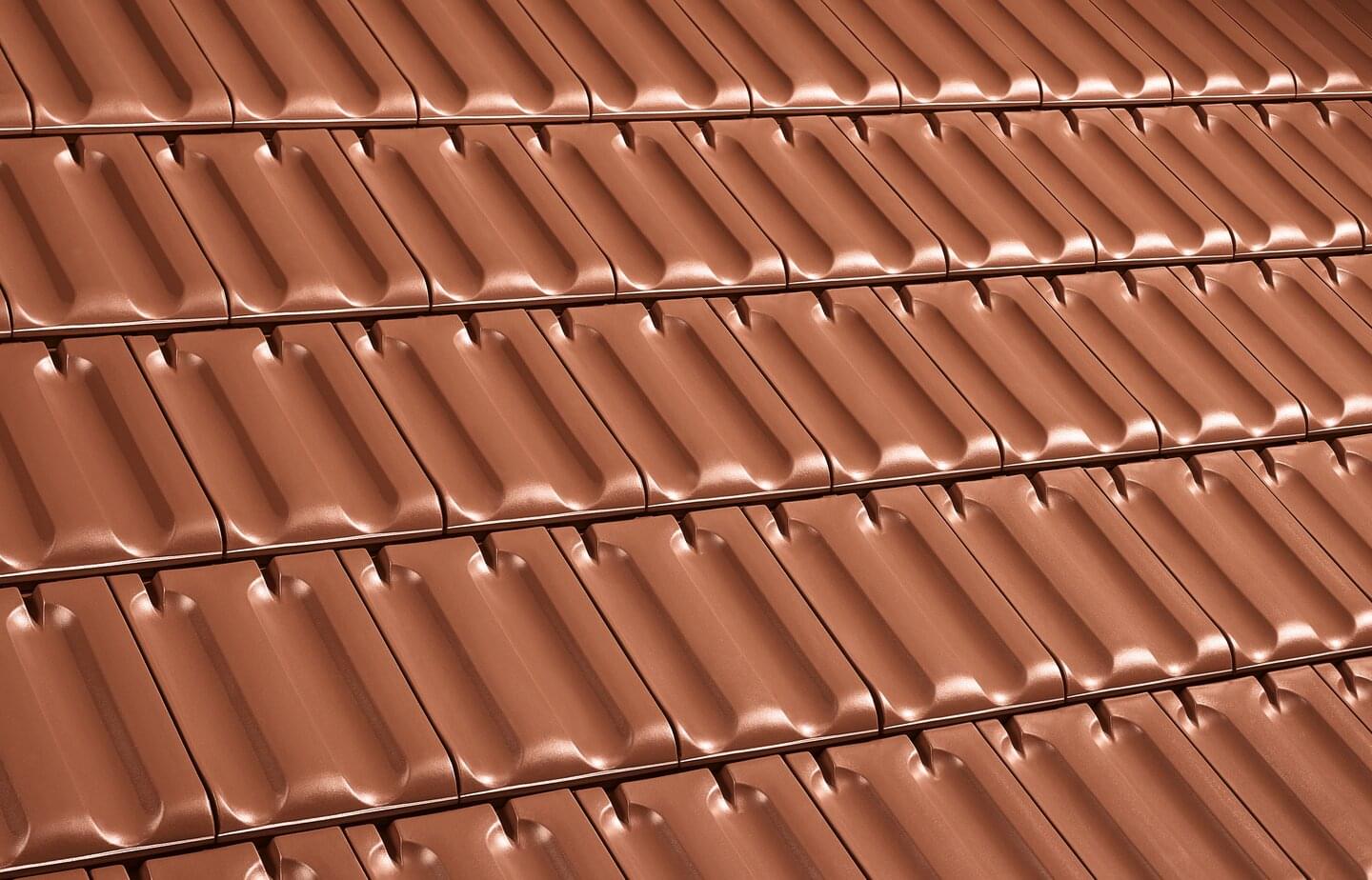

  • Großfalzziegel XXL® - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021

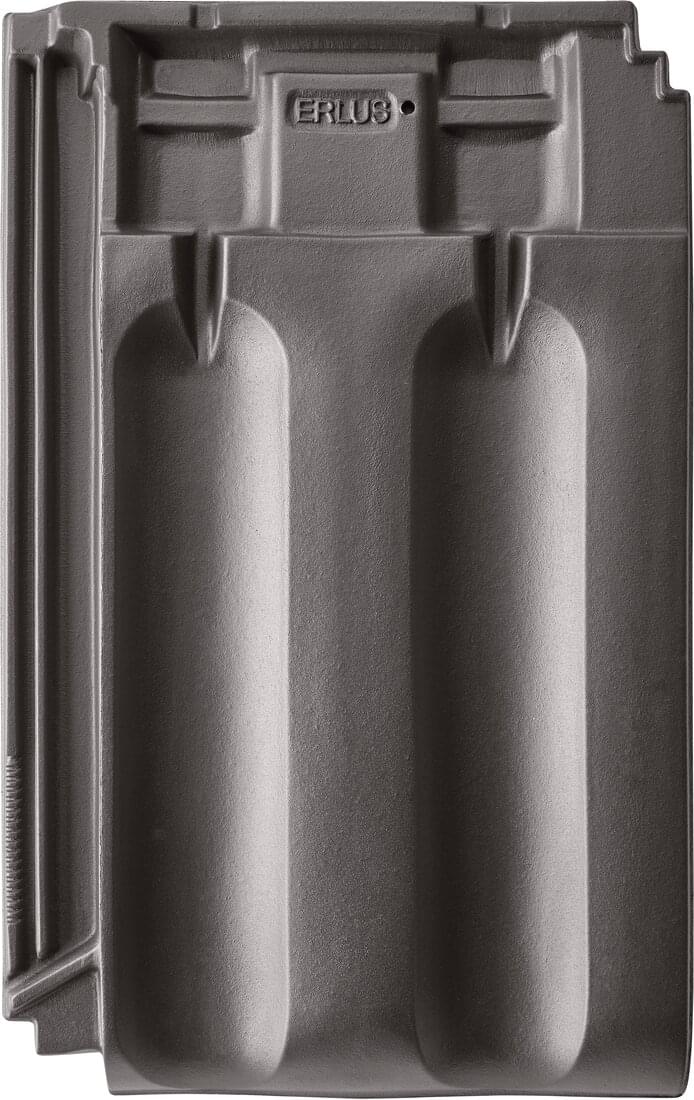

  • Großfalzziegel XXL® - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 29,5 x 46,5 cm
Lattweite: ca. 37,7 - 39,7 cm
Mittlere Deckbreite: ca. 25,7 cm
Bedarf je m²: ab 9,8 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 40 kg/m²
Paletteninhalt: 200 Stück
Palettengewicht: ca. 940 kg
Bündelgröße: 5 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 38,5 cm
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 65 60 50 50 50 45 45 45 40 - -
Firstlüfterziegel Nr. 15 Lü 70 65 60 60 60 60 60 - - - -
Firstziegel Nr. 17 65 60 55 50 50 45 45 45 40 - -
Firstziegel Nr. 18 50 45 35 30 35 35 35 30 30 30 -
Firstlüfterziegel Nr. 19 Lü 45 40 35 35 35 35 30 25 - - -
Firstziegel Nr. 21 45 40 35 35 35 35 30 25 25 25 25

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Großfalzziegel XXL®

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik, im Halbverbandoder in Reihe verlegt (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 22° Kl. 6 Kl. 6
von < 22° bis ≥ 18° Kl. 4 Kl. 4
von < 18° bis ≥ 14° Kl. 3 Kl. 3
von < 14° bis ≥ 10° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

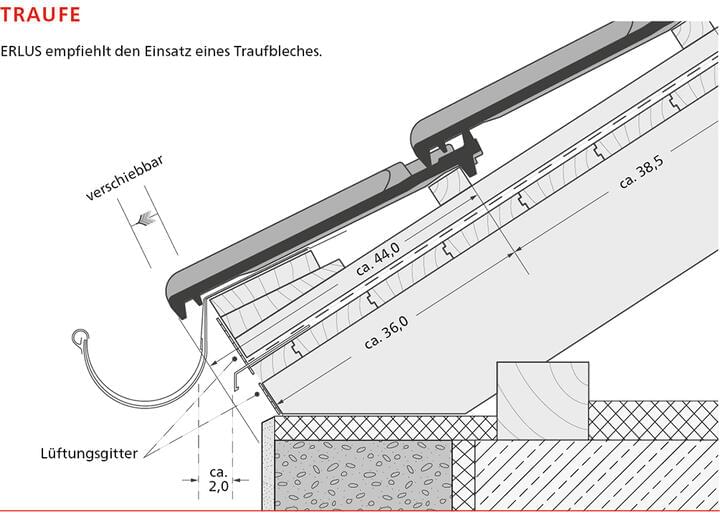

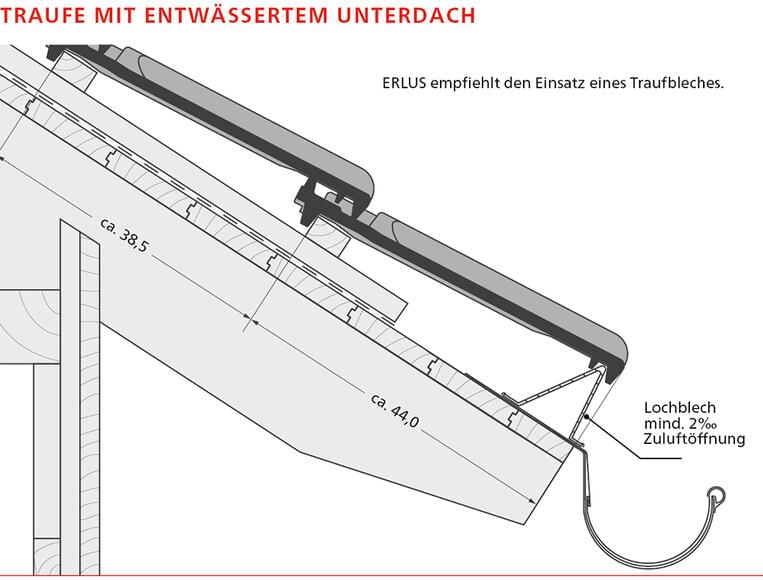

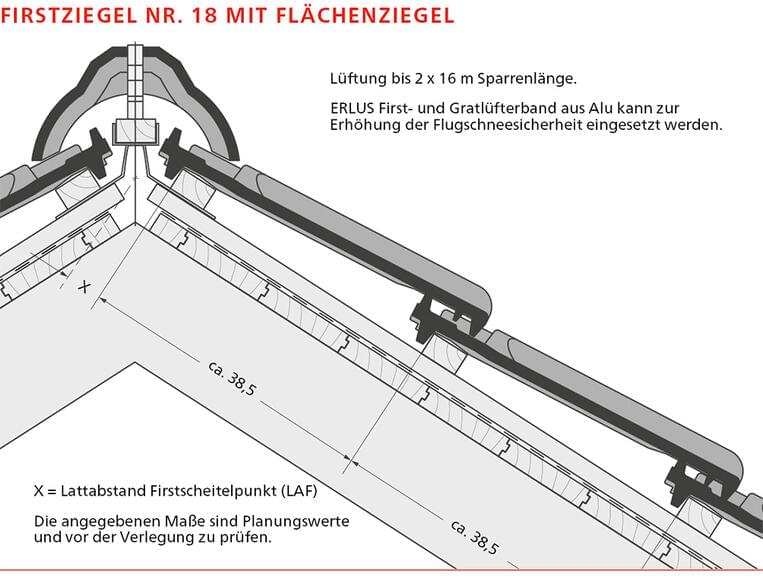

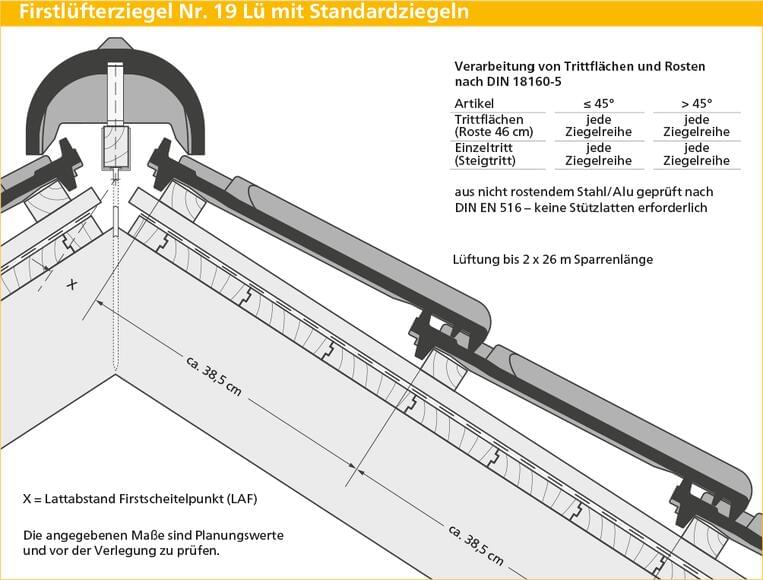

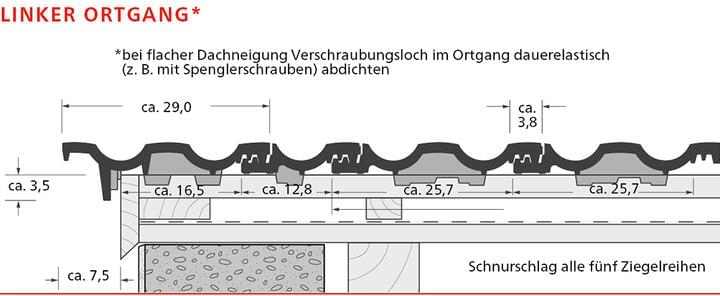

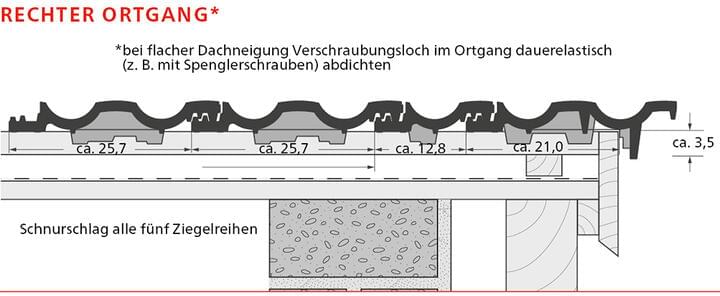

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Großfalzziegel XXL®

  • Leichtes Handling 4,0 kg pro Stück, mit einer Hand verlegbar

  • Niedrige Profilhöhe ideal für Zelt- und Walmdächer

  • Regeldachneigung 22° nach Dachdecker-Fachregelwerk

  • Hohe Regeneintrags- und Sturmsicherheit bei Verband- und Reihendeckung

  • iF-Design-Award-Gewinner

  • Profitabel in der Unterkonstruktion, 10er-Format, vollkeramische Lüfterausbildung ohne Firstanschlussziegel oder andere Systemteile

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • 20 mm Verschiebebereich

  • Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

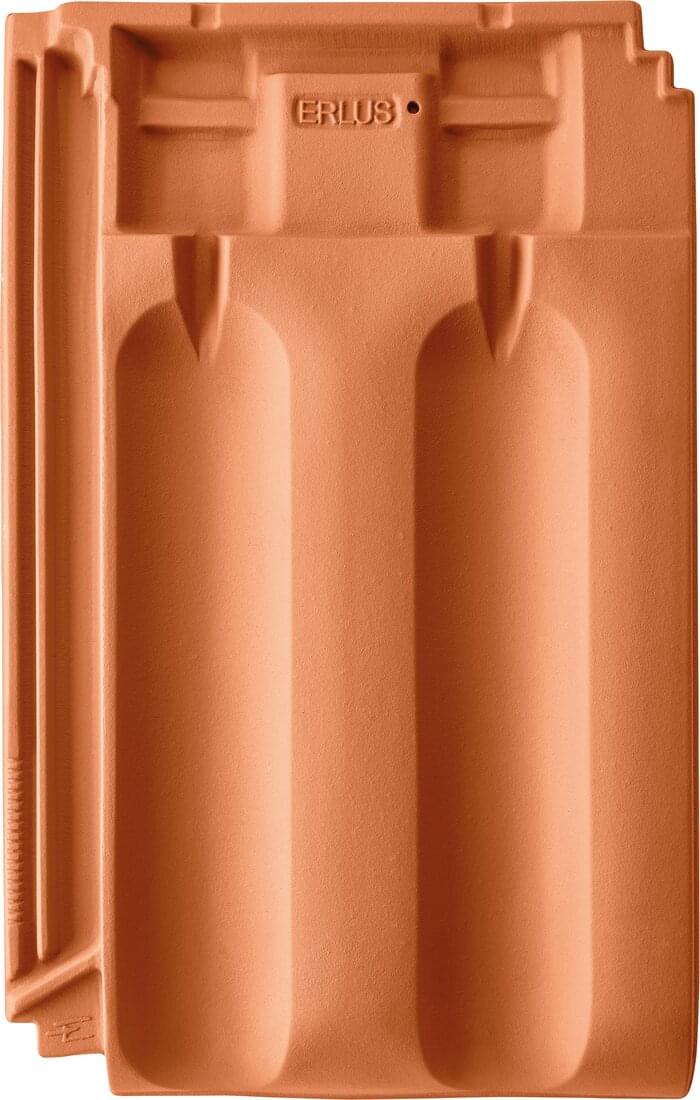

Flächenziegel

Großfalzziegel XXL® - Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Großfalzziegel XXL® - 1/2 Ziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1/2 Ziegel
Großfalzziegel XXL® - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
Großfalzziegel XXL® - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
Großfalzziegel XXL® - Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Doppelwulstziegel
Pultdachziegel
Pultdach-Ortgangziegel links
Pultdach-Ortgangziegel rechts
Großfalzziegel XXL® - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel
Großfalzziegel XXL® - Schneestoppziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Schneestoppziegel
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Großfalzziegel XXL® - ALU-SYSTEM Sanitärlüfter DN 125 komplett Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Großfalzziegel XXL® - ALU-SYSTEM Antennenhaube Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Großfalzziegel XXL® - ALU-SYSTEM Durchführungsziegel für Solaranlagen Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang Naturrot/Rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr

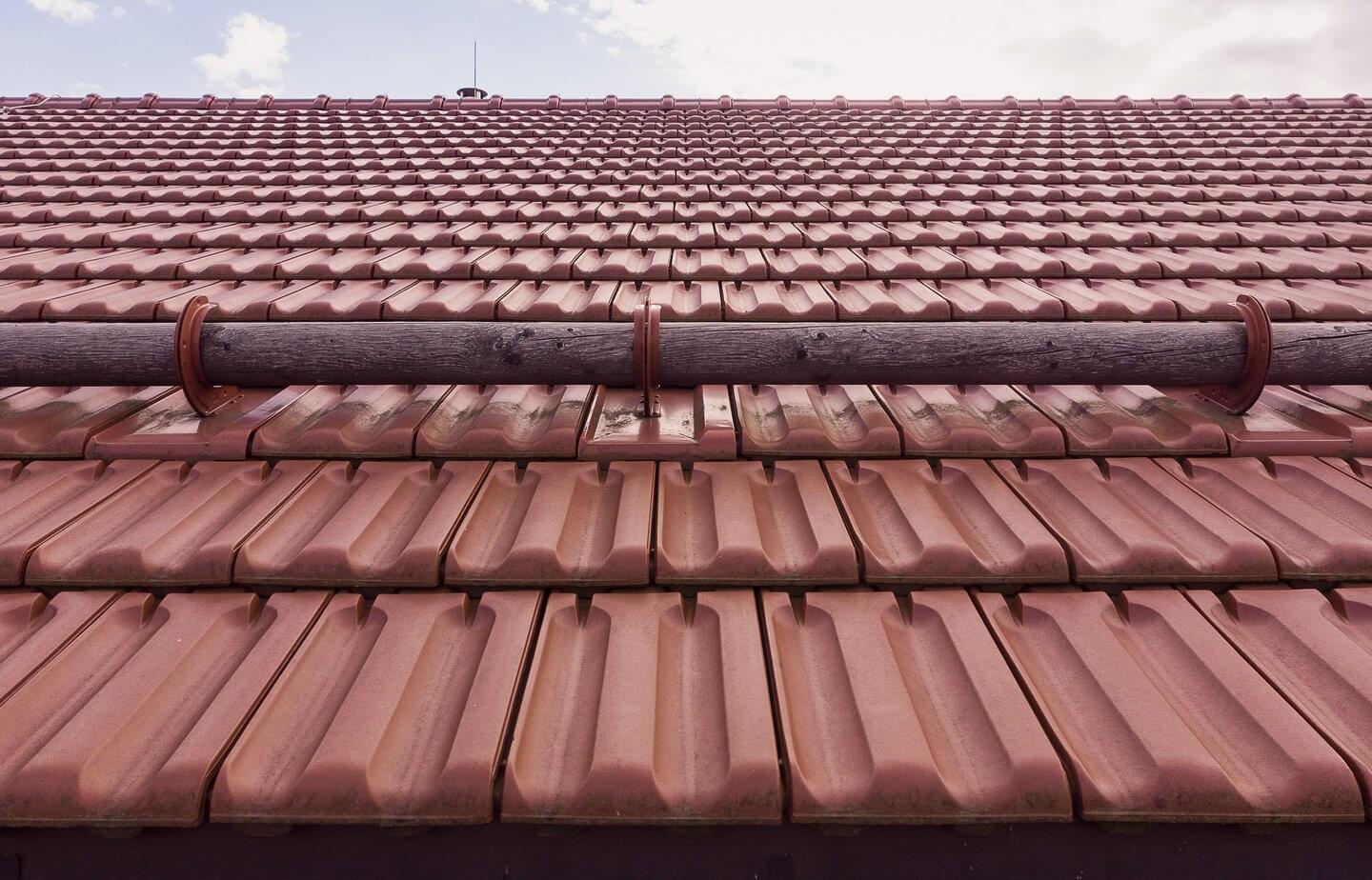

ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Großfalzziegel XXL® - ALU-SYSTEM Solarträger Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
Firstklammer Nr. 15 / 17
Firstklammer Nr. 18/21
Firstklammer Nr. 19 Lü
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set

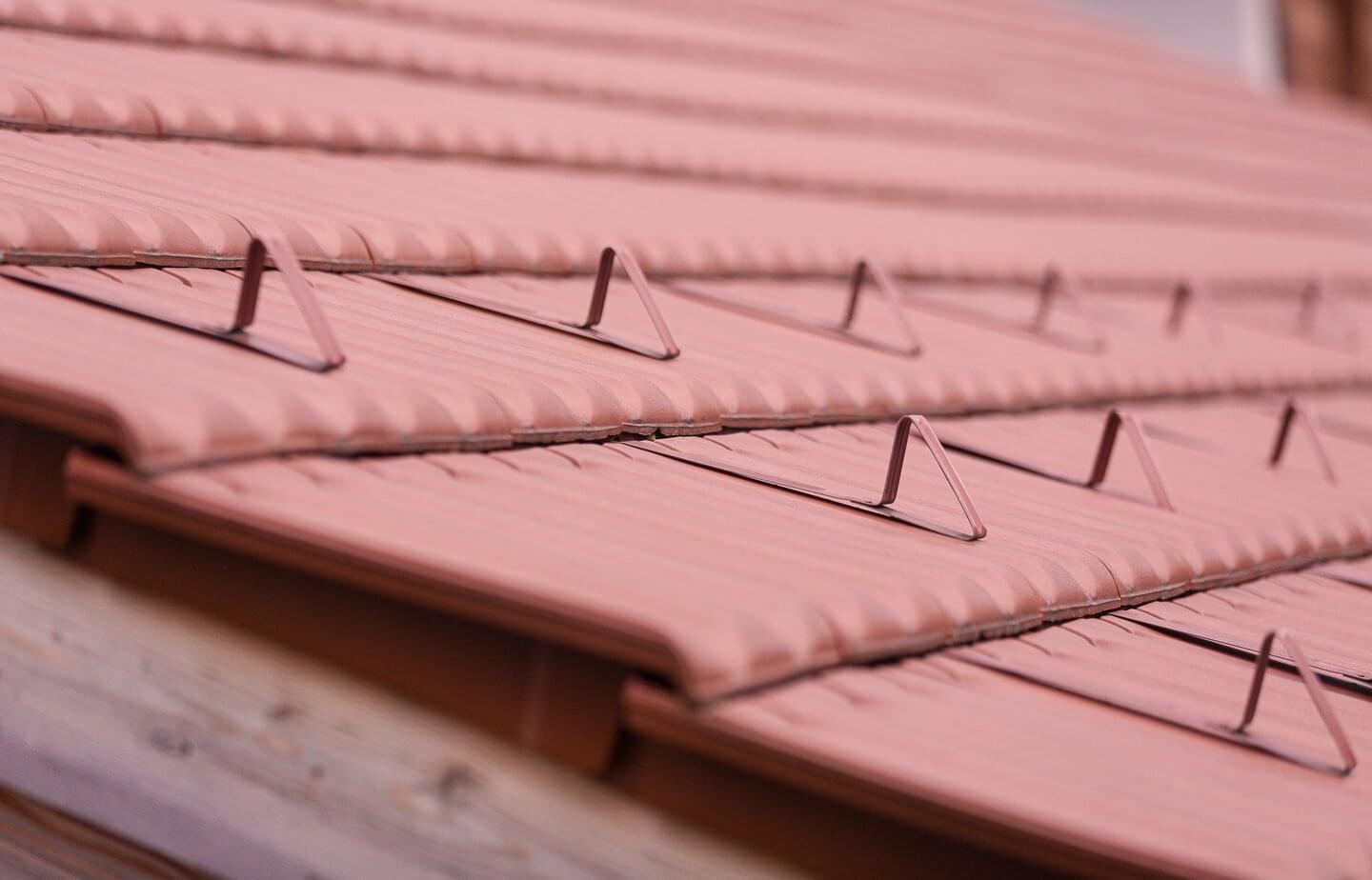

Großfalzziegel XXL® - Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.) Rotbraun (beschichtet) | Lieferprogrammbild
Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)
Gratlüftungsband aus Alu 31 cm breit, rotbraun (in 5-m-Rollen)  | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband Rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm Rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Großfalzziegel XXL® - Acrylglas | Lieferprogrammbild | © © ERLUS AG 2021
Acrylglas
Firstendscheibe aus Alu, verkröpft Naturrot/Rot engobiert | Lieferprogrammbild
Firstendscheibe aus Alu, flach

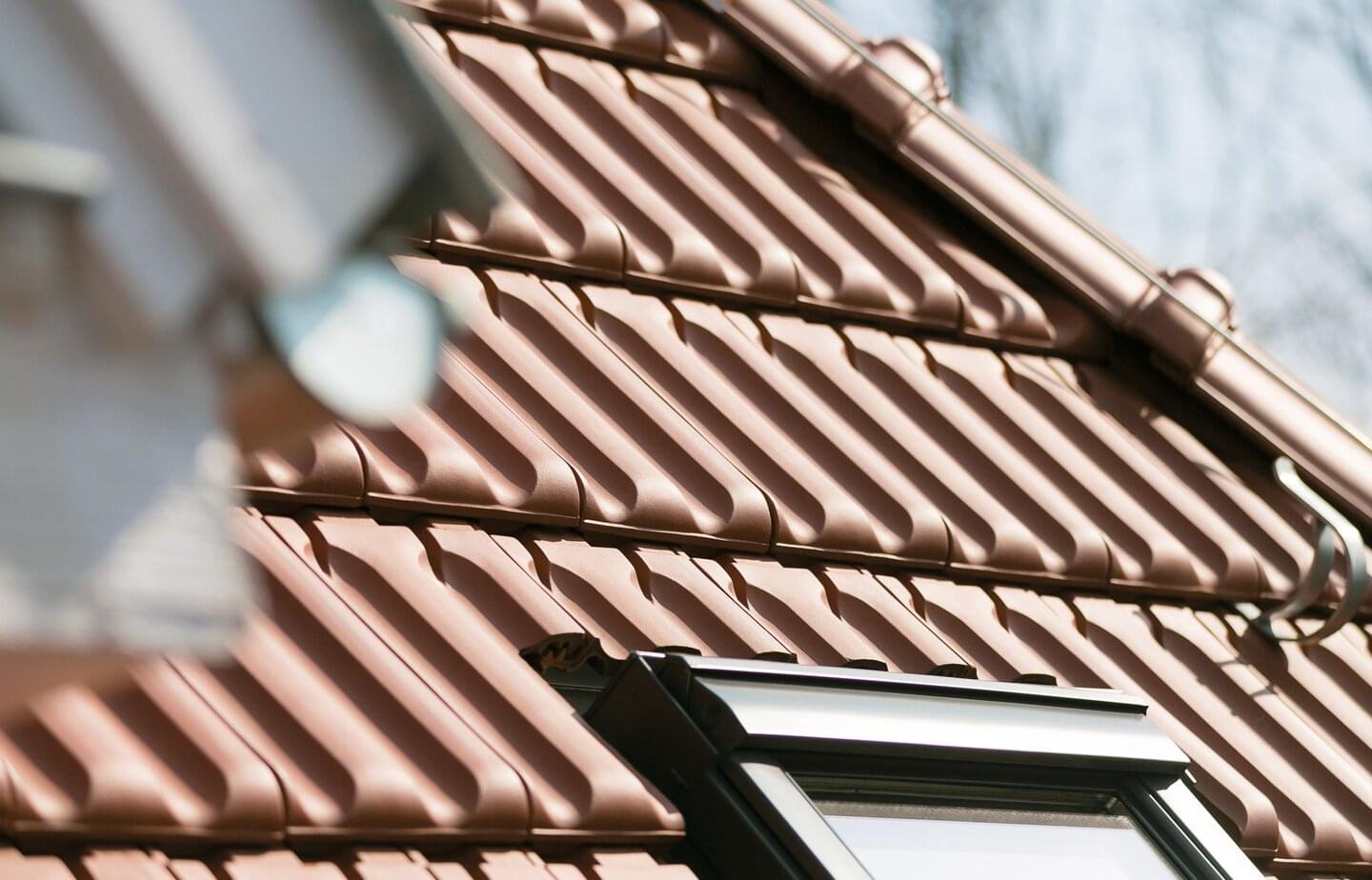

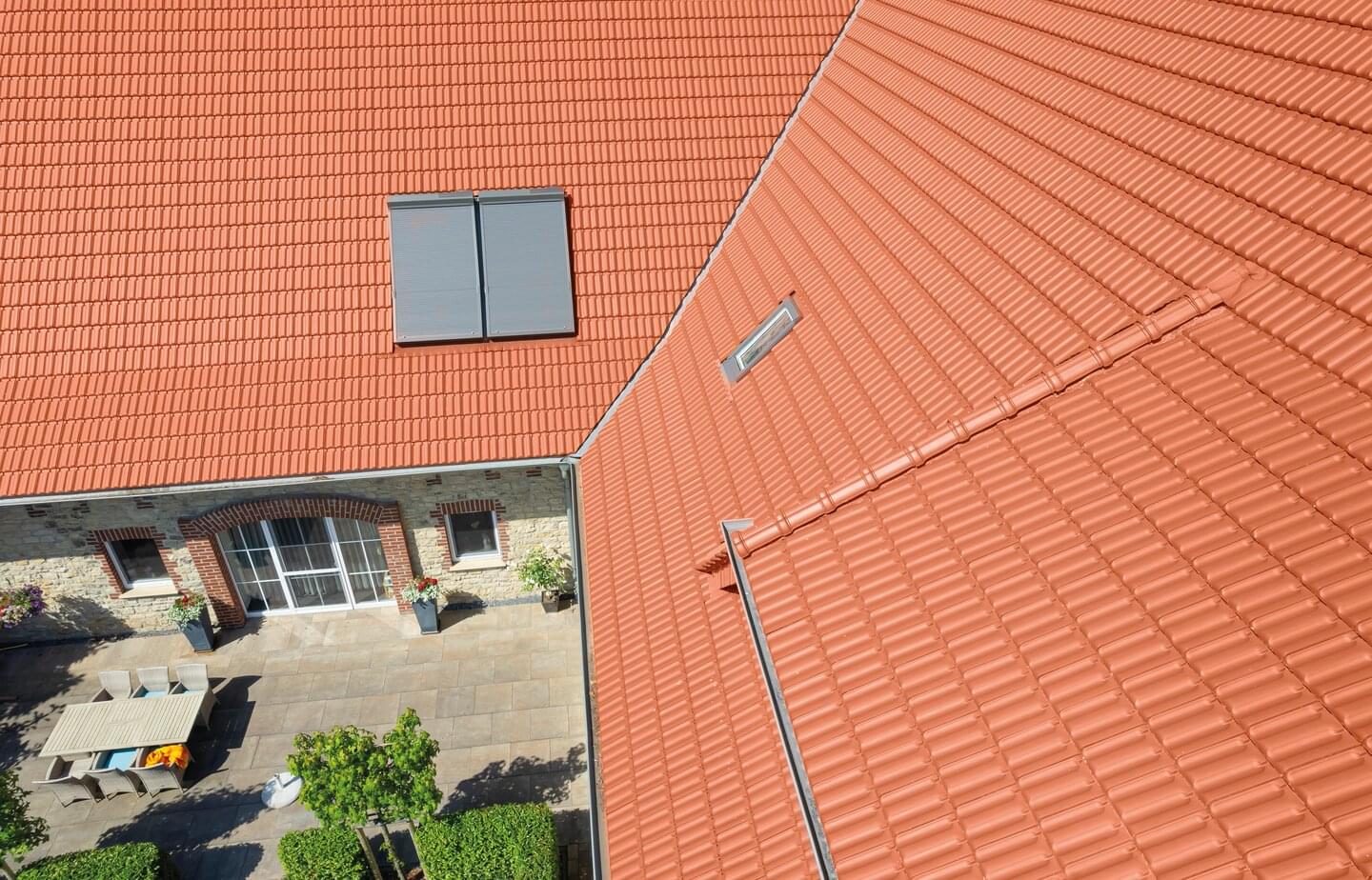

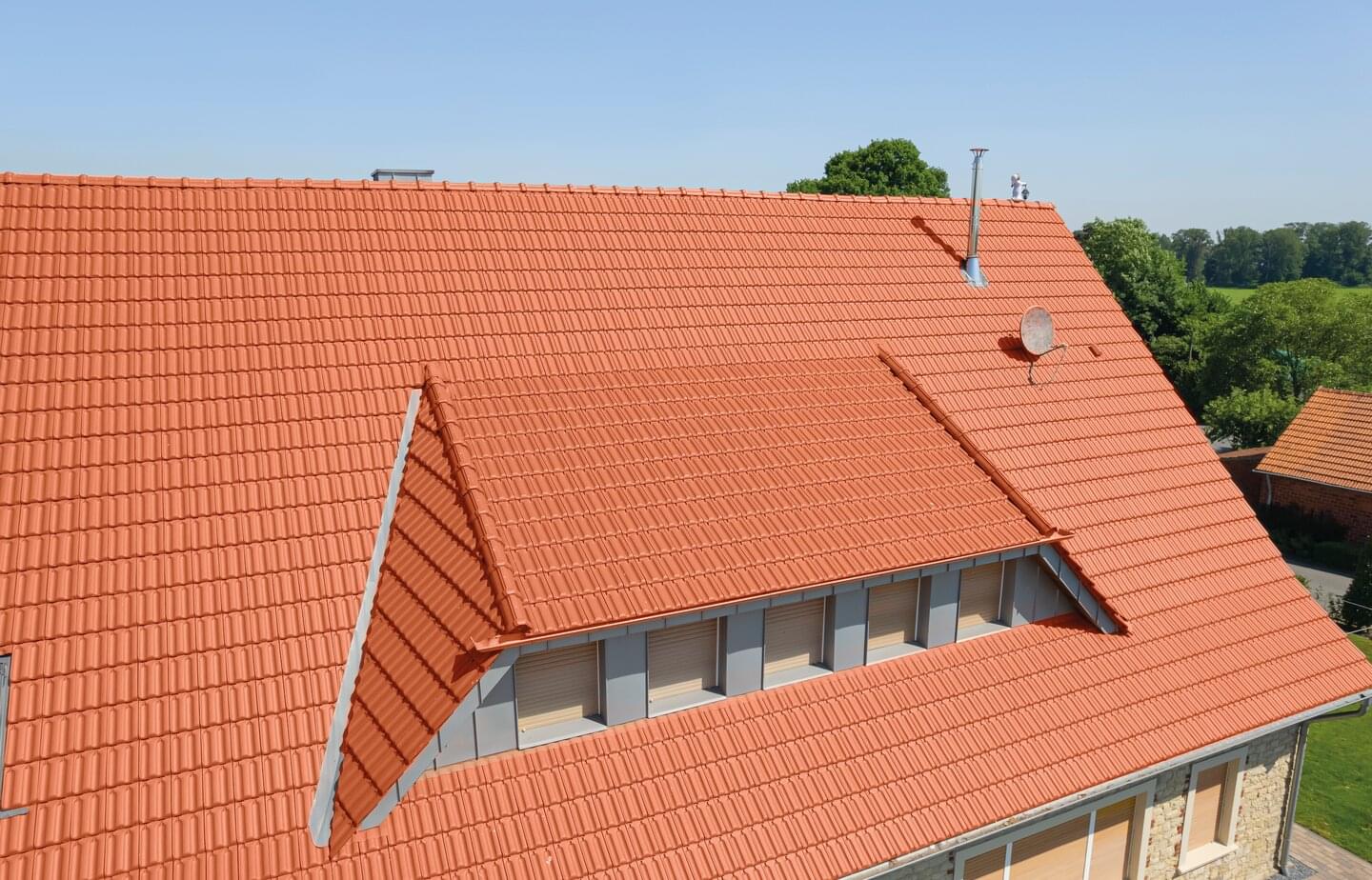

Dachflächen

Großfalzziegel XXL® - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
Großfalzziegel XXL® - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun
Großfalzziegel XXL® - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot

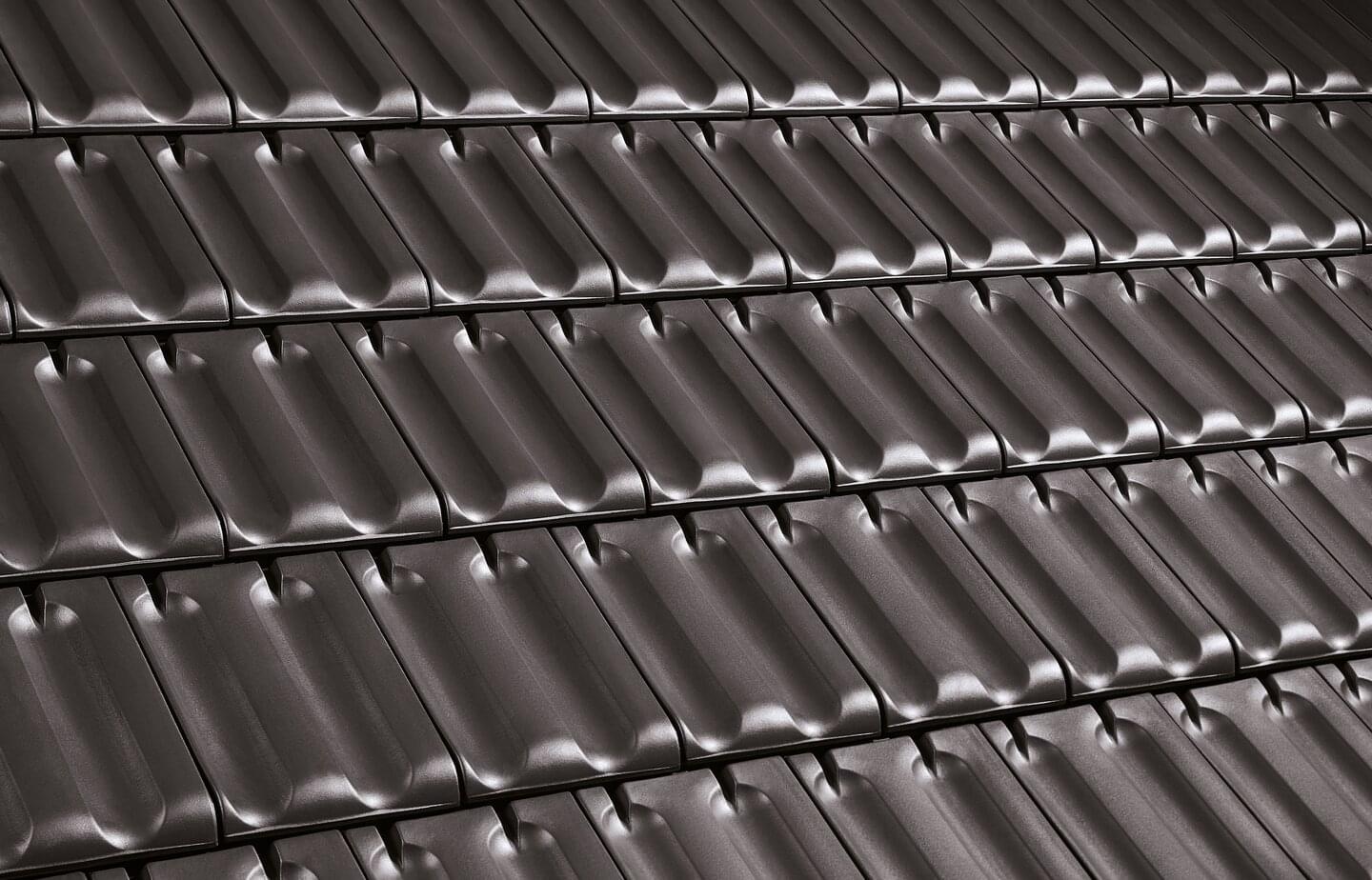

Großfalzziegel XXL® - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

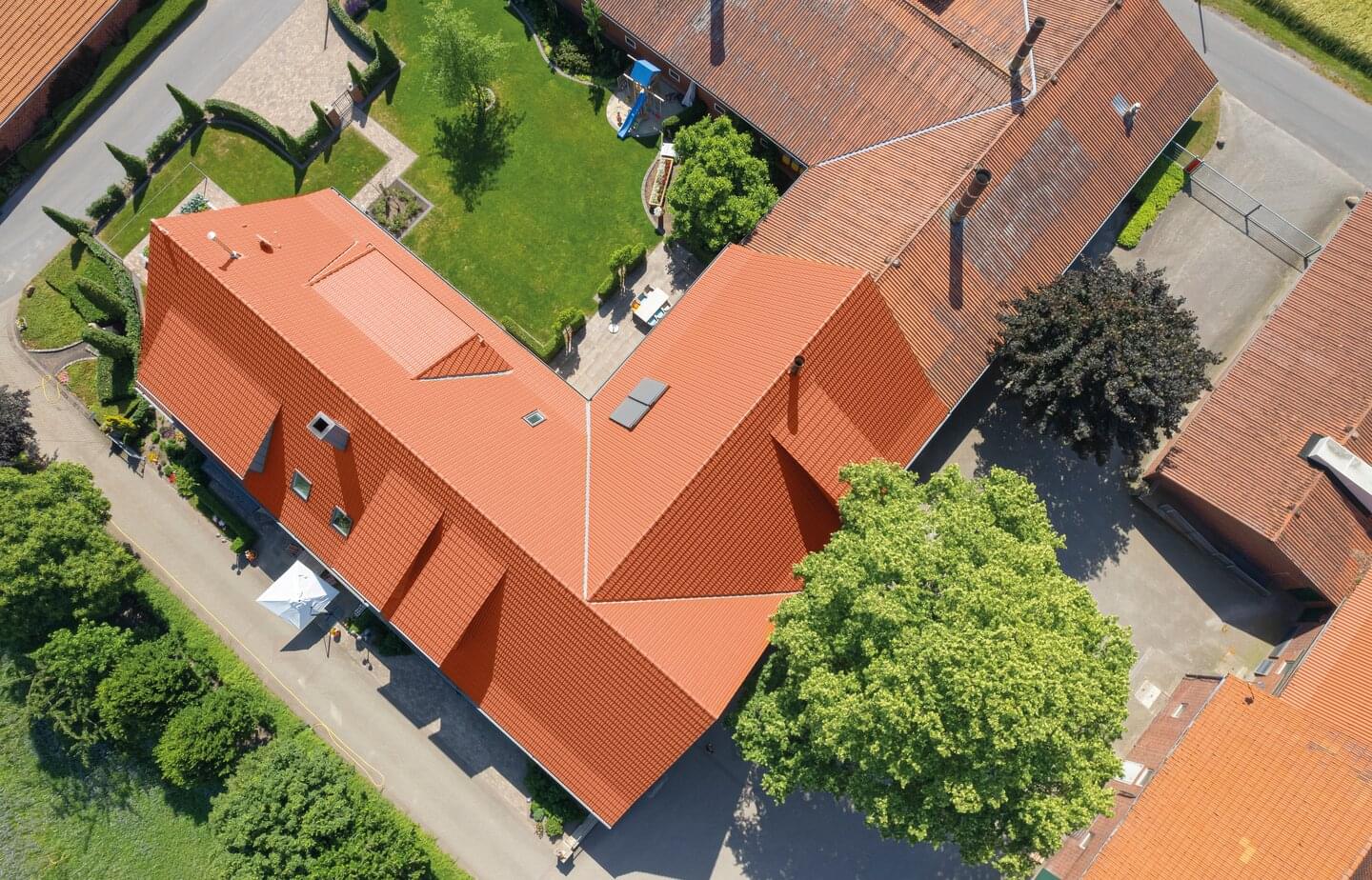

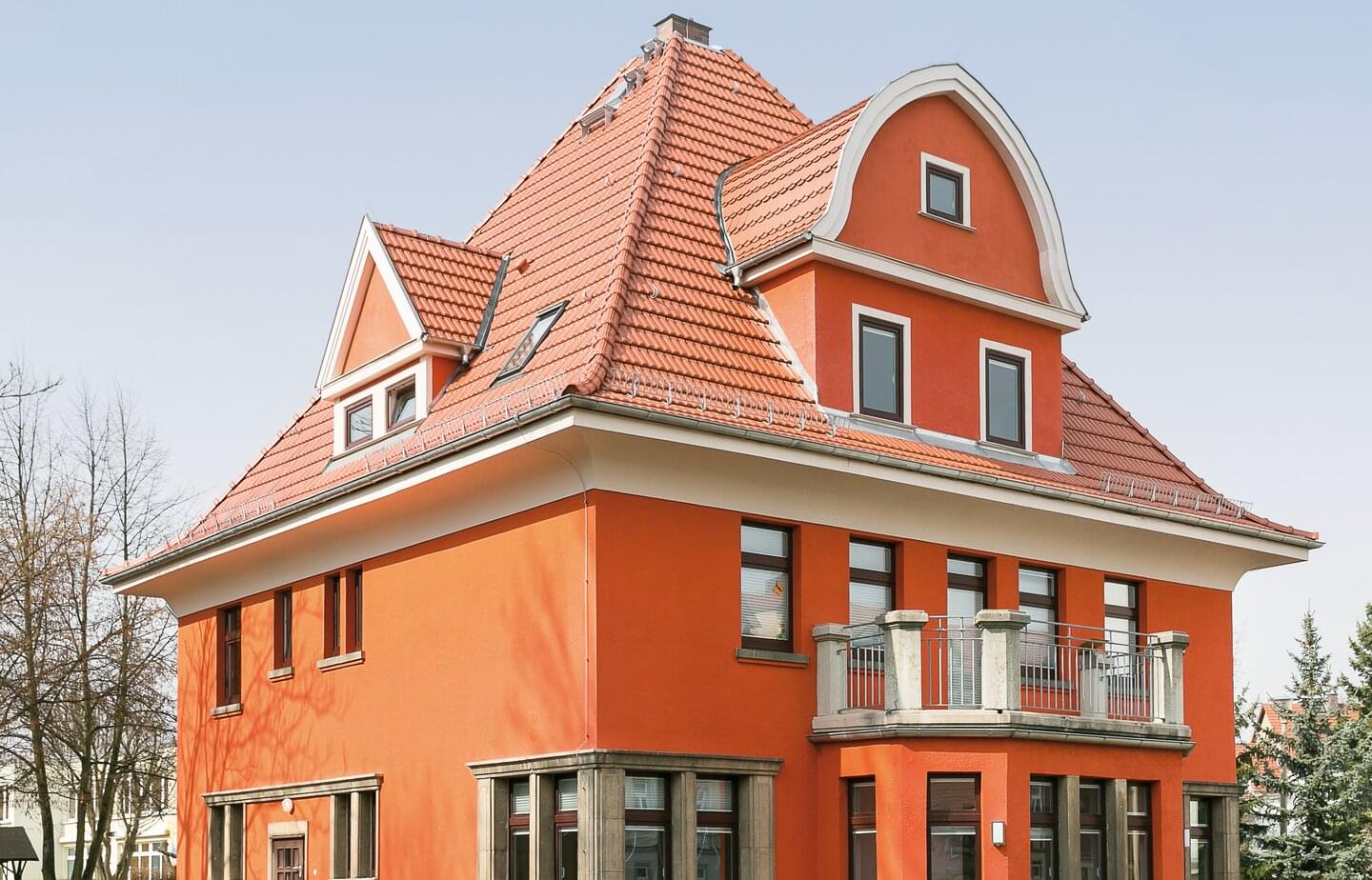

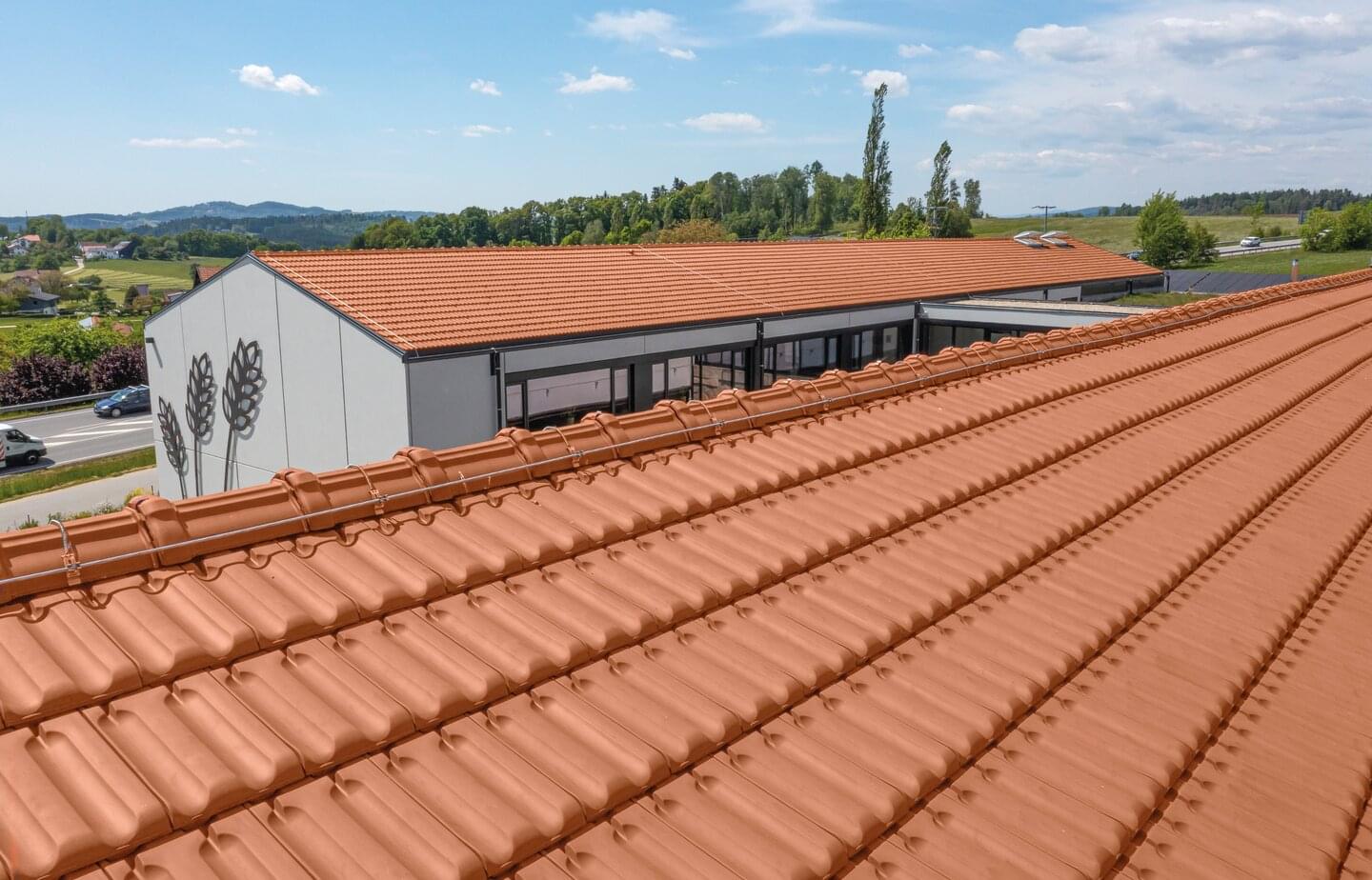

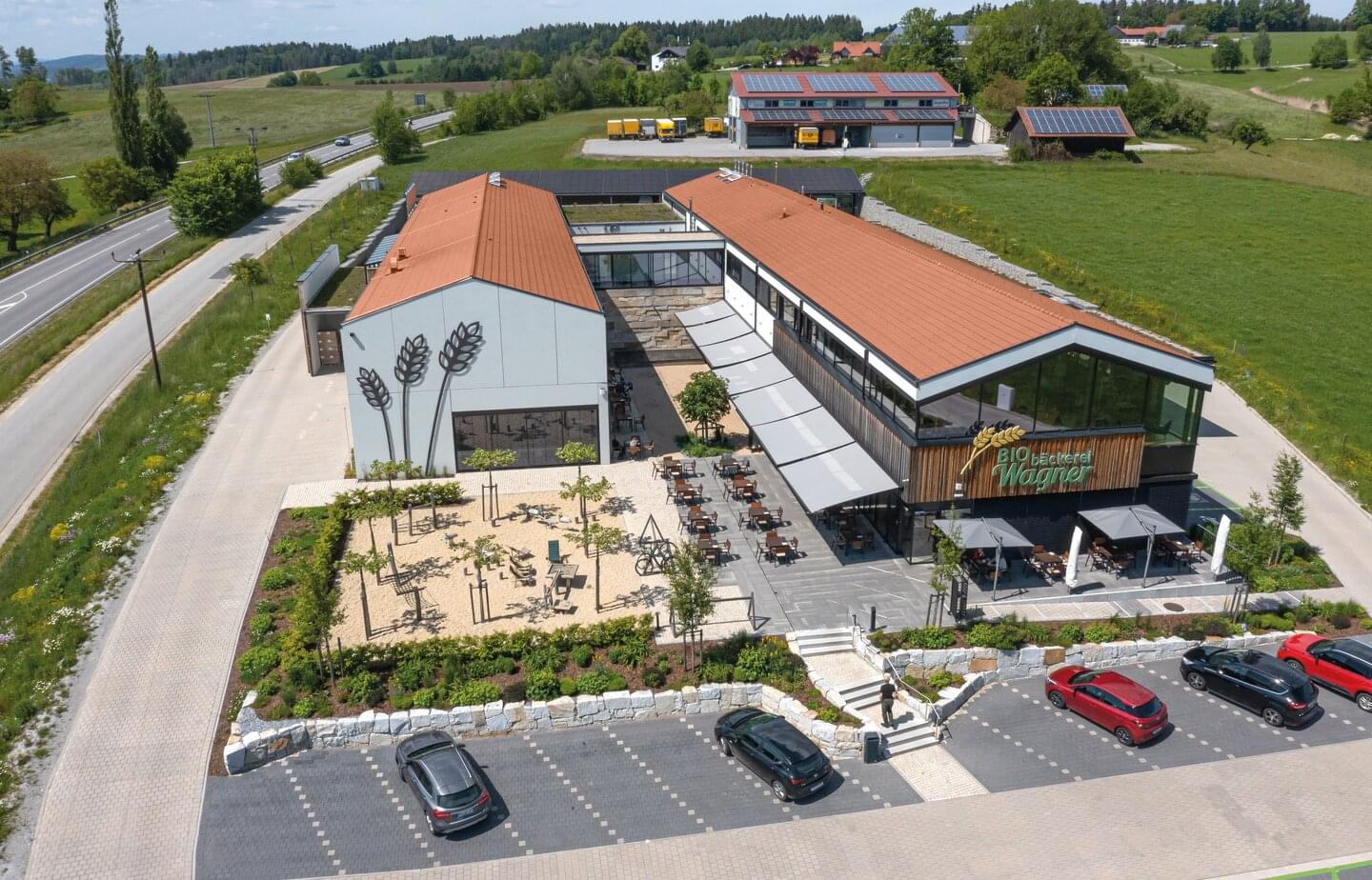

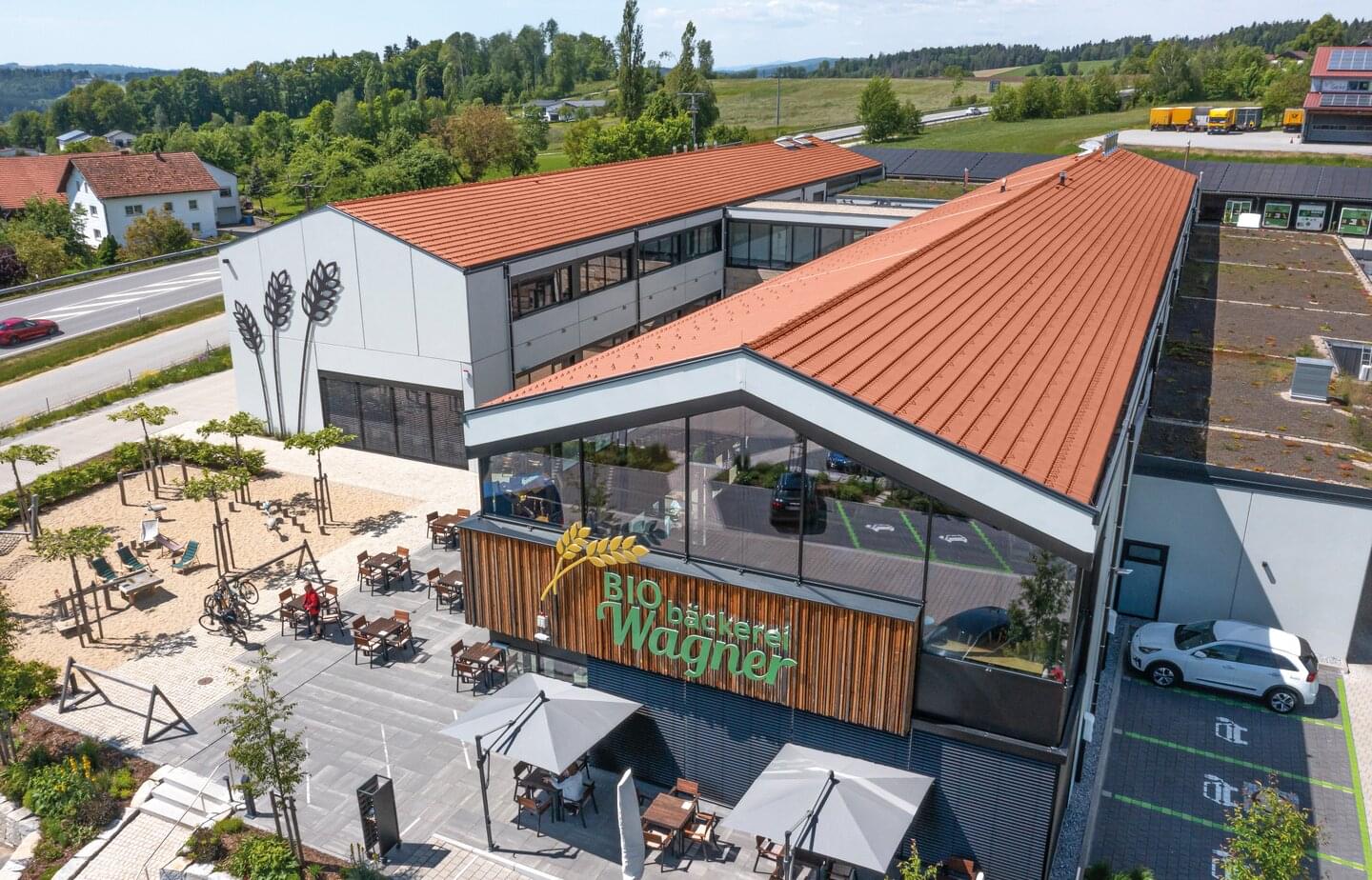

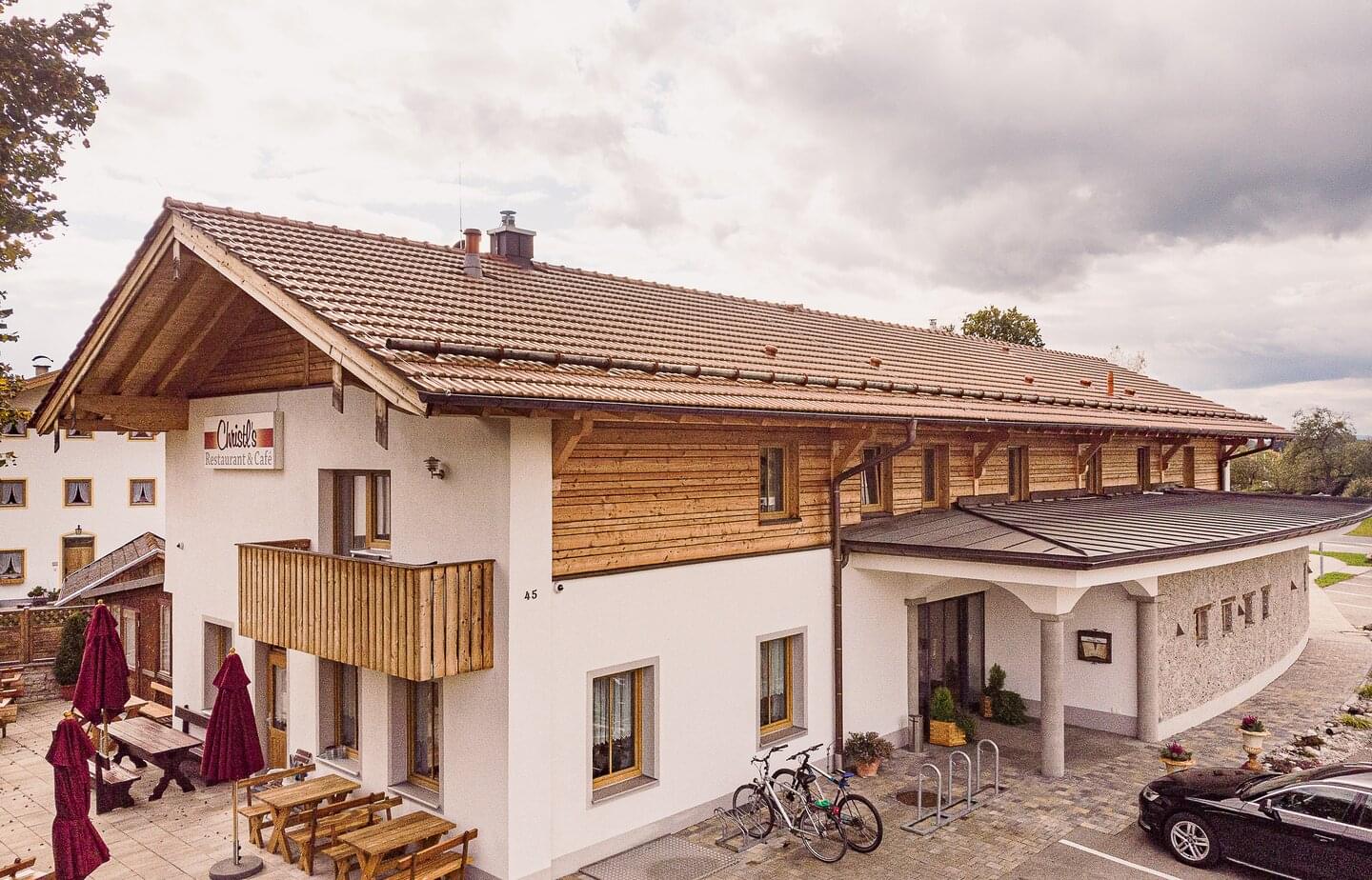

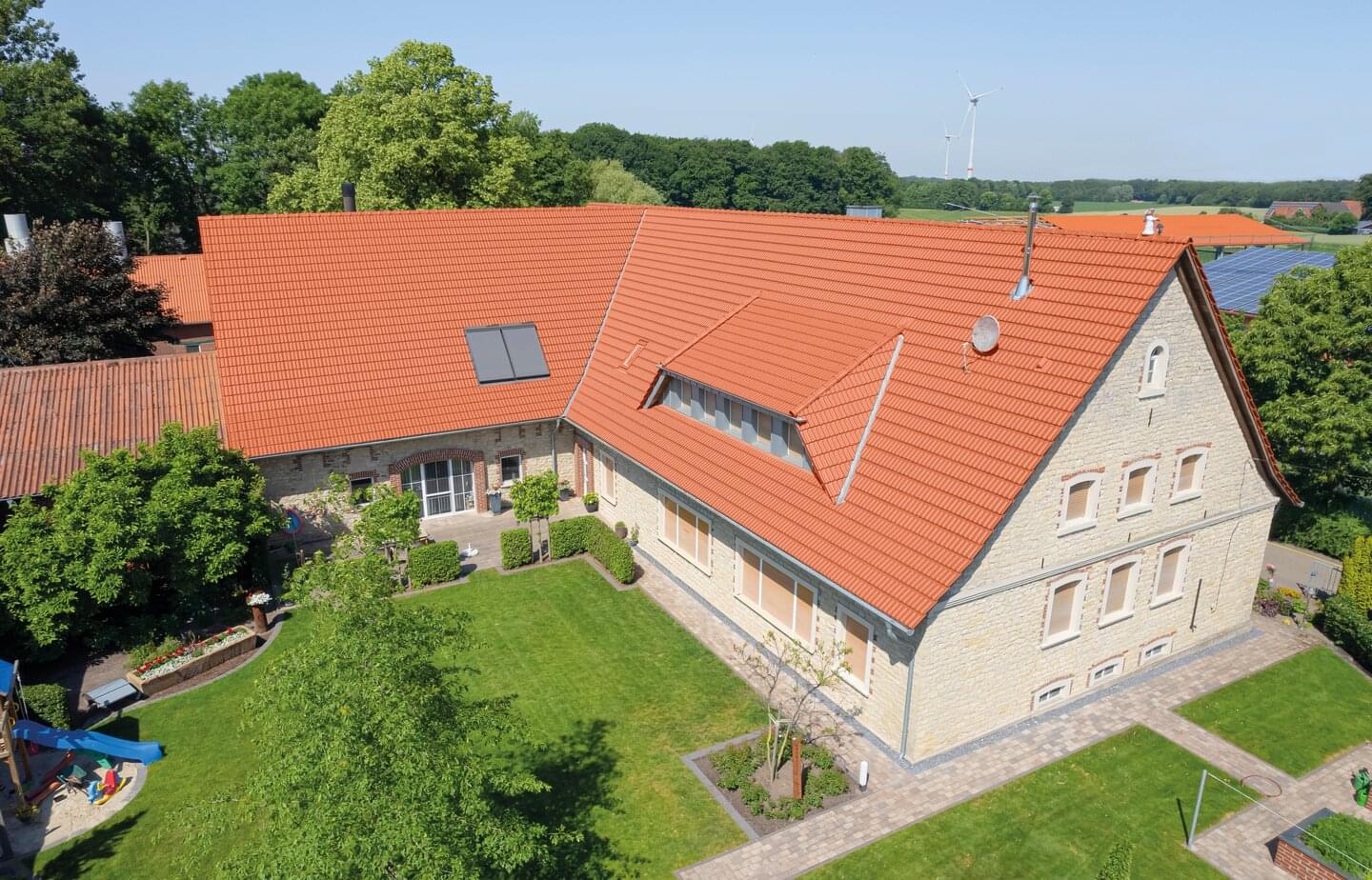

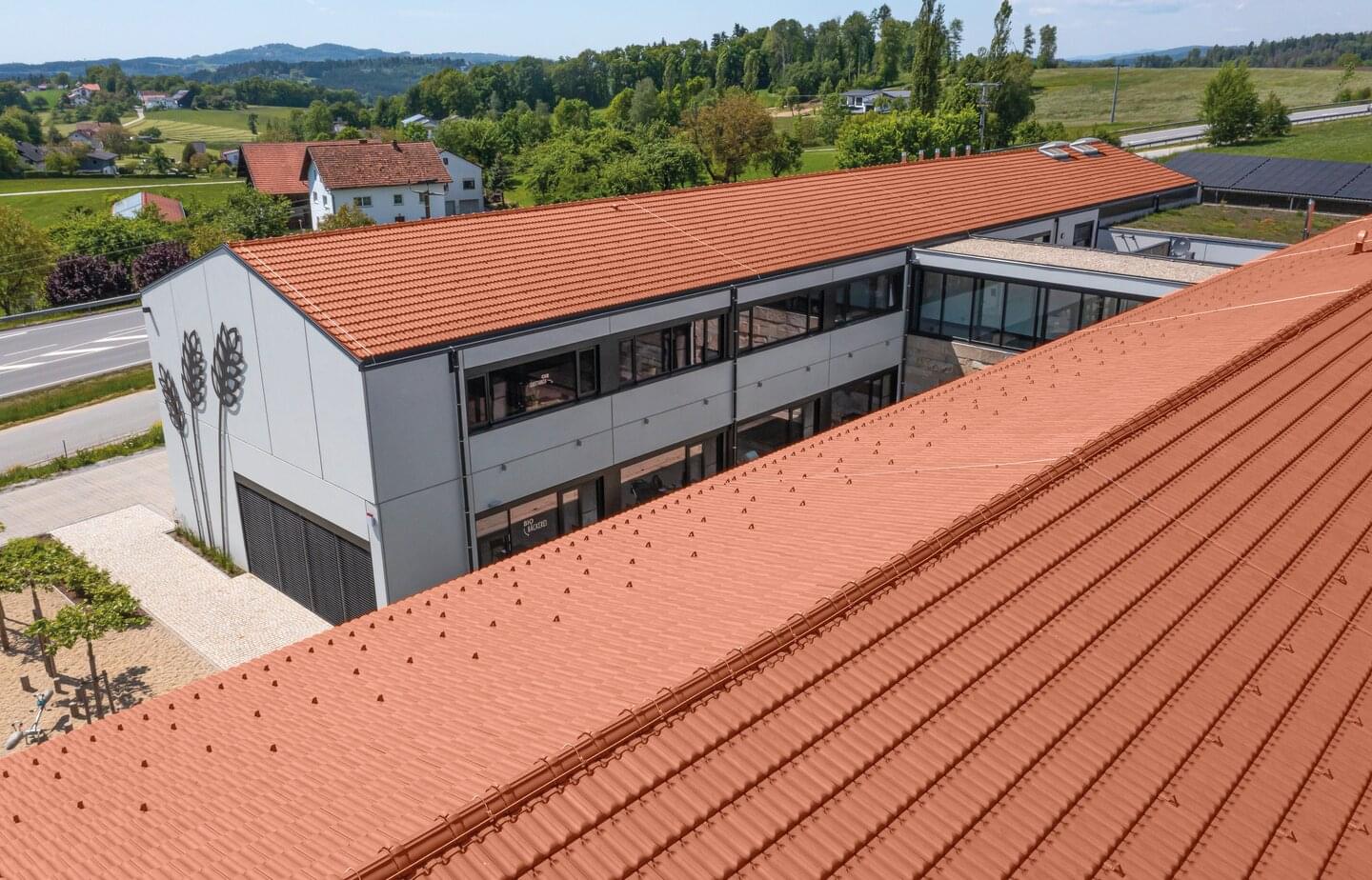

Referenzobjekte

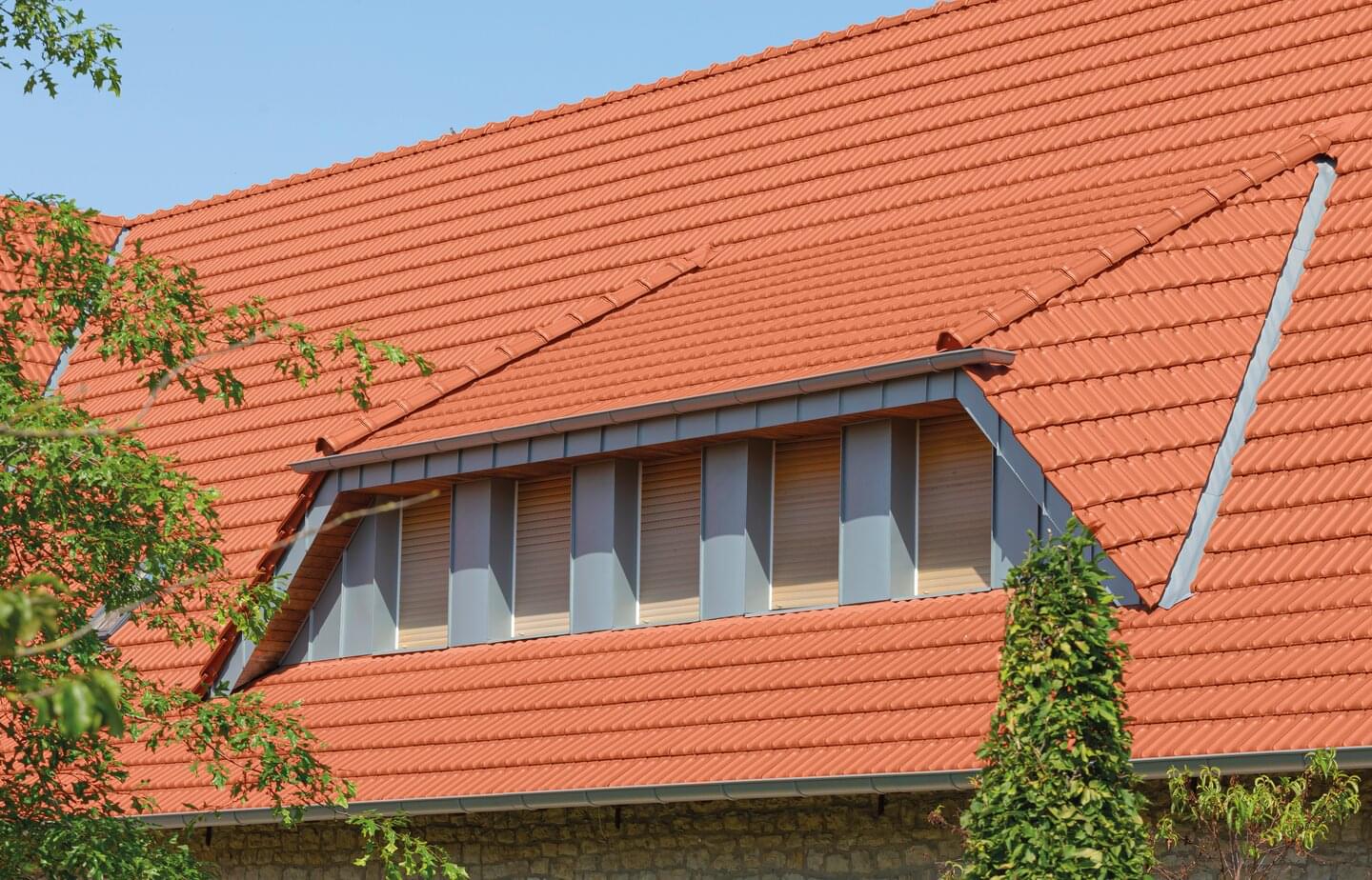

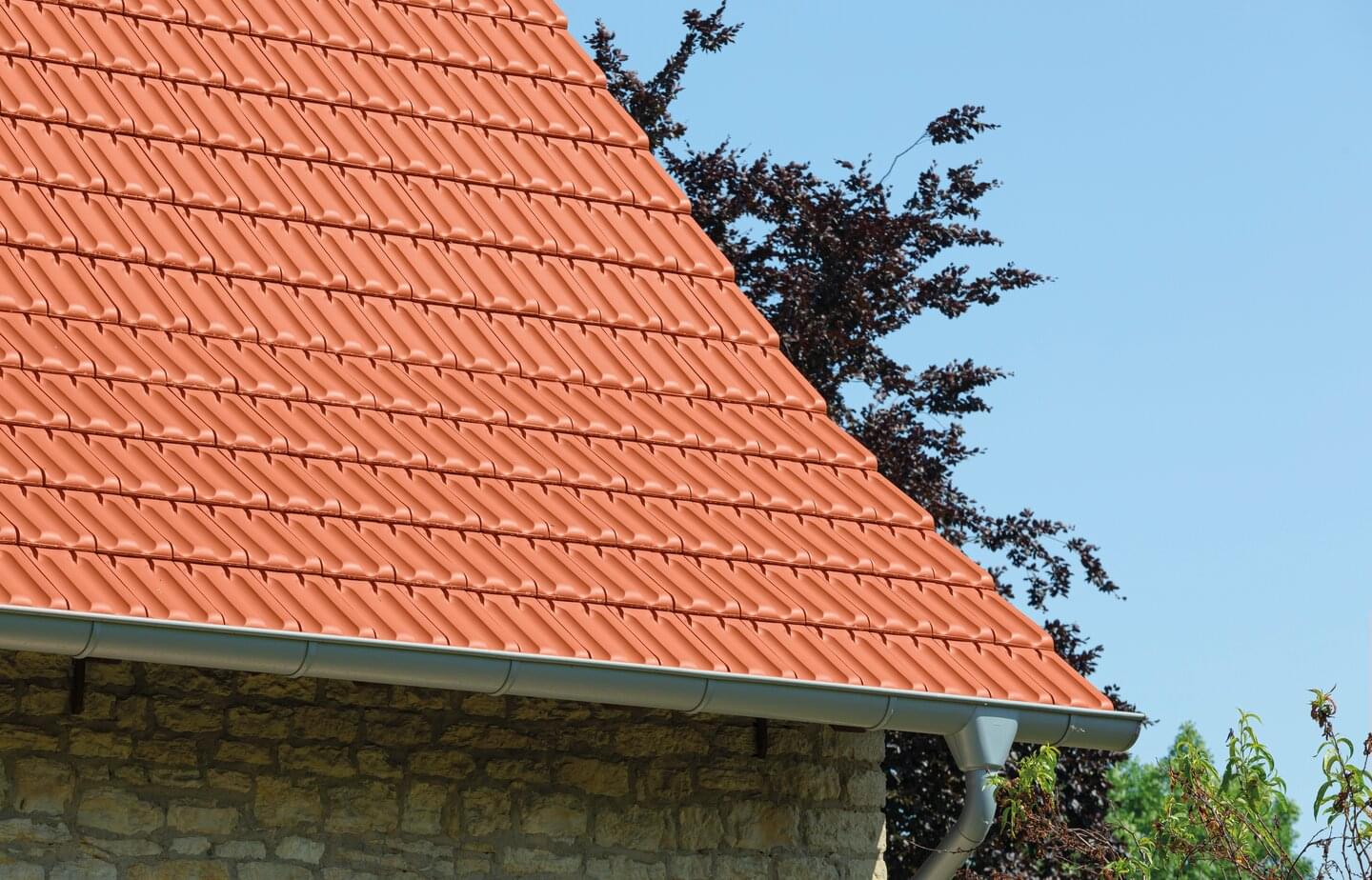

Ergoldsbacher Großfalzziegel XXL® Rot | © ERLUS AG 2019 Ergoldsbacher Großfalzziegel XXL® Rot
Ergoldsbacher Großfalzziegel XXL® Rot | © ERLUS AG 2019 Ergoldsbacher Großfalzziegel XXL® Rot

1999 für den Ergoldsbacher Großfalzziegel XXL®

Die traditionelle Dachziegelform, modern interpretiert

Der Ergoldsbacher Großfalzziegel XXL® ist die moderne Interpretation des traditionellen Falzziegels wofür er den Designpreis iF design award erhielt. Doch auch seine technischen Details sind ausgezeichnet: Ringverfalzung, zwei Verwirbelungskammern im Kopfbereich, die Konstruktion im Falzschiebebereich und die Verlegbarkeit im Verband oder in Reihe machen den Ziegel besonders regeneintragssicher. Außerdem tragen eine vollkeramische Lüfterfirstausbildung ohne Firstanschlussziegel oder andere Systemteile zur Einsparung der Baukosten bei.
Bedarf / m²: ab 9,8 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °
