Ergoldsbacher Großfalzziegel

Farbpalette

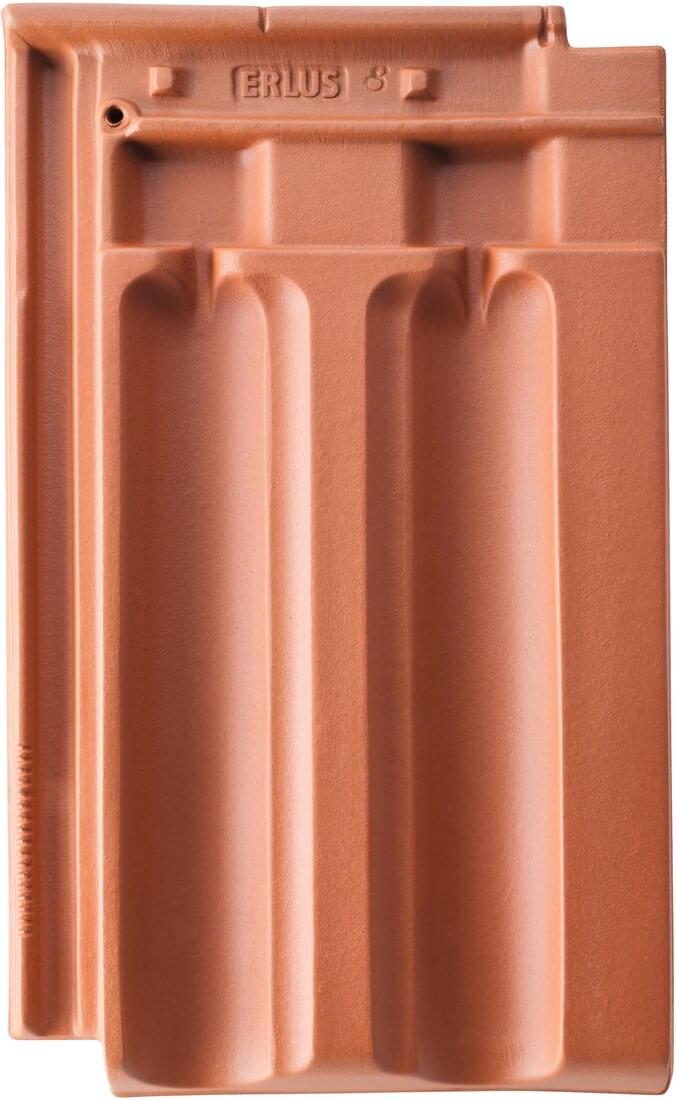

Naturrot

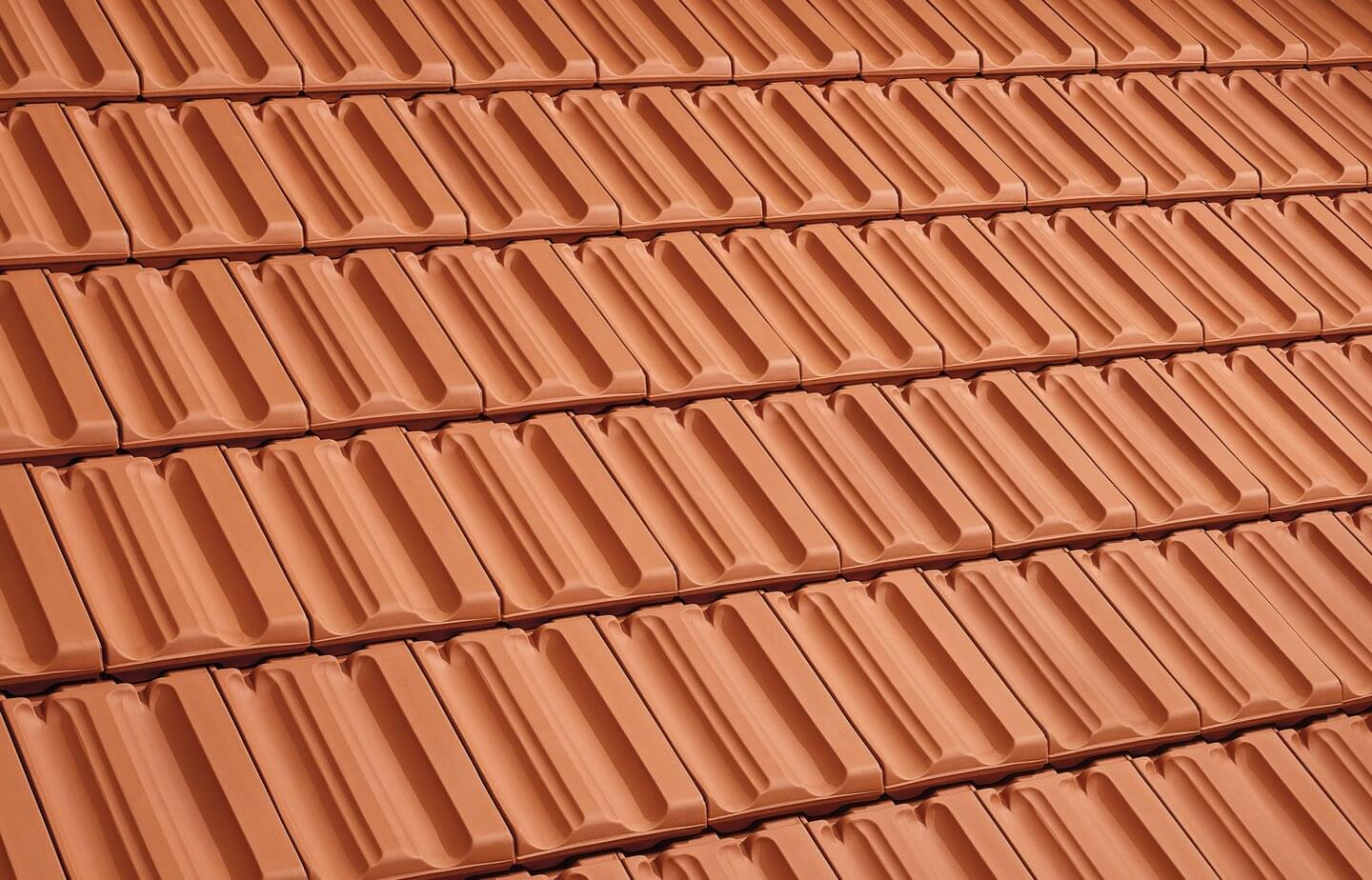

  • Großfalzziegel - Naturrot | Flächenziegelbild | © © ERLUS AG 2021

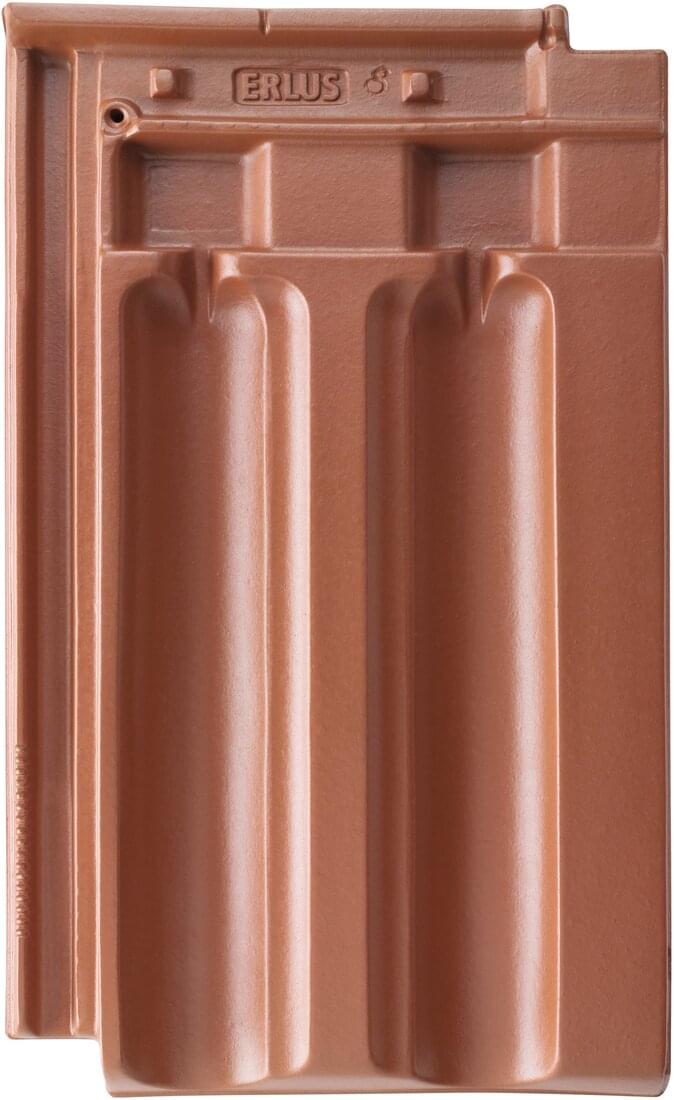

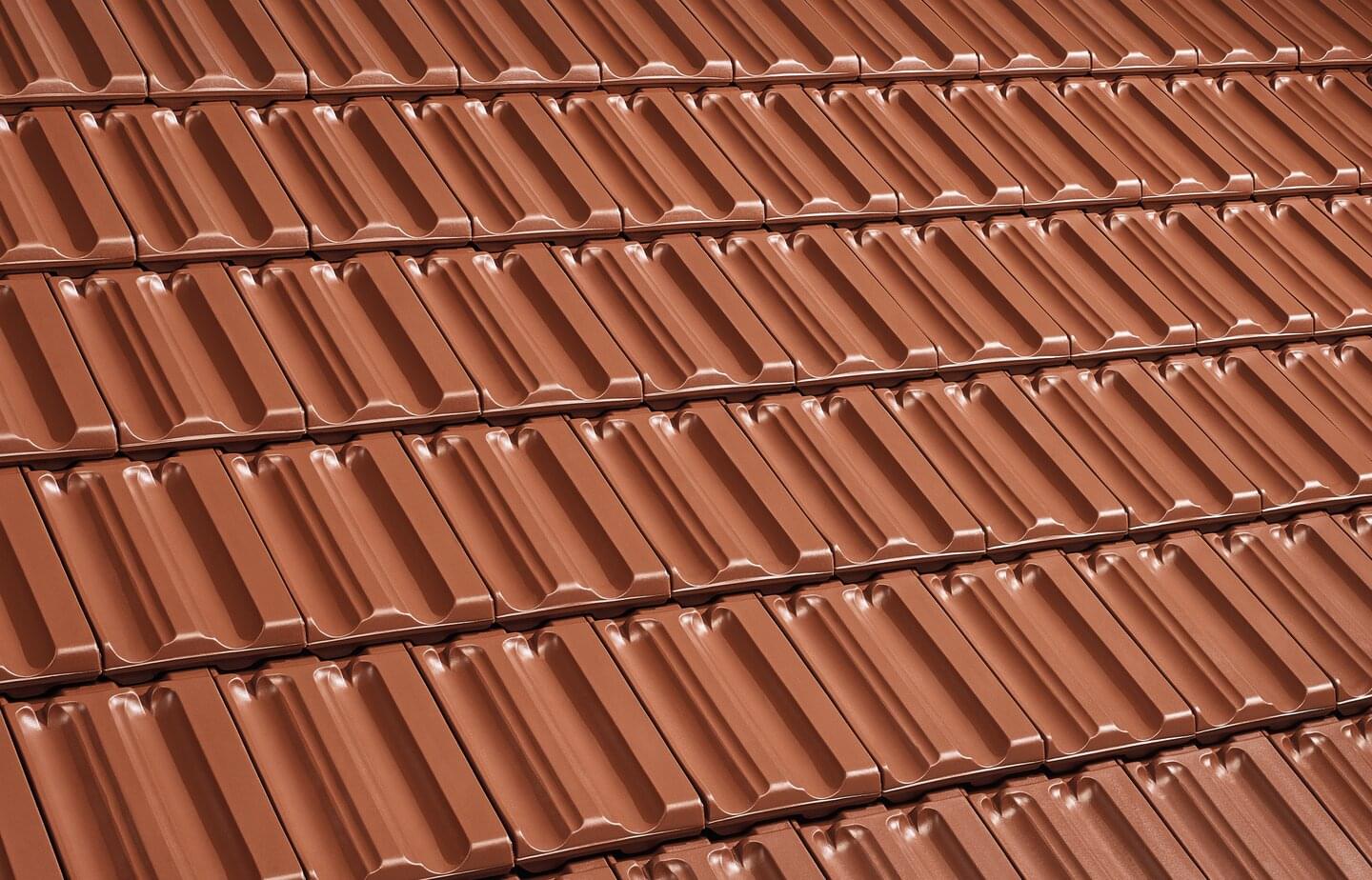

  • Großfalzziegel - Rot | Flächenziegelbild | © © ERLUS AG 2021

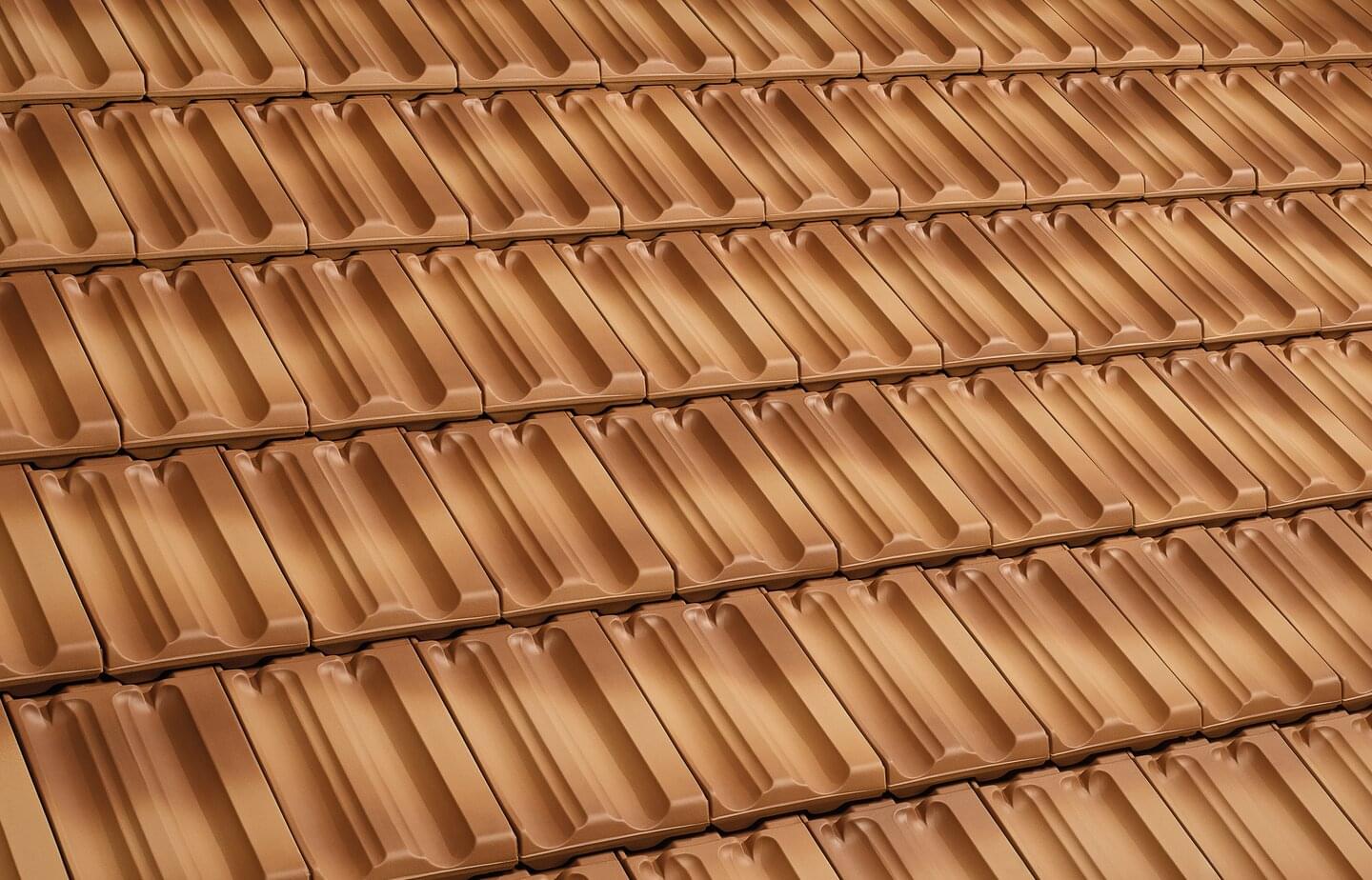

  • Großfalzziegel - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021

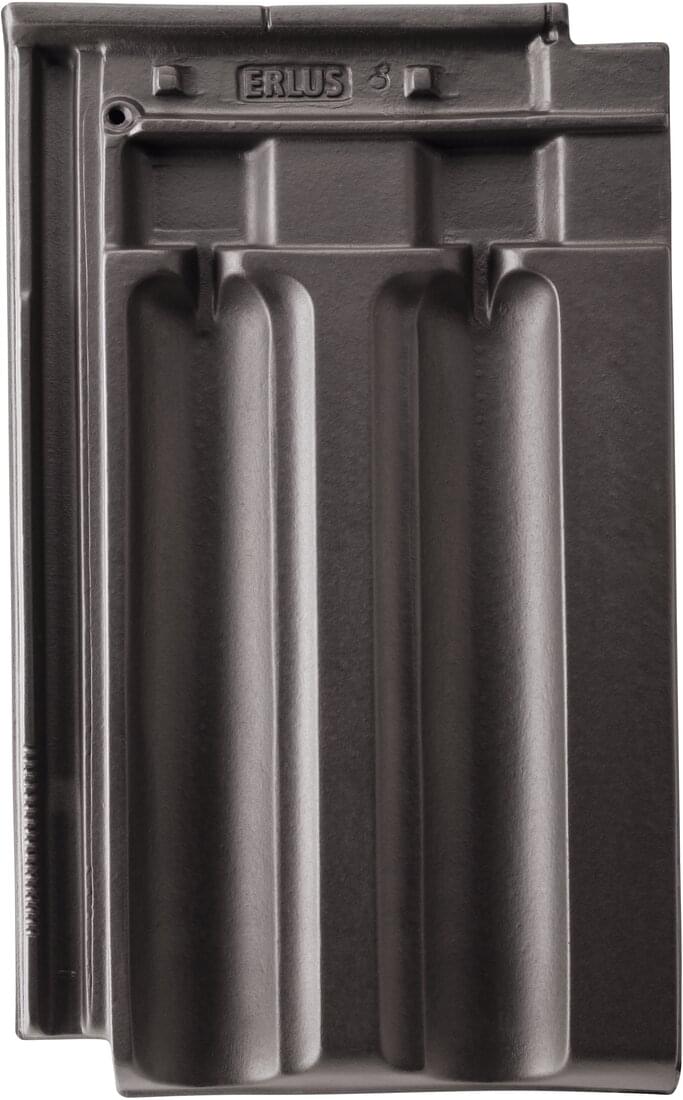

  • Großfalzziegel - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021
  • Großfalzziegel - Antik | Flächenziegelbild | © © ERLUS AG 2021
  • Großfalzziegel - Sepia | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 26,0 x 43,0 cm
Lattweite: ca. 33,5 - 35,1 cm
Mittlere Deckbreite: ca. 22,4 cm
Bedarf je m²: ab 12,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 46 kg/m²
Paletteninhalt: 224 Stück
Palettengewicht: ca. 830 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln

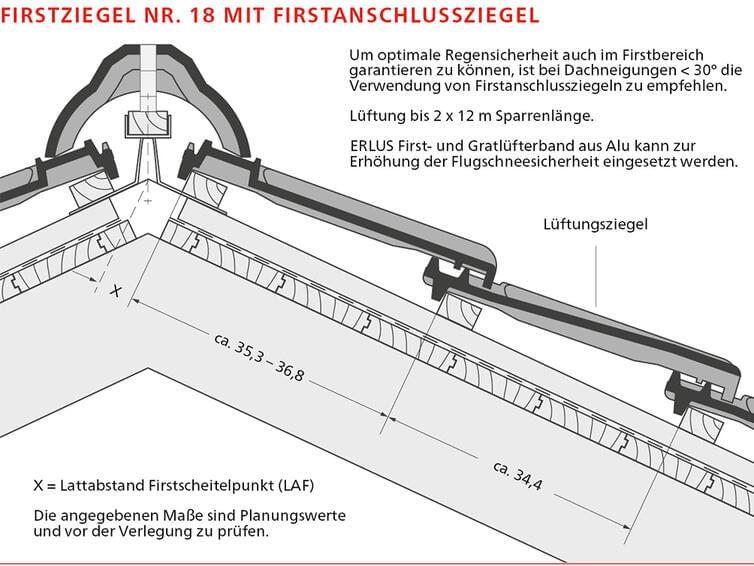

X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 60 55 50 45 45 45 45 45 45 - -
Firstlüfterziegel Nr. 15 Lü 65 65 60 55 50 50 45 45 - - -
Firstziegel Nr. 17 65 60 50 45 45 45 45 45 40 - -
Firstlüfterziegel Nr. 17 Lü 65 60 55 45 50 45 45 45 - - -
Firstziegel Nr. 18 45 40 35 25 30 30 30 30 25 25 -
Firstlüfterziegel Nr. 19 Lü 40 35 30 25 25 25 25 - - - -
Firstziegel Nr. 21 40 35 30 25 25 25 25 25 25 25 30
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 75 70 65 60 60 55 55 55 55 - -
Firstlüfterziegel Nr. 15 Lü 75 70 65 65 60 60 - - - - -
Firstziegel Nr. 17 75 70 65 60 60 55 60 55 55 - -
Firstlüfterziegel Nr. 17 Lü - - - - - - - - - - -
Firstziegel Nr. 18 60 55 50 45 40 40 40 35 35 30 25
Firstlüfterziegel Nr. 19 Lü 60 55 50 45 40 40 - - - - -
Firstziegel Nr. 21 60 55 50 45 40 40 35 35 35 25 20

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Großfalzziegel

Regeldachneigung 25°, Mindestdachneigung 10°, im Halbverband verlegt; bei Reihenverlegung ist die Regeldachneigung um 5° zu erhöhen, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 25° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 25° bis ≥ 21° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 21° bis ≥ 17° Kl. 3 Kl. 3 Kl. 3 Kl. 3
von < 17° bis ≥ 13° Kl. 2 Kl. 2 Kl. 1 Kl. 1
von < 13° bis ≥ 10° Kl. 1 Kl. 1 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 25° Kl. 6 Kl. 6
von < 25° bis ≥ 21° Kl. 4 Kl. 4
von < 21° bis ≥ 17° Kl. 3 Kl. 3
von < 17° bis ≥ 13° Kl. 2 Kl. 2
von < 13° bis ≥ 10° Kl. 1 Kl. 1
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 25° Kl. 5 Kl. 4
von < 25° bis ≥ 21° Kl. 3 Kl. 3
von < 21° bis ≥ 17° Kl. 3 Kl. 3
von < 17° bis ≥ 13° Kl. 1 Kl. 1
von < 13° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

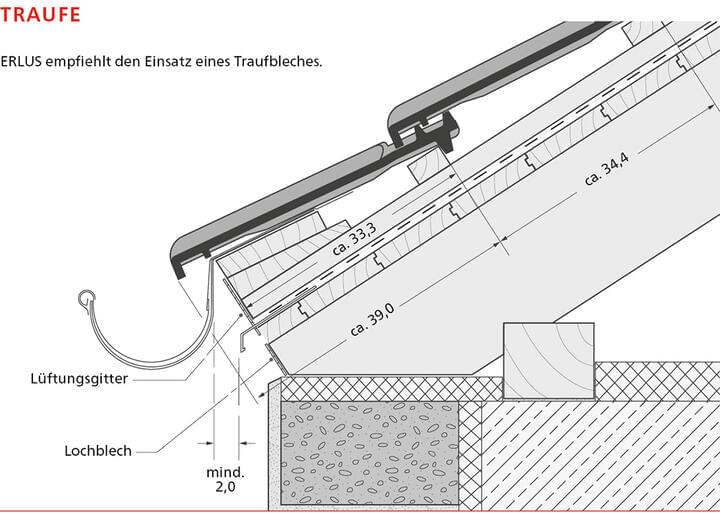

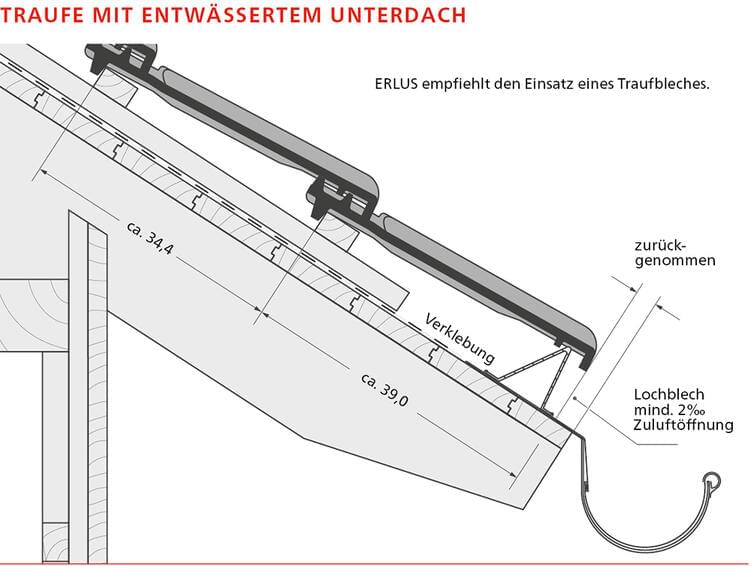

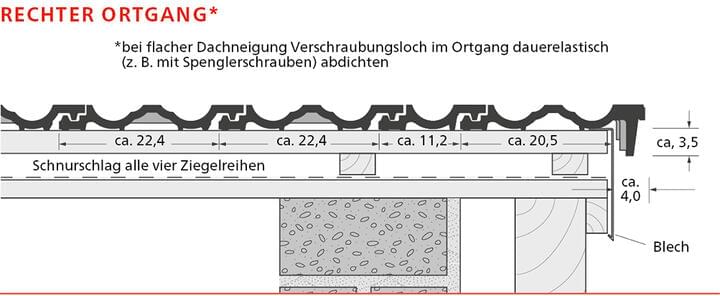

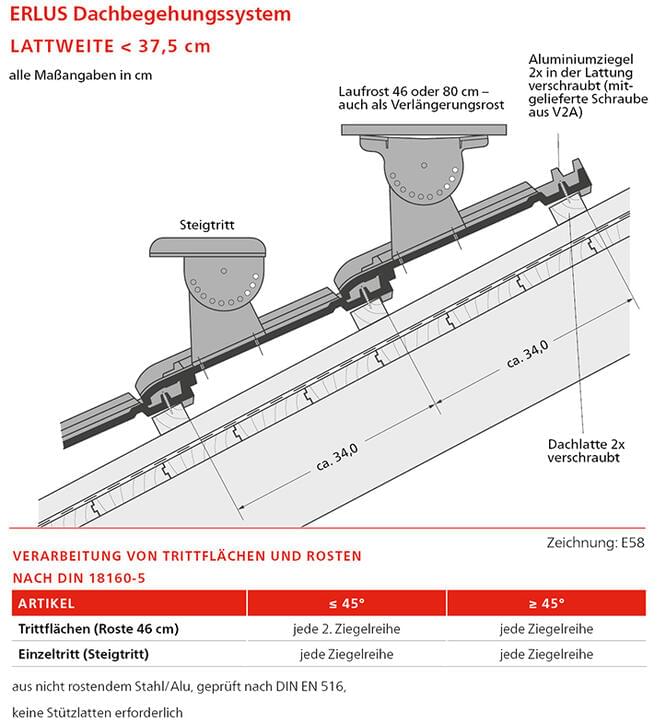

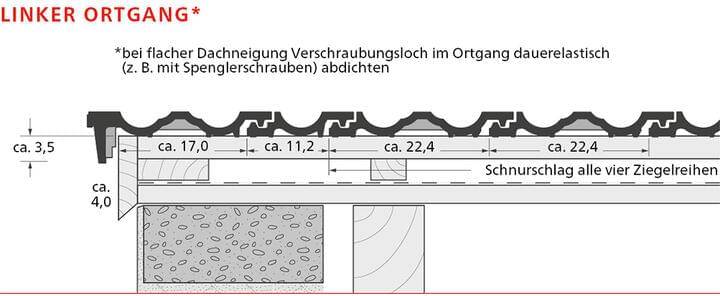

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Großfalzziegel

  • Leichtes Handling 3,6 kg pro Stück, mit einer Hand verlegbar

  • Lattweitengruppe 34,0 cm

  • Profitabel 12er Format, vollkeramische Lüfterfirstausbildung ohne Firstanschlussziegel oder andere Systemteile bis 12 m Sparrenlänge

  • Sehr gute Regeneintrags- und Sturmsicherheit bei Verbanddeckung

  • Hohe Einfachverfalzung mit Stäbchen (dadurch geringere Verschmutzung)

  • Regeldachneigung 25° nach Dachdecker - Fachregelwerk

  • Umfangreiches Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Idealer Sanierungsziegel (16 mm Verschiebebereich)

Flächenziegel

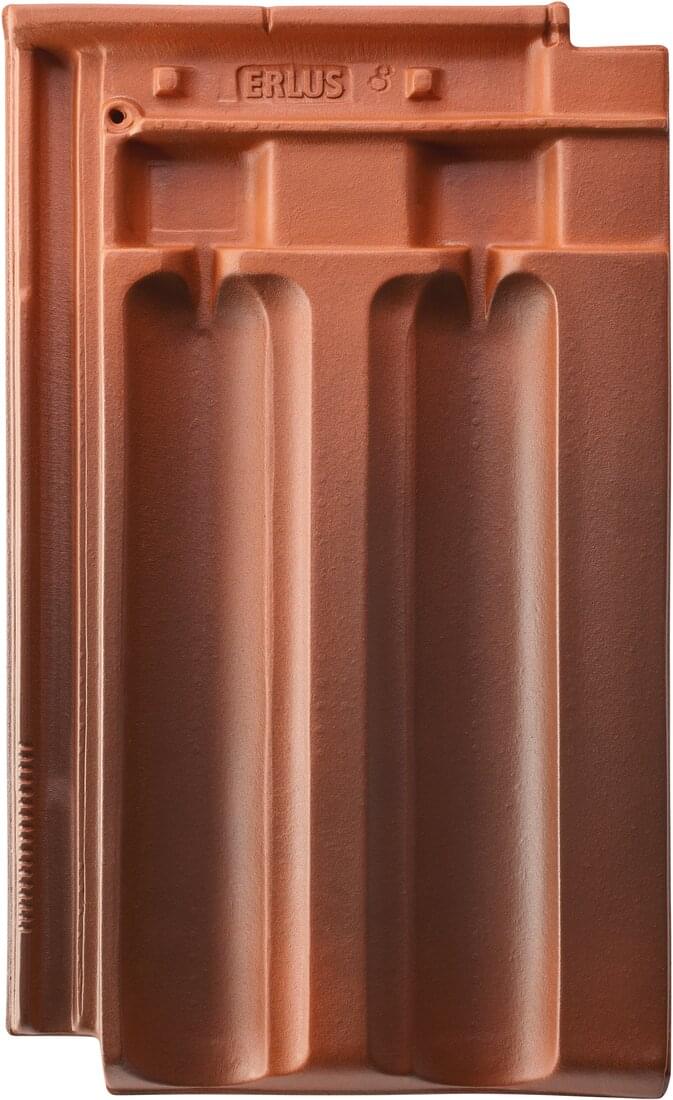

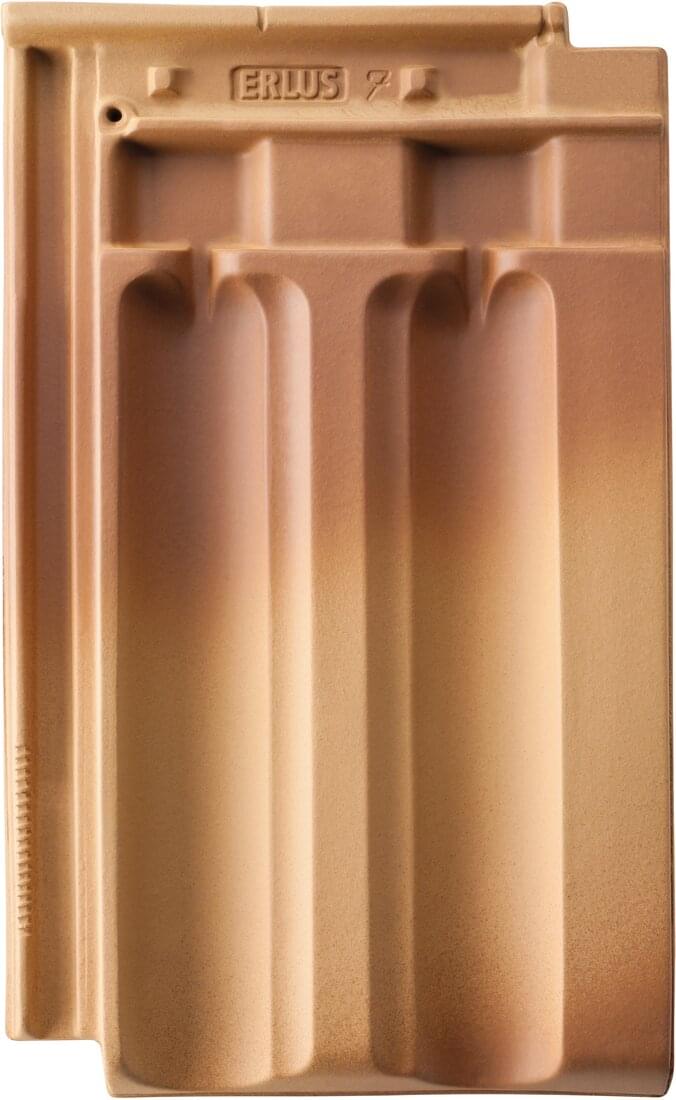

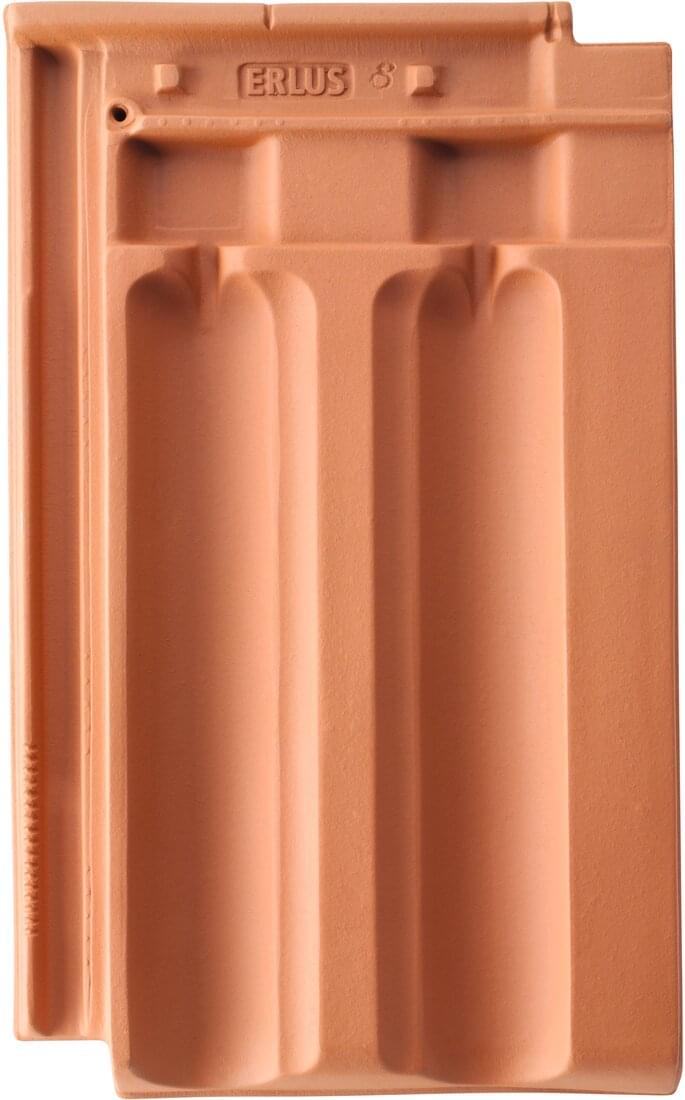

Großfalzziegel - Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Großfalzziegel - 1/2 Ziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1/2 Ziegel
Großfalzziegel - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
Großfalzziegel - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
Großfalzziegel - Doppelwulstziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Doppelwulstziegel
Großfalzziegel - Firstanschlussziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschlussziegel
Großfalzziegel - Firstanschluss-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel links
Großfalzziegel - Firstanschluss-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Ortgangziegel rechts
Großfalzziegel - Pultdachziegel Naturrot | Lieferprogrammbild
Pultdachziegel
Großfalzziegel - Pultdach-Ortgangziegel links Naturrot | Lieferprogrammbild
Pultdach-Ortgangziegel links
Großfalzziegel - Pultdach-Ortgangziegel rechts Naturrot | Lieferprogrammbild
Pultdach-Ortgangziegel rechts
Großfalzziegel - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel
Großfalzziegel - Schneestoppziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Schneestoppziegel
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstlüfterziegel Nr. 15 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 15 Lü
Firstanfangsziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 15 Lü
Firstendziegel Nr. 15 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 15 Lü
Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Großfalzziegel - ALU-SYSTEM Sanitärlüfter DN 125 komplett Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Großfalzziegel - ALU-SYSTEM Antennenhaube Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Großfalzziegel - ALU-SYSTEM Durchführungsziegel für Solaranlagen Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang Naturrot/Rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Großfalzziegel - ALU-SYSTEM Solarträger Naturrot/Rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
Firstklammer Nr. 15 / 17
Firstklammer Nr. 15/17 Lü
Firstklammer Nr. 18/21
Firstklammer Nr. 19 Lü
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)
Gratlüftungsband aus Alu 31 cm breit, rotbraun (in 5-m-Rollen)  | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband Rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm Rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Großfalzziegel - Acrylglas | Lieferprogrammbild | © © ERLUS AG 2021
Acrylglas
Firstendscheibe aus Alu, verkröpft Naturrot/Rot engobiert | Lieferprogrammbild
Firstendscheibe aus Alu, flach

Dachflächen

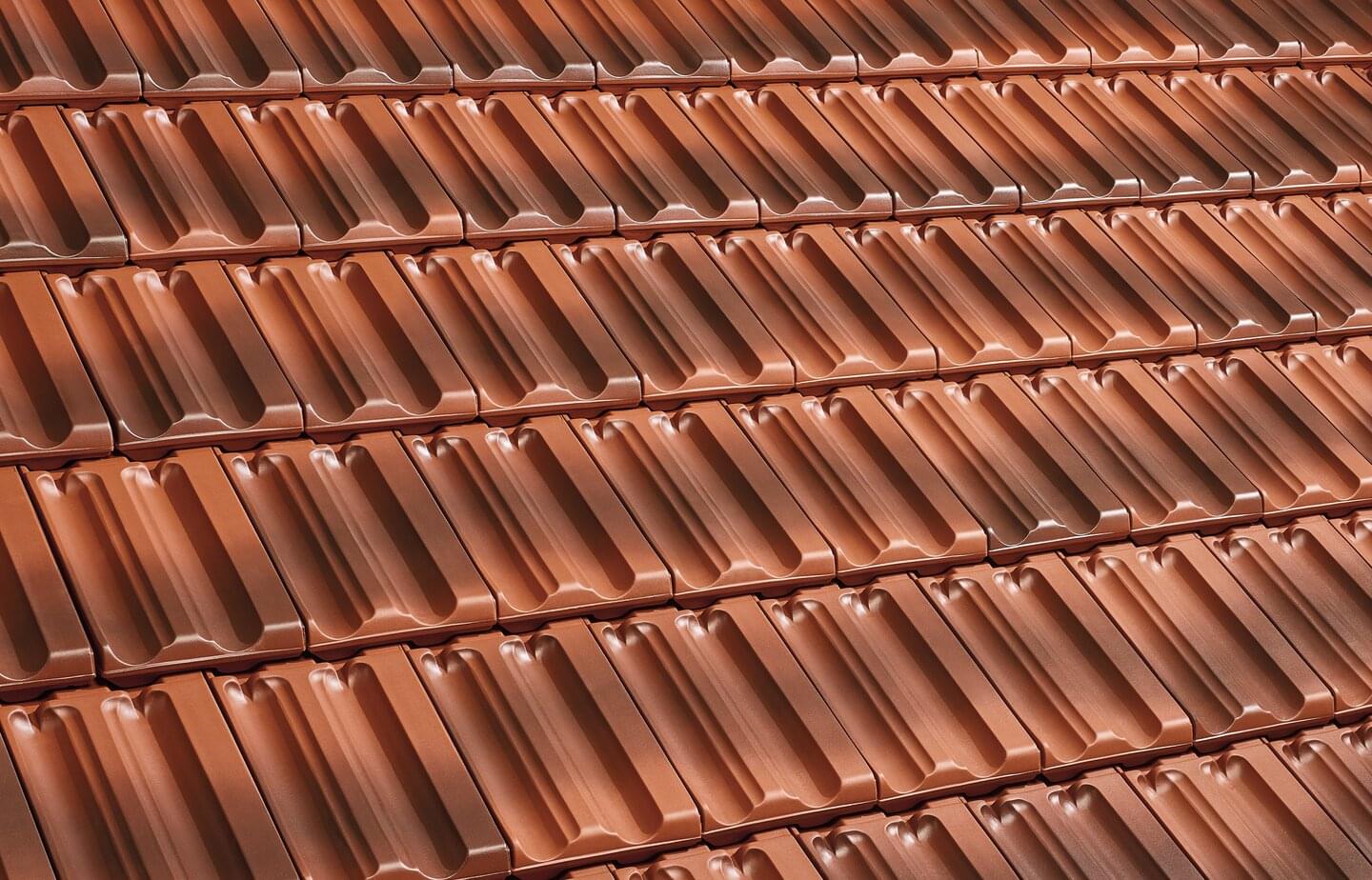

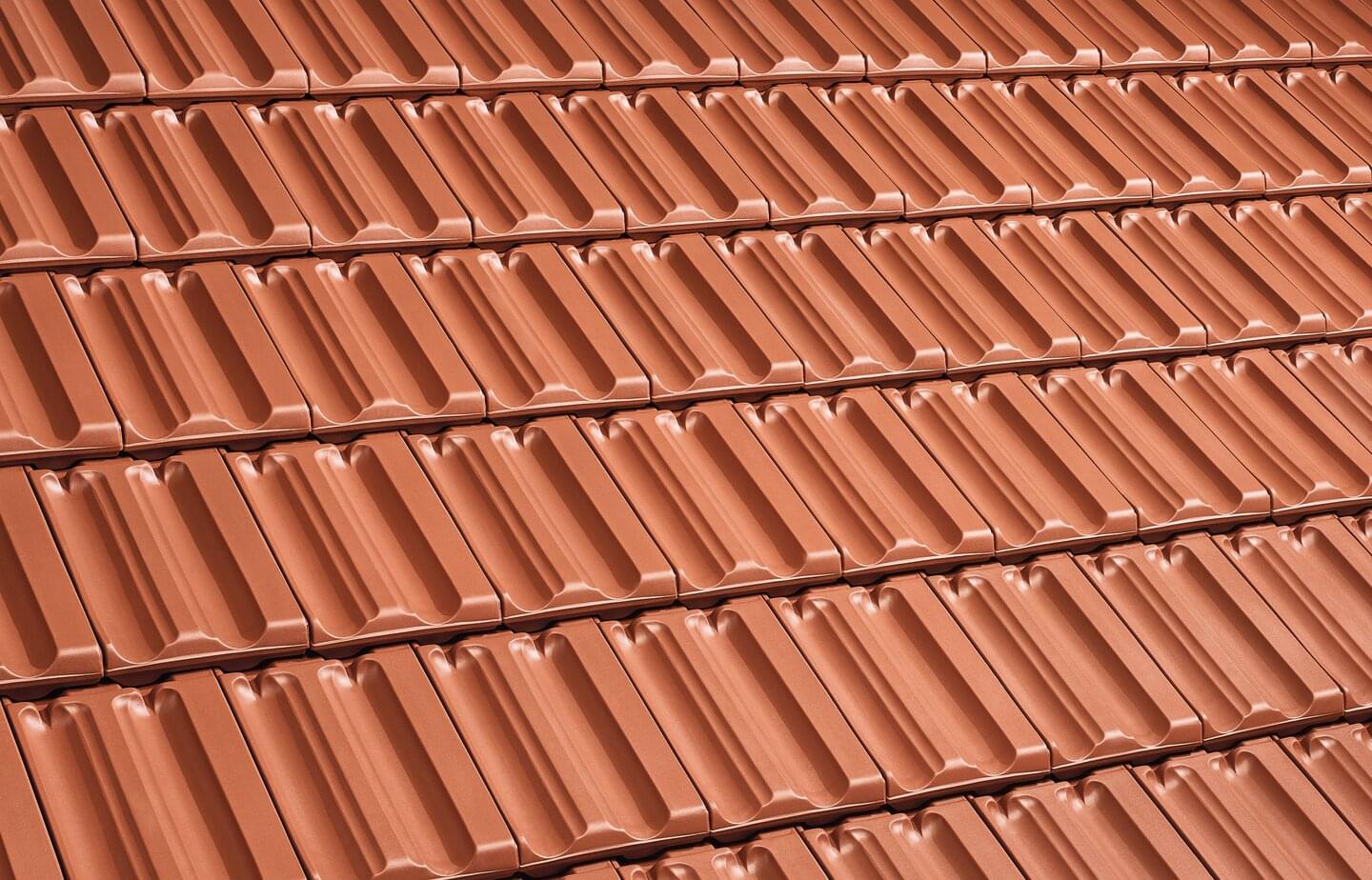

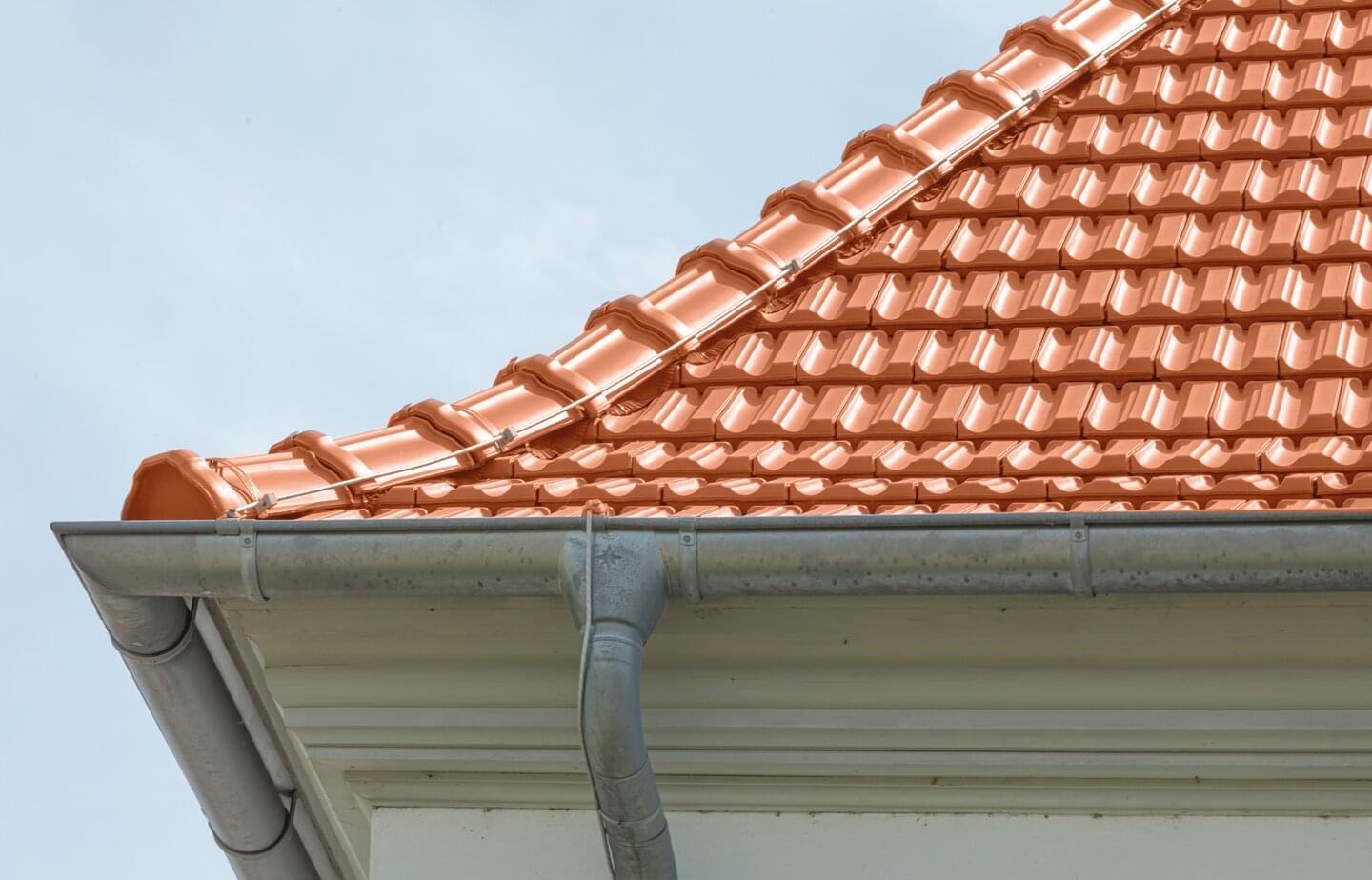

Großfalzziegel - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
Großfalzziegel - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun
Großfalzziegel - Antik | Dachflächenbild | © © ERLUS AG 2021 Antik
Großfalzziegel - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot
Großfalzziegel - Sepia | Dachflächenbild | © © ERLUS AG 2021 Sepia

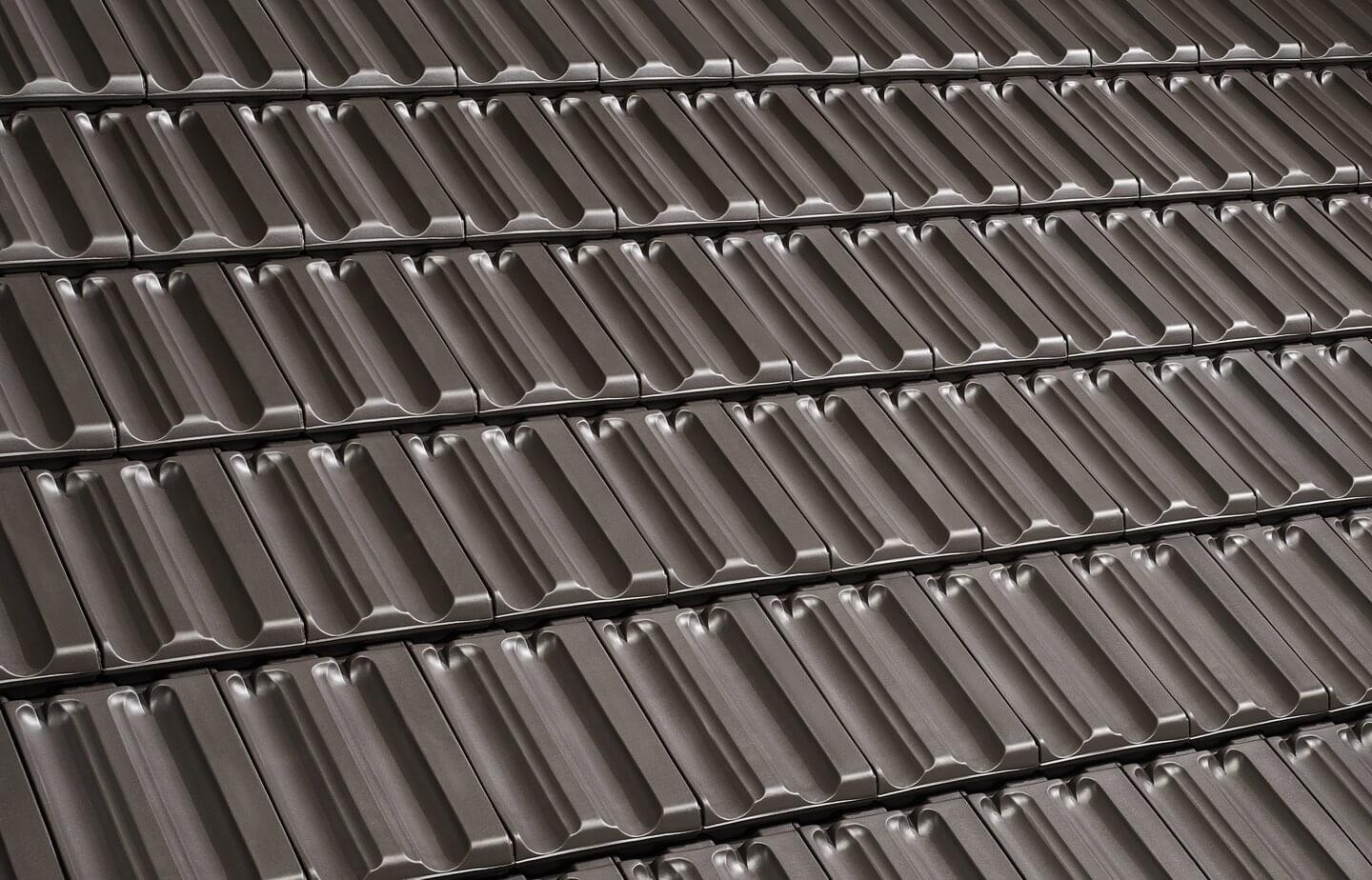

Großfalzziegel - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

Referenzobjekte

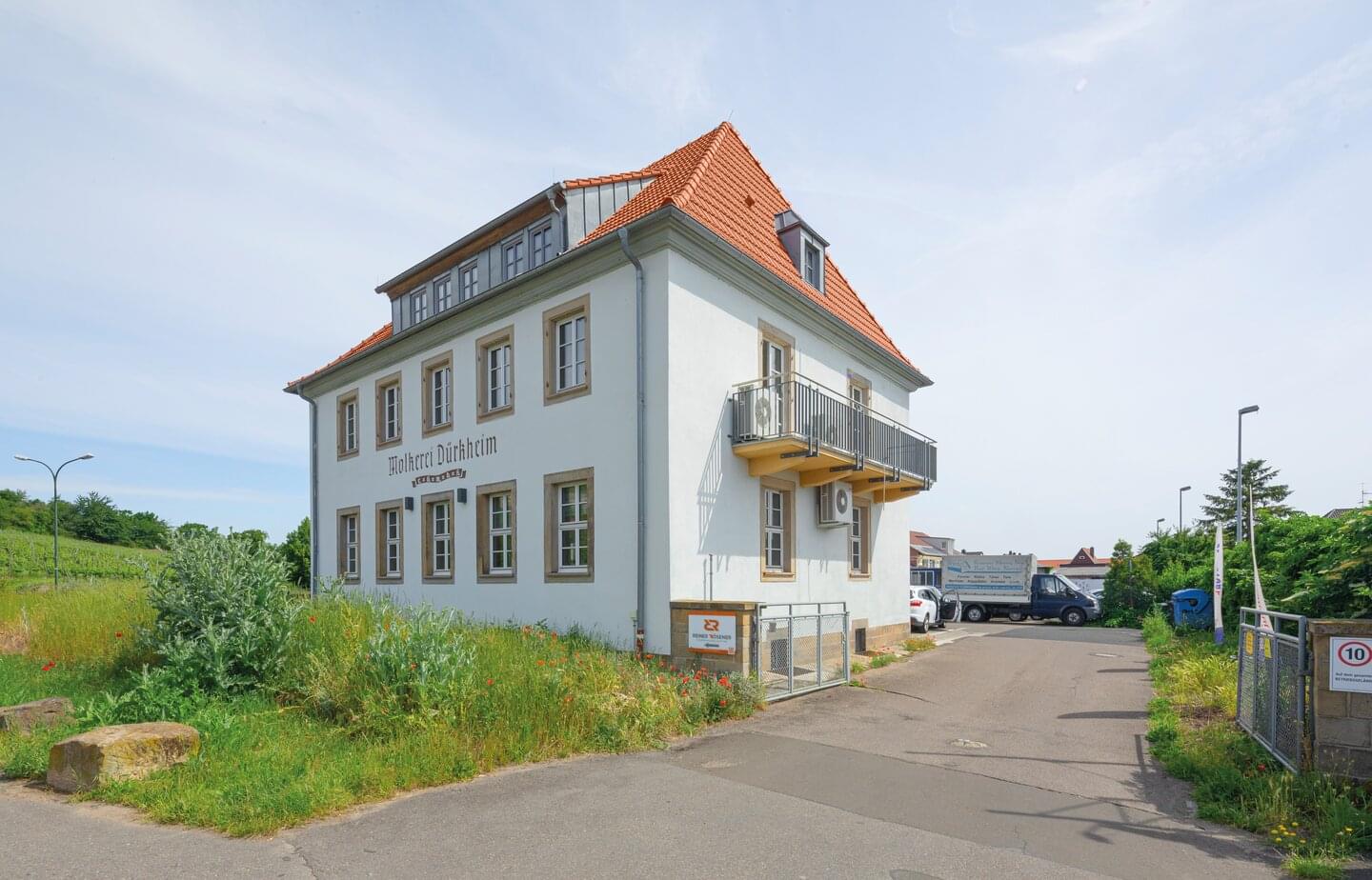

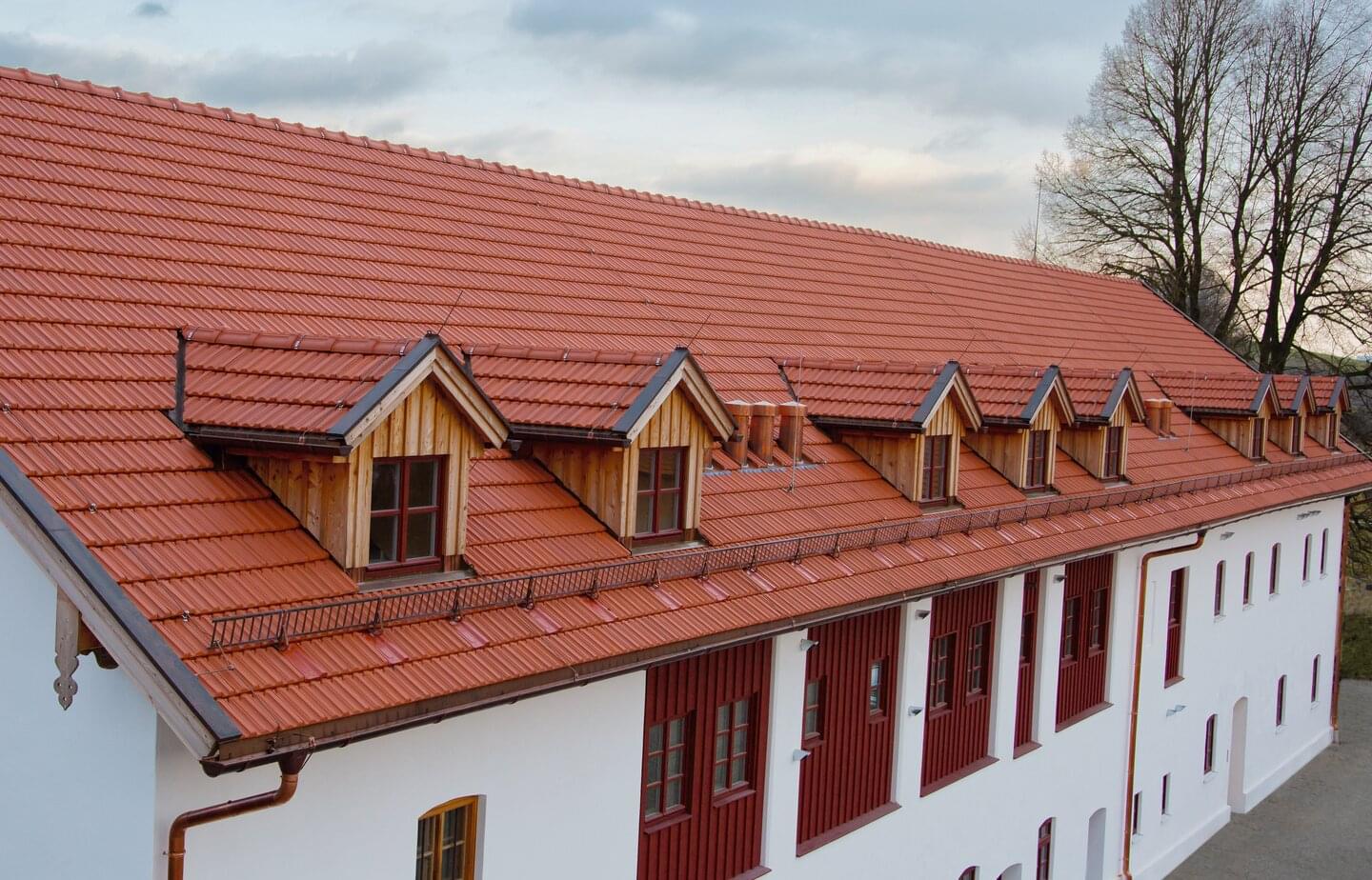

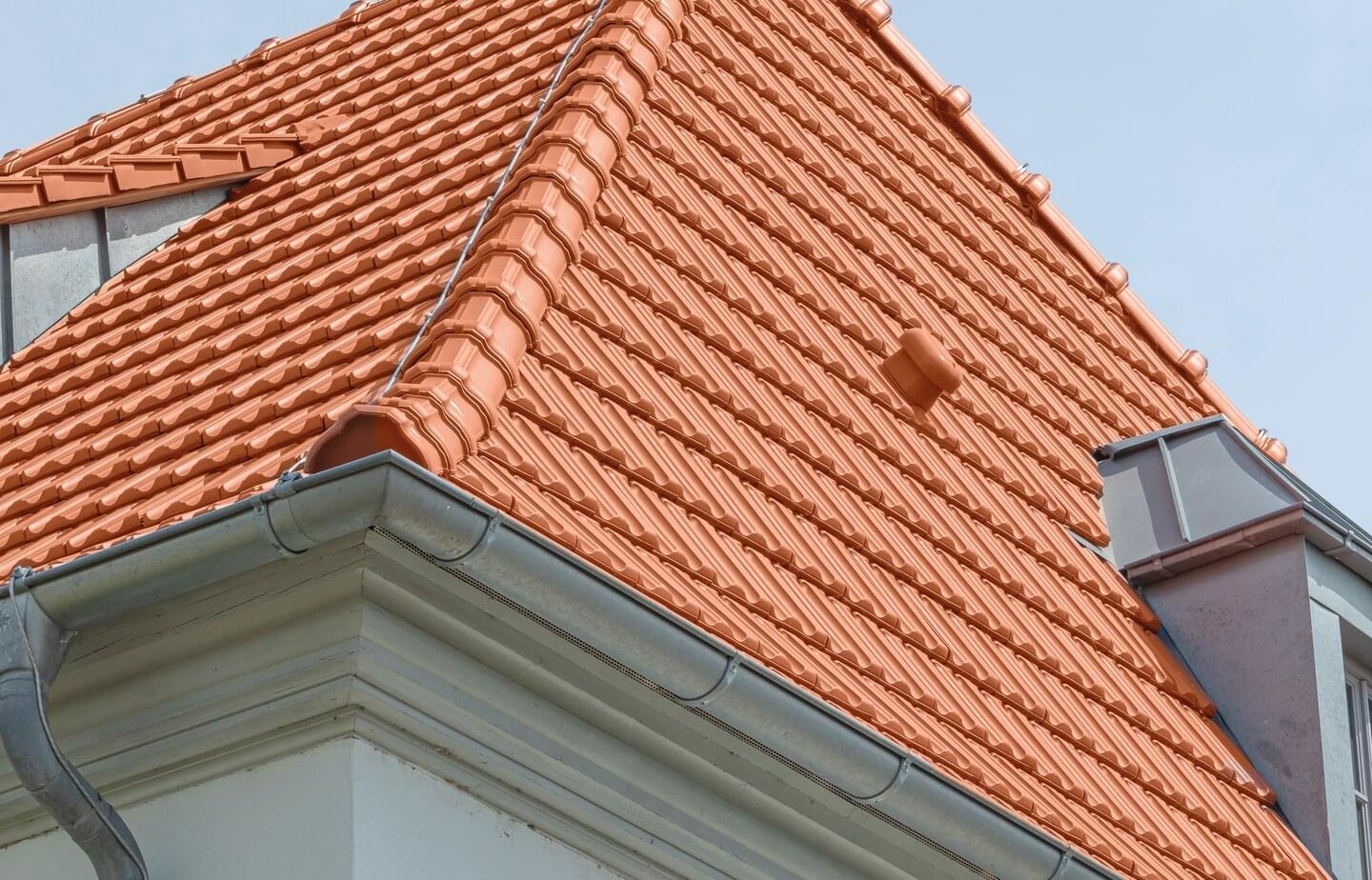

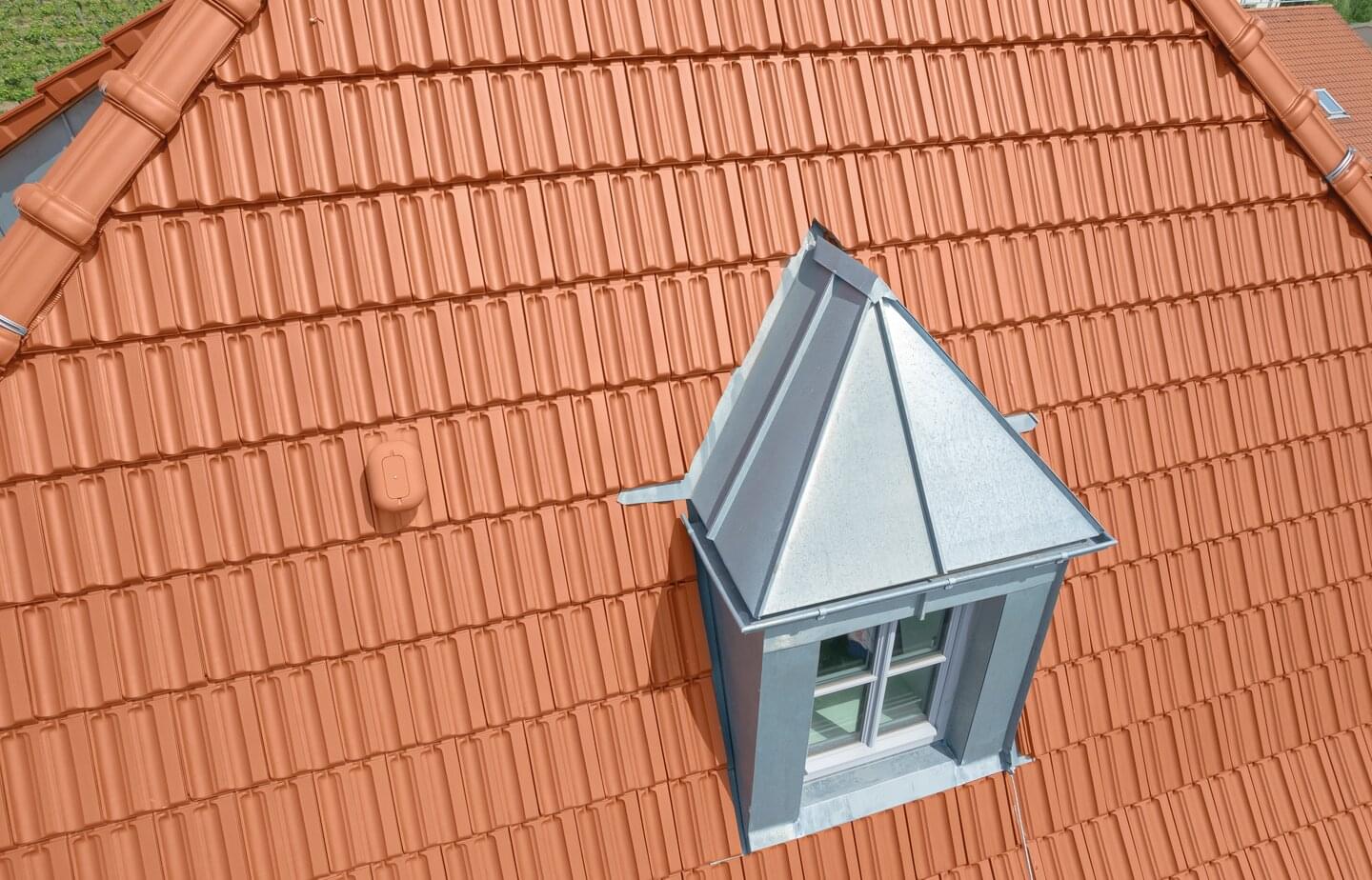

Ergoldsbacher Großfalzziegel Rot | © ERLUS AG 2019 Ergoldsbacher Großfalzziegel Rot

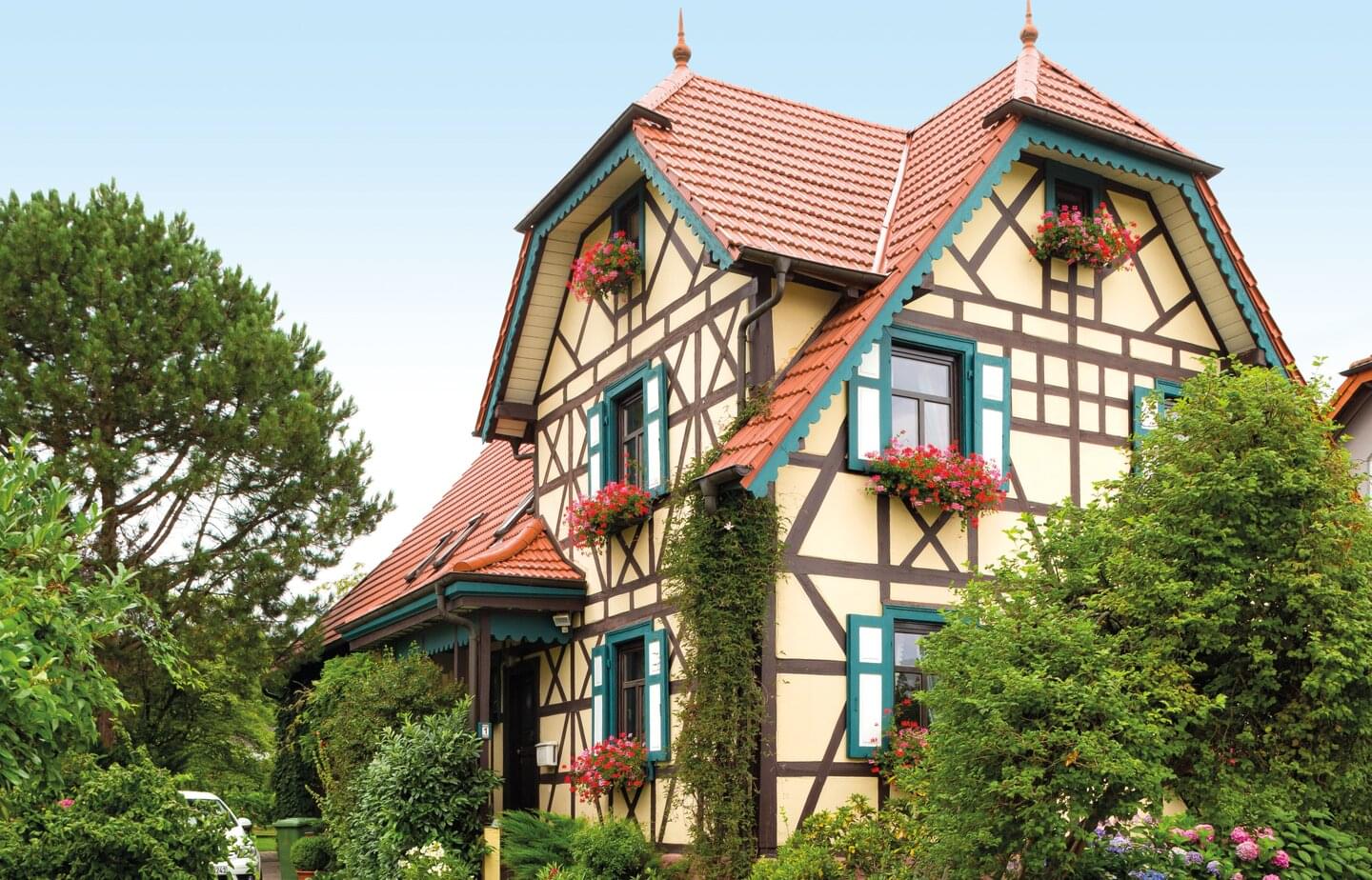

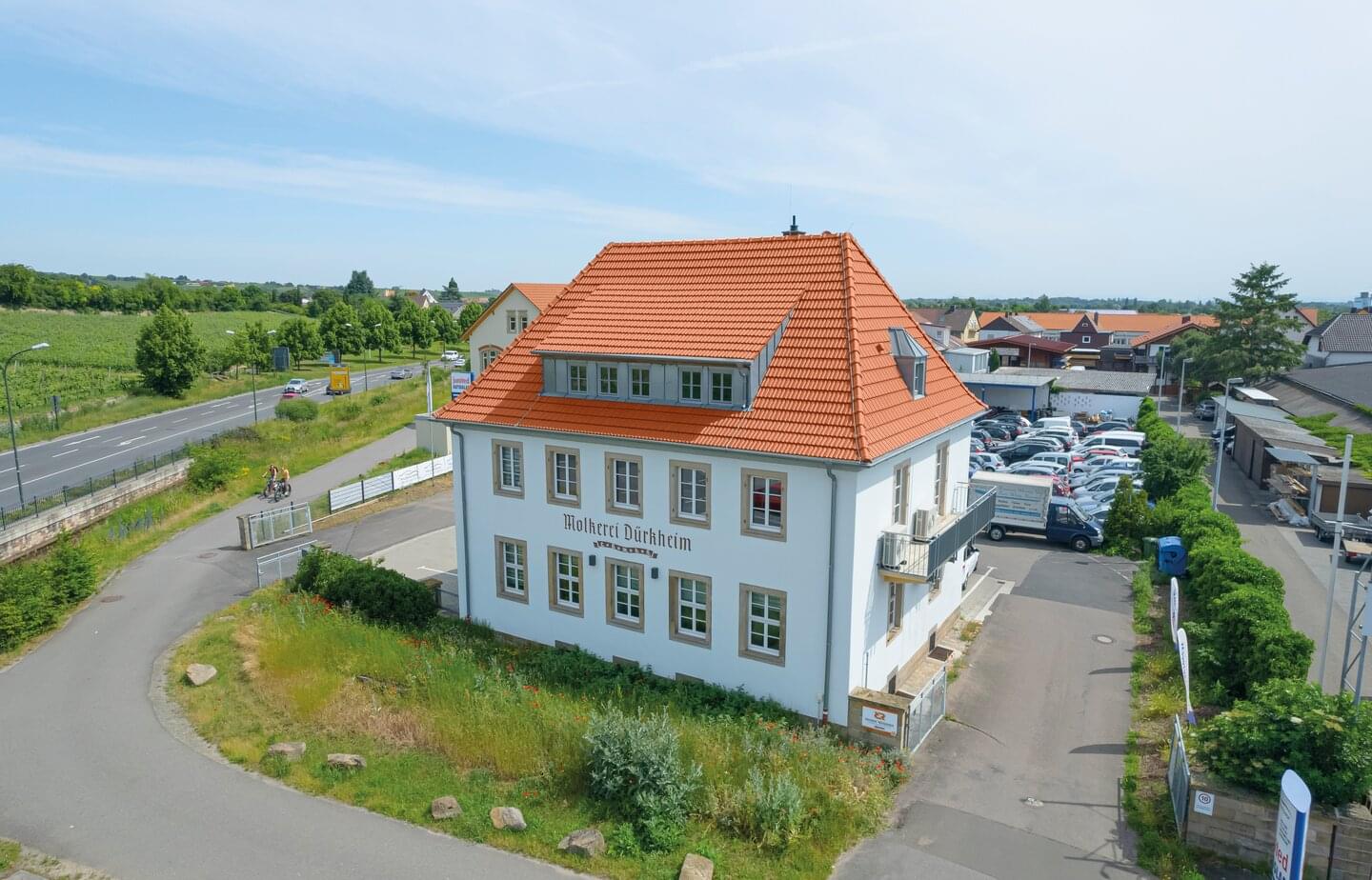

Ergoldsbacher Großfalzziegel Naturrot | © ERLUS AG 2019 Ergoldsbacher Großfalzziegel Naturrot

Der traditionelle Falzziegel mit 20 Prozent größerer Deckfläche

Die Form des Ergoldsbacher Großfalzziegel basiert zwar auf seinem historischen Vorbild Ergoldsbacher Falzziegel, hat jedoch eine 20 Prozent größere Deckfläche. So passt er sich den Anforderungen an eine Sanierung sehr gut an. Mit einem Verschiebebereich von 16 mm ist er einfach zu verlegen, sehr flexibel und leicht zu handhaben. Eine formentechnische Besonderheit ist seine hohe Rippe, die die Verfalzung von der tiefen wasserführenden Mulde trennt: Sie erhöht die Sicherheit durch Regeneintrag oder Flugschnee zusätzlich.
Bedarf / m²: ab 12,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 25 °
