Ergoldsbacher Falzziegel

Farbpalette
Naturrot
  • Falzziegel - Naturrot | Flächenziegelbild | © © ERLUS AG 2021
  • Falzziegel - Rot | Flächenziegelbild | © © ERLUS AG 2021
  • Falzziegel - Kupferbraun | Flächenziegelbild | © © ERLUS AG 2021
  • Falzziegel - Sinterfalz Sinterrot | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 23,0 x 40,5 cm
Lattweite: ca. 32,6 - 34,6 cm
Mittlere Deckbreite: ca. 19,9 cm
Bedarf je m²: ca. 15,0 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 48 kg/m²
Paletteninhalt: 280 Stück
Palettengewicht: ca. 949 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 5 70 50 50 45 40 40 40 40 35 - -
Firstlüfterziegel Nr. 6 Lü 60 50 45 45 40 40 40 - - - -
Firstziegel Nr. 15 80 75 75 70 70 70 65 60 60 55 50
Firstlüfterziegel Nr. 15 Lü 80 75 75 70 70 65 60 - - - -
Firstziegel Nr. 17 80 75 75 70 70 70 65 60 60 55 50
Firstlüfterziegel Nr. 17 Lü 80 75 75 70 70 70 60 60 - - -
Firstziegel Nr. 18 75 60 55 45 40 40 40 40 35 35 -
Firstlüfterziegel Nr. 19 Lü 55 50 45 45 40 40 30 35 - - -
Firstziegel Nr. 21 70 50 45 45 40 40 40 35 35 35 30

1) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Falzziegel

Regeldachneigung 30°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik, in Reihe oder im Halbverband verlegt (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 30° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 30° bis ≥ 26° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 26° bis ≥ 22° Kl. 3 Kl. 3 Kl. 3 Kl. 3
von < 22° bis ≥ 18° Kl. 2 Kl. 2 Kl. 1 Kl. 1
von < 18° bis ≥ 10° Kl. 1 Kl. 1 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 30° Kl. 6 Kl. 6
von < 30° bis ≥ 26° Kl. 4 Kl. 4
von < 26° bis ≥ 22° Kl. 3 Kl. 3
von < 22° bis ≥ 18° Kl. 2 Kl. 2
von < 18° bis ≥ 10° Kl. 1 Kl. 1
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 30° Kl. 5 Kl. 4
von < 30° bis ≥ 26° Kl. 3 Kl. 3
von < 26° bis ≥ 22° Kl. 3 Kl. 3
von < 22° bis ≥ 18° Kl. 1 Kl. 1
von < 18° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

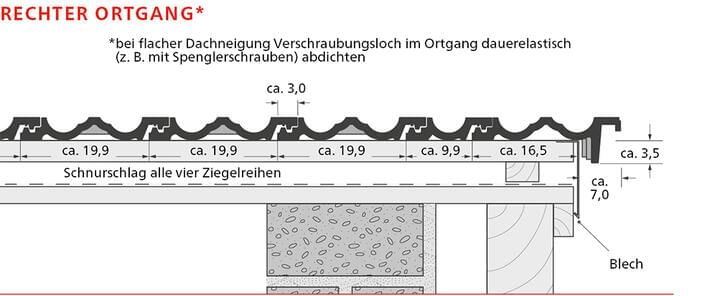

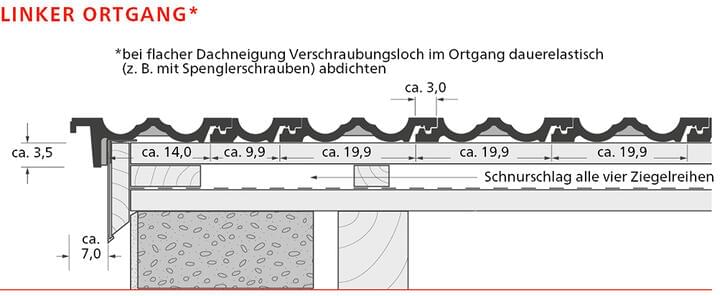

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Falzziegel

  • Umfangreiches Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Auch in Klinkerqualität erhältlich (Sinterbrand)

  • Profitabel vollkeramische Lüfterfirstausbildung ohne Firstanschlussziegel oder andere Systemteile bis 8 m Sparrenlänge

  • Sehr gute Regeneintrags- und Sturmsicherheit bei Verbanddeckung

  • Regeldachneigung 30° nach Dachdecker - Fachregelwerk

  • Hohe Einfachverfalzung mit Stäbchen (dadurch geringere Verschmutzung)

  • Idealer Sanierungsziegel robust, 20 mm Verschiebebereich

Flächenziegel

Falzziegel - Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Flächenziegel

ERLUS Standardzubehör

Falzziegel - 1/2 Ziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1/2 Ziegel
Falzziegel - Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links
Falzziegel - Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts
Falzziegel - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel
Firstziegel Nr. 5 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 5
Firstanfangsziegel Nr. 5 Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 5
Firstendziegel Nr. 5 Naturrot | Lieferprogrammbild
Firstendziegel Nr. 5
 | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 6 Lü
Firstanfangsziegel Nr. 6 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 6 Lü
Firstendziegel Nr. 6 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 6 Lü
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 18
Firstabschlussziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 18
Firstausgleichsziegel Nr. 18 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 18
Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Falzziegel | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Falzziegel - ALU-SYSTEM Antennenhaube naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Falzziegel - ALU-SYSTEM Durchführungsziegel für Solaranlagen naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Falzziegel - ALU-SYSTEM Solarträger naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 18 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 18
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 19 Naturrot | Lieferprogrammbild
KERAMIK Gratanfänger für Firstziegel Nr. 19
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First- und Gratklammern für Firstziegel Nr. 5 rot besch.  | Lieferprogrammbild
Firstklammer Nr. 5
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Firstziegel Nr. 18/21 rot besch.  | Lieferprogrammbild
Firstklammer Nr. 18/21
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
Falzziegel - Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.) rot (beschichtet) | Lieferprogrammbild
Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Falzziegel - Acrylglas | Lieferprogrammbild | © © ERLUS AG 2021
Acrylglas
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

Falzziegel - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
Falzziegel - Kupferbraun | Dachflächenbild | © © ERLUS AG 2021 Kupferbraun
Falzziegel - Rot | Dachflächenbild | © © ERLUS AG 2021 Rot
Falzziegel - Sinterfalz Sinterrot | Dachflächenbild | © © ERLUS AG 2021 Sinterfalz Sinterrot

Das historische Original, robust und regionaltypisch

Der Ergoldsbacher Falzziegel (Interlocking Tile) hat eine lange Tradition: Seit mehr als hundert Jahren wird dieses Modell bei ERLUS produziert. Heute erfüllt der Klassiker moderne Anforderungen in bester Qualität, ohne seinen authentischen Charakter zu verlieren. Das sind Voraussetzungen, die die Denkmalpflege verlangt. Mit dem neuen 20 mm großen Schiebebereich ist der Ziegel noch besser auf die Sanierung abgestimmt worden. Damit passt er auf nahezu alle Dachlattungen, ist mit anderen Falzziegelmodellen kompatibel und für Um- oder Andeckungen bestens geeignet.

Bedarf / m²: ca. 15,0 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 30 °
