Ergoldsbacher Scala®

Farbpalette
Naturrot

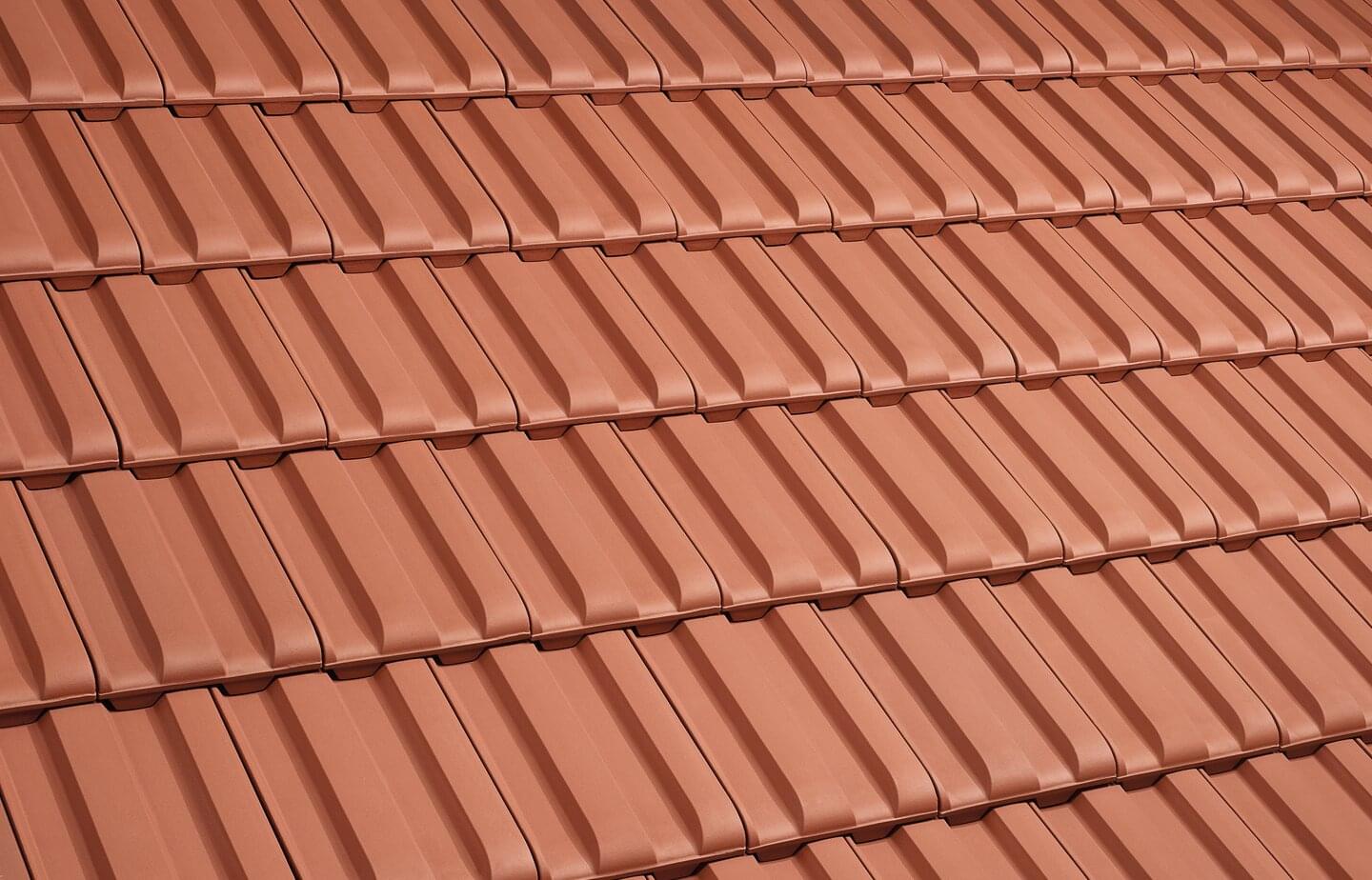

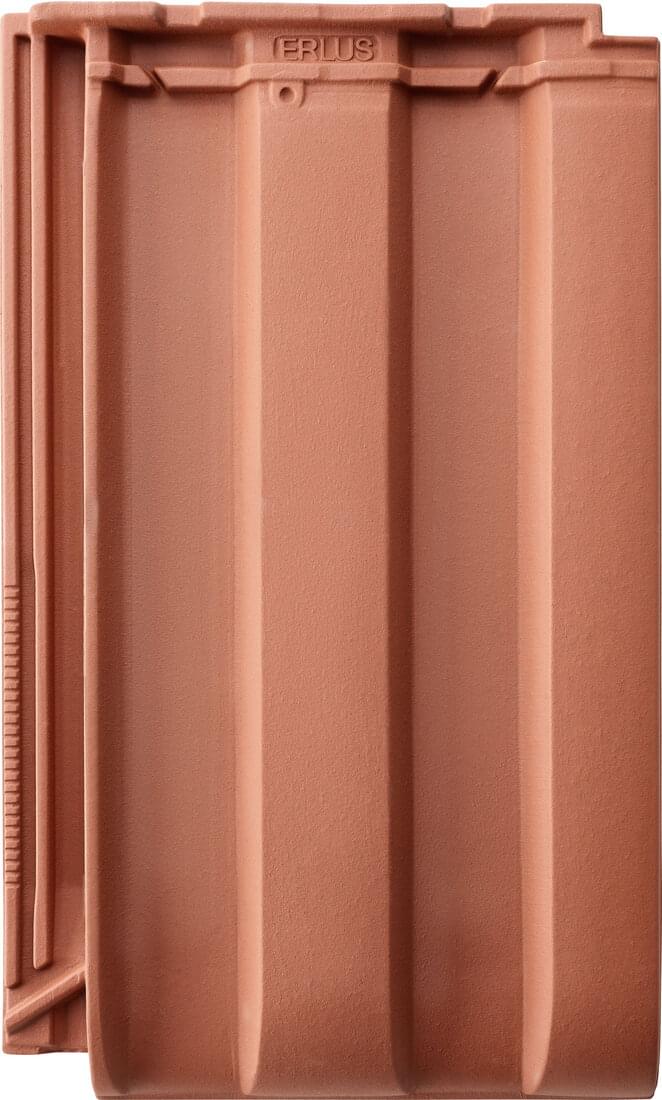

  • Scala® - Naturrot | Flächenziegelbild | © © ERLUS AG 2021
  • Scala® - Sinterrot | Flächenziegelbild | © © ERLUS AG 2021

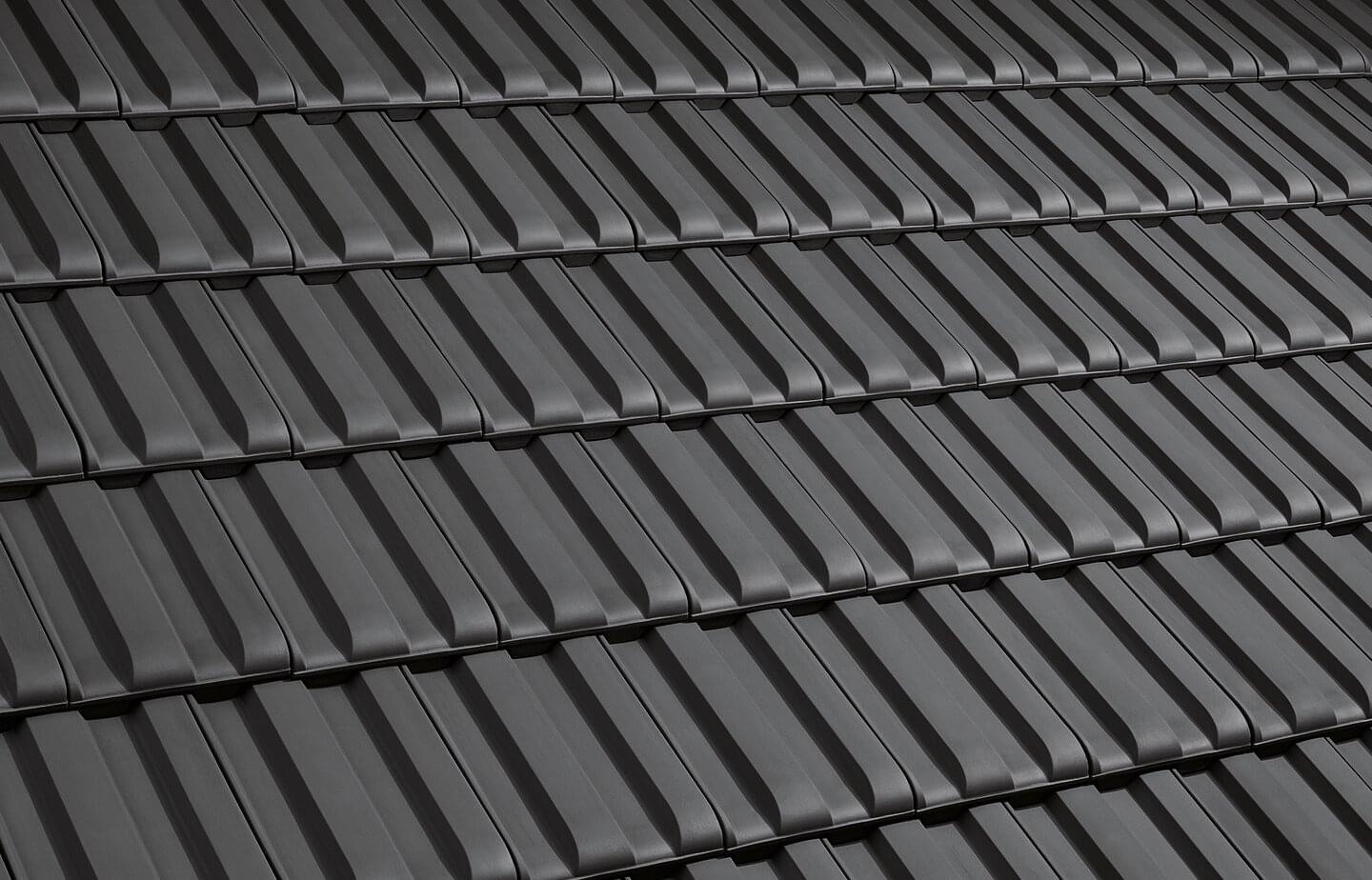

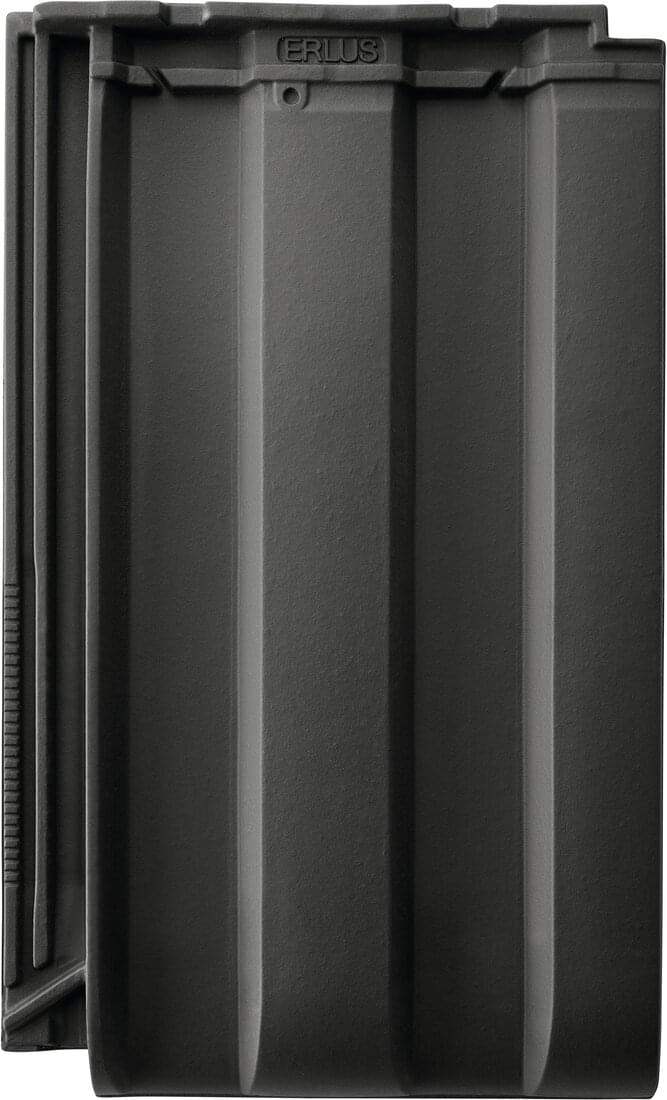

  • Scala® - Anthrazit | Flächenziegelbild | © © ERLUS AG 2021

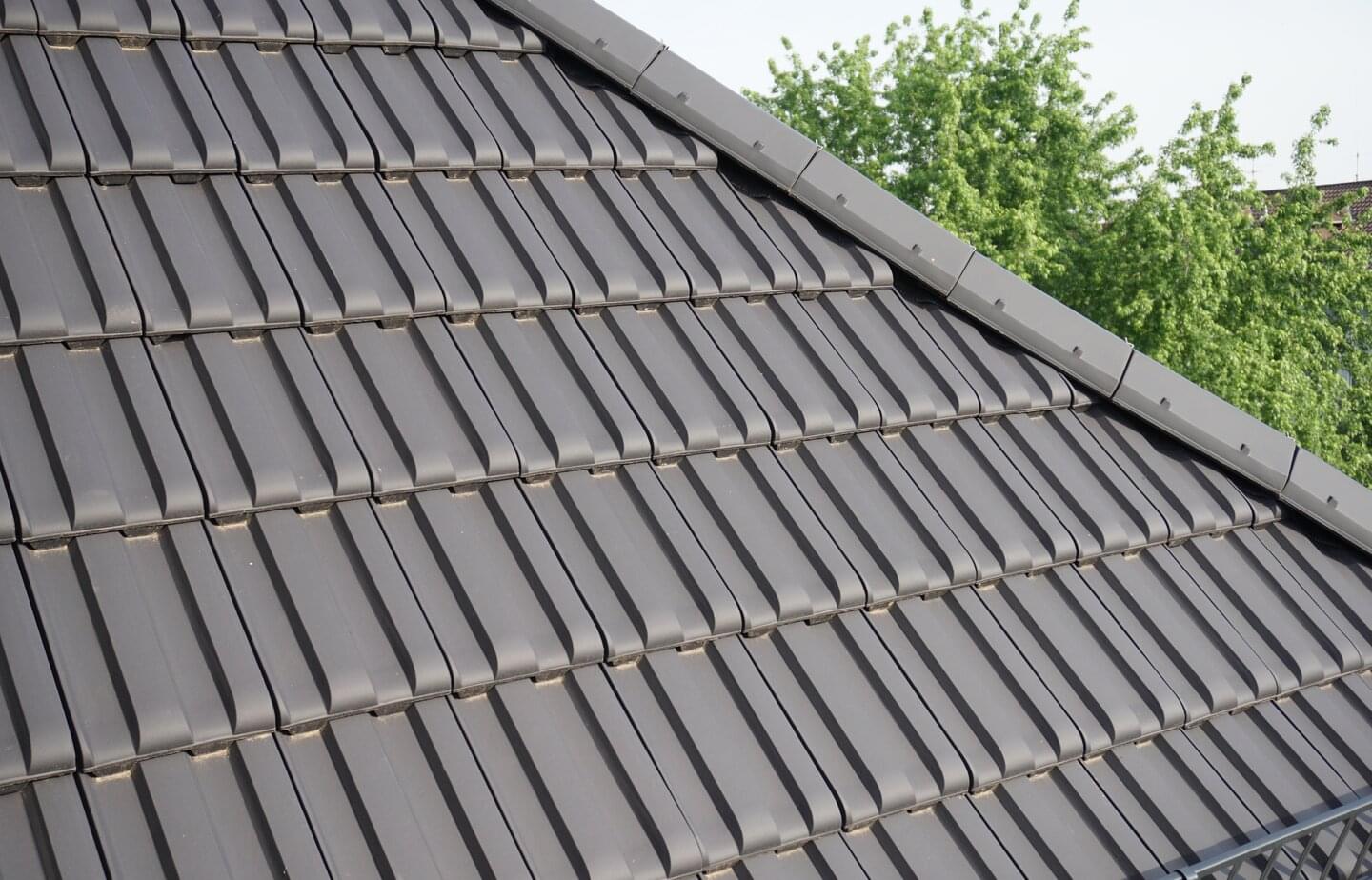

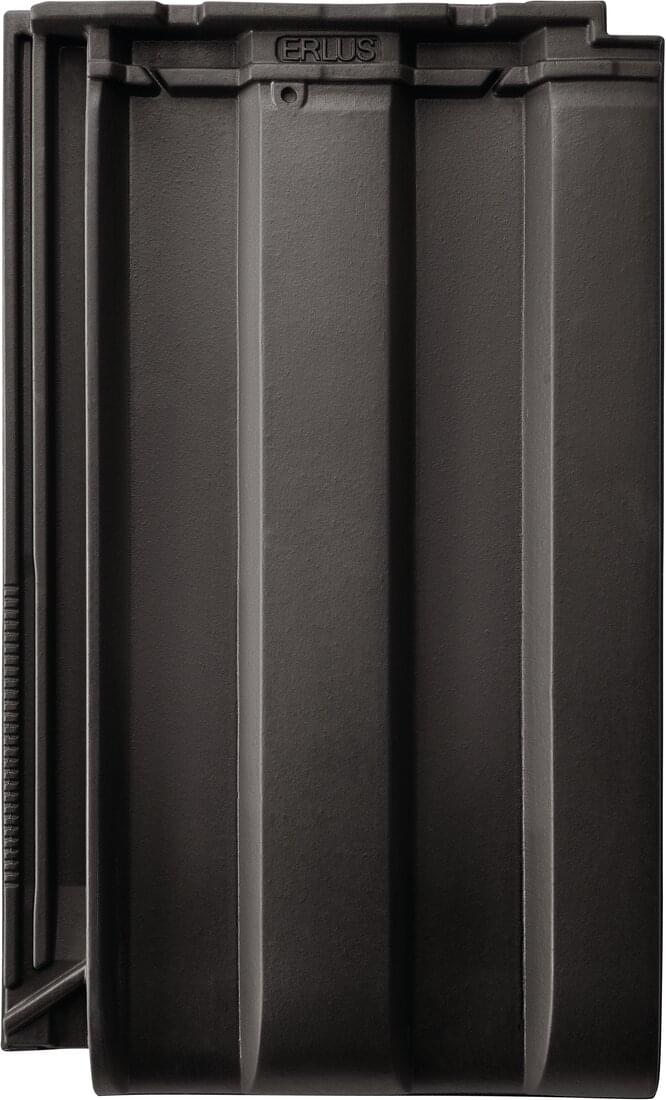

  • Scala® - Sinterschwarz Matt | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 27,5 x 47,0 cm
Lattweite: ca. 31,0 - 38,0 cm
Mittlere Deckbreite: ca. 24,6 cm
Bedarf je m²: ca. 11,0 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 51 kg/m²
Paletteninhalt: 192 Stück
Palettengewicht: ca. 930 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 60 60 50 50 45 45 50 50 50 50
Firstlüfterziegel Nr. 15 Lü 60 60 50 50 45 45 50 50 70 70
Firstziegel Nr. 17 60 60 50 50 45 45 50 50 50 50
Firstlüfterziegel Nr. 17 Lü 60 60 50 50 45 45 50 50 70 70
Firstziegel Nr. 18 40 40 30 30 30 30 30 30 30 30
Firstlüfterziegel Nr. 19 Lü 40 40 30 30 30 30 30 30 30 -
Firstziegel Nr. 21 40 40 30 30 30 30 30 30 30 30

1) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Scala®

Regeldachneigung 25° im Halbverband verlegt, bei Reihenverlegung ist die RDN 30°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 25° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 25° bis ≥ 21° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 21° bis ≥ 17° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 17° bis ≥ 13° Kl. 2 Kl. 2 Kl. 1 Kl. 1
von < 13° bis ≥ 10° Kl. 1 Kl. 1 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 25° Kl. 6 Kl. 6
von < 25° bis ≥ 21° Kl. 4 Kl. 4
von < 21° bis ≥ 17° Kl. 3 Kl. 3
von < 17° bis ≥ 13° Kl. 2 Kl. 2
von < 13° bis ≥ 10° Kl. 1 Kl. 1
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 25° Kl. 5 Kl. 4
von < 25° bis ≥ 21° Kl. 3 Kl. 3
von < 21° bis ≥ 17° Kl. 3 Kl. 3*
von < 17° bis ≥ 13° Kl. 1 Kl. 1
von < 13° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

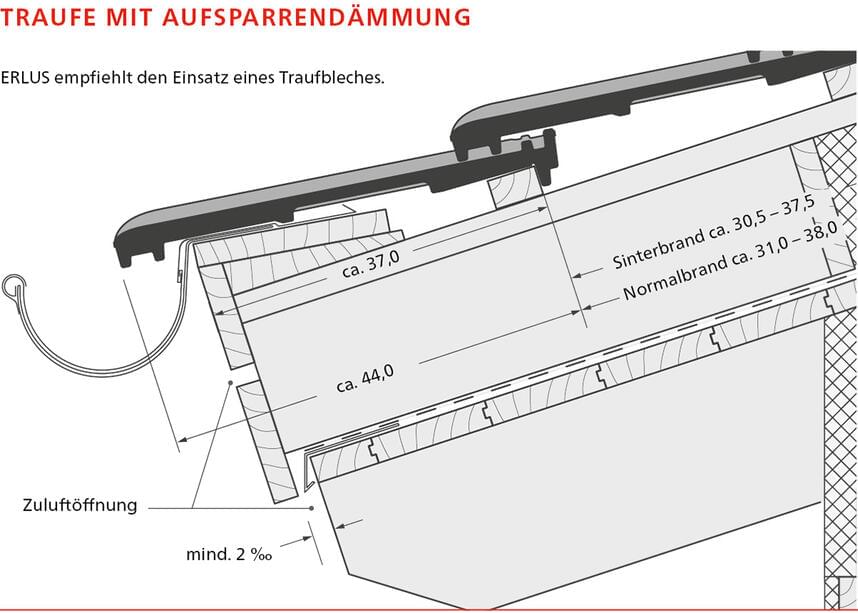

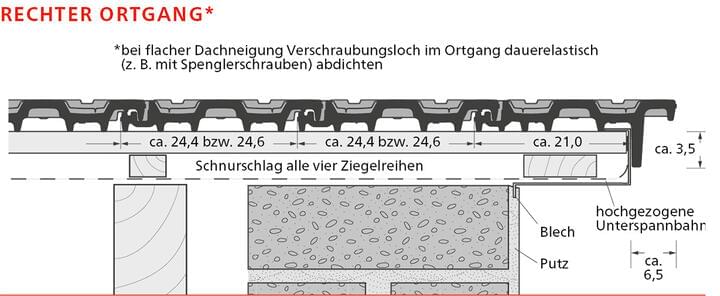

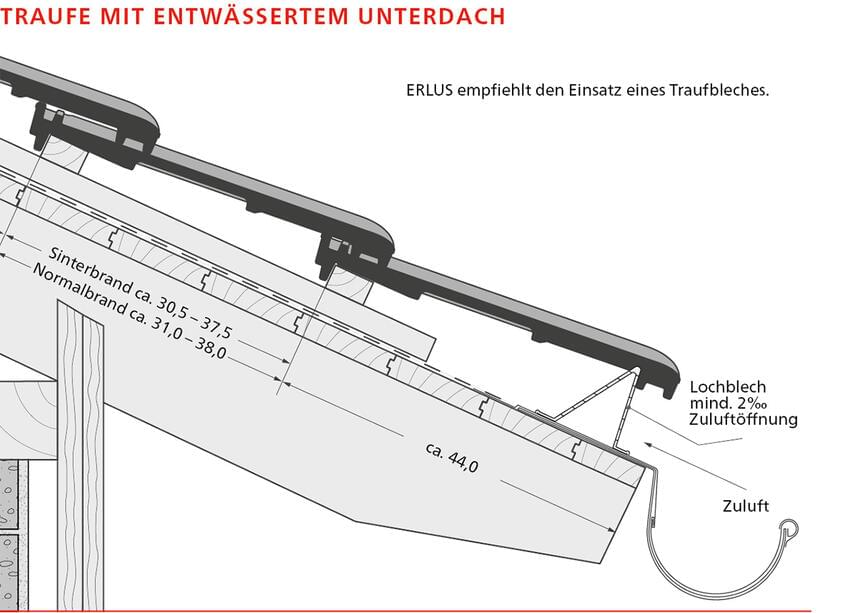

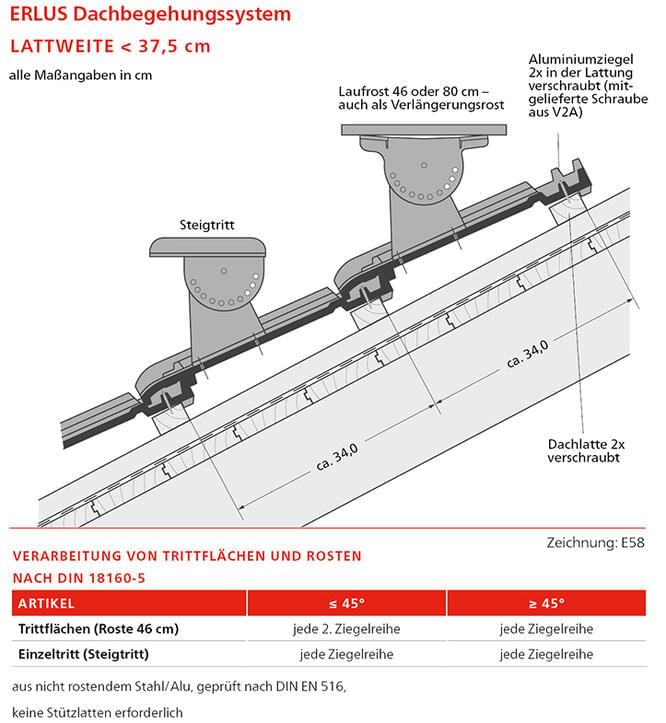

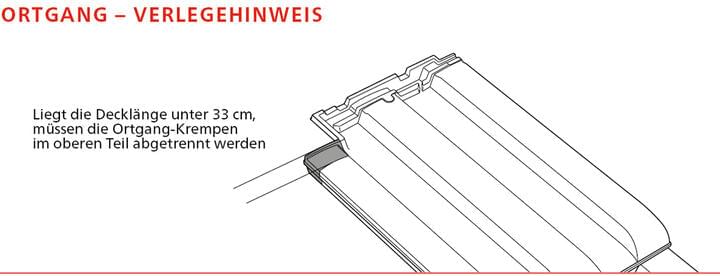

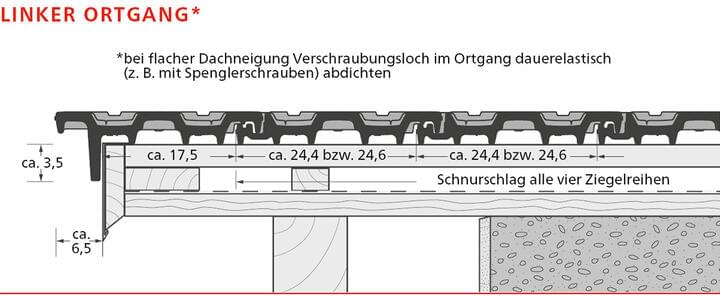

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Scala®

  • 70 mm Verschiebebereich

  • Auch in Sinterqualität erhältlich

  • Extrem robust Hagelwiderstandsklasse 4

  • Besonders regeneintrags- und flugschneesicher durch doppelte Kopf- und Seitenverfalzung

  • Hohe Windsogsicherheit bei Verbanddeckung (bereits ohne Verklammerung)

  • Profitabel ab 11 Stück/m² auch in Reihe verlegbar (RDN 25° bzw. 30°)

  • Vierziegeleck

  • Sturmkerben

  • Sichere Wasserführung

  • Lattweitengruppe 34,0 cm

Flächenziegel

Flächenziegel

ERLUS Standardzubehör

Scala® - 1/2 Ziegel Naturrot | Lieferprogrammbild
1/2 Ziegel
Scala® - Ortgangziegel links Naturrot | Lieferprogrammbild
Ortgangziegel links
Scala® - Ortgangziegel rechts Naturrot | Lieferprogrammbild
Ortgangziegel rechts
Scala® - Pultdachziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdachziegel
Scala® - 1/2 Pultdachziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
1/2 Pultdachziegel
Scala® - Pultdach-Ortgangziegel links Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel links
Scala® - Pultdach-Ortgangziegel rechts Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Pultdach-Ortgangziegel rechts
Scala® - Lüftungsziegel Naturrot | Lieferprogrammbild
Lüftungsziegel
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstziegel Nr. 17 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 17
Firstabschlussziegel Nr. 17 Naturrot | Lieferprogrammbild
Firstabschlussziegel Nr. 17
Firstausgleichsziegel Nr. 17 Naturrot | Lieferprogrammbild
Firstausgleichsziegel Nr. 17
Firstlüfterziegel Nr. 17 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 17 Lü
Firstanfangsziegel Nr. 17 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 17 Lü
Firstendziegel Nr. 17 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 17 Lü
Firstlüfterziegel Nr. 19 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Scala® - ALU-SYSTEM Sanitärlüfter DN 125 komplett naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Scala® - ALU-SYSTEM Antennenhaube naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Antennenhaube
Scala® - ALU-SYSTEM Durchführungsziegel für Solaranlagen naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Durchführungsziegel für Solaranlagen
Level RS® - ALU-SYSTEM Schneefanggitterhalter sinterrot - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Scala® - ALU-SYSTEM Solarträger naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Solarträger
Scala® - KERAMIK Thermenadapter DN 70/110 komplett Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Thermenadapter DN 70/110 komplett
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 17 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 17
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Lieferprogrammbild
Firstklammer Nr. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
Gratlüftungsband aus Alu 31 cm breit, rotbraun (in 5-m-Rollen)  | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

Scala® - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
Scala® - Sinterrot | Dachflächenbild | © © ERLUS AG 2021 Sinterrot

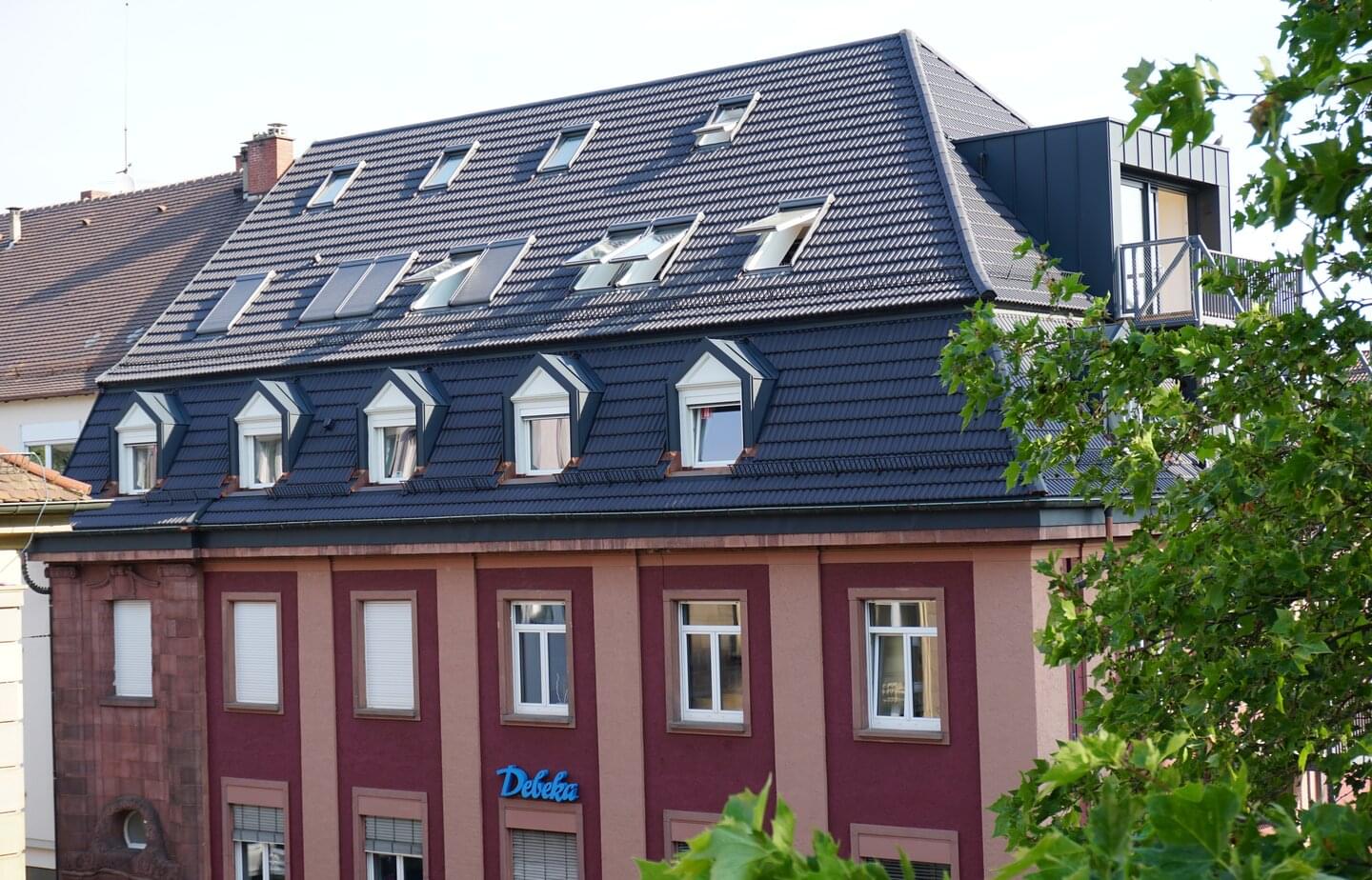

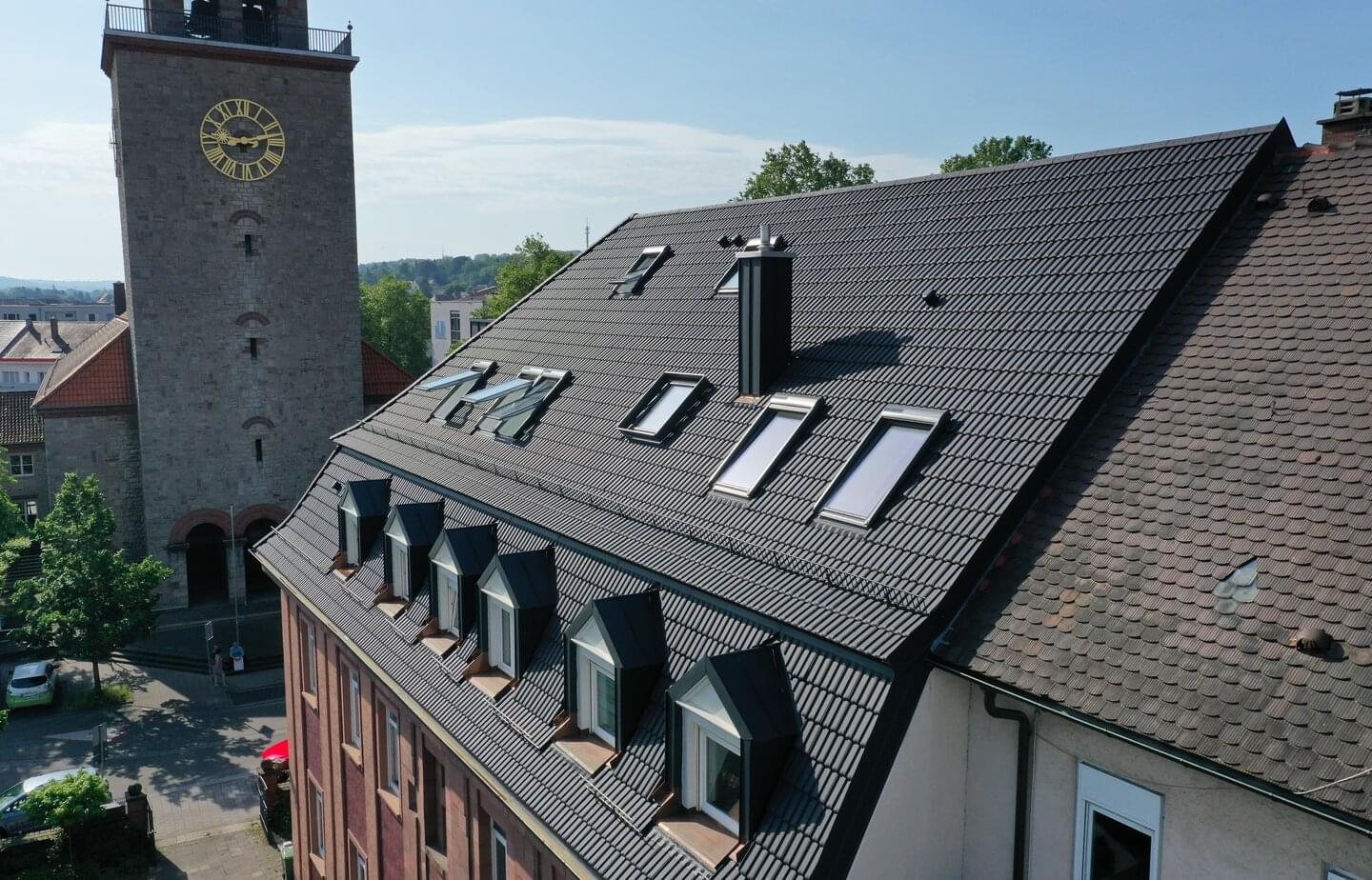

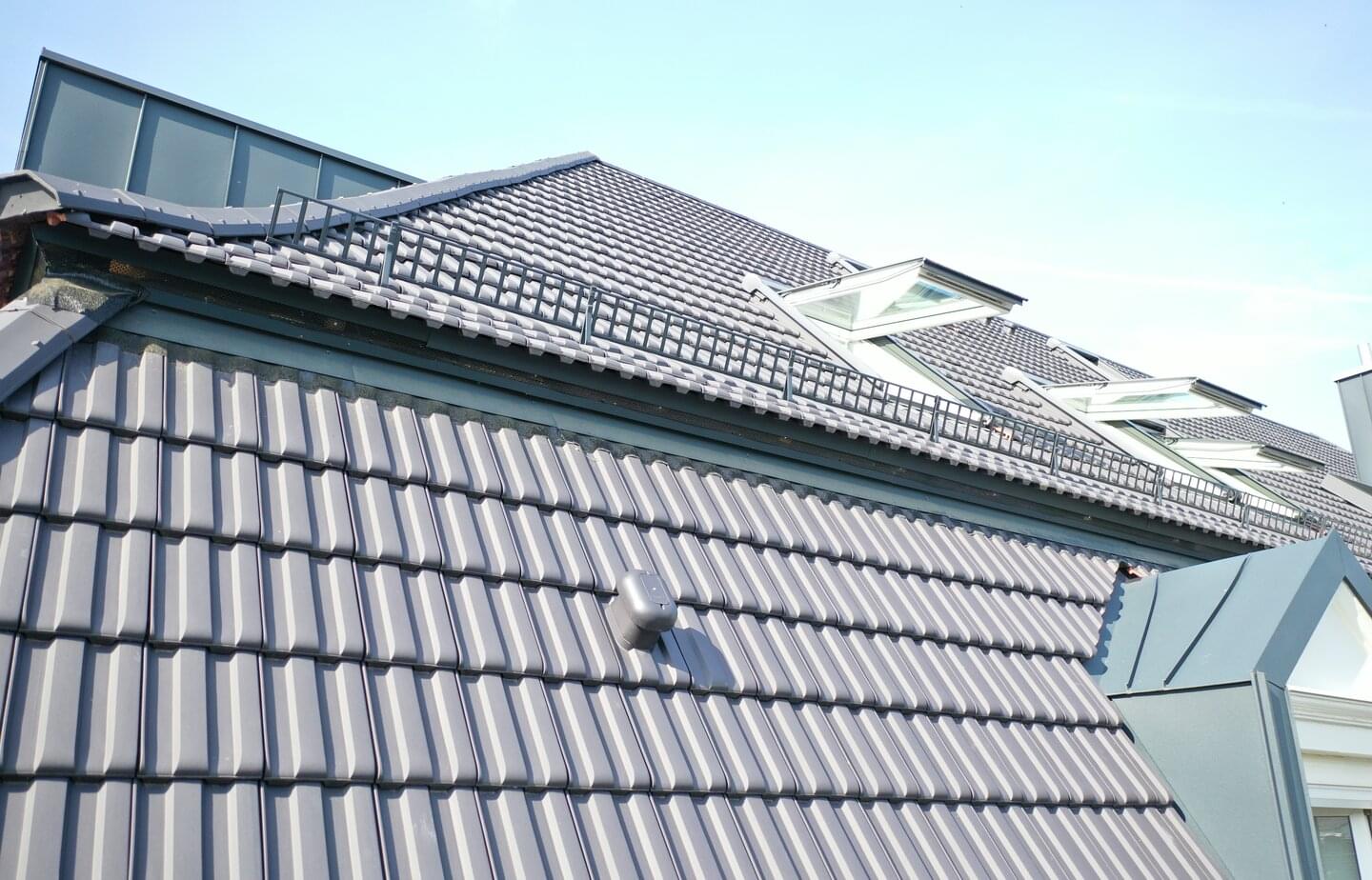

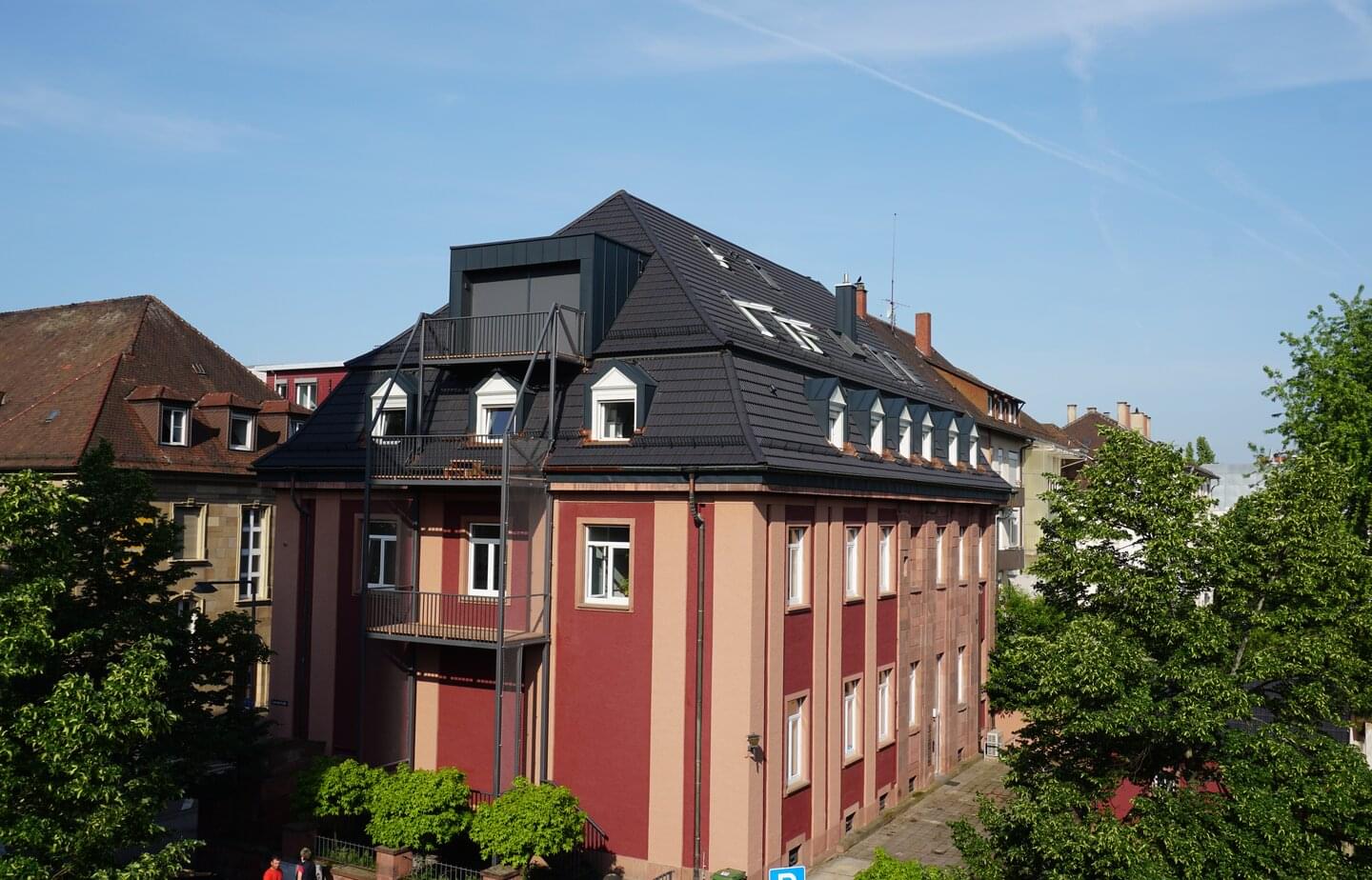

Scala® - Sinterschwarz Matt | Dachflächenbild | © © ERLUS AG 2021 Sinterschwarz Matt

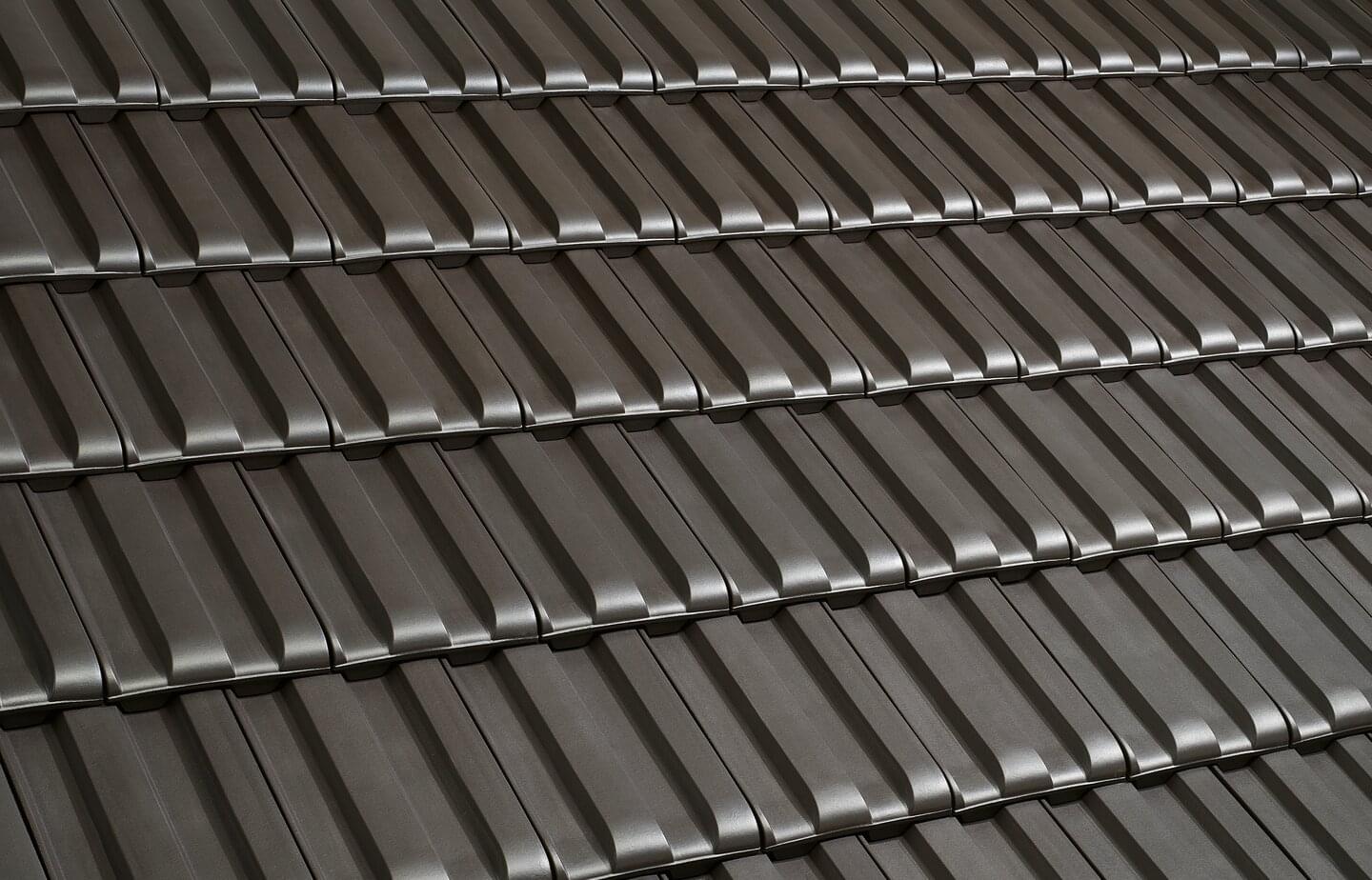

Scala® - Anthrazit | Dachflächenbild | © © ERLUS AG 2021 Anthrazit

Ist sehr flexibel – mit 70 mm Verschiebebereich

Der Ergoldsbacher Scala® überrascht mit einem großzügigen konstruktiven Verschiebebereich von 70 mm, was sich vor allem bei Um- und Andeckungen auszahlt. Die variable Decklänge ist nicht nur praktisch und wirtschaftlich; gezogen oder gestoßen verlegt erlaubt der moderne Schiebeziegel auch eine außergewöhnliche Dachflächengestaltung. Formtechnisch ist er perfekt gerüstet gegen Flugschnee, Regeneintrag und Windsog: durch die doppelte Seitenverfalzung und Wasserweiche im Vierziegeleck, einen doppelten Fußfalz und zwei Kopffalzrippen.
Bedarf / m²: ca. 11,0 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 25 °
