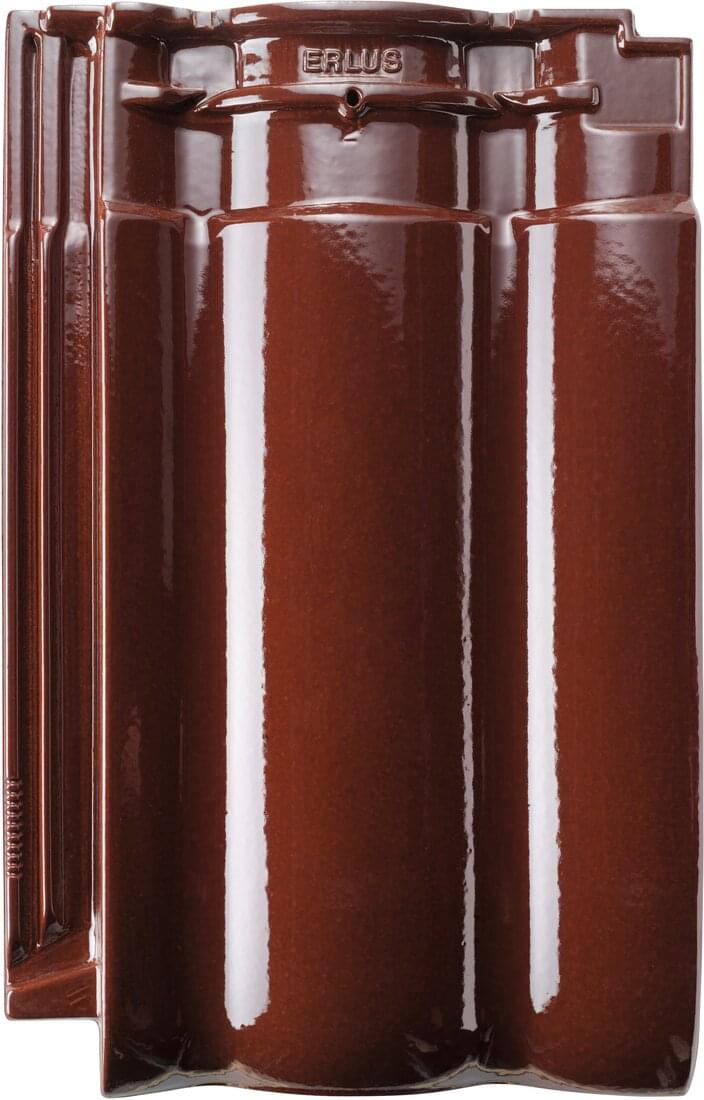

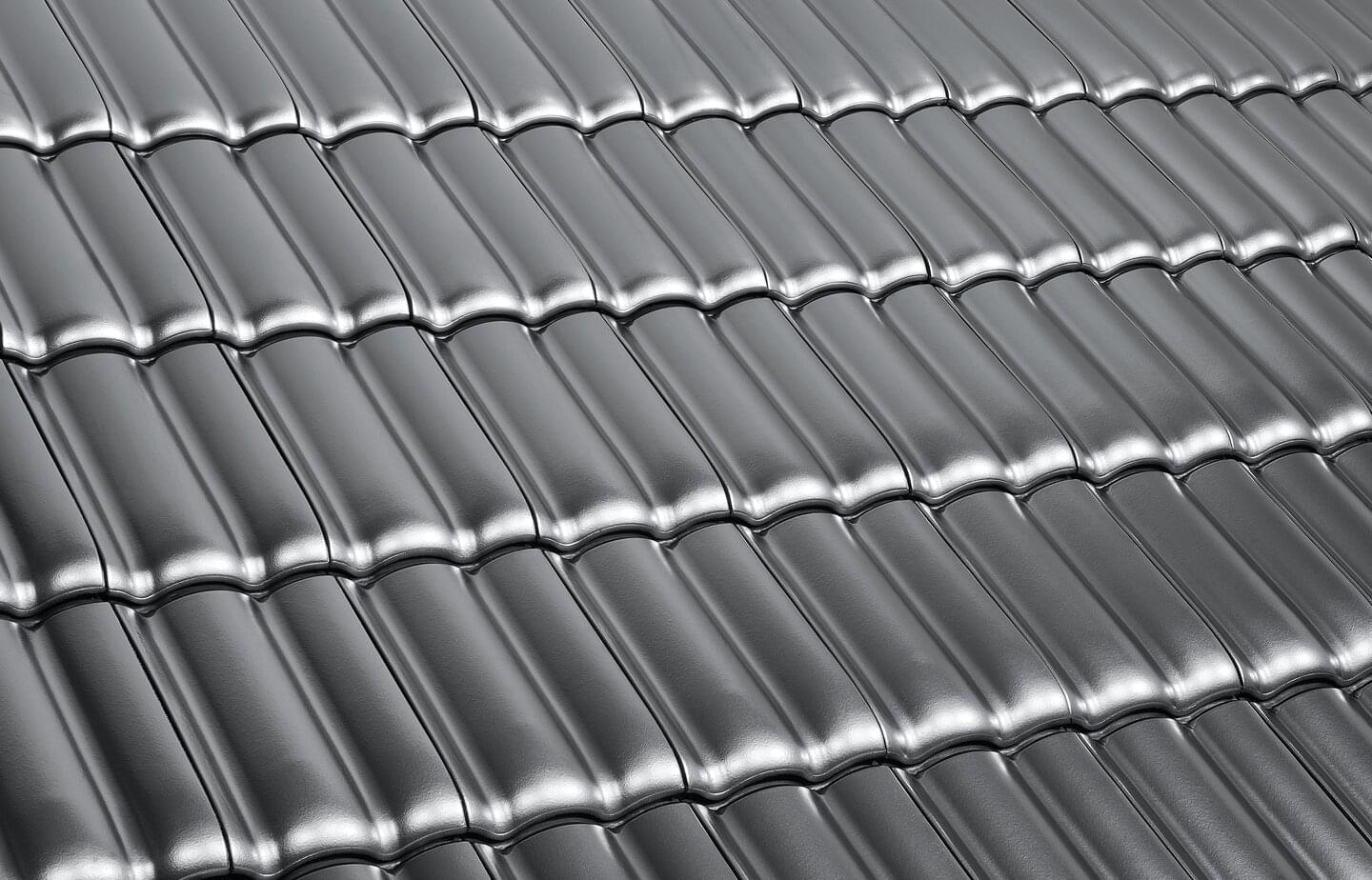

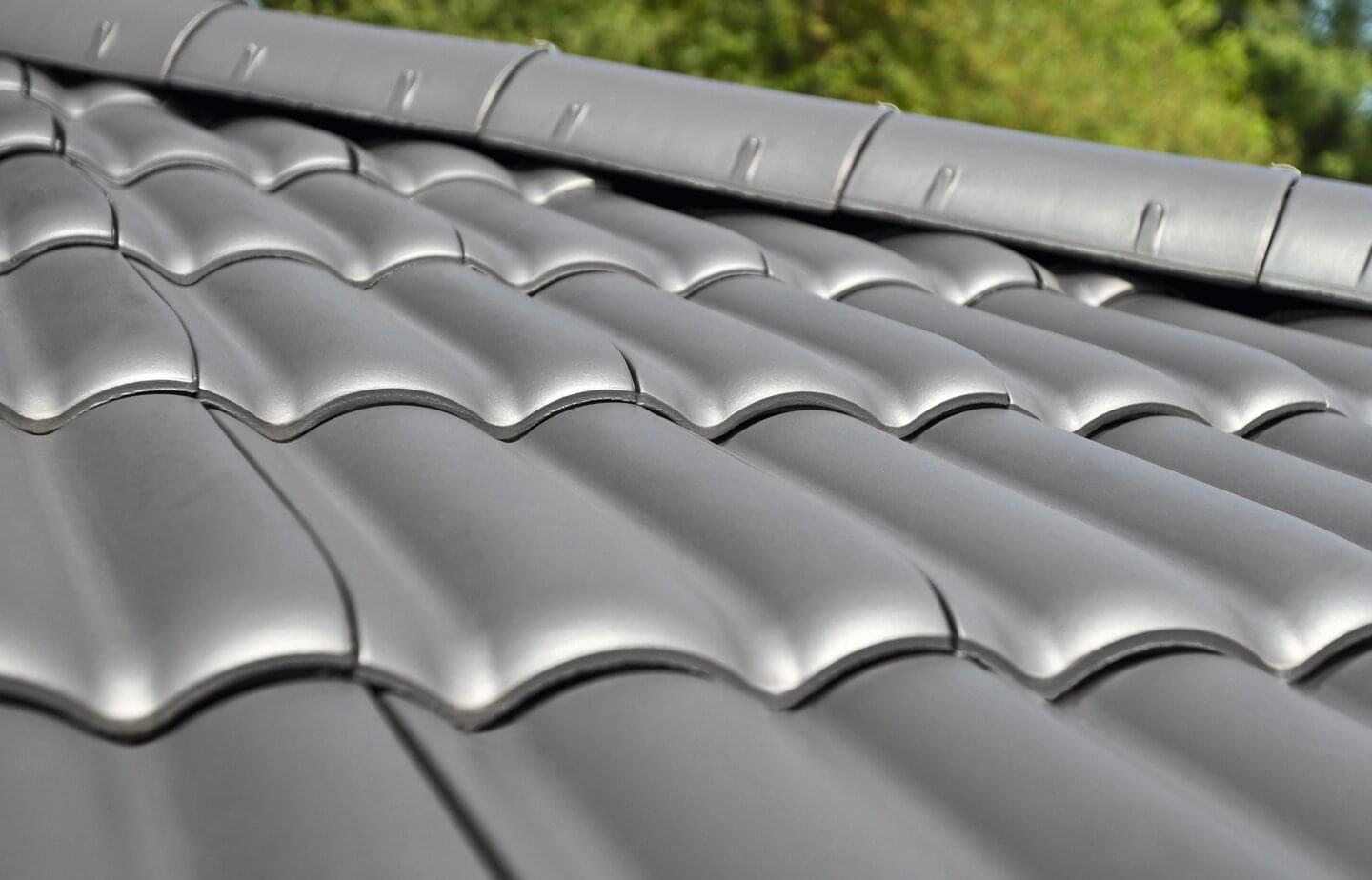

Ergoldsbacher Forma®

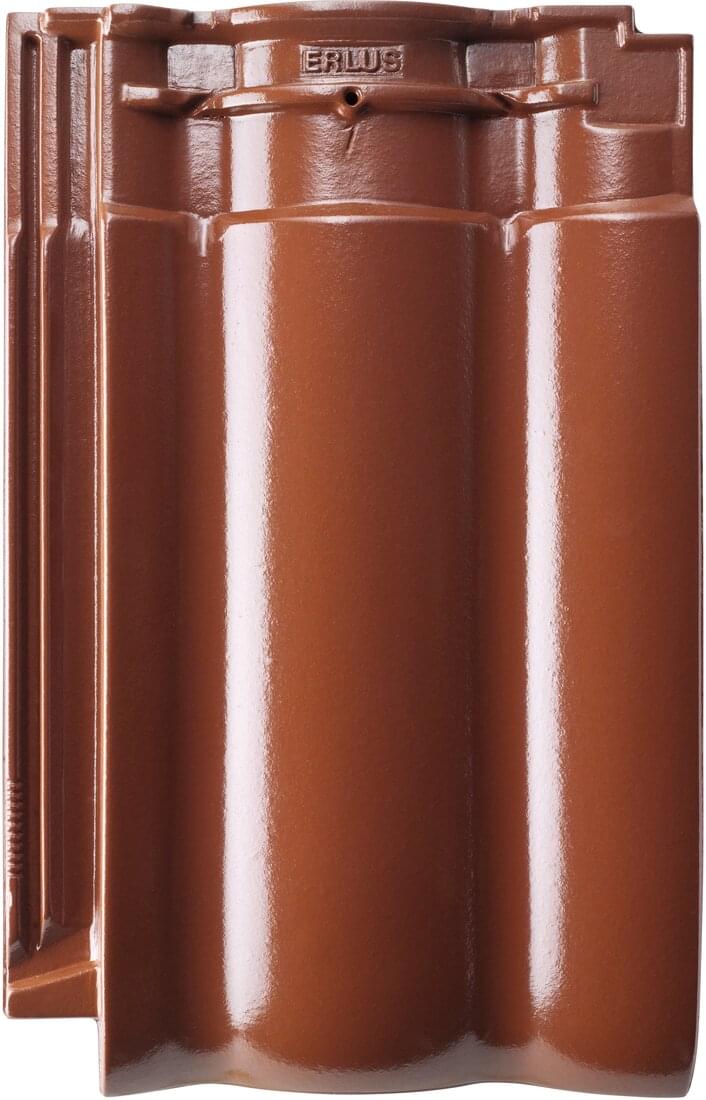

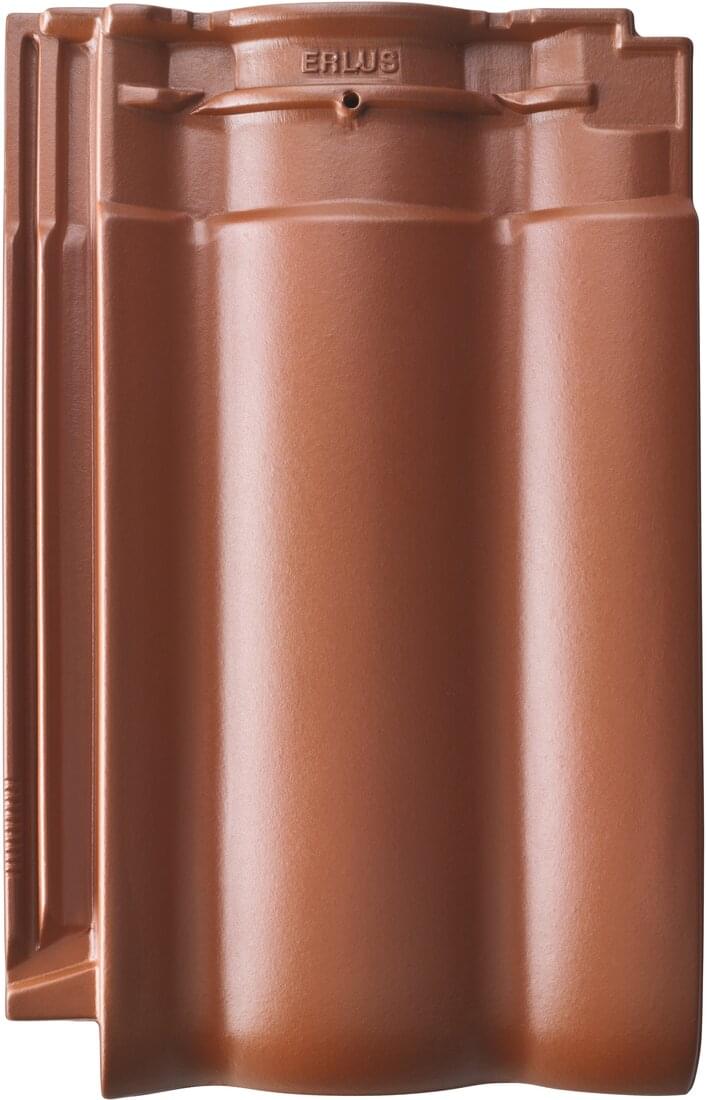

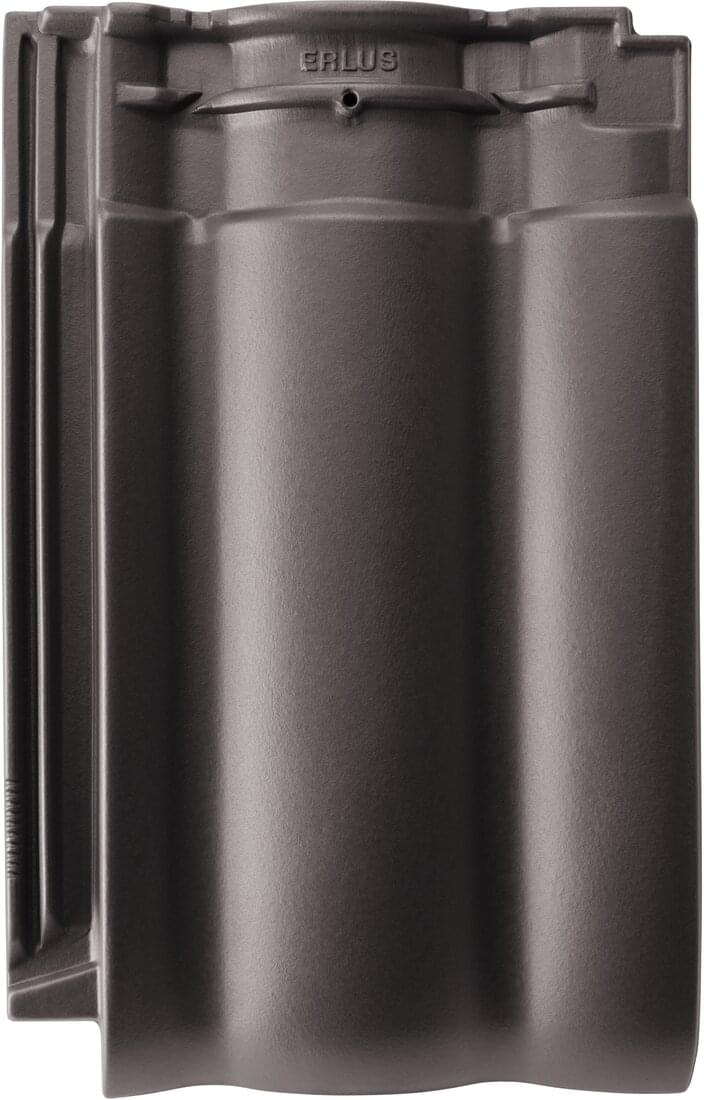

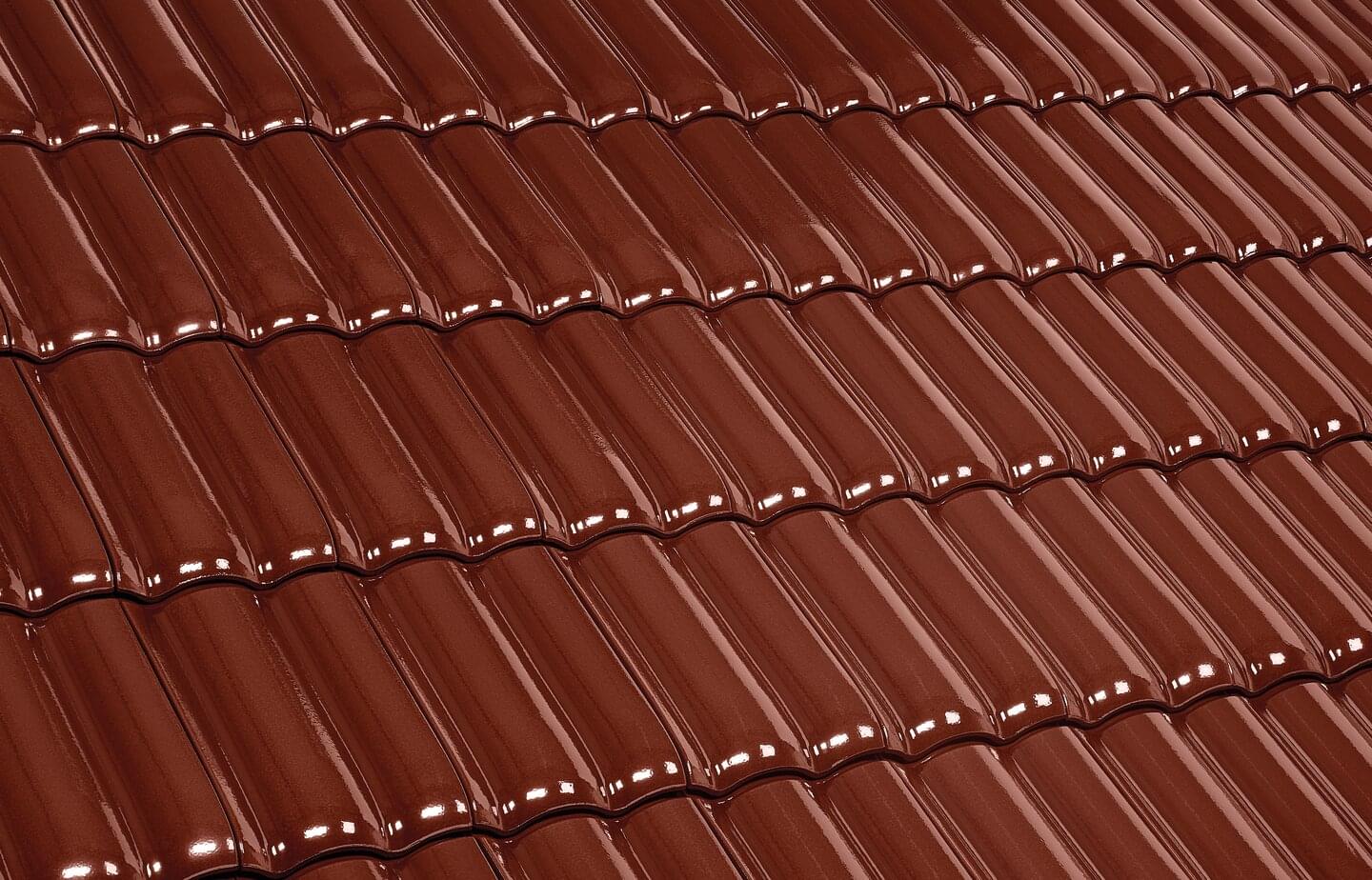

Farbpalette

Rot

2001: Ergoldsbacher Forma®

Technische Daten

Größe:	ca. 29,5 x 46,5 cm
Lattweite:	ca. 37,7 - 39,7 cm
Mittlere Deckbreite:	ca. 25,5 cm
Bedarf je m²:	ab 9,9 Stück
Gewicht nach DIN 1055 einschl. Lattung:	ca. 0,55 kN/m²
Realgewicht ohne Lattung:	ca. 40 kg/m²
Paletteninhalt:	280 Stück
Palettengewicht:	ca. 1.187 kg
Bündelgröße:	5 Stück
Hagelwiderstandsklasse (HW):	4
Lattweitengruppe:	38,5 cm

Weitere technische Daten

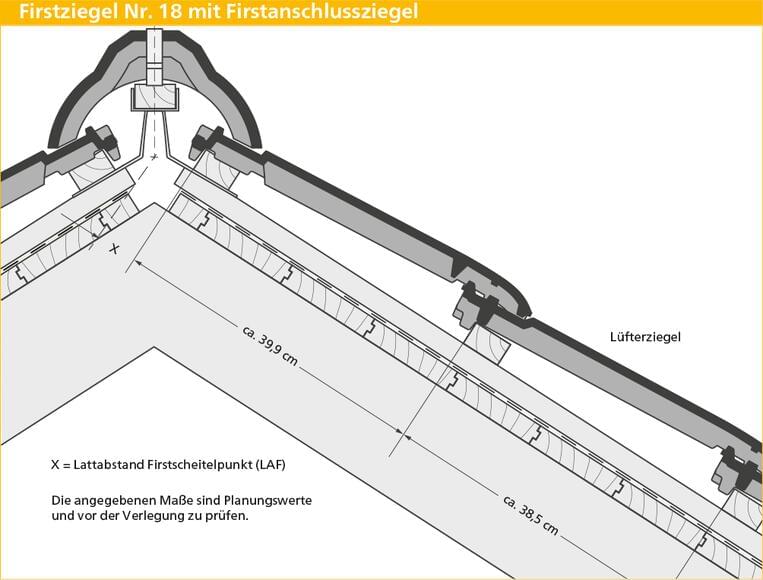

Lattweite Firstanschlussziegel	ca. 39,9 cm

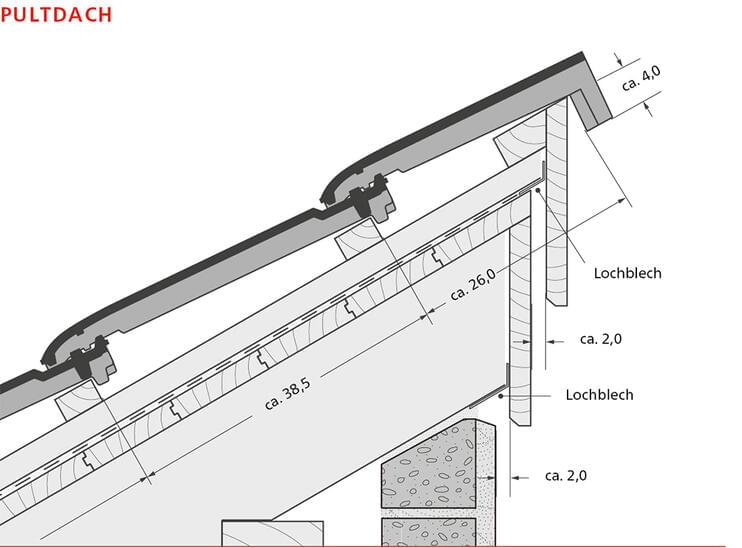

Lattweite Pultdachziegel	ca. 26,0 cm
Mittlere Deckbreite halber / schmaler Ziegel	ca. 12,7 cm

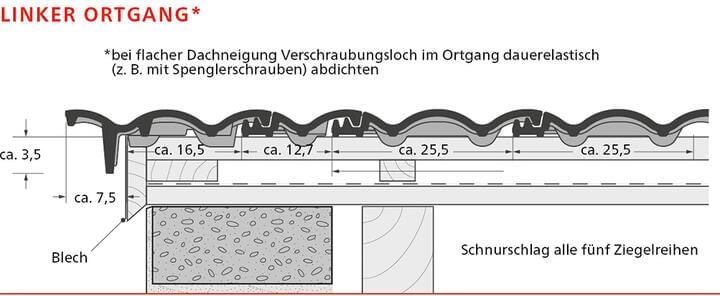

Schnürmaß Ortgangziegel links	ca. 16.5 cm

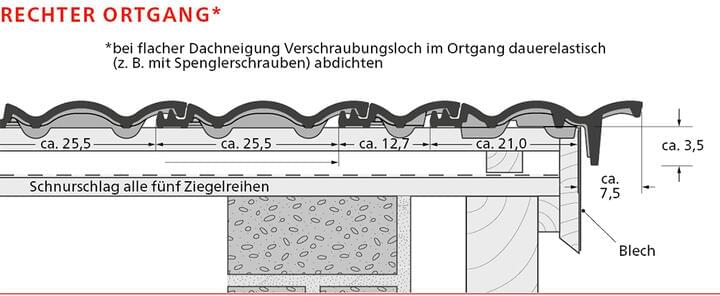

Schnürmaß Ortgangziegel rechts	ca. 21 cm

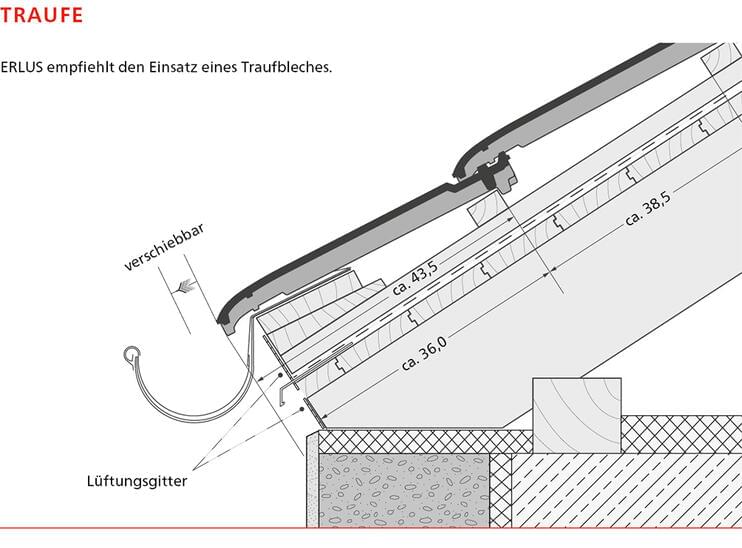

Mittleres Traufenlattmaß	ca. 36 cm

Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm	Firstanschlussziegel¹⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 15	65	60	60	55	50	45	45	55	55	-	-
Firstlüfterziegel Nr. 15 Lü	70	65	60	60	60	55	50	50²⁾	50²⁾	50²⁾	-
Firstziegel Nr. 18	50	40	40	40	35	30	30	35	30	-	-
Firstlüfterziegel Nr. 19 Lü	50	40	35	35	30	30	30	30	-	-	-
Firstziegel Nr. 21	45	40	35	30	30	30	30	30	25	30	25

X-Maß LAF in mm	Maßangaben für Ausführung mit Flächenziegeln²⁾
Dachneigung in °	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
Firstziegel Nr. 15	75	65	65	65	60	60	55	45	55	-	-
Firstlüfterziegel Nr. 15 Lü	75	70	65	65	60	55	-	-	-	-	-
Firstziegel Nr. 18	60	50	45	40	40	35	40	40	35	35	-
Firstlüfterziegel Nr. 19 Lü	55	50	45	40	35	35	40	-	-	-	-
Firstziegel Nr. 21	55	50	45	40	35	35	35	30	35	30	-

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Forma®

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Mehr zum Thema „geeignete regensichernde Zusatzmaßnahmen” finden Sie in unserer technischen Information für Planer und Verarbeiter.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	mind. An.	erhö. An.	2 w.e.A.*	3 w.e.A.*
≥ 22°	Kl. 6	Kl. 6	Kl. 5	Kl. 4
von < 22° bis ≥ 18°	Kl. 4	Kl. 4	Kl. 3	Kl. 3
von < 18° bis ≥ 14°	Kl. 3	Kl. 3	Kl. 3	Kl. 3*
von < 14° bis ≥ 10°	Kl. 2	Kl. 2	Kl. 1	Kl. 1

Zuordnung von Zusatzmaßnahmen für Erlus Dachziegel
Dachneigung	mind. An.	erhö. An.
≥ 22°	Kl. 6	Kl. 6
von < 22° bis ≥ 18°	Kl. 4	Kl. 4
von < 18° bis ≥ 14°	Kl. 3	Kl. 3
von < 14° bis ≥ 10°	Kl. 2	Kl. 2

Dachneigung	2 w.e.A.*	3 w.e.A.*
≥ 22°	Kl. 5	Kl. 4
von < 22° bis ≥ 18°	Kl. 3	Kl. 3
von < 18° bis ≥ 14°	Kl. 3	Kl. 3*
von < 14° bis ≥ 10°	Kl. 1	Kl. 1

* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

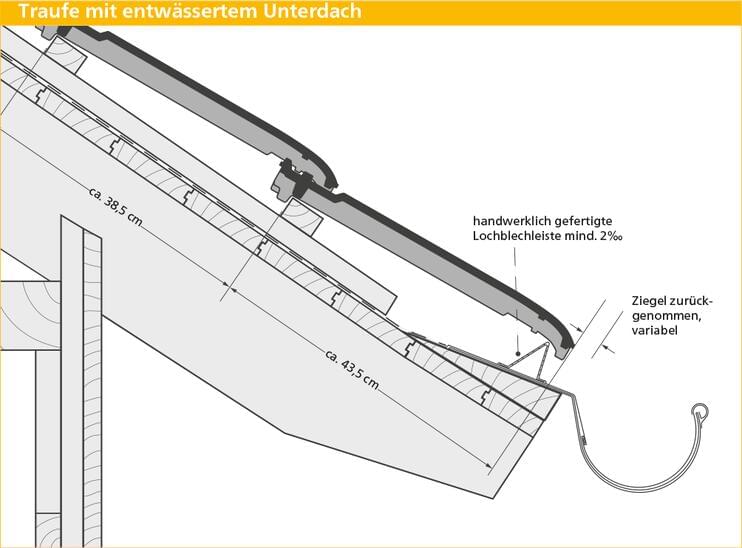

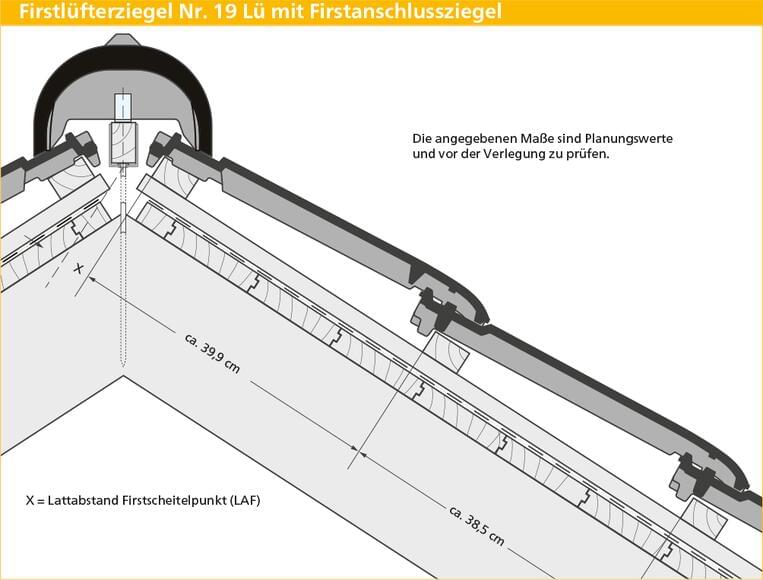

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Forma®

Leichtes Handling 4 kg pro Stück
Regeldachneigung 22° nach Dachdecker-Fachregelwerk
Lattweitengruppe 38,5 cm Modell aus der XXL-Familie
iF-Design-Award-Gewinner
Profitabel einfach und schnell verlegbar, geringe Lattkosten, 10er Format
Große Farbauswahl
Niedrige Profilhöhe ideal für Zelt- und Walmdächer
20 mm Verschiebebereich

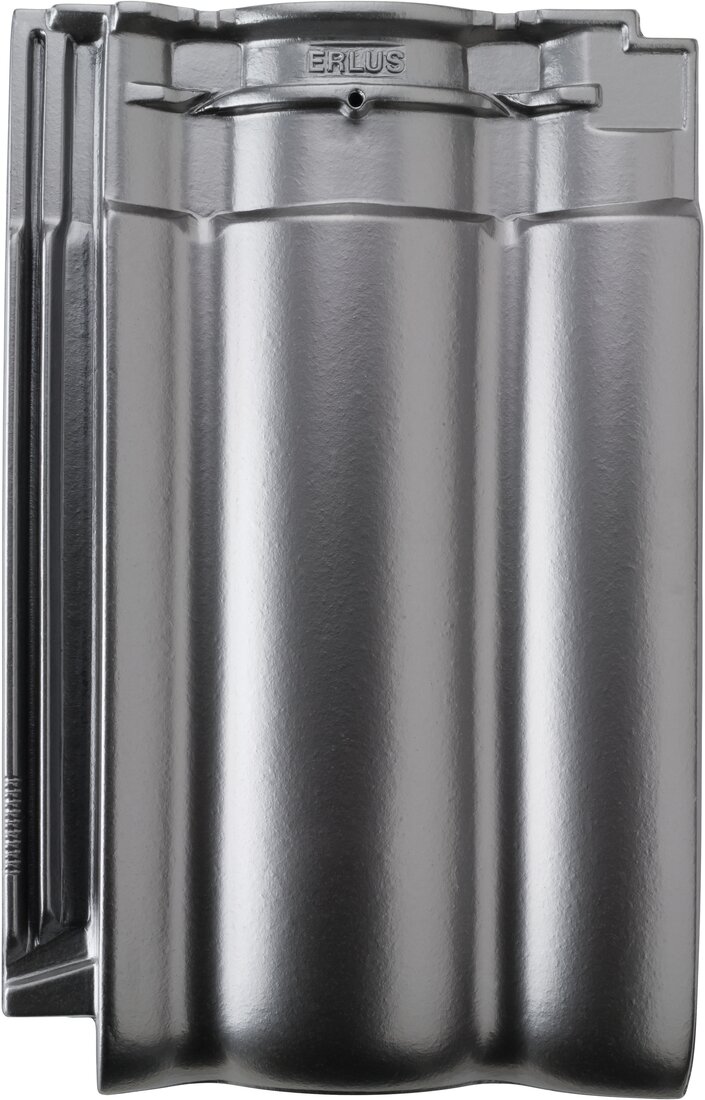

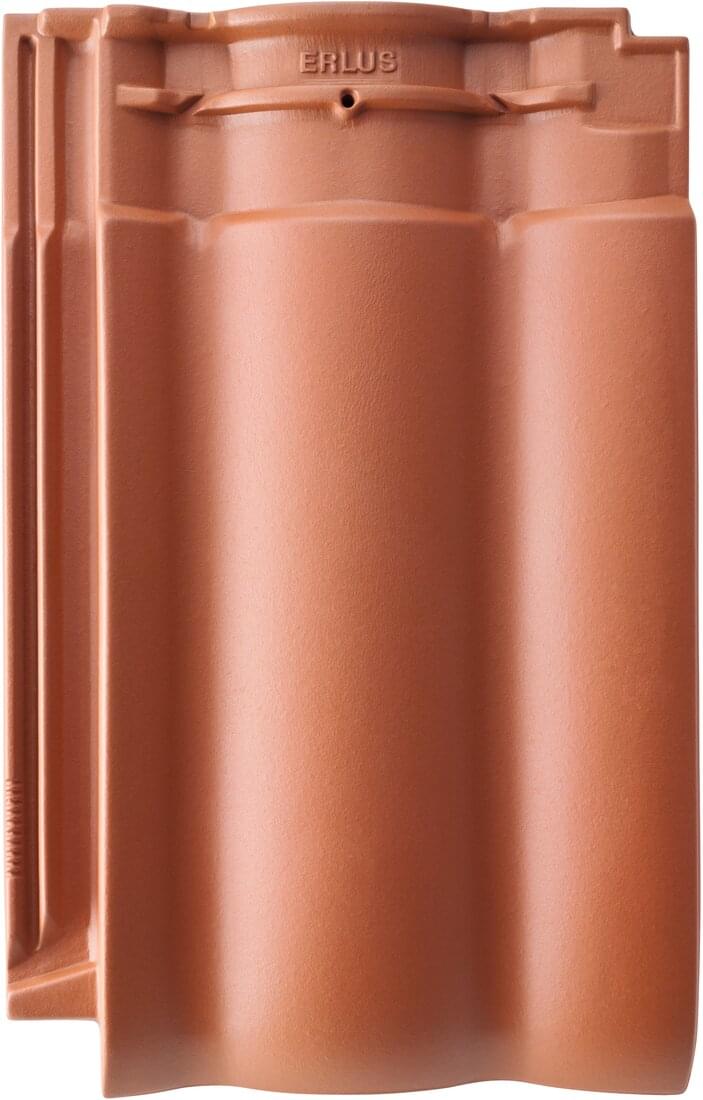

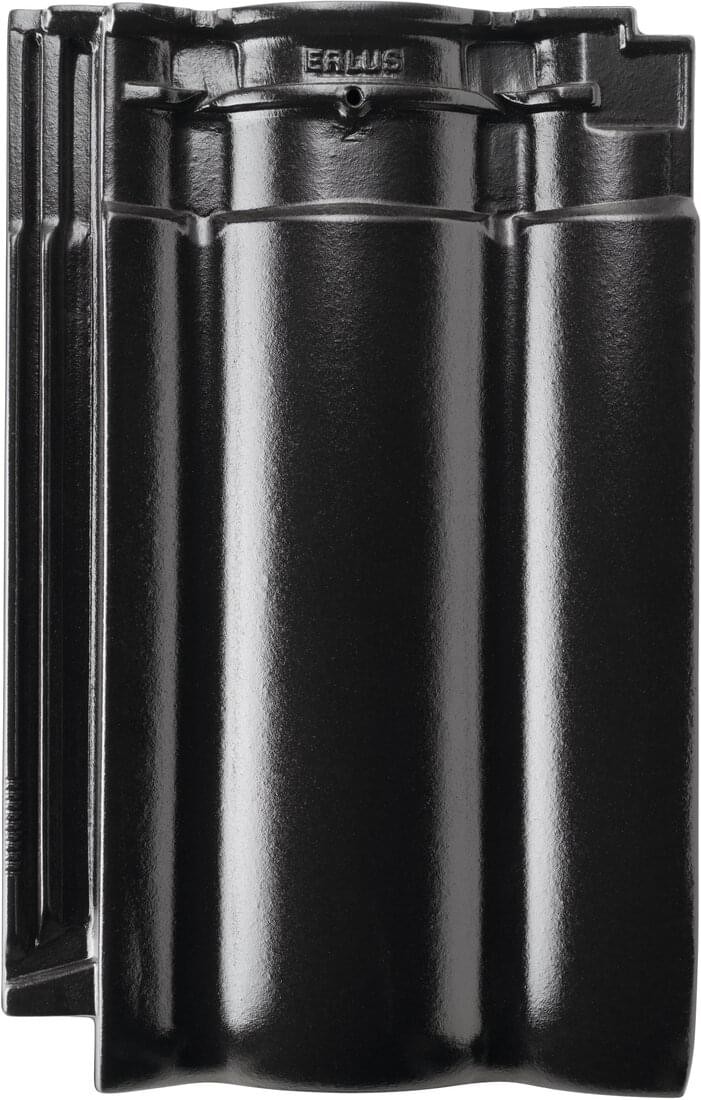

Flächenziegel

ERLUS Standardzubehör

1/2 Ziegel

Ortgangziegel links

Ortgangziegel rechts

Doppelwulstziegel

Firstanschlussziegel

Firstanschluss-Ortgangziegel links

Firstanschluss-Ortgangziegel rechts

Pultdachziegel

Pultdach-Ortgangziegel links

Pultdach-Ortgangziegel rechts

Lüftungsziegel

Schneestoppziegel

Firstziegel Nr. 15

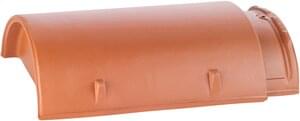

Firstabschlussziegel Nr. 15

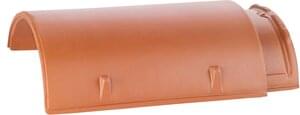

Firstausgleichsziegel Nr. 15

Firstlüfterziegel Nr. 15 Lü

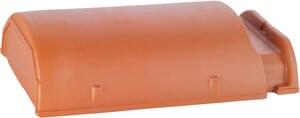

Firstanfangsziegel Nr. 15 Lü

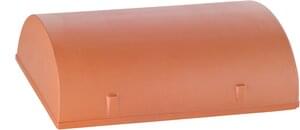

Firstendziegel Nr. 15 Lü

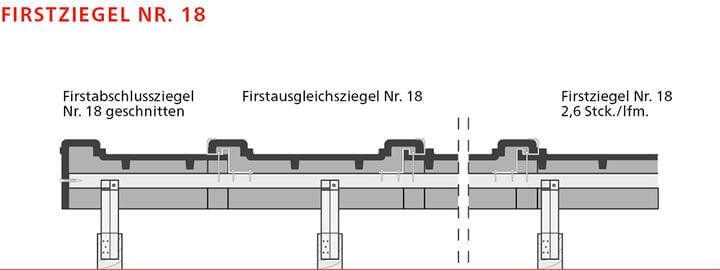

Firstziegel Nr. 18

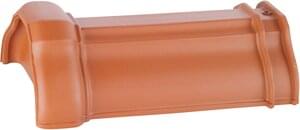

Firstabschlussziegel Nr. 18

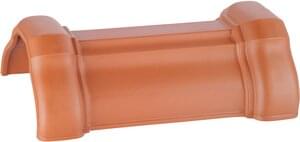

Firstausgleichsziegel Nr. 18

Firstlüfterziegel Nr. 19 Lü

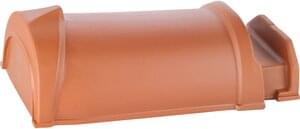

Firstanfangsziegel Nr. 19 Lü

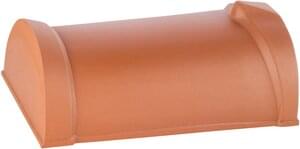

Firstendziegel Nr. 19 Lü

Firstziegel Nr. 21

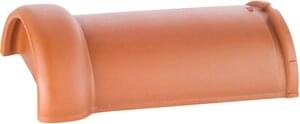

Firstabschlussziegel Nr. 21

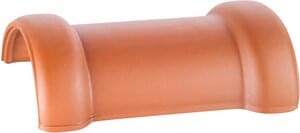

Firstausgleichsziegel Nr. 21

ERLUS Markenzubehör

ALU-SYSTEM Sanitärlüfter DN 125 komplett

ALU-SYSTEM Antennenhaube

ALU-SYSTEM Durchführungsziegel für Solaranlagen

ALU-SYSTEM Schneefanggitterhalter

ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang

ALU-SYSTEM Schneefangdoppelrohrhalter

ALU-SYSTEM Schneefangrundrohr, 2 m lang

ALU-SYSTEM Rohrverbinder für Schneefangrundrohr

ALU-SYSTEM Rundholzhalter

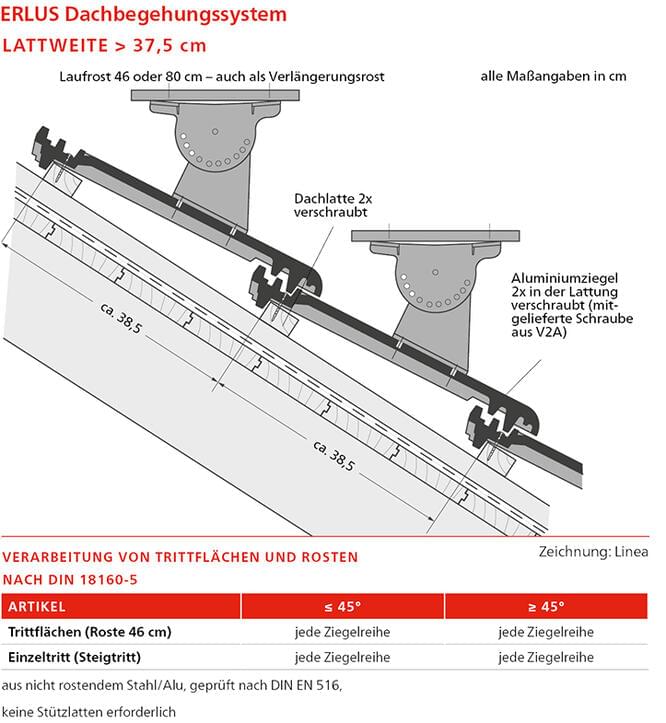

ALU-SYSTEM Steigtritt

ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten

ALU-SYSTEM Verlängerungsrost 80 x 25 cm

ALU-SYSTEM Laufrosthalter unbeschichtet

ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A

ALU-SYSTEM Solarträger

KERAMIK Firstendscheibe mit ERLUS-Logo

KERAMIK Verlängerungsplatte universal für Firstabschlussziegel

KERAMIK Walmkappe für Firstziegel Nr. 15

KERAMIK Walmkappe für Firstziegel Nr. 18

KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger

KERAMIK Walmkappe für Firstziegel Nr. 19 Ender

KERAMIK Walmkappe für Firstziegel Nr. 21

KERAMIK Zeltdachspitze für Firstziegel Nr. 15

KERAMIK Gratanfänger für Firstziegel Nr. 18

KERAMIK Gratanfänger für Firstziegel Nr. 19

KERAMIK Gratanfänger für Firstziegel Nr. 21

Universal ERLUS Sturmklammer I M

Universal ERLUS Sturmklammer II M

Firstklammer Nr. 15 / 17

Firstklammer Nr. 15/17 Lü

Firstklammer Nr. 18/21

Firstklammer Nr. 19 Lü

Gratlüfterband aus Alu - 31 cm x 5 m

Traufenschutzband

Traufenlüfterkamm

Firstendscheibe aus Alu, flach

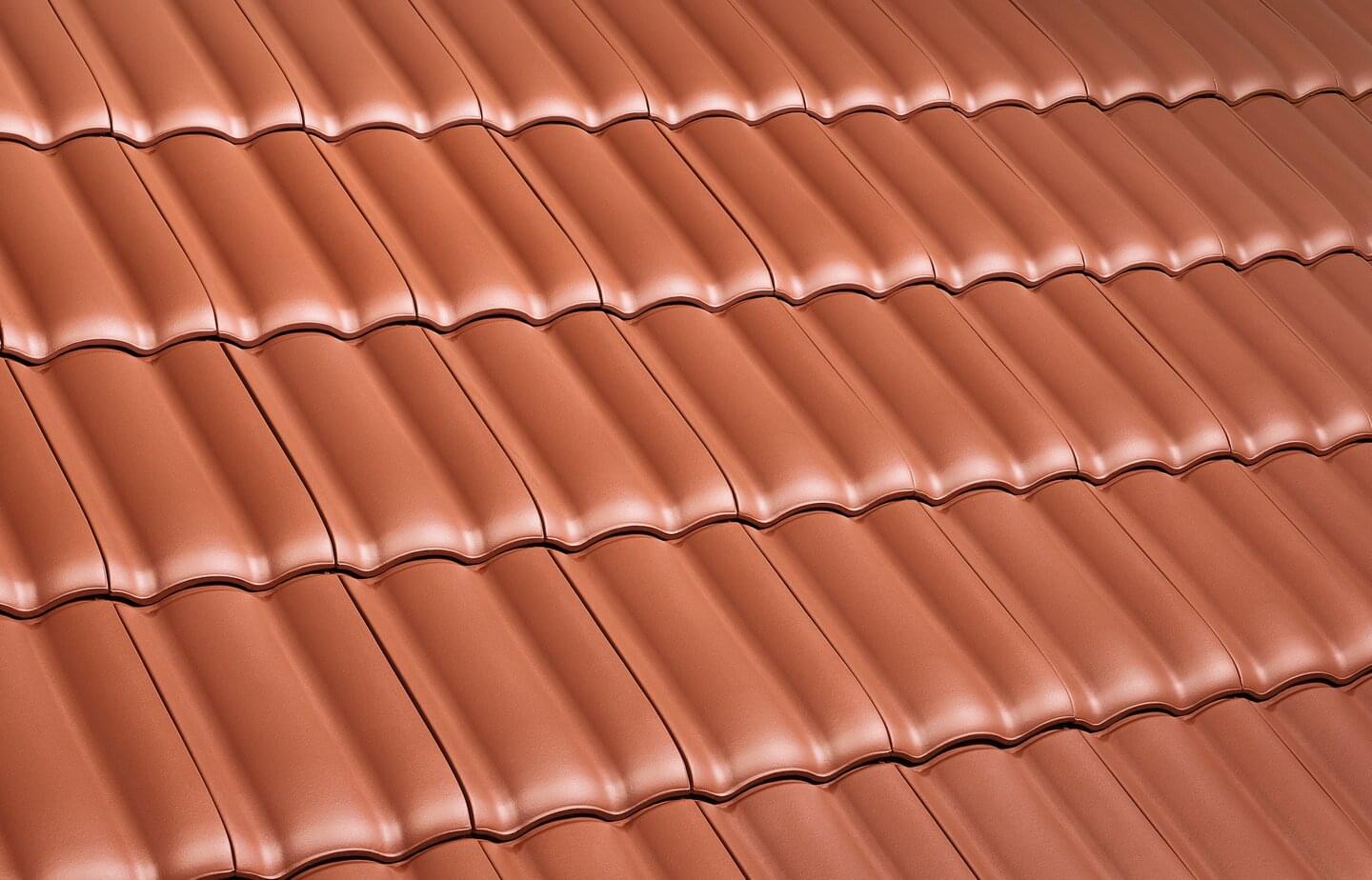

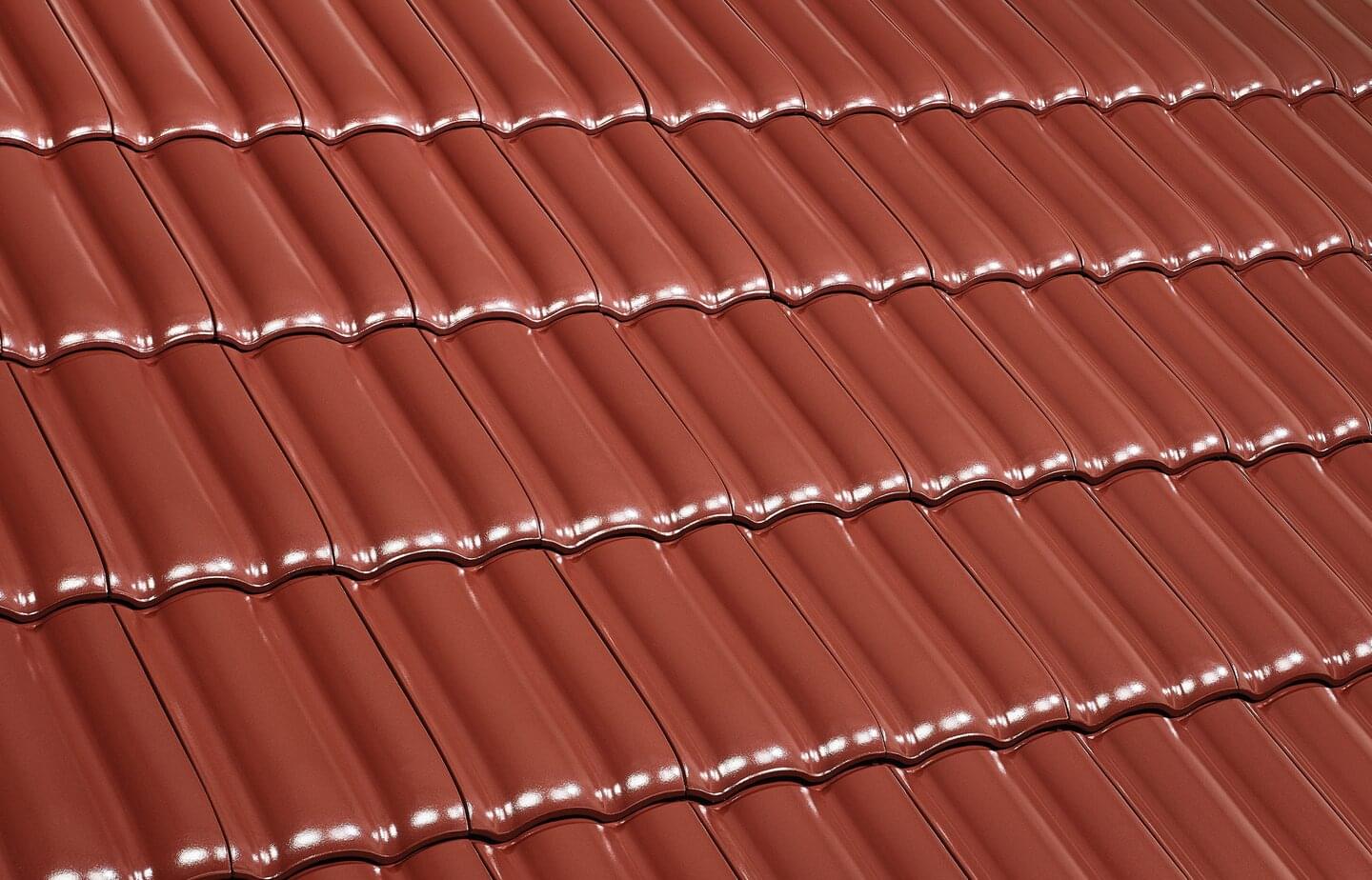

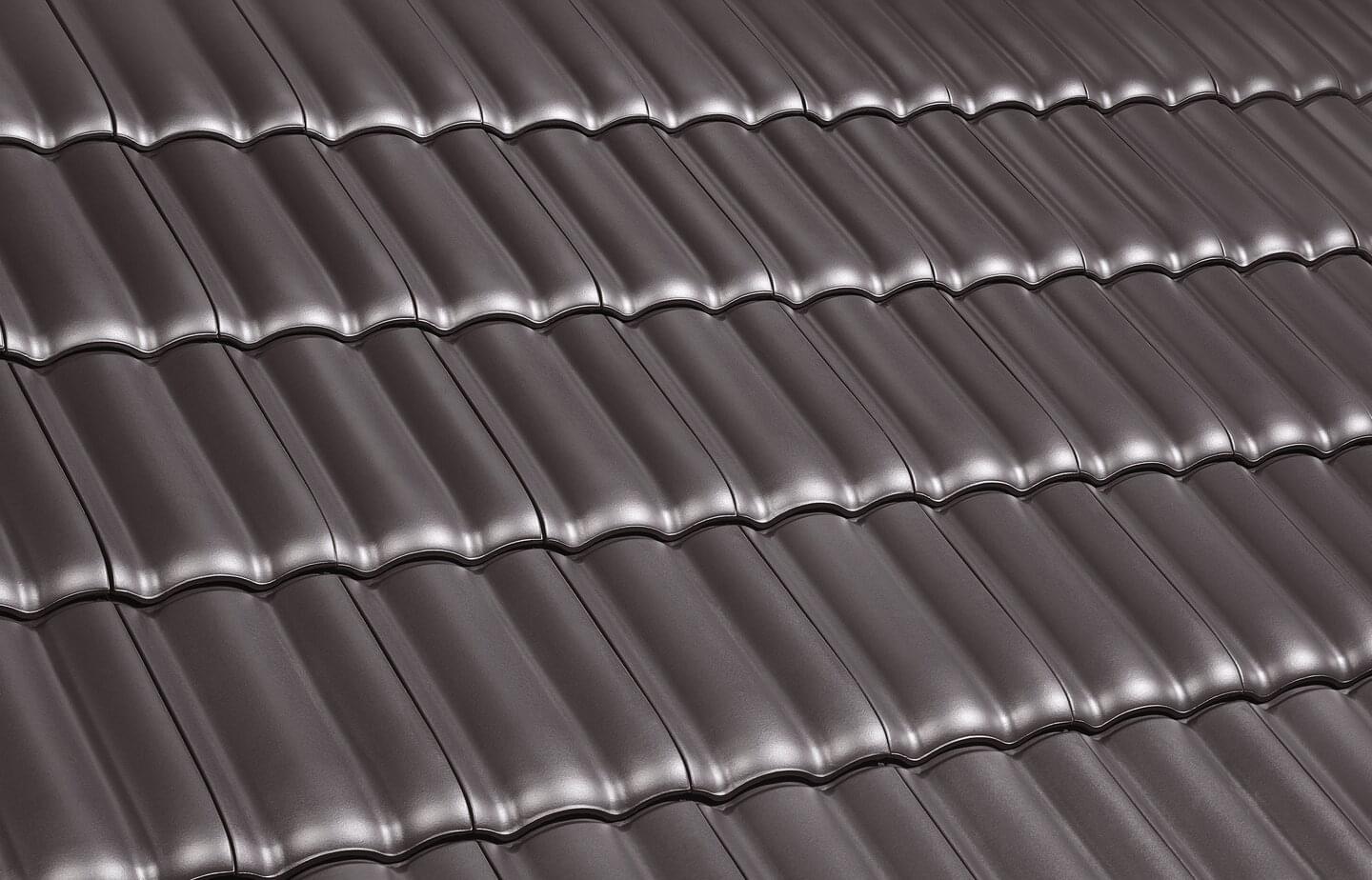

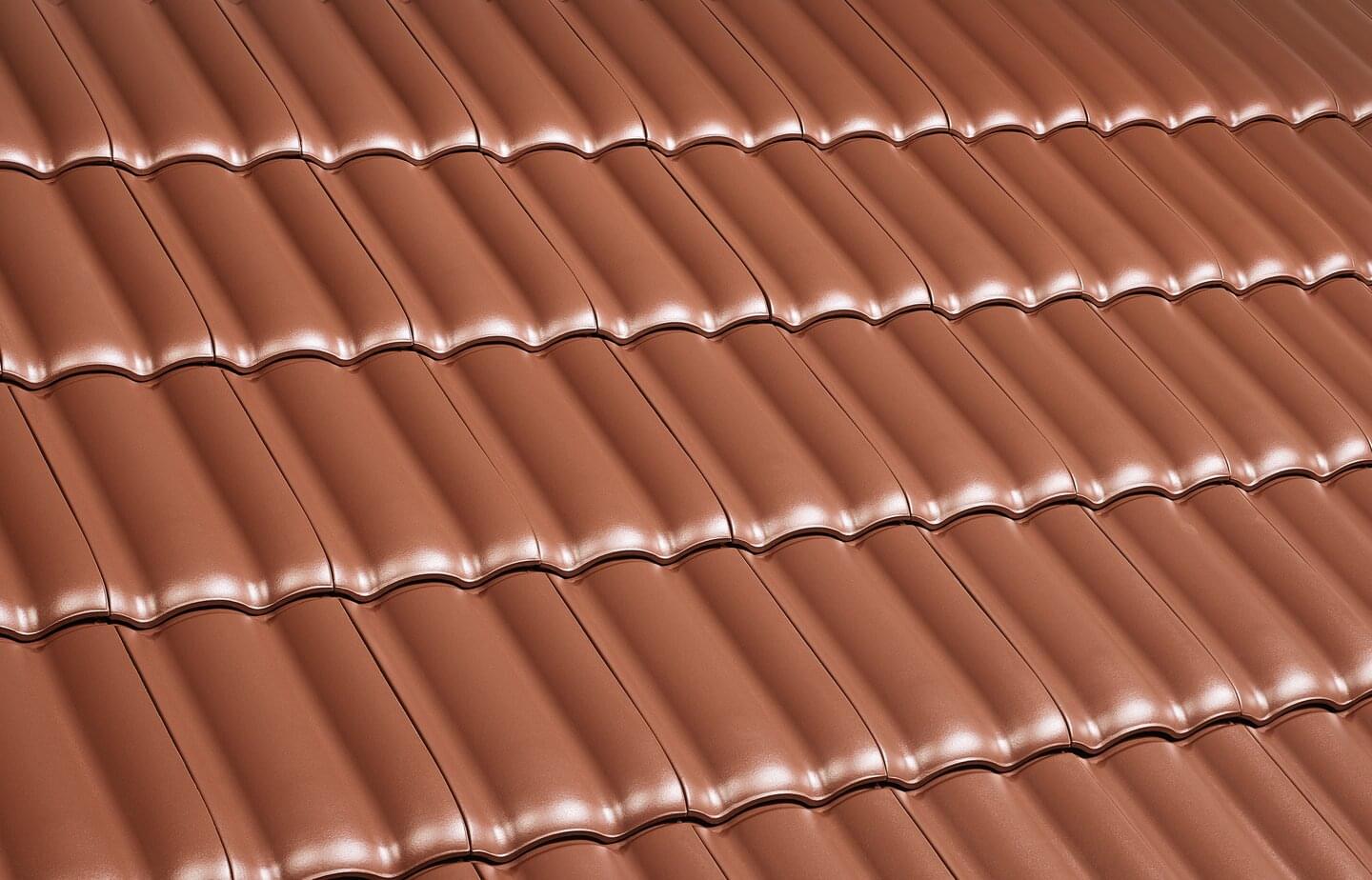

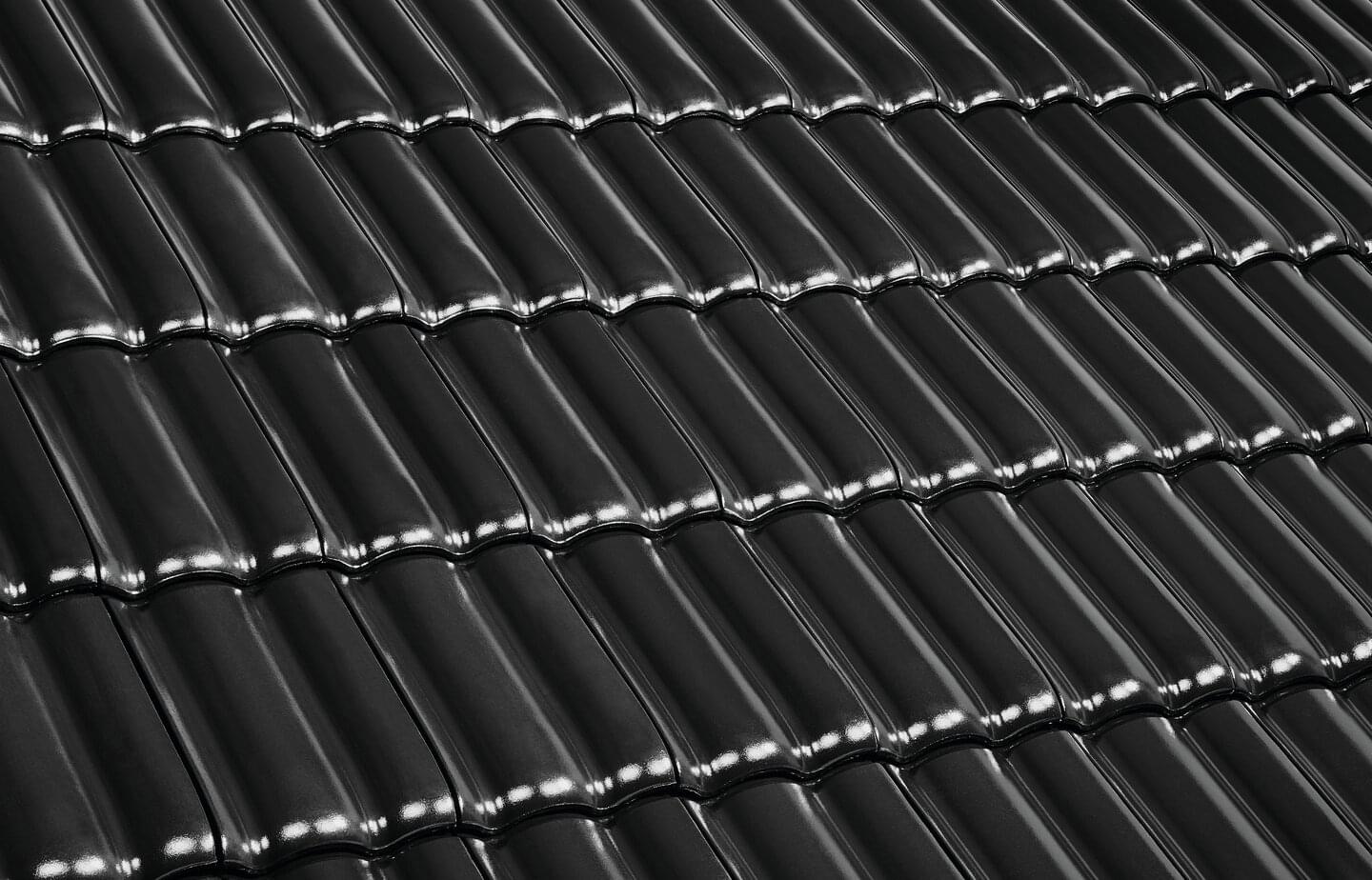

Dachflächen

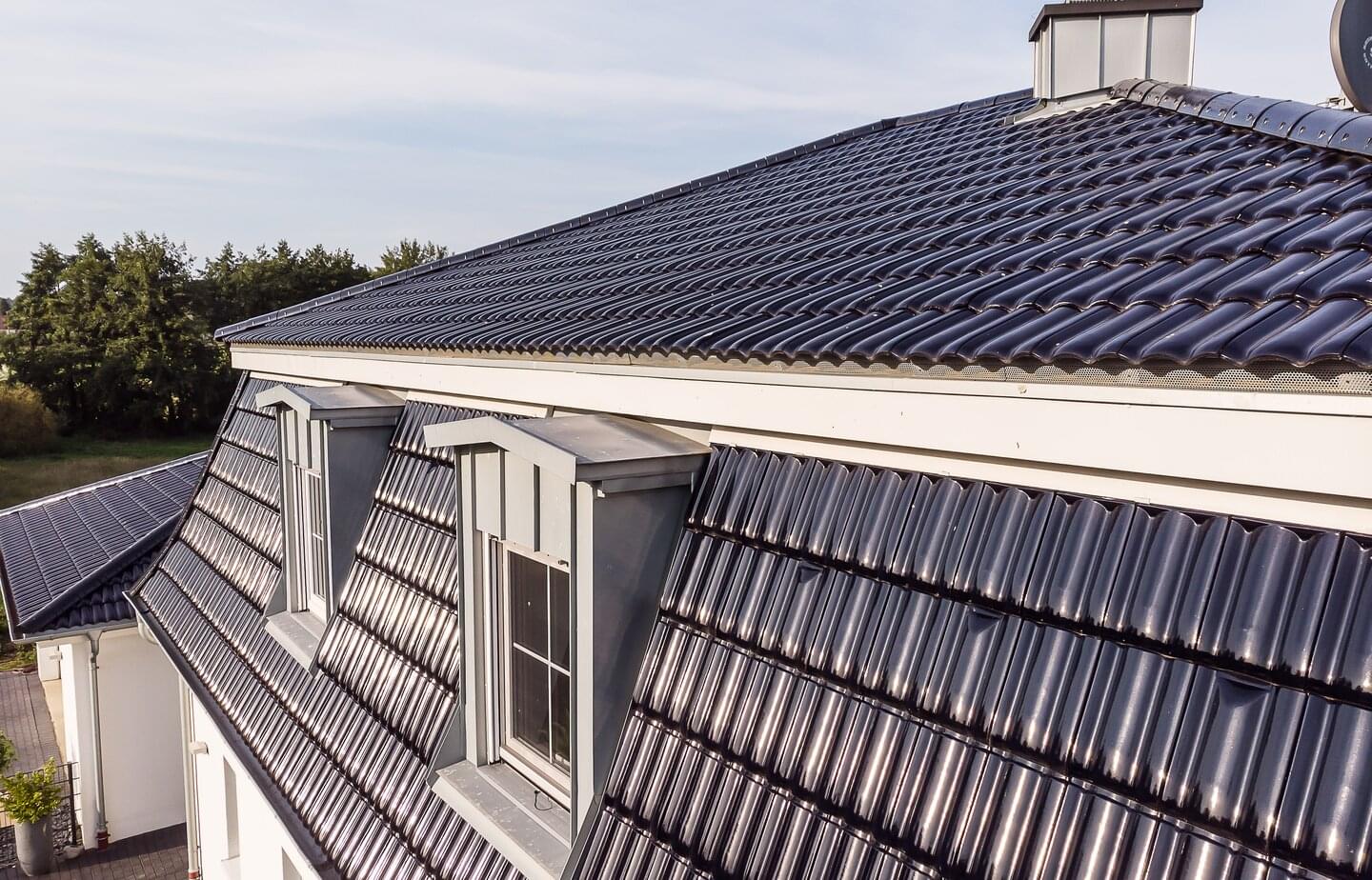

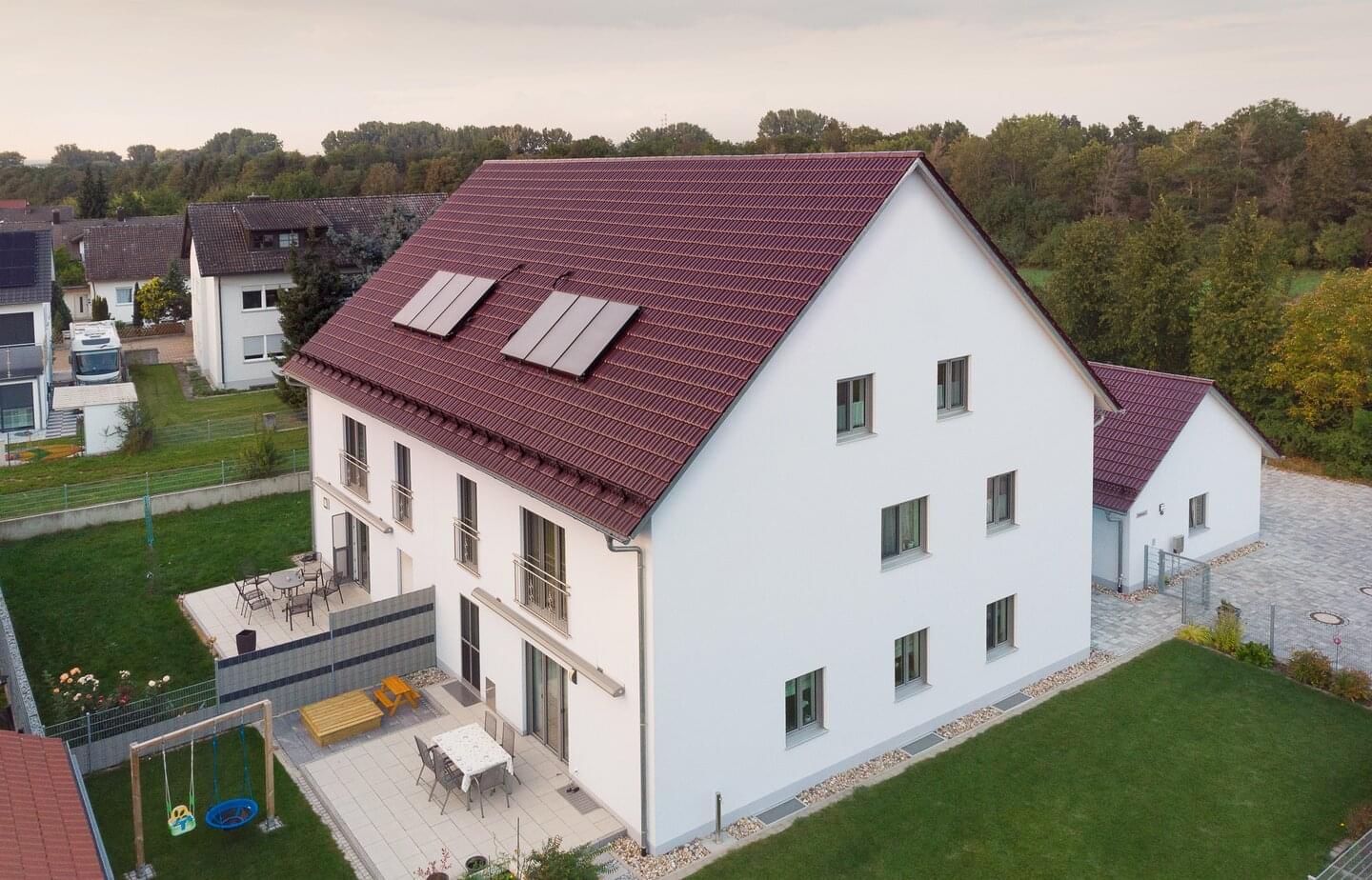

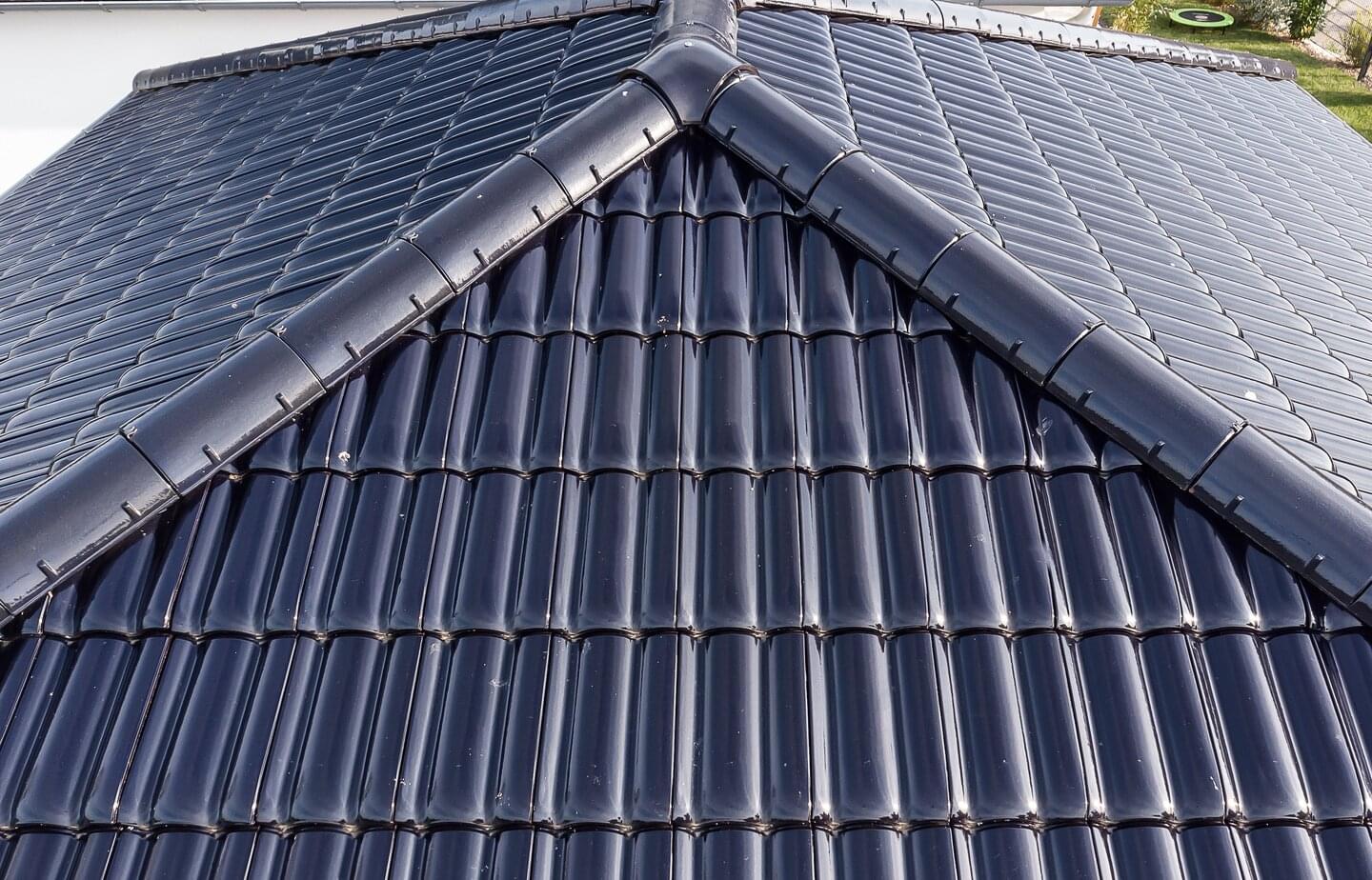

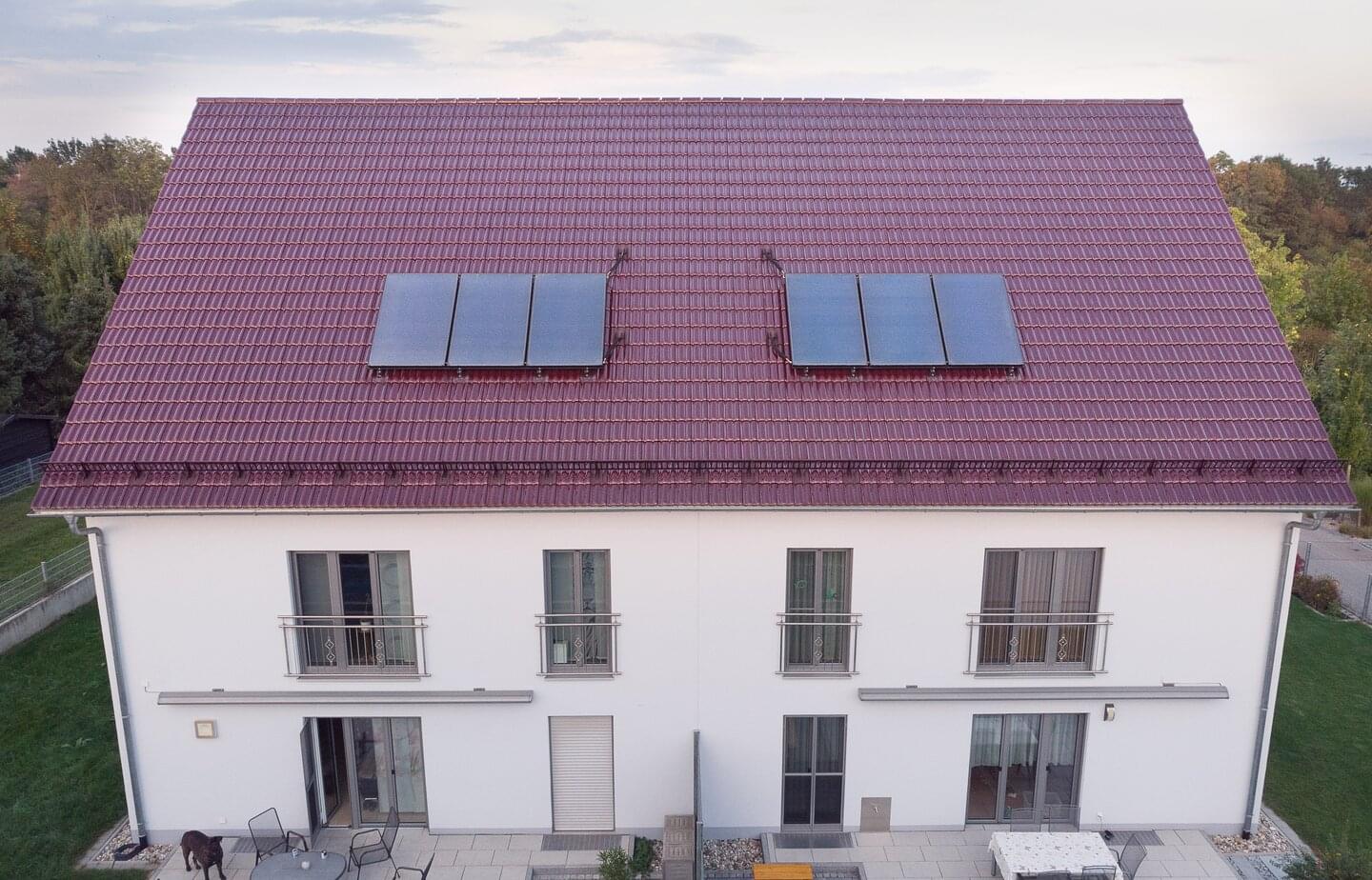

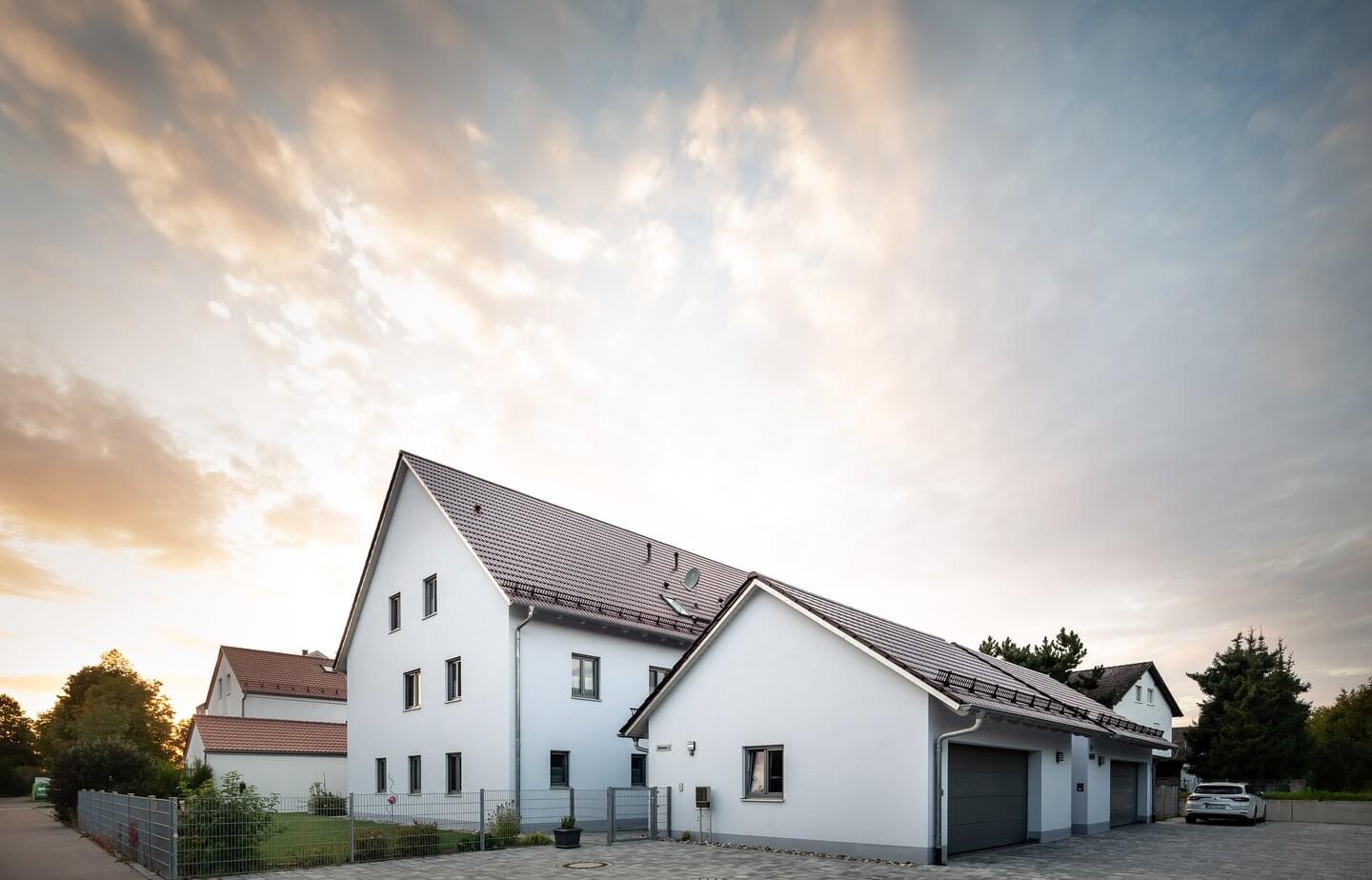

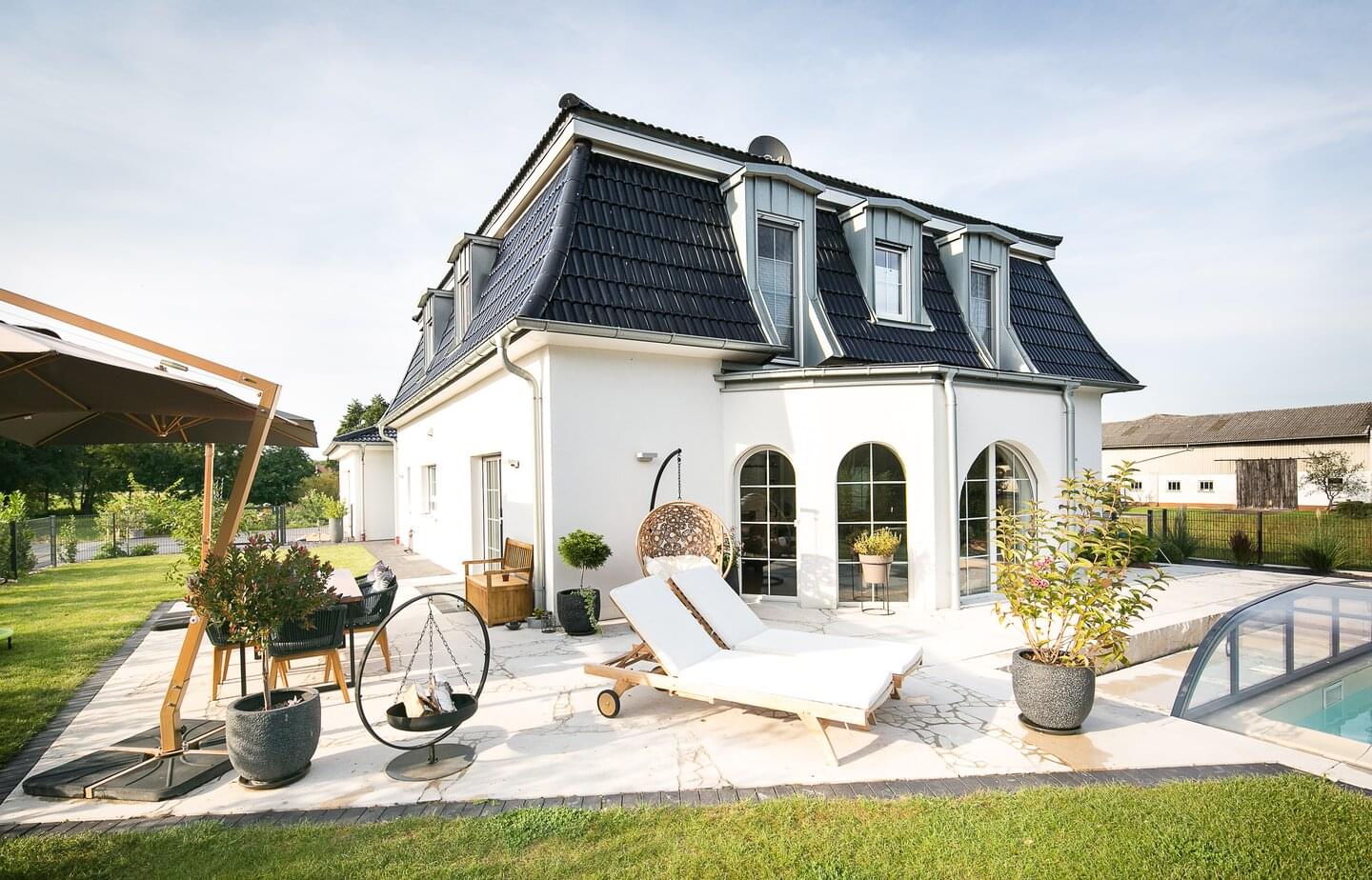

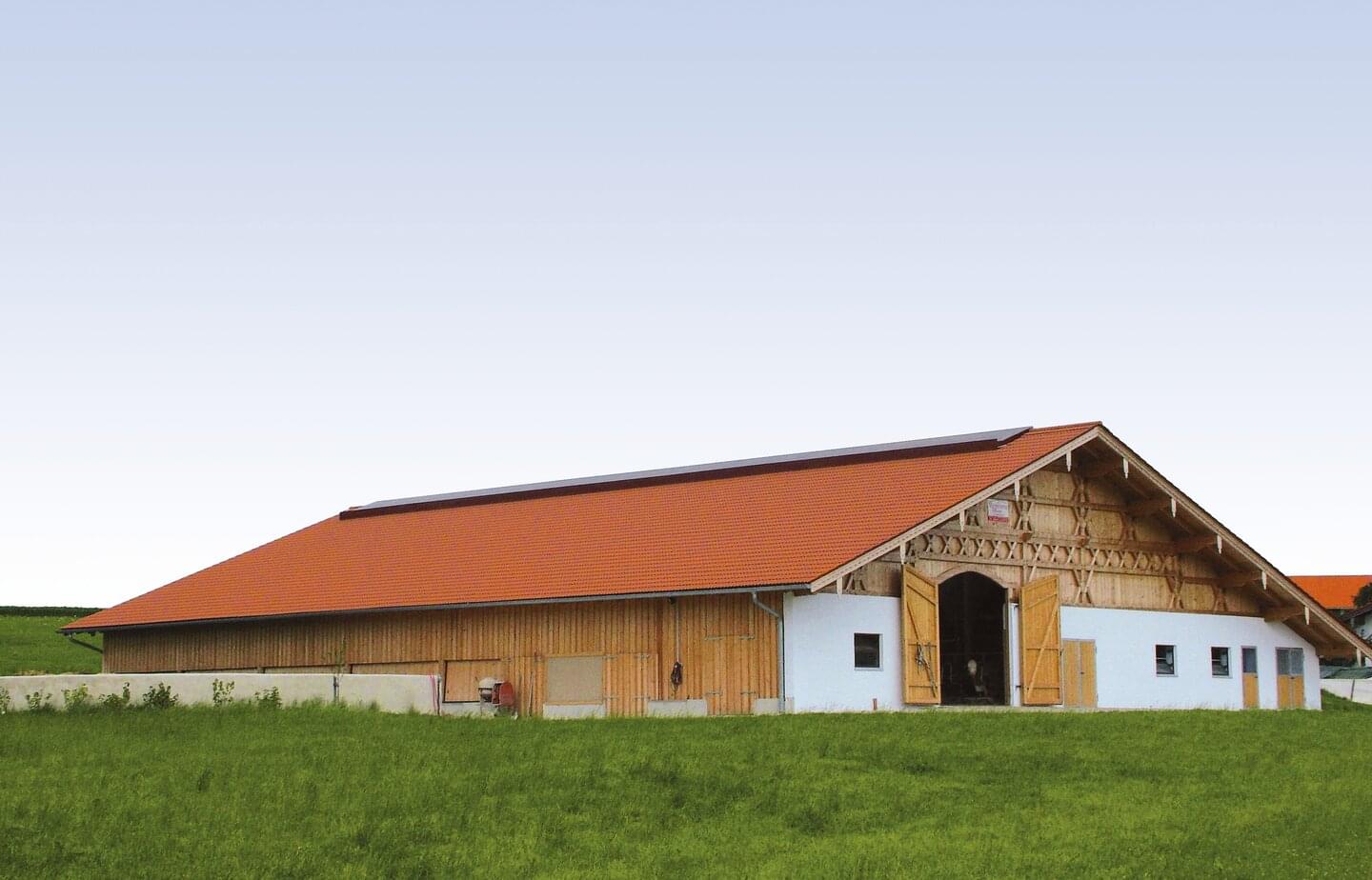

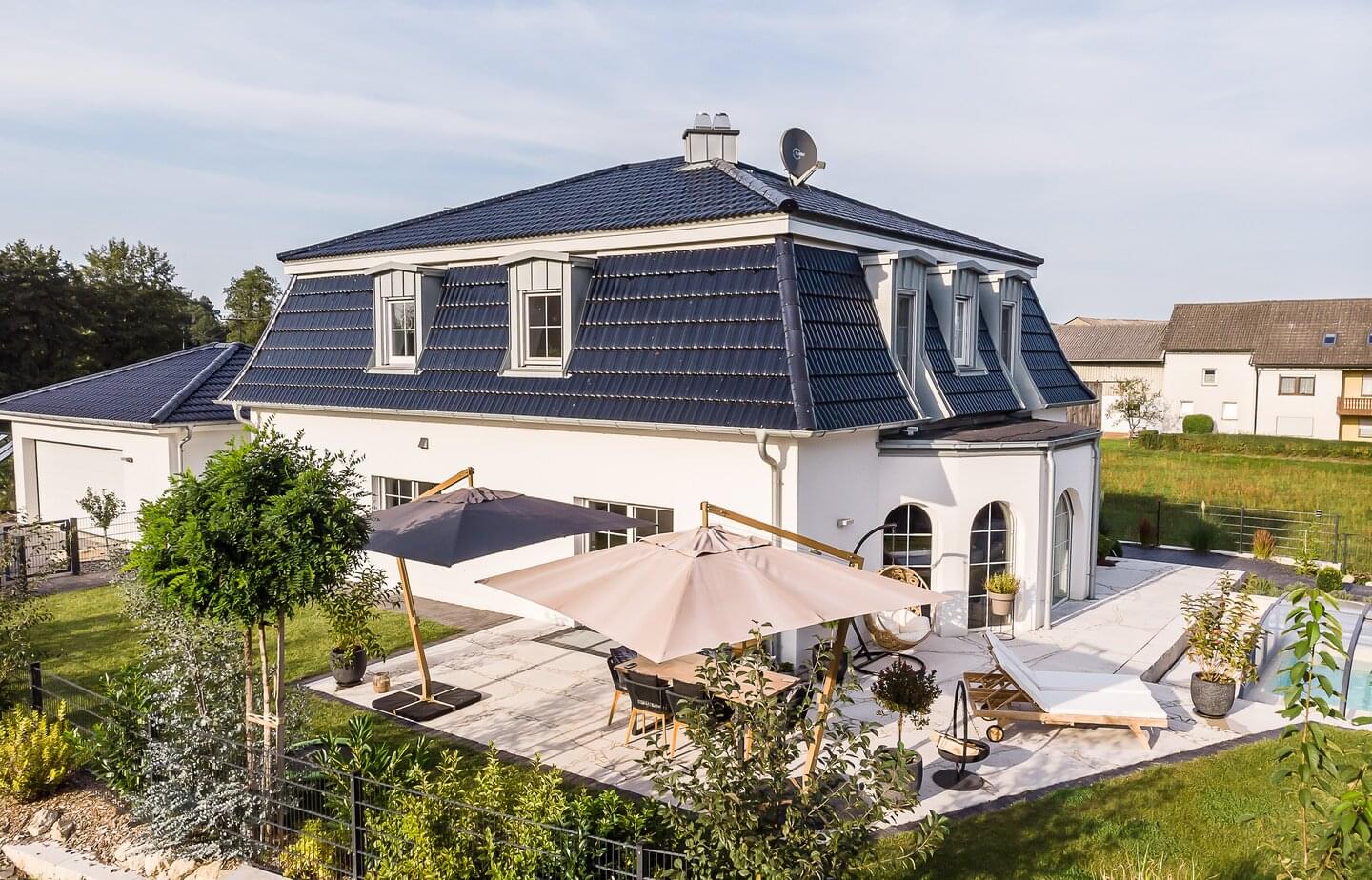

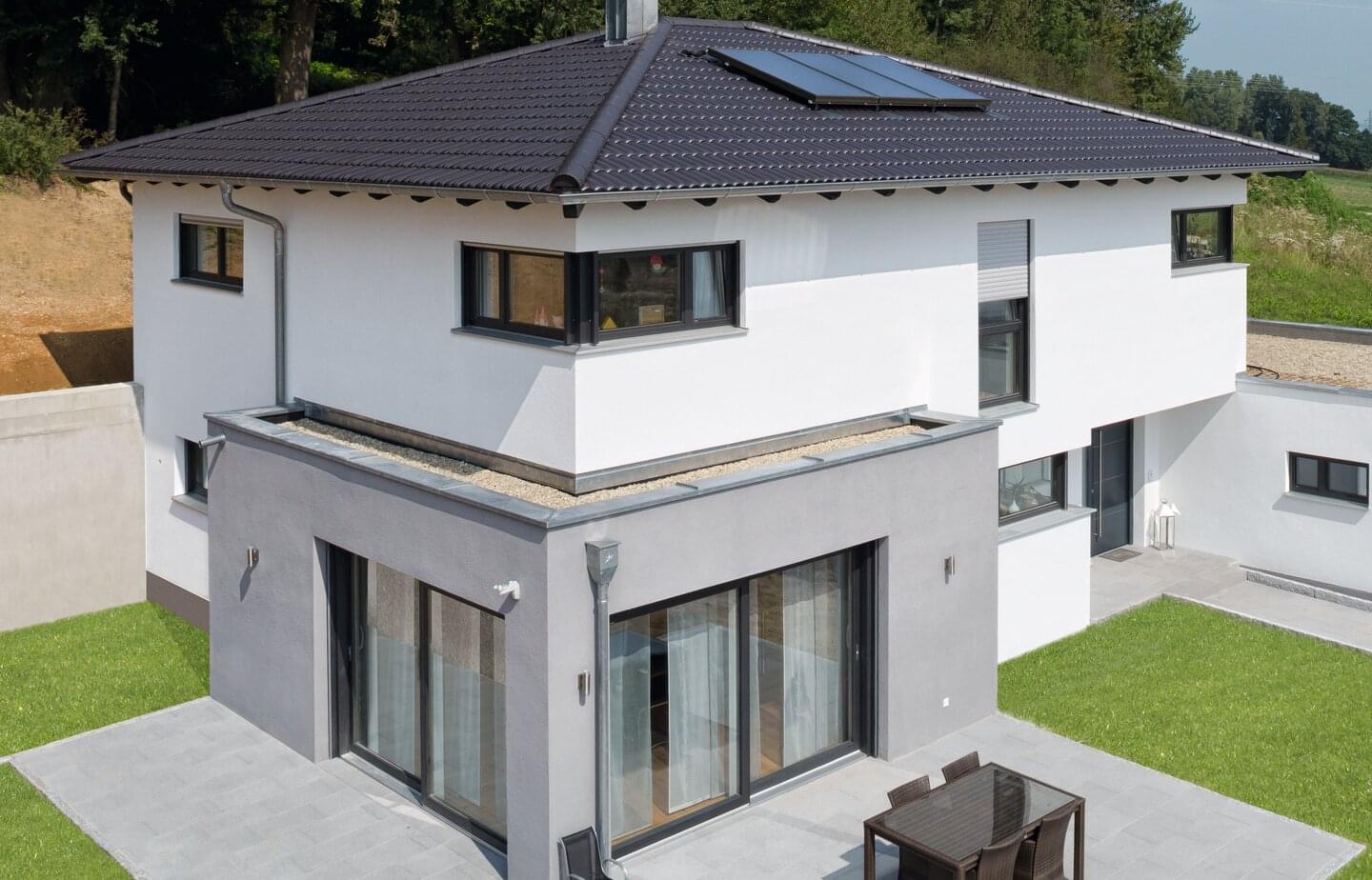

Referenzobjekte

2001: Ergoldsbacher Forma®

Eine kluge Verbindung von Design und Wirtschaftlichkeit

Den Ergoldsbacher Forma® charakterisiert eine weiche, wohlproportionierte Form, die unverwechselbar und am Markt einzigartig ist. Zu moderner Architektur passt der Designziegel besonders gut und dank seiner schönen Farben verleiht er auch sanierten Objekten ein sehr individuelles Aussehen. Wie alle Ergoldsbacher Dachziegel aus der Lattweitengruppe 38,5 cm ist diese Flachdachpfanne sehr schnell zu verlegen und wegen ihrer niedrigen Profilhöhe für Zelt- und Walmdächer bestens geeignet.

Bedarf / m²: ab 9,9 Stück

Mindestdachneigung: 10 °

Regeldachneigung: 22 °
