Ergoldsbacher Mönchpfanne

Farbpalette
Naturrot

Technische Daten

Größe: ca. 24,5 x 41,5 cm
Lattweite: ca. 33,7 cm
Mittlere Deckbreite: ca. 20,8 cm
Bedarf je m²: ca. 14,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,80 kN/m²
Realgewicht ohne Lattung: ca. 65 kg/m²
Paletteninhalt: 128 Stück
Palettengewicht: ca. 620 kg
Bündelgröße: 5 Stück
Hagelwiderstandsklasse (HWK): 4
Lattweitengruppe: modellabhängig
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 7 110 100 90 90 80 80 70 70 70 - -
Firstziegel Nr. 15 100 90 90 90 80 80 80 80 80 80 70
X-Maß LAF in mm Flächenziegel2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 7 40 35 30 30 30 30 35 10 - - -
Firstziegel Nr. 15 50 35 30 30 55 45 45 20 10 - -

1) ohne Alu-First- und Gratlüfterband2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Mönchpfanne

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend der Regel der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen
Dachneigungkeine weitere erh. Anf. *eine weitere erh. Anf. *
≥ 22° Klasse 6 Klasse 6
von < 22° bis ≥ 18° Klasse 4 Klasse 4
von < 18° bis ≥ 14° Klasse 3 Klasse 3
von < 14° bis ≥ 10° Klasse 2 Klasse 2
Dachneigungzwei weitere erh. Anf. *drei weitere erh. Anf. *
≥ 22° Klasse 5 Klasse 4
von < 22° bis ≥ 18° Klasse 3 Klasse 3
von < 18° bis ≥ 14° Klasse 3 Klasse 3*
von < 14° bis ≥ 10° Klasse 1 Klasse 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

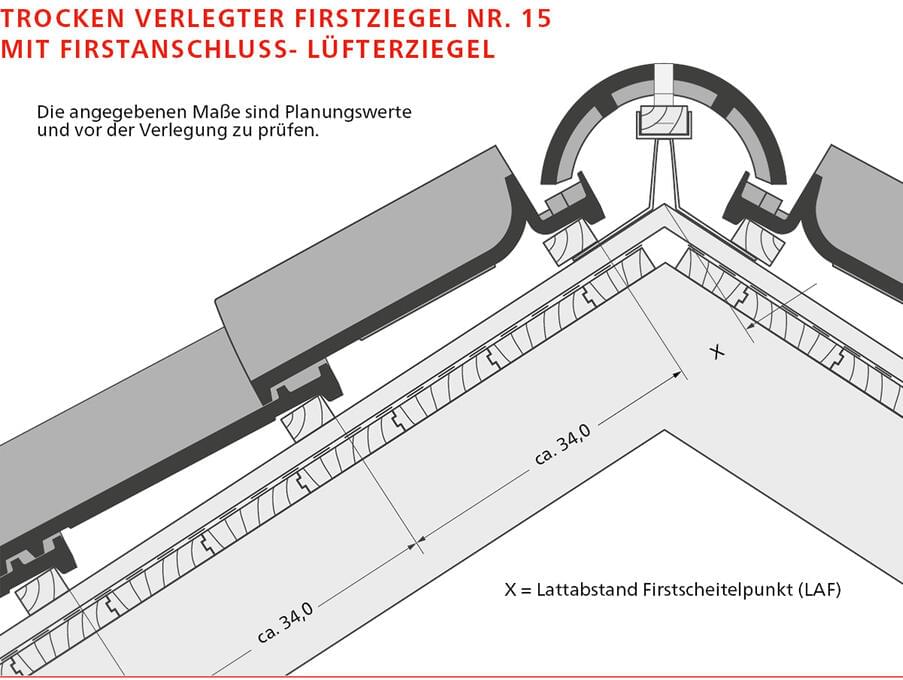

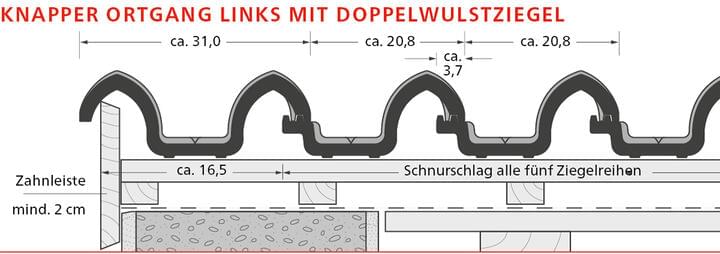

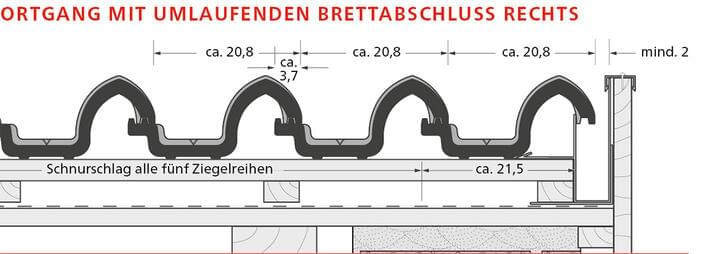

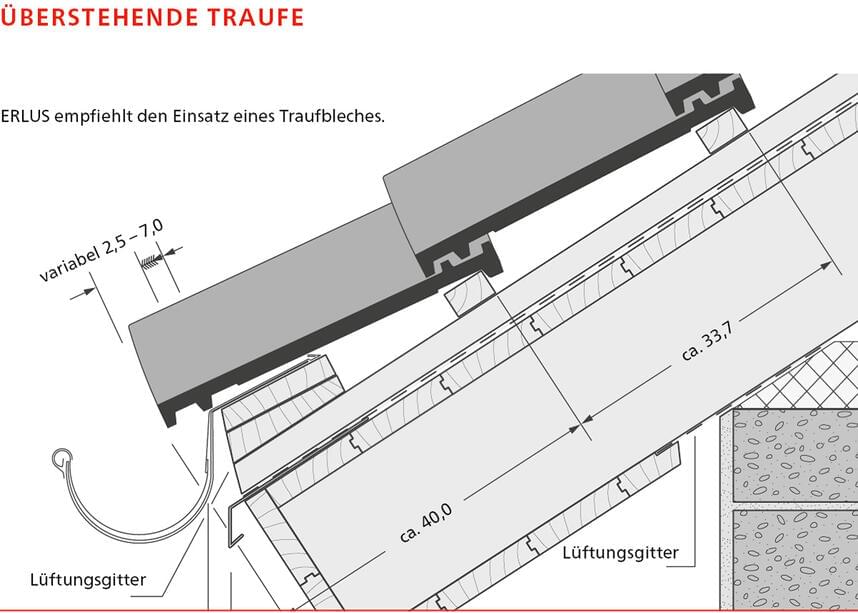

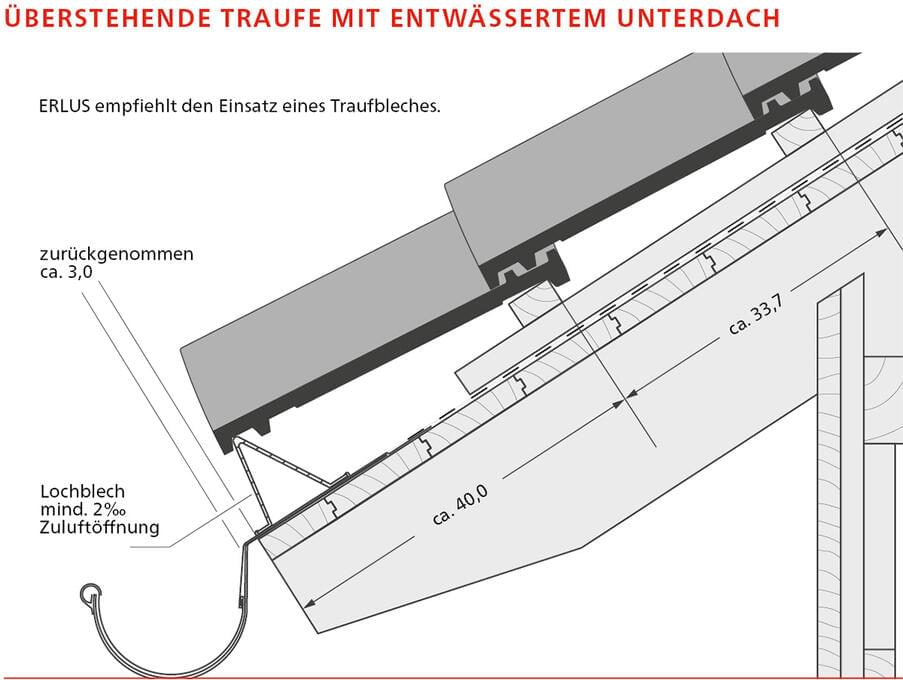

Technische Zeichnungen

Diese Argumente sprechen für die Ergoldsbacher Mönchpfanne

  • Zubehör aus einer Hand

  • Verlegefreundlicher im Vergleich zu Mönch-/ Nonnenziegeln

  • Konische Wulst-Optik wie Mönch-/ Nonnenziegel

  • Ausgeprägte Licht- und Schattenwirkung durch hohes Profil

  • Besonders regensicher durch hohe Seitenverfalzung

  • Regeldachneigung 22°

  • Ideal für den Denkmalschutz

  • Besonders robust und bruchsicher

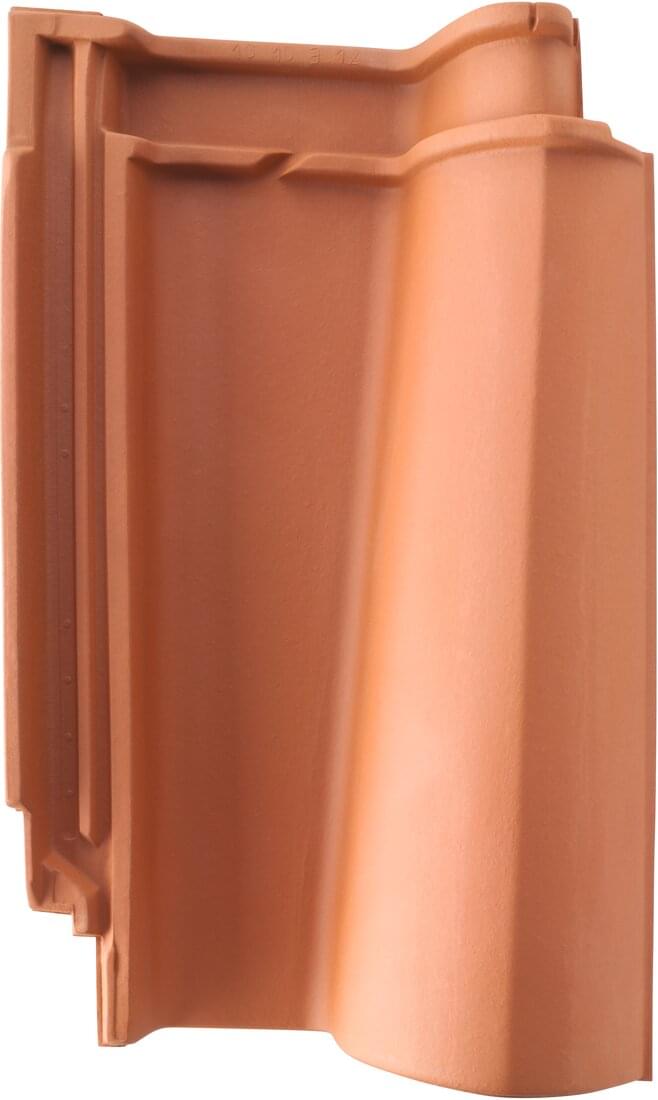

Flächenziegel

Flächenziegel

ERLUS Standardzubehör

Doppelwulstziegel
Firstanschluss-Lüfterziegel
Firstanschluss-Lüfter-Doppelwulstziegel
Traufziegel
Trauf-Doppelwulstziegel
Firstziegel Nr. 7
Firstabschlussziegel Nr. 7
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15

ERLUS Markenzubehör

KERAMIK Sanitärlüfter schlagregensicher
Keramische Antenne
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15
Universal ERLUS Sturmklammer II X 30/50
Universal ERLUS Sturmklammer II X 40/60

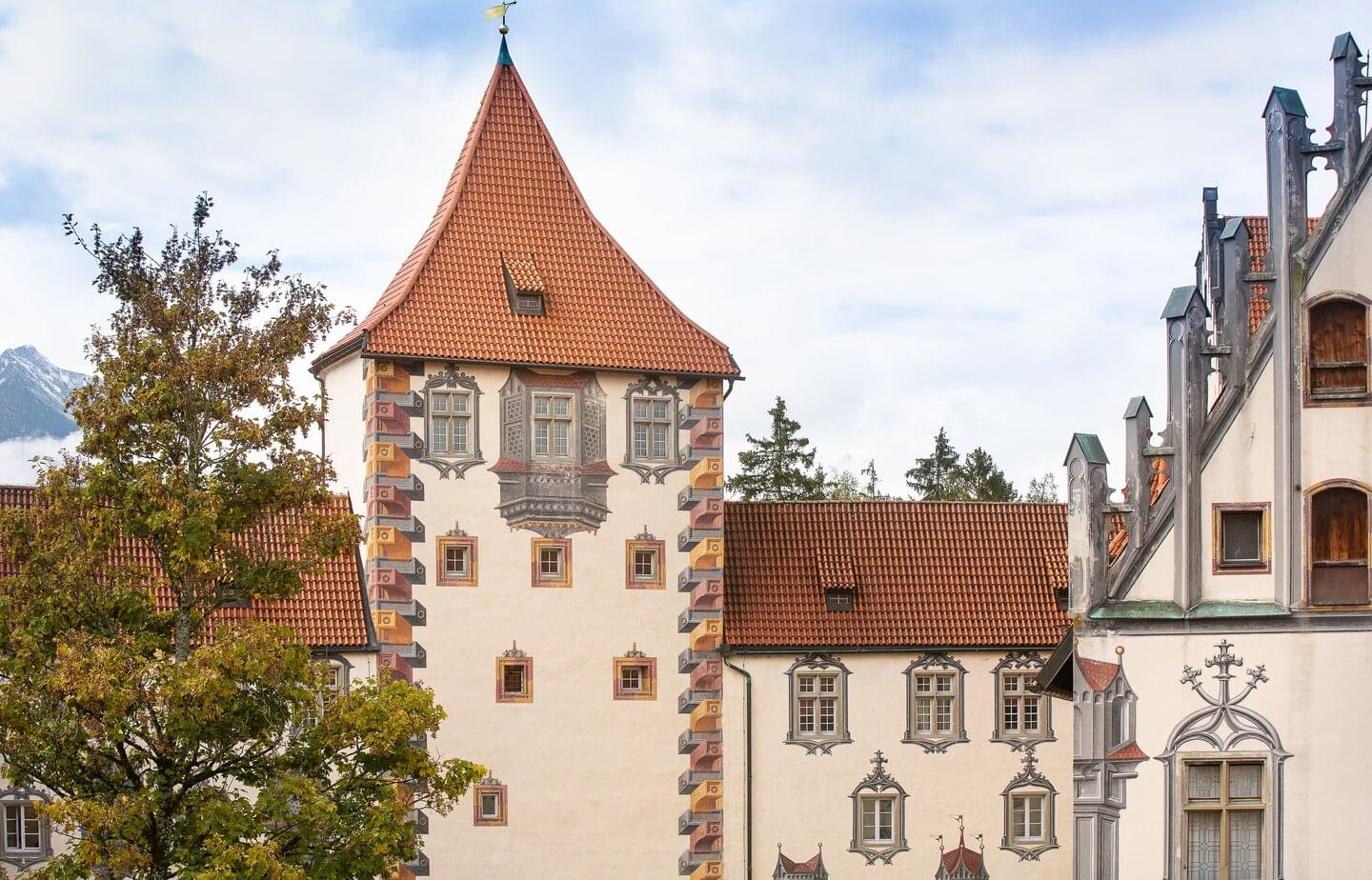

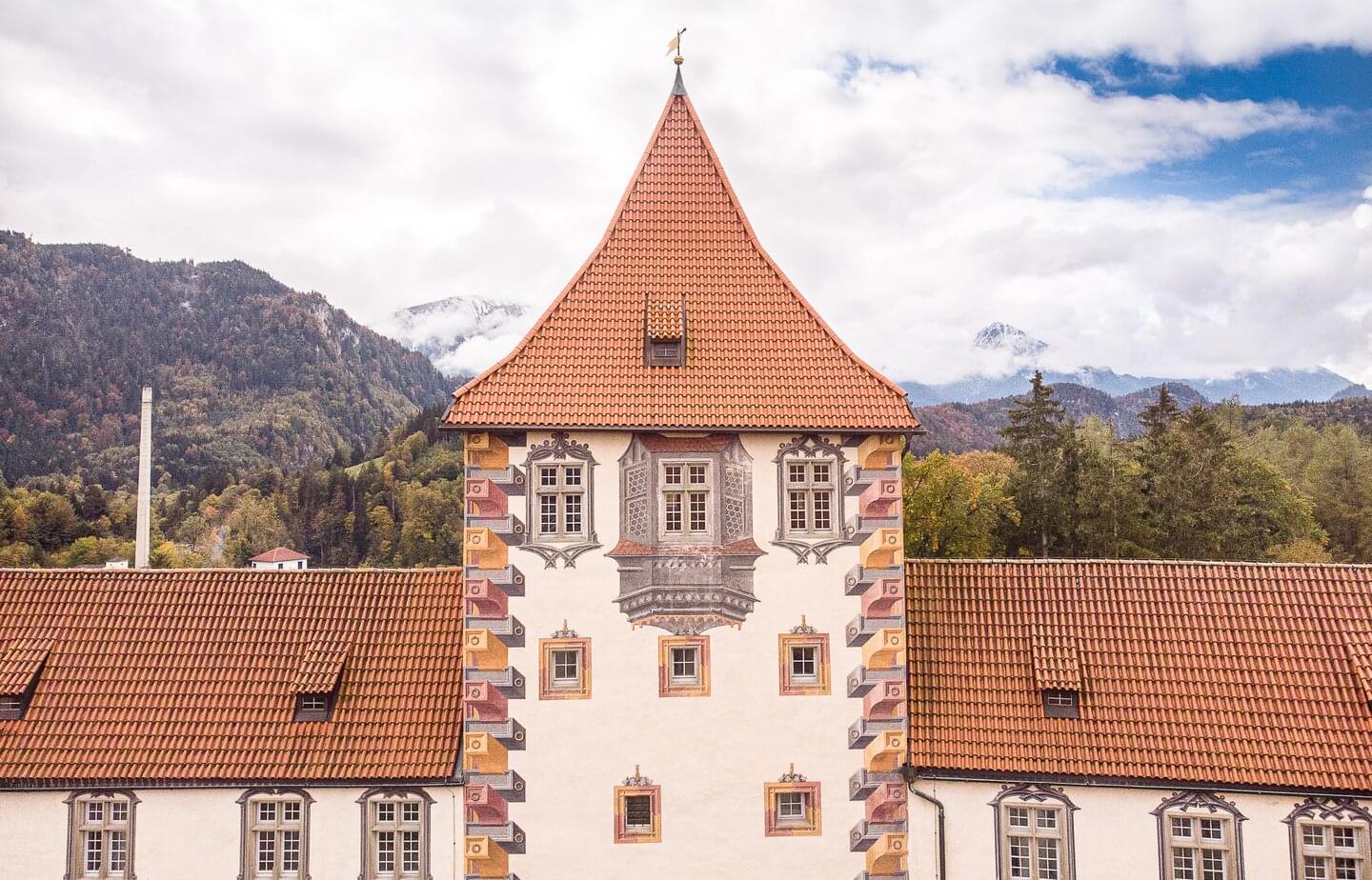

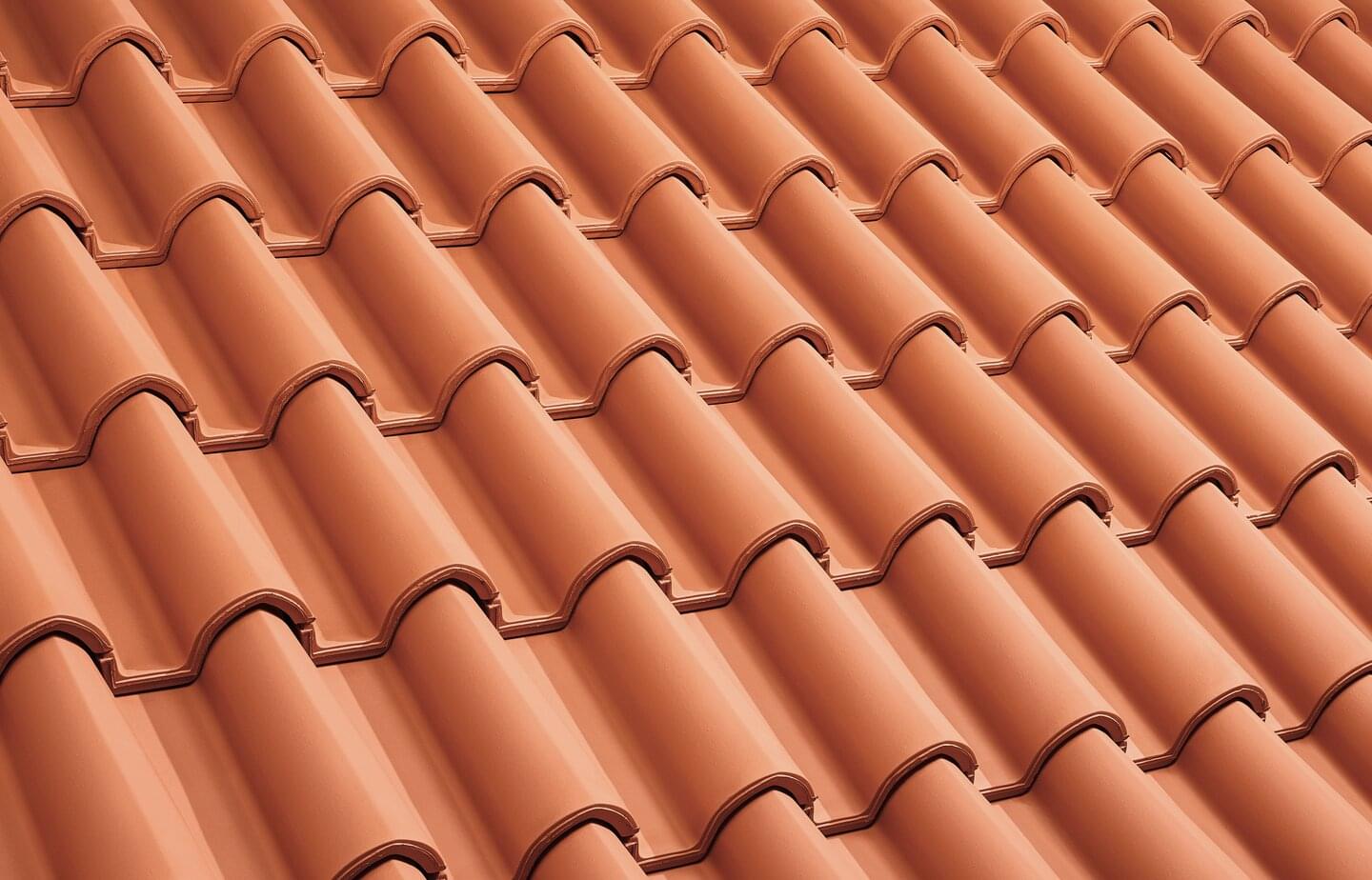

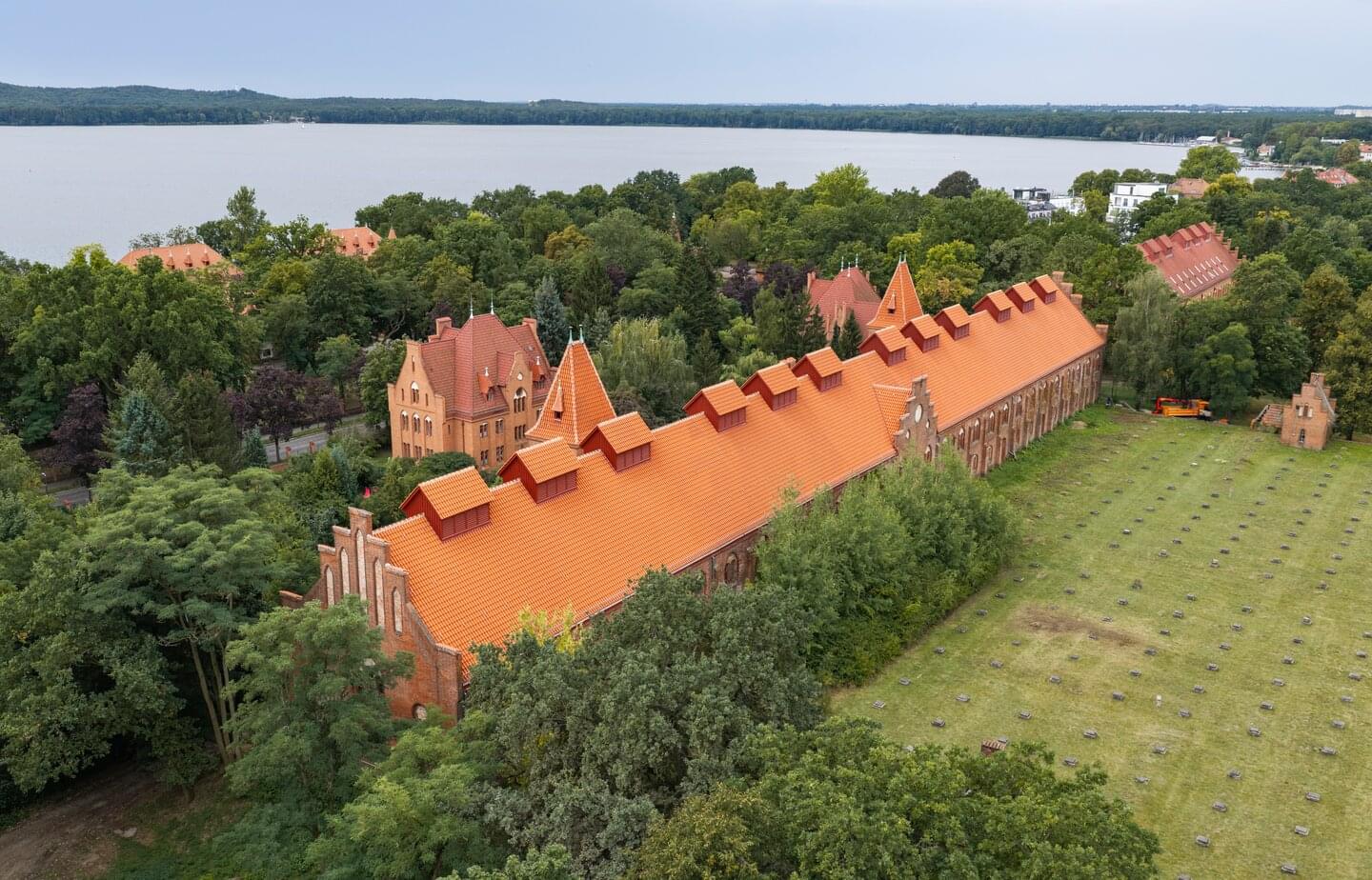

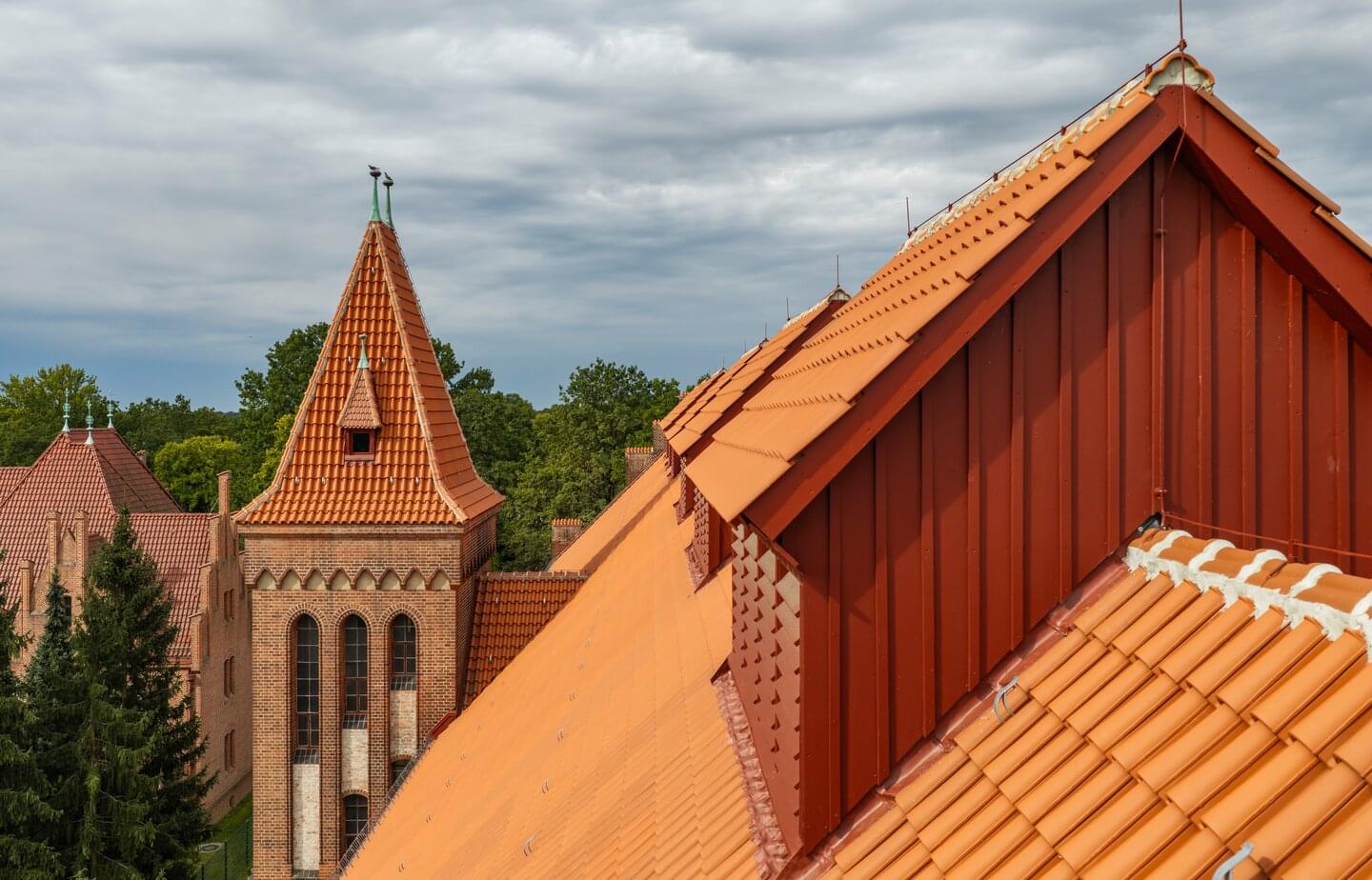

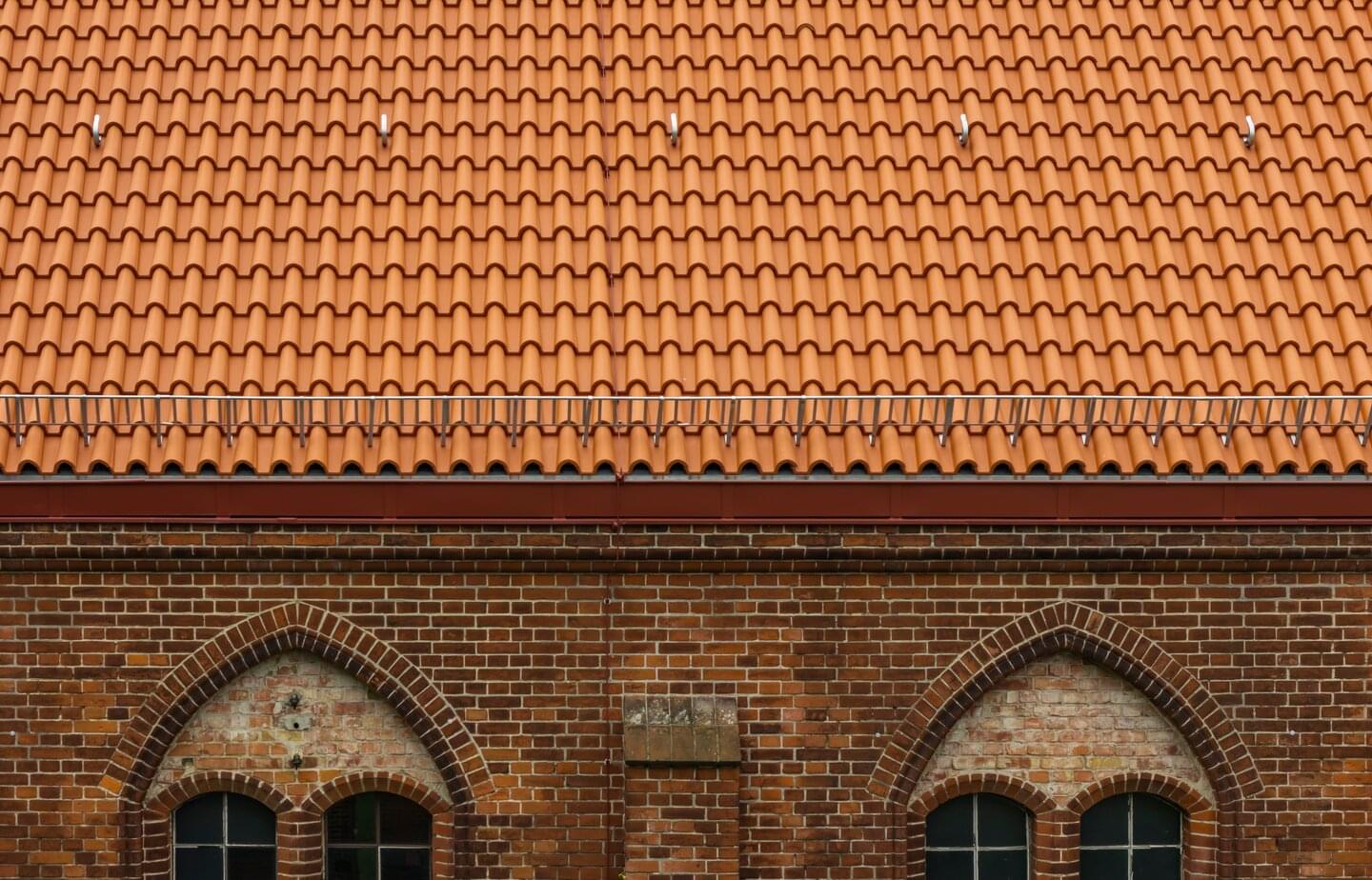

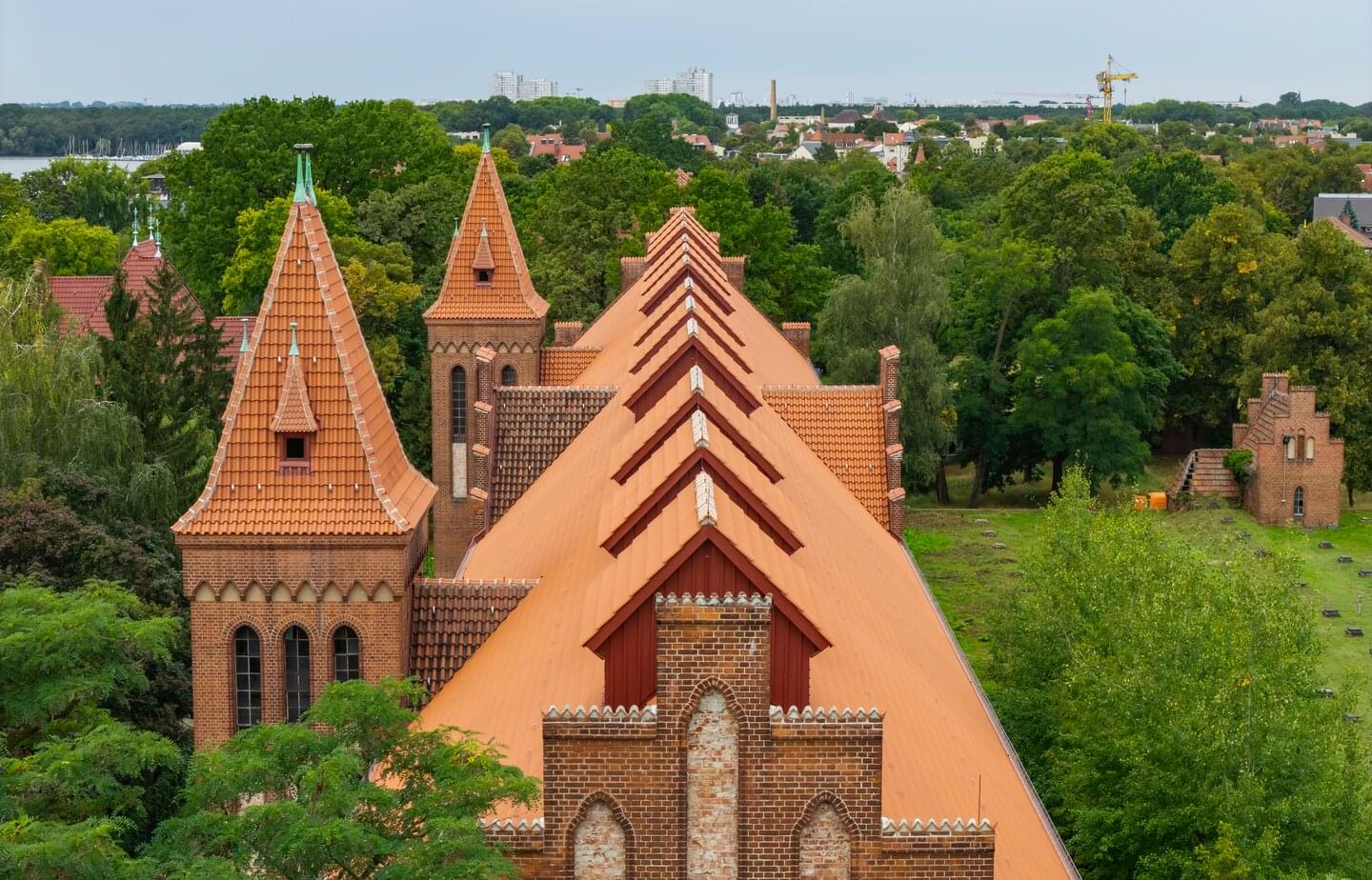

Dachflächen

Naturrot

Die klassische Mönch-/ Nonnenoptik in wirtschaftlicher Ausführung

Die Ergoldsbacher Mönchpfanne ist ein guter Kompromiss zu einer Mönch-/ Nonneneindeckung. Der Aufwand beim Verlegen ist geringer, was Zeit und Kosten spart. Anders als die historische Urform lässt sich dieser Ziegel sogar bis zu einer 22° flachen Dachneigungverdecken. Besonders schön wirkt die Mönchpfanne durch ihre starke Licht- und Schattenwirkung. Das ausgeprägte Profil der Dachpfanne ist wie geschaffen für Gebäude mit historischem Charakter und Häuser mit mediterranem Flair.
Bedarf / m²: ca. 14,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °
