Ergoldsbacher Monaco

Farbpalette
Naturrot
  • Monaco - Naturrot | Flächenziegelbild | © © ERLUS AG 2021
  • Monaco - Klassik | Flächenziegelbild | © © ERLUS AG 2021
  • Monaco - Umbra | Flächenziegelbild | © © ERLUS AG 2021
  • Monaco - Rosso | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 25,5 x 42,0 cm
Lattweite: ca. 33,8 - 34,3 cm
Mittlere Deckbreite: ca. 19,9 cm
Bedarf je m²: ca. 14,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 55 kg/m²
Paletteninhalt: 192 Stück
Palettengewicht: ca. 770 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 34,0 cm
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 90 90 90 80 80 75 70 80 - - -
Firstlüfterziegel Nr. 15 Lü 100 90 90 80 80 75 75 - - - -
Firstziegel Nr. 18 95 90 90 80 75 70 60 60 60 - -
Firstziegel Nr. 21 80 80 80 70 70 60 55 50 45 40 -
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 15 60 60 40 40 35 35 30 30 30 25 25
Firstlüfterziegel Nr. 15 Lü - - - - - - - - - - -
Firstziegel Nr. 18 50 40 40 35 20 15 15 10 10 10 5
Firstziegel Nr. 21 40 40 35 30 20 15 15 10 - - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Monaco

Regeldachneigung 22°, Mindestdachneigung 10°, entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 22° Kl. 6 Kl. 6
von < 22° bis ≥ 18° Kl. 4 Kl. 4
von < 18° bis ≥ 14° Kl. 3 Kl. 3
von < 14° bis ≥ 10° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Monaco

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Sehr verlegefreundlich

  • Kleinformatiger Flachdachziegel

  • Besonders regensicher durch hohe Verfalzung

  • Lattweitengruppe 34,0 cm

  • Langer Ortgangschenkel möglich

  • Konische Wulst-Optik ähnlich wie Mönch-/Nonnenziegel

  • Besonders robust und bruchsicher

Flächenziegel

Monaco - Naturrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Monaco - Ortgangziegel links - kurzer Steg Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel links - kurzer Steg
Monaco - Ortgangziegel rechts - kurzer Steg Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangziegel rechts - kurzer Steg
Monaco - Ortgangschenkel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Ortgangschenkel
Monaco - Firstanschluss-Lüfterziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Lüfterziegel
Monaco - Firstanschluss-Lüfter-Ortgangziegel links - kurzer Steg Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Lüfter-Ortgangziegel links - kurzer Steg
Monaco - Firstanschluss-Lüfter-Ortgangziegel rechts - kurzer Steg Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanschluss-Lüfter-Ortgangziegel rechts - kurzer Steg
Monaco - Traufziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Traufziegel
Monaco - Trauf-Ortgangziegel links - kurzer Steg Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Trauf-Ortgangziegel links - kurzer Steg
Monaco - Lüftungsziegel Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Lüftungsziegel
Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15

ERLUS Markenzubehör

Monaco - ALU-SYSTEM Sanitärlüfter DN 125 komplett naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Monaco - ALU-SYSTEM Antennenhaube naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Antennenhaube
Monaco - ALU-SYSTEM Durchführungsziegel für Solaranlagen naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Durchführungsziegel für Solaranlagen
Level RS® - ALU-SYSTEM Schneefanggitterhalter sinterrot - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Monaco - ALU-SYSTEM Solarträger naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Solarträger
Monaco - KERAMIK Sanitärlüfter DN 125 komplett Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Sanitärlüfter DN 125 komplett
KERAMIK Firstendscheibe mit ERLUS-Logo Naturrot | Lieferprogrammbild
KERAMIK Firstendscheibe mit ERLUS-Logo
KERAMIK Walmkappe für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
KERAMIK Gratanfänger für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Gratanfänger für Firstziegel Nr. 15
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
Gratlüftungsband aus Alu 31 cm breit, rotbraun (in 5-m-Rollen)  | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

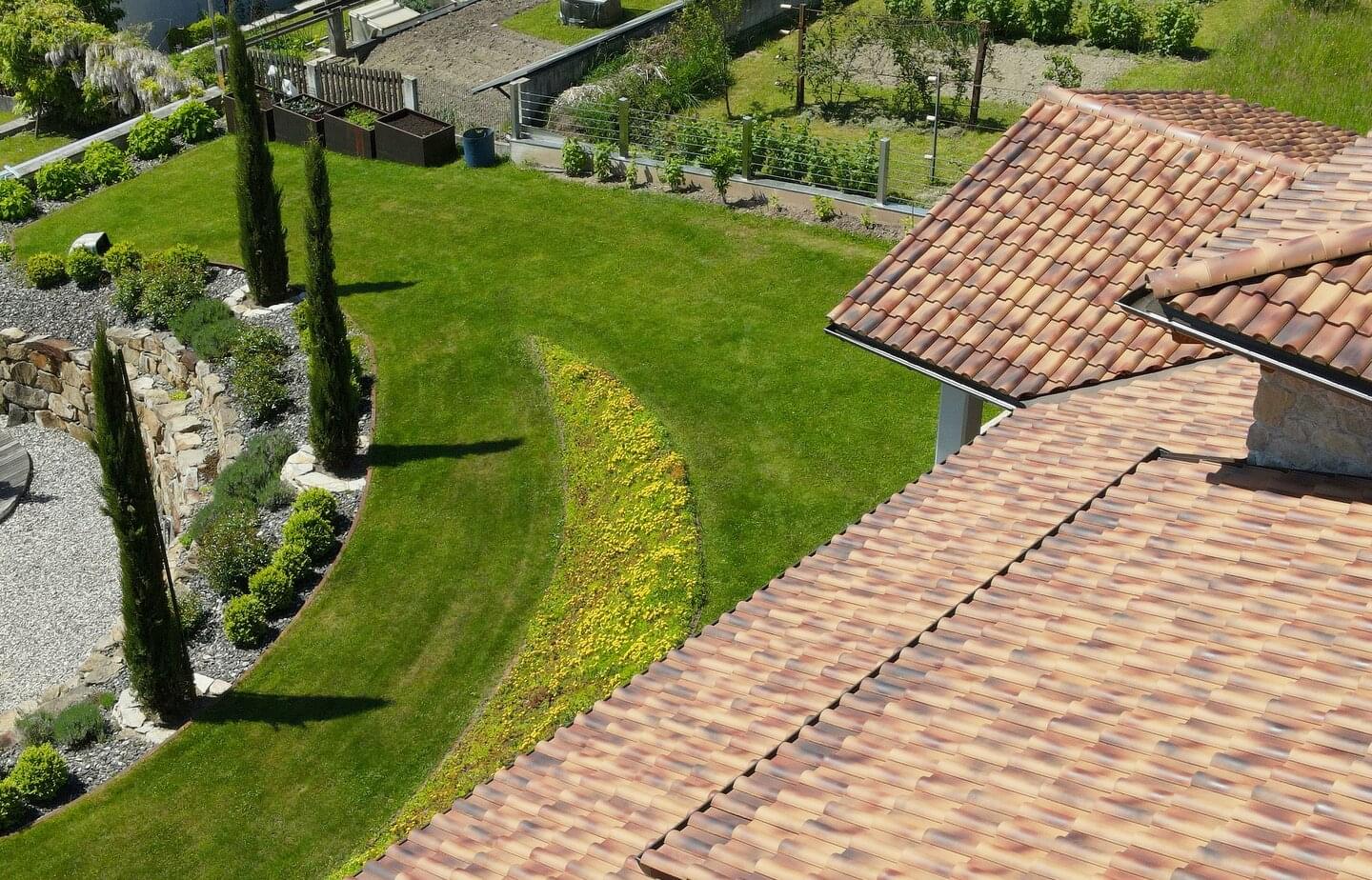

Monaco - Naturrot | Dachflächenbild | © © ERLUS AG 2021 Naturrot
Monaco - Rosso | Dachflächenbild | © © ERLUS AG 2021 Rosso
Monaco - Umbra | Dachflächenbild | © © ERLUS AG 2021 Umbra
Monaco - Klassik | Dachflächenbild | © © ERLUS AG 2021 Klassik

Referenzobjekte

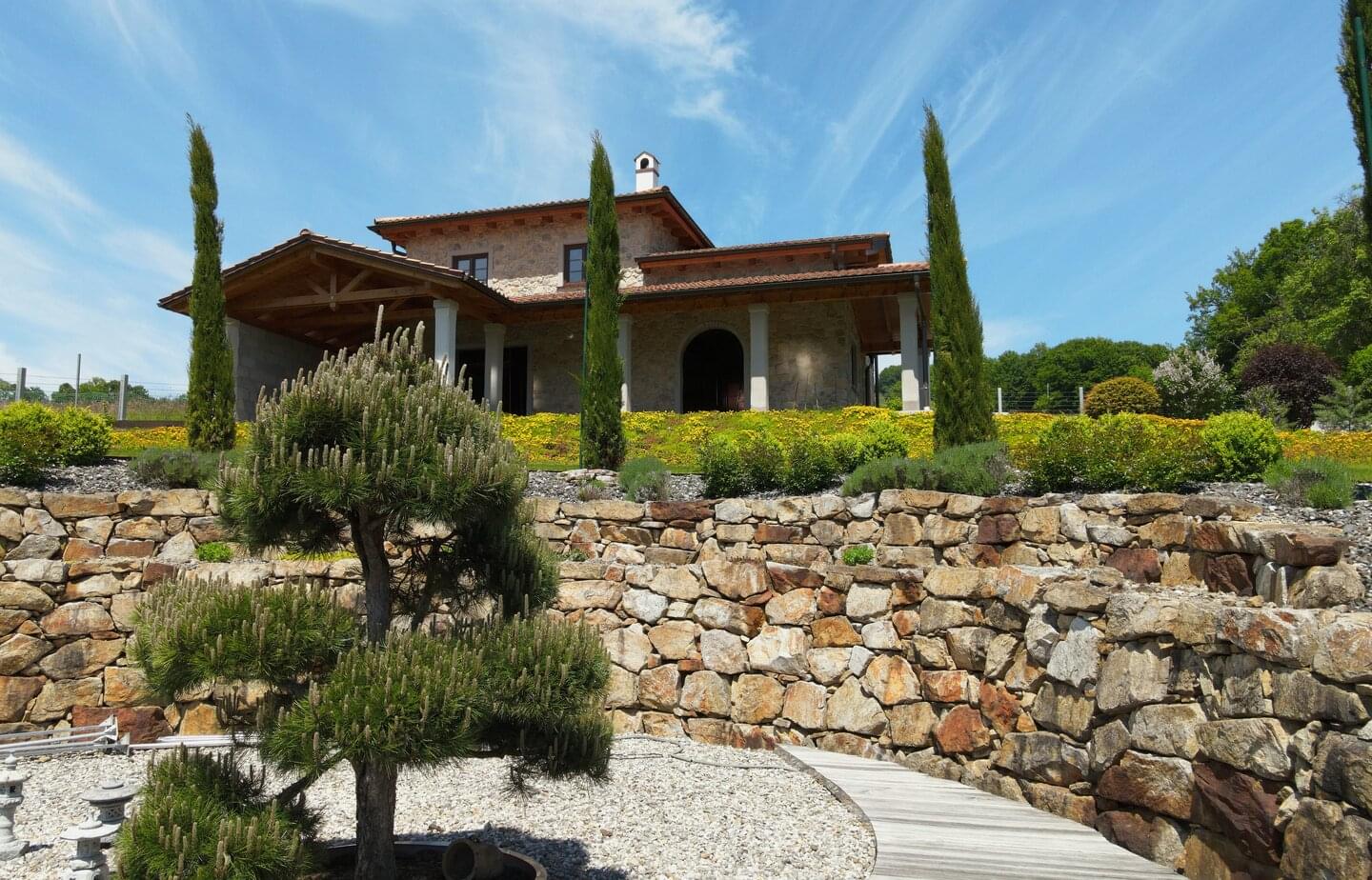

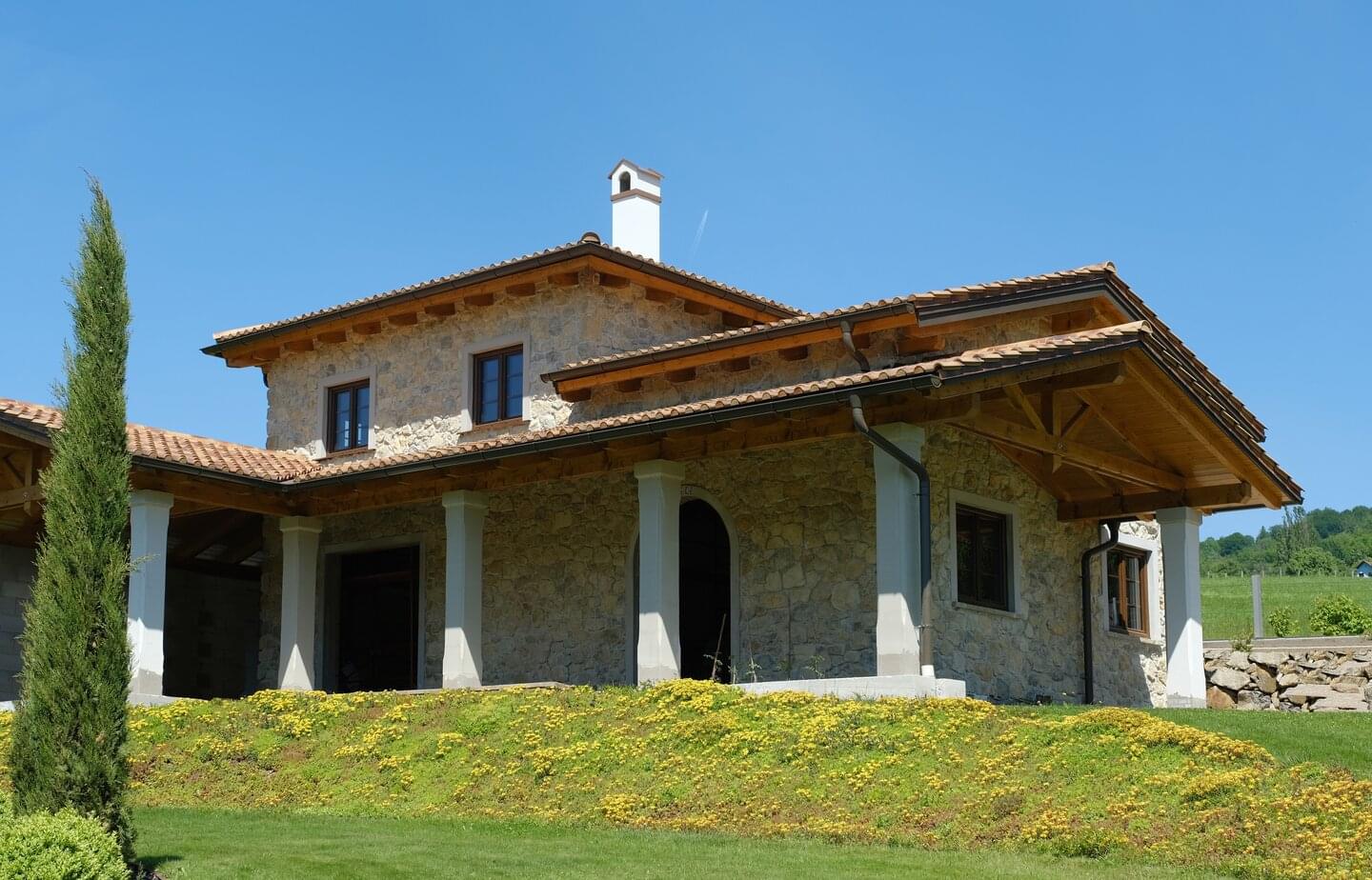

Ergoldsbacher Monaco - Klassik | © ERLUS AG 2021 Ergoldsbacher Monaco - Klassik

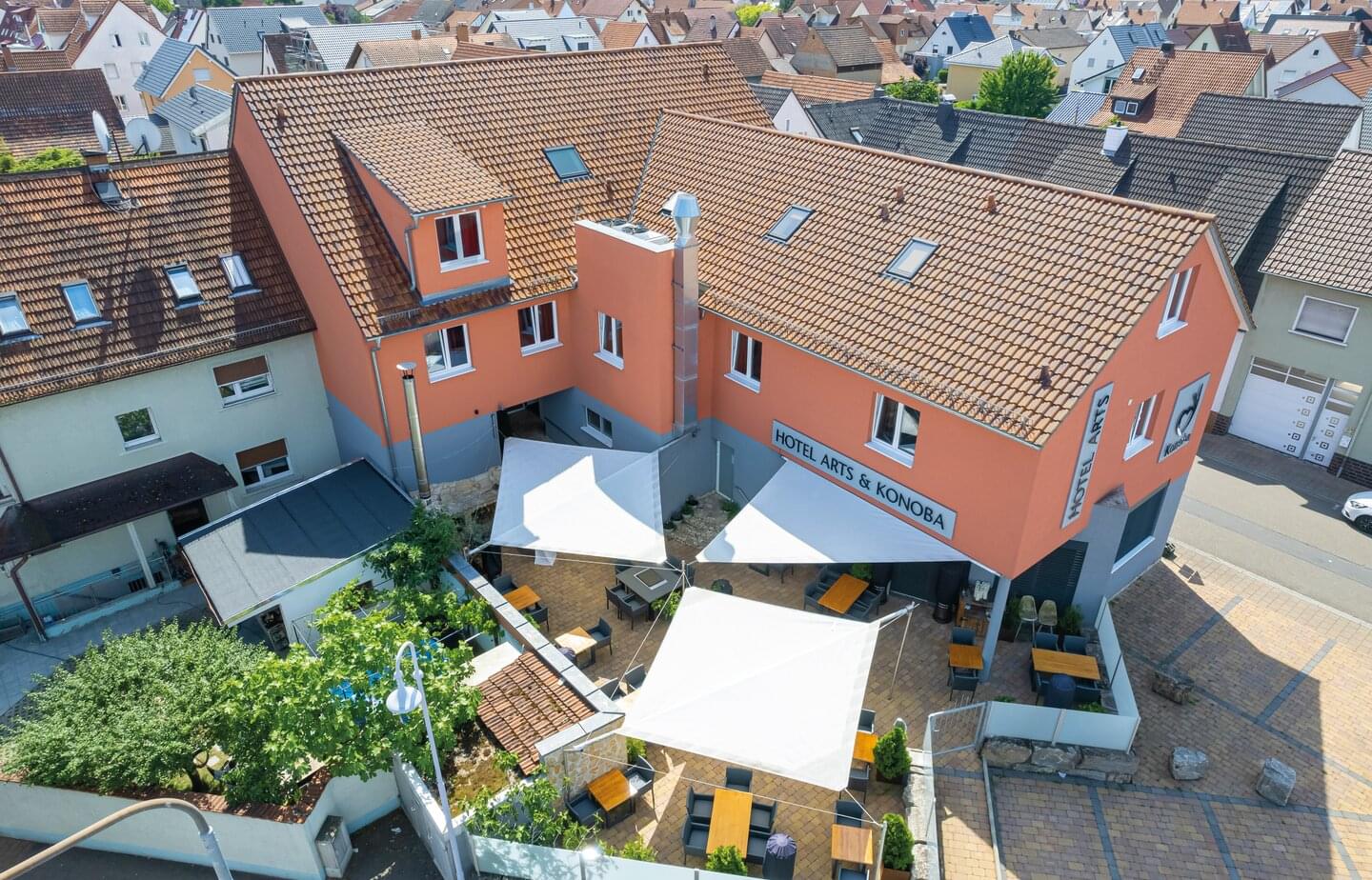

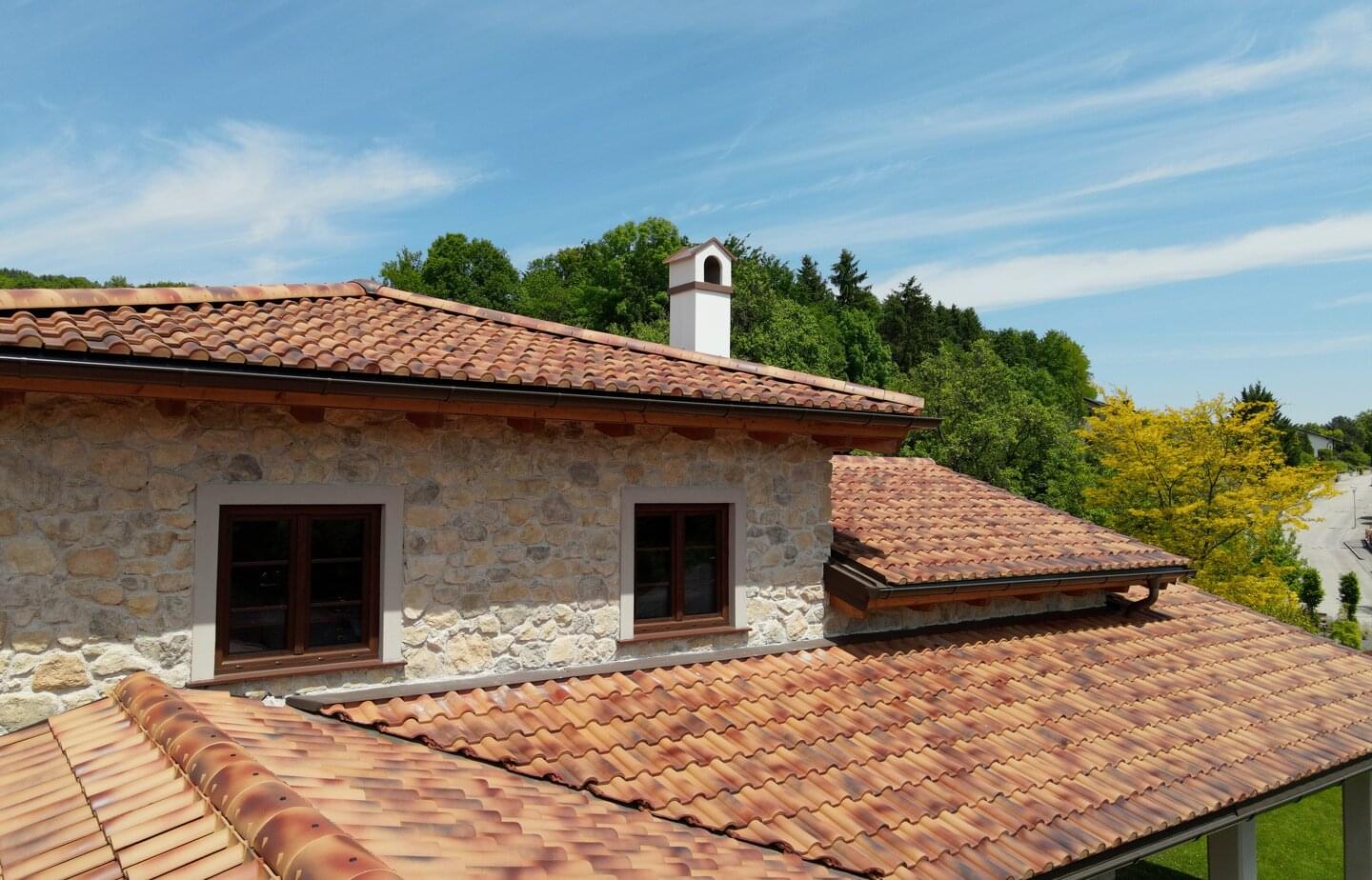

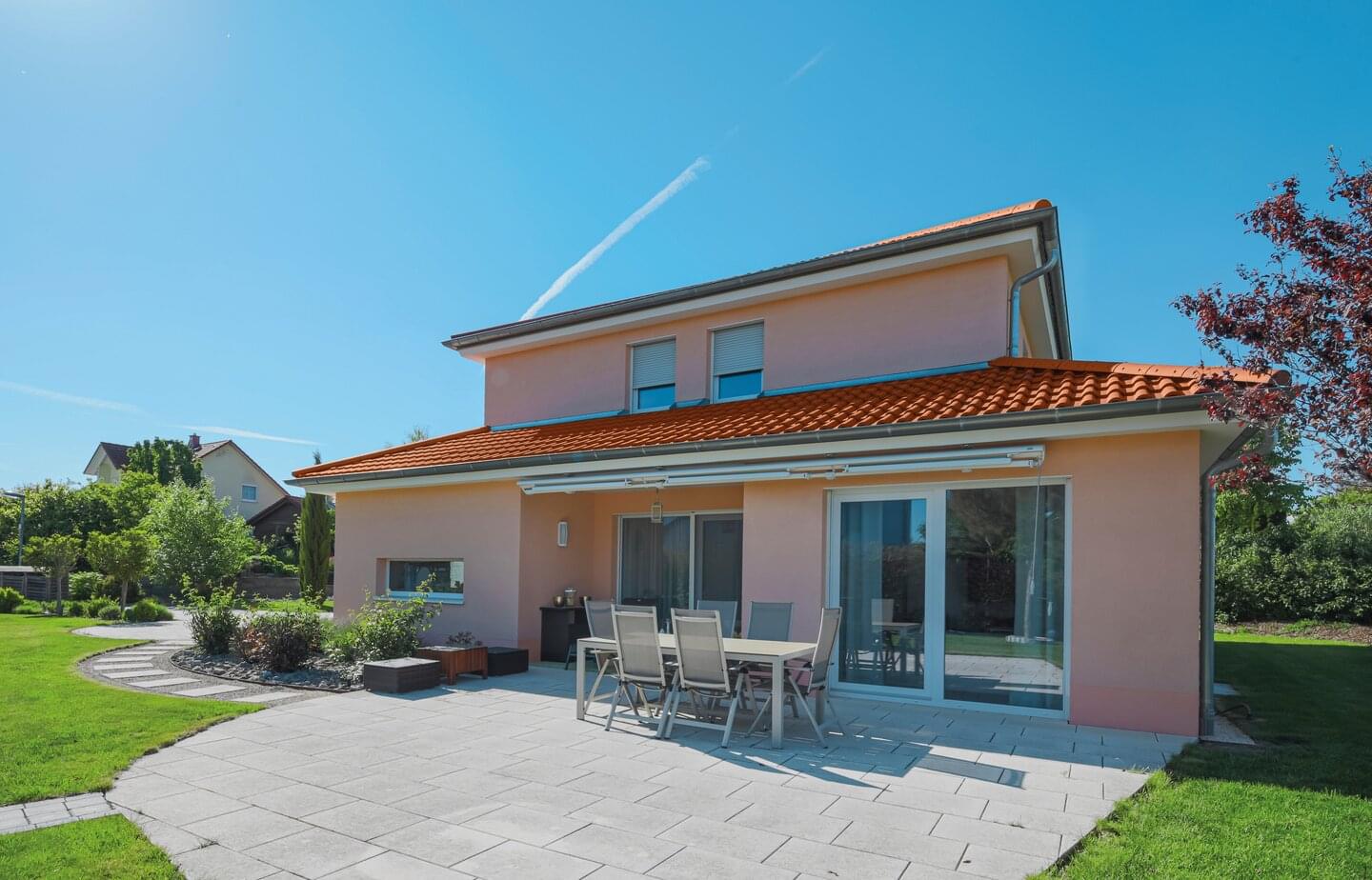

Ergoldsbacher Monaco - Naturrot | © ERLUS AG 2021 Ergoldsbacher Monaco - Naturrot

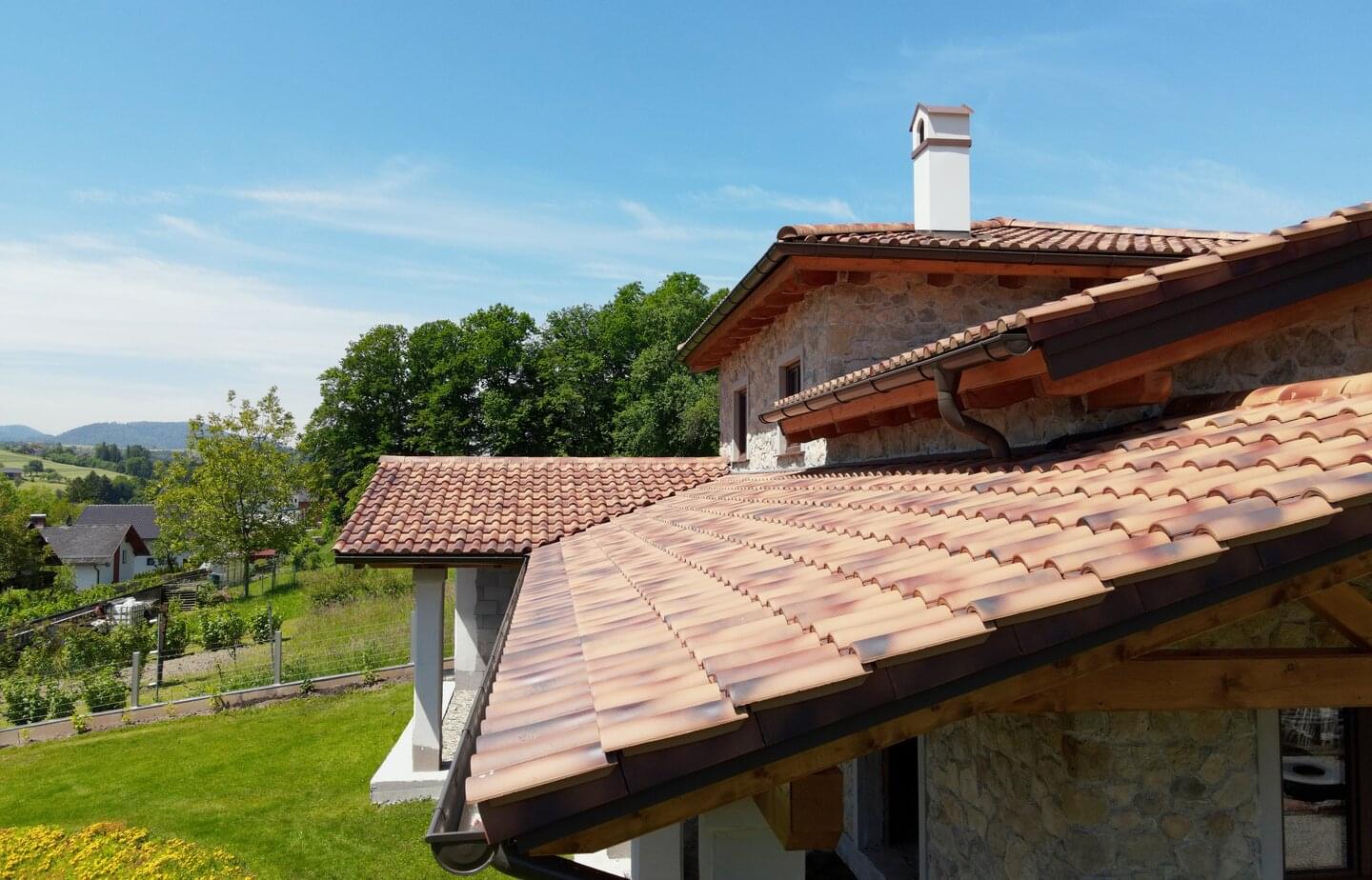

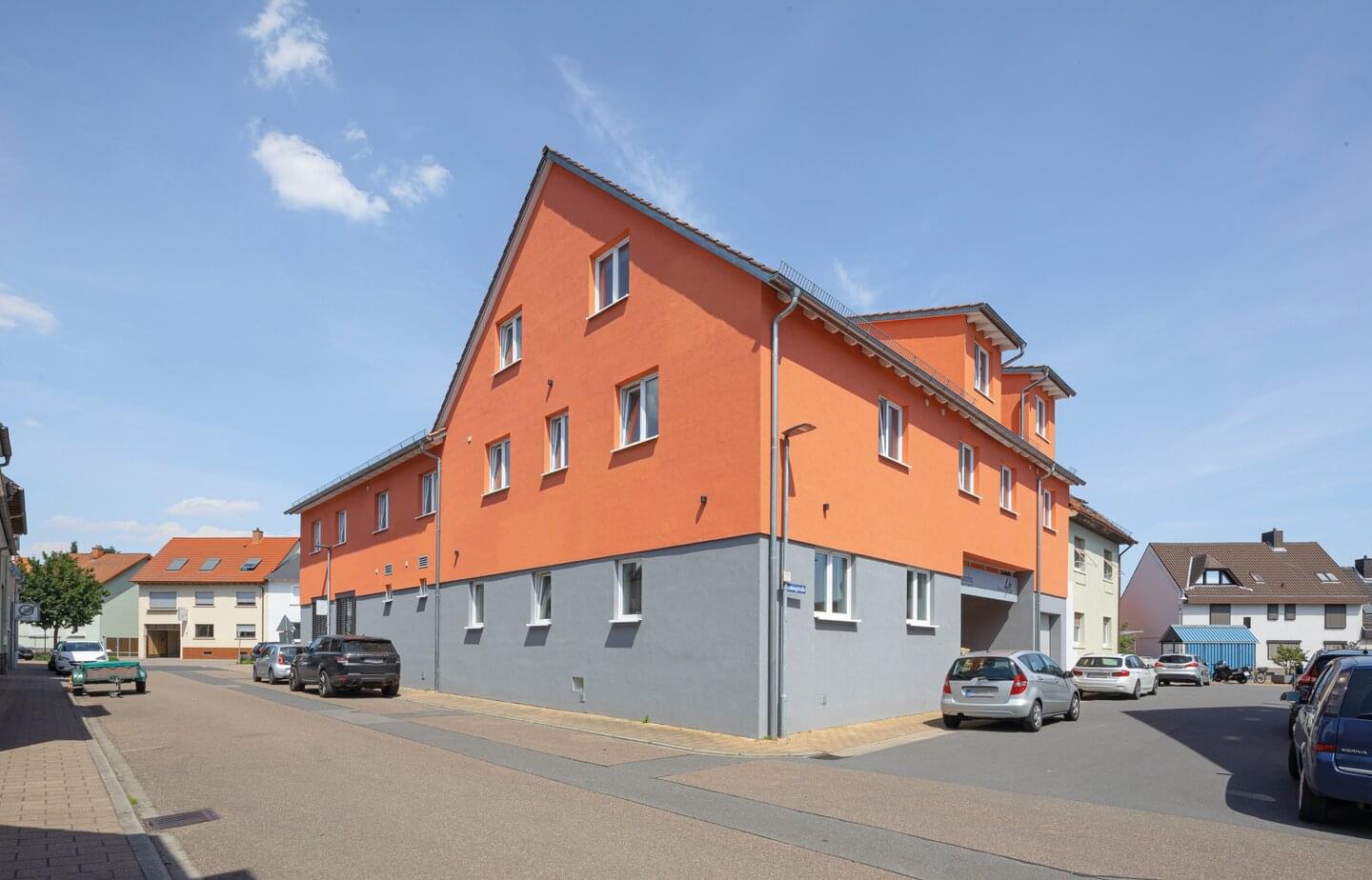

Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra

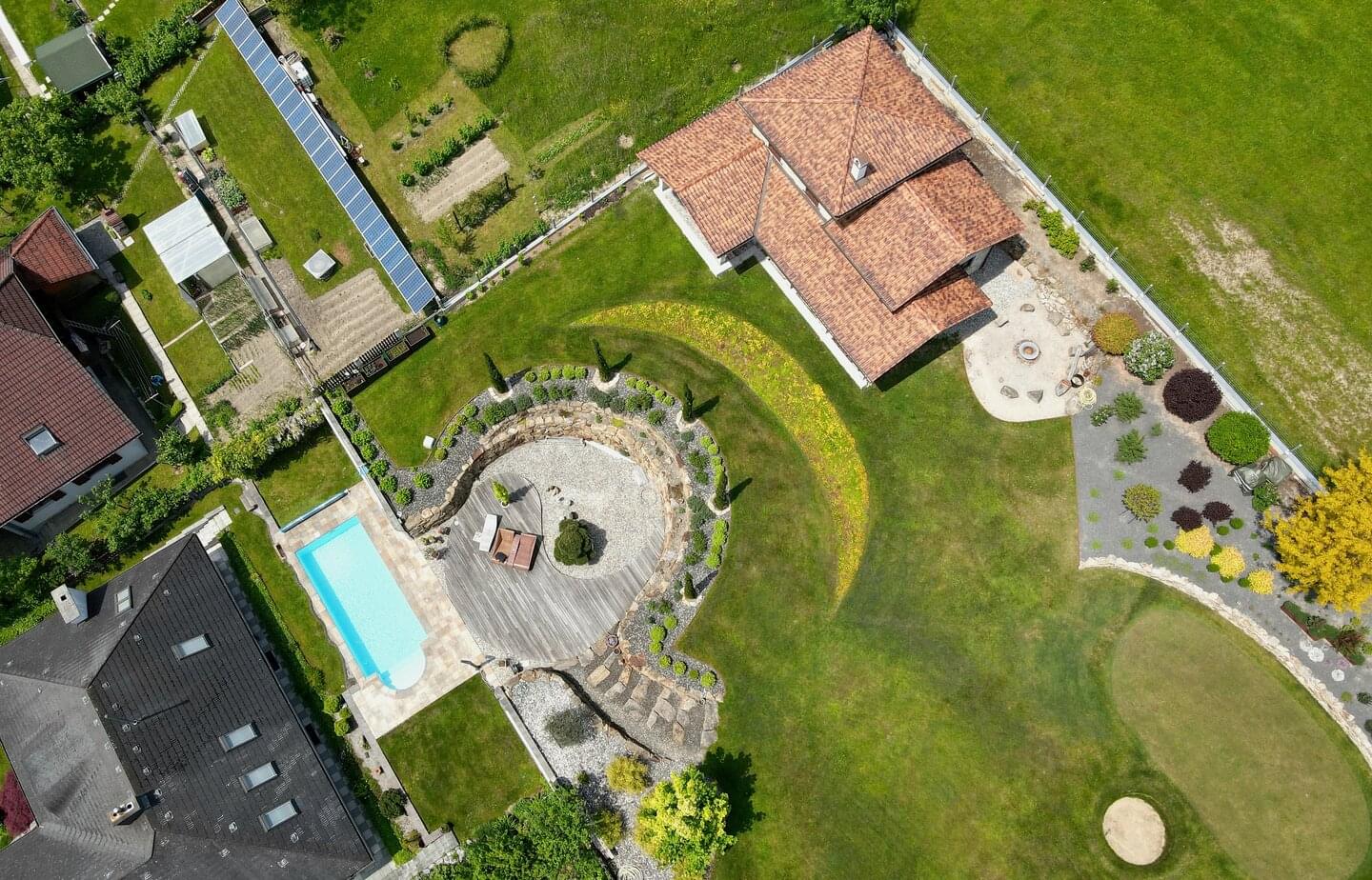

Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra

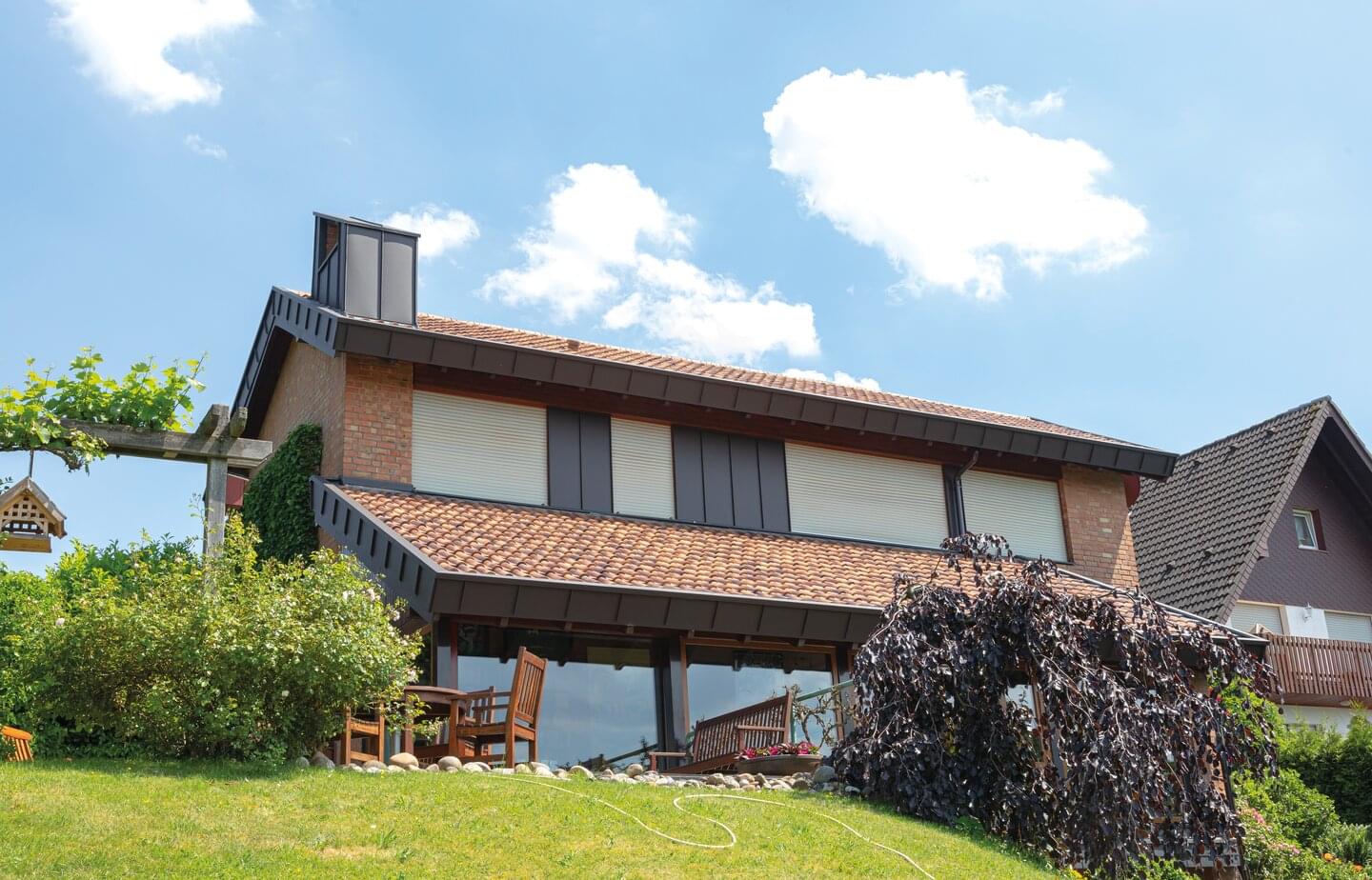

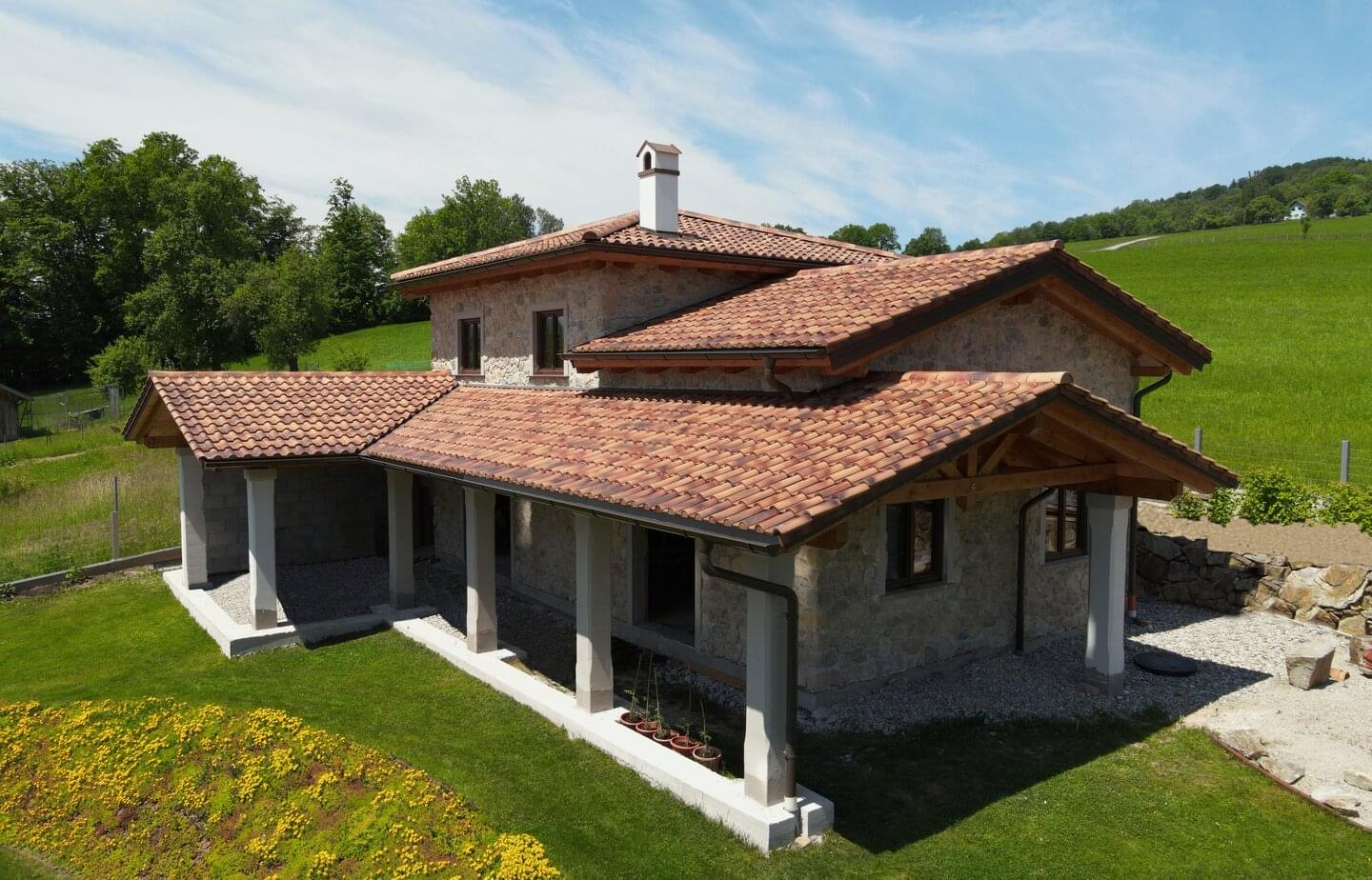

Ergoldsbacher Monaco - Klassik | © ©ERLUS 2021 Ergoldsbacher Monaco - Klassik
Ergoldsbacher Monaco - Klassik | © ©ERLUS 2021 Ergoldsbacher Monaco - Klassik
Ergoldsbacher Monaco - Klassik | © ©ERLUS 2021 Ergoldsbacher Monaco - Klassik
Ergoldsbacher Monaco - Klassik | © ©ERLUS 2021 Ergoldsbacher Monaco - Klassik
Ergoldsbacher Monaco - Klassik | © ©ERLUS 2021 Ergoldsbacher Monaco - Klassik
Ergoldsbacher Monaco - Klassik | © ©ERLUS 2021 Ergoldsbacher Monaco - Klassik

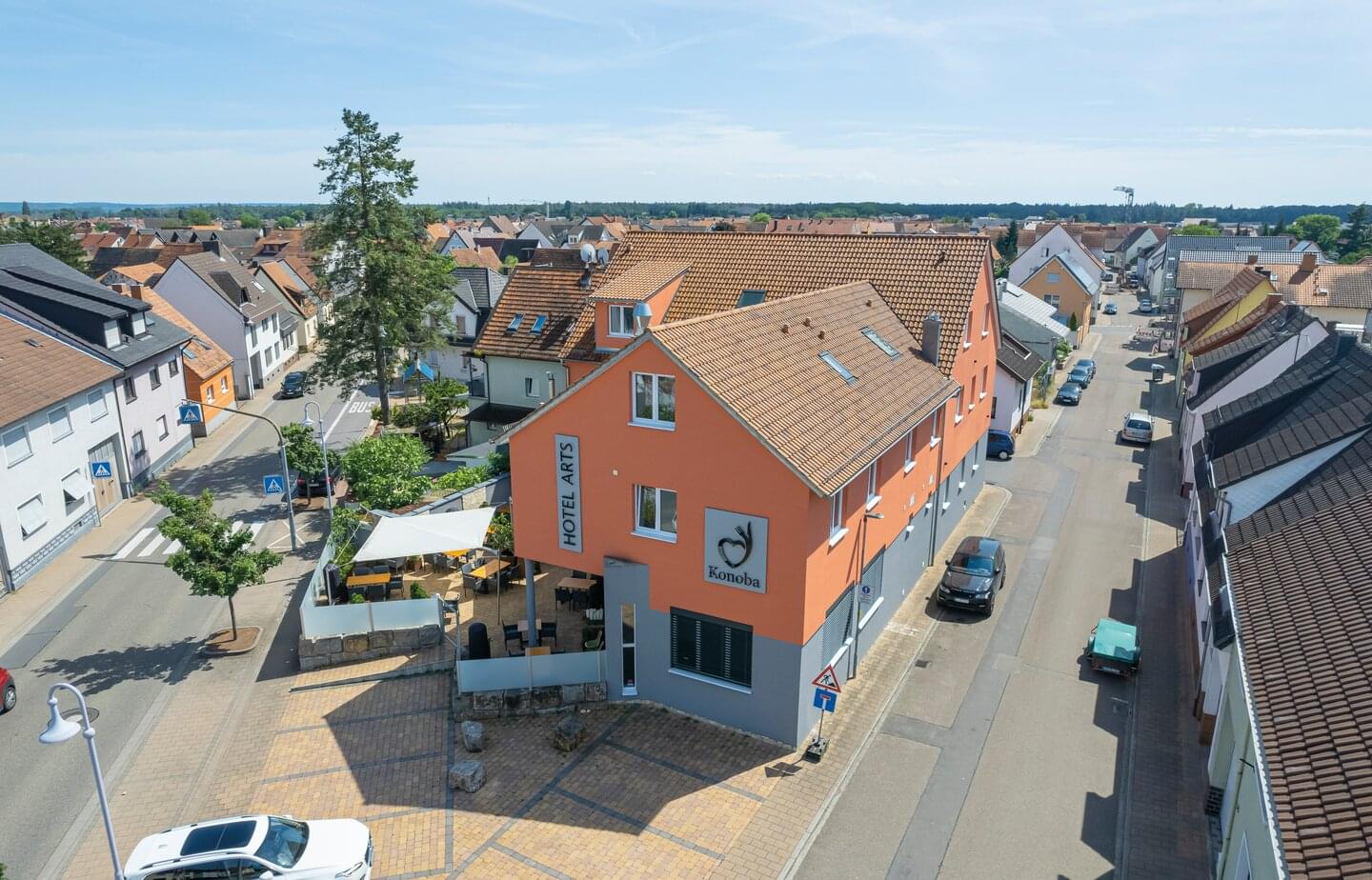

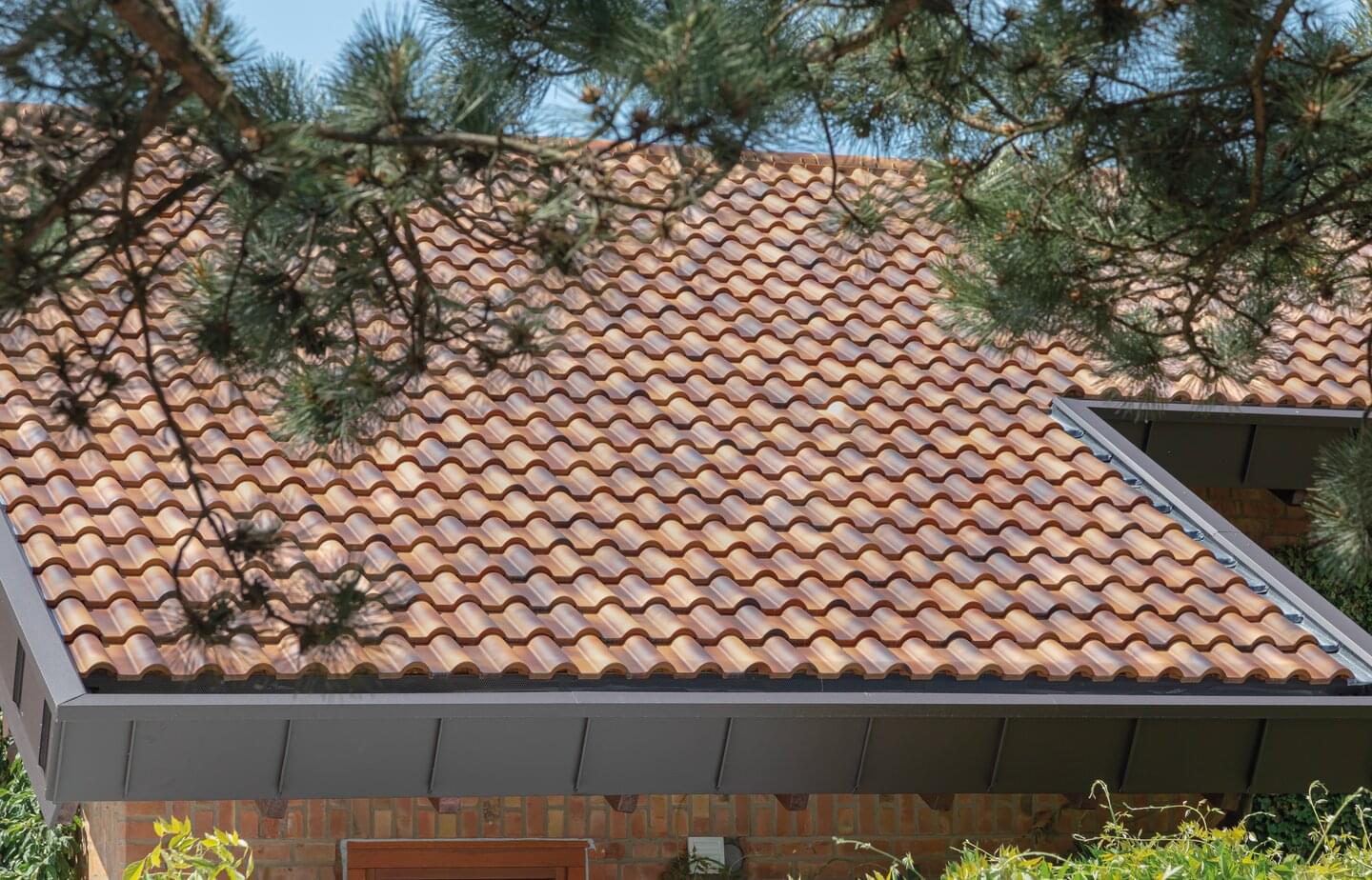

Ergoldsbacher Monaco - Naturrot | © ©ERLUS 2021 Ergoldsbacher Monaco - Naturrot
Ergoldsbacher Monaco - Naturrot | © ©ERLUS 2021 Ergoldsbacher Monaco - Naturrot
Ergoldsbacher Monaco - Naturrot | © ©ERLUS 2021 Ergoldsbacher Monaco - Naturrot
Ergoldsbacher Monaco - Naturrot | © ©ERLUS 2021 Ergoldsbacher Monaco - Naturrot
Ergoldsbacher Monaco - Naturrot | © ©ERLUS 2021 Ergoldsbacher Monaco - Naturrot
Ergoldsbacher Monaco - Naturrot | © ©ERLUS 2021 Ergoldsbacher Monaco - Naturrot

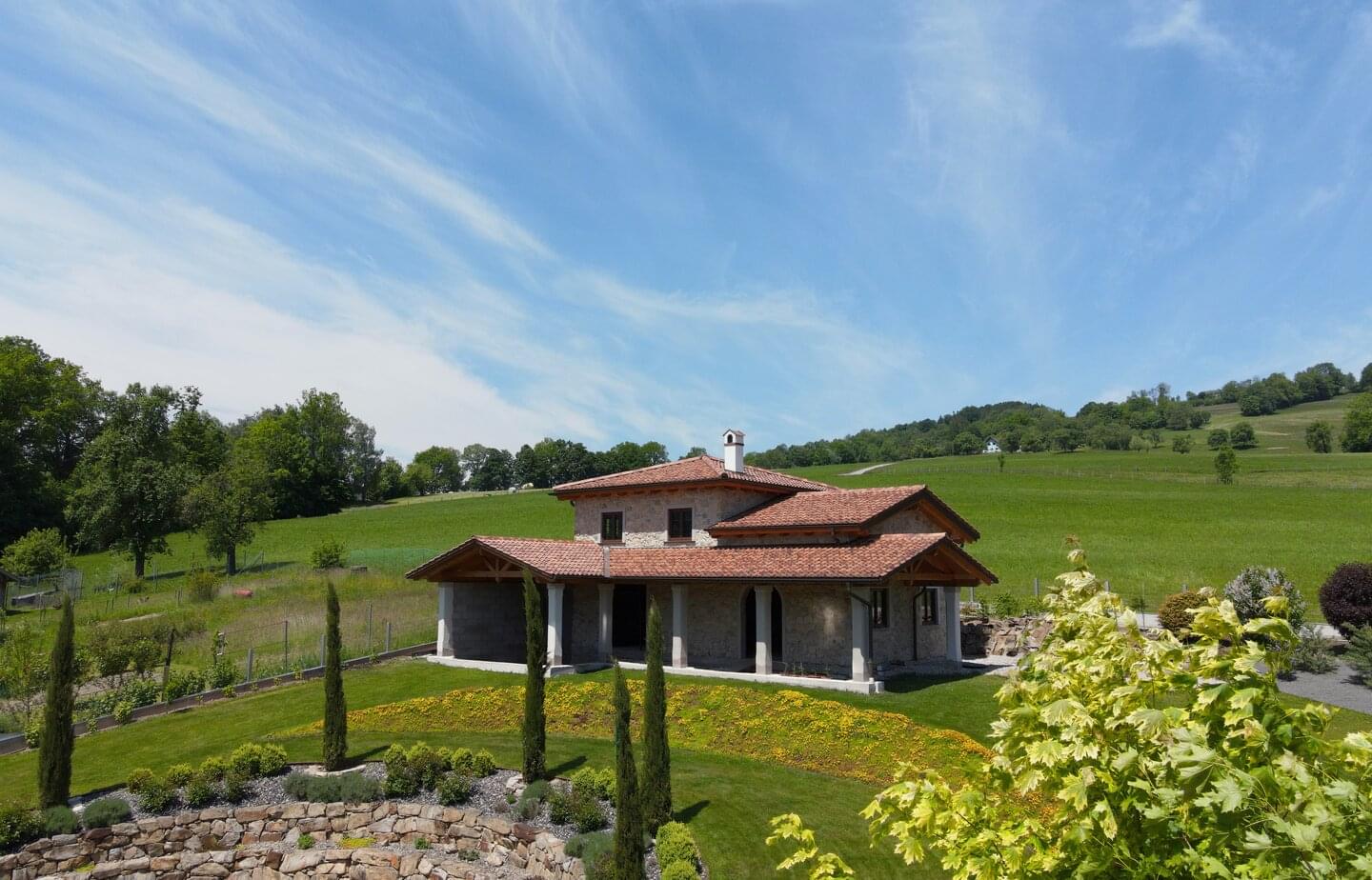

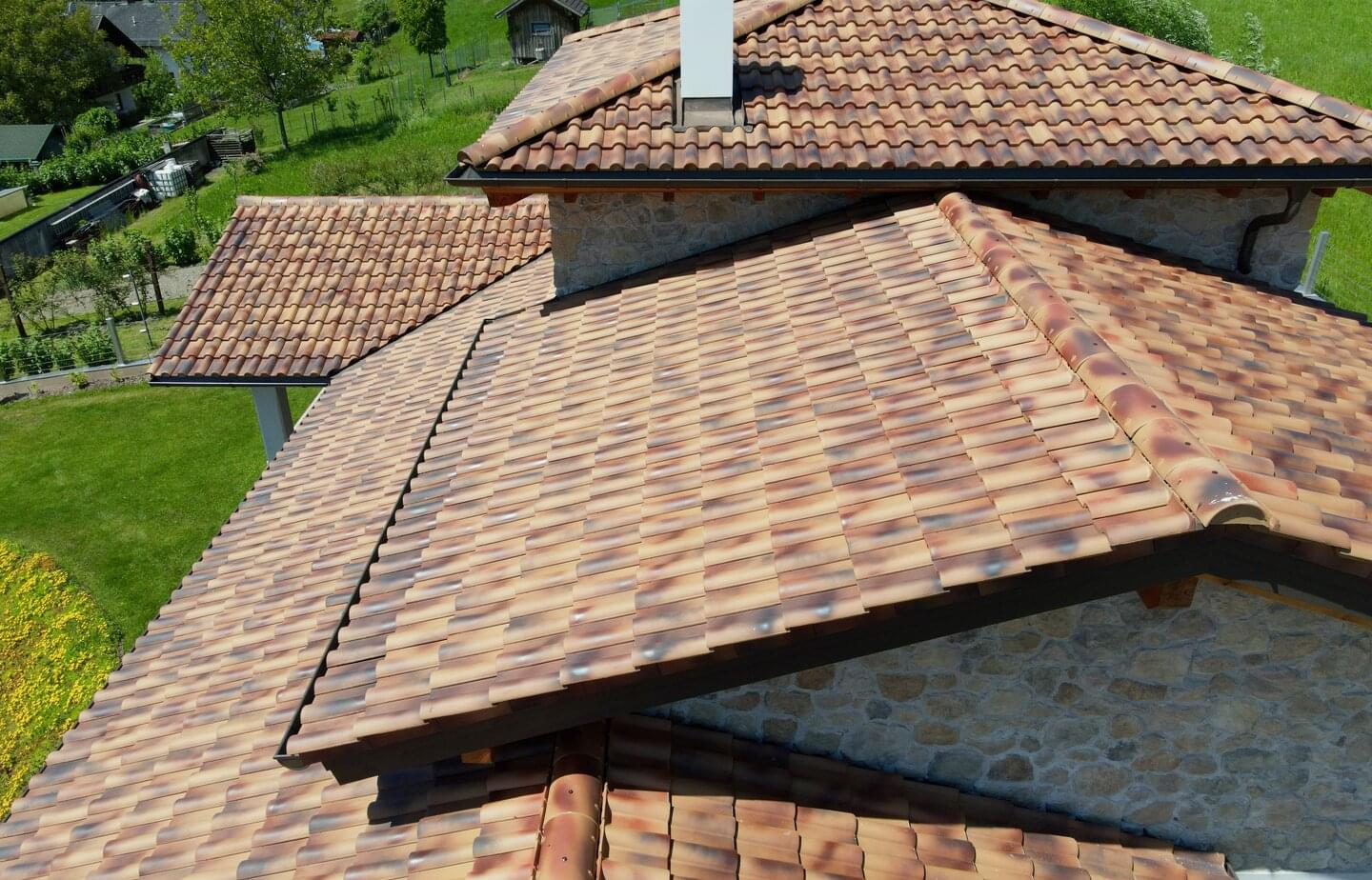

Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra

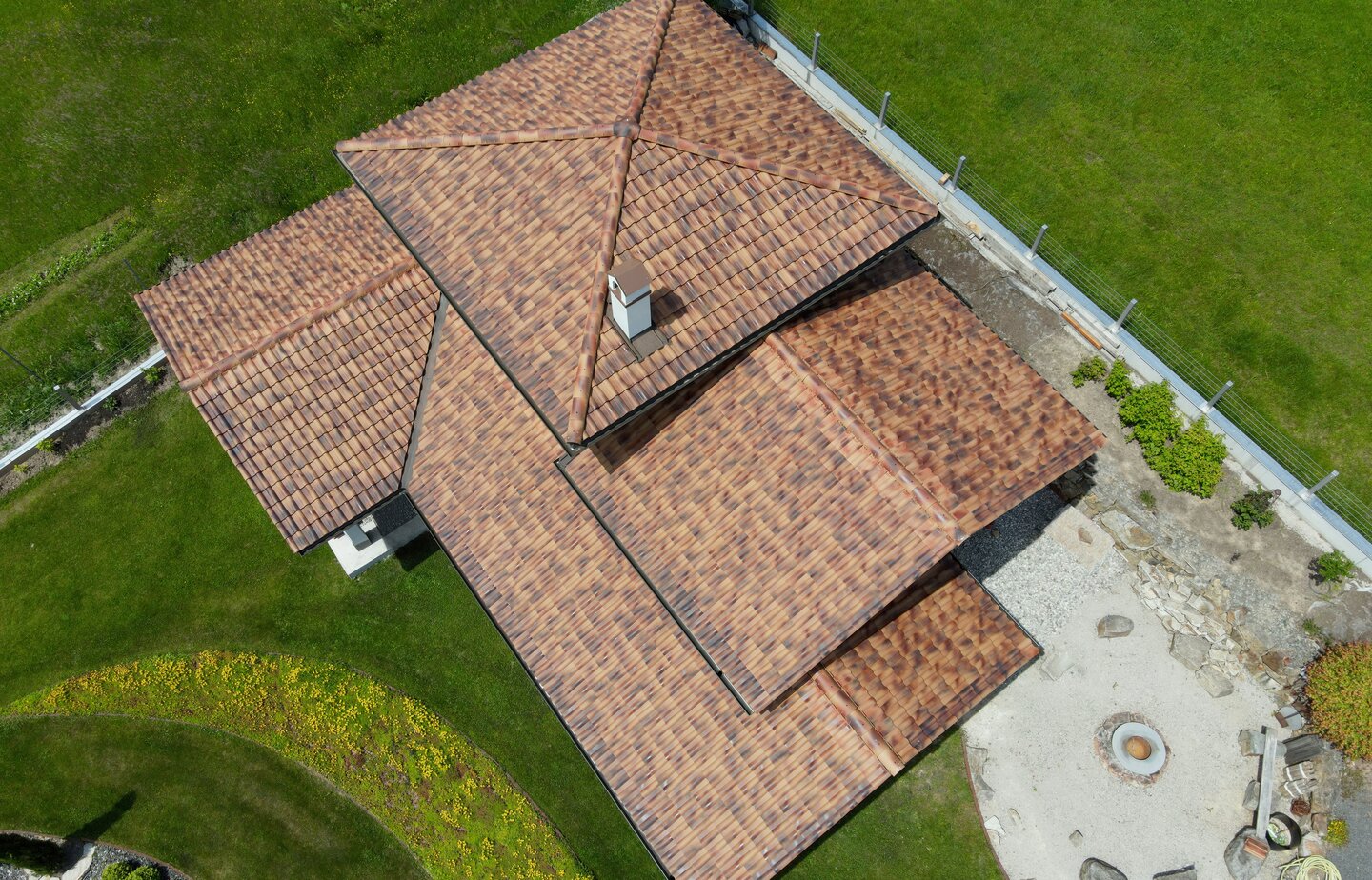

Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra
Ergoldsbacher Monaco - Umbra | © ©ERLUS 2021 Ergoldsbacher Monaco - Umbra

Ein mediterranes Modell für unser Wetter gemacht

Die Form und die warmen Farben des Ergoldsbacher Monaco erfüllen den Wunsch nach mediterranem Flair und verleihen dem südländischen Haustyp sein charakteristisches Aussehen. Anders als im Süden ist das Dach in unseren Breitengraden stärkeren Witterungseinflüssen ausgesetzt. Ausgereifte technische Details und das robuste Material des Monaco schützen es vor Frost, Wind und Regen. Der kleinformatige Flachdachziegel ist außerdem leicht zu handhaben und somit sehr einfach zu verlegen.
Bedarf / m²: ca. 14,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °
