Ergoldsbacher Karat® XXL-D

Farbpalette
Graphitgrau (durchgefärbt)

2006: Ergoldsbacher Karat® XXL

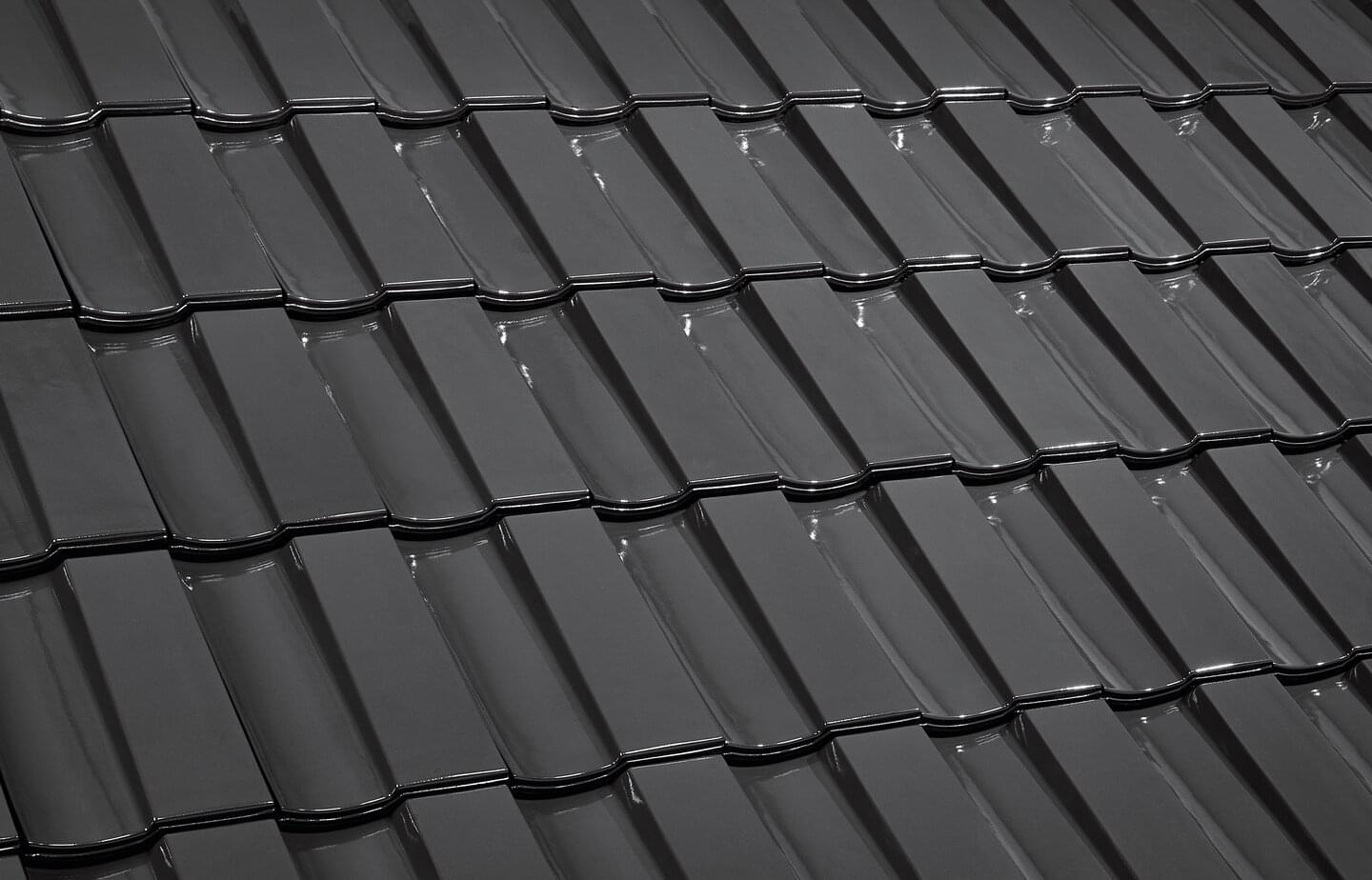

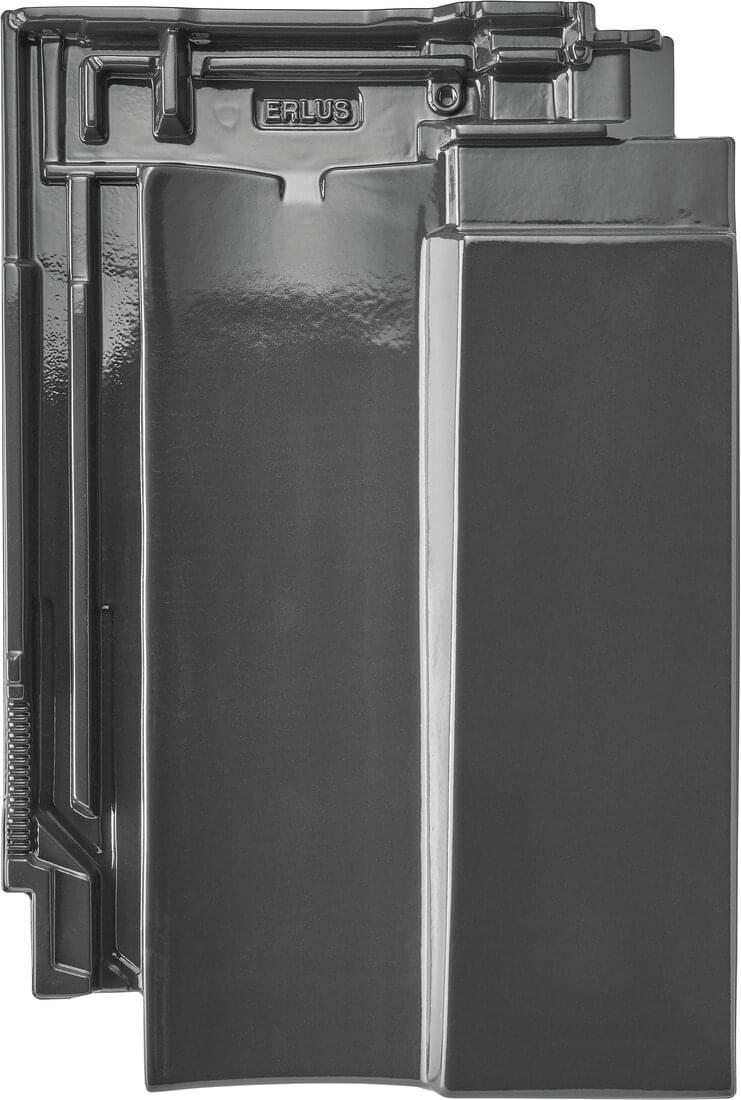

  • Karat® XXL-D - Graphitgrau (durchgefärbt) | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 32,5 x 48,0 cm
Lattweite: ca. 38,5 - 40,5 cm
Mittlere Deckbreite: ca. 26,7 cm
Bedarf je m²: ab 9,0 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 47,7 kg/m²
Paletteninhalt: 224 Stück
Palettengewicht: ca. 1.230 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 38,5 cm
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 50 50 40 40 35 35 35 30 30 - -
Firstlüfterziegel Nr. 17 Lü 55 50 45 45 40 40 40 30 - - -
Firstlüfterziegel Nr. 19 Lü 40 30 30 30 - - - - - - -
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 55 50 45 45 40 40 40 45 - - -
Firstlüfterziegel Nr. 17 Lü 60 55 50 50 45 45 - - - - -
Firstlüfterziegel Nr. 19 Lü - - - - - - - - - - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Karat® XXL-D

Regeldachneigung 20°, Mindestdachneigung 10°, entsprechend dem Stand der Technik (in Anlehnung an das ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 2 Kl. 2 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 22° Kl. 6 Kl. 6
von < 22° bis ≥ 18° Kl. 4 Kl. 4
von < 18° bis ≥ 14° Kl. 3 Kl. 3
von < 14° bis ≥ 10° Kl. 2 Kl. 2
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 22° Kl. 5 Kl. 4
von < 22° bis ≥ 18° Kl. 3 Kl. 3
von < 18° bis ≥ 14° Kl. 3 Kl. 3*
von < 14° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

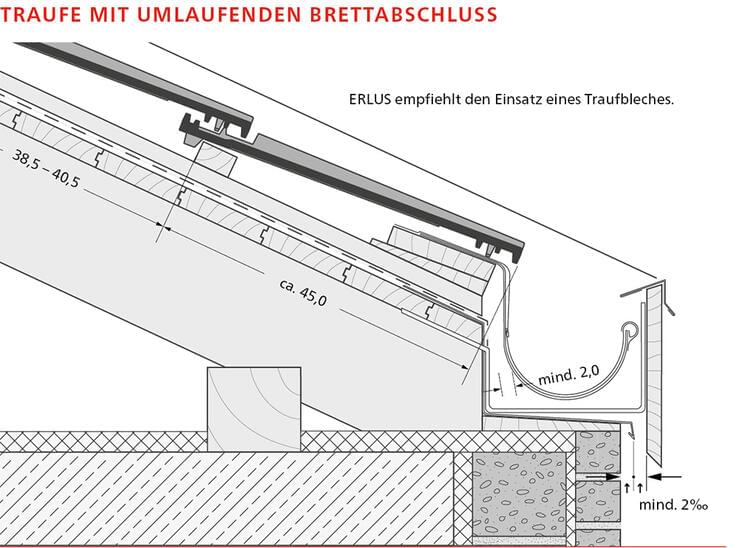

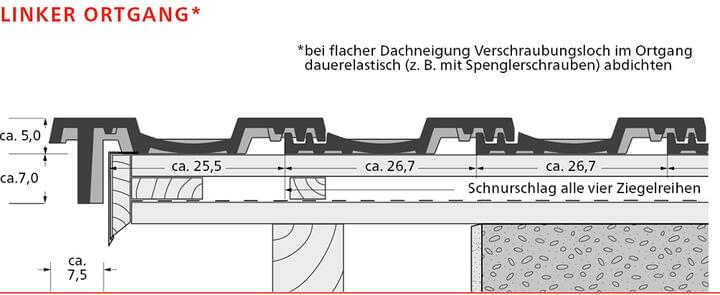

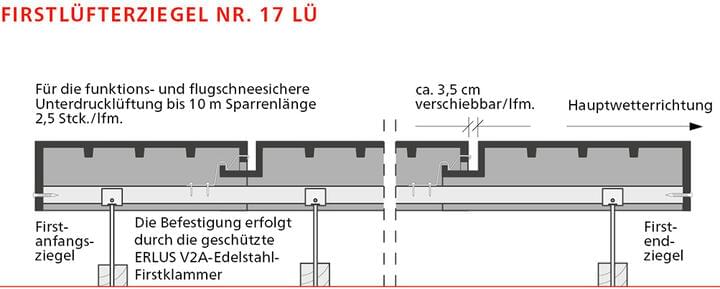

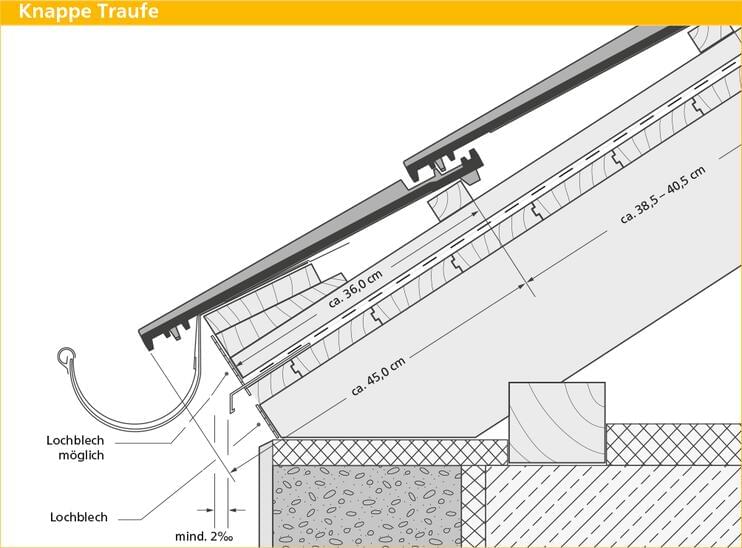

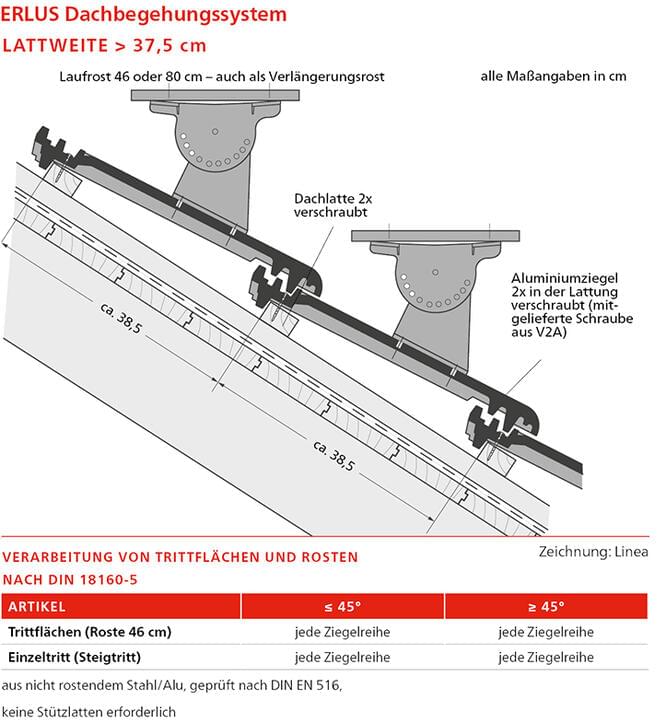

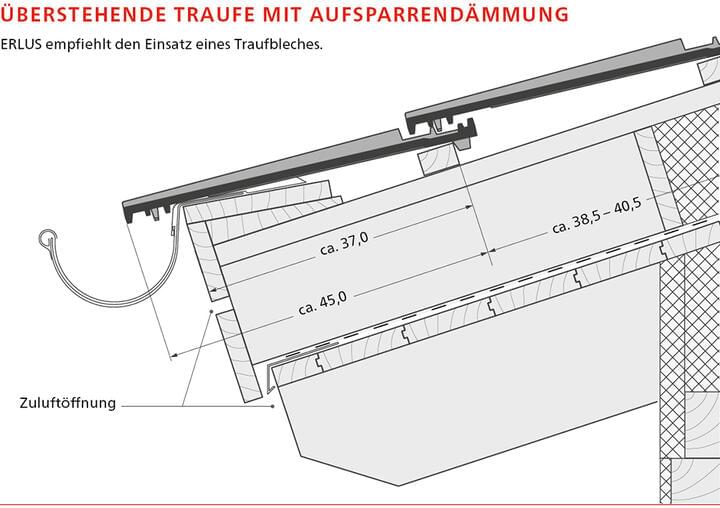

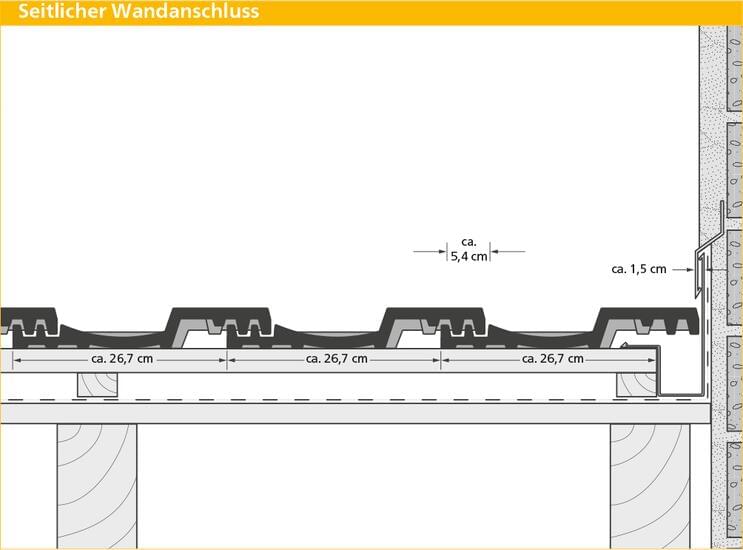

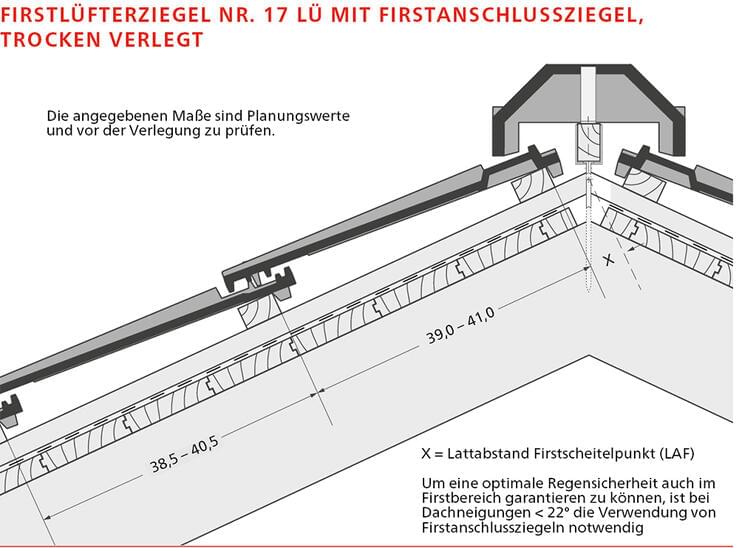

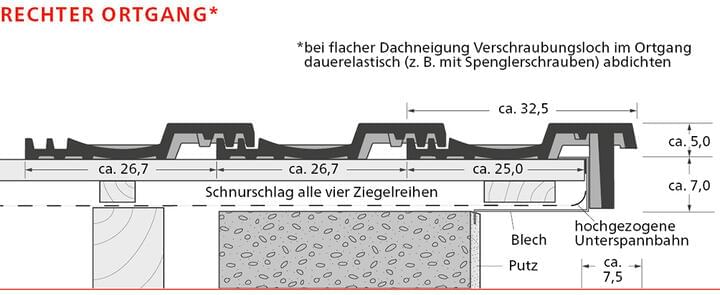

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Karat® XXL-D

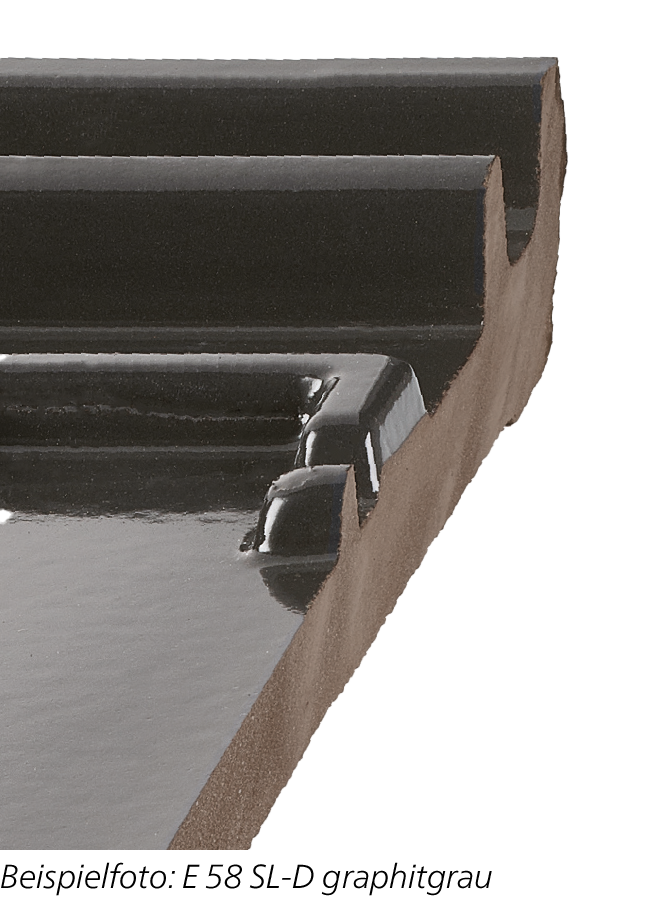

  • NEU: durchgefärbter Tonscherben

  • Leichtes Handling 5,3 kg pro Stück, 4er-Bündel

  • Doppelte Kopf- und Seitenverfalzung

  • Hohe Regeneintragssicherheit durch doppelte Kopf- und Seitenverfalzung

  • reddot design award-Gewinner

  • Profitabel bei Großflächen, in der Unterkonstruktion, 10er-Format

  • Regeldachneigung 22°

  • 20 mm Verschiebebereich

  • Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

Flächenziegel

Karat® XXL - Rot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Firstlüfterziegel Nr. 17 Lü Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 17 Lü
Firstanfangsziegel Nr. 17 Lü Naturrot | Lieferprogrammbild
Firstanfangsziegel Nr. 17 Lü
Firstendziegel Nr. 17 Lü Naturrot | Lieferprogrammbild
Firstendziegel Nr. 17 Lü

ERLUS Markenzubehör

Level RS® - ALU-SYSTEM Schneefanggitterhalter sinterrot - alu | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Solarmodulstütze inkl. Lüftungsziegel als Set
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Lieferprogrammbild
Firstklammer Nr. 15/17 Lü
Gratlüftungsband aus Alu 31 cm breit, rotbraun (in 5-m-Rollen)  | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, verkröpft naturrot/rot engobiert | Lieferprogrammbild
Firstendscheibe aus Alu, verkröpft

Dachflächen

Karat® XXL-D - Graphitgrau (durchgefärbt) | Dachflächenbild Graphitgrau (durchgefärbt)

Referenzobjekte

Ergoldsbacher Karat® XXL - Schwarz Matt | © ERLUS AG 2019 Ergoldsbacher Karat® XXL - Schwarz Matt
Ergoldsbacher Karat® XXL - Schwarz Matt | © ERLUS AG 2019 Ergoldsbacher Karat® XXL - Schwarz Matt

2006: Ergoldsbacher Karat® XXL

Einmalig, zeitlos im wirtschaftlichen XXL-Format

Der Ergoldsbacher Karat® XXL folgt keinem kurzlebigen Trend – er ist zeitlos schön. Dafür wurde er mit dem reddot design award ausgezeichnet. Genauso wie sein „kleiner Bruder” – der Designklassiker Ergoldsbacher Karat® – macht seine einzigartige Form jedes Dach unverwechselbar. Mit dem Ergoldsbacher Karat® XXL wurde ein universeller Großflächenziegel geschaffen, der sich sowohl für steile als auch flache Dächer sehr gut eignet.

Bedarf / m²: ab 9,0 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 22 °
