Ergoldsbacher Linea®

Farbpalette
Sinterrot

2000: Ergoldsbacher Linea®

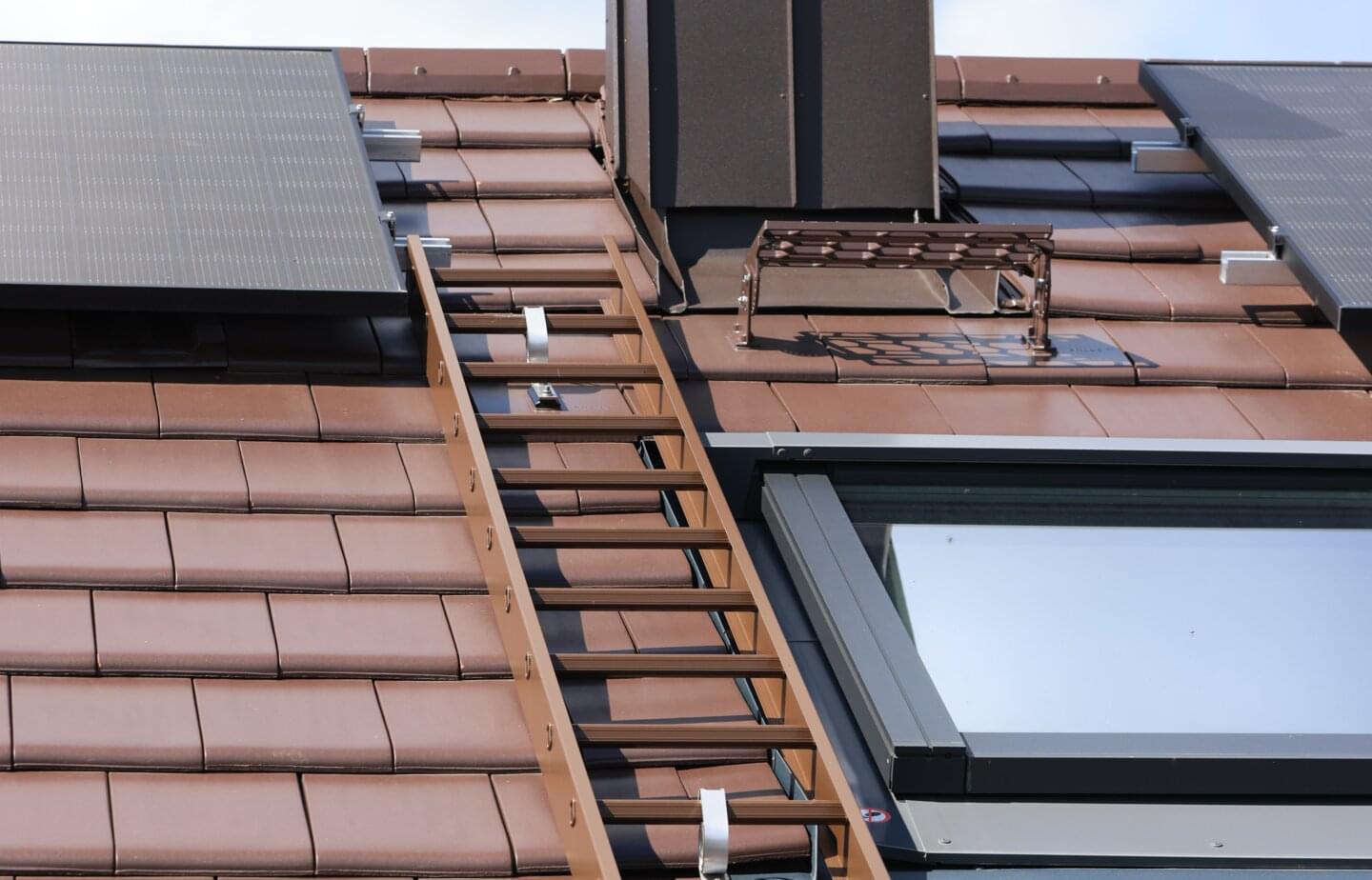

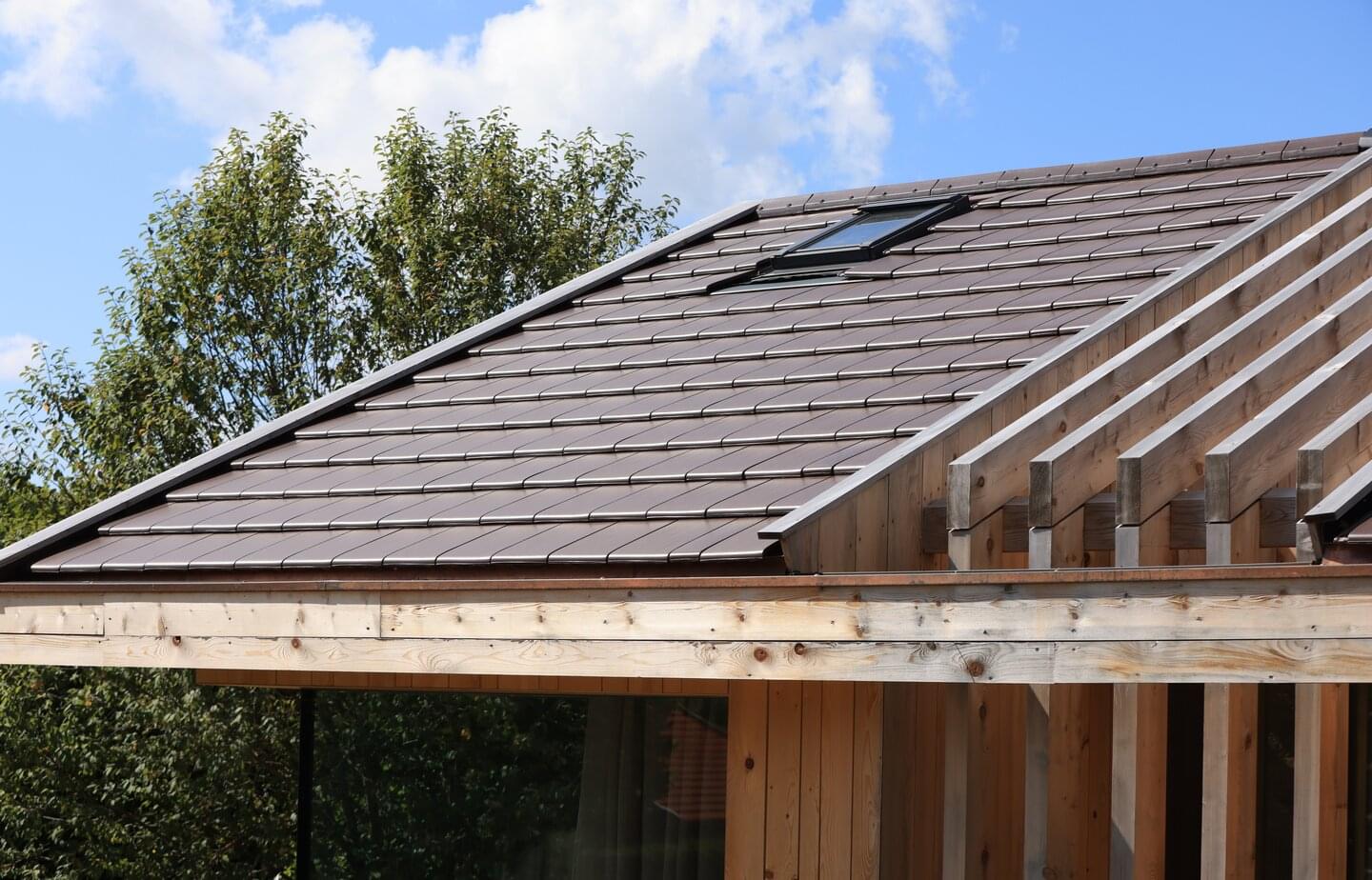

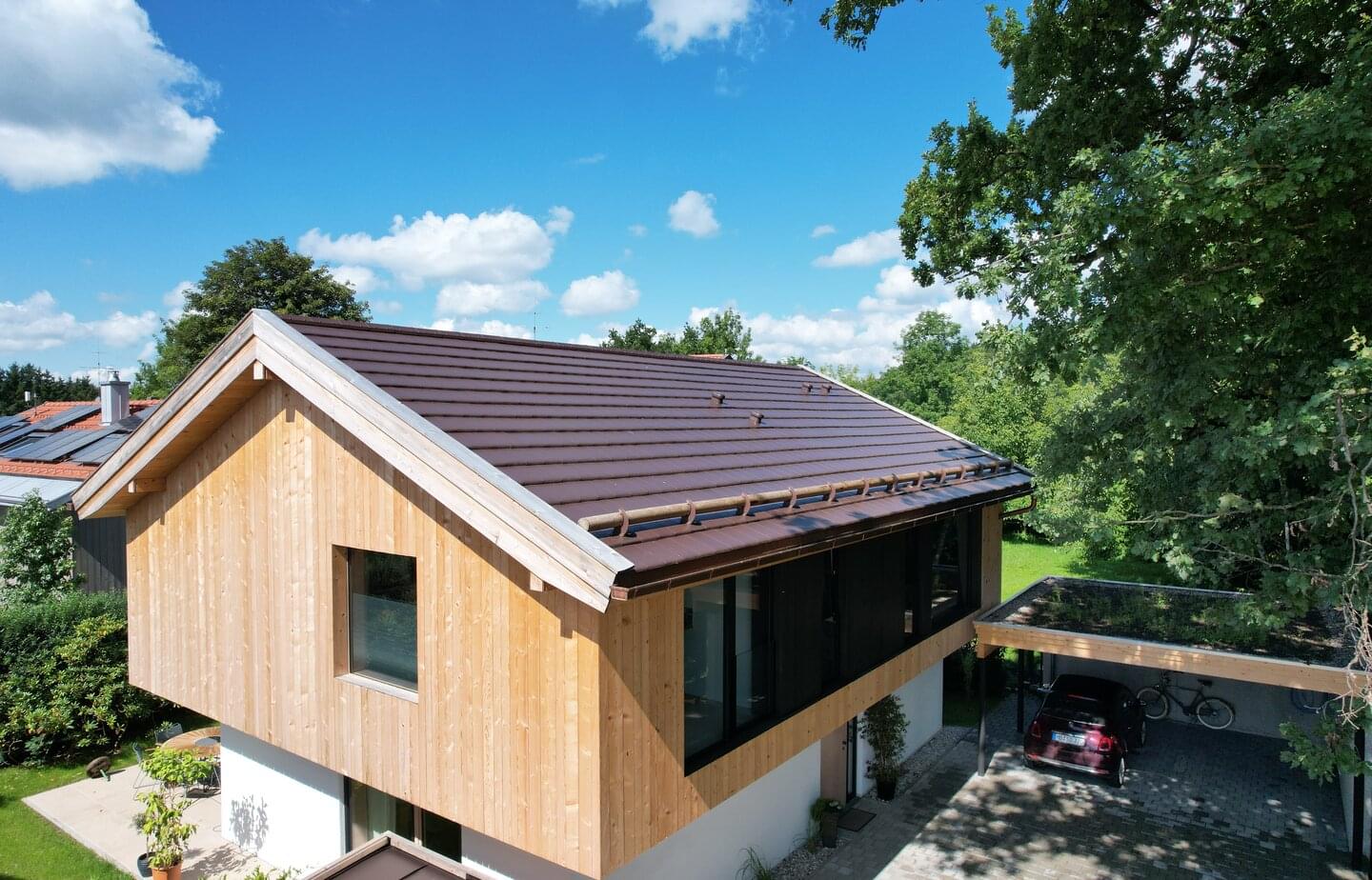

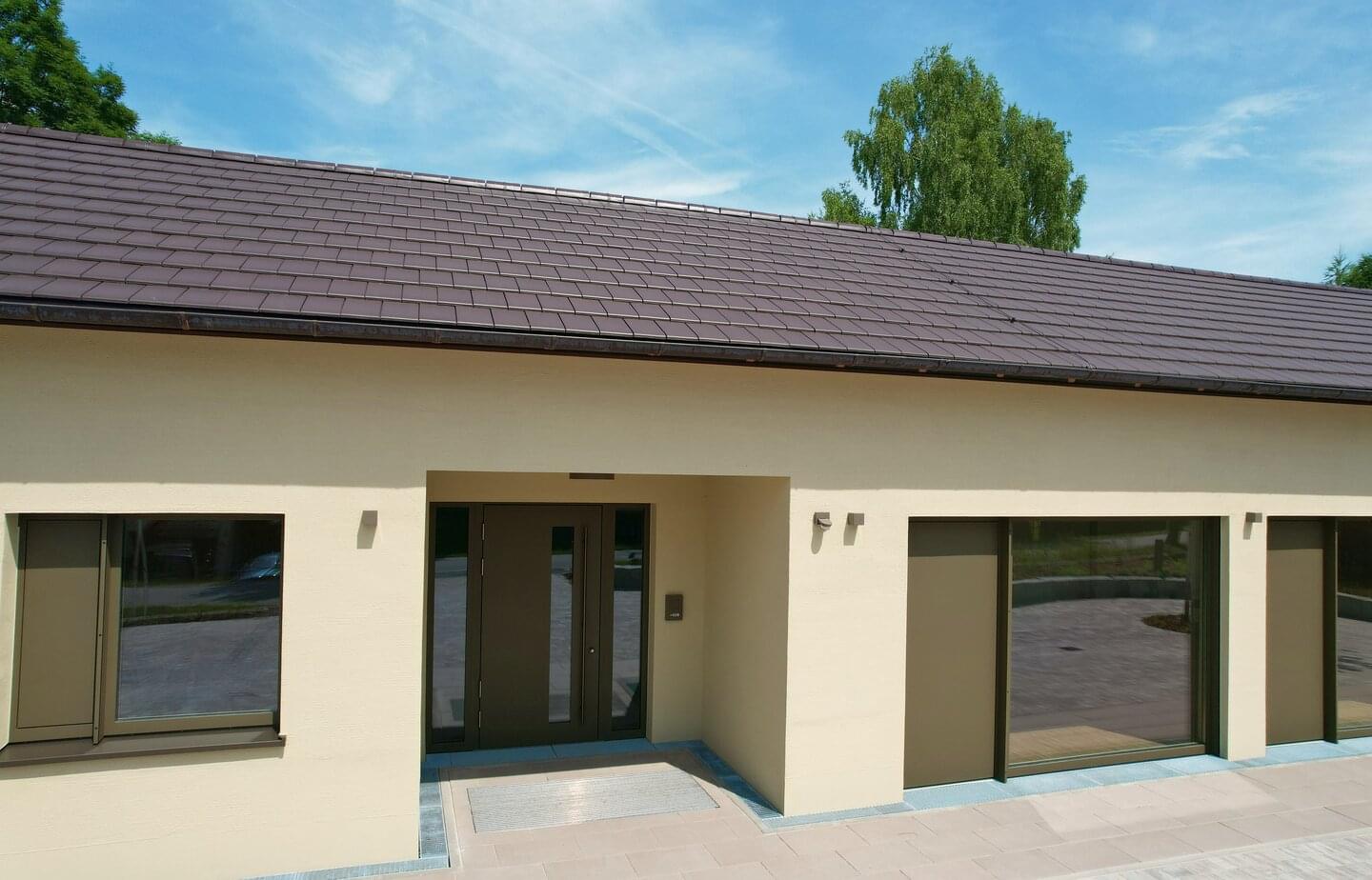

2016: Ergoldsbacher Linea® Sinterbraun

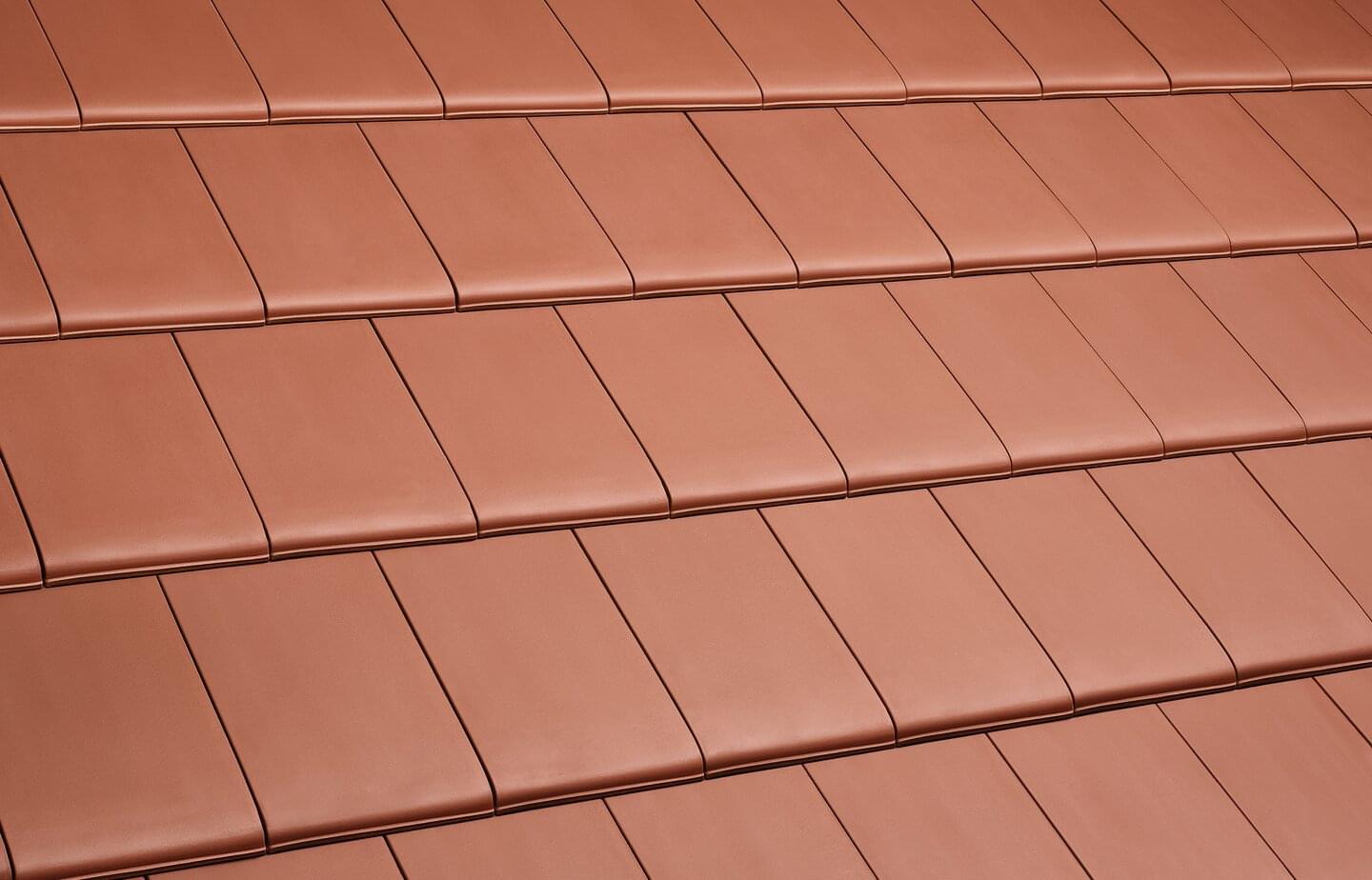

  • Linea® - Sinterrot | Flächenziegelbild | © © ERLUS AG 2021
  • Linea® - Rot Sinterbrand | Flächenziegelbild | © © ERLUS AG 2021

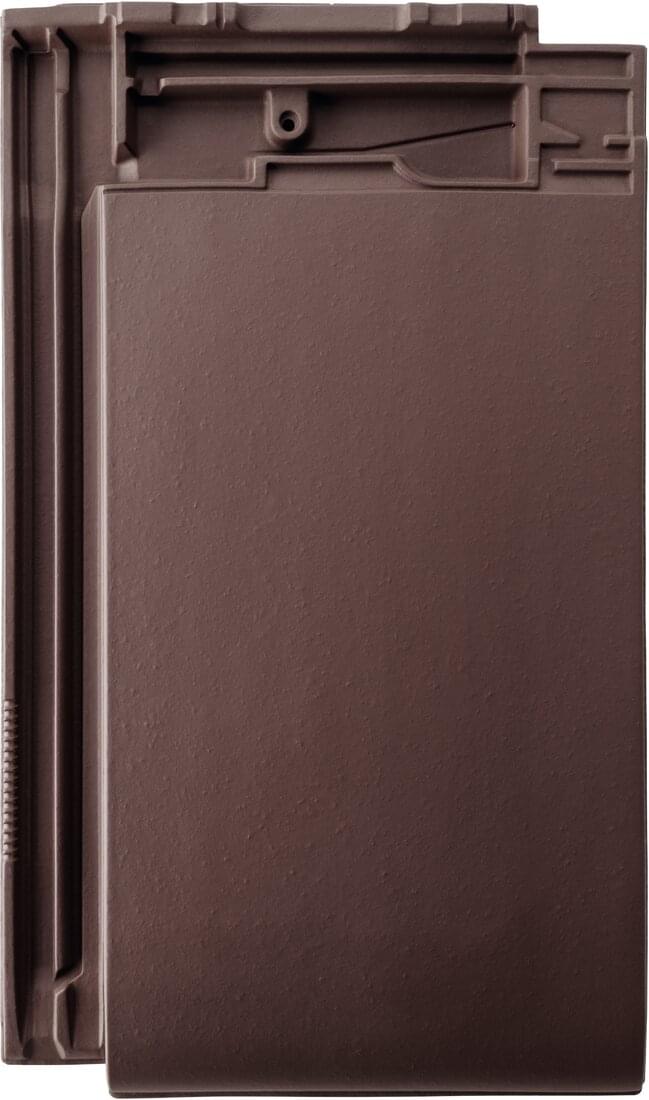

  • Linea® - Sinterbraun | Flächenziegelbild | © © ERLUS AG 2021

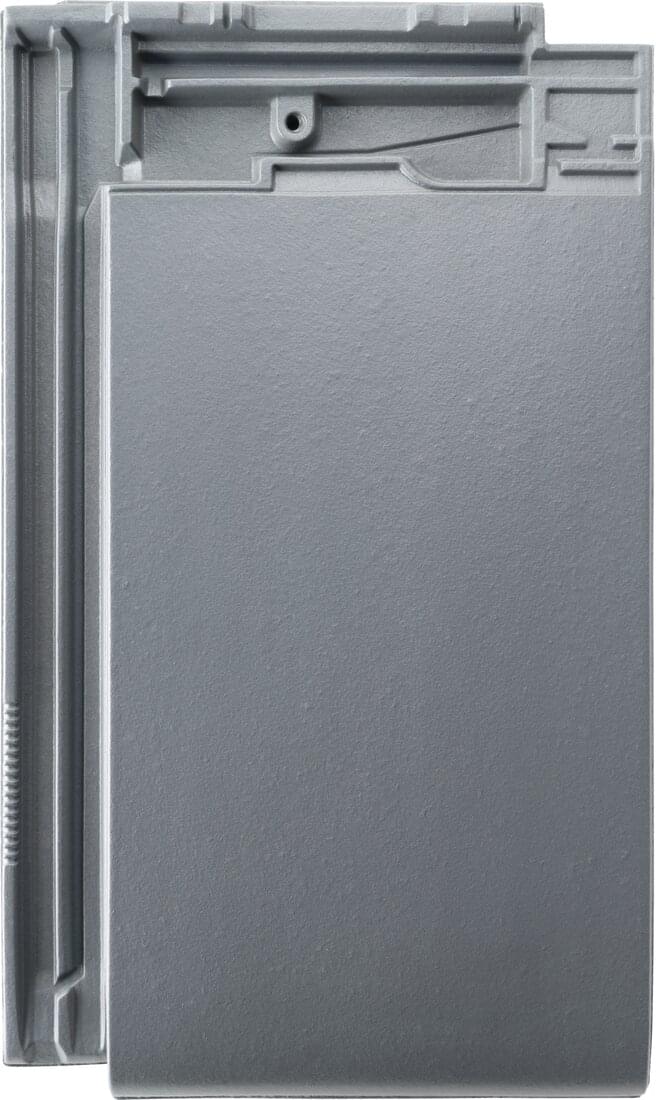

  • Linea® - Sintergrau | Flächenziegelbild | © © ERLUS AG 2021
  • Linea® - Sinterlichtgrau | Flächenziegelbild | © © ERLUS AG 2021

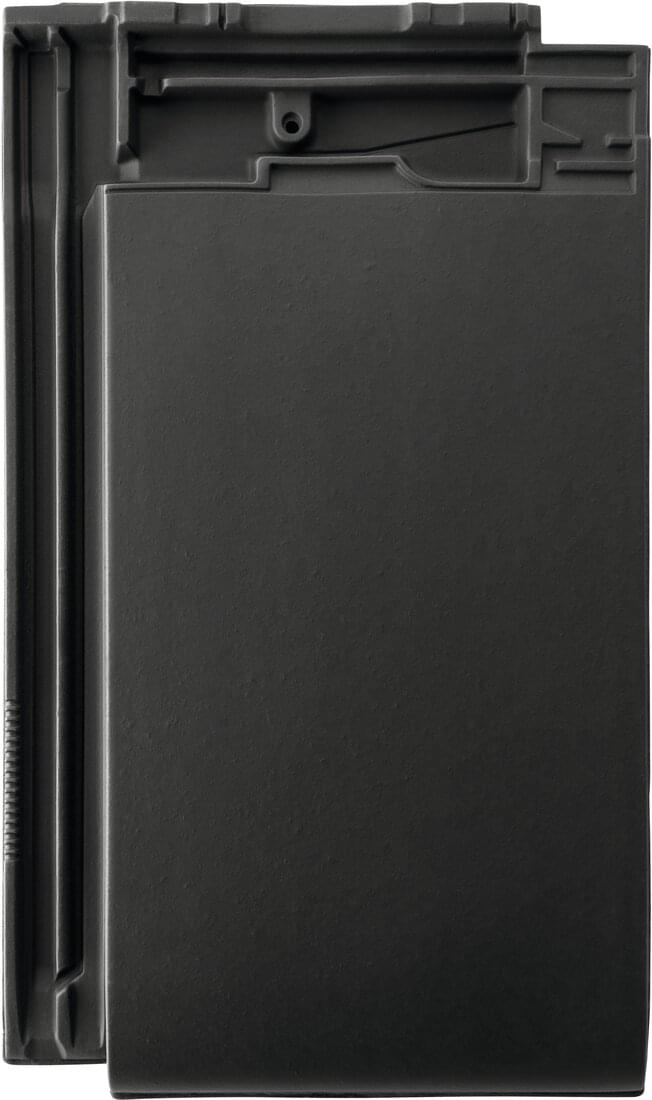

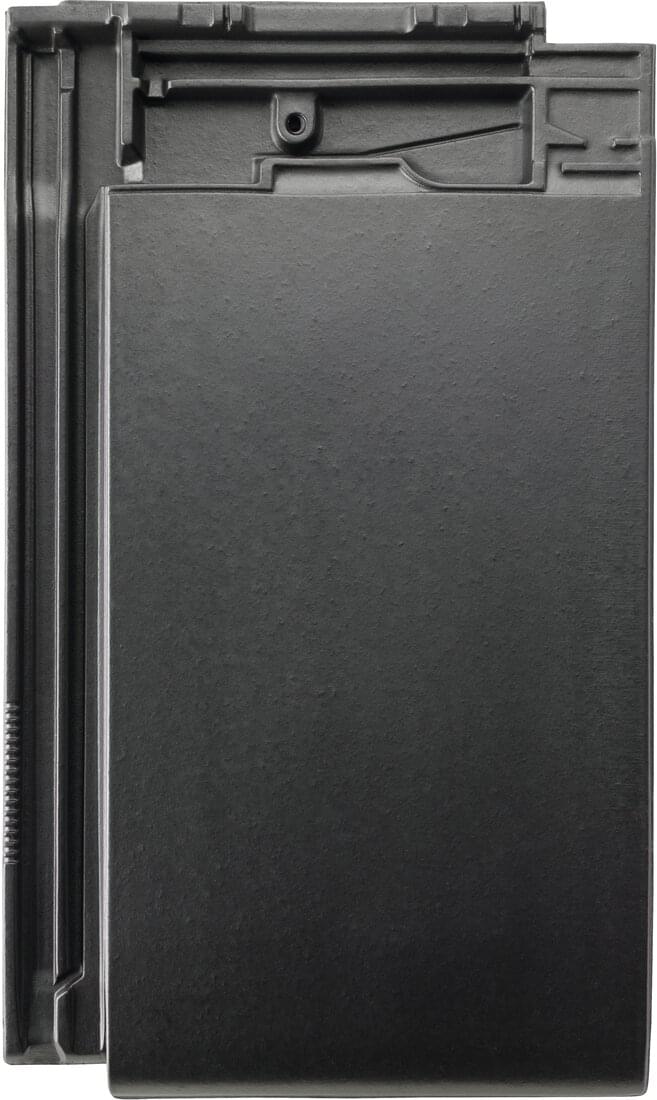

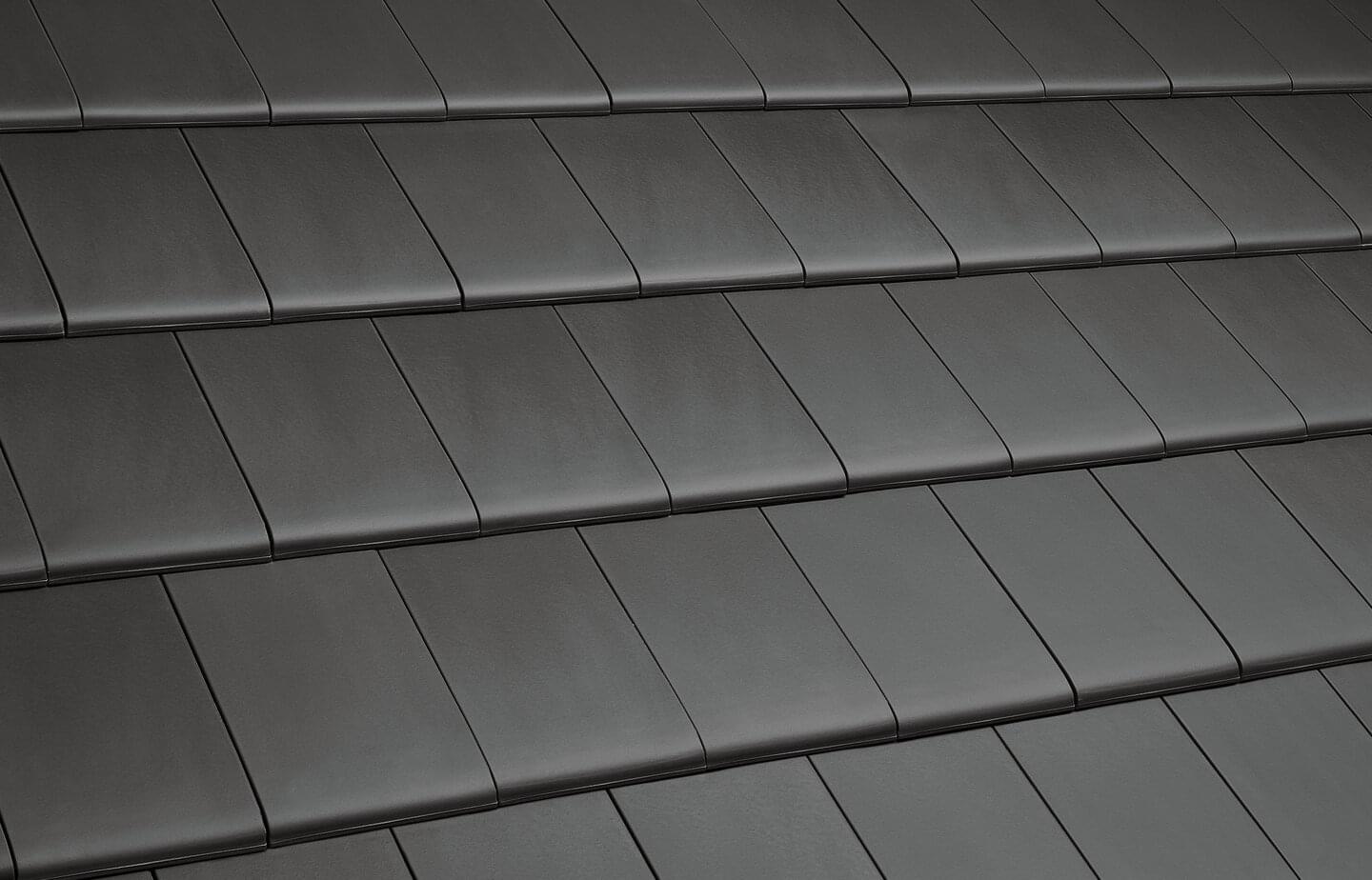

  • Linea® - Sinterschwarz Matt | Flächenziegelbild | © © ERLUS AG 2021

Technische Daten

Größe: ca. 29,0 x 48,5 cm
Lattweite: ca. 37,3 - 39,3 cm
Mittlere Deckbreite: ca. 24,5 cm
Bedarf je m²: ca. 10,5 Stück
Gewicht nach DIN 1055 einschl. Lattung: ca. 0,55 kN/m²
Realgewicht ohne Lattung: ca. 46 kg/m²
Paletteninhalt: 192 Stück
Palettengewicht: ca. 950 kg
Bündelgröße: 4 Stück
Hagelwiderstandsklasse (HW): 4
Lattweitengruppe: 38,5 cm
Maßangaben für Ausführung mit Flächenziegeln und Firstanschlussziegeln
X-Maß LAF in mm Firstanschlussziegel1)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 65 65 65 60 60 55 55 45 - - -
Firstlüfterziegel Nr. 17 Lü 65 65 65 60 60 60 70 - - - -
Firstlüfterziegel Nr. 19 Lü 55 55 65 45 40 40 45 50 - - -
X-Maß LAF in mm Maßangaben für Ausführung mit Flächenziegeln2)
Dachneigung in ° 10°15°20°25°30°35°40°45°50°55°60°
Firstziegel Nr. 17 55 55 65 60 60 60 70 50 40 - -
Firstlüfterziegel Nr. 17 Lü 55 55 65 60 60 65 70 - - - -
Firstlüfterziegel Nr. 19 Lü 55 55 50 50 40 40 40 45 - - -

1) ohne Alu-First- und Gratlüfterband 2) mit Alu-First- und Gratlüfterband

Zuordnung von Zusatzmaßnahmen für den Ergoldsbacher Linea®

Regeldachneigung 25° im Halbverband verlegt, bei Reihenverlegung ist die RDN um 5° höher, Mindestdachneigung 10°; entsprechend den allgemein anerkannten Regeln der Technik (nach dem ZVDH-Merkblatt Unterdächer, Unterdeckungen und Unterspannungen und den Grundregeln des DDH)
Länderspezifsche Baunormen und/oder Regelwerke sind einzuhalten, wenn vertraglich nichts Abweichendes vereinbart wird.

Erhöhte Anforderungen können sich ergeben durch
Nutzung: Dachgeschoss, insbesondere zu Wohnzwecken (= zwei erhöhte Anforderungen)
Konstruktion: besondere Dachformen (z. B. Schmetterlingsdächer), große Sparrenlängen (größer als 10 m), stark gegliederte Dachformen (z. B. durch Kehlen, Gauben etc.)
Klimatische Verhältnisse: exponierte Lage, extreme Standorte, schneereiche Gebiete, windreiche Gebiete
Technische Anlagen: Auf- oder Indachsysteme, Klimageräte, Antennenanlagen, Laufanlagen, Belichtungs-, Schneefangsysteme, etc.

Klassen
Klasse 1: wasserdichtes Unterdach (1.1.)
Klasse 2: regensicheres Unterdach (1.2.)
Klasse 3: naht- und perforationsgesicherte Unterdeckung (2.1.) naht- und perforationsgesicherte Unterspannung (3.1.)
Klasse 4: verschweißte/verklebte Unterdeckung (2.2.) überdeckte Unterdeckung aus Bitumenbahnen (2.3.) nahtgesicherte Unterspannung (3.2.)
Klasse 5: überlappte/verfalzte Unterdeckung (2.4.)
Klasse 6: Unterspannung (3.3.)

Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*2 w.e.A.*3 w.e.A.*
≥ 25° Kl. 6 Kl. 6 Kl. 5 Kl. 4
von < 25° bis ≥ 21° Kl. 4 Kl. 4 Kl. 3 Kl. 3
von < 21° bis ≥ 17° Kl. 3 Kl. 3 Kl. 3 Kl. 3*
von < 17° bis ≥ 13° Kl. 2 Kl. 2 Kl. 1 Kl. 1
von < 13° bis ≥ 10° Kl. 1 Kl. 1 Kl. 1 Kl. 1
Übersicht der weiteren erhöhten Anforderungen (w.e.A.)
Dachneigung0 w.e.A.*1 w.e.A.*
≥ 25° Kl. 6 Kl. 6
von < 25° bis ≥ 21° Kl. 4 Kl. 4
von < 21° bis ≥ 17° Kl. 3 Kl. 3
von < 17° bis ≥ 13° Kl. 2 Kl. 2
von < 13° bis ≥ 10° Kl. 1 Kl. 1
Dachneigung2 w.e.A.*3 w.e.A.*
≥ 25° Kl. 5 Kl. 4
von < 25° bis ≥ 21° Kl. 3 Kl. 3
von < 21° bis ≥ 17° Kl. 3 Kl. 3*
von < 17° bis ≥ 13° Kl. 1 Kl. 1
von < 13° bis ≥ 10° Kl. 1 Kl. 1
* Die in der Tabelle genannten Zusatzmaßnahmen sind Mindestmaßnahmen unter Berücksichtigung der Tabelle 1 des Merkblattes „Unterdächer, Unterdeckungen, Unterspannungen”. Unterdeckplatten sind gemäß der Klassifizierung im Merkblatt für „Unterdächer, Unterdeckungen und Unterspannungen” zuzuordnen. Erhöhte Anforderungen bilden Kategorien gemäß Kapitel 1.1.3. Weitere erhöhte Anforderungen können sich aus der Gewichtung innerhalb einer Kategorie gemäß 1.1.3. ergeben. Z. B. können klimatische Verhältnisse mehrere erhöhte Anforderungen ergeben. Nur zulässig, wenn ein Nachweis hinsichtlich der Funktionssicherheit der verwendeten Produkte einschließlich des Zubehörs (Dichtbänder oder Dichtungsmassen unter Konterlatten, Klebebänder, vorkonfektionierte Nahtsicherung) im Rahmen einer Schlagregenprüfung sowie eines 24-stündigen Beregnungstests bei einer Dachneigung von 15° herstellerseitig erfolgt ist. Andernfalls ist die nächsthöhere Klasse zu wählen. Herstellerseitige Einschränkungen sind zu berücksichtigen. Hinweise zur Perforationssicherung sind dem Produktdatenblatt zu entnehmen. Sie können in den Klassen 3 bis 6 verwendet werden.

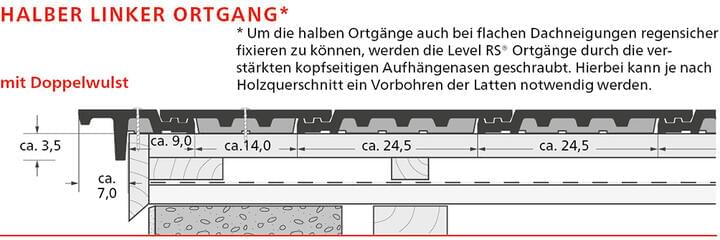

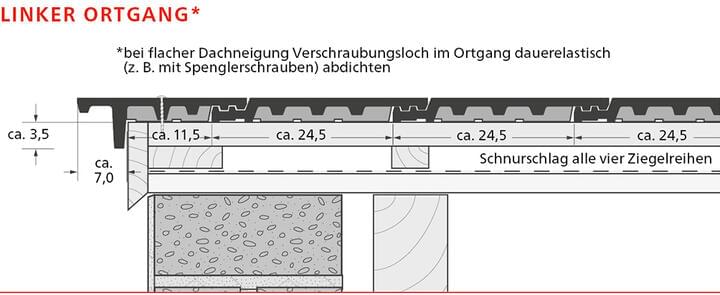

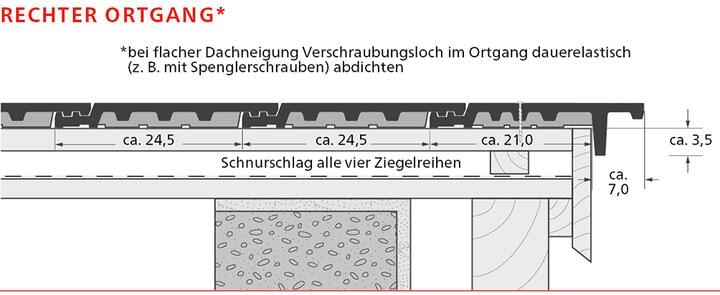

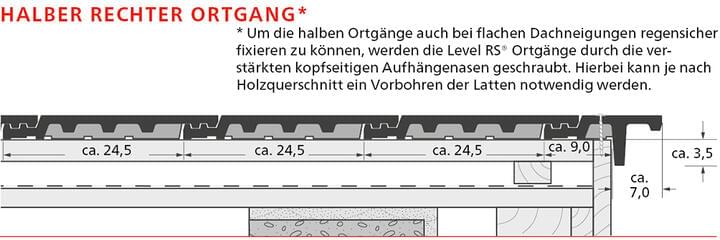

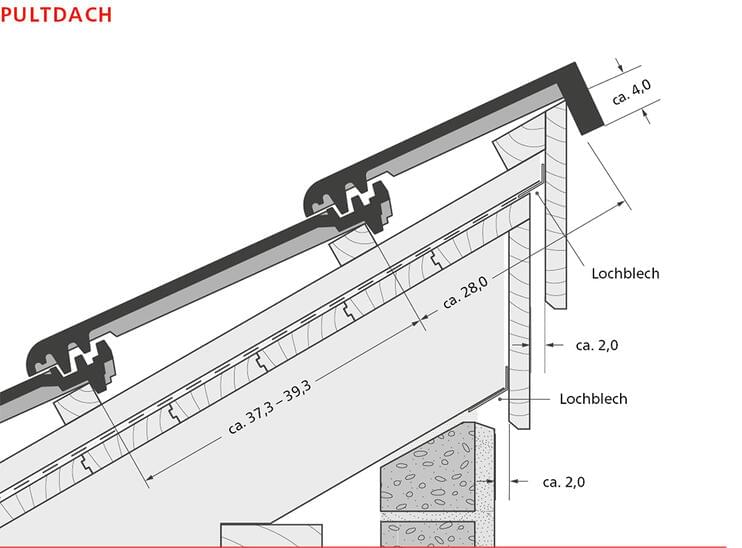

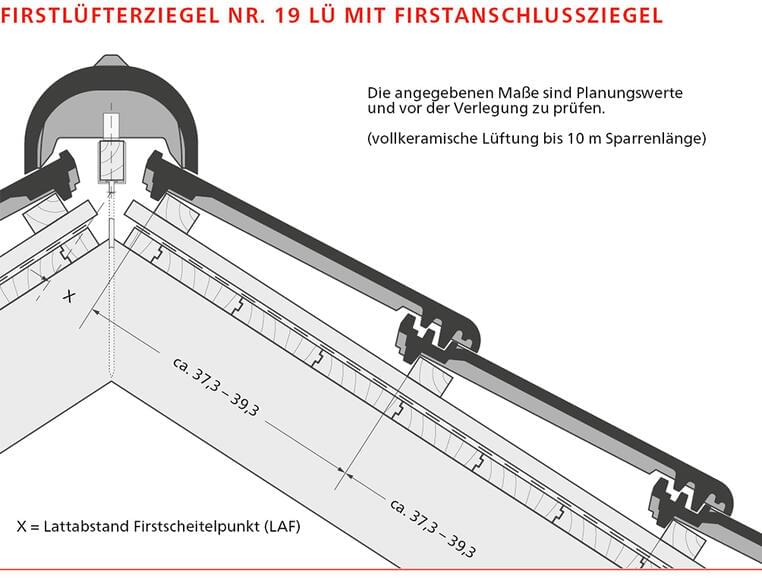

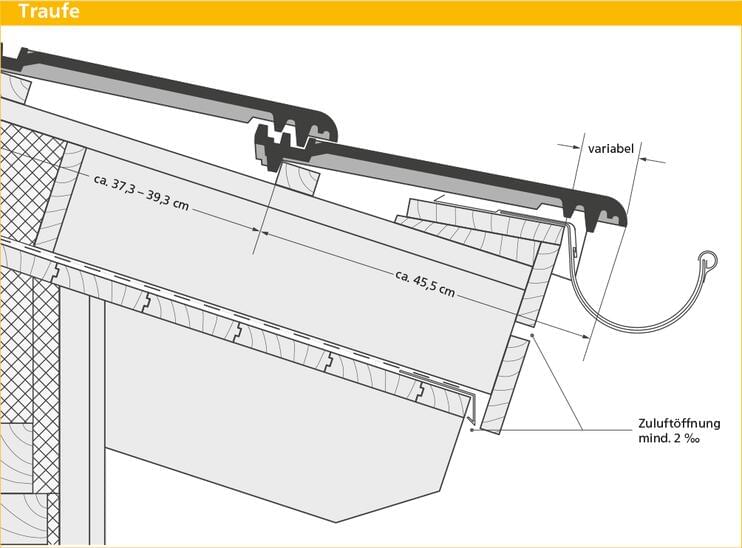

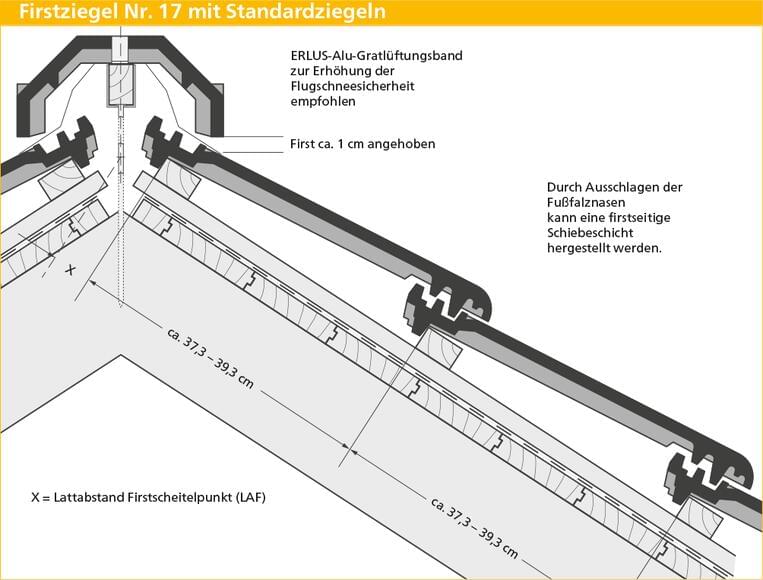

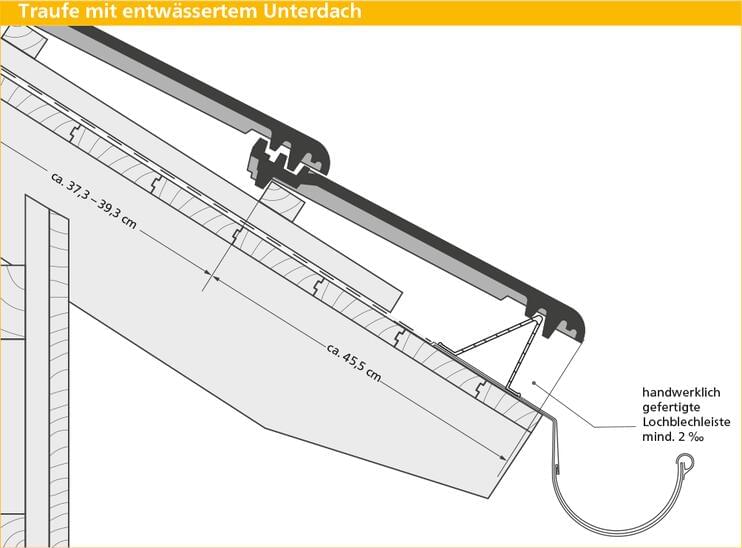

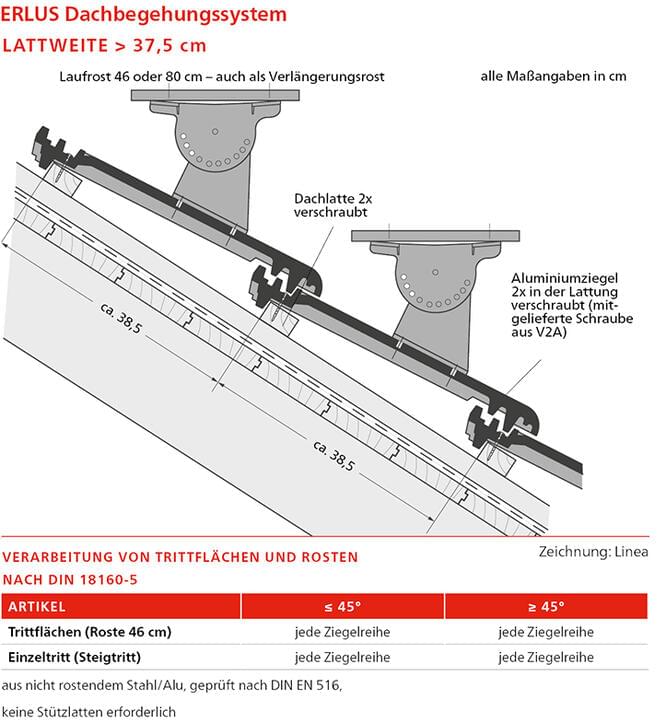

Technische Zeichnungen

Diese Argumente sprechen für den
Ergoldsbacher Linea®

  • Sinterqualität

  • Hohe Windsogsicherheit bei Verbanddeckung (bereits ohne Verklammerung)

  • Hagelwiderstandsklasse 4

  • Besonders regeneintragssicherer Glattziegel durch doppelte Kopf- und Seitenverfalzung

  • iF-Design-Award-Gewinner bereits 2 Awards, zuletzt 2016 für den Linea Sinterbraun

  • Profitabel 10er-Format, auch in Reihe verlegbar (RDN 25° bzw. 30°)

  • 20 mm Verschiebespiel

  • 2 Ortganglösungen

  • Komplettes Zubehör inklusive ALU-SYSTEM Zubehör aus einer Hand

  • Lattweitengruppe 38,5 cm Modell aus der XXL-Familie

Flächenziegel

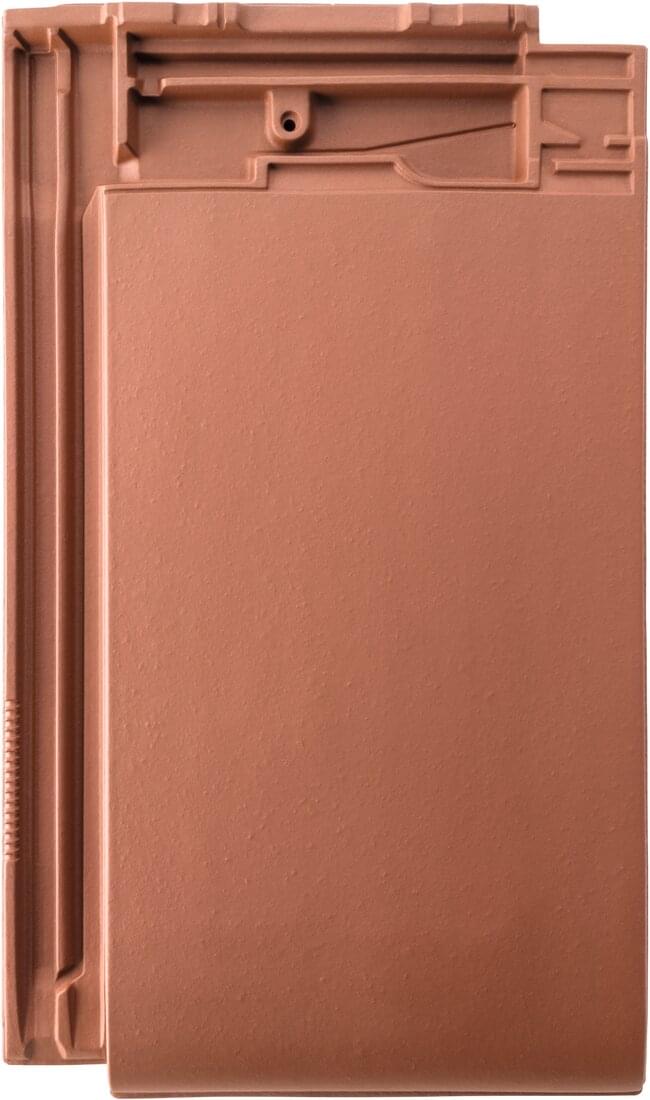

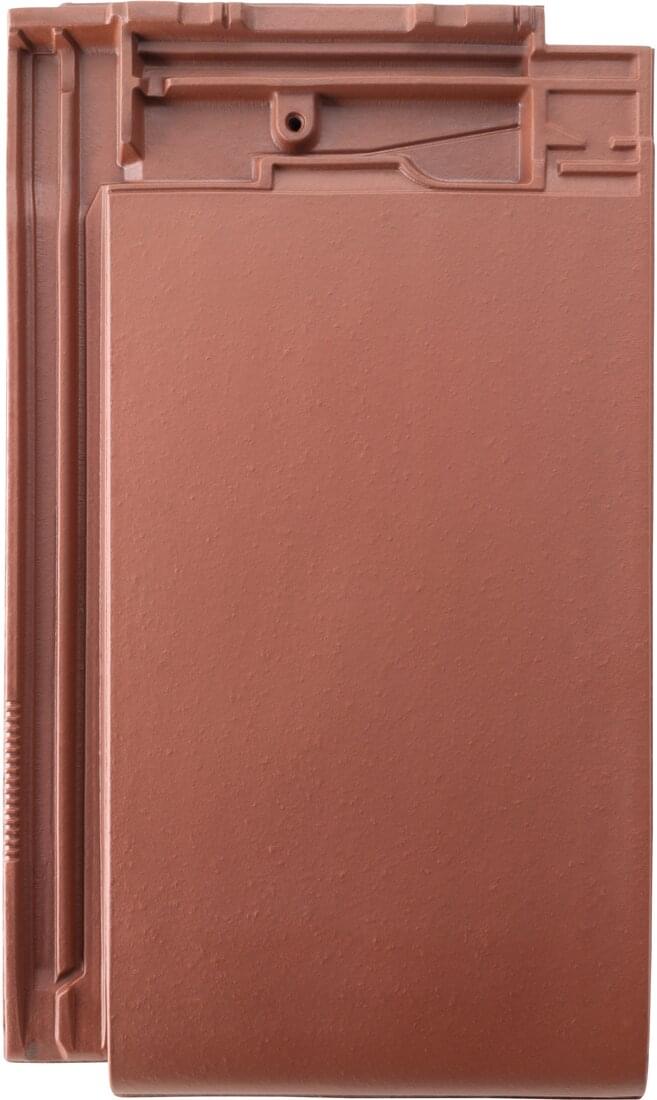

Linea® - Sinterrot | Lieferprogrammbild
Flächenziegel

ERLUS Standardzubehör

Linea® - 1/2 Ziegel Sinterrot | Lieferprogrammbild
1/2 Ziegel
Linea® - Ortgangziegel links Sinterrot | Lieferprogrammbild
Ortgangziegel links
Linea® - Ortgangziegel rechts Sinterrot | Lieferprogrammbild
Ortgangziegel rechts
Linea® - 1/2 Ortgangziegel links/ Doppelwulst-Set Sinterrot | Lieferprogrammbild
1/2 Ortgangziegel links/ Doppelwulst-Set
Linea® - 1/2 Ortgangziegel rechts Sinterrot | Lieferprogrammbild
1/2 Ortgangziegel rechts
Linea® - Doppelwulstziegel Sinterrot | Lieferprogrammbild
Doppelwulstziegel
Linea® - Firstanschlussziegel Sinterrot | Lieferprogrammbild
Firstanschlussziegel
Linea® - 1/2 Firstanschlussziegel Sinterrot | Lieferprogrammbild
1/2 Firstanschlussziegel
Linea® - Firstanschluss-Ortgangziegel links Sinterrot | Lieferprogrammbild
Firstanschluss-Ortgangziegel links
Linea® - Firstanschluss-Ortgangziegel rechts Sinterrot | Lieferprogrammbild
Firstanschluss-Ortgangziegel rechts
Linea® - 1/2 Firstanschluss-Ortgang links/-Doppelwulst-Set Sinterrot | Lieferprogrammbild
1/2 Firstanschluss-Ortgang links/-Doppelwulst-Set
Linea® - 1/2 Firstanschluss-Ortgangziegel rechts Sinterrot | Lieferprogrammbild
1/2 Firstanschluss-Ortgangziegel rechts
Linea® - Firstanschluss-Doppelwulstziegel Sinterrot | Lieferprogrammbild
Firstanschluss-Doppelwulstziegel
Linea® - Pultdachziegel Sinterrot | Lieferprogrammbild
Pultdachziegel
Linea® - 1/2 Pultdachziegel Sinterrot | Lieferprogrammbild
1/2 Pultdachziegel
Linea® - Pultdach-Ortgangziegel links Sinterrot | Lieferprogrammbild
Pultdach-Ortgangziegel links
Linea® - Pultdach-Ortgangziegel rechts Sinterrot | Lieferprogrammbild
Pultdach-Ortgangziegel rechts
Linea® - Lüftungsziegel Sinterrot | Lieferprogrammbild
Lüftungsziegel
Firstziegel Nr. 15 Sinterrot | Lieferprogrammbild
Firstziegel Nr. 15
Firstabschlussziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 15
Firstausgleichsziegel Nr. 15 Naturrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 15
Firstziegel Nr. 17 Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstziegel Nr. 17
Firstabschlussziegel Nr. 17 Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstabschlussziegel Nr. 17
Firstziegel Nr. 17 Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstausgleichsziegel Nr. 17
Firstlüfterziegel Nr. 17 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 17 Lü
Firstanfangsziegel Nr. 17 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanfangsziegel Nr. 17 Lü
Firstendziegel Nr. 17 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstendziegel Nr. 17 Lü
Firstlüfterziegel Nr. 19 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstlüfterziegel Nr. 19 Lü
Firstanfangsziegel Nr. 19 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstanfangsziegel Nr. 19 Lü
Firstendziegel Nr. 19 Lü Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
Firstendziegel Nr. 19 Lü

ERLUS Markenzubehör

Linea® - ALU-SYSTEM Sanitärlüfter DN 125 komplett sinterrot - alu | Lieferprogrammbild
ALU-SYSTEM Sanitärlüfter DN 125 komplett
Linea® | Lieferprogrammbild
ALU-SYSTEM Antennenhaube
Linea® - ALU-SYSTEM Durchführungsziegel für Solaranlagen sinterrot - alu | Lieferprogrammbild
ALU-SYSTEM Durchführungsziegel für Solaranlagen
ALU-SYSTEM Schneefanggitterhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefanggitterhalter
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang naturrot/rot engobiert | Lieferprogrammbild
ALU-SYSTEM Schneefanggitter 20 cm hoch, 3 m lang
ALU-SYSTEM Schneefangdoppelrohrhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangdoppelrohrhalter
ALU-SYSTEM Schneefangrundrohr, 2 m lang naturrot/rot engobiert | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Schneefangrundrohr, 2 m lang
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rohrverbinder für Schneefangrundrohr
ALU-SYSTEM Rundholzhalter | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rundholzhalter
ALU-SYSTEM Steigtritt | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Steigtritt
ALU-SYSTEM Rost 46 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 50 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Rost 80 x 25 cm für Schornsteinfegerarbeiten
ALU-SYSTEM Verlängerungsrost 80 x 25 cm  | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Verlängerungsrost 80 x 25 cm
ALU-SYSTEM Laufrosthalter unbeschichtet | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Laufrosthalter unbeschichtet
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A | Lieferprogrammbild | © © ERLUS AG 2021
ALU-SYSTEM Leiter- und Sicherheitsdachhaken Typ A
Linea® - ALU-SYSTEM Solarträger sinterrot - alu | Lieferprogrammbild
ALU-SYSTEM Solarträger
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel Naturrot | Lieferprogrammbild
KERAMIK Verlängerungsplatte universal für Firstabschlussziegel
KERAMIK Walmkappe für Firstziegel Nr. 15 Sinterrot | Lieferprogrammbild
KERAMIK Walmkappe für Firstziegel Nr. 15
KERAMIK Walmkappe für Firstziegel Nr. 17
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Anfänger
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender Sinterrot | Lieferprogrammbild | © © ERLUS AG 2021
KERAMIK Walmkappe für Firstziegel Nr. 19 Ender
KERAMIK Zeltdachspitze für Firstziegel Nr. 15 Naturrot | Lieferprogrammbild
KERAMIK Zeltdachspitze für Firstziegel Nr. 15
Universal ERLUS Sturmklammer I Größe "M" 2,5 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer I M
Universal ERLUS Sturmklammer II Größe "M" 2,2 mm 40/60 V2A Federstahl | Lieferprogrammbild | © © ERLUS AG 2021
Universal ERLUS Sturmklammer II M
First-und Gratklammern für First 15/17 rot beschichtet -Systemverlegung- | Lieferprogrammbild
Firstklammer Nr. 15 / 17
First- und Gratklammern für Lüfterfirst Nr. 15 / 17  | Lieferprogrammbild
Firstklammer Nr. 15/17 Lü
First- und Gratklammern für Firstziegel Nr. 19  | Lieferprogrammbild
Firstklammer Nr. 19 Lü
Linea® - Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.) schwarz (beschichtet) | Lieferprogrammbild
Schneestopper aus Metall, Rotbraun oder Anthrazit (VE 100 St.)
Gratlüfterband aus Alu - 31 cm x 5 m rot (beschichtet) | Lieferprogrammbild
Gratlüfterband aus Alu - 31 cm x 5 m
Traufenschutzband rotbraun (beschichtet) | Lieferprogrammbild
Traufenschutzband
Traufenlüfterkamm rotbraun (beschichtet) | Lieferprogrammbild
Traufenlüfterkamm
Firstendscheibe aus Alu, flach rotbraun/schwarz (beschichtet) | Lieferprogrammbild | © © ERLUS AG 2021
Firstendscheibe aus Alu, flach

Dachflächen

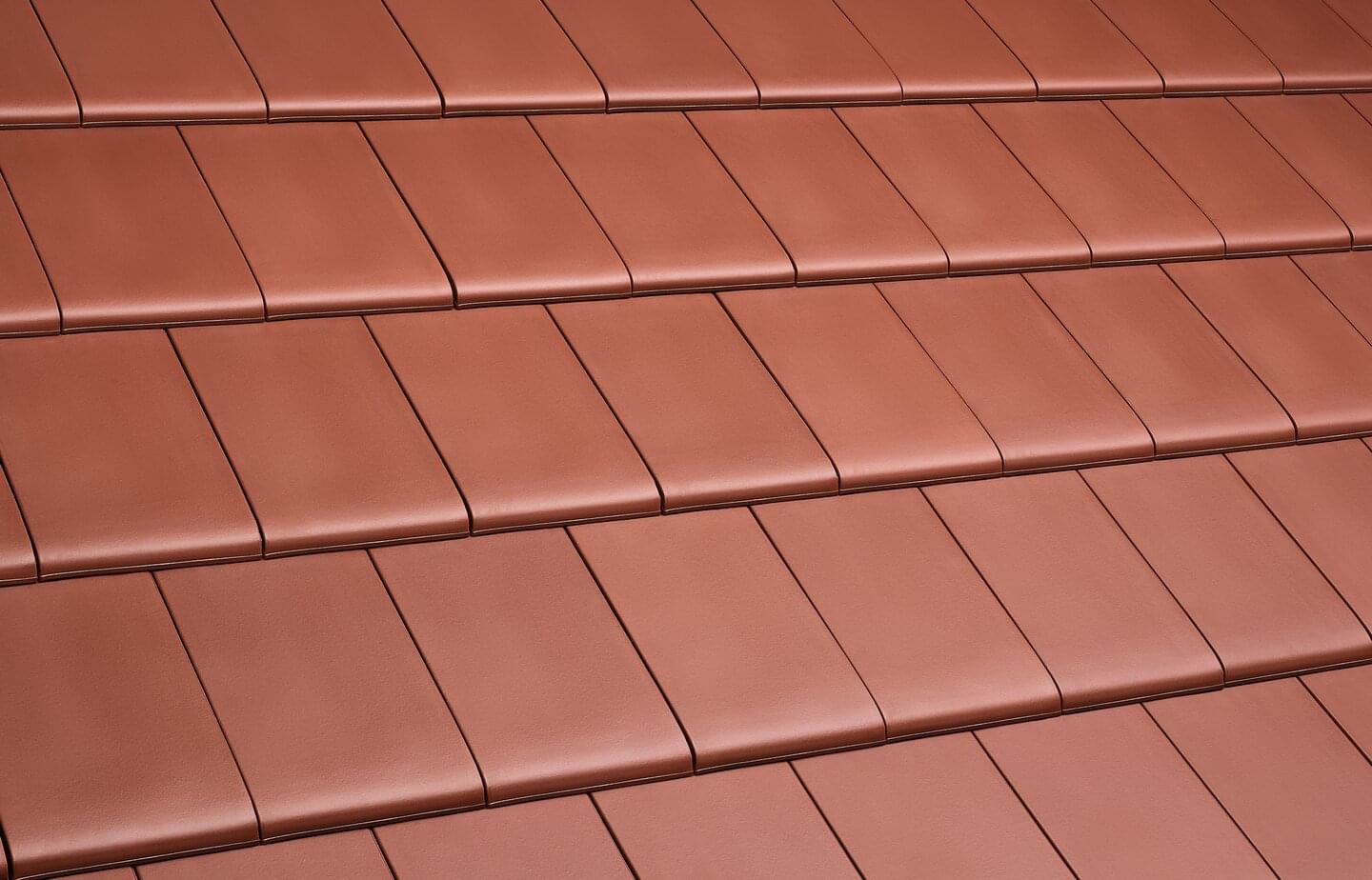

Linea® - Sinterrot | Dachflächenbild | © © ERLUS AG 2021 Sinter red
Linea® - Sinterlichtgrau | Dachflächenbild | © © ERLUS AG 2021 Sinterlichtgrau
Linea® - Rot Sinterbrand | Dachflächenbild | © © ERLUS AG 2021 Rot Sinterbrand
Linea® - Sinterschwarz Matt | Dachflächenbild | © © ERLUS AG 2021 Sinterschwarz Matt

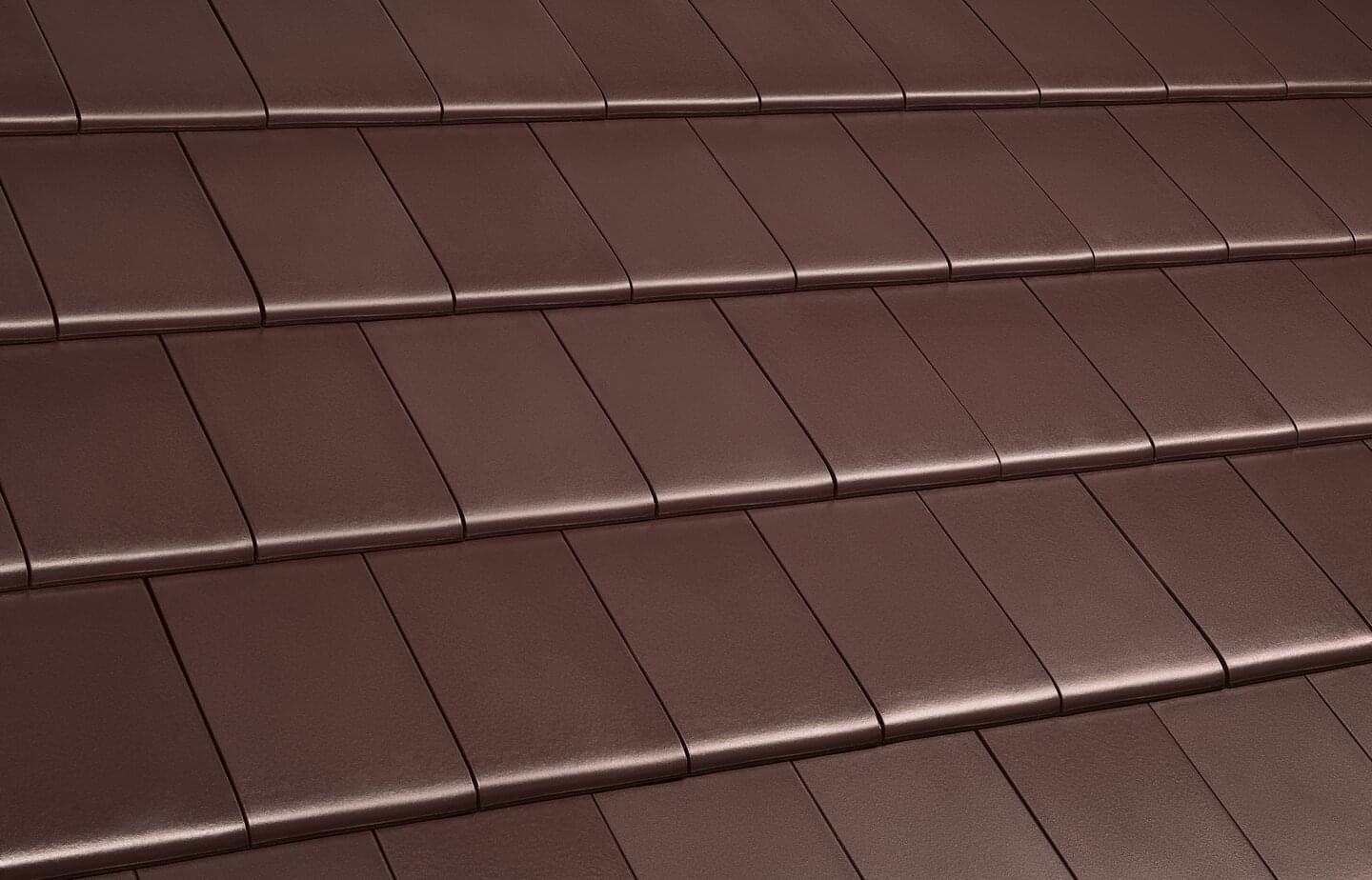

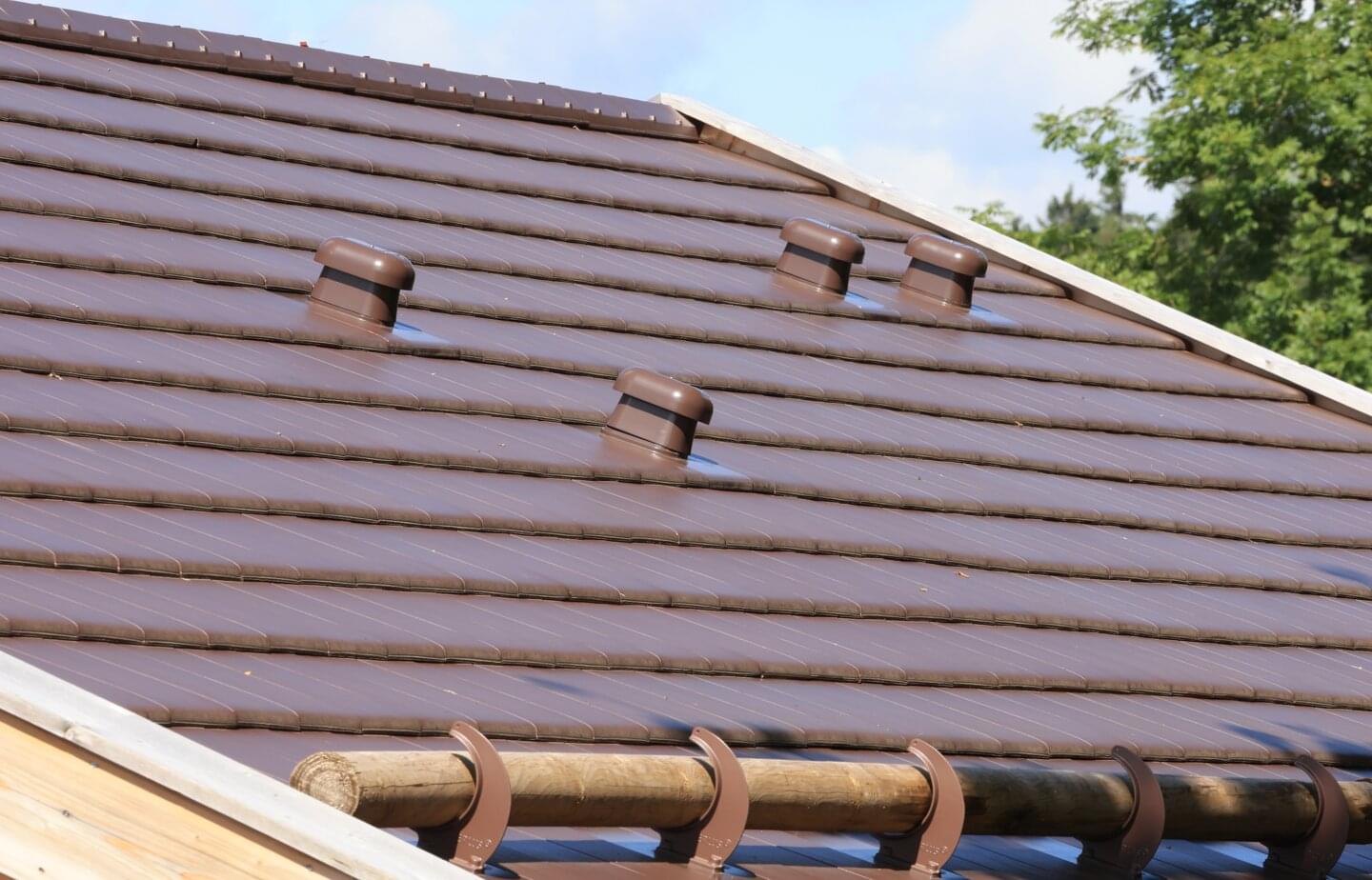

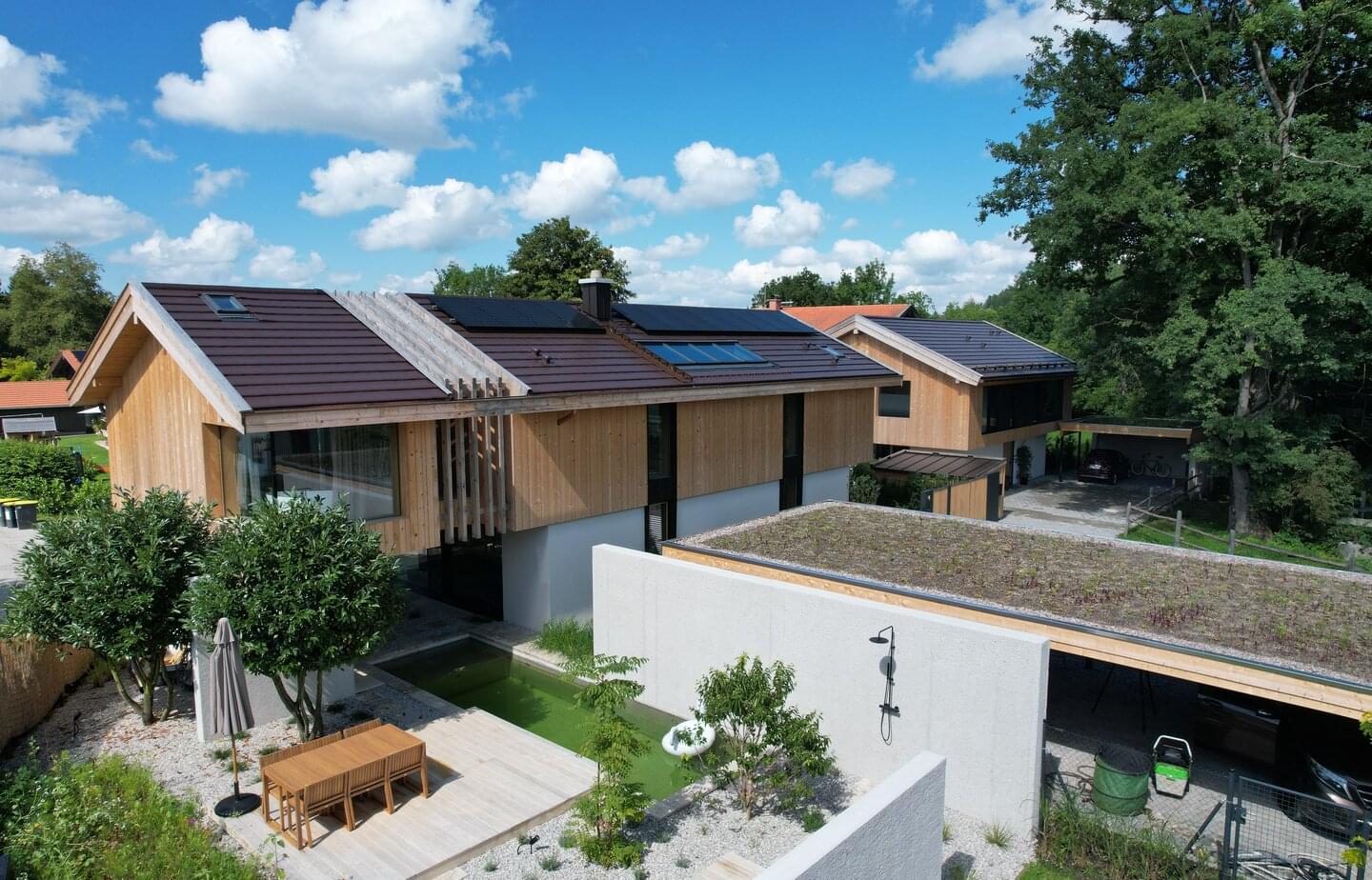

Linea® - Sinterbraun | Dachflächenbild | © © ERLUS AG 2021 Sinterbraun

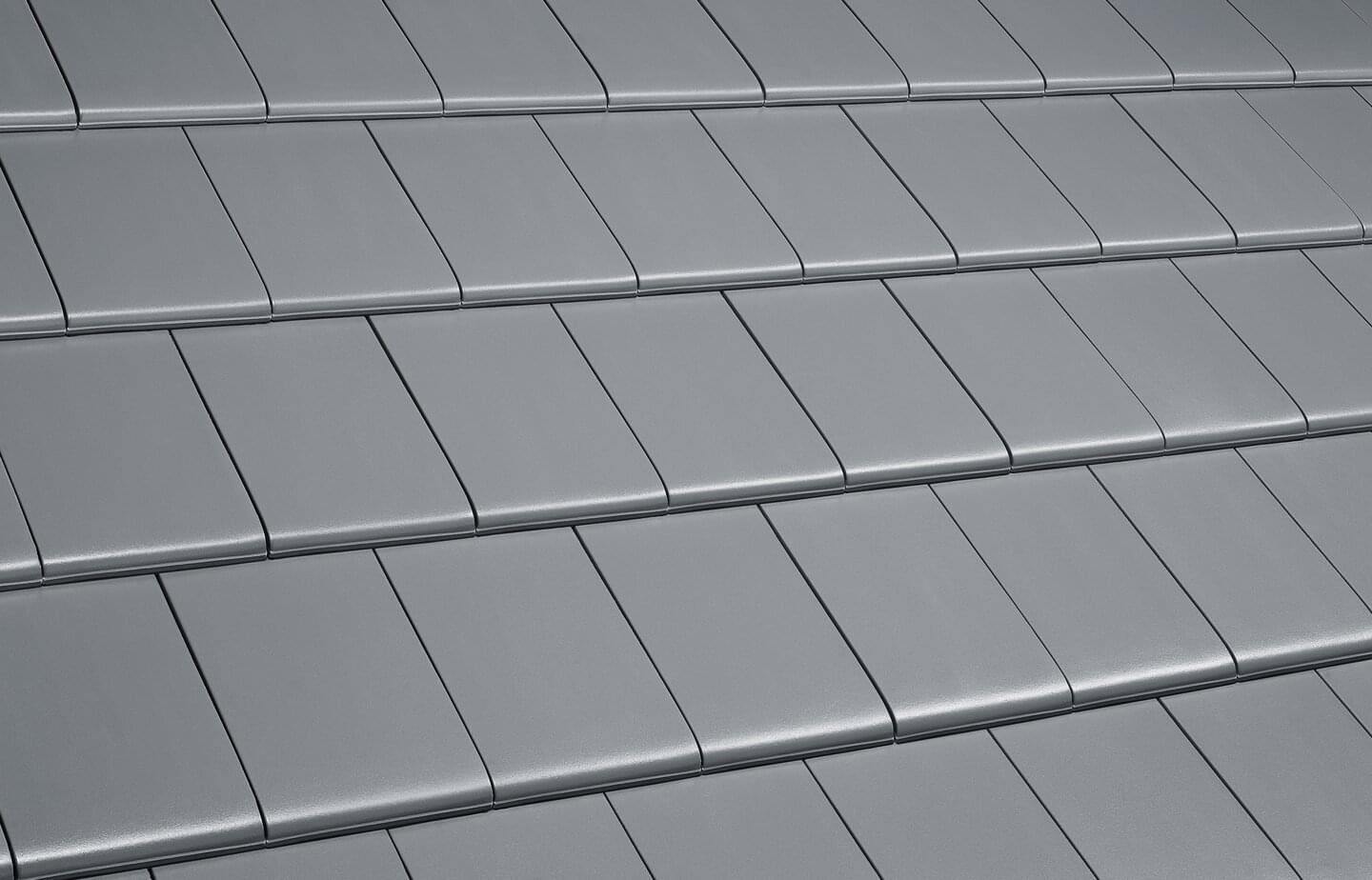

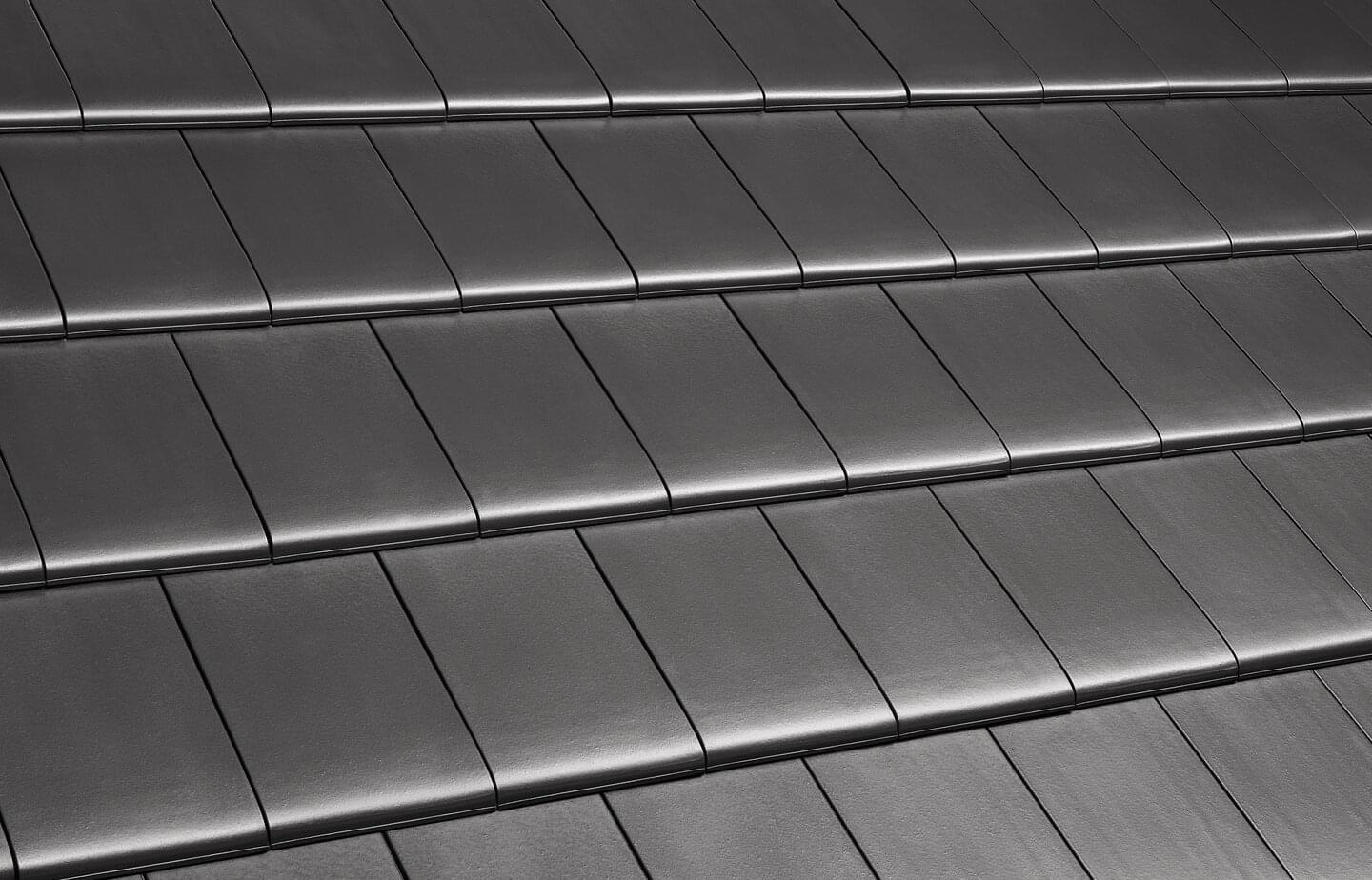

Linea® - Sintergrau | Dachflächenbild | © © ERLUS AG 2021 Sintergrau

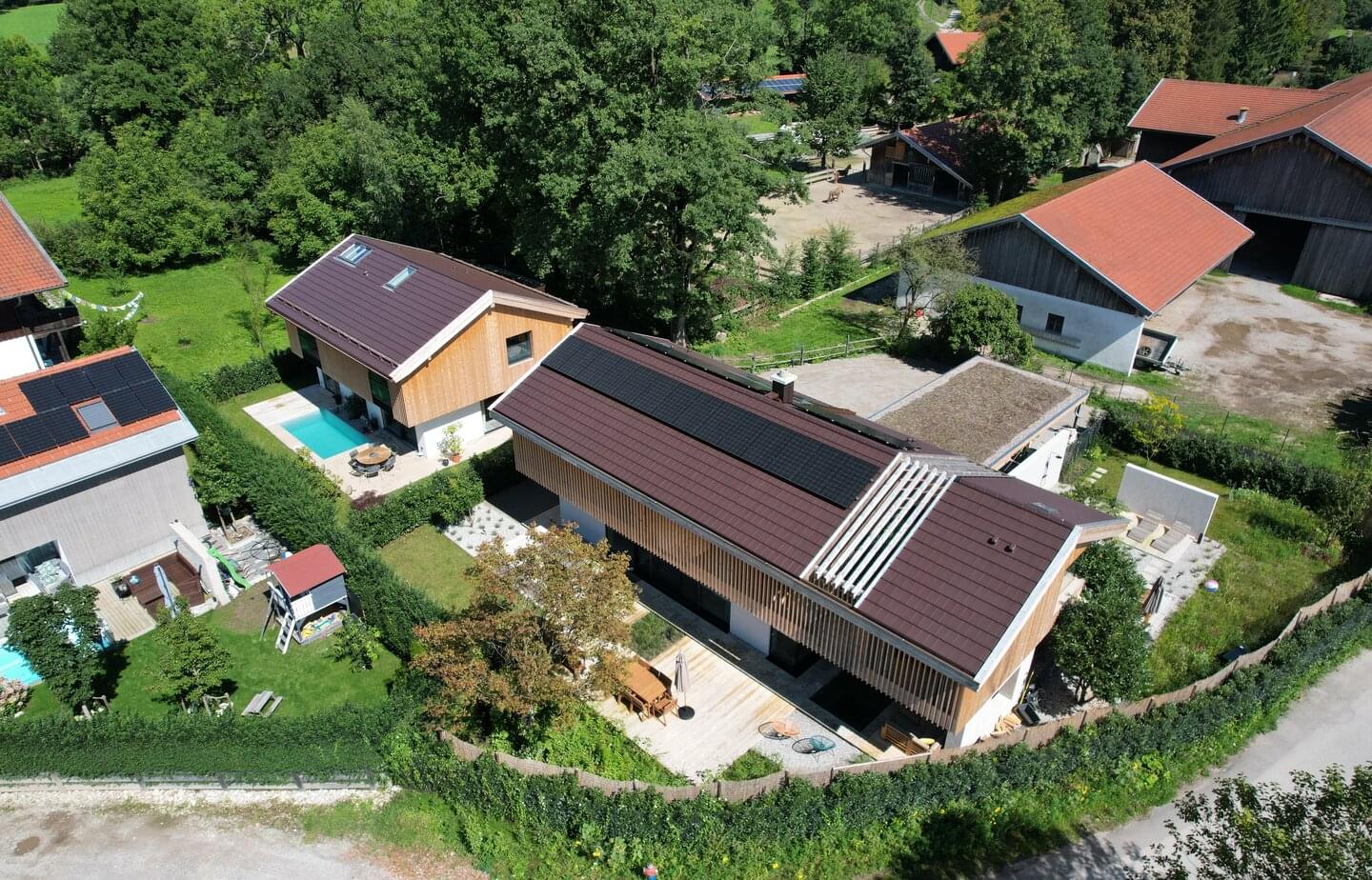

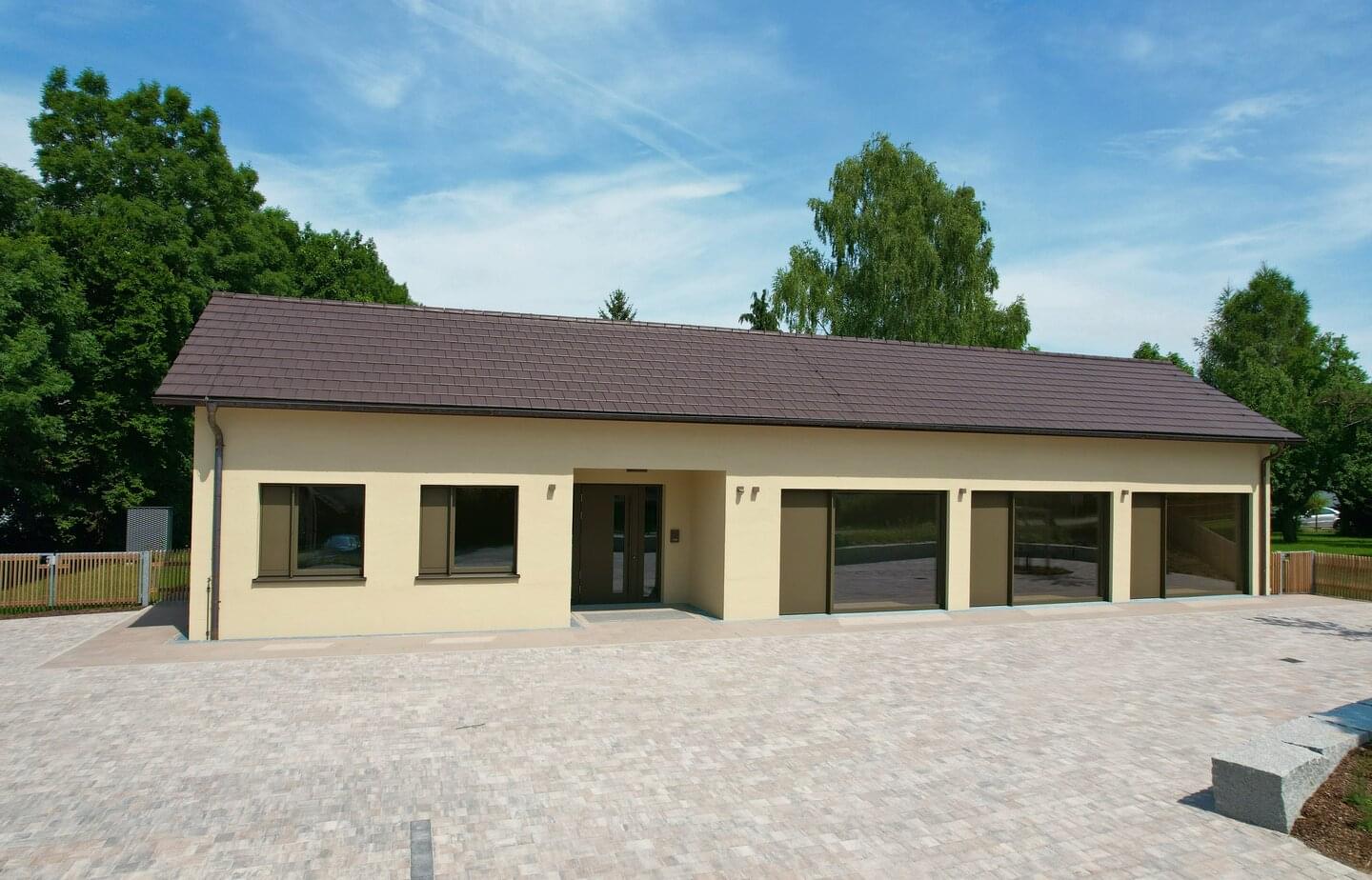

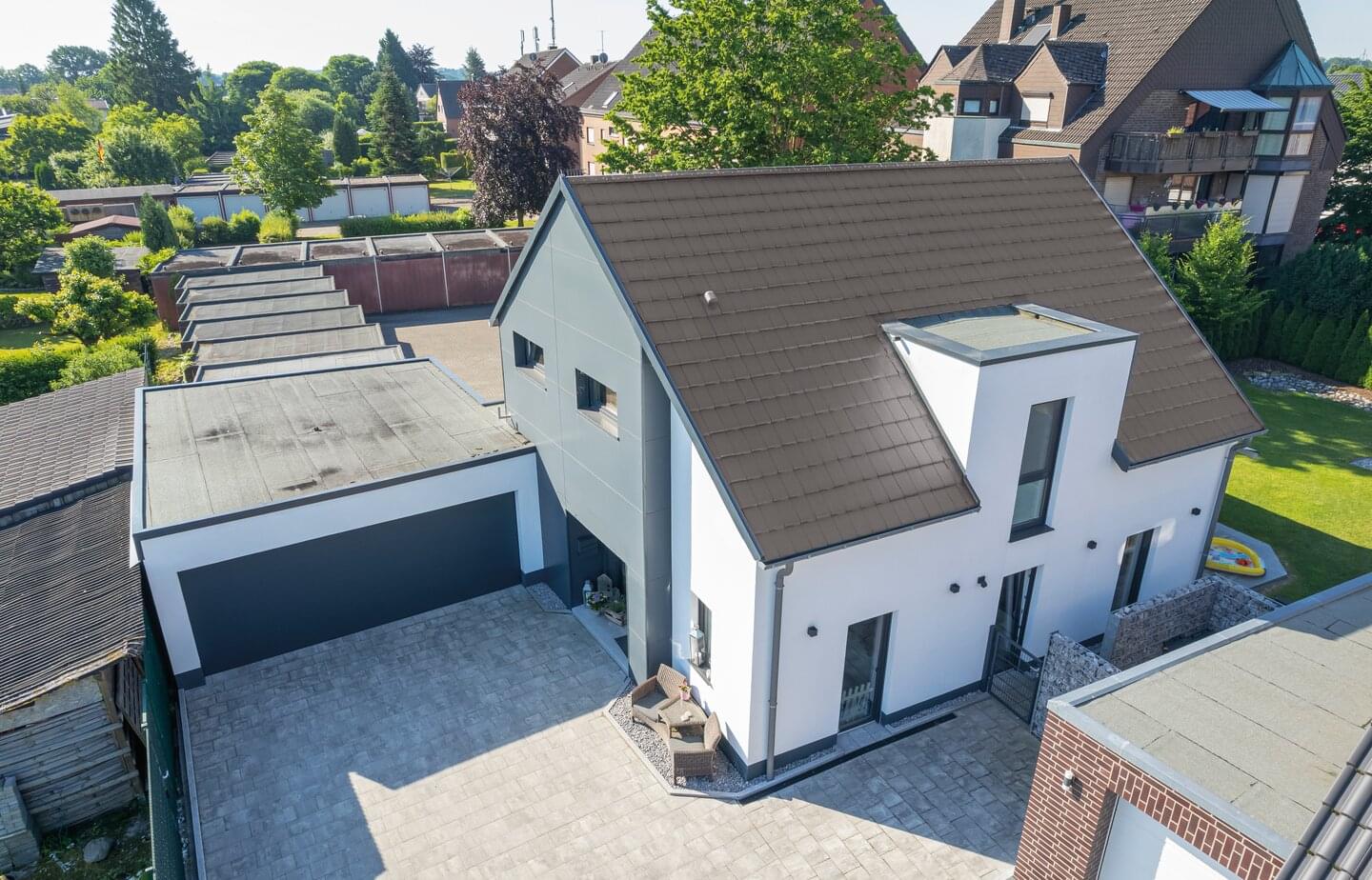

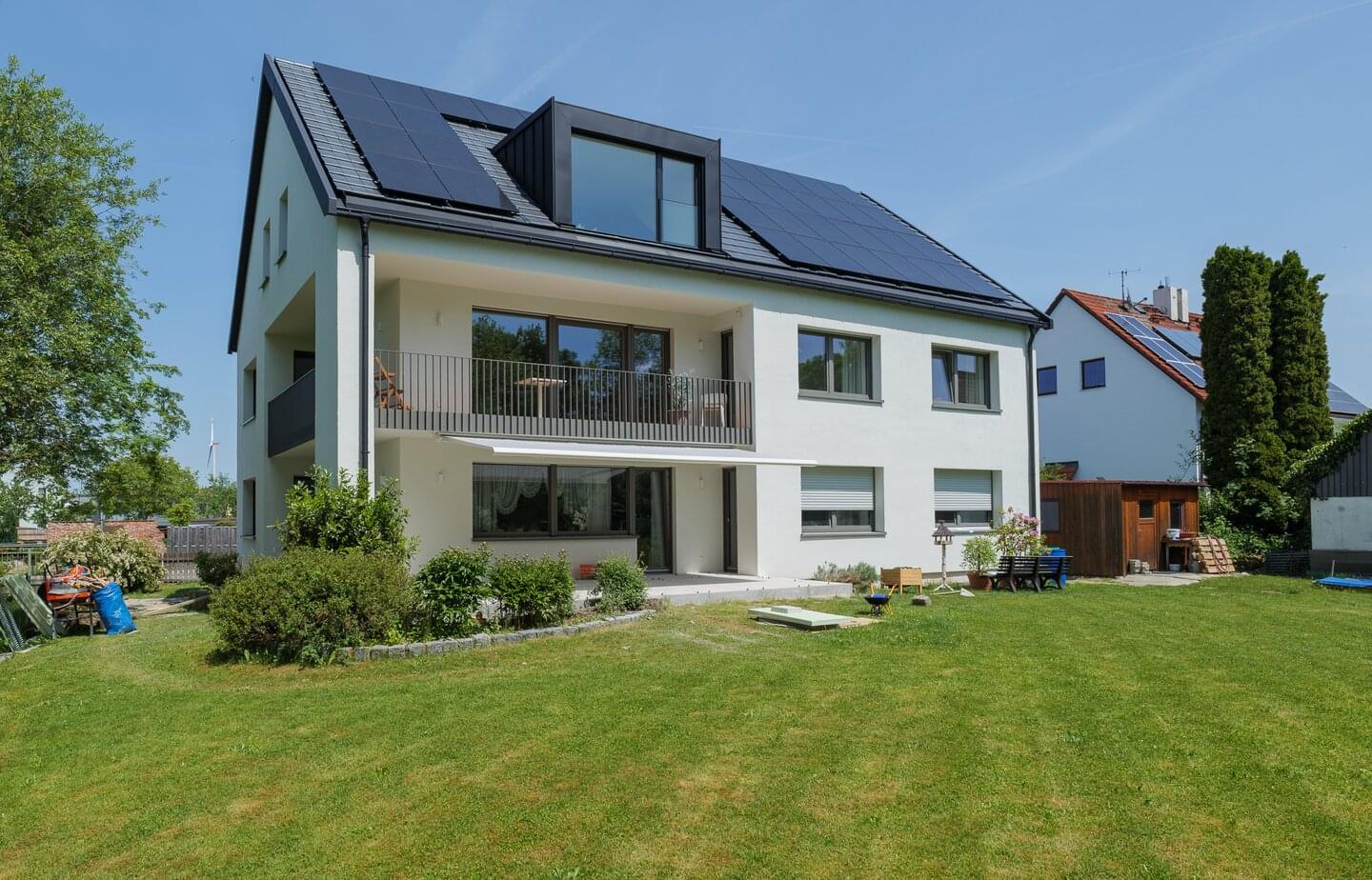

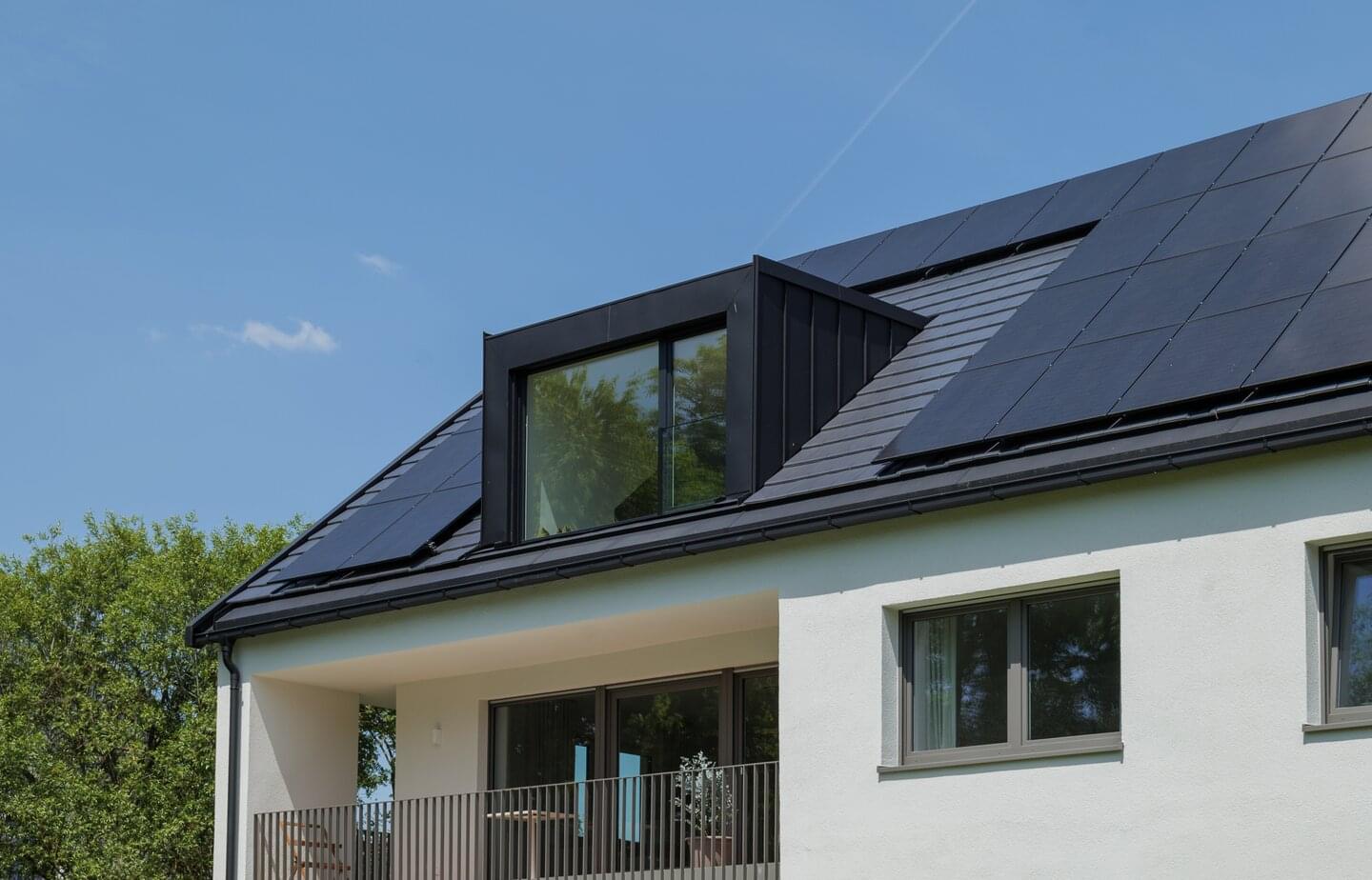

Referenzobjekte

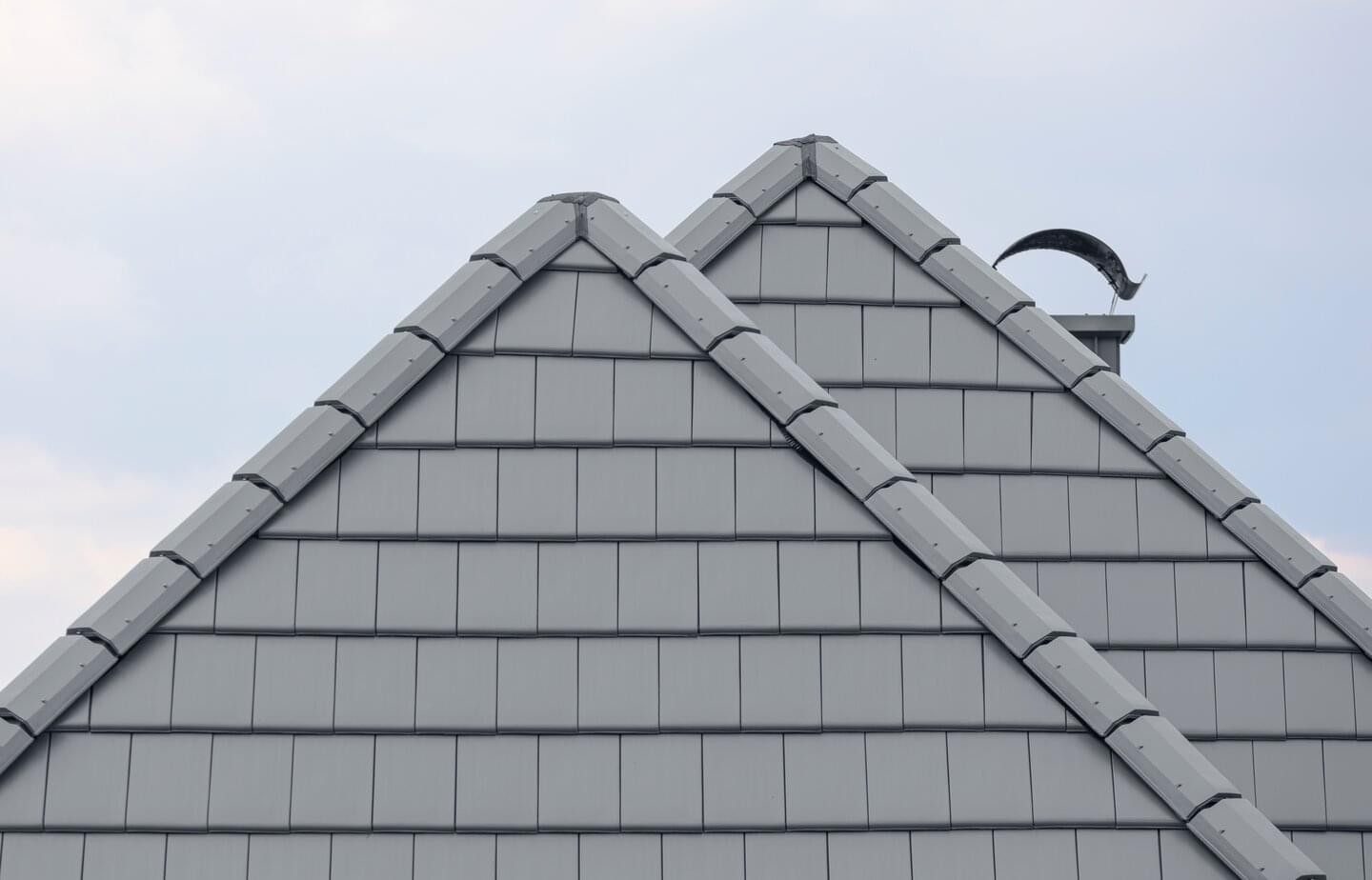

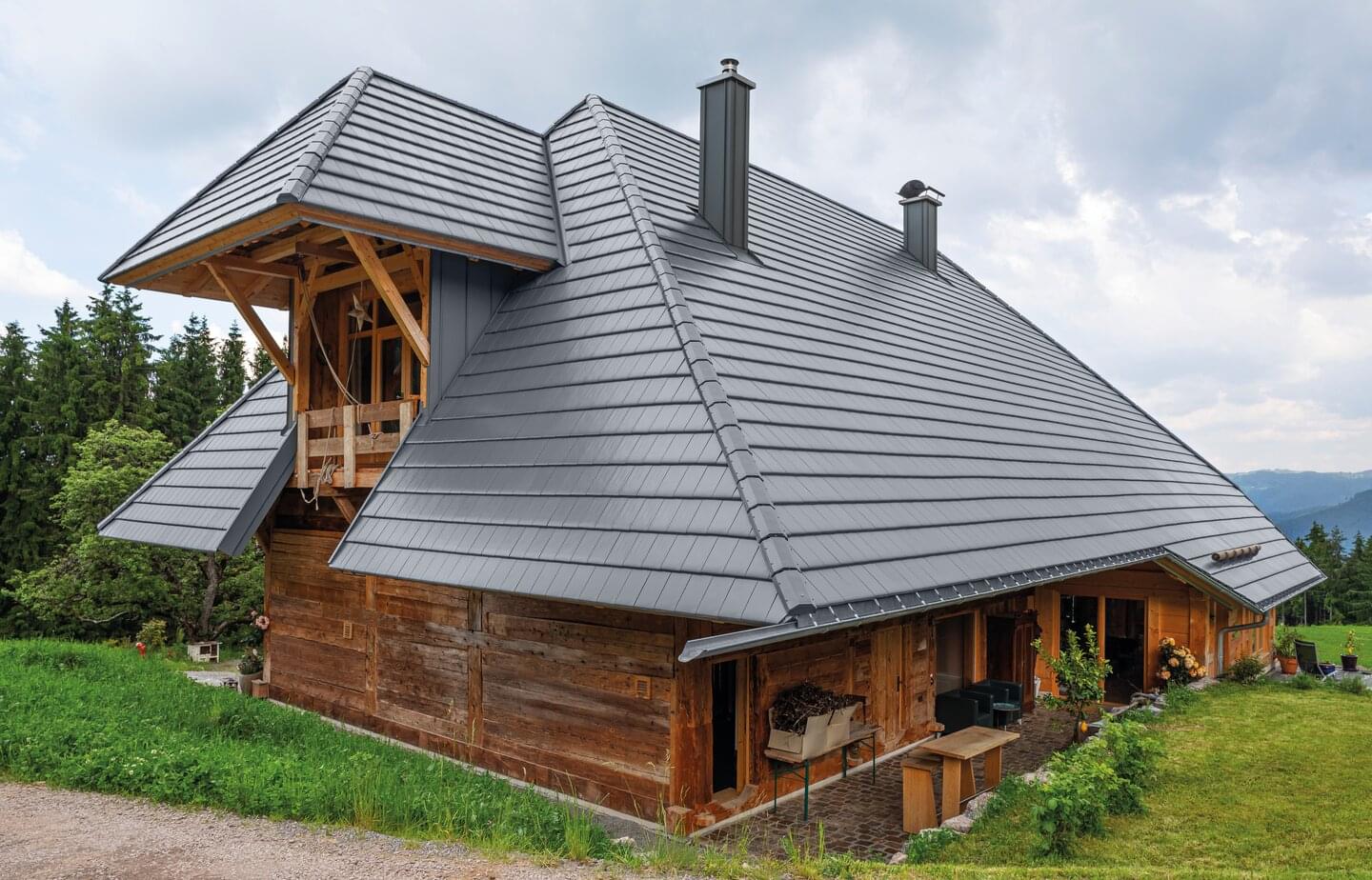

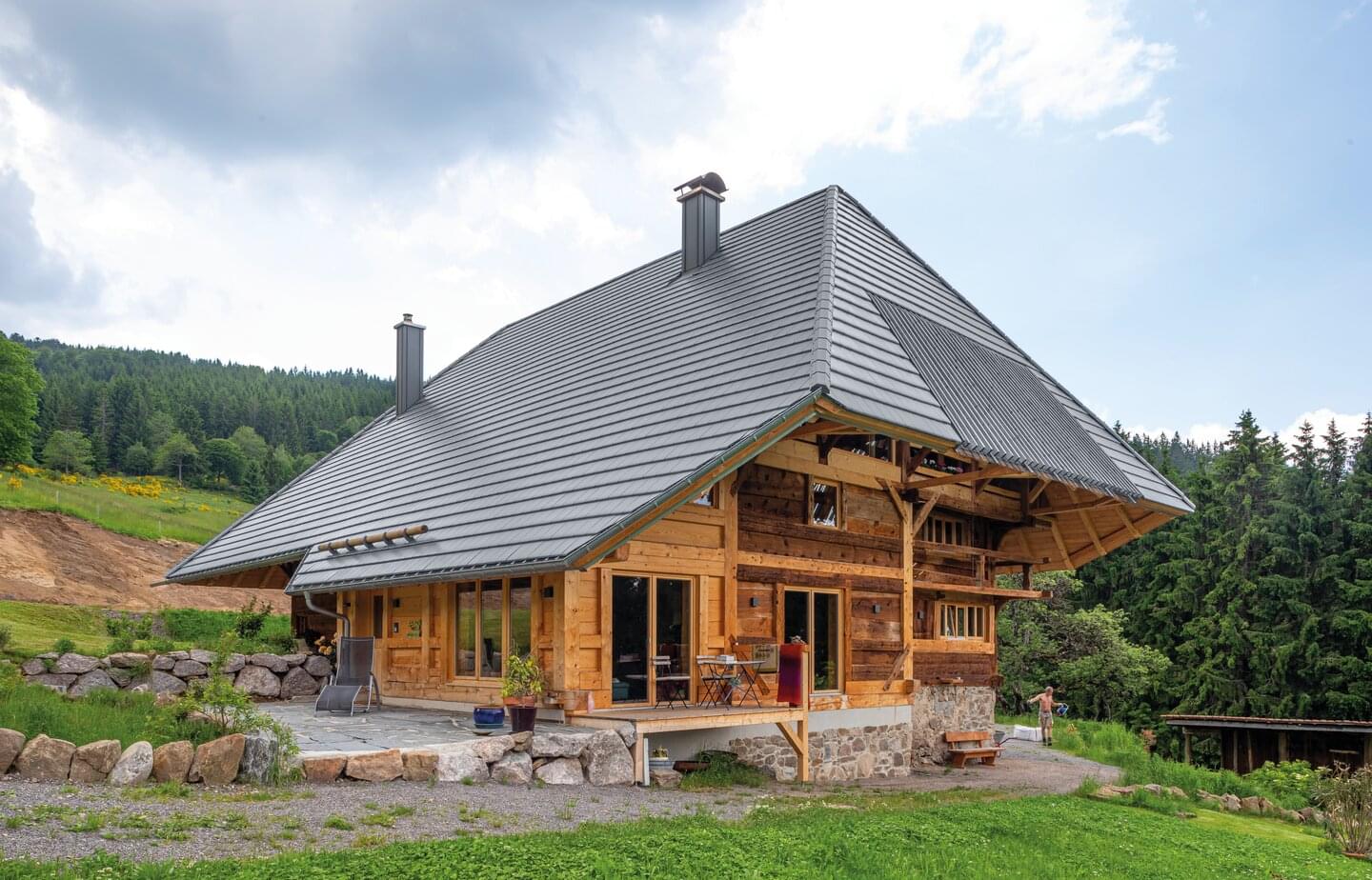

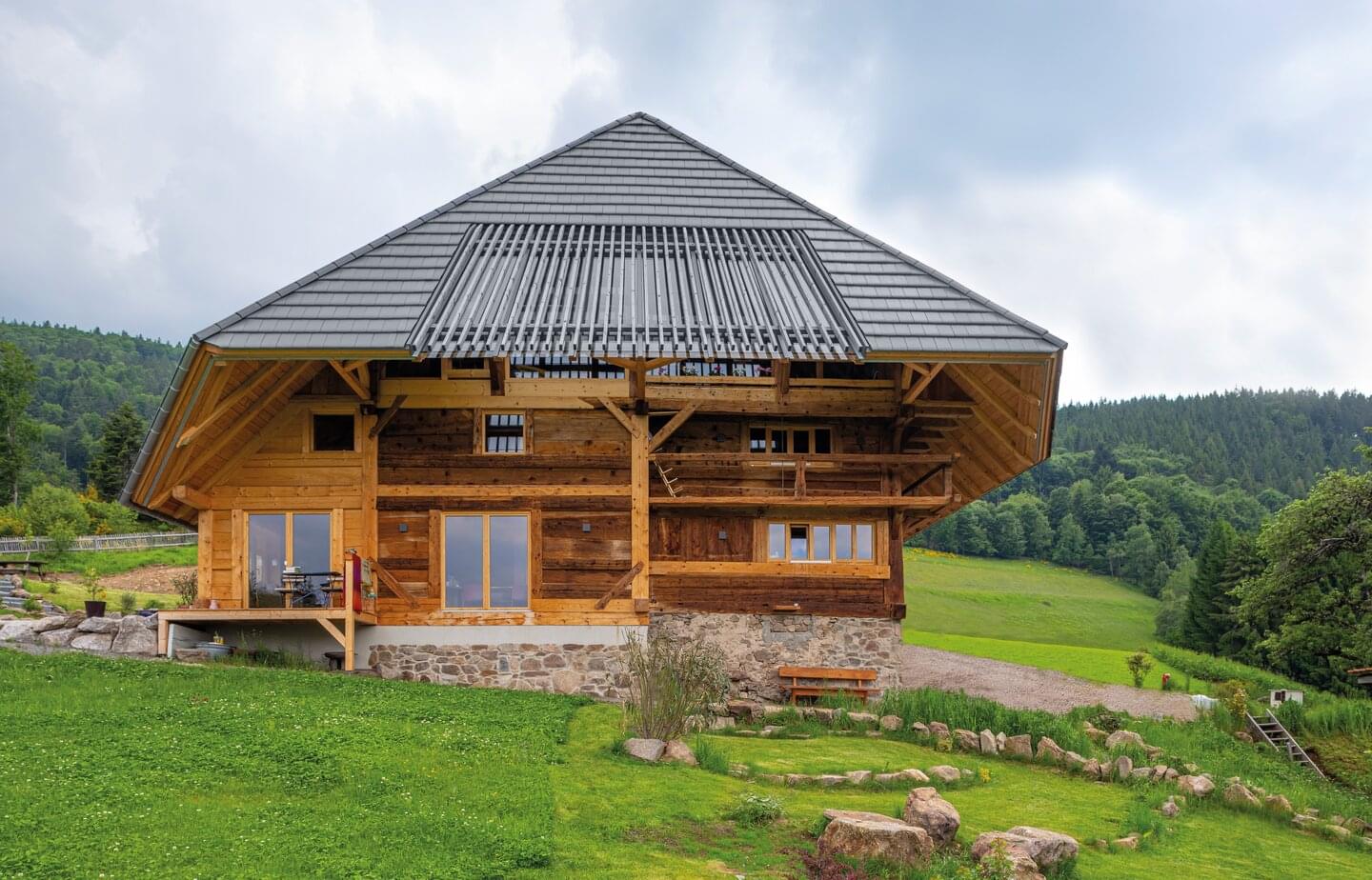

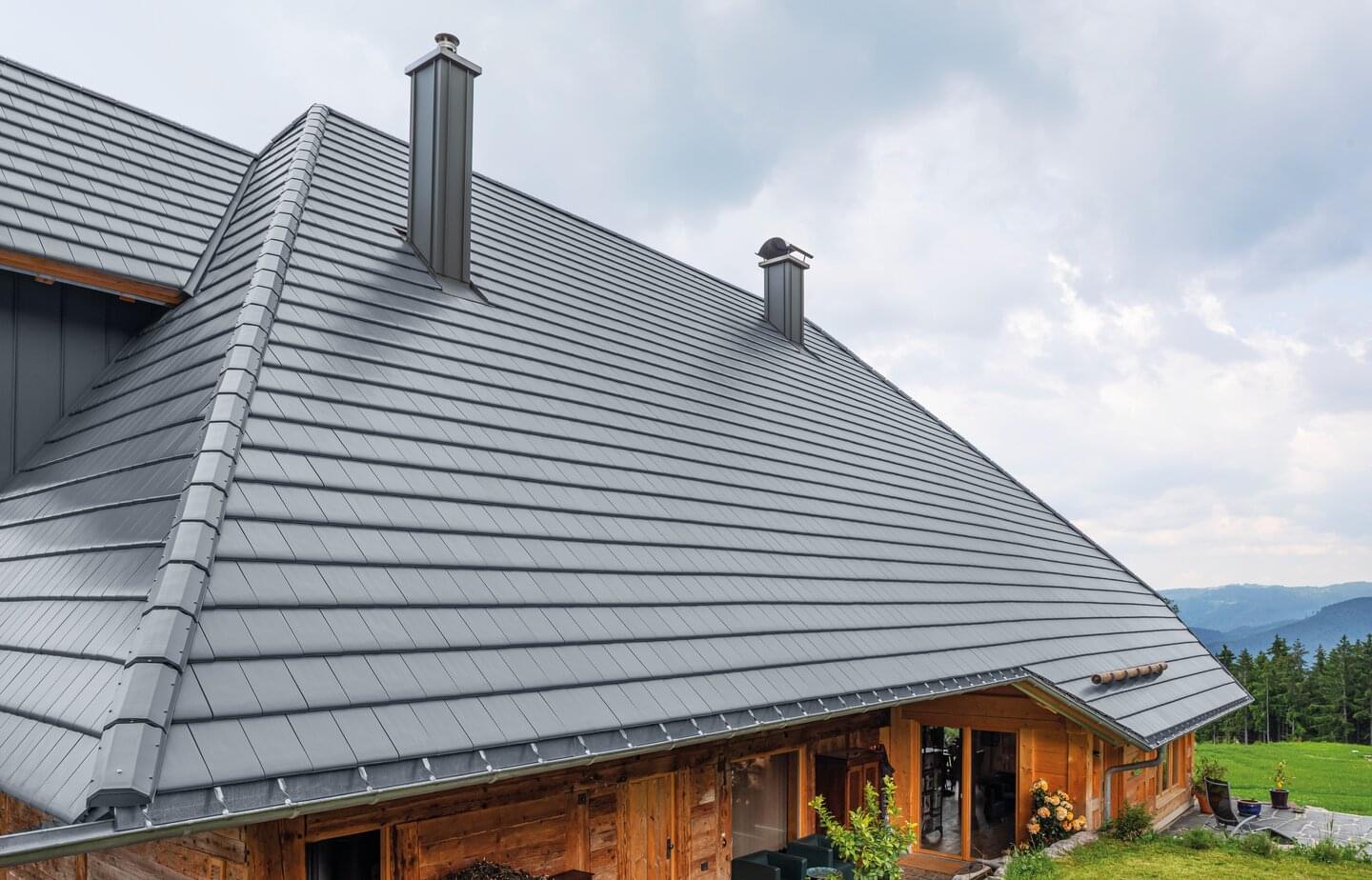

Ergoldsbacher Linea® - Sinterlichtgrau | © ERLUS AG 2019 Ergoldsbacher Linea® - Sinterlichtgrau

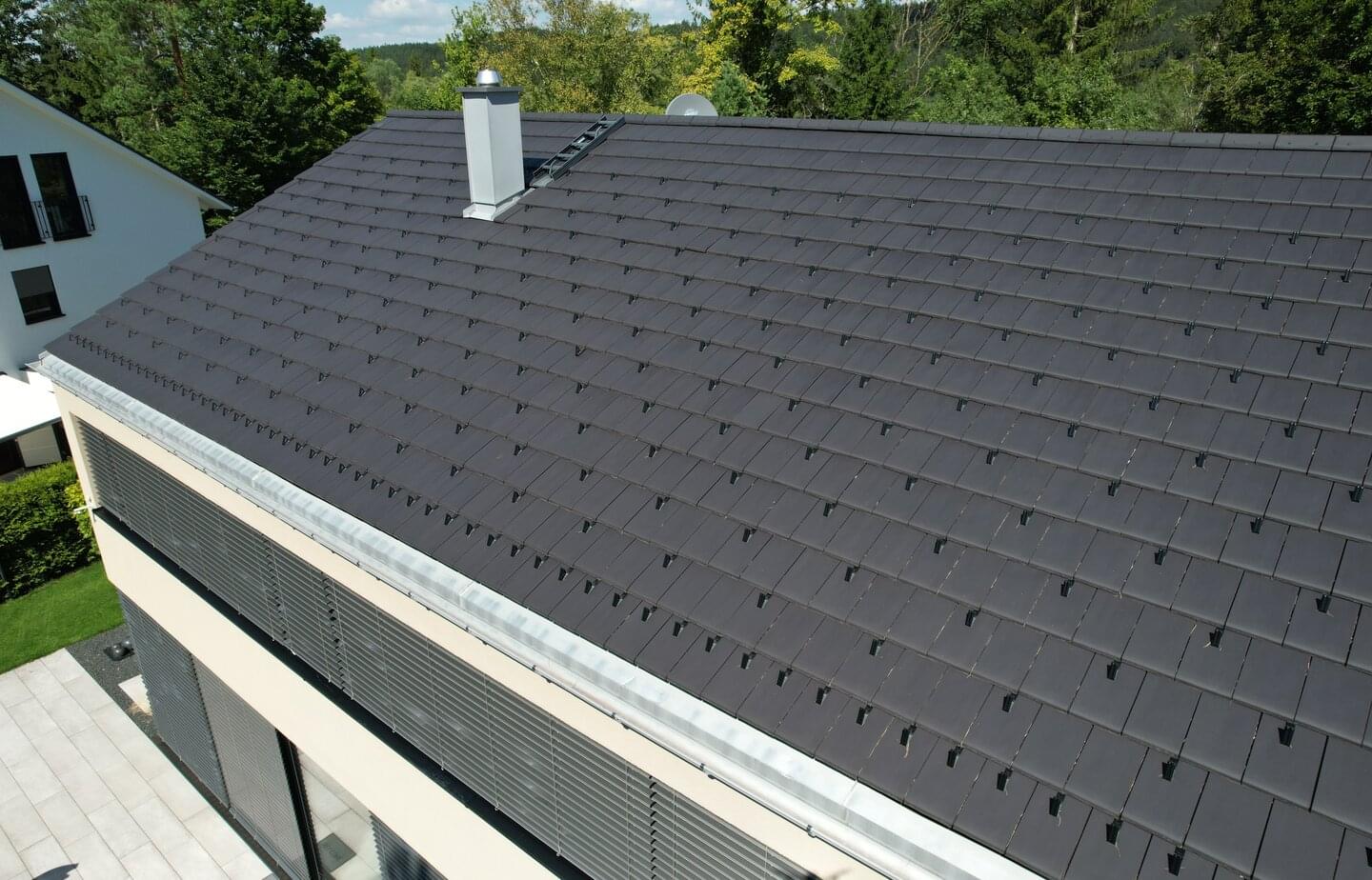

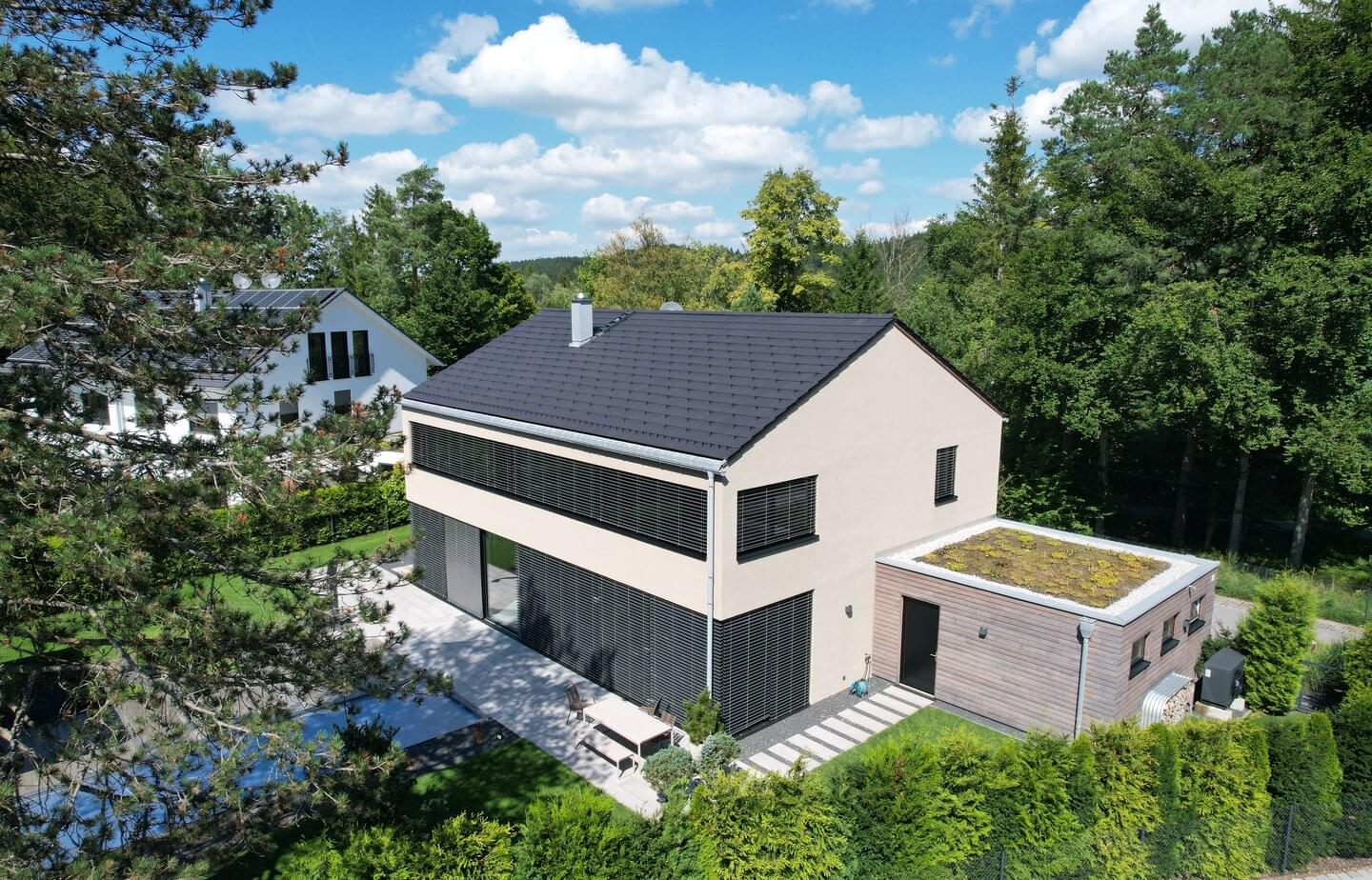

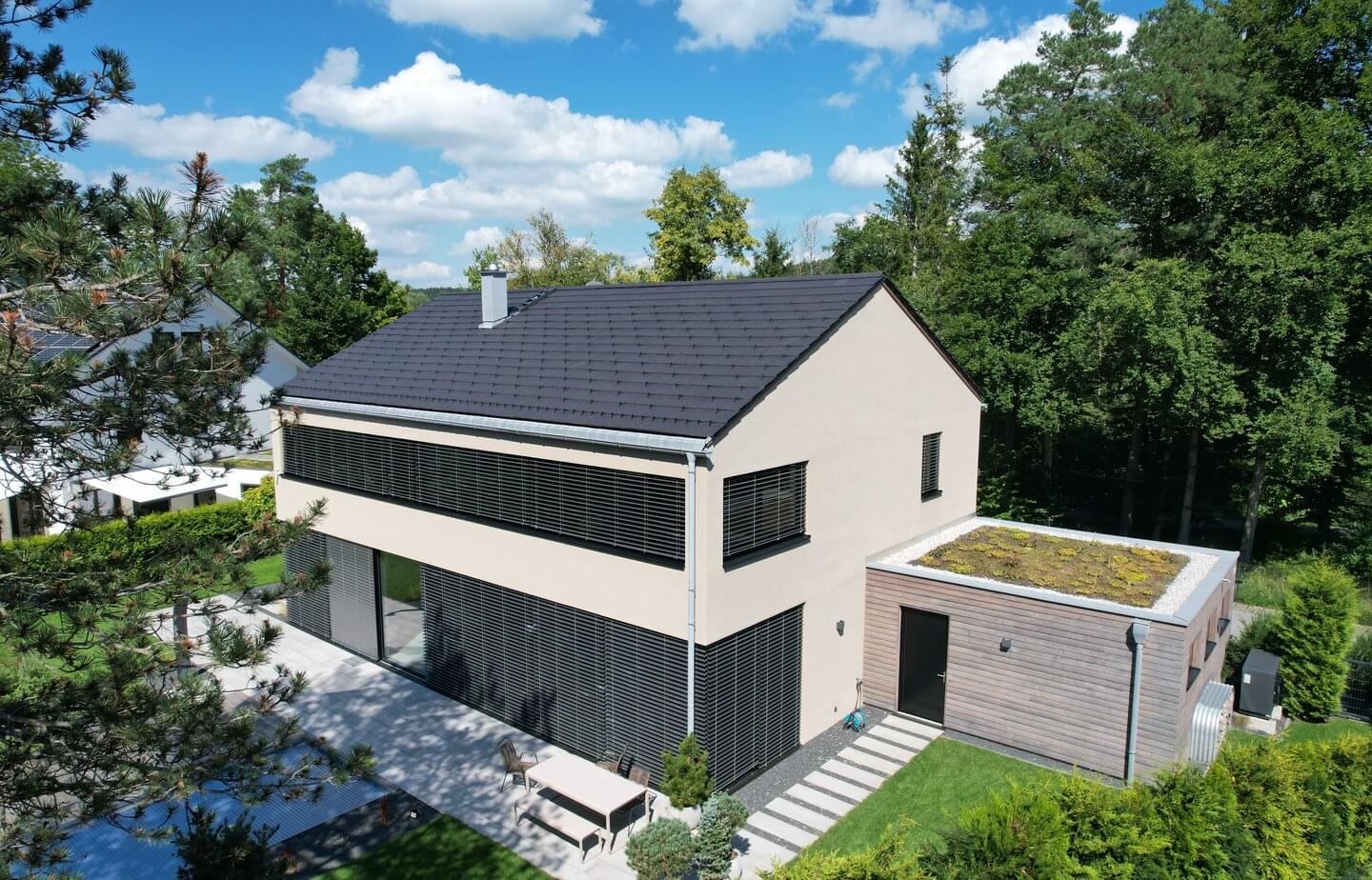

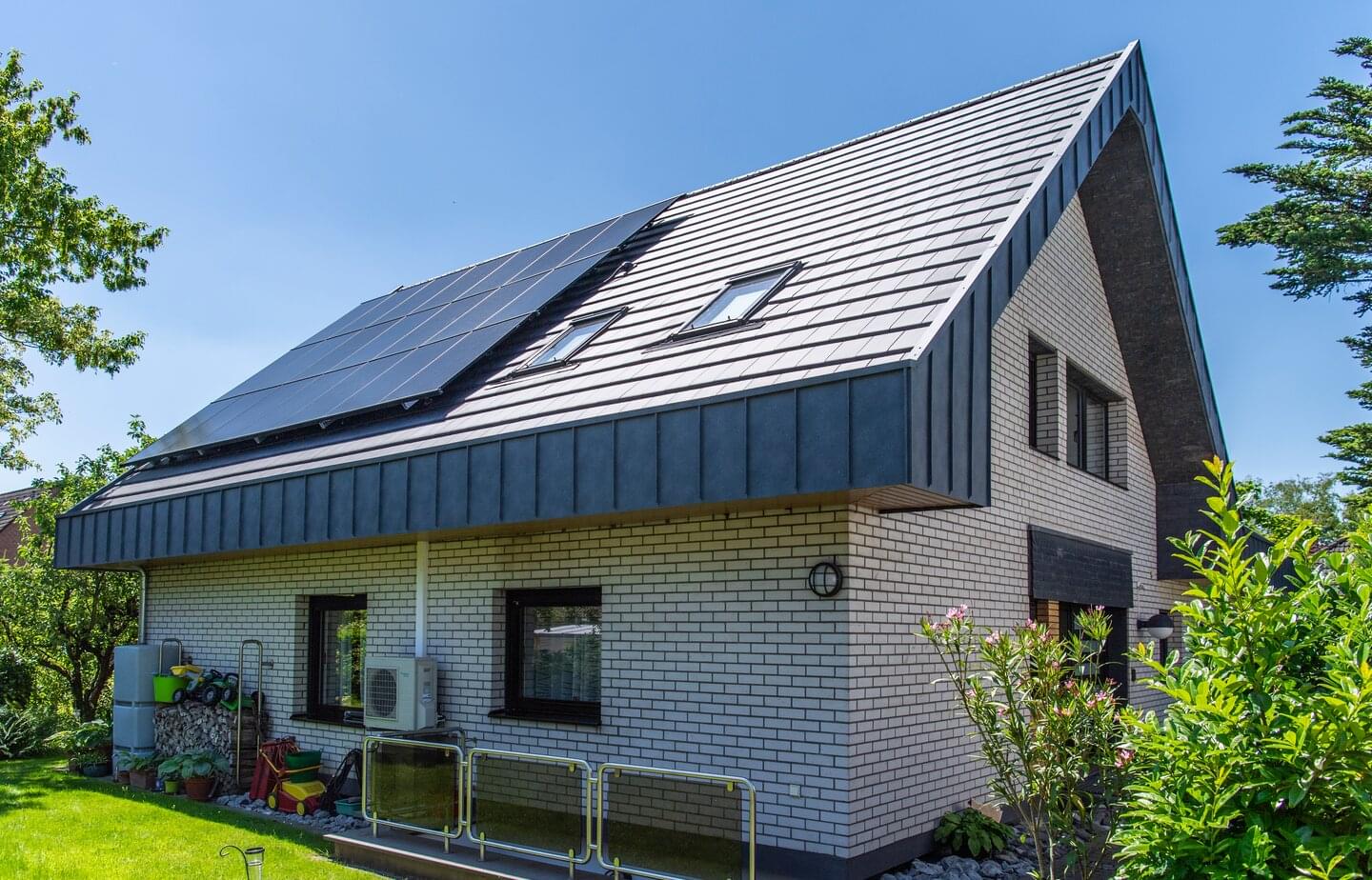

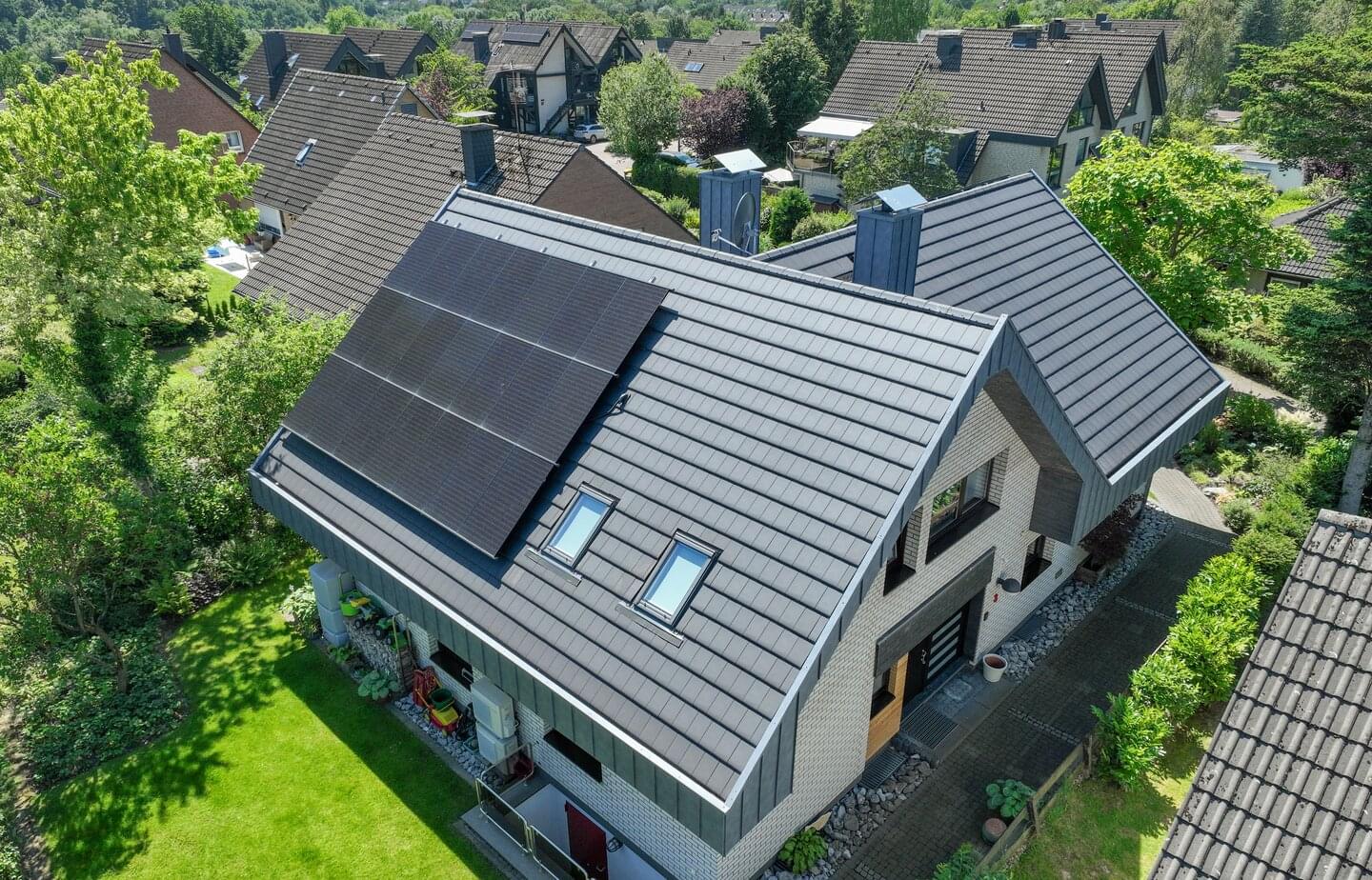

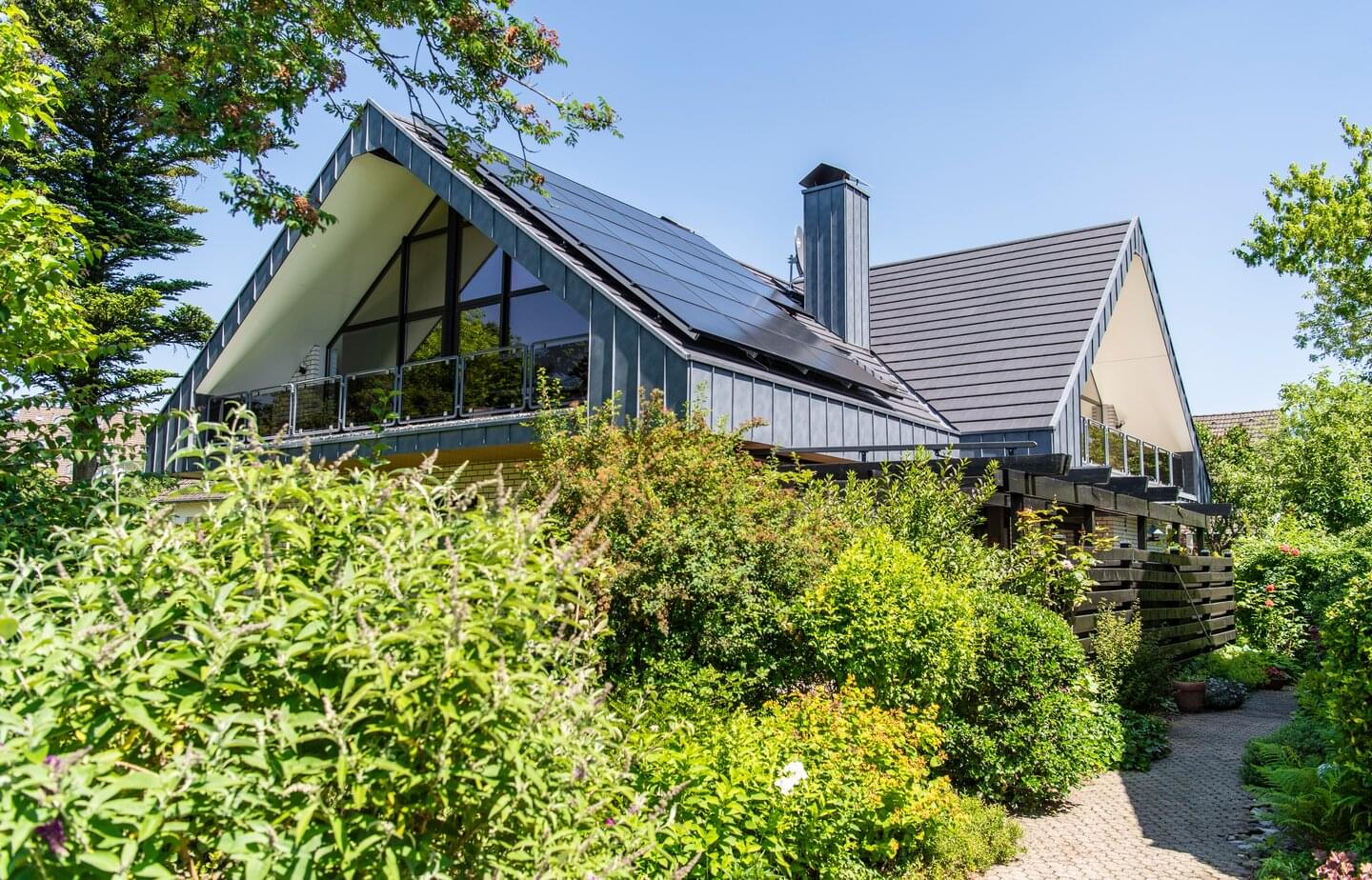

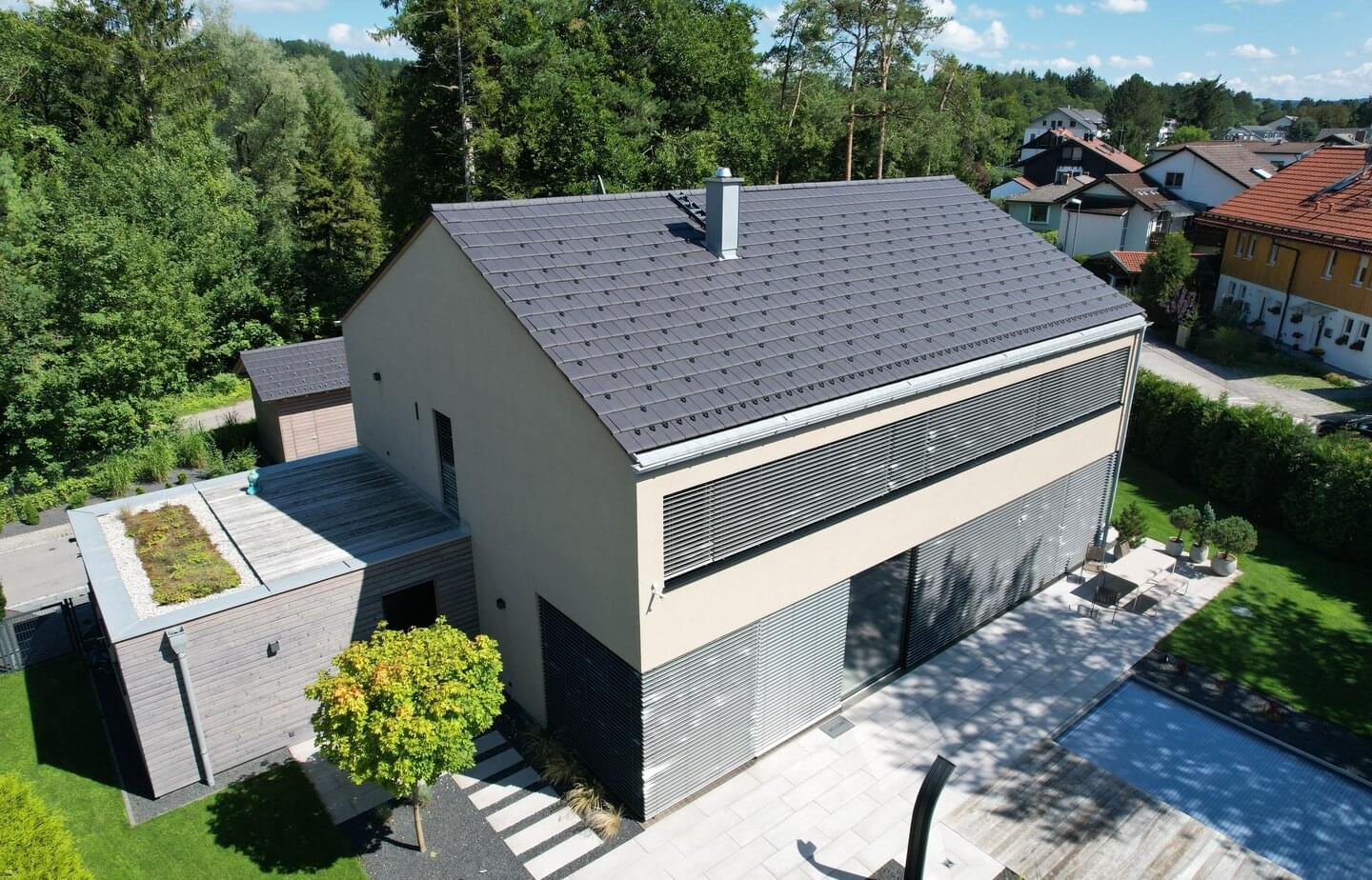

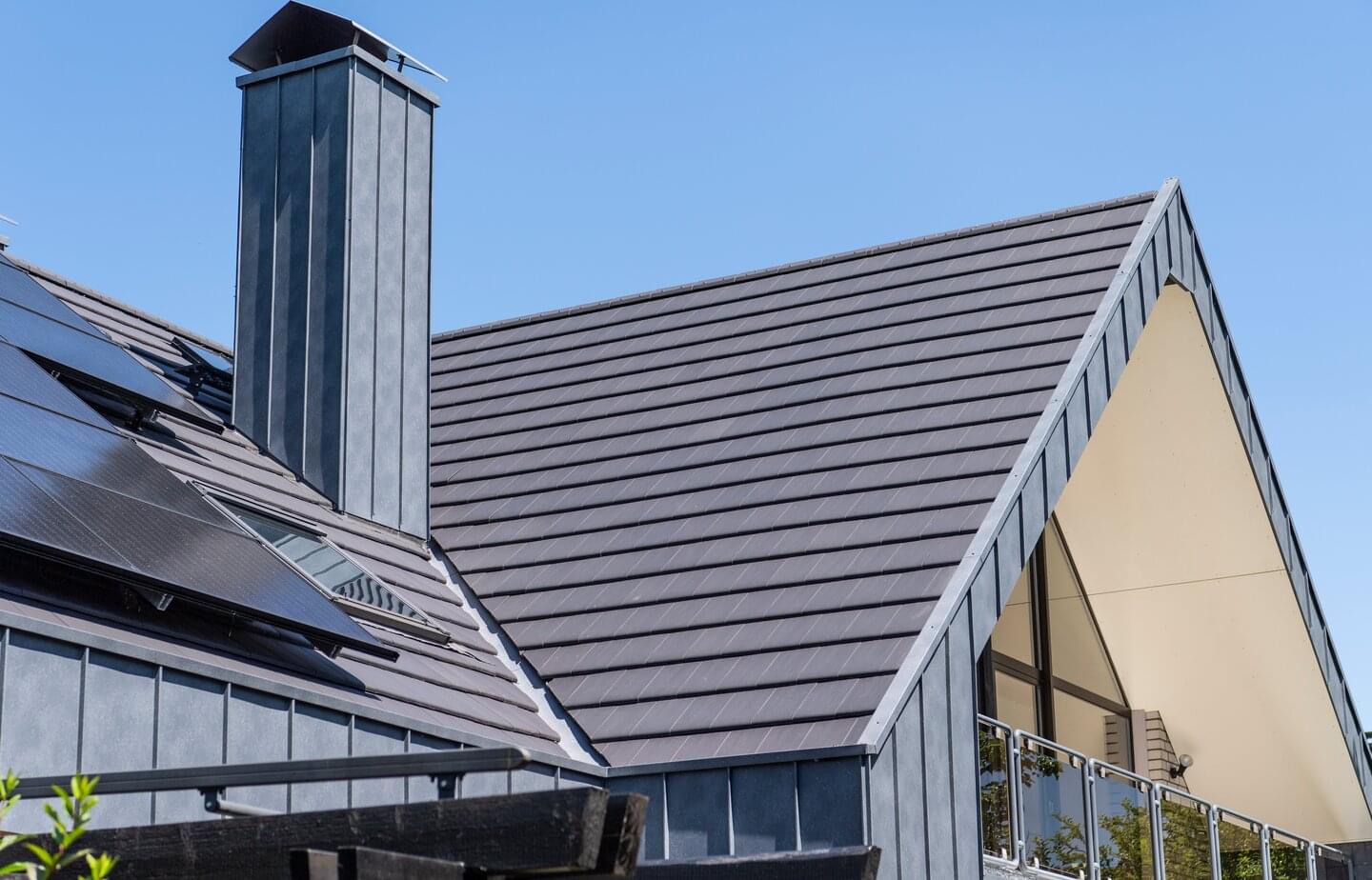

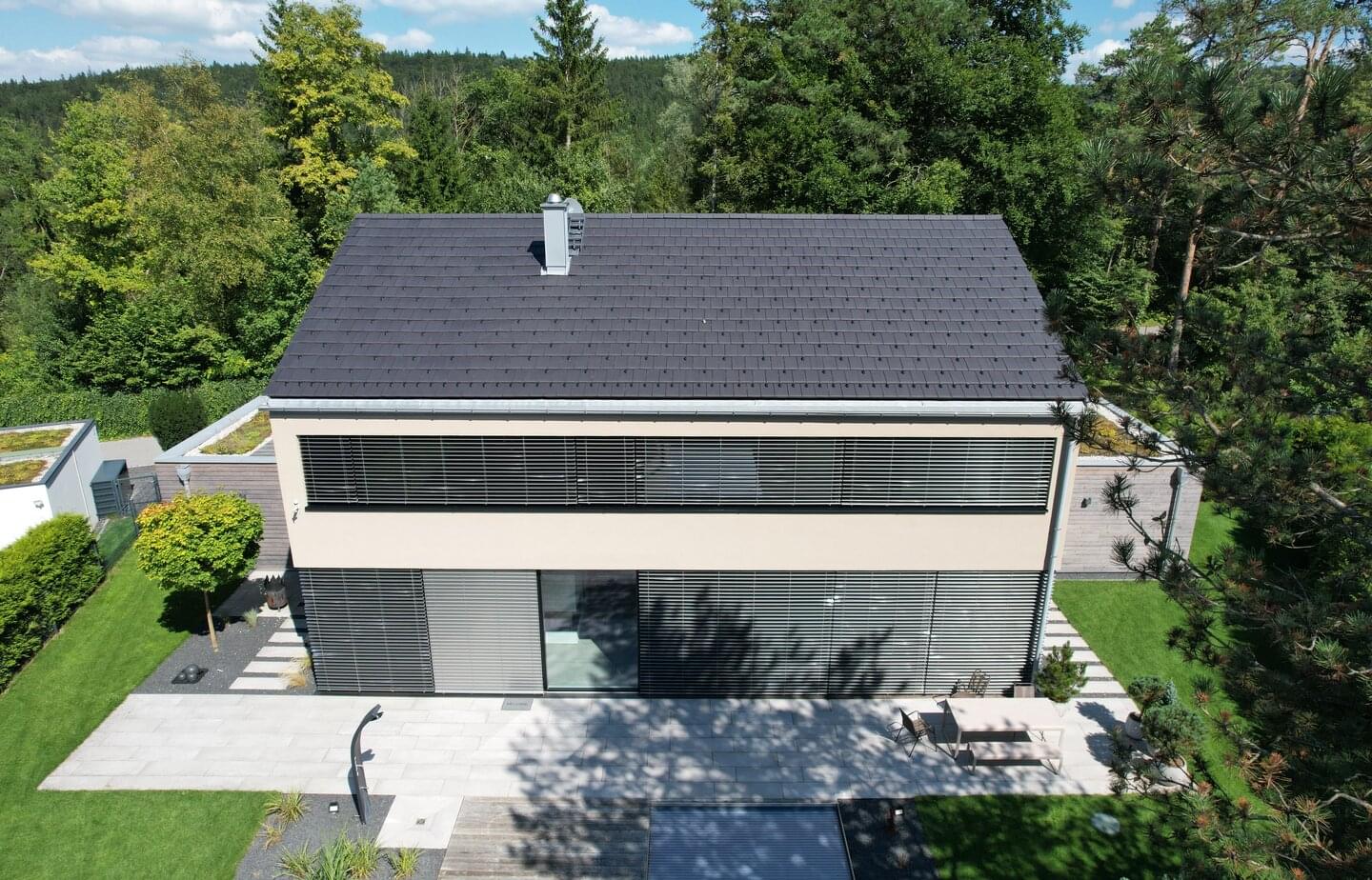

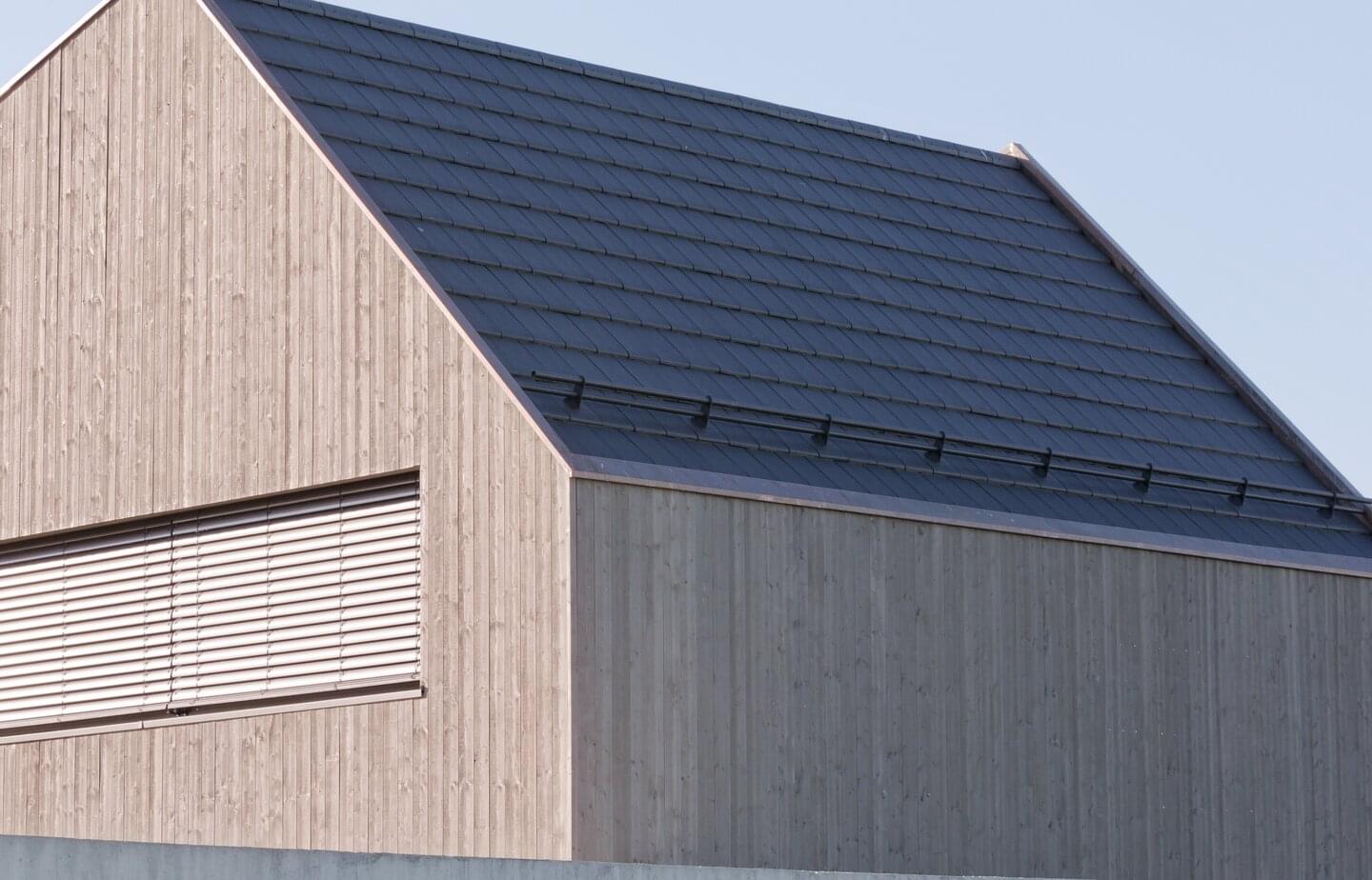

Ergoldsbacher Linea® - Sinterschwarz Matt | © ERLUS AG 2019 Ergoldsbacher Linea® - Sinterschwarz Matt

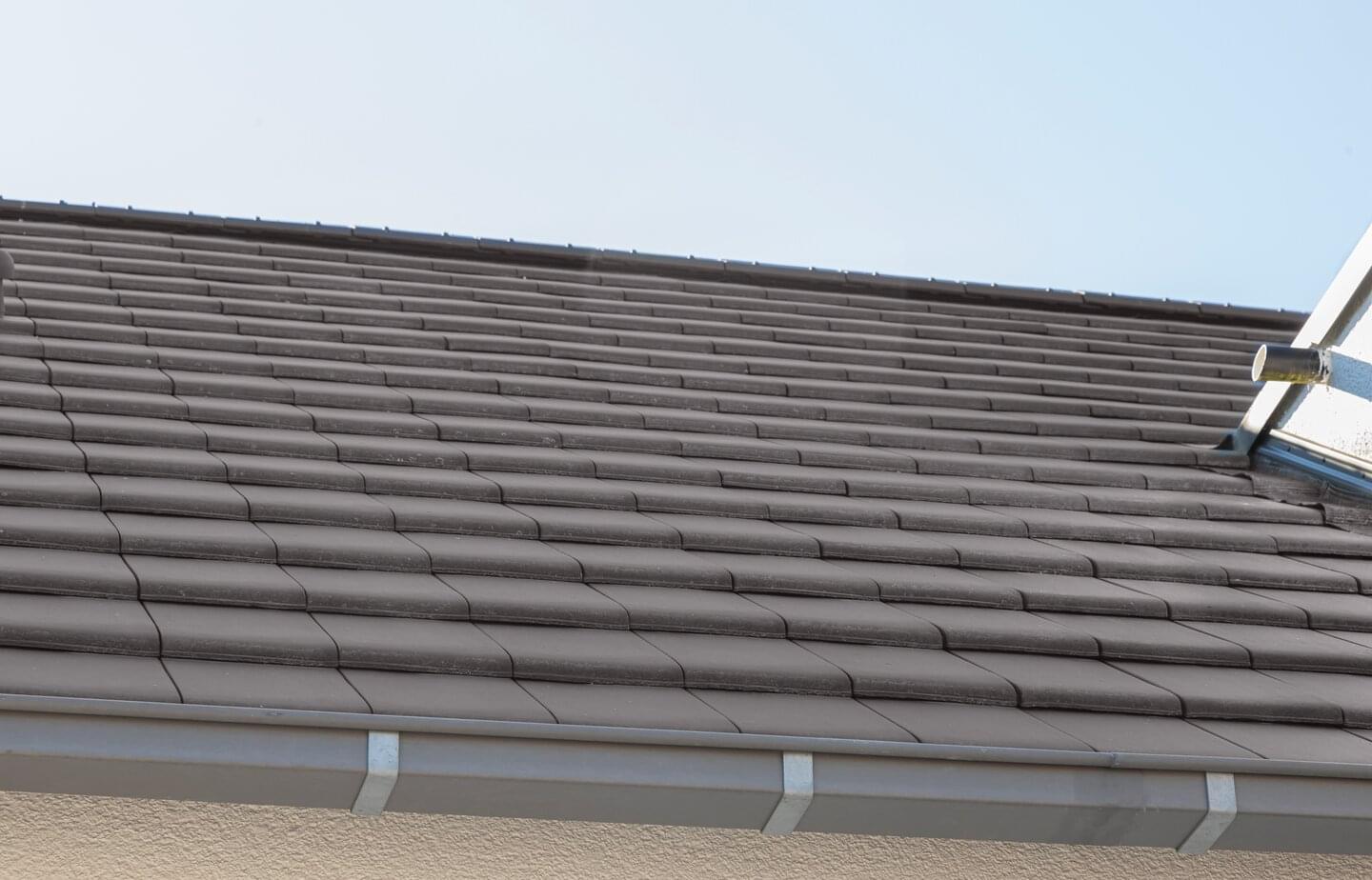

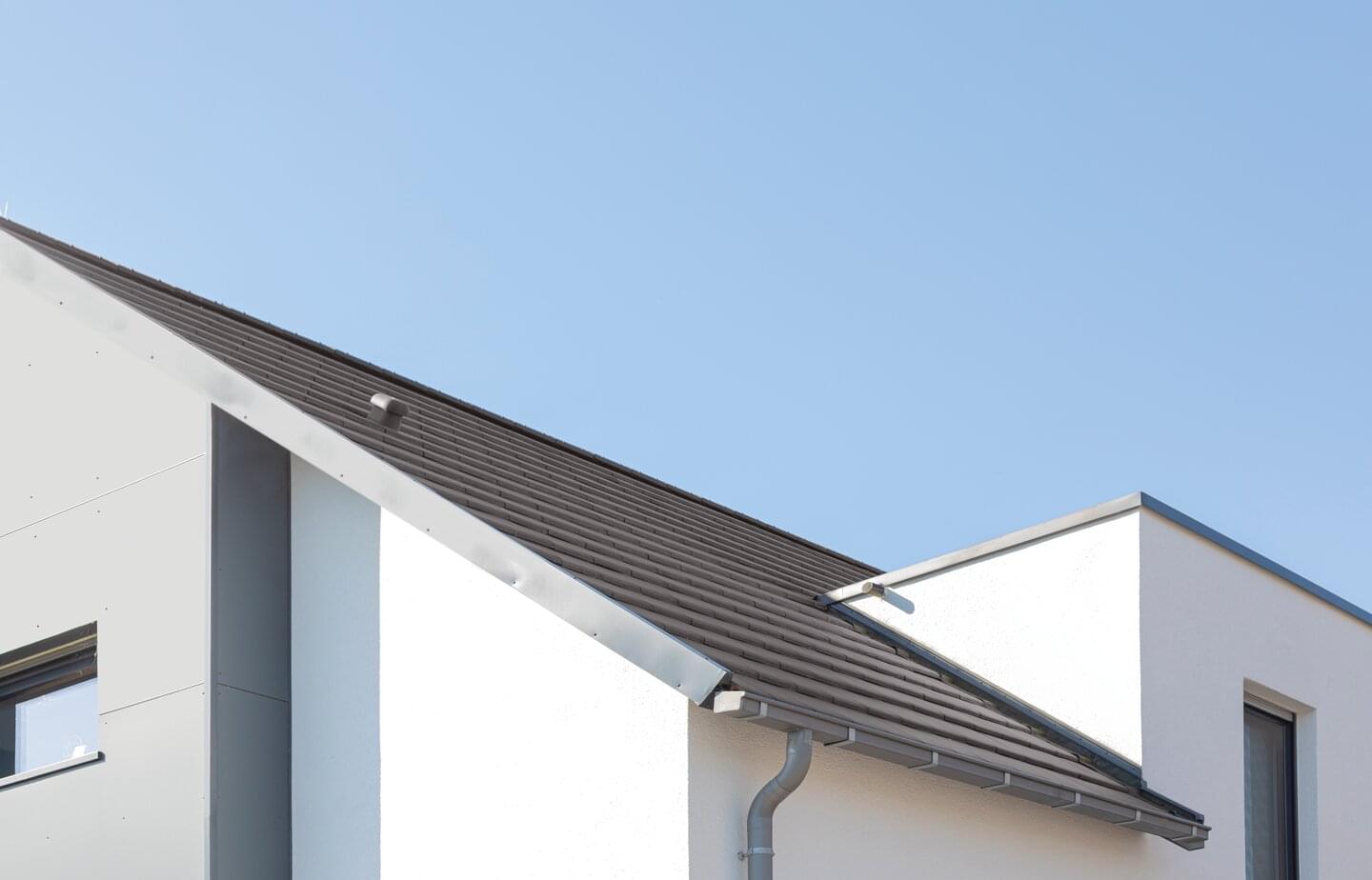

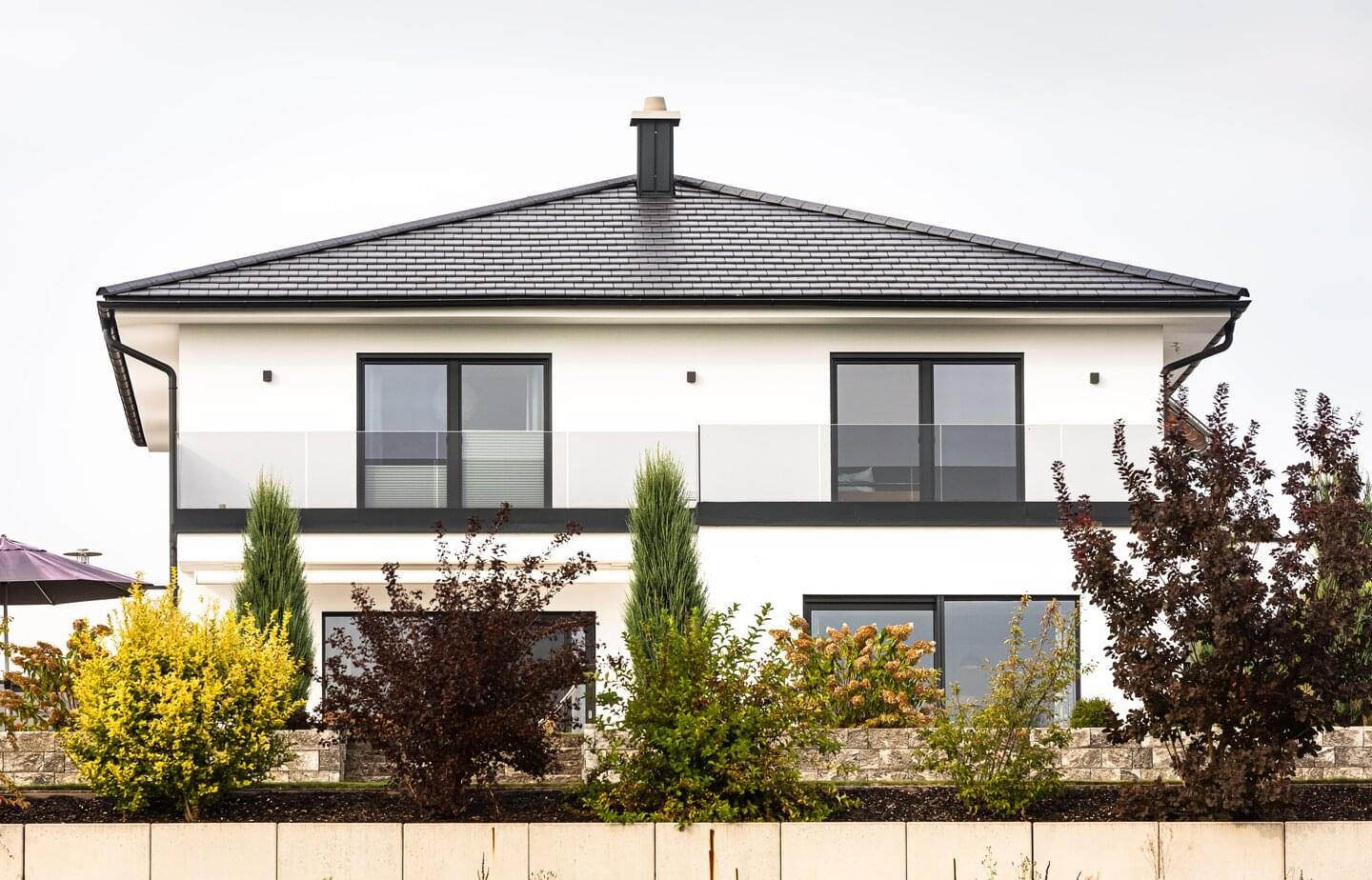

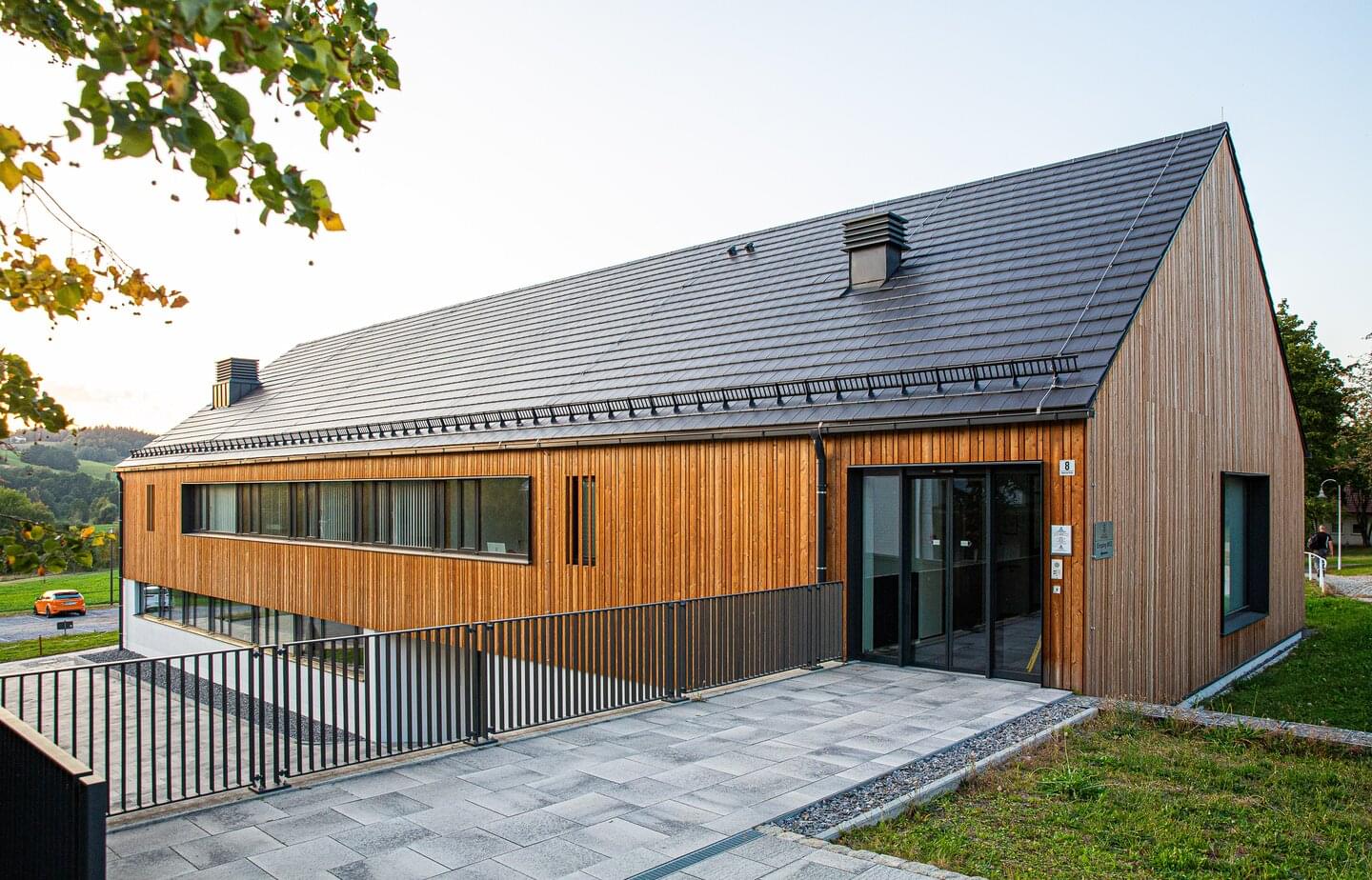

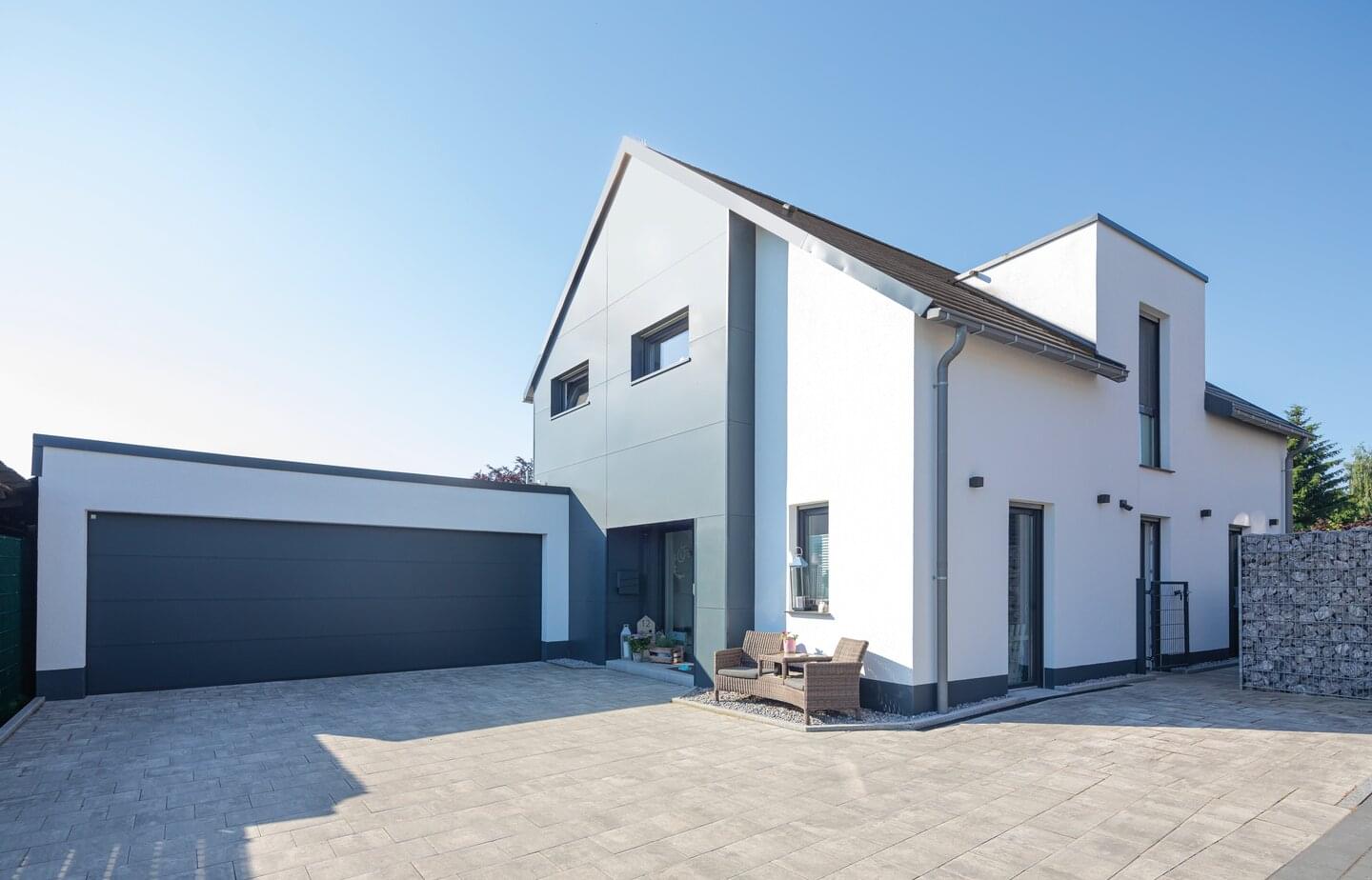

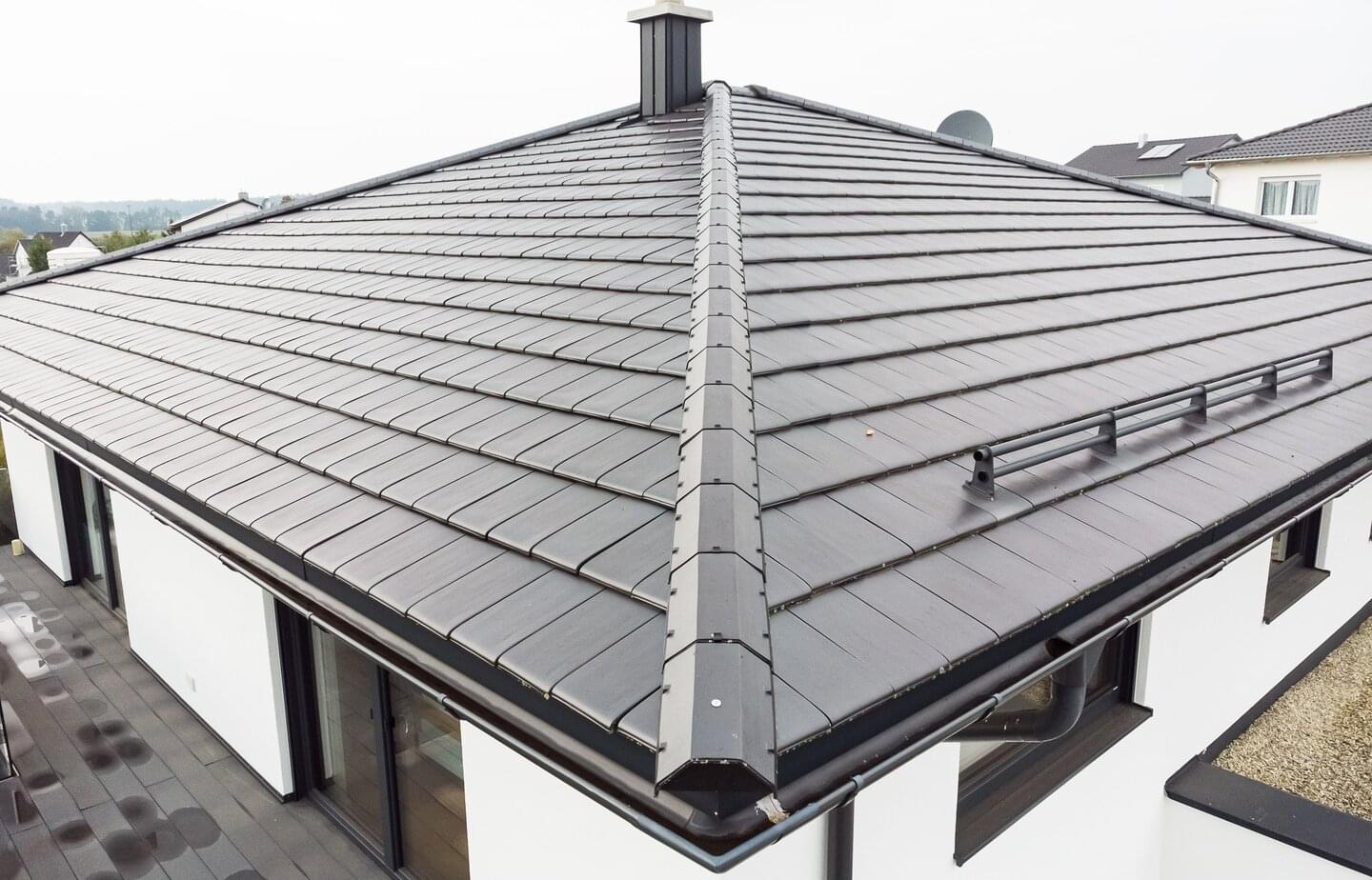

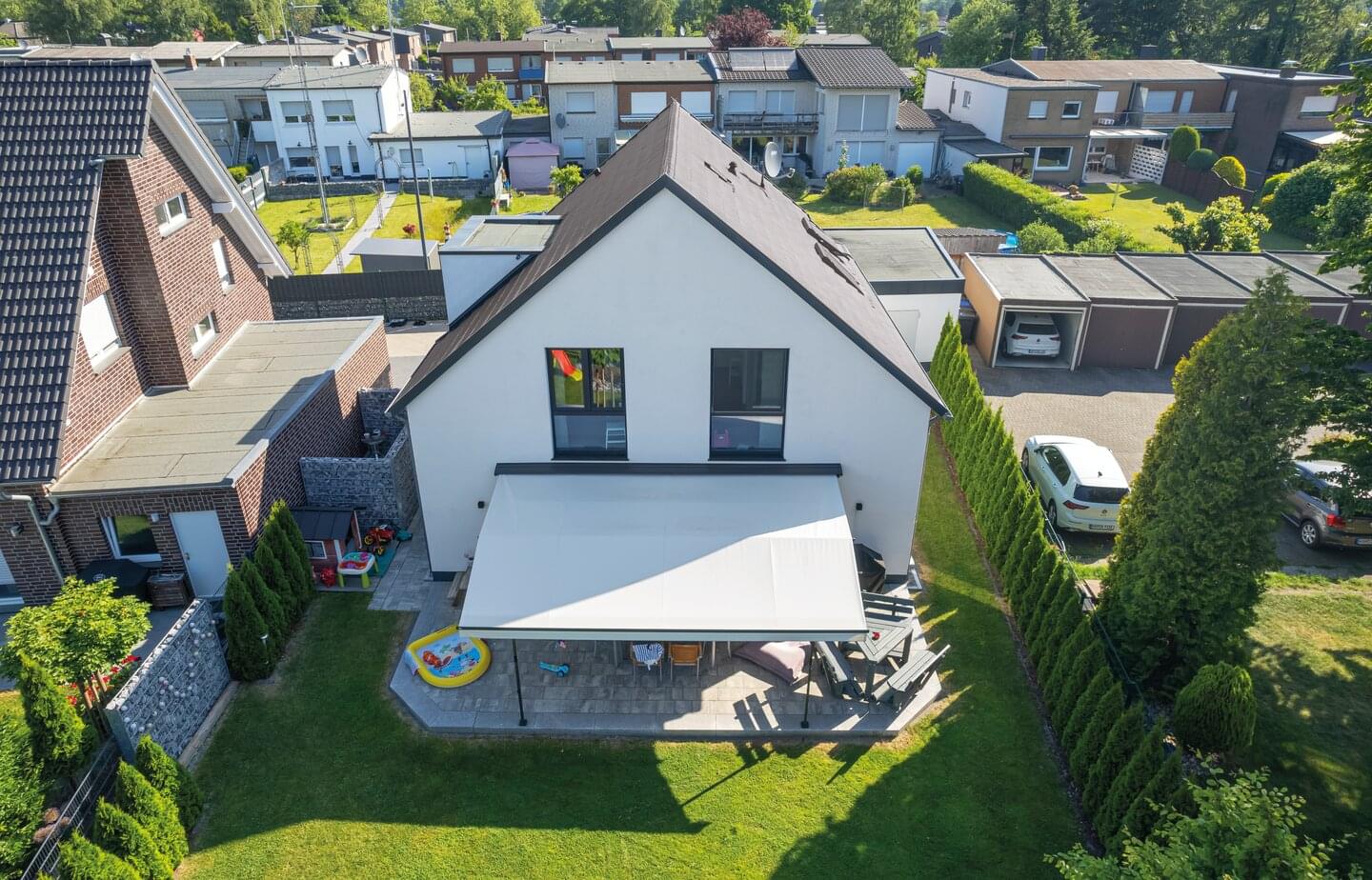

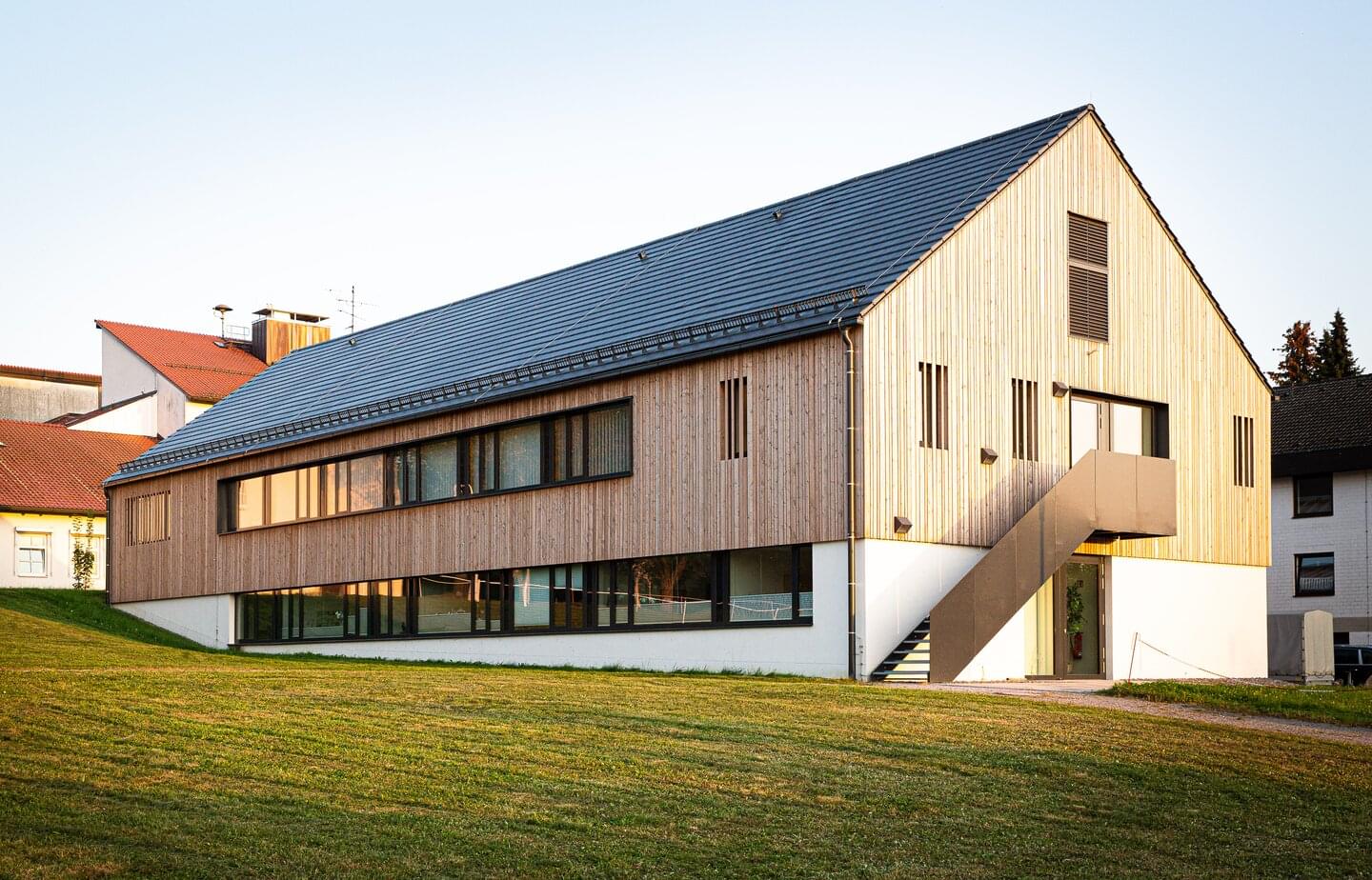

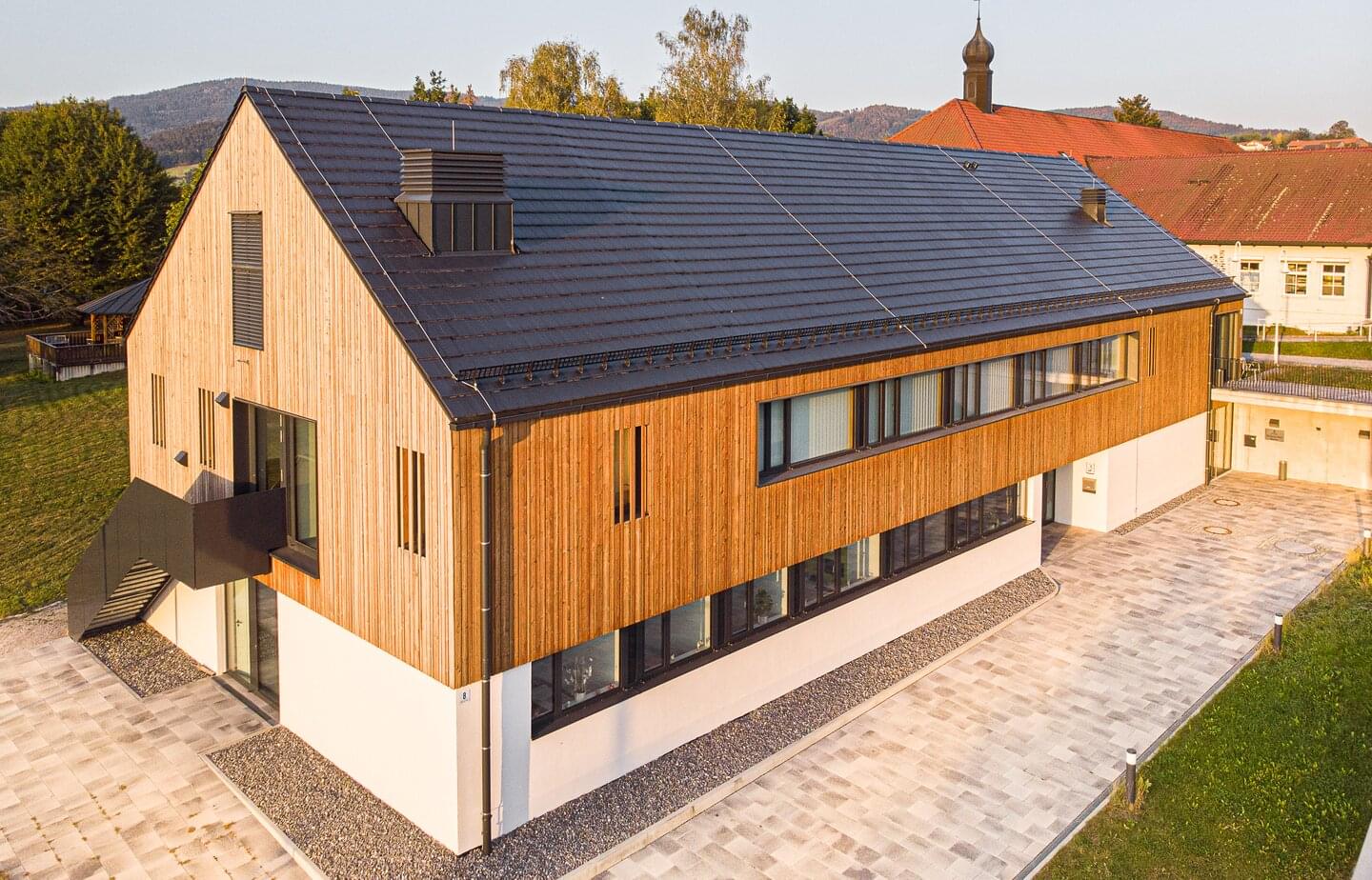

 Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
 Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
 Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
 Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
 Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
 Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau

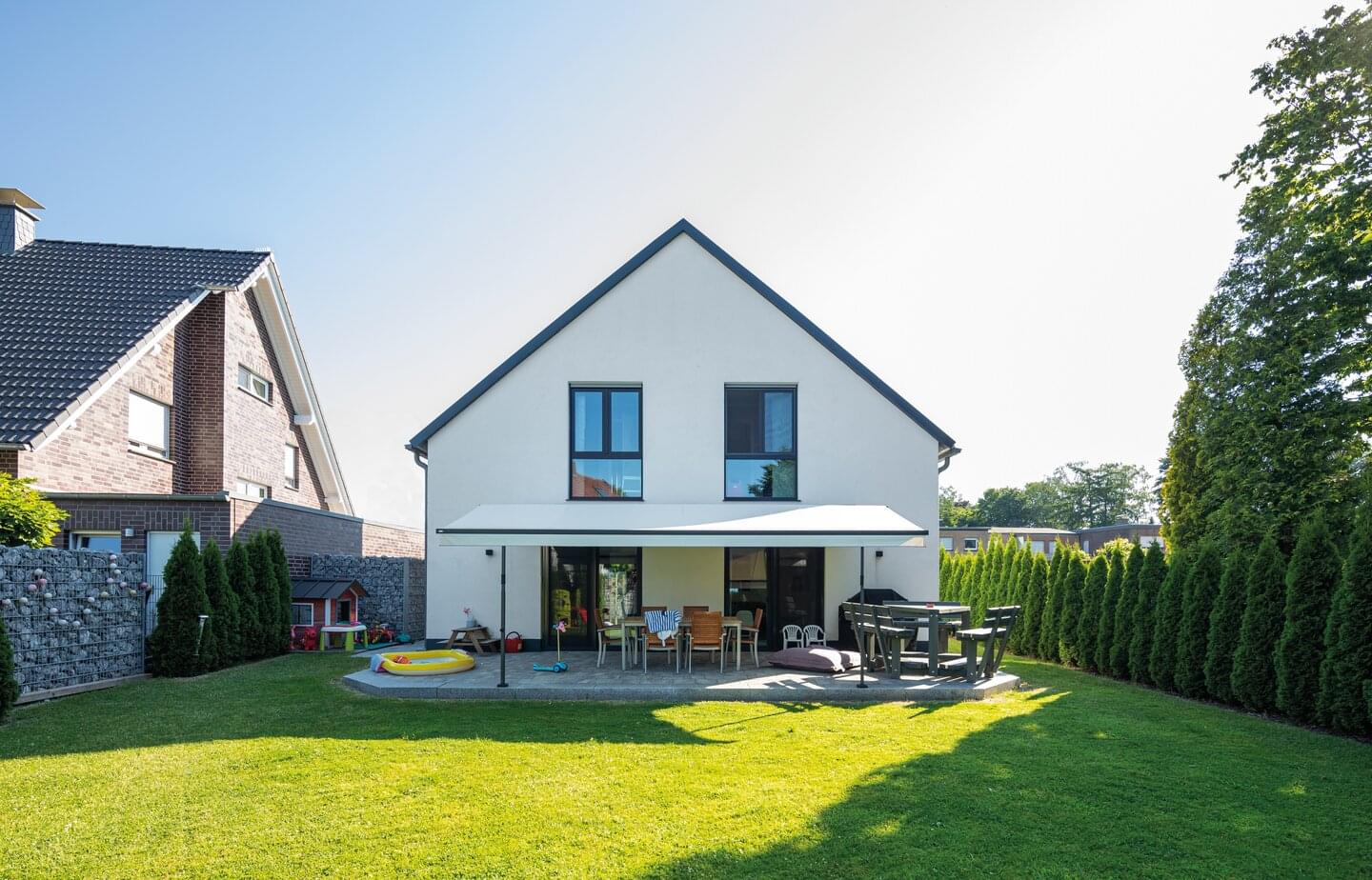

Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau
Ergoldsbacher Linea® - Sintergrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sintergrau

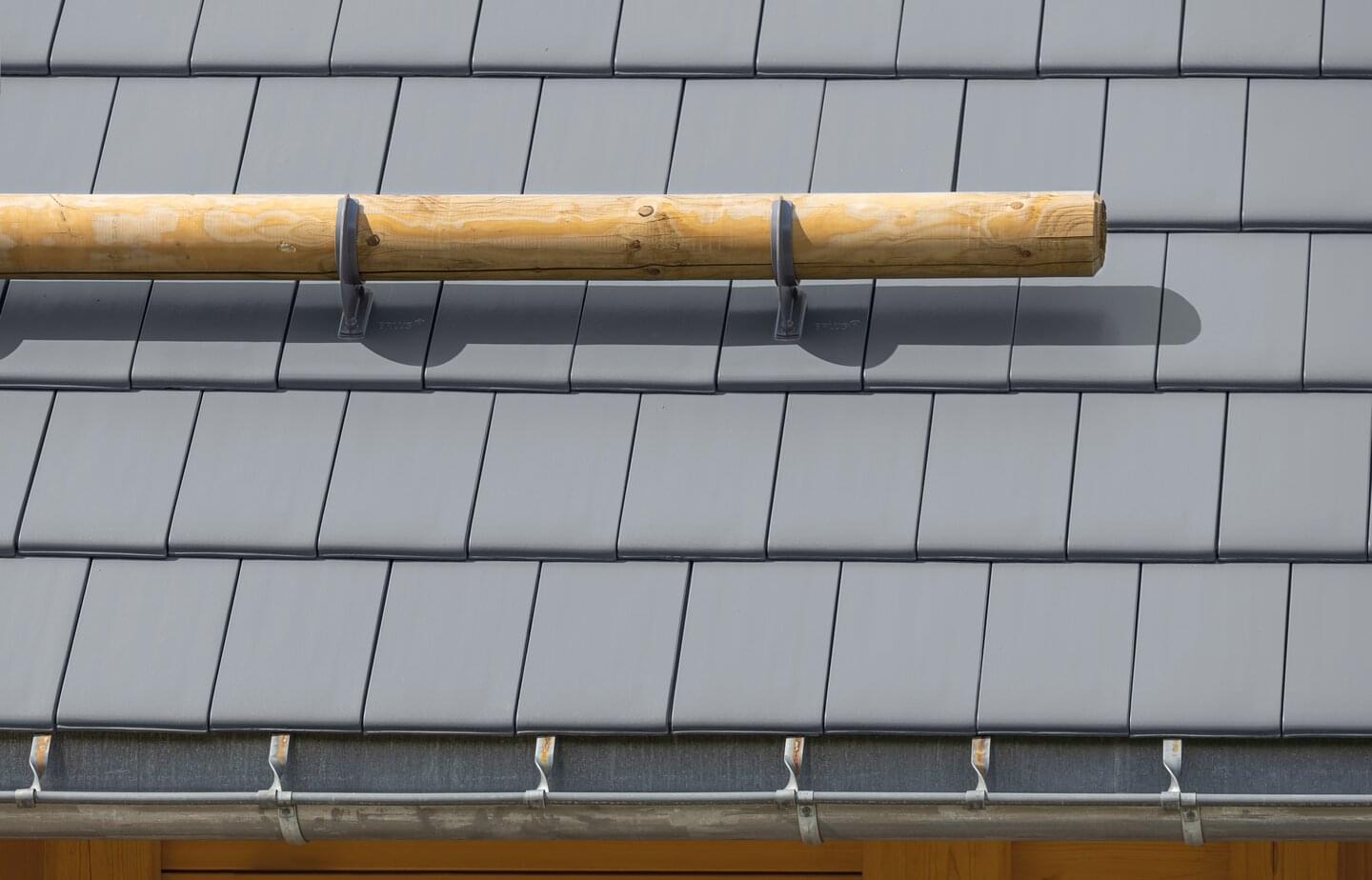

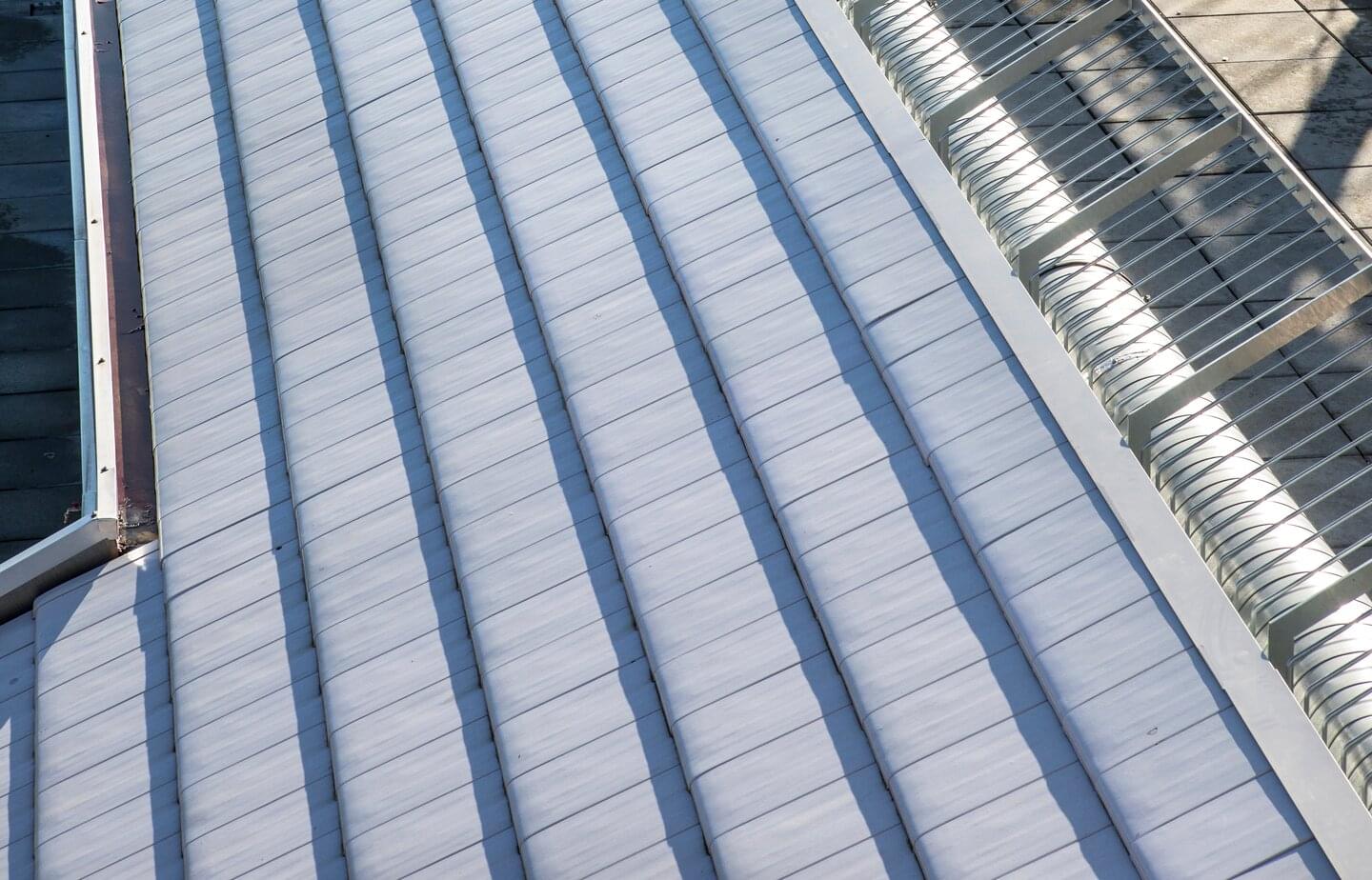

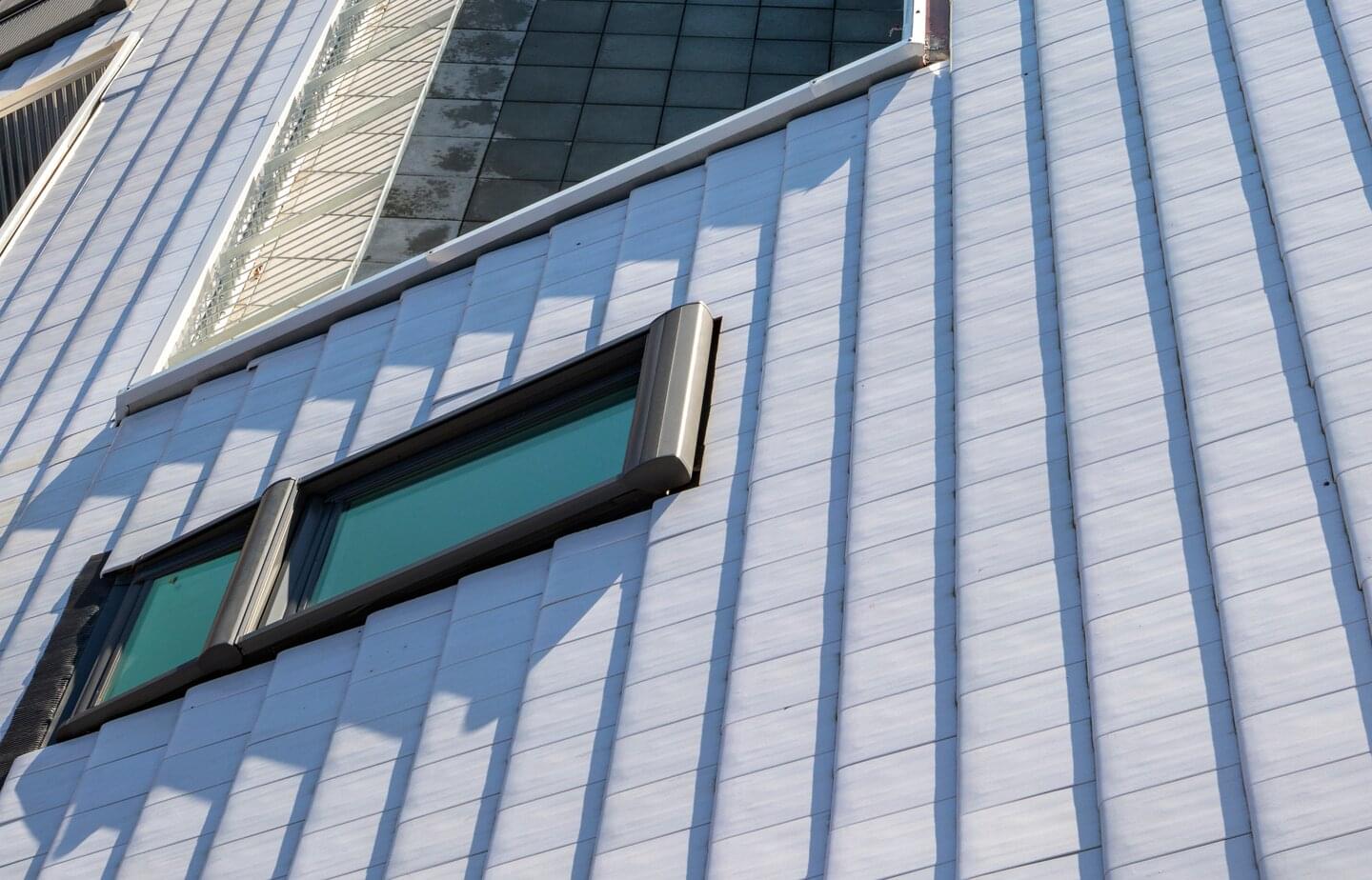

Ergoldsbacher Linea® - Sinterlichtgrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sinterlichtgrau
Ergoldsbacher Linea® - Sinterlichtgrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sinterlichtgrau
Ergoldsbacher Linea® - Sinterlichtgrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sinterlichtgrau
Ergoldsbacher Linea® - Sinterlichtgrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sinterlichtgrau
Ergoldsbacher Linea® - Sinterlichtgrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sinterlichtgrau
Ergoldsbacher Linea® - Sinterlichtgrau | © ©ERLUS 2021 Ergoldsbacher Linea® - Sinterlichtgrau
Ergoldsbacher Linea® - Sinterschwarz Matt Ergoldsbacher Linea® - Sinterschwarz Matt
Ergoldsbacher Linea® - Sinterschwarz Matt Ergoldsbacher Linea® - Sinterschwarz Matt
Ergoldsbacher Linea® - Sinterschwarz Matt Ergoldsbacher Linea® - Sinterschwarz Matt
Ergoldsbacher Linea® - Sinterschwarz Matt Ergoldsbacher Linea® - Sinterschwarz Matt
Ergoldsbacher Linea® - Sinterschwarz Matt Ergoldsbacher Linea® - Sinterschwarz Matt

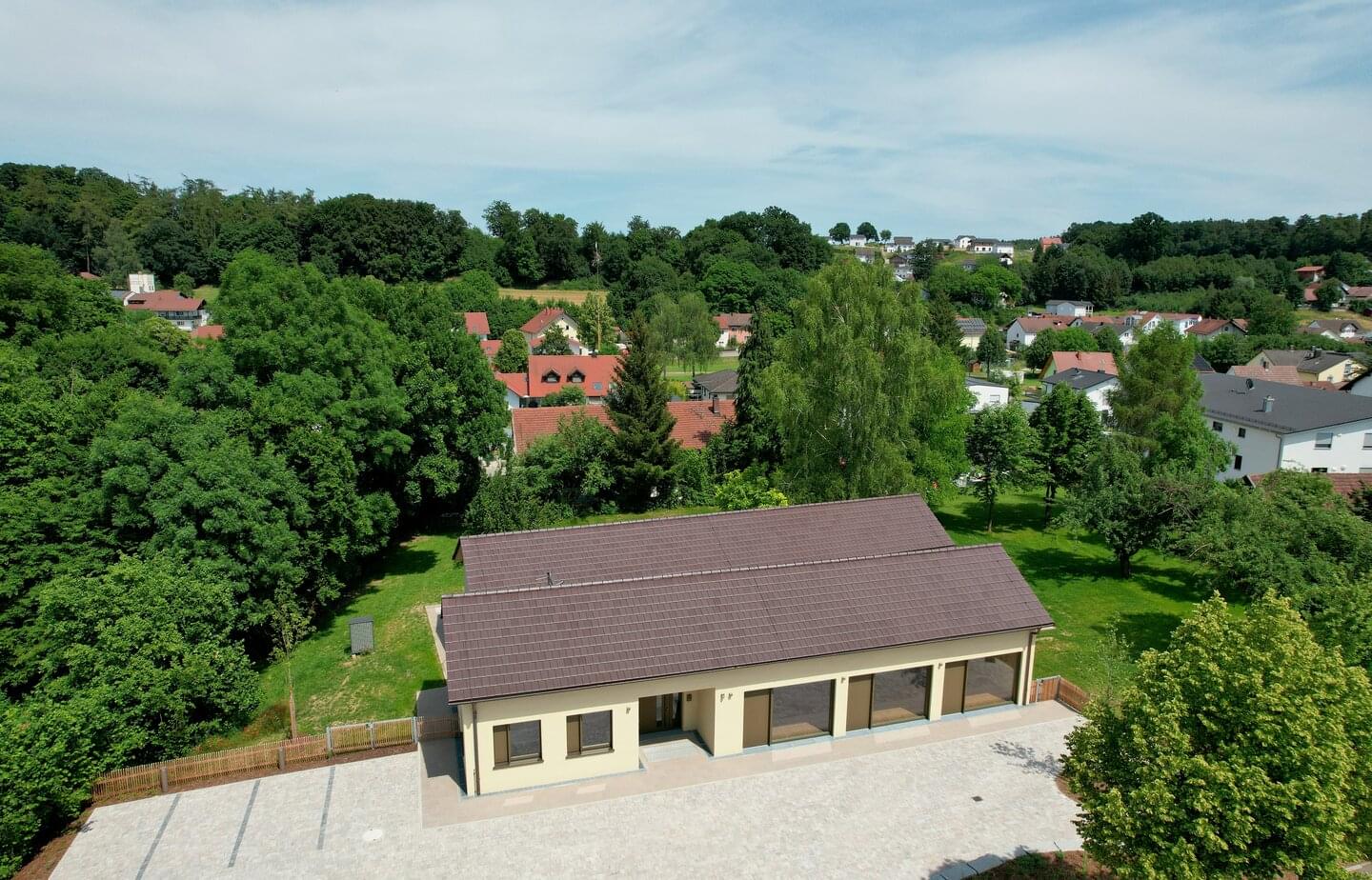

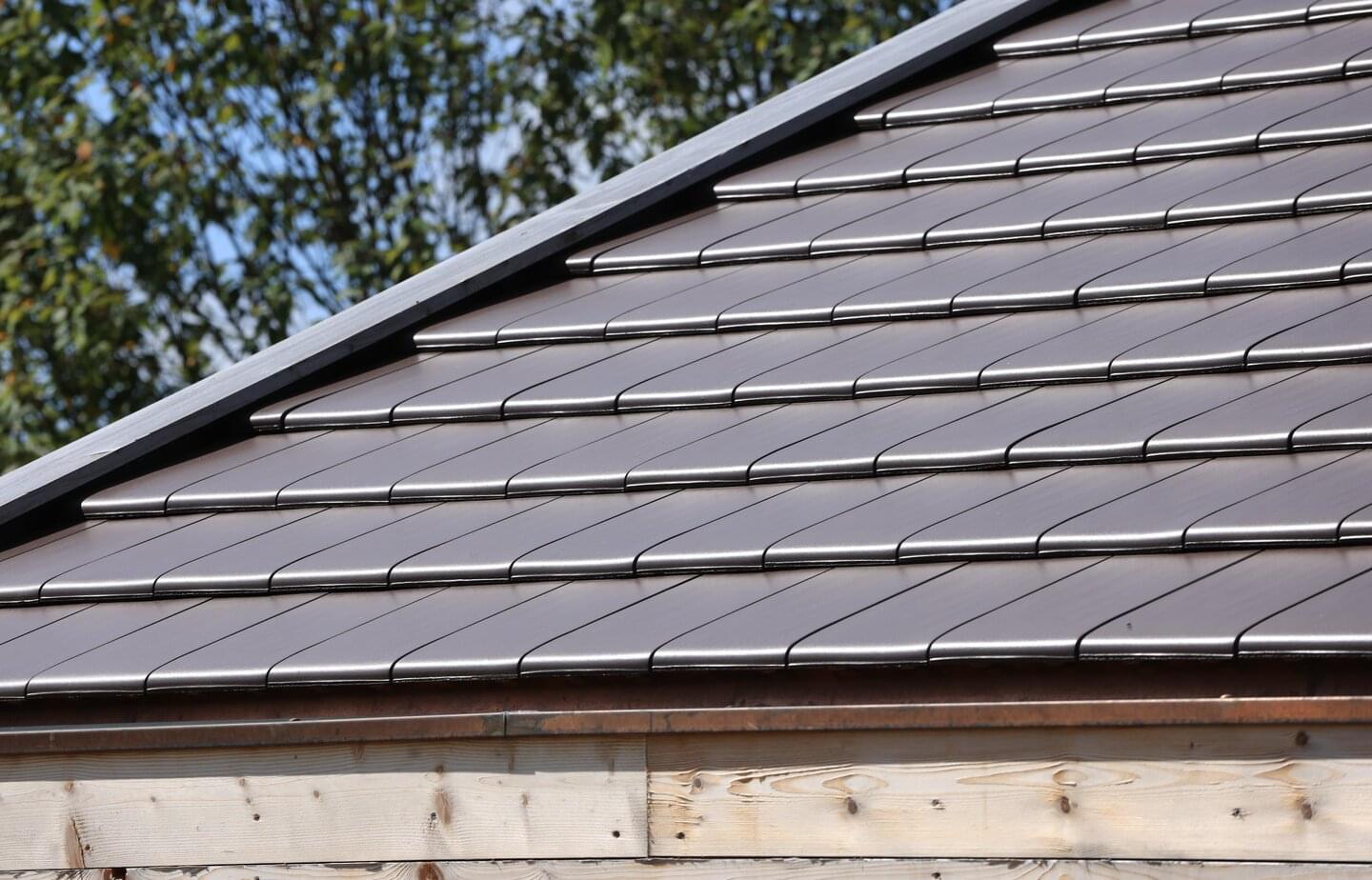

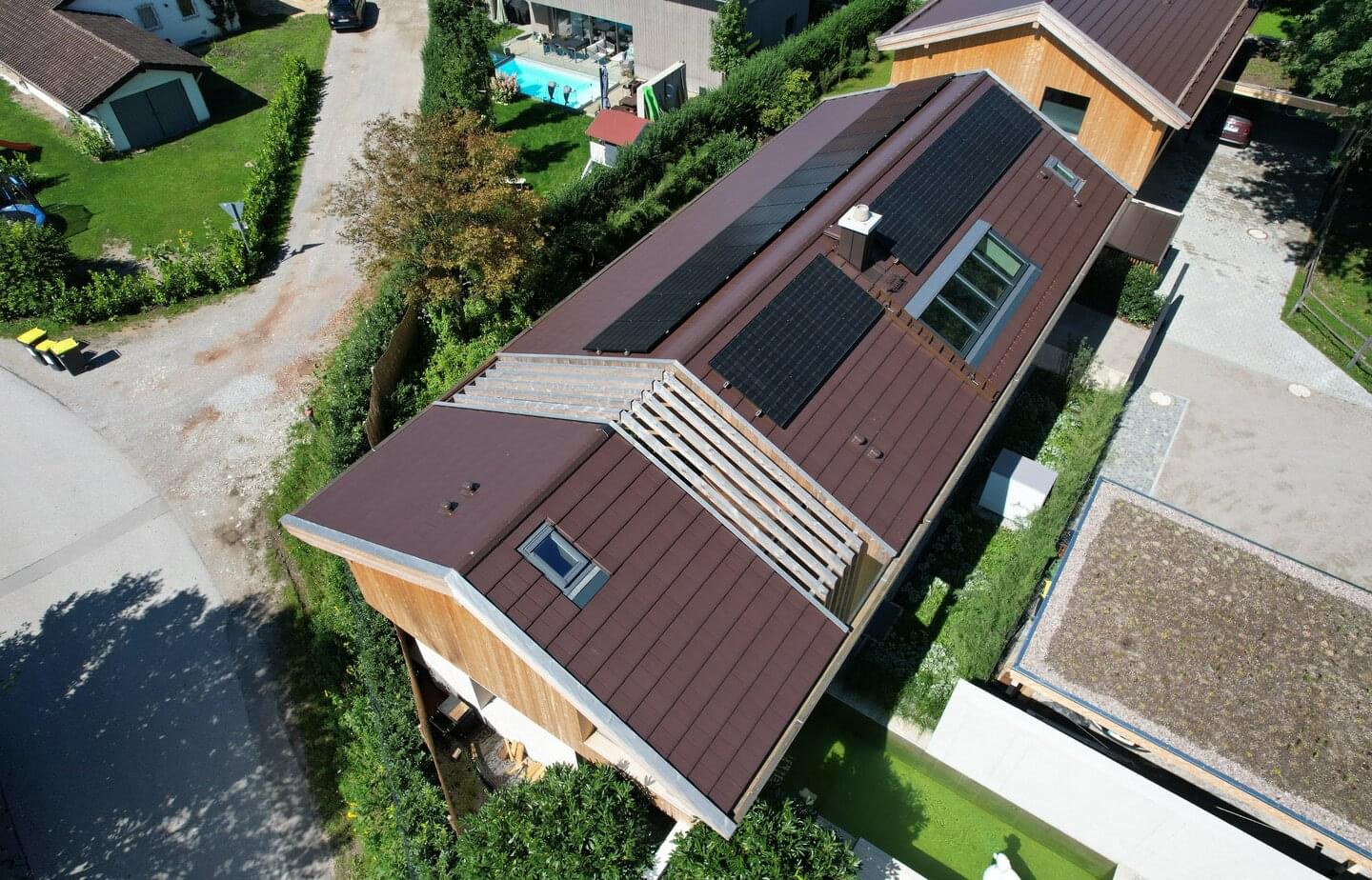

 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun
 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun
 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun
 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun
 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun
 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun
 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun
 Ergoldsbacher Linea® - Sinterbraun Ergoldsbacher Linea® - Sinterbraun

2000: Ergoldsbacher Linea®
2016: Ergoldsbacher Linea® Sinterbraun

Steht für ein zeitloses Design – glatt, pur und ästhetisch

Den Ergoldsbacher Linea® erkennt man an seiner schlichten Formgebung und der optisch ruhigen Fläche. Zusammen mit dem ansprechenden ERLUS-Zubehör ist er der ideale Dachziegel für moderne Architektur. Ob Neubau oder Modernisierung – das Verschiebespiel von 20 mm ermöglicht in jedem Fall ein flexibles Eindecken. Besonders ist auch seine Beschaffenheit: Im Sinterverfahren bei rund 1.200 °C gebrannt, erreicht er Klinkerqualität. Diese keramische Qualität schützt den Dachziegel besser vor Bruch und aggressiven Umwelteinflüssen.
Bedarf / m²: ca. 10,5 Stück
Mindestdachneigung: 10 °
Regeldachneigung: 25 °

Zur Speicherung und Verwendung von ERLUS Mediendateien akzeptieren Sie bitte nachfolgende Nutzungsbedingungen.

Hiermit bestätige ich meine Zustimmung.

ERLUS Profi Chat
